INSTRUKCJA OBSŁUGI Qrevo Curv 2 ProX ROBOROCK

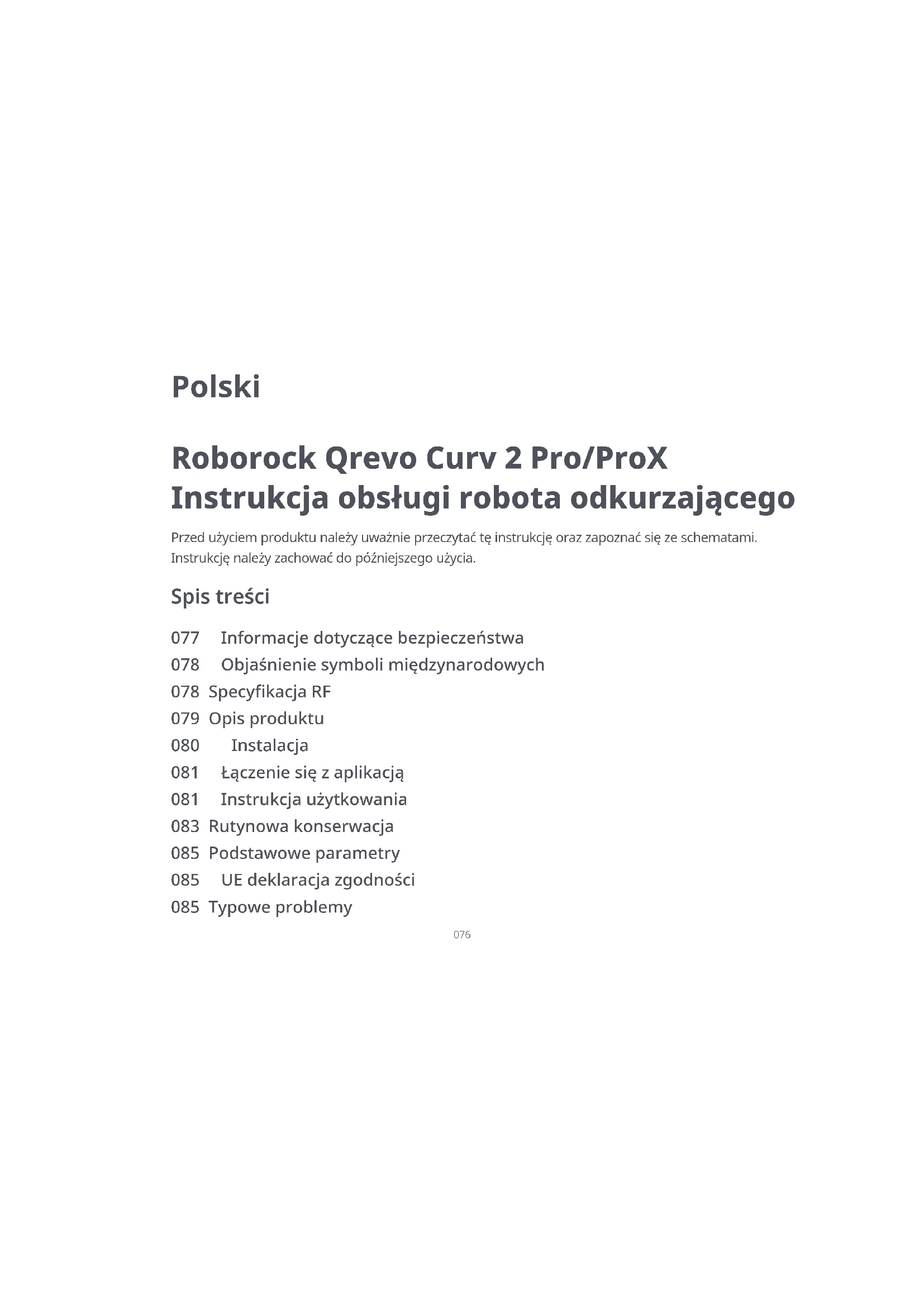

Roborock Qrevo Curv 2 Pro/ProX Instrukcja obsługi robota odkurzającego

Przed użyciem produktu należy uważnie przeczytać tę instrukcję oraz zapoznać się ze schematami. Instrukcję należy zachować do późniejszego użycia.

Spis treści

077 Informacje dotyczące bezpieczeństwa
078 Objaśnienie symboli międzynarodowych
078 Specyfikacja RF
079 Opis produktu
080 Instalacja
081 Łączenie się z aplikacją
081 Instrukcja użytkowania
083 Rutynowa konserwacja
085 Podstawowe parametry
085 UE deklaracja zgodności
085 Typowe problemy

Informacje dotyczące bezpieczeństwa

Ograniczenia

OSTRZEŻENIE

• Do ładowania akumulatora należy używać wyłącznie odłączanej stacji dokującej Roborock EWFD49HRR dostarczanej z tym produktem.
• Przed przystąpieniem do czyszczenia lub konserwacji produktu należy go wyłączyć i wyjąć wtyczkę z gniazdka.
• Aby uniknąć zagrożenia spowodowanego niezamierzonym zresetowaniem wyłącznika termicznego, urządzenie nie może być zasilane przez zewnętrzne urządzenie przełączające, takie jak zegar sterujący, ani podłączone do obwodu, który jest regularnie włączany i wyłączany przez zakład energetyczny.
• Stacja dokująca może być używana wyłącznie do ładowania robota odkurzającego wyposażonego w akumulator litowo-jonowy o mocy 14,4 V/ 6400 mAh (TYP) pojemności.

PRZESTROGA

• Używaj produktu wyłącznie zgodnie z instrukcją obsługi. Za wszelkie straty lub szkody powstałe w wyniku niewłaściwego użytkowania odpowiada użytkownik.
• Nie wolno zezwalać na używanie robota jako zabawki. W przypadku korzystania z urządzenia przez dzieci lub w ich pobliżu należy zachować szczególną ostrożność.
• Przed rozpoczęciem sprzątania upewnij się, że zainstalowano zbiornik na kurz, filtr zmywalny, worek na kurz, szczotkę boczną, ściereczki mopa, główne szczotki i pokrywę szczotki głównej.
• Nie używaj produktu do odkurzania twardych lub ostrych przedmiotów (takich jak odpady dekoracyjne, szkło i gwoździe), aby uniknąć zarysowania robota, stacji dokującej lub podłogi.
• Nie siadaj ani nie stawaj na robocie lub stacji dokującej.
• Aby zapobiec powstaniu korozji lub uszkodzeniom, nie używaj środków do dezynfekcji i stosuj wyłącznie roztwór myjący zalecany przez Roborock.
• Nie umieszczaj niskich przedmiotów (np. butów, mat) obok wysokich obszarów, np. schodów. W przeciwnym razie robot może spaść w wyniku niewłaściwego działania czujników.
• Aby zapobiec uszkodzeniom ze strony wody, upewnij się, że podłoga, na której pracuje robot, jest sucha.
• Nie należy używać tego produktu na podwyższonych powierzchniach bez barier, takich jak podłoga na strychu, odkryty taras czy górna powierzchnia mebli.
• Nie wolno zbliżać włosów, luźnej odzieży, palców ani jakichkolwiek innych części ciała ludzi lub zwierząt do szczelin, otworów i ruchomych części produktu, aby uniknąć możliwych obrażeń ciała.
• Nie używaj produktu w pomieszczeniu, w którym śpią niemowlęta lub dzieci.
• Nie przenoś robota za pionowy zderzak, górną pokrywę magnetyczną, szczotkę boczną lub zderzak. Nie przenoś stacji dokującej za podstawę.
• Nie używaj stacji dokującej do zbierania kamieni, ścinków papieru lub innych przedmiotów, które mogą zablokować kanał zasysający.
• Nie używaj robota lub stacji dokującej do odkurzania palących się lub dymiących przedmiotów, takich jak papierosy, zapałki lub gorący popiół, a także przedmiotów łatwopalnych lub wybuchowych, takich jak zapalniczki, benzyna i toner stosowany w drukarkach bądź kopiarkach.
• Umieść stację dokującą na twardej, płaskiej podłodze. Trzymaj stację dokującą, robota i przewód zasilający z dala od ognia i źródeł ciepła, takich jak grzejniki. Unikaj wilgotnych i wąskich przestrzeni lub miejsc, w których robot może być zawieszony w powietrzu.
• Nie umieszczaj żadnych przedmiotów na górze robota lub stacji dokującej w pobliżu wlotu ssania stacji dokującej i nie zasłaniaj urządzenia

żadnymi przedmiotami (w tym pokrywą pyłoszczelną).

- Nie używaj bez worka na kurz.

- Nie używaj produktu, jeśli został w jakikolwiek sposób uszkodzony. Zwróć się do obsługi klienta w celu uzyskania pomocy.

- Zawsze używaj urządzenia w dobrze wentylowanych obszarach, aby unikać przegrzewania.

- Spółka Roborock i jej sprzedawcy zrzekają się wszelkiej odpowiedzialności za straty pośrednie, moralne, związane z naruszeniem dóbr osobistych, uboczne lub wtórne wynikające z użytkowania, niewłaściwego użytkowania bądź niemożności użycia tego produktu. Niniejsze zrzeczenie się odpowiedzialności nie wpływa na ustawowe prawa, których nie można się zrzec w świetle obowiązujących przepisów prawa.

- Nie przepłukuj robota ani stacji dokującej.

- Uwaga, gorąca powierzchnia. Nie dotykaj dozowników czystej wody ani wylotów powietrza suszącego.

Akumulator i ładowanie OSTRZEŻENIE

• Aby zminimalizować ryzyko porażenia prądem, należy zawsze korzystać z poprawnie uziemionego gniazdka elektrycznego. Jeśli takie gniazdko nie jest dostępne, skonsultuj się z elektrykiem, by dowiedzieć się, jak postępować w takim przypadku.
• Upewnij się, że napięcie zasilające jest zgodne z wymaganiami podanymi na stacji dokującej.
• Aby zapobiec ewentualnemu dymowi, wysokiej temperaturze lub pożarowi, należy używać wyłącznie akumulatora, ładowarki, przewodu zasilającego stacji dokującej i innych akcesoriów dostarczonych z produktem.
• Nie używaj produktu z żadnymi zasilaczami, ponieważ może to spowodować niebezpieczeństwo i utratę gwarancji.
• Nie wyrzucaj zużytych akumulatorów. Przekaż je profesjonalnej firmie recyklingowej.
• Jeżeli stacja dokująca znajduje się w miejscu narażonym na burze lub z niestabilnym napięciem, należy zastosować środki ochrony.
• Jeśli produkt nie będzie używany przez dłuższy okres, należy przechowywać go w chłodnym i suchym miejscu, po pełnym naładowaniu, odłączeniu i wyłączeniu. Aby zapobiec nadmiernemu rozładowaniu akumulatora, należy ładować go co najmniej raz na trzy miesiące.
• Przed transportem produktu należy się upewnić, że odłączono stację dokującą, wyłączono robota oraz opróżniono zbiorniki na wodę. Zaleca się użycie oryginalnego opakowania.

Objaśnienie symboli międzynarodowych

- Symbol UZIEMIENIA

- Tylko do zastosowania we wnętrzach.

Specyfikacja RF

Ustuga Protokół Zakres częstotliwości Maks. moc
WiFi 802.11b/g/n 2400-2483,5 MHz		≤slant 20 dBm
Bluetooth BLE 4.1 2400-2483,5 MHz < 10 dBm

A Opis produktu

A1 Robot (widok z góry)

-Moc/czyszczenie

• Naciśnij i przytrzymaj, aby włączyć lub wyłączyć robota
  • Naciśnij, aby rozpocząć sprzątanie

-Kontrolka wskaźnika zasilania

• Biała: poziom naładowania akumulatora ≥ 15%
  • Czerwona: poziom naładowania akumulatora < 15%
  • Miga powoli: ładowanie lub uruchamianie w toku
  • Migająca czerwona: błąd
  • Pulsująca niebieska: przeglądanie zdalne
• Wolno migająca niebieska: oczekiwanie na połączenie z siecią WiFi
  • Szybko migająca niebieska: łączenie
• Ciągła niebieska: asystent głosowy gotowy / połączono z siecią WiFi

—Stacja dokująca

• Brak robota na stacji dokującej: naciśnij, aby rozpocząć dokowanie / naciśnij i przytrzymaj, aby rozpocząć czyszczenie punktowe
• Robot na stacji dokującej: naciśnij, aby rozpocząć opróżnianie / naciśnij i przytrzymaj, aby umyć ściereczki mopa

Uwaga: Naciśnij dowolny przycisk, aby zatrzymać pracę robota.

A1-1—Zderzak pionowy

A1-2—Czujnik LiDAR

A1-3—Mikrofony

A1-4—Czujnik zwrócony w góre
A1-5—Lokalizator stacji dokującej
A1-6— Czujnik rozpoznawania przeszkód Reactive AI
A1-7—Światło wypełniające LED
A1-8—Czujnik ściany
A1-9—Głośnik

A2 Robot (widok z dołu)

A2-1—Czujniki krawędzi
A2-2—Czujnik dywanu
A2-3—Szczotka boczna
A2-4—Pokrywa szczotki głównej
A2-5—Kółko wielokierunkowe
A2-6—Szczotki główne
A2-7—Zatrzaski pokrywy szczotki głównej
A2-8—Kółka główne
A2-9—Ściereczki mopa

A3 Robot (górna pokrywa zdjęta)

A3-1—Magnetyczna górna pokrywa
A3-2—Przycisk resetowania
A3-3—Zderzak
A3-4—Wlot ssania
A3-5— Moduły automatycznego podnoszenia i obracania mopa
A3-6—Pojemnik na kurz
A3-7—Styki ładujące
A3-8—Czujnik komunikacji
A3-9—Port samouzupełniający

A4 Mocowanie ściereczki mopa

A4-1—Ściereczki z rzepami

A4-2—Oś mopa

Przymocuj ściereczki mopa na płasko. Uwaga:

A5 Ściereczka mopa

A6 Pojemnik na kurz

A6-1—Zatrzask pokrywy pojemnika na kurz

A6-2—Pokrywa pojemnika na kurz

A6-3—Zatrzask pojemnika na śmieci

A6-4—Filtr zmywalny

A6-5—Wlot ssania

A6-6—Wlot powietrza

A7 Przewód zasilający

A8 Stacja dokująca z funkcją opróżniania, mycia i napełniania (widok z tyłu)

A8-1—Port zasilania

A9 Jednorazowy worek na kurz

A10 Stacja dokująca z funkcją opróżniania, mycia i napełniania

A10-1—Pokrywa stacji dokującej

A10-2—Pokrywa zbiornika na kurz

A10-3—Zbiornik na brudną wodę

A10-4—Zatrzask zbiornika na wodę

A10-5—Rączka zbiornika na wodę

A10-6—Filtr

A10-7—Szczelina na worek na kurz

A10-8—Zbiornik na czystą wodę

A10-9—Światło wskaźnika statusu

• Miga powoli: opróżnianie / mycie mopa
  • Czerwona: błąd stacji dokującej
• Wył.: zasilanie wyłączone / ładowanie

A10-10—Podstawa stacji dokującej

A10-11—Styki ładujące

A10-12—Port spustowy

A10-13—Filtr tacy czyszczącej

A10-14—Wyloty powietrza suszącego

A10-15— Nadajnik lokalizacyjny stacji dokującej

A10-16—Wlot ssania

A10-17—Port napełniania robota

A10-18—Taca czyszcząca

A10-19—Pływak poziomu wody

A10-20—Dozowniki czystej wody

Uwaga: Aby ograniczyć zakłócenia, kontrolka stanu będzie wyłączona lub przygaszona w trybie DND.

B Instalacja

B1 Waźne informacje

B1-1—Usuń z podłogi przewody, twarde lub ostre przedmioty (takie jak gwoździe czy szkło) oraz luźne przedmioty i przenieś wszelkie niestabilne, delikatne, cenne lub niebezpieczne przedmioty, aby zapobiec obrażeniom ciała lub uszkodzeniu mienia w wyniku wciągnięcia, uderzenia lub przewrócenia przez robota.

B1-2—W przypadku użycia robota na pewnej wysokości (na przykład w mieszkaniu dwupoziomowym) należy zawsze używać bezpiecznej bariery fizycznej zapobiegającej przypadkowemu upadkowi

urządzenia, który mógłby skutkować obrażeniami ciała lub uszkodzeniem mienia.

Uwagi:

- Przy pierwszym użyciu robota należy śledzić go na całej trasie odkurzania i zwracać uwagę na potencjalne problemy. Robot będzie w stanie samodzielnie odkurzać po kolejnym uruchomieniu.

- Aby zapobiec nadmiernemu nagromadzeniu się brudu na ściereczkach mopa, podłogi powinny być odkurzone co najmniej trzy razy przed pierwszym cyklem mopowania.

B2 Montaż

Dopasuj i zainstaluj osie mopa robota w odpowiednim miejscu, aż usłyszysz kliknięcie.

B3 Ustawianie stacji dokującej

Umieść stację dokującą na twardej i płaskiej podłodze (drewno/płytki/beton itd.), przy ścianie i zapewnij miejsce co najmniej 0,9 m (2,96 ft) wysokości, 0,46 m (1,51 ft) szerokości oraz 1,2 m (3,94 ft) głębokości. Upewnij się, że dana lokalizacja ma dobry zasięg WiFi, aby zapewnić sobie lepszą obsługę aplikacji mobilnej. Podłącz urządzenie i upewnij się, że kontrolka statusu jest włączona.

B3-1—Ponad 1,2 m (3,94 ft)

B3-2—Ponad 0,9 m (2,96 ft)

B3-3—Ponad 0,46 m (1,51 ft)

Uwagi:

- jeśli przewód zasilający będzie zwiśał pionowo do podłogi, może zostać chwycony przez robota, co spowoduje przesunięcie lub odlączenie stacji dokującej.

- Kontrolka statusu jest włączona, gdy stacja dokująca jest zasilana, a wyłączona, gdy robot jest ładowany. - Kontrolka stanu zmieni kolor na czerwony, jeśli wystąpi błąd.

- Umieść stację dokującą na twardej, płaskiej podłodze z daleka od ognia, wysokiej temperatury i wody. Unikaj wąskich przestrzeni lub miejsc, w których robot może być zawleszony w powietrzu.

- Umieszczenie stacji dokującej na miękkiej powierzchni (dywan/mata) może spowodować jej przechylenie i doprowadzić do problemów z wyjazdem.

- Trzymaj stację dokującą z daleka od bezpośredniego nasłonecznienia lub miejsc, które mogą blokować nadajnik lokalizacyjny stacji dokującej, w przeciwnym razie robot może do niej nie wrócić.

- Nie używaj stacji dokującej bez zbiornika na czystą wodę, zbiornika na brudną wodę, pokrywki na pojemnik na kurz, wymienianego worka na kurz ani tacy czyszczacej.

- Konserwuj stację dokującą zgodnie z instrukcją konserwacji rutynowej. Nie czyść przewodu zasilającego ani styków ładujących przewodu zasilającego stacji dokującej mokrą szmatką lub chusteczką.

- Wszystkie stacje dokujące są poddawane testom z wykorzystaniem wody, zanim opuszczą fabrykę. Jest to normalne, że mala ilość wody pozostanie w kanaliku stacji dokującej.

B4 Uruchamianie i ładowanie

Naciśnij i przytrzymaj Āaby włączyć robeta. Poczekaj, aż kontrolka zasilania zacznie świecić stałym światłem, a następnie umieść robeta przed stacją dokującą. Upewnij się, że stacja dokująca jest podłączona. Następnie naciśnij Ā aby robot automatycznie powrócił do stacji dokującej w celu naładowania. Robot jest wyposażony we wbudowaną, wysokowydajną baterię litowo-jonową. Aby utrzymać wysoką wydajność akumulatora, należy utrzymywać robeta w stanie naładowania.

B4-1—Kontrolka stanu stacji dokującej jest wyłączona, kontrolka stanu zasilania robota pulsuje: ładowanie.

Uwaga: robot może się nie włączyć, jeśli poziom naładowania baterii jest niski. W takim przypadku należy umieścić robota w stacji dokującej w celu naładowania.

Łączenie się z aplikacją

1. Pobierz aplikację

Wyszukaj zwrot „Roborock” w App Store lub Google Play lub zeskanuj poniższy kod QR, aby pobrać i zainstalować aplikację.

2. Resetowanie WiFi

Naciśnij i przytrzymaj jednocześnie 📞, 🐎z usłyszysz komunikat głosowy „Resetowanie WiFi”. Reset jest zakończony, gdy kontrolka zasilania miga powoli na niebiesko. Robot będzie wtedy czekał na nawiązanie połączenia.

Uwaga: Jeśli nie możesz się połączyć z robotem z powodu konfiguracji routera, zapomnianego hasła lub z jaklegokolwiek innego powodu, zresetuj WiFi i dodaj robota jako nowe urządzenie.

3. Dodaj urządzenie

Otwórz aplikację Roborock, dotknij przycisku „Dodaj urządzenie” lub „+” i dodaj swoje urządzenie, postępując zgodnie z poleceniami w aplikacji.

Uwagi:

• Rzeczywisty proces może się różnic z powodu trwających aktualizacji aplikacji. Postępuj zgodnie z przewodnikiem dostępnym w aplikacji.
• Obsługiwana jest tylko sieć WiFi 2,4 GHz.

© Instrukcja użytkowania

C1 Napełnianie zbiornika na czystą wodę

Otwórz pokrywę stacji dokującej, unieś zbiornik na czystą wodę, otwórz pokrywę i napelnij zbiornik wodą z kranu. Po napełnieniu zamknij pokrywę, zablokuj zatrzask, a następnie umieść zbiornik na czystą wodę w stacji dokującej.

Uwagi:

• Aby zapobiec uszkodzeniom, nie używaj środków do dezynfekcji i stosuj wyłącznie roztwór myjący zalecany przez Roborock.
• Nie dodawaj zbyt dużej ilości roztworu do czyszczenia, aby nie spowodować ślizgania się robota i jego niewłaściwego działania.
• Używaj tylko zimnej wody, aby uniknąć odkształceń.
• jeśli na zewnątrz zbiornika na wodę pozostała woda, wytrzyj ją miękka, suchą ściereczka przed włożeniem zbiornika.

Włączanie/wyłączanie

Naciśnij i przytrzymaj ♦aby włączyć robota. Włączy się kontrolka zasilania, a robot będzie czekał na polecenia.

Naciśnij i przytrzymaj przycisk Ⓤ, aby wyłączyć robota i zakończyć cykl sprzątania.

Robota nie można wyłączyć podczas ładowania.Uwag

Rozpoczęcie sprzątania

Naciśnij Āaby rozpocząć sprzątanie. Robot zaplanuje trasę sprzątania w każdym pomieszczeniu. Na początku narysuje krawędzie, a następnie wypełni pokój wzorem zygzaka. W ten sposób robot czyści wszystkie pokoje po kolei, efektywnie sprzątając pomieszczenia.

Uwagi:

• Aby umożliwiać robotowi automatyczne dokowanie, uruchom robota z poziornu stacji dokującej i nie przenoś stacji dokującej podczas sprzątania.
• Odkurzanie nie może zostać rozpoczęte, jeśli poziom naładowania akumulatora jest zbyt niski. Przed rozpoczęciem sprzątania należy naładować robota.
• Przed sprzątaniem usuń przewody (włączając w to przewód zasilający stacji dokującej) oraz wartościowe przedmioty z podłogi. Luftno pozostawione przedmioty mogą zostać pociągnięte przez robota, co może skutkować rozłączeniem urządzeń elektrycznych lub uszkodzeniem przewodów i mienia.
  • jeśli sprzatanie zostanie zakończone w czasie krótszym niż 10 minut, obszar sprzatania zostanie wyczyszczony owukrotnie. • jeśli podczas sprzatania bateria się rozładuje, robot automatycznie powróci do stacji dokującej. Po naładowaniu baterii robot będzie kontynuował pracę od miejsca, w którym ją przerwał.
• Robot coźnie mocowanie ściereczki mopa podczas sprzątania dywanu. Aby uniknąć wężdżania robota na dywan, możesz również oznaczyć go w aplikacji jako strefę zakazaną.
• Przed rozpoczęciem pracy z mopem upewnij się, że sclereczki mopa są poprawnie założone.

Odkurzanie punktowe

Aby rozpocząć czyszczenie punktowe, naciśnij i przytrzymaj przycisk. Zakres odkurzania: Robot odkurza kwadratowy obszar o wymiarach 1,5 m (4,9 ft) × 1,5 m (4,9 ft).

Uwaga: Po odkurzaniu punktowym robot automatycznie powróci do punktu początkowego i przejdzie w tryb gotowości.

Pauza

Kiedy robot działa, naciśnij dowolny przycisk, aby go zatrzymać, naciśnij Ⓤ, aby wznowić sprzątanie. Naciśnij ⚙ przy zatrzymanym robocie, aby odesłać go do stacji dokującej.

Uwaga: Umieszczenie robota w trybie wstrzymania w stacji dokującej kończy aktualny cykl czyszczenia.

Czuwanie

Jeśli praca robota zostanie wstrzymana na ponad 10 minut, przejdzie on w tryb czuwania, a jego kontrolka zasilania będzie migać co kilka sekund. Naciśnij dowolny przycisk, aby uaktywnić robota.

Uwagi:

- Robot nie przejdzie w stan spania, kiedy jest ładowany. - Robot wyłączy się automatycznie, jeśli zostanie pozostawiony w trybie czuwania przez dłużej niż 12 godzin.

Tryb DND

Domyślny czas uruchomienia trybu Nie przeszkadzać (ang. Do Not Disturb, DND) to okres pomiędzy godziną 22.00 a 08.00. Można użyć aplikacji, aby zablokować tryb DND lub zmienić okres DND albo ustawić, czy włączyć automatyczne napełnianie, opróżnianie i osuszanie, przyciemnianie kontrolek i ściszanie komunikatu głosowego w okresie DND.

Mycie mopa

W trakcie czyszczenia robot automatycznie określa, kiedy powinien wrócić do

stacji dokującej w celu umycia mopa i napełnienia zbiornika na wodę dla maksymalizacji wydajności mopowania. Aby ręcznie uruchomić zmywanie, dotknij odpowiedniego przycisku w aplikacji. Naciśnij dowolny przycisk, aby zatrzymać mycie.

Uwagi:

• Aby zapewnić automatyczne mycie ściereczek mopa przez robota, uruchom go z poziornu stacji dokującej.
• Upewnij się, że tacka czyszcząca została poprawnie zainstalowana. Nie przemieszczaj robota ani stacji dokującej podczas mycia mopa.
• Aby uniknąć poparzenia gorącą wodą, nie należy dotykać dozowników czystej wody.
• Czas lub tryło mycia mopa można zmodyfikować w aplikacji.

Opróżnianie

Po czyszczeniu robot powróci do stacji dokującej i w zależności od potrzeby rozpocznie się opróżnianie automatyczne. Aby ręcznie rozpocząć opróżnianie, naciśnij na robocie podłączonym do stacji dokującej lub dotknij odpowiedniego przycisku w aplikacji. Naciśnij dowolny przycisk, aby zatrzymać opróżnianie.

Uwagi:

• Jeśli opróżnianie będzie nieużywane przez dłuższy okres, opróżnij pojemnik na kurz ręcznie i upewnij się, że wlot powietrza jest czysty, aby zapewnić optymalną wydajność opróżniania.
• Automatyczne opróżnianie może być wyłączone za pomocą aplikacji.
• Unikaj częstego opróżniania ręcznego.
• Nie używaj bez pokrywy pojemnika na kurz lub jednorazowego worka na kurz zamontowanego na miejscu.

Osuszanie

Po umyciu lub wyczyszczeniu mopa suszenie rozpocznie się według potrzeby. Aby ręcznie uruchomić lub zatrzymać osuszanie, dotknij odpowiedniego przycisku w aplikacji.

Uwagi:

• Czas osuszania można zmodyfikować w aplikacji.
• Automatyczne osuszanie można wyłączyć w aplikacji.
- Nie stój blisko wylotów powietrza podczas osuszania.

Ładowanie

Po odkurzeniu robot automatycznie powróci do stacji dokującej w celu naładowania baterii. Naciśnij aby wysłać zatrzymanego robota z powrotem do stacji dokującej. Kontrolka zasilania będzie pulsować podczas ładowania robota.

Uwaga: Jeśli robot nie będzie mógł znaleźć stacji dokującej, automatycznie powróci do miejsca, w którym został włączony. Umieść robota w stacji dokującej ręcznie, aby go naładować.

Bład

Jeśli wystąpi błąd, kontrolka zasilania będzie migać na czerwono lub kontrolka statusu będzie świecić stałym, czerwonym światłem. Pojawi się powiadomienie w aplikacji i może wybrzmieć alarm głosowy.

Uwagi:

• Robot automatycznie wejdzie w tryb uśpienia, jeśli pozostanie w stanie błędu przez ponad 10 minut.
• Umieszczenie błędnie działającego robota w stacji dokującej zakończy bieżące sprzątanie.

Resetowanie systemu

Jeśli robot nie reaguje na naciśnięcie

przycisku lub nie można go wyłączyć, zresetuj system, zdejmując magnetyczną pokrywę górną i wciskając przycisk Reset.

Uwaga: Po zresetowaniu istniejące ustawienia systemu, takie jak zaplanowane cykle odkurzania WiFi itd., zostaną przywrócone do ustawień fabrycznych.

Dezaktywowanie WiFi

Aby odłączyć robota od WiFi, naciśnij przycisk Reset, aż usłyszysz komunikat głosowy. Następnie odczekaj 5 minut, a WiFi zostanie automatycznie deaktywowane. Jeśli chcesz ponownie nawiązać połączenie, postępuj zgodnie z odpowiednimi instrukcjami.

Przywracanie ustawień fabrycznych

Jeśli robot nie działa poprawnie po zresetowaniu systemu, włącz go. Naciśnij i przytrzymaj przycisk a jednocześnie naciskaj przycisk Reset, aż usłyszysz komunikat głosowy „Przywracanie ustawień fabrycznych. Zajmie to około 5 minut.“. Robot zostanie następnie przywrócony do ustawień fabrycznych.

Rutynowa konserwacja

Uwagi:

• Przed przystąpieniem do czyszczenia lub konserwacji
  produktu należy go wyłączyć i wyjąć wtyczkę
  z gniazdka.
• Częstotliwość wymiany może się różnic w zależności

od sytuacji. Jeśli pojawl się nietypowe zużycie, natychmiast wymień daną część.

D1 Szczotki główne

* Czyść co 2 tygodnie i wymieniaj co 6-12 miesięcy.

D1-1—Pokrywa szczotki głównej

D1-2—Zatrzaski pokrywy szczotki głównej

D1-3—Szczotki główne

D1-4—Łożysko szczotki głównej

D1-5—Ochronny obręcz

D1-6—Odwróć robota i wciśnij dwa zatrzaski do środka, aby zdjąć pokrywę szczotki głównej.

D1-7—Podnieś szczotki główne i wyciągnij je, wyjmij łożyska i usuń wszystkie wpłatane włosy bądź brud na dwóch końcach szczotek głównych i łożysk.

Uwaga: jeśli obręcze ochronne ulegną zabrudzeniu, należy je obrócić i zdjąć w celu wyczyszczenia.

D1-8—Zainstaluj łożyska szczotki głównej ponownie. Następnie zainstaluj szczotki główne i upewnij się, że kolor szczotki głównej, łożysko szczotki głównej i strzałka na robocie pasują do siebie.

D1-9— Zainstaluj pokrywę szczotki głównej ponownie. Upewnij się, że cztery zęby znajdują się w gniazdach, i naciśnij pokrywę szczotki głównej tak, aby usłyszeć kliknięcie.

Uwagi:

- Zaleca się wytrzeć szczotki główne wilgotną sclereczką. Jeśli szczotki główne są mokre, należy wysuszyć je na powietrzu z dala od światła słonecznego.

- Do czyszczenia szczotki głównej nie należy używać żrących detergentów ani środków dezynfekcyjnych.

D2 Szczotka boczna

* Czyść co miesiąc i wymieniaj co 3–6 miesięcy.

D2-1—Obróć robota, odkręć szczotkę boczną, a następnie usuń ją i wyczyść.

D2-2—Dopasuj centralne rowki w uniesionej pozycji, a następnie dokręć śrubę i ponownie zamontuj szczotkę boczną.

D3 Kółko wielokierunkowe

* Czyść wedle potrzeby.

D3-1—Wlóż narzędzie, takie jak mały śrubokręt, w koło wielokierunkowe od lewej lub prawej strony, aby powoli je wyciągnąć.

Uwaga: Wspornika kółka wielokierunkowego nie można zdejmować.

D3-2—Wypłucz kółko i oś, aby usunąć wszelkie włosy i zabrudzenia. Pozostaw do wyschnięcia, zamontuj ponownie, a następnie wciśnij kółko i oś z powrotem na ich miejsce.

D4 Kółka główne

* Czyść wedle potrzeby.

Kółka główne czyść za pomocą miękkiej, suchej szmatki.

D5 Pojemnik na kurz

* Czyść wedle potrzeby.

D5-1—Zdejmij magnetyczną górną pokrywę robota i naciśnij zatrzask pojemnika na śmieci, aby go wyjąć.

D5-2—Naciśnij zatrzask pojemnika na kurz, aby otworzyć jego pokrywę, i wyjmij filtr zmywalny, a następnie opróżnij pojemnik.
D5-3—Napełnij pojemnik na kurz czystą wodą, ponownie zainstaluj filtr zmywalny i zamknij pokrywę pojemnika. Delikatnie potrząsaj pojemnikiem na kurz, a następnie wylej brudną wodę.

Uwaga: Aby zapobiec zatkaniu, należy używać wyłącznie czystej wody bez płynu do mycia.

D5-4—Zaczekaj co najmniej 24 godziny, aby pojemnik na kurz i filtr zmywalny dokładnie wyschły, a następnie zainstaluj je ponownie.

D6 Filtr zmywalny

*Czyść co 2 tygodnie i wymieniaj co 6-12 miesięcy.

D6-1—Naciśnij zatrzask pojemnika na kurz, aby otworzyć jego pokrywę, i wyjmij filtr.
D6-2—Kilkakrotnie przepłucz i postukaj w filtr, aby usunąć jak najwięcej zanieczyszczeń.

Uwaga: Nie dotykaj powierzchni filtra rękami, szczotkami ani twardymi przedmiotami, aby uniknąć potencjalnych uszkodzeń.

D6-3—Przed ponownym zainstalowaniem filtra odczekaj co najmniej 24 godziny aż do całkowitego wyschnięcia.

D7 Ściereczki mopa

* Czyść wedle potrzeby i wymieniaj co 1-3 miesiące.

D7-1—Ściągnij ściereczki mopa z uchwytów. Oczyć ściereczki mopa i wysusz na powietrzu.
Uwaga: Brudna ściereczka mopa pogarsza jakość czyszczenia. Przed użyciem wypłucz ją,
D7-2—Przymocuj ściereczki mopa płasko do uchwytów.

D8 Czujniki robota

*Czyść wedle potrzeby.

Użyj miękkiej, suchej szmatki, aby wytrzeć i wyczyścić wszystkie czujniki, w tym:

D8-1—Czujnik zwrócony w góre
D8-2—Lokalizator stacji dokującej
D8-3— Czujnik rozpoznawania przeszkód Reactive AI
D8-4—Czujnik ściany
D8-5—Czujnik komunikacji
D8-6—Czujniki krawędzi
D8-7—Czujnik dywanu

D9 Przenoszenie stacji dokującej

Aby przenieść stację dokującą, chwyć jedną ręką tył, a drugą ręką za wewnętrzną część płyty przedniej. Nie podność bezpośrednio za podstawę ani pokrywę stacji dokującej, aby stacja dokujące nie spadła.

D10 Zbiornik na brudną wodę

*Czyść wedle potrzeby.

Otwórz pokrywę zbiornika na brudną wodę i wylej z niego brudną wodę. Napelnij zbiornik czystą wodą, zamknij pokrywę,

zablokuj zatrzask i wstrząśnij. Wylej brudną wodę. Zablokuj pokrywę, a następnie ponownie zamontuj zbiornik.

Uwagi:

- Używaj tylko zimnej wody, aby uniknąć odkształceń. - Jeśli na zewnątrz zbiornika na wodę pozostała woda, wytrzymyl ją miękką, suchą ściereczką przed włożeniem zbiornika.

D11 Styki ładujące

* Czyść wedle potrzeby.

Użyj miękkiej, suchej szmatki do wytarcia styków ładowania w robocie i stacji dokującej.

D12 Wymiana worków na kurz

* Wymieniaj wedle potrzeby.

D12-1—Otwórz pokrywę stacji dokującej i zdejmij pokrywę zbiornika na kurz.
D12-2—Wyjmij jednorazowy worek na kurz i wyrzuć go.

Uwagi:

- Uchwyt worka na kurz uszczelnia go podczas wyjmowanłą, aby zapobiec wydekom. - Należy zawsze zakładać worek na kurz przed włożeniem górnej pokrywy pojemnika na kurz, aby uniknąć automatycznego opróżnienia bez worka. Automatyczne opróżnianie można również wyłączyć w aplikacji.

D12-3—Wyczyść filtr suchą ściereczką, włóż nowy jednorazowy worek na kurz w szczelinę na całej szerokości i rozłoż go równomiernie.

Uwaga: Upewnij się, że jednorazowy worek na kurz jest poprawnie zamontowany, aby uniknąć zanieczyszczeń i uszkodzenia stacji dokującej.

D12-4—Zainstaluj ponownie pokrywę zbiornika na kurz i zamknij pokrywę stacji dokującej, aby upewnić się, że jest szczelny.

D13 Taca czyszcząca

* Czyść wedle potrzeby,

D13-1—Wyjmij tace czyszcząca.

D13-2—Przepłucz tace czyszczącą i filtr woda.

D13-3—Zamontuj tace czyszczącą ponownie.

Podstawowe parametry

Robot

Model RRE0VSP
Akumulator	Akumulator litowo-jonowy 14,4 V/6400 mAh (TYP)
Zasilanie znamionowe 20 VDC 1,5 A

Uwaga: Numer seryjny znajduje się na naklejce na spodniej stronie robota.

Stacja dokująca z funkcją opróżniania, mycia i napełniania

Model EWFD49HRR
Znamionowe napięcie wejściowe	220-240 VAC
Częstotliwość znamionowa	50-60 Hz
Zasilanie znamionowe (zbieranie kurzu)	3 A
Zasilanie znamionowe (Mopowanie gorącą woda)	5,7 A
Zasilanie znamionowe (ładowanie i osuszanie)	0,6 A
Znamionowe parametry wyjściowe	20 VDC 1,5 A

UE deklaracja zgodności

Niniejszym firma Beijing Roborock Technology Co., Ltd. oświadcza, że sprzęt radiowy typu RREOVSP jest zgodny z dyrektywą 2014/53/UE. Pełny tekst Unijnej deklaracji zgodności jest dostępny pod następującym adresem internetowym: https://global.roborock.com/pages/compliance

Odwiedź poniższe łącze, aby wyświetlić interfejsy sieciowe udostępniane przez produkt, usługi udostępniane przez interfejsy sieciowe oraz informacje o czujnikach zewnętrznych. https://global.roborock.com/pages/compliance

Typowe problemy

Zeskanuj poniższy kod QR, aby zobaczyć typowe problemy.

Norsk
