Type de produit	Compresseur audio FET analogique discret
Modèle	WA76-D2
Marque	Warm Audio
Catégorie	Compresseur de studio stéréo
Canaux	2 (stéréo / double mono)
Technologie	FET (Field Effect Transistor), circuit Rev-D
Transformateurs	Entrée CineMag O-12, sortie CineMag 5002
Impédance d'entrée	Sélectionnable : 600 Ω ou 10 kΩ
Contrôles	Gain d’entrée (seuil), sortie, attaque, relâchement, ratio, mix sec/humide, filtre side‑chain, sélecteur de mode stéréo
Attaque	20 µs à 800 µs
Relâchement	50 ms à 1,1 s
Ratios	4:1, 8:1, 12:1, 20:1 + mode « All Buttons In »
Filtre side‑chain	Passe‑haut variable 30‑300 Hz, 12 dB/octave
Fonctionnalités supplémentaires	Bypass true et actif, lien stéréo, side‑chain externe, sélecteur de mode (stéréo / master‑slave / double mono), réglage du VU‑mètre
Alimentation	100‑230 V CA, universelle (prise IEC)
Dimensions	Châssis rack 2U, 19 pouces (48,3 cm)
Réponse en fréquence	±1 dB de 20 Hz à 20 kHz
Gain total	53 dB
Rapport signal/bruit	86 dB
Distorsion (THD+N)	−64 dB (à −8 dBu)
Entrées / Sorties	XLR et TRS balancés (par canal)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser d’eau ni de produits liquides.
Garantie	1 an (extensible sur inscription). Réparation hors garantie possible.
Pays de fabrication	Austin, Texas, États‑Unis

FOIRE AUX QUESTIONS - WA76D2 Warm Audio

Quelle est la différence entre le WA76-D et le WA76-D2 ?

Le WA76-D est un compresseur mono à un seul canal. Le WA76-D2 est la version stéréo à deux canaux avec des fonctionnalités supplémentaires comme le sélecteur de mode (stéréo, master‑slave, double mono) et un panneau arrière adapté.

Comment configurer le lien stéréo sur le WA76-D2 ?

Utilisez le sélecteur de mode (12) en position Stereo Link. Les deux canaux fonctionnent indépendamment mais leurs side‑chains sont liés : le canal le plus fort détermine le comportement des deux.

Qu’est-ce que le mode "All Buttons In" ?

En appuyant simultanément sur tous les boutons de ratio, le compresseur adopte un comportement extrême avec un ratio très élevé (environ 30:1), idéal pour des effets créatifs ou un limiteur agressif.

Comment utiliser le side‑chain externe ?

Activez le bouton External Side‑chain (13) et connectez un égaliseur ou un autre signal audio aux entrées d’insertion side‑chain au panneau arrière. Ce signal déclenchera la compression.

À quoi sert le sélecteur d’impédance d’entrée ?

La position 600 Ω est adaptée aux équipements analogiques traditionnels (préamplis, égaliseurs). La position 10 kΩ permet de mieux s’accorder avec les sorties d’interfaces audio modernes.

Comment calibrer le VU‑mètre ?

Mettez le mètre en mode GR (réduction de gain). Ajustez le potentiomètre de réglage (14) pour que l’aiguille repose à 0 dB en l’absence de signal.

Que fait le contrôle Dry/Wet (Mix) ?

Il mélange le signal compressé (humide) et le signal original (sec). À fond anti‑horaire, le signal est 100 % humide ; à fond horaire, il est 100 % sec (bypass actif). Vous pouvez aussi le désactiver pour un comportement vintage.

Comment utiliser le true bypass ?

Appuyez sur le commutateur True Bypass (2) pour contourner toute l’électronique, y compris l’amplificateur, et comparer facilement le son traité au son original.

Quels réglages recommandez-vous pour des voix ?

Commencez avec un ratio de 4:1, une attaque moyenne (500 µs), un relâchement moyen (300 ms), et ajustez le seuil pour une réduction de gain de 3 à 6 dB. Affinez selon le style.

Puis‑je utiliser le WA76-D2 sur le bus de mixage ?

Oui, son mode Stereo Link est idéal pour le mix bus. Réglez un ratio doux (4:1), une attaque lente et un relâchement automatique ou lent pour une compression transparente du mix.

MODE D'EMPLOI WA76D2 Warm Audio

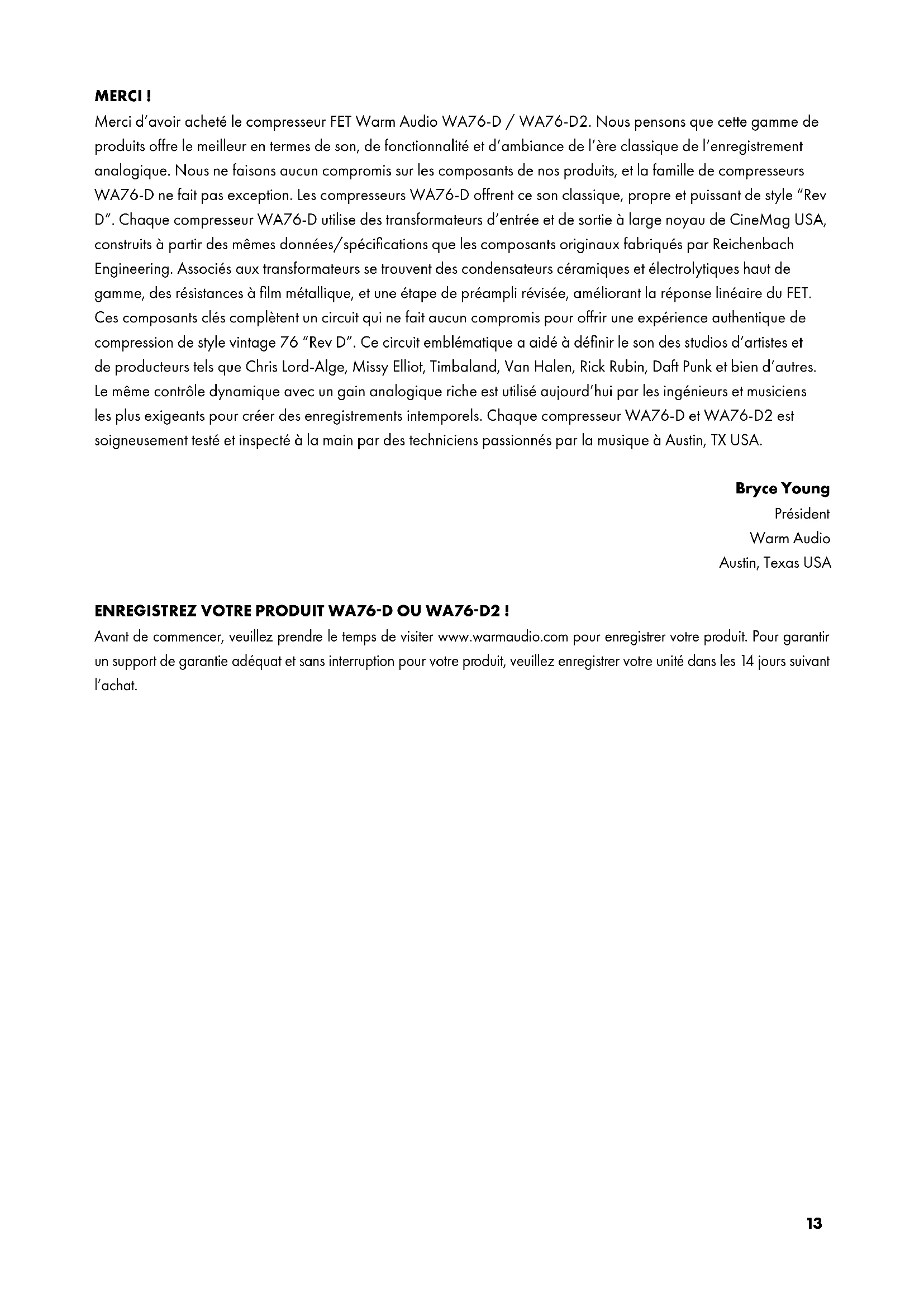

Merci d'avoir acheté le compresseur FET Warm Audio WA76-D / WA76-D2. Nous pensons que cette gamme de produits offre le meilleur en termes de son, de fonctionnalité et d'ambiance de l'ère classique de l'enregistrement analogique. Nous ne faisons aucun compromis sur les composants de nos produits, et la famille de compresseurs WA76-D ne fait pas exception. Les compresseurs WA76-D offrent ce son classique, propre et puissant de style "Rev D". Chaque compresseur WA76-D utilise des transformateurs d'entrée et de sortie à large noyau de CineMag USA, construits à partir des mêmes données/spécifications que les composants originaux fabriqués par Reichenbach Engineering. Associés aux transformateurs se trouvent des condensateurs céramiques et électrolytiques haut de gamme, des résistances à film métallique, et une étape de préampli révisée, améliorant la réponse linéaire du FET. Ces composants clés complètent un circuit qui ne fait aucun compromis pour offrir une expérience authentique de compression de style vintage 76 "Rev D". Ce circuit emblématique a aidé à définir le son des studios d'artistes et de producteurs tels que Chris Lord-Alge, Missy Elliot, Timbaland, Van Halen, Rick Rubin, Daft Punk et bien d'autres. Le même contrôle dynamique avec un gain analogique riche est utilisé aujourd'hui par les ingénieurs et musiciens les plus exigeants pour créer des enregistrements intemporels. Chaque compresseur WA76-D et WA76-D2 est soigneusement testé et inspecté à la main par des techniciens passionnés par la musique à Austin, TX USA.

Bryce Young

Président

Warm Audio

Austin, Texas USA

Avant de commencer, veuillez prendre le temps de visiter www.warmaudio.com pour enregistrer votre produit. Pour garantir un support de garantie adéquat et sans interruption pour votre produit, veuillez enregistrer votre unité dans les 14 jours suivant l'achat.

DÉCLARATION DE GARANTIE

Warm Audio garantit que ce produit est exempt de défauts de matériaux et de fabrication pendant un an à compter de la date d'achat pour le premier acheteur au nom duquel ce matériel est enregistré. Cette garantie n'est pas transférable.

Cette garantie est annulée en cas de dommage résultant d'une réparation non autorisée de cet appareil ou d'une modification électrique ou mécanique de cet appareil. La présente garantie ne couvre pas les dommages résultant d'abus, de dommages accidentels, de mauvaise utilisation, de conditions électriques inappropriées telles que câblage incorrect, tension ou fréquence incorrectes, alimentation instable, déconnexion à la terre (pour les produits nécessitant un câble d'alimentation à 3 broches, mis à la terre), ou de l'exposition à des conditions environnementales hostiles telles que la buée, l'humidité, la fumée, le feu, le sable ou d'autres débris et les températures extrêmes.

Warm Audio réparera ou remplacera ce produit en temps voulu, à sa seule discrétion. Cette garantie limitée s'applique uniquement aux produits jugés défectueux et ne couvre pas les frais accessoires tels que la location d'équipement, la perte de revenus, etc. Rendez-vous sur www.warmaudio.com pour plus d'informations sur votre garantie ou pour faire appel au service de garantie.

Cette garantie s'applique aux produits vendus aux États-Unis d'Amérique. Pour obtenir des informations sur la garantie dans tout autre pays, veuillez vous adresser à votre distributeur Warm Audio local. Cette garantie prévoit des droits légaux spécifiques qui peuvent varier d'un état à l'autre. Selon l'état dans lequel vous vivez, vous pouvez avoir des droits en plus de ceux couverts dans cette déclaration. Veuillez vous référer aux lois de votre état ou consulter votre revendeur Warm Audio local pour plus d'informations.

SERVICE HORS-GARANTIE

Si vous avez un appareil défectueux en dehors de notre période ou de nos conditions de garantie, nous sommes toujours là pour vous et pouvons réparer votre unité moyennant des frais de service modestes. Veuillez nous rendre visite sur www.warmaudio.com pour nous contacter au sujet de la réparation ou pour plus d'informations.

Avec des soins appropriés, votre équipement Warm Audio devrait durer toute une vie et offrir toute satisfaction. Nous pensons que la meilleure publicité que nous puissions avoir est une unité qui fonctionne correctement et qui est mise à profit. Travaillons ensemble pour y arriver.

MAINTENANT, COMMENÇONS !

Le WA76-D / WA76-D2 reproduit fidèlement l'un des compresseurs de studio les plus rapides et les plus puissants de tous les temps (à un ou deux canaux), connu pour son gain propre, son contrôle dynamique ultra-rapide et son ton analogique riche. En utilisant des composants premium et personnalisés tels que les transformateurs O-12 (entrée) et 5002 (sortie) de CineMag, le WA76-D réalise une compression authentique de style 76 Rev-D, réputée pour son étage de préampli "faible bruit" avec un caractère analogique indéniable. Des contrôles modernes supplémentaires, tels que la compression parallèle, le bypass actif & true, l'impédance d'entrée sélectionnable et la flexibilité du side-chain, font du WA76-D un choix idéal pour les workflows d'enregistrement modernes nécessitant une mise en forme des tons vintage. Le WA76-D recrée le ton légendaire et le contrôle de la compression de style vintage 76 utilisée dans les studios par des artistes tels que Chris Lord-Alge, Missy Elliot, Timbaland, Van Halen, Rick Rubin, Daft Punk, et bien d'autres.

Les informations contenues dans ce manuel sont rédigées pour vous aider à commencer rapidement à utiliser votre compresseur WA76-D/ WA76-D2.

CARACTÉRISTIQUES, COMMANDES ET SPÉCIFICATIONS TECHNIQUES

Compression de studio classique avec un ton analogique riche

Le WA76-D est une recréation fidèle du compresseur de studio FET de style vintage "Revision D" avec des fonctionnalités supplémentaires pour répondre aux besoins des workflows d'enregistrement modernes.

Commandes classiques essentielles + bonus modernes

Le WA76-D offre une conception de circuit vintage sans compromis avec tous les contrôles de compression traditionnels de style 76. Des fonctionnalités supplémentaires apportent une valeur sans précédent aux ingénieurs et musiciens à la recherche d'un équipement adaptable aux workflows modernes. Note sur le WA76-D2 : Le WA76-D2 est une unité stéréo avec des fonctionnalités supplémentaires différentes, conçues pour offrir une valeur optimale dans une unité stéréo.

Composants de qualité supérieure et circuit précis de style Rev D

Tout comme les compresseurs de style vintage 76 des révisions "A" à "D", le WA76-D utilise des transformateurs d'entrée et de sortie à large noyau CineMag. Le WA76-D utilise des condensateurs céramiques et électrolytiques premium, des résistances à film métallique et un étage de préampli révisé, améliorant la réponse linéaire du FET. Ces composants clés complètent un circuit qui ne fait aucun compromis pour offrir une expérience de compression authentique "propre, faible bruit" de style 76.

Testé à la Main à Austin, TX

Comme tout le matériel Warm Audio, le WA76-D est minutieusement testé et inspecté à la main par des techniciens passionnés de musique à Austin, TX USA.

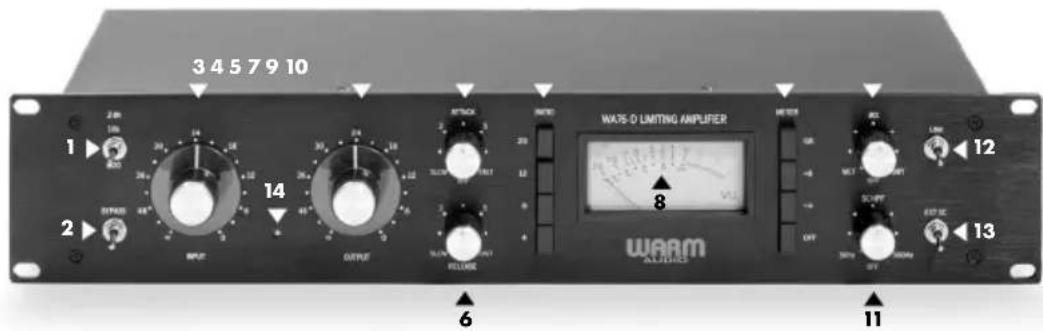

3 4 5 7 9 10 WATS-D LIMITING AMPLIFIER 1 2 3 4 5 6 7 8 OUTPUT OUTPUT RELEASE WARM ALUMBER 12 13 11

1. Sélecteur d'Impédance d'Entrée

Utilisez l'impédance d'entrée standard de 600Ω pour connecter des préamplis micro analogiques, des égaliseurs et d'autres équipements analogiques traditionnels. Sélectionnez l'impédance d'entrée de 10kΩ pour mieux correspondre aux spécifications modernes des interfaces audio, comme le passage des pistes de l'interface pour le traitement du signal analogique externe.

2. Commutateur True Bypass

Bypass l'ensemble de l'unité, y compris la compression et l'amplification, tout en permettant au signal de passer à travers d'autres équipements.

3. Gain d'Entrée/Seuil

La commande d'entrée règle le niveau du signal entrant dans le WA76-D/WA76-D2 et détermine le seuil (le niveau auquel la compression commence). L'augmentation du niveau d'entrée entraîne une limitation ou une compression plus forte.

4. Sortie

Le contrôle de sortie ajuste le niveau final du signal sortant du WA76-D/ WA76-D2. Une fois que vous avez réglé le niveau de limitation ou de compression avec le contrôle d'entrée, le bouton de sortie compense toute perte de gain durant le processus de compression et agit comme un gain de maquillage. Pour régler et surveiller correctement le niveau de sortie, appuyez sur le bouton +4 ou +8 Meter et ajustez le bouton de sortie selon vos besoins.

5. Attaque

L'attaque ajuste la rapidité avec laquelle le compresseur réagit (atténue) le niveau du signal audio entrant qui dépasse le seuil. Lorsqu'il est réglé sur "off", le WA76-D/ WA76-D2 est effectivement en mode bypass actif, avec le signal passant à travers les sections d'entrée et de sortie du compresseur sans compression appliquée.

6. Relâchement

Le relâchement contrôle le temps nécessaire au compresseur pour revenir à son état normal après que le niveau du signal audio d'entrée soit tombé en dessous du seuil.

7. Ratio

Détermine le degré de compression appliqué au signal une fois qu'il dépasse le seuil.

8. Mètre VU

Affiche le niveau du signal d'entrée ou de sortie, ou la réduction de gain pour la surveillance et la référence visuelle.

9. Réglage du Mètre

La fonction des quatre boutons (de haut en bas) est la suivante : GR - affiche la réduction de gain sur le mètre. +8 - 0VU correspond à un niveau de sortie de +8dBu. +4 - 0VU correspond à un niveau de sortie de +4dBu. Appuyer sur le bouton OFF éteint complètement l'unité, empêchant ainsi le passage du signal audio à travers le WA76-D/WA76-D2.

10. Mix Dry/Wet

Ce contrôle détermine quel pourcentage du signal sortant du compresseur est compressé/effet et quel pourcentage est sec/non affecté. Lorsqu'il est réglé à 100 % dans le sens antihoraire, le signal est 100 % "humide" et complètement compressé. À 100 % dans le sens horaire, le compresseur est 100 % "sec" et agit comme un bypass actif sans que le signal passe par l'étape de préampli du compresseur. Le réglage peut également être désactivé pour correspondre au comportement exact d'un compresseur de style vintage 76.

11. Filtre Passe-Haut de Sidechain

Un filtre passe-haut de sidechain sélectionnable de 30Hz à 300Hz permet à l'utilisateur d'éviter que les fréquences en dessous du seuil de filtre réglé n'activent le compresseur. Bien que l'ensemble de la plage de fréquences reste audible et influencée par le compresseur, cette technique aide à éviter les dynamiques inégales et la compression excessive des basses si ce n'est pas l'effet désiré.

12. Lien Stéréo

Active les deux entrées de liaison stéréo sur le panneau arrière.

13. Sidechain Externe

Active les connexions d'envoi et de retour de sidechain sur le panneau arrière.

14. Potentiomètre de réglage du VU-mètre

Lorsque le mètre est en mode de réduction de gain (GR), ajustez ce bouton pour régler la position de repos de l'aiguille à 0dB afin de calibrer pour une mesure précise de la réduction de gain.

CONNEXIONS - PANNEAU ARRIÈRE [WA76-D: CANAL UNIQUE]

warm Audi AG NATG D LIMITING AMPLIERS SEE CAMP DC LINE INPUT BALANCED OUTPUT LINE INPUT 4 3 2 1

1. Entrées et Sorties XLR & TRS Balancées

Les entrées et sorties balancées sont fournies sur une connexion XLR et 1/4" TRS pour plus de commodité. Les entrées et sorties balancées sont fournies sur une connexion XLR et 1/4" TRS pour plus de commodité.

2. Entrées Stereo Link - 1 & 2

Chaînez d'autres compresseurs WA76-A en série. Lorsqu'ils sont utilisés, les deux canaux fonctionnent indépendamment, mais leurs sidechains sont liés. Dans ce cas, le canal le plus fort déterminera le comportement des deux canaux.

3. Insertions de Sidechain - In & 2

Insérez un égaliseur ou un signal audio d'un autre appareil pour contrôler le sidechain du WA76-D. L'audio entrant dans l'insertion déterminera quand le compresseur applique la compression

4. Connecteur d'Alimentation Câble IEC

Connexion d'alimentation universelle IEC 100-230v. Fonctionne dans le monde entier, s'ajuste automatiquement à la tension locale.

COMMANDES & CONNEXIONS - PANNEAUX AVANT ET ARRIÈRE [WA76-D2 : DOUBLE CANAL]

Toute spécification ou commande partagée avec le modèle à canal unique sera simplement étiquetée sous les images du produit WA76-D2. Pour des descriptions détaillées de toute fonctionnalité ou caractéristique partagée, veuillez vous référer aux descriptions trouvées dans la section des spécifications techniques du WA76-D (canal unique) ci-dessus. Toute fonctionnalité distincte pour les deux canaux sera expliquée en détail ci-dessous.

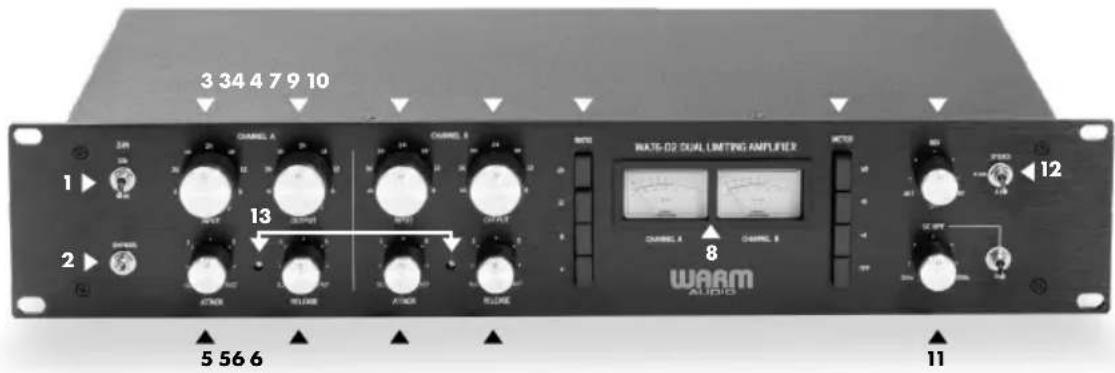

3 34 4 7 9 10 1 2 13 8 WARM AUDIO 5 56 6 11

1. Sélecteur d'Impédance d'Entrée

2. Commutateur True Bypass

3. Gain d'Entrée/Seuil

4. Sortie

5. Attaque

6. Relâchement

7. Ratio

8. VU Mètre

9. Réglage du Mètre

10. Mix Dry/Wet

11. Filtre Passe-Haut Sidechain

12. Sélecteur de Mode de Fonctionnement

Sélectionnez entre trois modes de fonctionnement à 2 canaux. Lien Stéréo : Les deux canaux fonctionnent indépendamment, mais leurs sidechains sont liés. Dans ce cas, le canal le plus fort détermine le comportement des deux canaux. Principal-secondaire : Seul le sidechain du canal gauche dicte le fonctionnement des deux canaux. Double Mono : Chaque canal fonctionne indépendamment, tous les contrôles s'appliquant au matériel envoyé à son propre canal.

13. Potentiomètre de réglage du VU-mètre

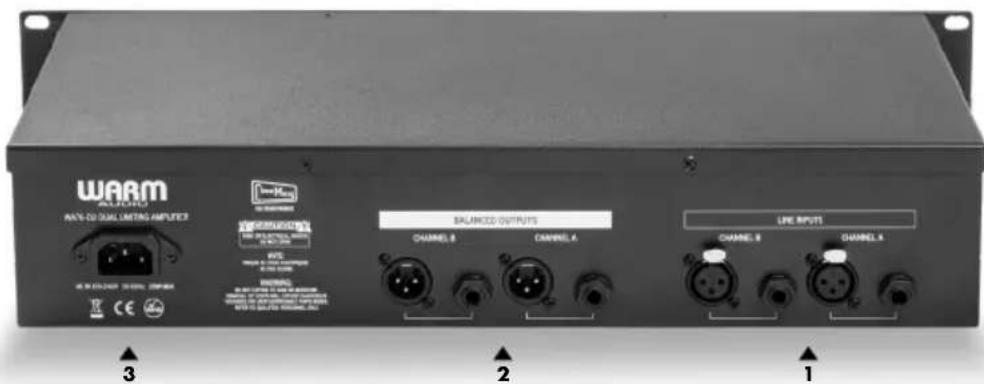

WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM WARM 3 2 1

1. Entrées XLR & TRS Balancées

Des entrées balancées pour les canaux 1 et 2 sont fournies sur une connexion XLR et ¼" TRS pour plus de commodité.

2. Sorties XLR & TRS Balancées

Des sorties balancées pour les canaux 1 et 2 sont fournies sur une connexion XLR et ¼" TRS pour plus de commodité.

3. Connecteur d'Alimentation Câble IEC

Connexion d'alimentation universelle IEC 100-230v. Fonctionne dans le monde entier, s'ajuste automatiquement à la tension locale.

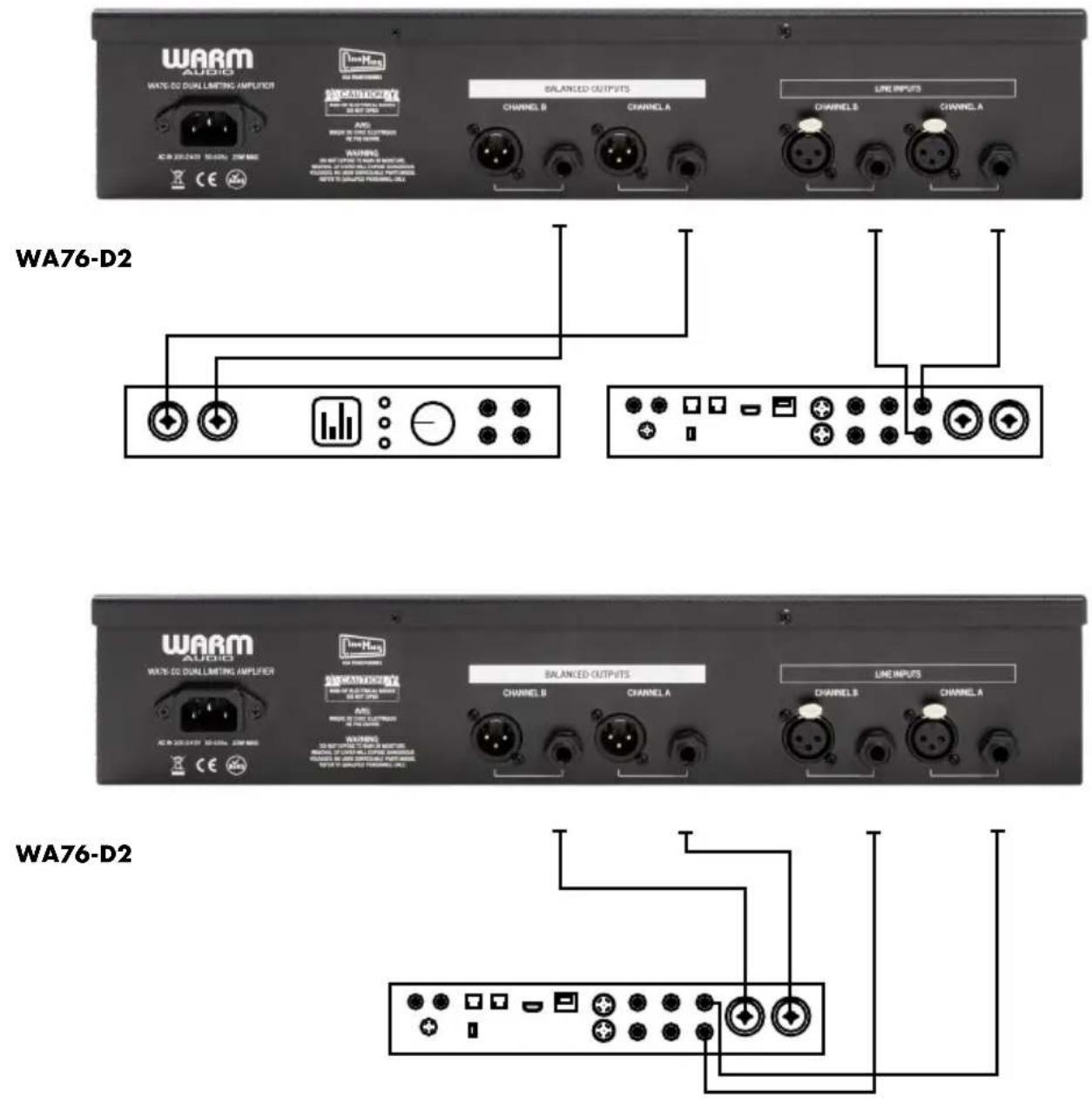

Chaîne de signal audio de base

Dans cet exemple, un microphone est connecté à l'entrée d'un WA73-EQ, qui envoie le signal dans le compresseur WA76-D via un câble XLR équilibré, lequel alimente l'entrée LINE LEVEL de votre interface ou enregistreur.

Remarque : Il est important d'utiliser une entrée LINE LEVEL sur votre appareil d'enregistrement plutôt qu'une entrée microphone ou instrument.

RECORDING INTERFACE

Acheminement de l'Audio pour le Traitement Analogique

Dans cet exemple, deux câbles TRS balancés sont connectés aux sorties d'une interface audio, qui envoie le signal dans le compresseur WA76-D2 via des câbles TRS balancés. Le WA76-D2 envoie ensuite l'audio au niveau LIGNE vers les entrées TRS balancées de votre interface d'enregistrement/enregistreur.

Remarque: il est important d'utiliser une entrée de niveau ligne sur votre appareil d'enregistrement plutôt qu'une entrée microphone ou instrument.

SPÉCIFICATIONS

Note : La plupart des spécifications et des composants listés sont "par canal"

• 100% Compresseur FET analogique discret
- Recréation fidèle du compresseur FET Rev-D vintage avec des fonctionnalités d'enregistrement supplémentaires
- Options du VU Meter : Réduction de gain | +8dB Sortie | +4dB Sortie | "Off" éteint l'unité
• 100-230v IEC Inlet universel
- Amplificateur de sortie en classe A
- Chemin de signal audio 100% discret avec atténuateur d'impédance d'entrée de 600Ω
- Impédance d'entrée 10kΩ sélectionnable pour mieux correspondre aux spécifications des interfaces audio modernes
• 100% Dry-Wet Mix Control
- Filtre passe-haut variable de Sidechain : 30 - 300Hz, 12dB/Octave
- 14 " Stereo Link et accès au Sidechain externe
- Bypass actif pour utiliser l'unité comme amplificateur de ligne et option True Bypass pour les comparaisons A/B
- Châssis rackmount 2U 19"
- Utilise des transformateurs d'entrée O-12 et de sortie 5002 de CineMag USA
- Vintage-Spec Attack et Release: Attack = 20 μS - 800 | Release = 50 mS - 1.1 Seconde
- Réglage "All-Buttons-In" pour des tons expérimentaux et de limiteur dur
- Réponse en fréquence : ± 1 dB 20 Hz - 20 kHz
- Entrées et sorties balancées XLR et TRS
• Gain total de l'amplificateur : 53dB
• Rapport signal sur bruit (SNR) : 86dB
- Distorsion harmonique totale (THD+N) : -64dB (à -8dBu)

CONSIGNES DE SÉCURITÉ IMPORTANTES

1. Lisez ces consignes – Toutes les consignes de sécurité et d'utilisation doivent être lues avant d'utiliser ce produit.
2. Conservez ces consignes – Les consignes de sécurité et d'utilisation doivent être conservées pour référence ultérieure.

3. Respectez tous les avertissements – Tous les avertissements sur l'appareil et dans les consignes d'utilisation doivent être respectés.

4. Suivez toutes les consignes – Toutes les consignes de fonctionnements et d'utilisation doivent être suivies.

5. N'utilisez pas cet appareil à proximité d'eau – L'appareil ne doit pas être utilisé à proximité d'eau ou d'humidité – par exemple, dans un sous-sol humide ou près d'une piscine...

6. Nettoyez uniquement avec un chiffon sec.

7. Ne bloquez aucune ouverture d'aération. Installez conformément aux instructions du fabricant.

8. Ne l'installez pas à proximité de sources de chaleur telles que radiateurs, bouches de chaleur, poêles ou autres appareils (y compris les amplificateurs) produisant de la chaleur.

9. Ne modifiez pas le dispositif de sécurité de la fiche polarisée ou de la mise à la terre. Une fiche polarisée a deux lames dont l'une est plus large que l'autre. Une fiche de mise à la terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un électricien pour remplacer la prise obsolète.

10. Évitez de piétiner ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et au niveau de leur sortie de l'appareil.

11. Utilisez uniquement les pièces / accessoires spécifiés par le fabricant.

12. Utilisez uniquement avec le chariot, le pied, le trépied, le support ou la table spécifiés par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot ou un rack est utilisé, faites attention lorsque vous déplacez la combinaison chariot / appareil pour éviter les blessures dues au renversement.

13. Débranchez l'appareil en cas d'orage ou lorsque vous ne l'utilisez pas pendant une longue période.

14. Confiez toute réparation à un personnel qualifié. Un entretien de l'appareil est nécessaire lorsqu'ila été endommagé de quelque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si un liquide a été renversé ou si des objets sont tombés dans l'appareil, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.

15. MISE EN GARDE : Ces instructions de maintenance sont destinées à un personnel de maintenance qualifié. Afin de réduire les risques d'électrocution, n'effectuez aucune opération de maintenance autre que celles décrites dans les instructions d'utilisation, à moins d'être qualifié pour le fair.
