WA76D2 - 音频压缩器 Warm Audio - 免费用户手册

产品类型	分立式FET模拟音频压缩器
型号	WA76-D2
品牌	Warm Audio
类别	立体声录音室压缩器
通道	2（立体声/双单声道）
技术	FET（场效应管），Rev-D电路
变压器	输入CineMag O-12，输出CineMag 5002
输入阻抗	可选：600 Ω 或 10 kΩ
控制	输入增益（阈值）、输出、启动、释放、比例、干/湿混合、侧链滤波、立体声模式选择器
启动时间	20 µs 至 800 µs
释放时间	50 ms 至 1.1 s
比例	4:1, 8:1, 12:1, 20:1 + “全按钮按下”模式
侧链滤波	可变高通 30-300 Hz, 12 dB/octave
额外功能	真旁通和主动旁通、立体声链接、外部侧链、模式选择器（立体声/主从/双单声道）、VU表调整
电源	100-230 V AC，通用（IEC接口）
尺寸	2U机架机箱，19英寸（48.3厘米）
频率响应	±1 dB 从 20 Hz 到 20 kHz
总增益	53 dB
信噪比	86 dB
失真（THD+N）	-64 dB（在 -8 dBu 时）
输入/输出	XLR 和 TRS 平衡（每通道）
维护	用干布清洁。不要用水或液体产品。
保修	1年（注册后可延长）。可能提供非保修维修。
制造国家	美国德克萨斯州奥斯汀

常见问题 - WA76D2 Warm Audio

WA76-D 和 WA76-D2 有什么区别？

WA76-D 是单通道单声道压缩器。WA76-D2 是双通道立体声版本，具有附加功能，如模式选择器（立体声、主从、双单声道）和适配的后面板。

如何在 WA76-D2 上设置立体声链接？

将模式选择器（12）置于 Stereo Link 位置。两个通道独立工作，但它们的侧链是链接的：较强的通道决定两者的行为。

什么是“全按钮按下”模式？

同时按下所有比例按钮时，压缩器采用极高压缩比（约30:1）的极端行为，非常适合创造性效果或激进限制器。

如何使用外部侧链？

激活 External Side-chain 按钮（13），并将均衡器或其他音频信号连接到后面板的侧链插入输入。该信号将触发压缩。

输入阻抗选择器的作用是什么？

600 Ω 位置适用于传统模拟设备（前置放大器、均衡器）。10 kΩ 位置可更好地匹配现代音频接口的输出。

如何校准 VU 表？

将仪表置于 GR（增益衰减）模式。调节调整电位器（14），使指针在无信号时指向 0 dB。

干/湿（混合）控制的作用是什么？

它混合压缩信号（湿）和原始信号（干）。逆时针到底，信号100%湿；顺时针到底，信号100%干（主动旁通）。您也可以禁用以获得经典行为。

如何使用真旁通？

按下 True Bypass 开关（2）可绕过整个电子电路（包括放大器），方便比较处理后的声音和原始声音。

对于人声，您推荐什么设置？

从 4:1 的比例、中等启动（500 µs）、中等释放（300 ms）开始，调整阈值使增益衰减在 3 到 6 dB 之间。根据风格微调。

我可以在混音总线上使用 WA76-D2 吗？

可以，其 Stereo Link 模式非常适合混音总线。设置柔和比例（4:1）、慢启动和自动或慢速释放，以实现透明的混音压缩。

用户手册 WA76D2 Warm Audio

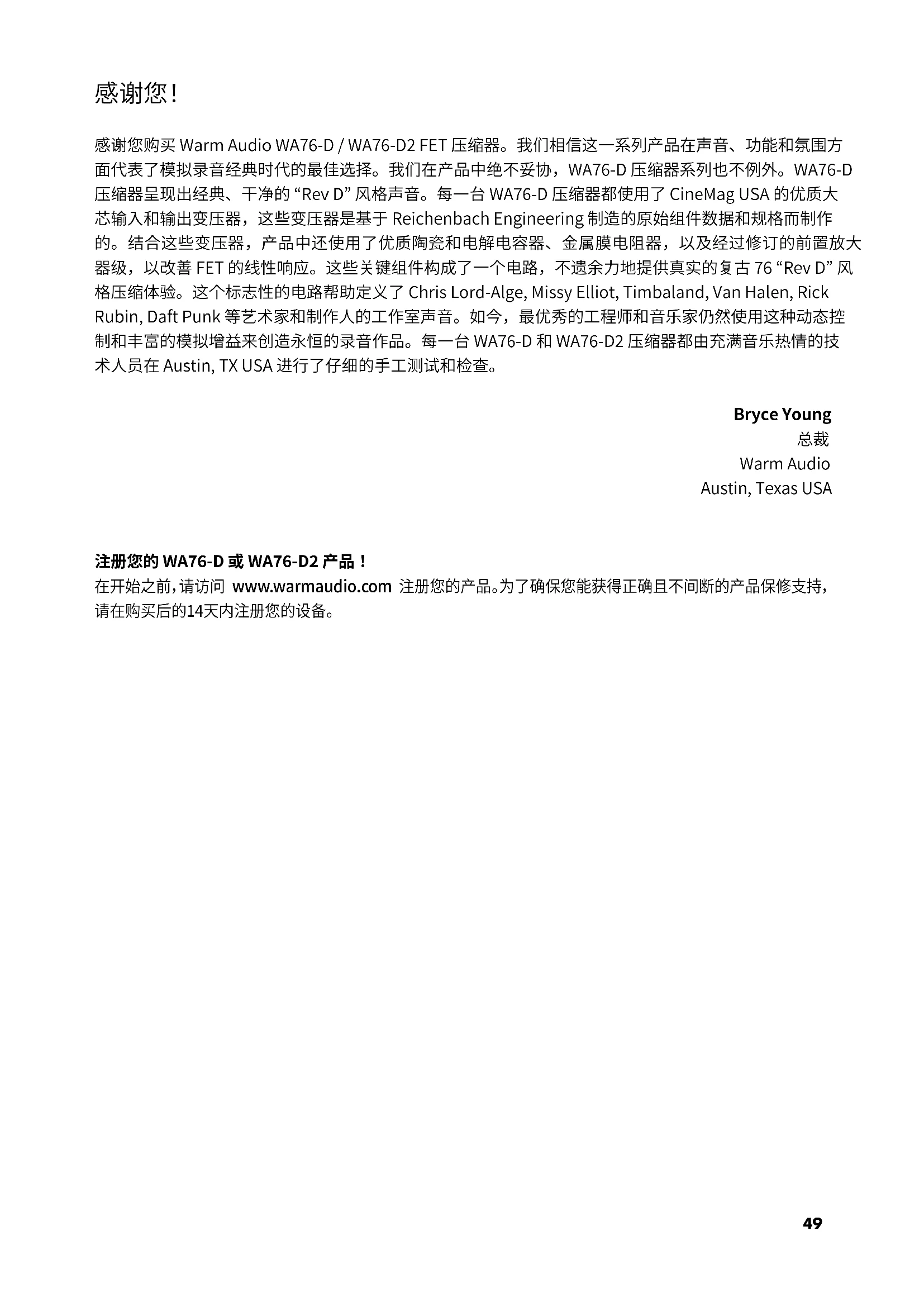

感谢您购买 Warm Audio WA76-D / WA76-D2 FET 压缩器。我们相信这一系列产品在声音、功能和氛围方面代表了模拟录音经典时代的最佳选择。我们在产品中绝不妥协，WA76-D 压缩器系列也不例外。WA76-D 压缩器呈现出经典、干净的“Rev D”风格声音。每一台 WA76-D 压缩器都使用了 CineMag USA 的优质大芯输入和输出变压器，这些变压器是基于 Reichenbach Engineering 制造的原始组件数据和规格而制作的。结合这些变压器，产品中还使用了优质陶瓷和电解电容器、金属膜电阻器，以及经过修订的前置放大器级，以改善 FET 的线性响应。这些关键组件构成了一个电路，不遗余力地提供真实的复古 76 “Rev D” 风格压缩体验。这个标志性的电路帮助定义了 Chris Lord-Alge, Missy Elliot, Timbaland, Van Halen, Rick Rubin, Daft Punk 等艺术家和制作人的工作室声音。如今，最优秀的工程师和音乐家仍然使用这种动态控制和丰富的模拟增益来创造永恒的录音作品。每一台 WA76-D 和 WA76-D2 压缩器都由充满音乐热情的技术人员在 Austin, TX USA 进行了仔细的手工测试和检查。

Bryce Young

总裁

Warm Audio

Austin, Texas USA

注册您的 WA76-D 或 WA76-D2 产品！

在开始之前，请访问 www.warmaudio.com 注册您的产品。为了确保您能获得正确且不间断的产品保修支持，请在购买后的14天内注册您的设备。

质保声明

WARM AUDIO 向注册了本产品的原始购买者保证，自购买之日起的一年内，本产品不会出现用料和工艺上的缺陷。本质保不可转让。

未经许可对本产品进行维修保养或对本产品进行电学或机械改造而造成本产品受损的，会导致本质保失效。质保范围不包括由于滥用本产品、意外损坏、误用本产品以及接线错误、电压或频率不正确、电源不稳定、接地线断开（对于使用带接地的3针插头的产品）等不当电气状况，或者将本产品暴露在有水汽、湿气、烟雾、明火、沙子或其他碎屑以及极端温度等条件的恶劣环境中而导致的损坏。

WARM AUDIO 将自行决定及时对产品进行修理还是更换。本有限保修仅适用于确定有缺陷的产品，产品租赁、收入损失等附带成本不在质保范围内。要详细了解质保内容，或要求我们提供质保服务，请访问 WWW.WARMAUDIO.COM。

本质保适用于在美国销售的产品。如需了解其它国家的质保信息，请联系您当地的 WARM AUDIO 经销商。本质保提供特定的法律权利，不同的州可能会有所差别。您可能享有本声明未述及的权利，具体取决于您所在的州。请参考您所在州的法律，或咨询您当地的 WARM AUDIO 零售商，以了解详情。

非质保服务

如果您的产品存在缺陷，但超出了保修期限或不满足保修条件，您也不必担心，我们会为您提供收费合理的维修服务，让您的产品重新焕发生机。如要沟通维修事宜，或者了解详情，请访问我们的网站 www.warmaudio.com。

如果保养得到，您将能够终身使用 Warm Audio 产品，享受高品质录音音效为您带来的愉悦体验。我们坚信，我们的产品能够完美工作，为您带来极佳的效果和体验，这才是我们最好的广告。让我们携手并进，来实现这一目标！

让我们开始吧！

简介

WA76-D / WA76-D2 精确再现了有史以来最强大、速度最快的工作室压缩器之一（拥有单通道或双通道），以干净的增益、超快的动态控制和丰富的模拟音色闻名。通过使用 CineMag 提供的 O-12（输入）和 5002（输出）等优质定制组件，WA76-D 实现了真实的 76 Rev D 风格压缩，以其“低噪声”前置放大器级和不可否认的模拟特性闻名。增加了现代控制选项，如并行压缩、主动与真旁路、可选输入阻抗以及 sidechain 灵活性，使 WA76-D 成为现代录音工作流程中的理想选择，满足对复古音调塑形的需求。WA76-D 再现了 Chris Lord-Alge, Missy Elliot, Timbaland, Van Halen, Rick Rubin, Daft Punk 等艺术家在工作室中使用的 76 复古压缩的传奇音调和控制。

本手册中的信息旨在帮助您快速开始使用 WA76-D/WA76-D2 压缩器。

功能、控制与技术规格

具有丰富模拟音色的经典工作室压缩

WA76-D是一款忠实再现复古76“Revision D”FET工作室压缩器的设备，并增加了符合现代录音工作流程的功能。

关键经典控制 + 现代附加功能

WA76-D 提供了不妥协的复古电路设计，具有所有传统的 76 风格压缩控制。新增功能为寻求适应现代录音工作流程的工程师和音乐家带来了前所未有的价值。关于 WA76-D2 的说明：WA76-D2 是一款立体声单元，具有不同的附加功能，专为在立体声设备中提供最佳价值而设计。

优质组件与精准的 Rev D 风格电路

与复古 76 压缩器（从 A 到 D 版本）一样，WA76-D 采用了 CineMag 的定制大芯输入和输出变压器。WA76-D 使用优质陶瓷电容器和电解电容器、金属膜电阻器以及改进的前置放大器级，改善了 FET 的线性响应。这些关键组件构成了一个不妥协的电路，能够提供更“干净、低噪声”的 76 风格压缩体验。

在奥斯汀 (TX) 手工测试

和所有 Warm Audio 产品一样，WA76-D 由充满音乐热情的技术人员在 Austin, TX USA 进行精心的手工测试和检查。

控制 - 前面板 [WA76-D: 单通道]

3 4 5 7 9 10 WATL-D LIMITING AMPLIFIER WARM AMPLIFIER 1 2 3 4 5 6 7 8 9 10 11 12 13

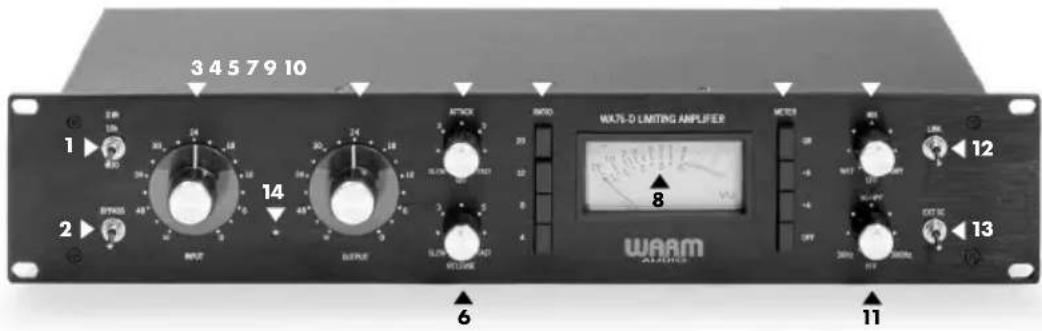

1. 输入阻抗选择器

使用标准的 600 输入阻抗来连接模拟麦克风前置放大器、均衡器和其他传统模拟硬件。选择 10k 输入阻抗以更好地匹配现代音频接口的规格，如从接口中输出轨道以进行外部模拟信号处理。

2. True Bypass 开关

绕过整个设备，包括压缩和放大，同时允许信号传递给其他设备。

3. 输入增益/阈值

输入控制设定进入 WA76-D/WA76-D2 的信号电平，并确定阈值（即压缩开始的电平）。增加输入电平会导致更强的限幅或压缩。

4. 输出

输出控制调整从 WA76-D/WA76-D2 发出的最终信号电平。一旦通过输入调整了限制或压缩量，输出旋钮会补偿压缩过程中丢失的增益，并充当化妆增益。为了正确设置和监控输出电平，按下 +4 或 +8 表按钮，并根据需要调整输出旋钮。

5. 攻击

攻击控制调整压缩器响应（衰减）超过阈值的音频输入信号的速度。当设置为“关”时，WA76-D/ WA76-D2实际上处于活动旁路模式，信号通过压缩器的输入和输出部分传递，而不施加压缩。

6. 释放

释放控制调节压缩器在输入音频信号电平低于阈值后恢复到正常状态的时间。

7. 比率

确定一旦信号超过阈值，应用于该信号的压缩程度。

8.VU表

显示输入或输出信号电平，或显示增益减少以便监控和视觉参考。

9. 表设置

四个按钮（从上到下）的功能如下：GR - 在表头上显示增益衰减量。+8 - 0VU 对应 +8dBu 的输出电平。+4 - 0VU 对应 +4dBu 的输出电平。按下 OFF 按钮会关闭整个设备，防止音频信号通过 WA76-D/WA76-D2。

10. Dry/Wet Mix

此控制决定从压缩器出来的信号中有多少百分比是压缩/受影响的，以及有多少百分比是干燥/未受影响的。旋转到 100% 逆时针，信号为 100% wet，完全压缩。旋转到 100% 顺时针，压缩器为 100% dry，并作为活动旁路工作，而信号不会通过压缩器的前置放大器阶段。此设置还可以关闭，以匹配 Vintage 76 式压缩器的确切行为。

11. Sidechain 高通滤波器

可选的 30Hz - 300Hz Sidechain 高通滤波器允许用户防止低于设置的滤波器阈值的频率激活压缩器。虽然整个频率范围仍然可听并受压缩器影响，但这种技术有助于避免不均匀的动态和过度的低端压缩（如果这不是所需的效果）。

12. 立体声链接

激活后面板上的两个立体声链接输入。

13. 外部 Sidechain

激活后面板上的 Sidechain 发送和返回连接。

14. VU表校准电位器

当表头处于增益衰减模式 (GR) 时，调节此旋钮，将指针的静止位置设置为 0dB，以校准准确的增益衰减测量。

连接 - 后面板 [WA76-D: 单通道]

WARM ALUOIS AVATED LIMITING AMPFIZER AVATED LIMITING MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz MODE 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 100 MHz Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 2545-2546 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 3 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4 Mode 4

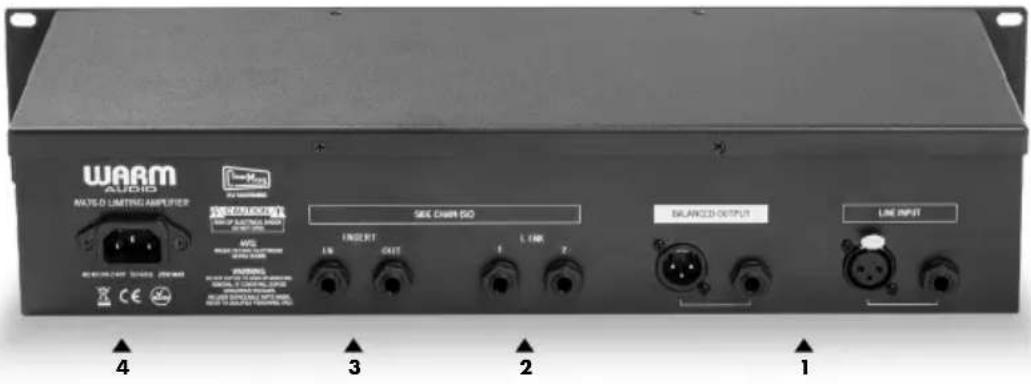

1. 平衡 XLR 和 TRS 输入和输出

平衡输入和输出通过 XLR 和 1/4" TRS 接口提供，方便连接。

2. 立体声链接输入 - 1 和 2

串联更多的 WA76-D 压缩器。当使用时，两个通道独立工作，但它们的 Sidechains 是链接的。在这种情况下，最响亮的通道将决定两个通道的行为。

3. Sidechain 插入 - In 和 2

旁链插入点 - In & 2：插入均衡器或来自其他设备的音频以控制 WA76-D 上的旁链。插入的音频将决定压缩器何时应用压缩。

4. IEC 电源连接器

100-230v IEC 入口，通用电源连接器，全球适用，自动调节当地电压。

控制和连接 - 前面板和后面板 [WA76-D2: 双通道]

任何与单通道型号共享的规格或控制都将直接标记在 WA76-D2 产品图片下方。有关任何共享功能的详细描述，请参考上方 WA76-D（单通道）技术规格部分的描述。任何独特的双通道功能将在下文中详细说明。

3 34 4 7 9 10 13 2 WARS AIDS 5 56 6 11 WARS AIDS 8 MOS WARS-02 DUAL LIMITING AMPLIFIER MOS 12 11 3 4 5 6 7 8 9 10

1. 输入阻抗选择器

2. True Bypass 开关

3. 输入增益/阈值

4. 输出

5. 攻击

6. 释放

7. 比率

8. VU 表

9. 表设置

10. 干湿混合

11. Sidechain 高通滤波器

12. 操作模式选择器

选择三种双通道操作模式之一。立体声链接：两个通道独立工作，但它们的 Side-chains 是链接的。在这种情况下，最响亮的通道将决定两个通道的行为。主-从模式：仅左通道的 Sidechain 将决定两个通道的操作方式。双单声道：每个通道独立运行，所有控制作用于发送到该通道的音频内容。

13. VU表校准电位器

WARM RATIO PAN-CD OUAL LIMITING AMPLIET 3 BALANCED OUTPUTS CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A CHANNEL B CHANNEL A 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 医疗器械 计算器

1. 平衡 XLR 和 TRS 输入

提供通道 1 和通道 2 的平衡输入，使用 XLR 和 14 " TRS 接口，方便连接。

2. 平衡 XLR 和 TRS 输出

提供通道 1 和通道 2 的平衡输出，使用 XLR 和 14 " TRS 接口，方便连接。

3. IEC 电源连接器

100-230v IEC 入口，通用电源连接器，全球适用，自动调节当地电压。

WA76-D 样本连接图 [单通道]

在此示例中，麦克风连接到 WA73-EQ 的输入端，然后通过平衡 XLR 线缆将信号发送到 WA76-D 压缩器，再将信号输入到录音接口/录音机的 LINE LEVEL 输入端。

注意：使用录音设备上的 Line Level 输入，而不是麦克风或乐器级别的输入。

音频处理的信号路由

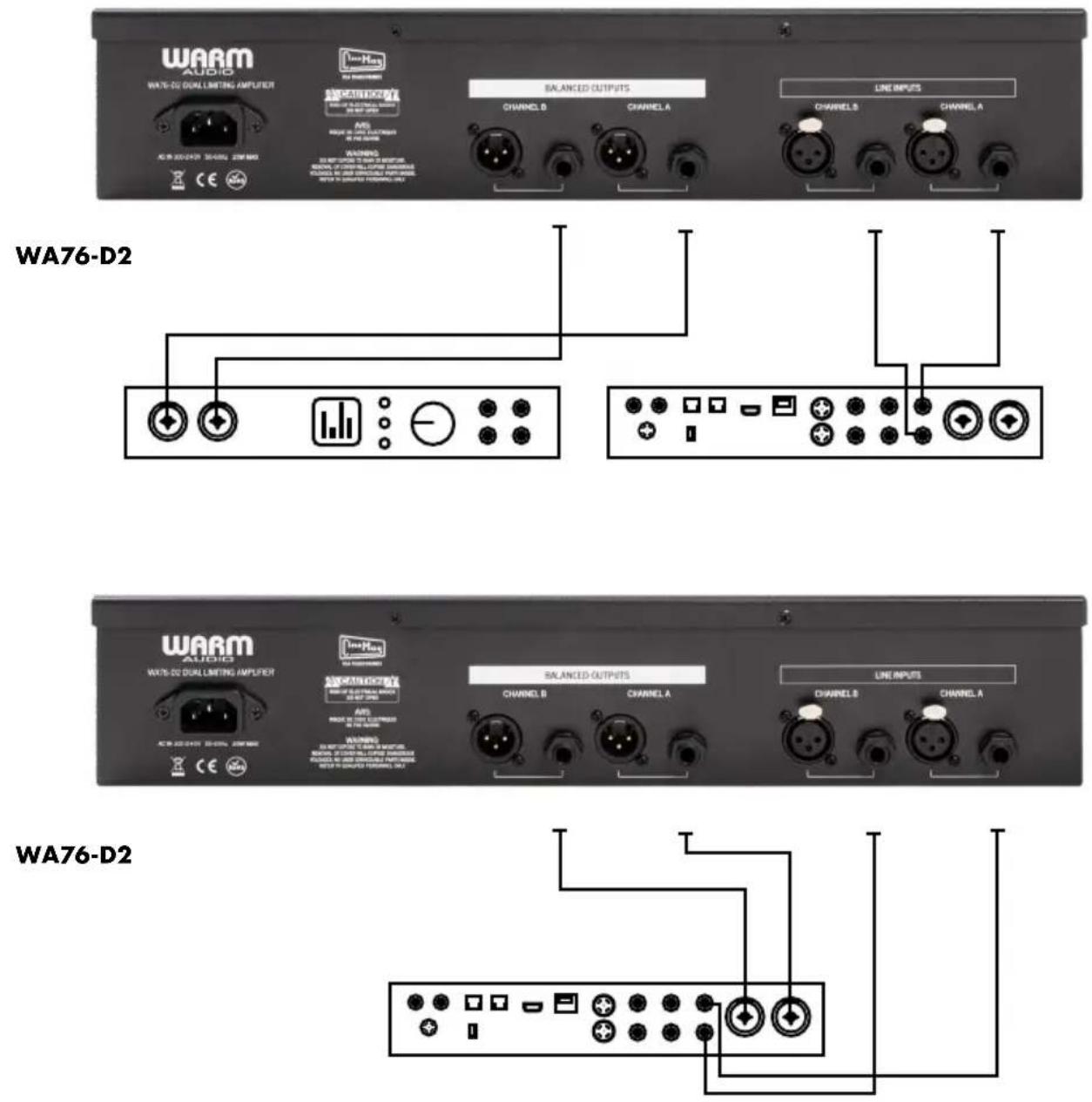

在此示例中，两个平衡 TRS 电缆连接到音频接口的输出端，将信号通过平衡 TRS 线缆发送到 WA76-D2 压缩器。然后，WA76-D2 将音频以 LINE LEVEL 传送到您的录音接口/录音机的平衡 TRS 输入端。

注意：使用录音设备上的 Line Level 输入，而不是麦克风或乐器级别的输入。

规格

注意：列出的大多数规格和组件数量为“每通道”

• 100% 模拟离散 FET 压缩器
• 忠实再现复古 Rev-D FET 压缩器，带有额外录音功能
• VU Meter 选项：增益减少 | +8dB 输出 | +4dB 输出 | “关闭”关闭设备
• 100-230v IEC 万能电源输入
• Class-A 线路电平输出放大器
• 100% 离散音频信号路径，采用 600 输入阻抗衰减器
• 可选 10k 输入阻抗，更好地匹配现代音频接口规格
• 100% Dry-Wet 混合控制
• 可调节 Sidechain 高通滤波器：30 - 300Hz, 12dB/倍频程
• 1/4 ”立体声连接和外部Sidechain访问
• 通过 Bypass 运行单元作为线路放大器，并具有 True Bypass 选项，用于 A/B 比较
• 2U 19"机架安装底盘
• 采用来自 CineMag USA 的优质 O-12 输入和 5002 输出变压器
• Vintage-Spec Attack 和 Release : Attack = 20 μS - 800 | Release = 50 mS - 1.1 秒
• “All-Buttons-In”设置用于实验性和硬限幅器音调
• 频率响应：±1dB 20Hz - 20kHz
• 平衡 XLR 和 TRS 输入与输出
• 总放大器增益：53dB
• 信噪比 (SNR) : 86dB
• 总谐波失真 (THD +N)：-64dB (在 -8dBu 时)

重要安全须知

1. 阅读本须知——请确保在使用本产品之前阅读全部安全操作须知。
2. 保存本须知——请保留本安全操作须知，以供日后查阅。
3. 留意所有警告——请务必遵守产品上的所有警告以及操作须知中的所有警告。
4. 遵循所有须知——请遵循所有操作和使用须知。

5. 请勿在近水处使用本设备——请勿在近水处或潮湿处使用本设备（比如潮湿的地下室或游泳池边）。

6. 仅使用干布清洁。

7. 请勿堵塞任何通风口。请按照厂家指示安装产品

8. 请勿将本设备安装在热源附近，包括暖气片、暖通空调通风口、炉灶或其它会发热的设备（包括扩音器）。

9. 请勿妨碍极性插头或接地插头发挥安全作用。极性插头有两个管脚，一个宽一个窄。接地插头有两个管和一个接地管脚。较宽的管脚和接地管脚均可发挥安全作用。如果我们的插头无法适配您的插座，请咨询工可否将此插座更换为旧版。

10. 保护电源线不被踩踏或挤压，尤其是插头部位、方便插座和从设备中伸出的地方。

11. 仅可使用生产商规定的附件或配件。

12. 仅可使用生产商指定的或随产品共同售卖的手推车、支架、三角架、托架或桌子。如果您使用手推车或者机架，那么在推动装有设备的推车时须小心，避免翻车造成设备损伤。

13. 若遭遇雷雨天气或长期不使用，则请拔掉设备的插头。

14. 维修工作须由有资质的专业人员进行操作。若设备因下述原因造成损坏，例如电源线或插头损坏，液体渗入或异物掉入设备之中，设备暴露于雨中或潮湿环境中，设备无法正常运行或曾掉落，则需进行修理。

15. 注意：这些维修须知仅适用于有资质的专业人员。为降低触电风险，除非您有相应资质，否则请勿进行操作须知中未提及的维修工作
