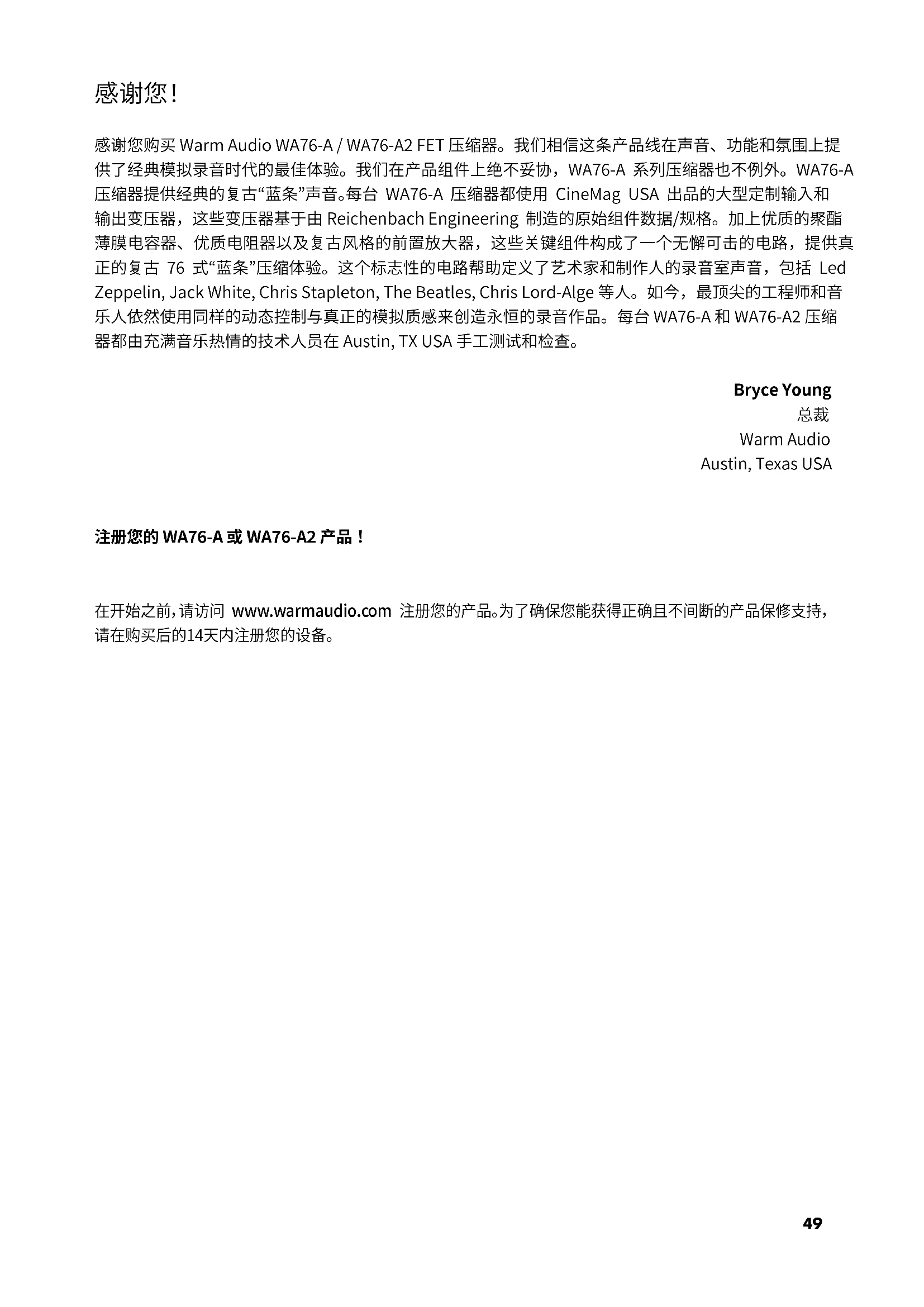

感谢您购买 Warm Audio WA76-A / WA76-A2 FET 压缩器。我们相信这条产品线在声音、功能和氛围上提 供了经典模拟录音时代的最佳体验。我们在产品组件上绝不妥协，WA76-A 系列压缩器也不例外。WA76-A 压缩器提供经典的复古“蓝条”声音。每台 WA76-A 压缩器都使用 CineMag USA 出品的大型定制输入和 输出变压器，这些变压器基于由 Reichenbach Engineering 制造的原始组件数据/规格。加上优质的聚酯 薄膜电容器、优质电阻器以及复古风格的前置放大器，这些关键组件构成了一个无懈可击的电路，提供真 正的复古 76 式“蓝条”压缩体验。这个标志性的电路帮助定义了艺术家和制作人的录音室声音，包括 Led Zeppelin, Jack White, Chris Stapleton, The Beatles, Chris Lord-Alge 等人。如今，最顶尖的工程师和音 乐人依然使用同样的动态控制与真正的模拟质感来创造永恒的录音作品。每台 WA76-A 和 WA76-A2 压缩 器都由充满音乐热情的技术人员在 Austin, TX USA 手工测试和检查。 Bryce Young

Warm Audio Austin, Texas USA 注册您的 WA76-A 或 WA76-A2 产品！ 在开始之前，请访问 www.warmaudio.com 注册您的产品。为了确保您能获得正确且不间断的产品保修支持， 请在购买后的14天内注册您的设备。50

WARM AUDIO 向注册了本产品的原始购买者保证，自购买之日起的一年 内，本产品不会出现用料和工艺上的缺陷。本质保不可转让。 未经许可对本产品进行维修保养或对本产品进行电学或机械改造而造成本产品受损的，会导致本质 保失效。质保范围不包括由于滥用本产品、意外损坏、误用本产品以及接线错误、电压或频率不正确、 电源不稳定、接地线断开（对于使用带接地的 3 针插头的产品）等不当电气状况，或者将本产品暴露 在有水汽、湿气、烟雾、明火、沙子或其他碎屑以及极端温度等条件的恶劣环境中而导致的损坏。 WARM AUDIO 将自行决定及时对产品进行修理还是更换。本有限保修仅适用于确 定有缺陷的产品，产品租赁、收入损失等附带成本不在质保范围内。要详细了解质

保内容，或要求我们提供质保服务，请访问 WWW.WARMAUDIO.COM。

本质保适用于在美国销售的产品。如需了解其它国家的质保信息，请联系您当地的 WARM AUDIO 经 销商。本质保提供特定的法律权利，不同的州可能会有所差别。您可能享有本声明未述及的权利，具体 取决于您所在的州。请参考您所在州的法律，或咨询您当地的 WARM AUDIO 零售商，以了解详情。

如果您的产品存在缺陷，但超出了保修期限或不满足保修条件，您也不必担心，我们会为您提供收费合理的维修 服务，让您的产品重新焕发生机。如要沟通维修事宜，或者了解详情，请访问我们的网站 www.warmaudio.com。 如果保养得到，您将能够终身使用 Warm Audio 产品，享受高品质录音音效为您带来的愉悦体验。我们坚信，我们 的产品能够完美工作，为您带来极佳的效果和体验，这才是我们最好的广告。让我们携手并进，来实现这一目标！51

WA76-A / WA76-A2 准确再现了有史以来最快最强大的录音室压缩器之一（支持单通道或双通道），以其 额外“强力”的攻击、强大的动态控制和复古的模拟质感而闻名。通过使用优质的定制组件，如 CineMag 出 品的 O-12（输入）和 5002（输出）变压器，WA76-A 实现了真正的 76 式“蓝条”压缩，以其具有明显模拟特 征的粗糙前置放大器而著称。增加了现代控制功能以实现并行压缩、主动和真实旁路、可选输入阻抗以及 Sidechain 灵活性，WA76-A 成为现代录音工作流程中需要复古音调塑形的理想选择。WA76-A 重新创造 了 Jack White, The Beatles, David Bowie, Led Zeppelin 等艺术家在录音室中使用的传奇音色与控制。 本手册中的信息旨在帮助您快速开始使用 WA76-A / WA76-A2 压缩器。 WA76-A / WA76-A2 准确再现了有 史以来最快最强大的录音室压缩器之一（支持单通道或双通道），以其额外“强力”的攻击、强大的动态控制 和复古的模拟质感而闻名。通过使用优质的定制组件，如 CineMag 出品的 O-12（输入）和 5002（输出）变 压器，WA76-A 实现了真正的 76 式“蓝条”压缩，以其具有明显模拟特征的粗糙前置放大器而著称。增加了 现代控制功能以实现并行压缩、主动和真实旁路、可选输入阻抗以及 Sidechain 灵活性，WA76-A 成为现 代录音工作流程中需要复古音调塑形的理想选择。WA76-A 重新创造了 Jack White, The Beatles, David Bowie, Led Zeppelin 等艺术家在录音室中使用的传奇音色与控制。 本手册中的信息旨在帮助您快速开始使用 WA76-A / WA76-A2 压缩器。

具有真正模拟质感的经典录音室压缩器 WA76-A / WA76-A2 是一款忠实再现的 Vintage 76 Blue Stripe 式 FET 录音室压缩器，并增加了适应现代

关键经典控制 + 现代附加功能 WA76-A 提供了一种不妥协的复古电路设计，拥有所有传统的 76 式压缩控制。新增的功能为寻求适应现 代录音工作流程的工程师和音乐人带来了无与伦比的价值。关于 WA76-A2 的说明：WA76-A2 是一款立体 声单元，并具有不同的附加功能，专为在立体声设备中提供最佳价值而设计。 优质组件与精准的蓝条式电路 正如 Vintage 76 式压缩器从 A 到 D 的修订版本一样，WA76-A 使用了定制的大型核心 CineMag 输入和输 出变压器。WA76-A 还采用了优质的聚酯薄膜电容器、优质电阻器和复古风格的前置放大器。这些关键组 件构成了一个不妥协的电路，提供真正的 Vintage 76 Blue Stripe 式压缩体验 在 Austin, TX 手工测试 如同所有 Warm Audio 设备，WA76-A 由充满音乐热情的技术人员在 Austin, TX USA 进行了精心的手工 测试和检查。52 控制 - 前面板 [WA76-A: 单通道]

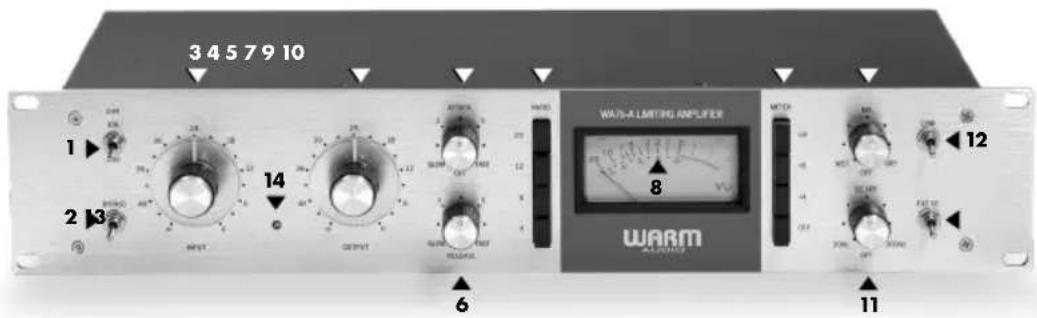

使用标准的 600Ω 输入阻抗来连接模拟麦克风前置放大器、均衡器和其他传统模拟硬件。选择 10kΩ 输入 阻抗以更好地匹配现代音频接口的规格，如从接口中输出轨道以进行外部模拟信号处理。

绕过整个设备，包括压缩和放大，同时允许信号传递给其他设备。

输入控制设定进入 WA76-A/WA76-A2 的信号电平，并确定阈值（即压缩开始的电平）。增加输入电平会导

输出控制调整从 WA76-A / WA76-A2 发出的最终信号电平。一旦通过输入调整了限制或压缩量，输出旋钮 会补偿压缩过程中丢失的增益，并充当化妆增益。为了正确设置和监控输出电平，按下 +4 或 +8 表按钮，并 根据需要调整输出旋钮。

攻击控制调整压缩器响应（衰减）超过阈值的音频输入信号的速度。当设置为“关”时，WA76-A / WA76-A2 实际上处于活动旁路模式，信号通过压缩器的输入和输出部分传递，而不施加压缩。

释放控制调节压缩器在输入音频信号电平低于阈值后恢复到正常状态的时间。

确定一旦信号超过阈值，应用于该信号的压缩程度。

显示输入或输出信号电平，或显示增益减少以便监控和视觉参考。

四个按钮（从上到下）的功能如下：GR - 在表头上显示增益衰减量。+8 - 0VU 对应 +8dBu 的输出电平。+4 - 0VU 对应 +4dBu 的输出电平。按下 OFF 按钮会关闭整个设备，防止音频信号通过 WA76-A/WA76-A2。

此控制决定从压缩器出来的信号中有多少百分比是压缩/受影响的，以及有多少百分比是干燥/未受影响 的。旋转到 100% 逆时针，信号为 100% wet，完全压缩。旋转到 100% 顺时针，压缩器为 100% dry，并作 为活动旁路工作，而信号不会通过压缩器的前置放大器阶段。此设置还可以关闭，以匹配 Vintage 76 式压

可选的 30Hz - 300Hz Sidechain 高通滤波器允许用户防止低于设置的滤波器阈值的频率激活压缩器。虽 然整个频率范围仍然可听并受压缩器影响，但这种技术有助于避免不均匀的动态和过度的低端压缩（如果

激活后面板上的 Sidechain 发送和返回连接。

当表头处于增益衰减模式 (GR) 时，调节此旋钮，将指针的静止位置设置为 0dB，以校准准确的增益衰减测 量。54 连接 - 后面板 [WA76-A: 单通道]

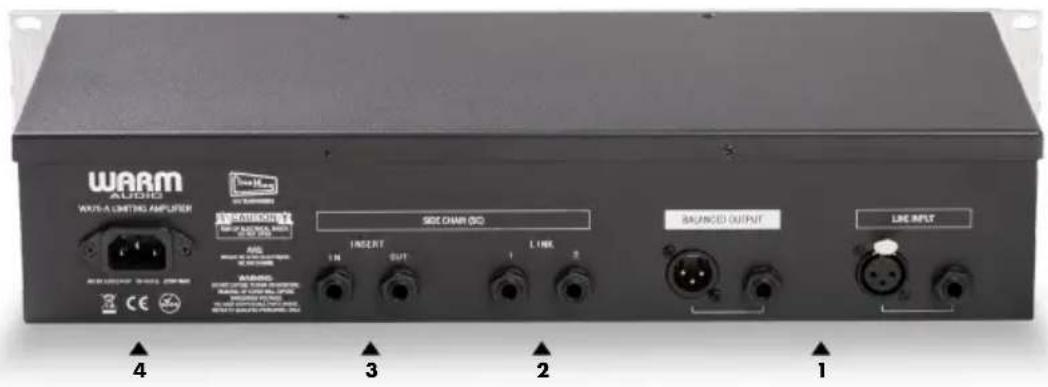

1. 平衡 XLR 和 TRS 输入和输出

平衡输入和输出通过 XLR 和 ¼” TRS 接口提供，方便连接。

串联更多的 WA76-A 压缩器。当使用时，两个通道独立工作，但它们的 Sidechains 是链接的。在这种情况 下，最响亮的通道将决定两个通道的行为。

3. Sidechain 插入 - In 和 2

旁链插入点 - In & 2： 插入均衡器或来自其他设备的音频以控制 WA76-A 上的旁链。插入的音频将决定压

100-230v IEC 入口，通用电源连接器，全球适用，自动调节当地电压。

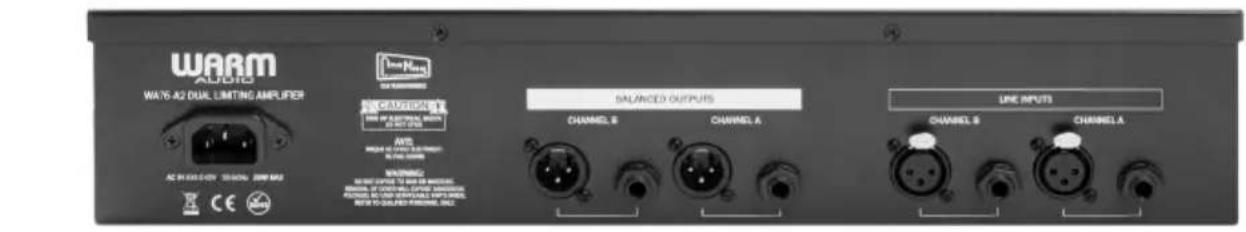

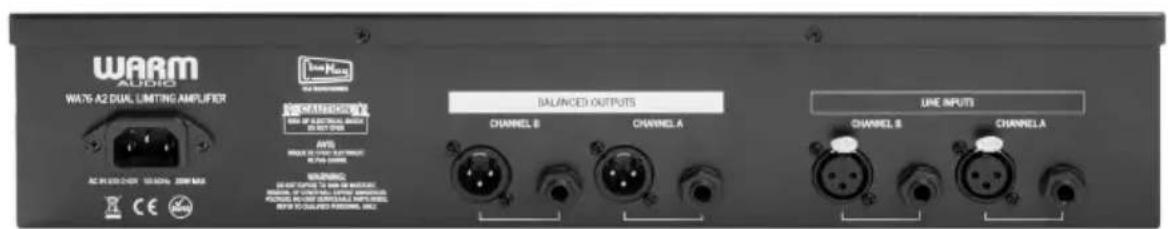

控制和连接 - 前面板和后面板 [WA76-A2: 双通道] 任何与单通道型号共享的规格或控制都将直接标记在 WA76-A2 产品图片下方。有关任何共享功能的详细描 述，请参考上方 WA76-A（单通道）技术规格部分的描述。任何独特的双通道功能将在下文中详细说明。

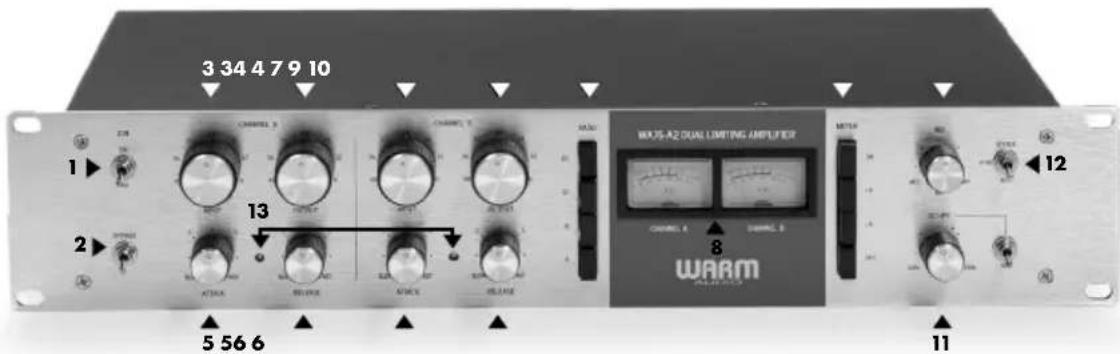

选择三种双通道操作模式之一。立体声链接： 两个通道独立工作，但它们的 Side- chains 是链接的。在这种情况下，最响亮的通道将决定两个通道的行为。主-从模 式： 仅左通道的 Sidechain 将决定两个通道的操作方式。双单声道： 每个通道独立 运行，所有控制作用于发送到该通道的音频内容。

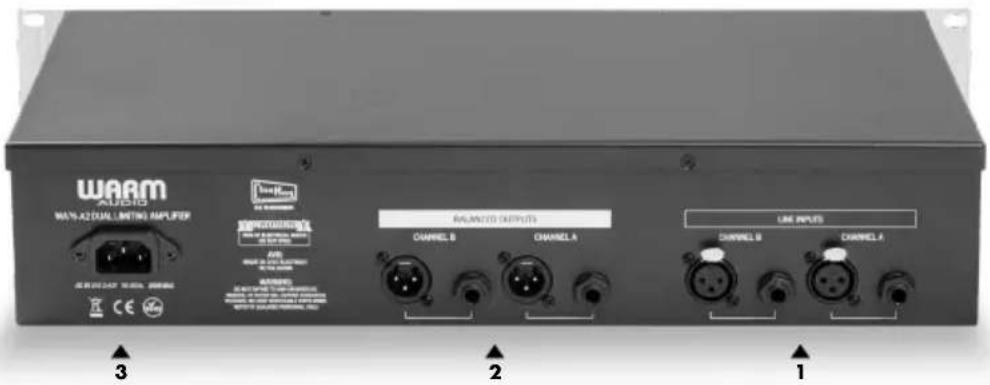

提供通道 1 和通道 2 的平衡输入，使用 XLR 和 ¼” TRS 接口，方便连接。

提供通道 1 和通道 2 的平衡输出，使用 XLR 和 ¼” TRS 接口，方便连接。

100-230v IEC 入口，通用电源连接器，全球适用，自动调节当地电压。

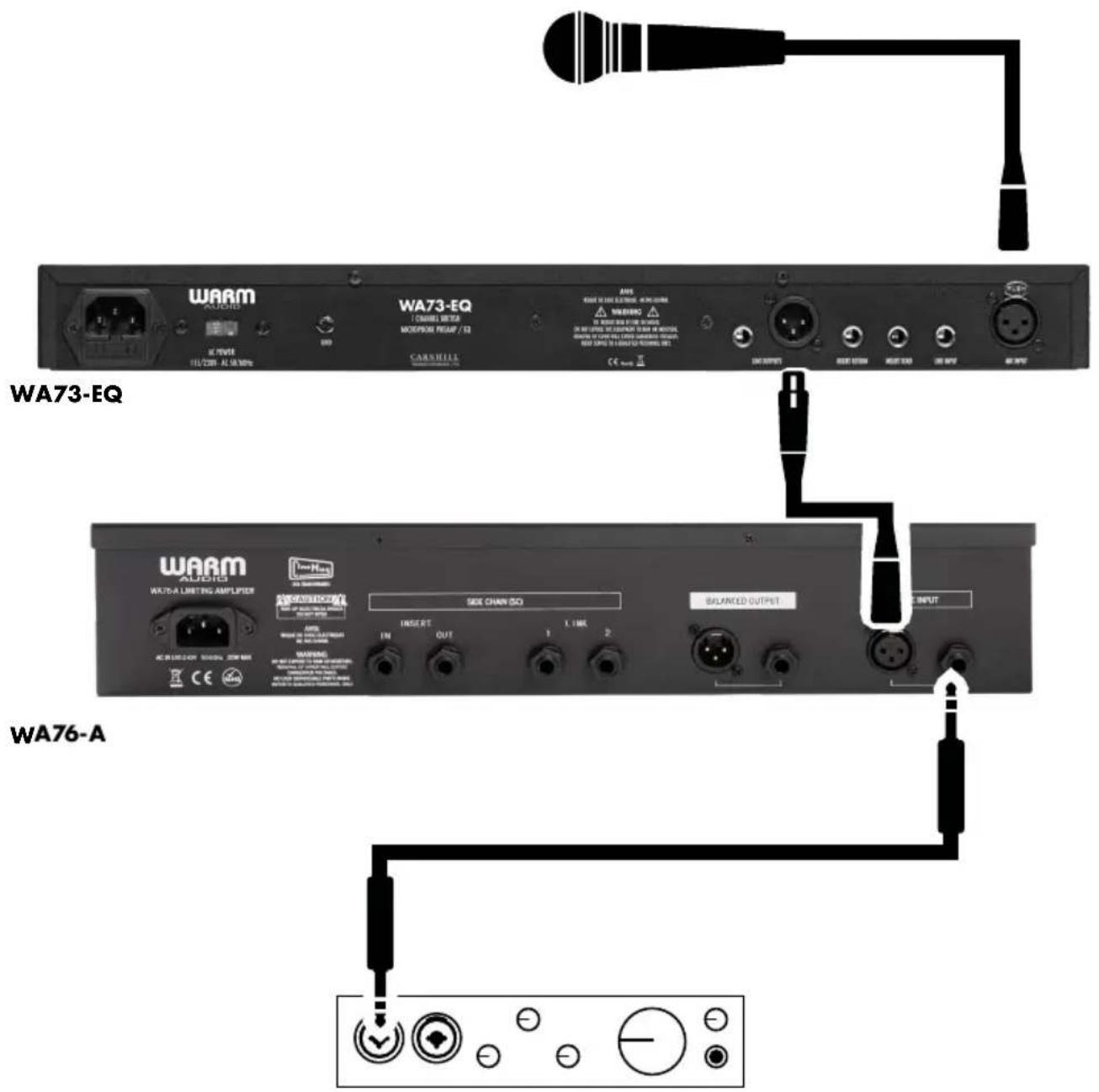

在此示例中，麦克风连接到 WA73-EQ 的输入端，然后通过平衡 XLR 线缆将信号发送到 WA76-A 压缩器，

再将信号输入到录音接口/录音机的 LINE LEVEL 输入端。 注意： 使用录音设备上的 Line Level 输入，而不是麦克风或乐器级别的输入。58 WA76-A2 样本连接图 [双通道]

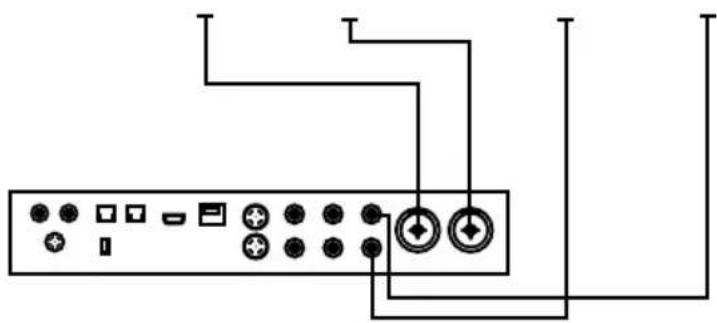

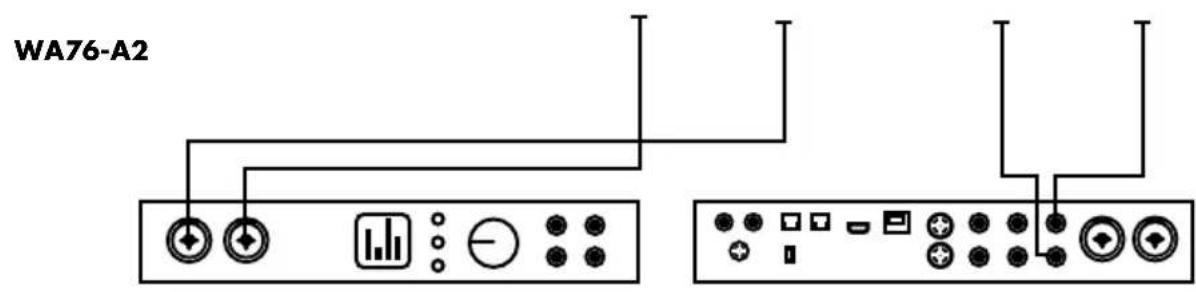

在此示例中，两个平衡 TRS 电缆连接到音频接口的输出端，将信号通过平衡 TRS 线缆发送到 WA76-A2 压

缩器。然后，WA76-A2 将音频以 LINE LEVEL 传送到您的录音接口/录音机的平衡 TRS 输入端。

注意： 使用录音设备上的 Line Level 输入，而不是麦克风或乐器级别的输入 WA76-A2 WA76-A259

注意： 列出的大多数规格和组件数量为“每通道”

• 忠实再现的复古“蓝条” FET 压缩器，增加了录音功能

• 100% 离散音频信号通路，使用 600Ω 输入阻抗衰减器

• 可选 10kΩ 输入阻抗，以更好地匹配现代音频接口规格

• 主动旁路，用于将设备作为线路放大器使用，和 True Bypass 选项，用于 A/B 比较

• 使用来自 CineMag USA 的高品质 O-12 输入和 5002 输出变压器

• 复古规格的攻击和释放：攻击 = 20 µS - 800 | 释放：50 mS - 1.1秒

• “All-Buttons-In” 设置，适用于实验性和硬限制器音色

• 总谐波失真 (THD+N)：-58dB (在 -18dBu 时)60

1. 阅读本须知请确保在使用本产品之前阅读全部安全操作须知。

2. 保存本须知请保留本安全操作须知，以供日后查阅。

3. 留意所有警告请务必遵守产品上的所有 警告以及操作须知中的所有警告。

4. 遵循所有须知请遵循所有操作和使用须知。

5. 请勿在近水处使用本设备请勿在近水处或潮湿处使用本设备 （比如潮湿的地下室或游泳池边）。

7. 请勿堵塞任何通风口。请按照厂家指示安装产品

8. 请勿将本设备安装在热源附近，包括暖气片 、暖通空调 通风口、炉灶或其它会发热的设备（包括扩音器）。

9. 请勿妨碍极性插头或接地插头发挥安全作用。极性插头有两 个管脚，一个宽一个窄。接地插头有两个管脚和

一个接地管 脚。较宽的管脚和接地管脚均可发挥安全作用。如果我们的插 头无法适配您的插座，请咨询电工 可否将此插座更换为旧版。

10. 保护电源线不被踩踏或挤压，尤其是插头部 位、方便插座和从设备中伸出的地方。

11. 仅可使用生产商规定的附件或配件。

12.仅可使用生产商指定的或随产品共同售卖的手推车、支架、三角架、托架或桌子。如果您使用手推车或者机 架，那么在 推动装有设备的推车时须小心， 避免翻车造成设备损伤。

13. 若遭遇雷雨天气或长期不使用，则请拔掉设备的插头。

14. 维修工作须由有资质的专业人员进行操作。若设备因下述原因造成 损坏，例如电源线或插头损坏，液体渗入

或异物 掉入设备之中，设备暴露于雨中或潮湿环境中，设 备无法正常运行或曾掉落，则需进行修理。

15. 注意：这些维修须知仅适用于有资质的专业人 员。为降低触电风险，除非您有相应资质，否则 请勿进行操作
