Type de produit	Compresseur audio FET analogique discret
Marque	Warm Audio
Modèle	WA76-A (monocanal) / WA76-A2 (stéréo)
Catégorie	Compresseur audio
Format	Rack 2U 19 pouces
Alimentation	100-230 V CA, 50/60 Hz, universelle avec adaptation automatique
Nombre de canaux	1 (WA76-A) ou 2 (WA76-A2)
Transformateurs	CineMag USA : O-12 (entrée) et 5002 (sortie)
Impédance d'entrée	Sélectionnable 600 Ω ou 10 kΩ
Attaque	20 μs – 800 μs
Relâchement	50 ms – 1,1 s
Rapport (Ratio)	Réglable (viseur non précisé)
Réponse en fréquence	±1 dB de 20 Hz à 20 kHz
Gain total	58 dB
Rapport signal/bruit (SNR)	84 dB
Distorsion (THD+N)	-58 dB (à -18 dBu)
Entrées / Sorties	XLR et TRS équilibrées
Fonctions spéciales	Mix Dry/Wet 100%, filtre sidechain passe-haut 30-300 Hz, lien stéréo, insertion sidechain externe, mode « All-Buttons-In », bypass vrai et actif
Entretien et nettoyage	Nettoyez uniquement avec un chiffon sec. Confiez toute réparation à un personnel qualifié.
Informations générales	Fabriqué à Austin, Texas, USA. Garantie 1 an (enregistrement dans les 14 jours). Service hors garantie disponible.

FOIRE AUX QUESTIONS - WA76A Warm Audio

Quels transformateurs sont utilisés dans le WA76-A ?

Le WA76-A utilise des transformateurs d'entrée O-12 et de sortie 5002 de CineMag USA, fabriqués selon les spécifications Reichenbach Engineering.

Comment régler l'impédance d'entrée ?

Utilisez le sélecteur d'impédance d'entrée sur le panneau avant : 600 Ω pour équipements analogiques traditionnels, 10 kΩ pour interfaces audio modernes.

Qu'est-ce que le mode "All-Buttons-In" ?

Ce mode enfonce tous les boutons de ratio simultanément, produisant un son expérimental et un effet de limiteur dur, typique des compresseurs vintage.

Comment utiliser le filtre passe-haut de sidechain ?

Réglez le filtre de 30 à 300 Hz pour éviter que les basses fréquences déclenchent la compression, tout en laissant le signal complet audible.

Puis-je utiliser le WA76-A en stéréo ?

Oui, grâce à la fonction de lien stéréo. Pour le modèle WA76-A (mono), vous pouvez chainer deux unités via les entrées stéréo link. Le modèle WA76-A2 est stéréo intégré.

Comment effectuer un bypass ?

Utilisez le commutateur True Bypass pour un bypass complet du circuit. Le contrôle d'attaque sur "Off" active un bypass actif sans compression mais avec le préampli.

Quelle est la période de garantie ?

La garantie est d'un an à compter de la date d'achat pour le premier acheteur. Elle est non transférable et nécessite un enregistrement dans les 14 jours sur www.warmaudio.com.

Où est fabriqué le WA76-A ?

Le WA76-A est assemblé et testé à la main à Austin, Texas, USA par des techniciens qualifiés.

Que faire en cas de problème hors garantie ?

Warm Audio propose un service de réparation payant. Contactez-les via www.warmaudio.com pour plus d'informations.

Comment nettoyer le WA76-A ?

Nettoyez l'appareil uniquement avec un chiffon sec. N'utilisez pas de produits liquides ou abrasifs. Pour toute réparation, confiez l'appareil à un personnel qualifié.

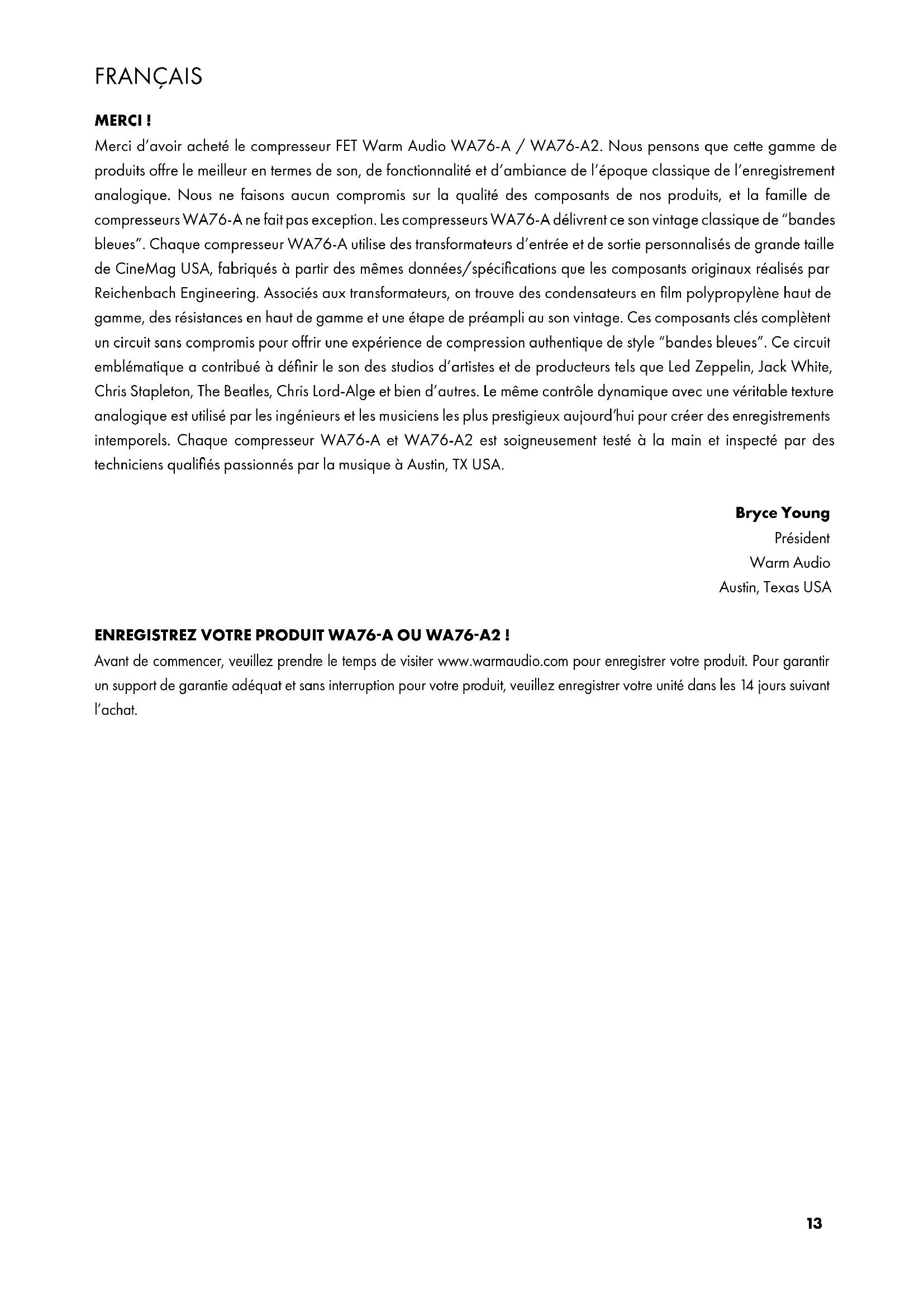

MODE D'EMPLOI WA76A Warm Audio

Merci d'avoir acheté le compréseur FET Warm Audio WA76-A / WA76-A2. Nous pensons que cette gamme de produits offre le meilleur en termes de son, de fonctionnalité et d'ambiance de l'époque classique de l'enregistrement analogique. Nous ne faisonsaucumcompromis surla qualite des composants de nos produits,et la famille de comprisseurs WA76-A ne fait pas exception. Les compresseurs WA76-A delivrent ce son vintage classique de "bandes bleues". Chaque compresseur WA76-A utilise des transformateurs d'entrée et de sortie personalisés de grande taillde CineMag USA, fabriqués à partir des mêmes données/specifications que les composants originaux réalisés par Reichenbach Engineering. Associés aux transformateurs, on trouve des condensateurs en film polypropylene haut de gamme,des résistances en haut de gamme et une étapede préampli au son vintage.Ces composants clés complètement un circuit sans compromis pour offrir une experience de compression authentique de style "bandes bleues". Ce circuit emblématique a contribué à définir le son des studios d'artistes et de producteurs tels que Led Zeppelin, Jack White, Chris Stapleton, The Beatles, Chris Lord-Alge et bien d'autres. Le même contrôle dynamique avec une veritable texture analogue est utilisé par les ingénieurs et les musiciens les plus prestigieux aujourd'hui pour creer des enregistements intemporels. Chaque compréseur WA76-A et WA76-A2 est soigneusement testé à la main et inspecté par des techniciens qualifiés passions par la musique à Austin, TX USA.

Bryce Young

Président

Warm Audio

Austin, Texas USA

Avant de commencer, veuillez prendre le temps de visiter www.warmaudio.com pour enregistrer votre produit. Pour garantir un support de garantie adequat et sans interruption pour votre produit, veuillez enregistrer libre dans les 14 jours suivant l'achat.

FRANÇAIS

Déclaration de GARANTIE

Warm Audio garantit que ce produit est exempt de defaults de matériaux et de fabrication pendant un an à compter de la date d'achat pour le premier acheteur au nom duquel ce matériel est enregistré. Cette garantie n'est pas transférable.

Cette garantie est annulée en cas de dommage resultant d'une réparation non autorisée de cet apparéil ou d'une modification électrique ou mécanique de cet apparéil. La présente garantie ne couvre pas les dommages représentant d'abus, de dommages accidentels, de mauvaise utilisation, de conditions électriques inappropriées telles que cablage incorrect, tension ou fréquence incorporetés, alimentation instable, déconnexion à la terre (pour les produits nécessitant un cable d'alimentation à 3 broches, mis à la terre), ou de l'exposition à des conditions environnementales hostiles telles que la buee, l'humidité, la fumée, le feu, le sable ou d'autres débris et les températures extrêmes.

Warm Audio réparera ou remplaça ce produit en temps youlu, à sa seule discrétion. Cette garantie limite s'applique uniquement aux produits jugés défectueux et ne couvre pas les frais accessoires tels que la location d'équipment, la perte de revenus, etc. Rendez-vous sur www.warmaudio.com pour plus d'informations sur votre garantie ou pour faire appel au service de garantie.

Cette garantie s'applique aux produits vendus aux États-Unis d'Amérique. Pour obtenir des informations sur la garantie dans tout autre pays, veillez vous adresser à votre distributeur Warm Audio local. Cette garantie prévoit des droits légaux spécifique qui peuvent varier d'un état à l'autre. Selon l'état dans lequel vous vivez, vous pouze avoir des droits en plus de ceux couverts dans cette déclaration. Veillez vous reférer aux lois de votre état ou consulter toute revendeur Warm Audio local pour plus d'informations.

SERVICE HORS-GARANTIE

Si vous avez un apparéil défectueux en dehors de notre période ou de nos conditions de garantie, nous sommes toujours la pour vous et pouvons réparer votre unité moyenant des frais de service modestes. Veuillez nous rendre visite sur www.warmaudio.com pour nous contacter au sujet de la réparation ou pour plus d'informations.

Avec des soins appropriés, notre équipement Warm Audio devrait durer toute une vie et offrir toute satisfaction. Nous pensons que la meilleure publicity que nous puissions avoir est une unité qui fonctionne correctement et qui est mise à profit. Travaillons Ensemble pour y arriver.

FRANÇAIS

MAINTENANT, COMMENÇONS!

Le WA76-A / WA76-A2 reproduit fidèlement l'un des compresseurs de studio les plus rapides et puissants de tous les temps (avec un ou deux canaux), connu pour son attaque particulièrement « accrocheuse», son puissant contrôle dynamique et son grain analogue vintage. Utilisant des composants haut de gamme et personnalisés comme les transformateurs O-12 (entree) et 5002 (sortie) de CineMag, le WA76-A atteint une compression authenticate de style 76 « blue stripe», réputée pour son préampli rugueux avec un caractère indéniablement analogique. Les commandes modernes ajoutées pour obtenir une compression parallèle, un bypass actif et vrai, une impédance d'entrée selectionnable et une flexibilité de sidechain font du WA76-A un besoin idéal pour les flux de travail d'enregistrement modernes nécessitant une modelisation du ton vintage. Le WA76-A recrée le son légendaire et le contrôle de la compression de style 76 vintage utilisé en studio par des artistes comme Jack White, The Beatles, David Bowie, Led Zeppelin et bien d'autres.

Les informations containues dans ce manuel sont rédigées pour vous aid àCOMMencerrapidement àutiliser notre comprésseur WA76-A / WA76-A2.

CHARACTERISTIQUES, COMMANDES ET SPECIFICATIONS TECHNIQUES

d'un microphone ouvert pour empêcher l'annulation de phase entre les microphones.

Compression de Studio Classique avec une Touche Analogue Authentication

Le WA76-A / WA76-A2 est une création fidèle du compresseur de studio FET de style vintage 76 "bandes bleues" avec des fonctionnalités supplémentaires pour répondre aux flux de travail d'enregistrement modernes.

Commandes Classiques Critiques + Ajouts Modernes

Le WA76-A offre une conception de circuit vintage sans compromis avec tous les contrôles de compression de style 76 traditionnels. Les fonctionnalités ajoutées offrent une valeur sans precedent pour les ingénieurs et les musiciens à la recherche d'un équipement adaptable qui s'intègre dans les flux de travail d'enregistrement modernes. Une Note sur le WA76-A2: Le WA76-A2 est une unité stéreo et possée des fonctionnalités supplémentaires conçues pour offrir une valeur optimale dans une unité stéreo.

Composants Premium & Circuiterie de Style Bandes Bleues Precise

Tout comme dans les compresseurs de style vintage 76 de la révision "A" à "D", le WA76-A utilise des transformateurs d'entrée et de sortie CineMag sur grand cœur personalisés. Le WA76-A utilise des condensateurs en film polypropylène haut de gamme, des résistances en haut de gamme et une étape de préampli au son vintage. Ces composants clés comptêtent un circuit qui ne faitaucun compromis pour offrir une expérience de compression authentique de style "bandes bleues".

Testé à la Main à Austin, TX

Comme tout l'équipment Warm Audio, le WA76-A est méticuleusement testé à la main et inspecté par des techniciens qualifiés passionnés de musique à Austin, TX USA.

1. Selecteur d'Impedance d'Entrée

Utilisez l'impédance d'entrée standard de 600Ω pour connecter des préamplis micro analogiques, des égaliseurs et d'autres équipements analogiques traditionnels. Sélectionnez l'impédance d'entrée de 10kΩ pour moins correspondre aux specifications modernes des interfaces audio, comme le passage des pistes de l'interface pour le traitement du signal analogue externe.

2. Commutateur True Bypass

Bypass l'ensemble de l'unité, y compris la compression et l'amplification, tout en permettant au signal de passer à travers d'autres équipements.

3. Gain d'Entrée/Seuil Gain d'Entrée/Seuil

La commande d'entrée règle le niveau du signal entrant dans le WA76-A/WA76-A2 et détermine le seul (le niveau auquel la compression commence). L'augmentation du niveau d'entrée entraîne une limitation ou une compression plus forte.

4.Sortie

Le contrôle de sortie ajusté le niveau final du signal sortant du WA76-A / WA76-A2. Une fois que vous avez régle le niveau de limitation ou de compression avec le contrôle d'entrée, le bouton de sortie compensé toute perte de gain durant le processus de compression et agit comme un gain de maquillage. Pour régler et surveiller correctement le niveau de sortie, appuyez sur le bouton +4 ou +8 Meter et ajustez le bouton de sortie selon vos besoins.

5. Attaque

L'attaque ajuste la rapidité avec laquelle le compresseur réagit (attenué) le niveau du signal audio entrant qui dépasse le seuil. Lorsqu'il est régle sur "off", le WA76-A / WA76-A2 est effectivement en mode bypass actif, avec le signal passant à travers les sections d'entrée et de sortie du compresseur sans compression appliquée.

6. Relâchement

Le relâchement contrôle le temps nécessaire au compresseur pour revenir à son état normal après que le niveau du signal audio d'entrée soit tombé en dessous du seuil.

7. Ratio

Détermine le degré de compression appliqué au signal une fois qu'il dépasse le seuil.

8. Metre VU

Affiche le niveau du signal d'entrée ou de sortie, ou la réduction de gain pour la surveillance et la réference visuelle.

9. Reglage du Metre

La fonction des quatre boutons (de haut en bas) est la suivante: GR - affiche la réduction de gain sur le mètre. +8 - 0VU correspond à un niveau de sortie de +8dBu. +4 - 0VU correspond à un niveau de sortie de +4dBu. Appuyer sur le bouton OFF est int complètement l'unité, empêchant ainsi le passage du signal audio à travers le WA76-A/WA76-A2.

10. Mix Dry/Wet

Ce contrôle détermine quel pourcentage du signal sortant du compresseur est compressé/effet et quel pourcentage est sec/non affecté. Lorsqu'il est régle à 100% dans le sens antithoraire, le signal est 100% "humide" et complètement compressé. À 100% dans le sens horaire, le compresseur est 100% "sec" et agit comme un bypass actif sans que le signal passe par l' étape de préampli du compresseur. Le réglage peut également être désactivé pour correspondre au comportement exact d'un compresseur de style vintage 76.

11. Filtre Passe-Haut de Sidechain

Un filtré passé-haut de sidechain Sélectionnable de 30Hz à 300Hz permet à l'utilisateur d'éviter que les fréquences en dessous du seuil de filtré régle n'activent le compresseur. Bien que l'ensemble de la plage de fréquences reste audible et influencée par le compresseur, cette technique aide à éviter les dynamiques inégales et la compression excessive des basses si ce n'est pas l'effet déséré.

12. Lien Stereó

Active les deux entrees de liaison stéreo sur le panneau arrêté.

13. Sidechain Externe

Active les connexions d'envoi et de回头 de sidechain sur le panneau arrriere.

14. Potentiomètre de réglage du VU-mètre

Lorsque le mètre est en mode de réduction de gain (GR), ajustez ce bouton pour régler la position de repos de l'aiguille à 0dB afin de calibrer pour une mesure précise de la réduction de gain.

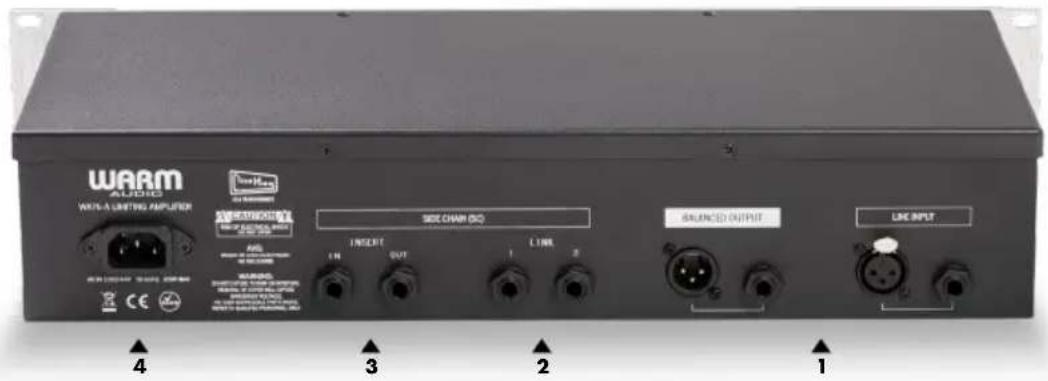

1. Entres et Sorties XLR & TRS Balancées

Les entrées et sorties balancées sont fournies sur une connexion XLR et 14 TRS pour plus de commodité. Les entrées et sorties balancées sont fournies sur une connexion XLR et 14 TRS pour plus de commodité.

2. Entres Stereo Link - 1 & 2

Chainez d'autres compresseurs WA76-A en série. Lorsquils sont utilisés, les deux canaux fonctionnent independament, mais leurs sidechains sont liés. Dans ce cas, le canal le plus fort déterminera le comportement des deux canaux.

3. Insertions de Sidechain - In & 2

Insérez un égaliseur ou un signal audio d'un autre appeareil pour contrôler le sidechain du WA76-A. L'audio entrant dans l'insertion déterminera quand le compréseur applique la compression.

4. Connecteur d'Alimentation Câble IEC

Connexion d'alimentation universelle IEC 100-230v. Fonctionne dans le monde entier, s'ajuste automatiquement à la tension locale.

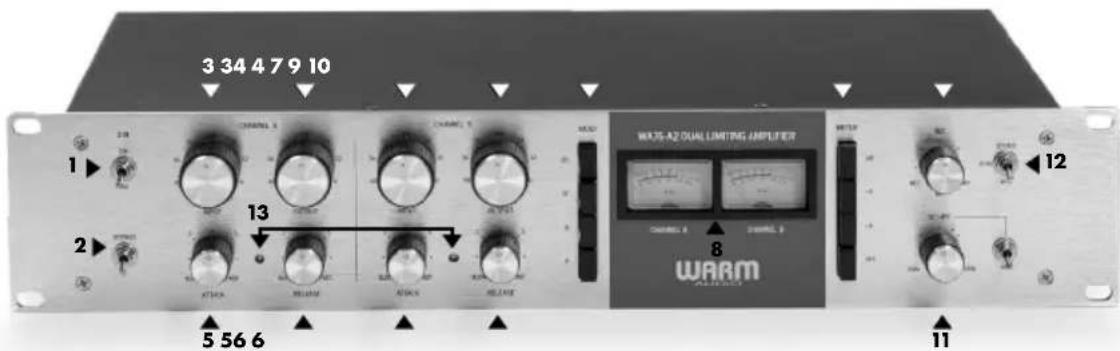

COMMANDES & CONNEXIONS - PANNEAUX AVANT ET ARRIÈRE [WA76-A2 : DOUBLE CANAL]

Toute spécification ou commande partagée avec le modele à canal unique sera simplement etiquetee sous les images du produit WA76-A2. Pour des descriptions détaillées de toute fonctionnalité ou caractéristique partagée, veuillez vous reférer aux descriptions trouvées dans la section des specifications techniques du WA76-A (canal unique) ci-dessus. Toute fonctionnalité distincte pour les deux canaux sera expliquée en detail ci-dessous.

1. Selecteur d'Impedance d'Entrée
2. Commutateur True Bypass
3. Gain d'Entrée/Seuil
   4.Sortie
4. Attaque
5. Relachement
6. Ratio
7. VU Metre
8. Reglage du Metre
9. Mix Dry/Wet
10. Filtre Passe-Haut Sidechain
11. Selecteur de Mode de Fonctionnement

Selectionnez entre trois modes de fonctionnement à 2 canaux. Lien Stéreó : Les deux canaux fonctionnent independamment, mais leurs sidechains sont liés. Dans ce cas, le canal le plus fort détermine le comportement des deux canaux. Principal-secondeaire : Seul le sidechain du canal gauche dicte le fonctionnement des deux canaux. Double Mono : Chaque canal fonctionne independamment, tous les contrôle s'appliquant au matériel envoyé à son propre canal.

1. Potentiomètre de réglage du VU-metre

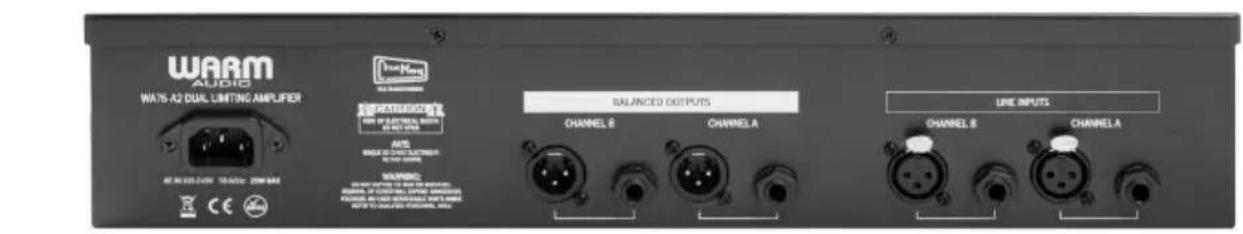

1. Entres XLR & TRS Balances

Des entrées balancées pour les canaux 1 et 2 sont fournies sur une connexion XLR et 14 TRS pour plus de commodité.

2. Sorties XLR & TRS Balancées

Des sorties balancées pour les canaux 1 et 2 sont fournies sur une connexion XLR et 14 TRS pour plus de commodité.

3. Connecteur d'Alimentation Cable IEC

Connexion d'alimentation universelle IEC 100-230v. Fonctionne dans le monde entier, s'ajuste automatiquement à la tension locale.

RECORDING INTERFACE

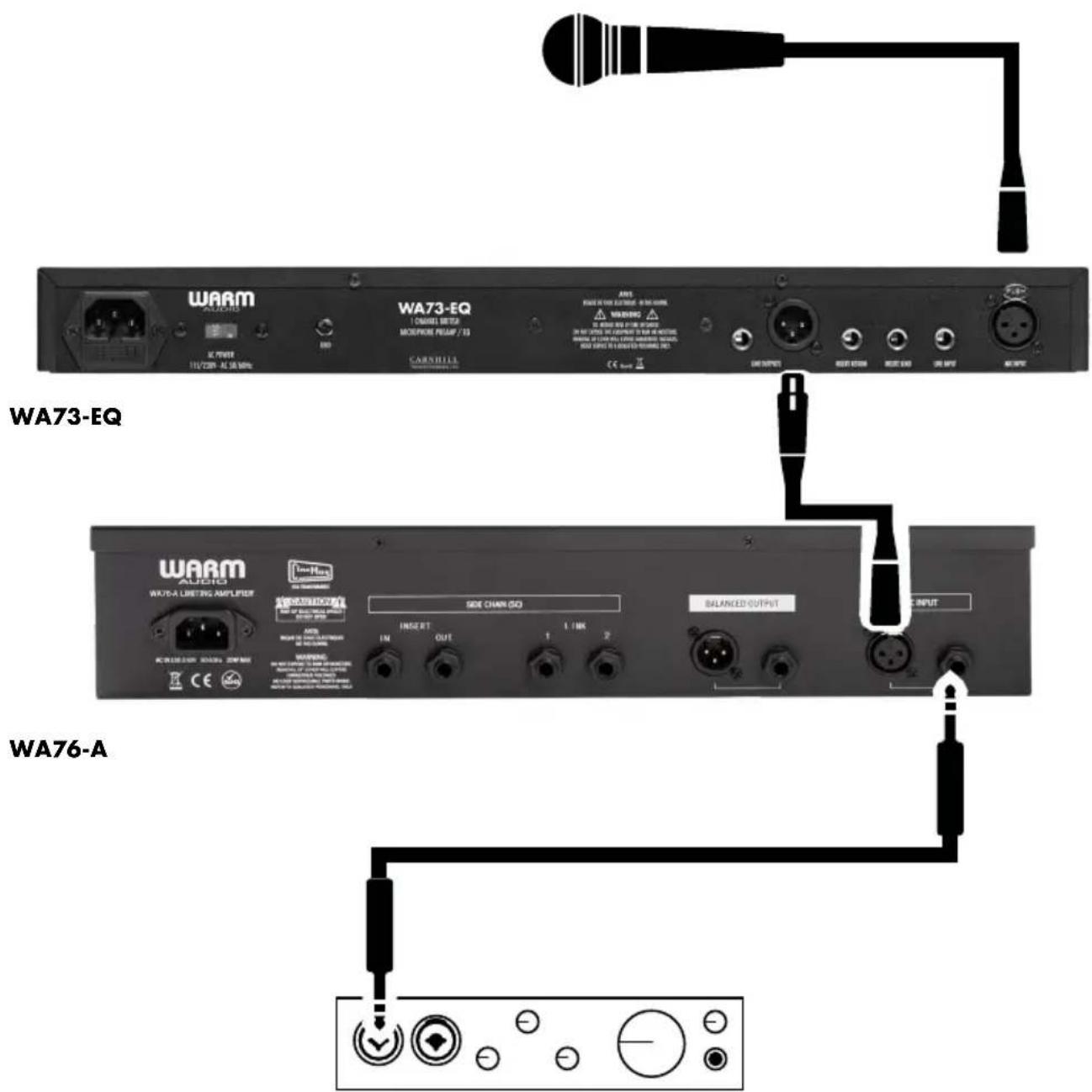

Chaine de signal audio de base

Dans cet exemple, un microphone est connecté à l'entrée d'un WA73-EQ, qui envoie le signal dans le compresseur WA76-A via un cable XLR équilibré, lequel alimente l'entrée LINE LEVEL de votre interface ou enregistreur.

Remarque : Il est important d'utiliser une entrée LINE LEVEL sur votre appareil d'enregistrement jusqu'à une entrée microphone ou instrument.

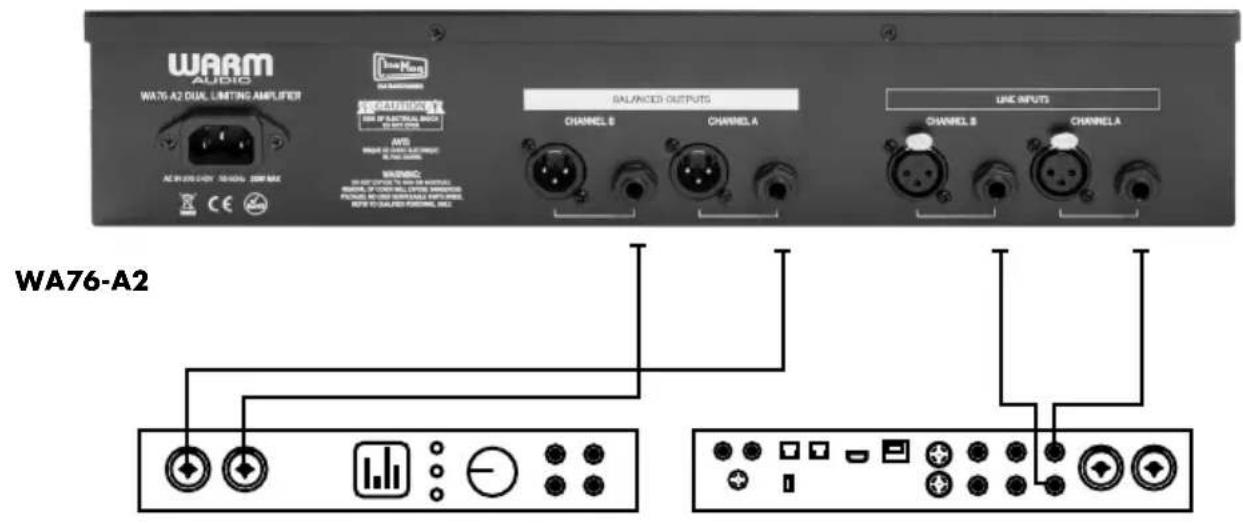

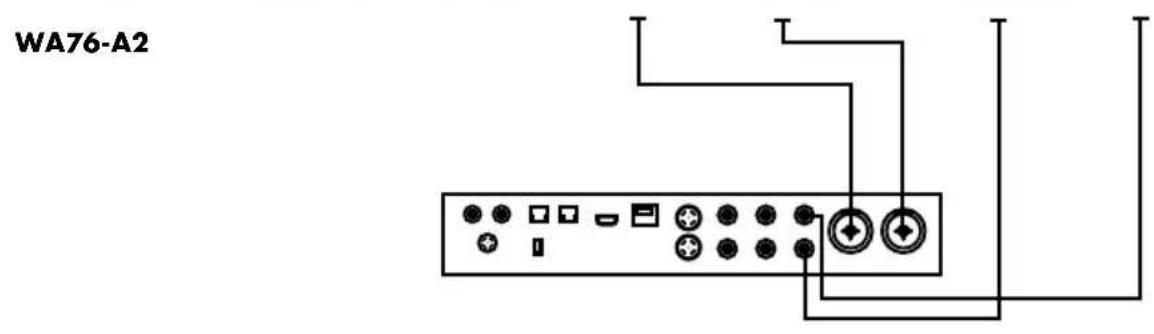

Acheminement de l'Audio pour le Traitement Analogique

Dans cet exemple, deux cables TRS balances sont connectés aux sorties d'une interface audio, qui envoie le signal dans le compresseur WA76-A2 via des cables TRS balances. Le WA76-A2 envoie ensuite l'audio au niveau LIGNE vers les entrées TRS balances de votre interface d'enregistrement/enregistreur.

Remarque: il est important d'utiliser une entrée de niveau ligne sur votre appareil d'enregistrement只想 qu'une entrée microphone ou instrument.

SPECIFICATIONS

Note: La plupart des specifications et des composants listed sont "par canal"

• Compresseur FET discret 100% analogue
• Reproduction fidèle du compresseur FET vintage « Blue Stripe » avec des fonctionnalités d'enregistrement supplémentaires
  Options du VU-metre:Réduction de gain Sortie +8 dB Sortie +4 dB «Off » étéint l'unité
  Alimentation universelle IEC 100-230v
• Amplificateur de sortie à niveau ligne en classe A
• Chemin de signal audio 100% discret utilisant un attenuateur d'impédance d'entrée de 600 Ω
  Impedance d'entree selectionnable a 10k pour moins correspondre aux specifications des interfaces audio modernes
• Contrôle de mixage sec-humide à 100%
  Filtre salle-haut sidechain variable : 30 - 300 Hz, 12 dB/octave
  Lien stereo 1 / 4^ et acces sidechain externe
• Bypass actif pour utiliser l'unité comme amplificateur de ligne et option de vrai bypass pour des comparaisons A/B
  Chassis rack 2U 19"
• Transformateurs d'entrée O-12 et de sortie 5002 de qualite supérieure de CineMag USA
• Attaque et relâchement selon les spécifications vintage : Attaque = 20 μS - 800 μS | Relâchement : 50 ms - 1,1 seconde
  Mode « All-Buttons-In » pour dessons experimentaux et de limiteur dur
• Réponse en fréquence: ± 1 dB de 20 Hz à 20 kHz
• Entrées et sorties équilibriées XLR et TRS
• Gain total de l'amplificateur: 58 dB
  Rapport signal/bruit (SNR): 84 dB
  Distorsion harmonique totale (THD + N) : -58 dB (a - 18 dBu)

CONSIGNES DE SECURITE IMPORTANTES

1. Lisez ces consignes - Toutes les consignes de sécurité et d'utilisation doivent être lues avant d'utiliser ce produit.
2. Conservez ces consignes - Les consignes de sécurité et d'utilisation doivent'être conservées pour réference ultérieure.
3. Respectez tous les avertissements - Tous les avertissements sur l'objet et dans les consignes d'utilisation doivent être respectés.
4. Suivez toutes les consignes - Toutes les consignes de fonctionnement et d'utilisation doivent être suivies.
5. N'utilisez pas cet apparéil à proximité d'eau - L' apparéil ne doit pas être utilisé à proximité d'eau ou d'humidité - par exemple, dans un sous-sol humide ou pres d'une piscine...
6. Nettoyez uniquement avec un chiffon sec.
7. Ne bloquez aucune ouverture d'airation. Installez conformement aux instructions du fabricant.
8. Ne l'installez pas à proximé de sources de chaleur telles que radiateurs, bouches de chaleur, poëles ou autres apparèils (y compris les amplificateurs) produit de la chaleur.
9. Ne modifie pas le dispositif de sécurité de la fiche polarisée ou de la mise à la terre. Une fiche polarisée a deux lames dont l'une est plus large que l'autre. Une fiche de mise à la terre a deux lames et une troisième broche de mise à la terre. La lame large ou la troisième broche est fournie pour votre sécurité. Si la fiche fournie ne rentre pas dans votre prise, consultez un electricien pour replacer la prise absolète.
10. Evitez de piétiner ou de pincer le cordon d'alimentation, en particulier au niveau des fiches, des prises de courant et au niveau de leur sortie de l'appareil.
11. Utilisez uniquement les pieces / accessoires specifiés par le fabricant.
12. Utilisez uniquement avec le chariot, le pied, le trépied, le support ou la table spécifique par le fabricant ou vendus avec l'appareil. Lorsqu'un chariot ou un rack est utilisé, faites attention lorsque vous déplacez la combinaison chariot / apparéil pour éviter les blessures dues au renversement.
13. Debranchez l'appareil en cas d'orage ou lorsque vous ne l'utilise pas pendant une longue période.
14. Confiez toute réparation à un personnel qualifié. Un entretien de l'appareil est nécessaire lorsqu'il est endommagé de chaque manière que ce soit, par exemple si le cordon d'alimentation ou la fiche est endommagé, si un liquide a été renversé ou si des objets sont tombés dans l'appareil, s'il a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement ou s'il est tombé.
15. MISE EN GARDE: Ces instructions de maintenance sont destinées à un personnel de maintenance qualifié. Afin de réduire les risques d'électrocution, n'effectuez aucune opération de maintenance autre que celles décrites dans les instructions d'utilisation, à moins d'être qualifié pour le fair.
