MERKMALE, STEUERUNGEN & TECHNISCHE SPEZIFIKATIONEN

Klassische Studio-Kompression mit echtem Analogcharakter Der WA76-A / WA76-A2 ist eine getreue Nachbildung des Vintage 76 Blue Stripe-Stil FET-Studiokompressors, mit zusätzlichen Funktionen, um moderne Aufnahme-Workflows zu unterstützen. Kritische klassische Steuerungen + Moderne Ergänzungen Der WA76-A bietet ein kompromissloses Vintage-Schaltungsdesign mit allen traditionellen 76-Stil-Kompressions- steuerungen. Die hinzugefügten Funktionen bieten beispiellosen Wert für Ingenieure und Musiker, die nach an- passungsfähigem Equipment suchen, das in moderne Aufnahme-Workflows passt. Eine Anmerkung zum WA76-A2: Der WA76-A2 ist eine Stereo-Einheit und verfügt über zusätzliche Funktionen, die speziell für den optimalen Wert in einer Stereo-Einheit entwickelt wurden. Hochwertige Komponenten & Präzise Blue Stripe-Stil-Schaltung Wie bei den Vintage 76-Stil-Kompressoren von Revision A bis D verwendet der WA76-A maßgeschneiderte Ein- und Ausgangstransformatoren von CineMag mit großem Kern. Der WA76-A verwendet hochwertige Polyfilm-Kondensa- toren, Hochwertig Widerstände und eine Vorverstärkerstufe im Vintage-Stil. Diese Schlüsselkomponenten vervollstän- digen einen Schaltkreis, der keine Kompromisse eingeht und ein authentisches Kompressionserlebnis im Vintage 76 Blue Stripe-Stil bietet. Handgeprüft in Austin, TX Wie alle Produkte von Warm Audio wird der WA76-A sorgfältig von geschulten Technikern mit einer Leidenschaft für Musik in Austin, TX USA getestet und inspiziert.40 STEUERUNGEN - FRONT PANEL [WA76-A: SINGLE-CHANNEL]

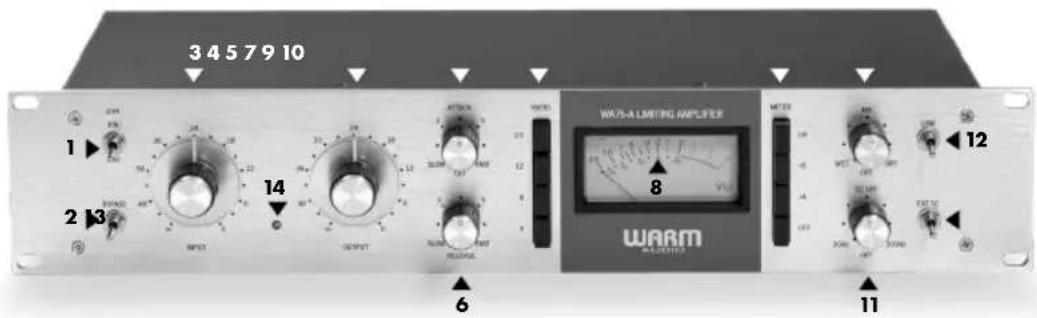

1. Eingangsimpedanz-Wahlschalter

Verwenden Sie die standardmäßige 600Ω Eingangsimpedanz, um analoge Mikrofonvorverstärker, Equalizer und andere traditionelle analoge Hardware anzuschließen. Wählen Sie eine Eingangsimpedanz von 10kΩ, um besser mit den Spezifikationen moderner Audio-Interfaces übereinzustimmen, wie z.B. beim Ausgeben von Tracks aus der Schnittstelle für die externe analoge Signalverarbeitung.

2. True Bypass-Schalter

Umgeht die gesamte Einheit, einschließlich der Kompression und Verstärkung, während das Signal durch andere Geräte weitergeleitet wird

3. Eingangs-Gain/Schwellenwert

Der Eingangsregler legt den Signalpegel fest, der in den WA76-A/WA76-A2 gelangt, und bestimmt den Schwel- lenwert (den Pegel, bei dem die Kompression beginnt). Eine Erhöhung des Eingangspegels führt zu stärkerem Limiting oder Kompression.

Der Ausgangsregler passt das endgültige Signalniveau an, das aus dem WA76-A / WA76-A2 herauskommt. So- bald Sie die Menge der Begrenzung oder Kompression mit dem Eingangsregler eingestellt haben, kompensiert der Ausgangsregler jeglichen Verlust an Gain im Kompressionsprozess und fungiert als Make-up-Gain. Um das Aus- gangsniveau richtig einzustellen und zu überwachen, drücken Sie den +4 oder +8 Meter-Schalter und passen Sie den Ausgangsregler nach Bedarf an.

Der Attack-Regler steuert, wie schnell der Kompressor auf das Signal über dem Schwellenwert reagiert (es absenkt). Wenn er auf „off“ gestellt ist, befindet sich der WA76-A / WA76-A2 effektiv im aktiven Bypass-Modus, wobei das Signal durch die Eingangs- und Ausgangssektionen des Kompressors geleitet wird, ohne dass Kompression angewen- det wird..

Der Release-Regler steuert die Zeit, die der Kompressor benötigt, um in seinen normalen Zustand zurückzukehren, nachdem das Eingangs-Audiosignal unter den Schwellenwert gefallen ist.

Bestimmt das Maß der Kompression, das auf das Signal angewendet wird, sobald es den Schwellenwert überschreitet.

8.VU-Meter Zeigt den Pegel des Eingangs- oder Ausgangssignals oder die Gain-Reduktion zur Überwachung und visuellen Ref- erenz an.

9. Meter-Einstellungen

Die Funktion der vier Tasten (von oben nach unten) lautet wie folgt: GR - zeigt die Gain-Reduktion auf dem Meter an. +8 - 0VU entspricht einem Ausgangspegel von +8dBu. +4 - 0VU entspricht einem Ausgangspegel von +4dBu. Das Betätigen des OFF-Schalters schaltet das gesamte Gerät ab, sodass kein Audiosignal mehr durch den WA76-A/ WA76-A2 geleitet wird.

Dieser Regler bestimmt, welcher Prozentsatz des Signals, das den Kompressor verlässt, komprimiert/effektbeladen ist und welcher Prozentsatz trocken/unverändert bleibt. Bei 100% gegen den Uhrzeigersinn ist das Signal 100% wet und vollständig komprimiert. Bei 100% im Uhrzeigersinn ist der Kompressor 100% dry und wirkt als aktiver Bypass, ohne dass das Signal durch die Vorverstärkerstufe des Kompressors geleitet wird. Diese Einstellung kann auch deaktiviert werden, um das genaue Verhalten eines Vintage 76-Kompressors nachzuahmen.

11. Sidechain High Pass Filter

Ein wählbares Sidechain Hochpassfilter von 30Hz - 300Hz ermöglicht es dem Benutzer, zu verhindern, dass Frequen- zen unterhalb des eingestellten Filterschwellenwertes den Kompressor aktivieren. Obwohl der gesamte Frequenzbere- ich hörbar und durch den Kompressor beeinflusst bleibt, hilft diese Technik, ungleichmäßige Dynamik und übermäßige Kompression im Tieftonbereich zu vermeiden, wenn dies nicht der gewünschte Effekt ist.

Aktiviert beide Stereo-Link-Eingänge am Rückpaneel.

13. Externer Sidechain

Aktiviert die Sidechain-Sende- und Empfangsanschlüsse am Rückpaneel.

14. Trim-Potentiometer des VU-Meters

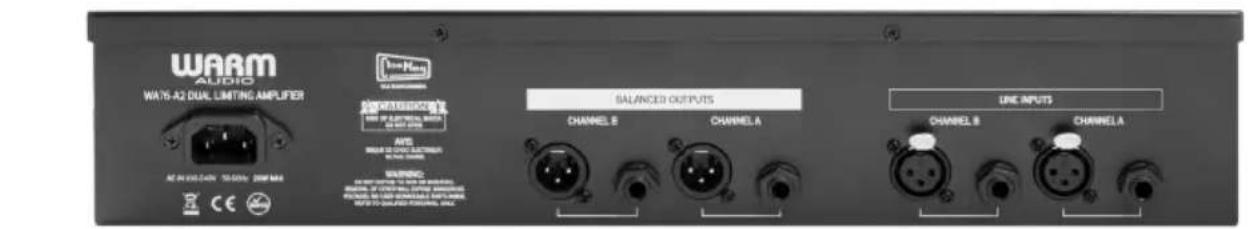

Wenn sich das Meter im Modus der Gain-Reduktion (GR) befindet, stellen Sie diesen Knopf ein, um die Ruhestellung der Nadel bei 0dB zu kalibrieren, damit die Messung der Gain-Reduktion genau ist.42 ANSCHLÜSSE - RÜCKSEITE [WA76-A: EINZELKANAL]

1. Balanced XLR & TRS Eingänge & Ausgänge

Ausgewogene Eingänge und Ausgänge werden über eine XLR- und eine ¼”-TRS-Verbindung zur Verfügung gestellt, um den Anschluss zu erleichtern.

2. Stereo-Link-Eingänge - 1 & 2

Verketten Sie zusätzliche WA76-A-Kompressoren. Wenn sie verwendet werden, arbeiten beide Kanäle unabhängig voneinander, aber ihre Sidechains sind verbunden. In diesem Fall bestimmt der lauteste Kanal das Verhalten beider Kanäle.

3. Sidechain-Einsätze - In & 2

Schließen Sie einen EQ oder ein Audio von einem anderen Gerät an, um das Sidechain im WA76-A zu steuern. Das ankommende Audio auf dem Insert bestimmt, wann der Kompressor die Kompression anwendet.

4. IEC-Kabel-Stromanschluss

Universeller IEC-Stromeingang 100-230v. Funktioniert weltweit und passt sich automatisch an die örtliche Spannung an.

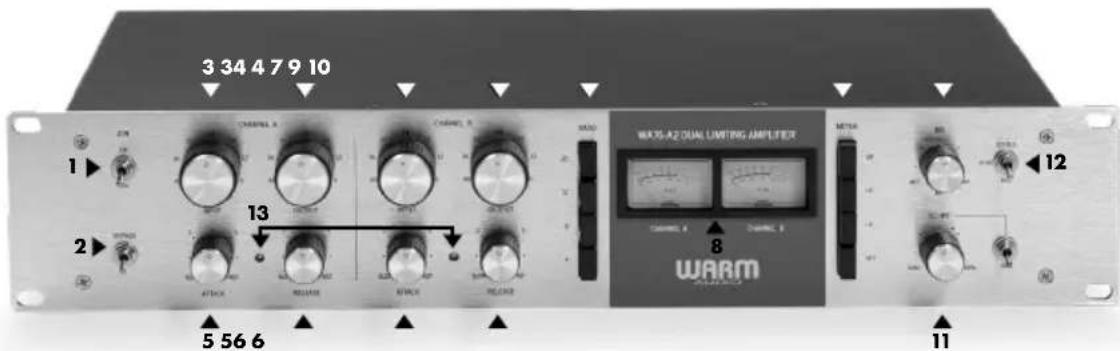

STEUERUNGEN & ANSCHLÜSSE - FRONT & RÜCKPANEEL [WA76-A2: DUAL-KANAL] Alle gemeinsam genutzten Spezifikationen oder Steuerungen des Einkanalmodells werden einfach unter den Produktbildern des WA76-A2 beschriftet. Für detaillierte Beschreibungen gemeinsamer Funktionen oder Merkmale lesen Sie bitte die Bes- chreibungen im Abschnitt der technischen Spezifikationen des WA76-A (Einkanal) oben. Alle spezifischen Merkmale der Zwei-Kanal-Version werden im Folgenden ausführlich erklärt.

1. Eingangsimpedanz-Wahlschalter

2. True-Bypass-Schalter

3. Eingangs-Gain/Schwellenwert

9. Meter-Einstellung

12. Betriebsartenwahlschalter

Wählen Sie zwischen drei Betriebsarten für 2 Kanäle. Stereo-Verlinkt: Beide Kanäle arbe- iten unabhängig, aber ihre Sidechains sind verknüpft. In diesem Fall bestimmt der lauteste Kanal das Verhalten beider Kanäle. Primär-Sekundär: Nur der Sidechain des linken Kanals bestimmt, wie beide Kanäle arbeiten. Dual-Mono: Jeder Kanal arbeitet unabhängig, alle Steuerungen wirken auf das gesendete Programm-Material, das an seinen eigenen Kanal geleitet wird.

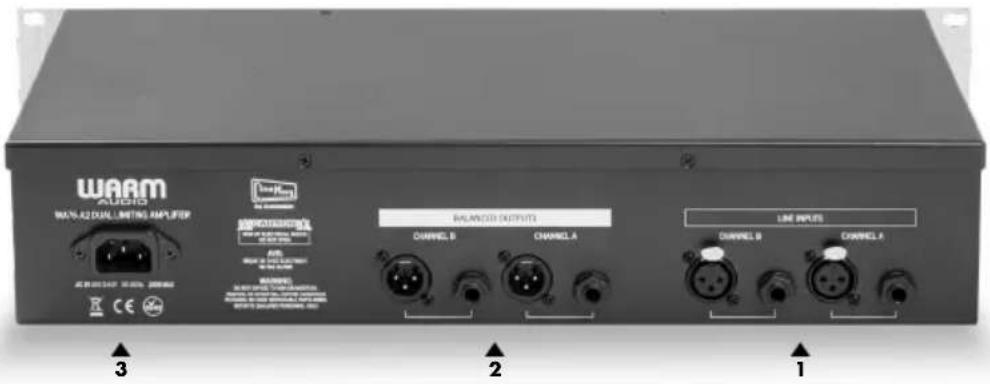

1. Balanced XLR & TRS Eingänge

Ausgewogene Eingänge für die Kanäle 1 und 2 werden über eine XLR- und ¼”-TRS-Verbindung zur Verfügung gestellt, um den Anschluss zu erleichtern.

2. Balanced XLR & TRS Ausgänge

Ausgewogene Ausgänge für die Kanäle 1 und 2 werden über eine XLR- und ¼”-TRS-Verbindung zur Verfügung gestellt, um den Anschluss zu erleichtern.

3. IEC-Kabel-Stromanschluss

Universeller IEC-Stromeingang 100-230v. Funktioniert weltweit und passt sich automatisch an die örtliche Spannung an.

WA76-A VERBINDUNGSBEISPIEL [EINZELKANAL]

WA73-EQ WA76-A RECORDING INTERFACE Grundlegende Audiosignal-Kette In diesem Beispiel ist ein Mikrofon an den Eingang des WA73-EQ angeschlossen, das Signal wird über ein aus- gewogenes XLR-Patchkabel an den WA76-A-Kompressor gesendet, der das Signal in den LINE LEVEL-Eingang Ihrer Aufnahme-Schnittstelle oder Rekorder einspeist. Hinweis: Es ist wichtig, einen Line-Level-Eingang an Ihrem Aufnahmegerät zu verwenden, anstatt eines Mikrofon- oder Instrumentenpegeleingangs.46

WA76-A2 VERBINDUNGSBEISPIEL [DUAL-KANAL]

Audio-Routing für analoge Verarbeitung In diesem Beispiel sind zwei ausgewogene TRS-Kabel mit den Ausgängen einer Audioschnittstelle verbunden, die das Signal über ausgewogene TRS-Patchkabel an den WA76-A2-Kompressor sendet. Der WA76-A2 speist dann das Audiosignal auf LINE-Level in die ausgewogenen TRS-Eingänge Ihrer Aufnahme-Schnittstelle/Rekorder. Hinweis: Es ist wichtig, einen Line-Level-Eingang an Ihrem Aufnahmegerät zu verwenden, anstatt eines Mikrofon- oder Instrumentenpegeleingangs. WA76-A2 WA76-A247 SPEZIFIKATIONEN Hinweis: Die meisten aufgeführten Spezifikationen und Komponentenangaben beziehen sich auf „pro Kanal“.

• 100% Analoger diskreter FET-Kompressor

• Getreue Nachbildung des Vintage-Blue Stripe FET-Kompressors mit zusätzlichen Aufnahmefunktionen

• VU-Meter-Optionen: Gain-Reduktion | +8dB Ausgang | +4dB Ausgang | „Off“ schaltet das Gerät aus

• Universelles IEC 100-230v-Netzteil

• Klasse-A Line-Level-Ausgangsverstärker

• 100% Diskreter Audiosignalpfad unter Verwendung eines 600Ω-Eingangsimpedanz-Dämpfers

• Wählbare 10kΩ Eingangsimpedanz zur besseren Anpassung an moderne Audio-Interface-Spezifikationen

• 100% Dry-Wet-Mix-Steuerung

• Aktiver Bypass zum Betrieb der Einheit als Line-Verstärker & True Bypass-Option für A/B-Vergleiche

• 2U 19” Rackmount-Gehäuse

• Verwendet hochwertige O-12 Eingangs- und 5002 Ausgangstransformatoren von CineMag USA

• Vintage-Spec Attack & Release: Attack = 20 µS - 800 | Release: 50 mS - 1.1 Sekunden

• „All-Buttons-In“-Einstellung für experimentelle und Hard-Limiter-Töne

• Frequenzgang: ± 1 dB 20 Hz - 20 kHz

• Ausgewogene XLR- und TRS-Eingänge & Ausgänge

• Gesamte Verstärkung: 58dB

• Signal-Rausch-Verhältnis (SNR): 84dB

• Gesamte harmonische Verzerrung (THD+N): -58dB (bei -18dBu)48 WICHTIGE SICHERHEITSHINWEISE
