MODE D'EMPLOI DA12 MSW

2.3. Notice légale ..

2.4. Caractéristiques techniques générales ..

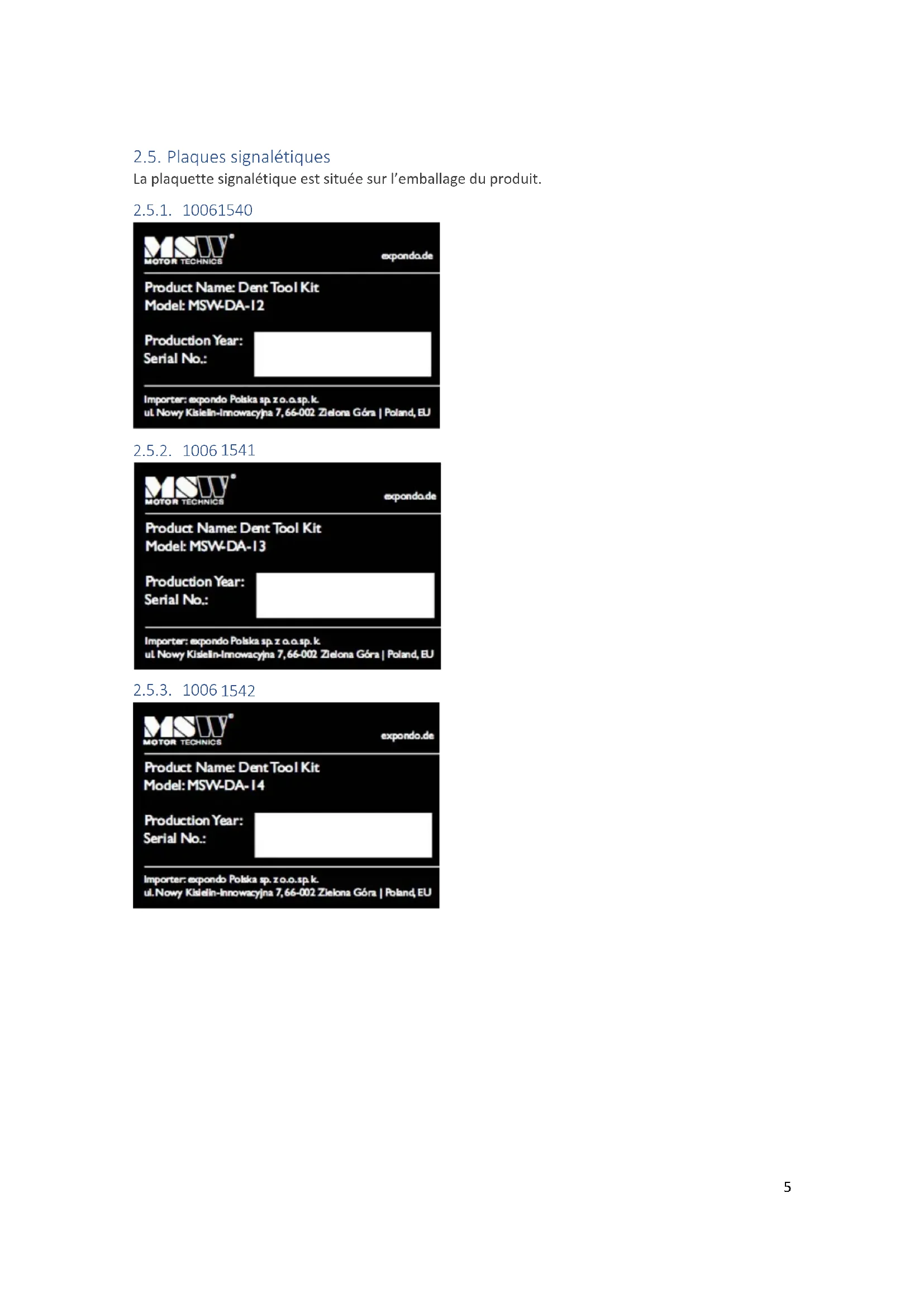

2.5. Plaques signalétiques ..

4.3. Consignes de sécurité ..

4.3.1. Consignes générales de sécurité ..

4.3.4. Utilisation .

3.6. Enfants et personnes handicapées ..

7.3. Utilisation de l’appareil ..

Utilisation des embouts pour pointeau ................................................................................................................................ 15 7.4. Mise à l’arrêt..

1.1. À propos de ce document Ce manuel d’emploi contient des consignes de sécurité pour l’installation, l’utilisation et l’entretien du kit de débosselage de la carrosserie. Ce manuel d’emploi est destiné à :

• l’utilisateur final de l’appareil. 1.2. Langues Ce manuel a été rédigé en anglais. Toutes les autres versions linguistiques sont des traductions du document original anglais.

• Le produit est destiné à éliminer les bosses dans la carrosserie des véhicules automobiles sans avoir recours à la peinture.

• L’appareil doit être utilisé selon ce manuel d’emploi.

• L’appareil est destiné à un usage intérieur uniquement.

• L’appareil ne peut être utilisé que par des utilisateurs finaux âgés d’au moins 18 ans

2.2. Utilisation incorrecte prévisible

• L’appareil n’est pas destiné à une utilisation en extérieur.

• Il est interdit de déplacer l’appareil avec le cordon d’alimentation branché. 2.3. Notice légale Toute utilisation de l’appareil non conforme à ce manuel d’emploi est considérée incorrecte. Elle peut provoquer des blessures, l’endommagement de l’appareil et l’annulation de la garantie. 2.4. Caractéristiques techniques générales Nom du produit Kit de débosselage sans peinture Rérérence

Modèle MSW-DA-12 MSW-DA-13 MSW-DA-14 Dimensions (longueur x largeur x hauteur) 220 x 110 x 200 mm 430 x 120 x 370 mm 190 x 100 x 210 mm Poids 1,48 kg 4,6 kg 1 kg Tension et fréquence nominales

Puissance nominale 40 W 100 W 100 W Température de fonctionnement 10 °C - 30 °C 10 °C - 30 °C 10 °C - 30 °C Humidité ambiante 30 % - 80 % 30 % - 80 % 30 % - 80 % Classe de protection Classe II Classe II Classe II4 Classe de protection IP IPX0 IPX0 IPX05 2.5. Plaques signalétiques La plaquette signalétique est située sur l’emballage du produit.

3. Description et fonctionnement

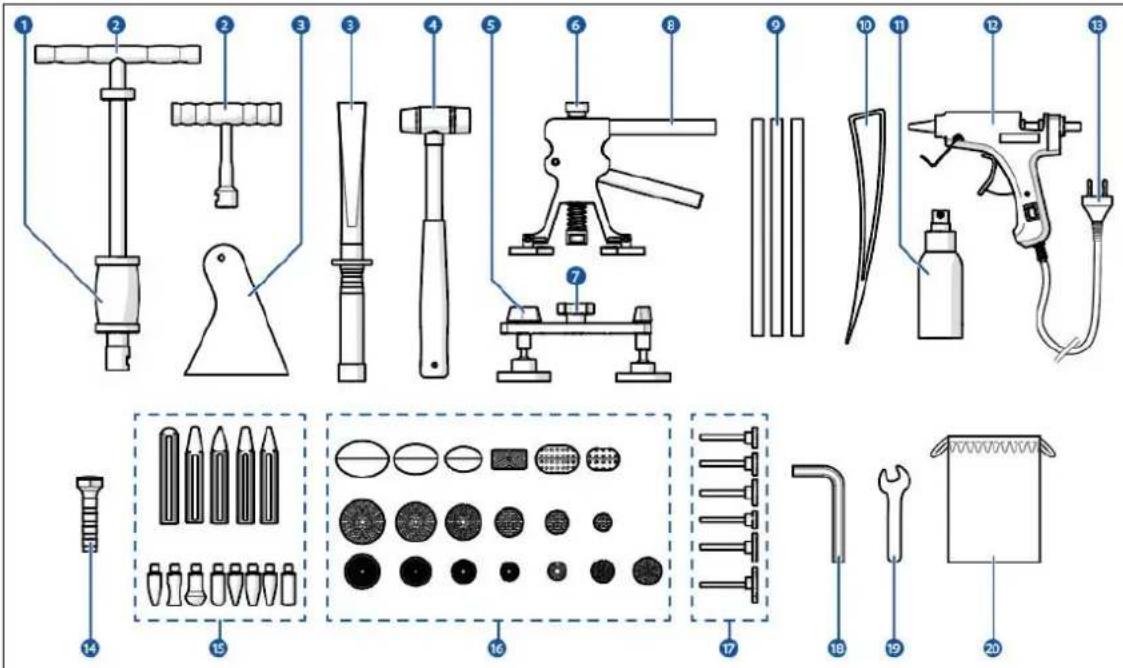

3.1. Éléments principaux

1. Marteau à inertie

5. Pont de redressage

7. Molette du pont de redressage

11. Flacon pulvérisateur

mbouts pour pointeau

17. Tiges pour embouts

Inclus dans 10061540

Inclus dans 100615417

4.1. Équipements de protection individuelle La responsabilité de la personne qui utilise l’appareil est de porter l’équipement de protection individuelle suivant : Icône Description

Porter des lunettes de sécurité.

4.2. Symboles sur l’appareil ou l’emballage Icône Description

Ce symbole indique que l’appareil ne doit pas être jeté avec les déchets ménagers. L’appareil doit être recyclé dans le respect de l’environnement et conformément aux réglementations locales.

Ce symbole indique que l’appareil a le marquage CE.

Le présent symbole indique que l’appareil est un produit électrique de classe II. 4.3. Consignes de sécurité Mention de sécurité Description

AVERTISSEMENT Cette mention de sécurité indique une situation potentiellement dangereuse qui pourrait entraîner la mort ou des blessures graves.

PRÉCAUTION Cette mention de sécurité indique une situation potentiellement dangereuse qui pourrait entraîner des blessures légères ou moyennes.

ATTENTION Informations importantes qui ne sont pas directement liées à la sécurité.

4.3.1. Consignes générales de sécurité

• Danger. Ce manuel doit être lu et compris dans son intégralité avant d’installer, d’utiliser ou d’entretenir l’appareil. Sinon, vous risquez de vous blesser gravement.8

• Danger. N’utilisez jamais l’appareil si l’une de ses pièces est endommagée ou défectueuse. L’appareil endommagé ou défectueux doit être immédiatement remplacé. L’utilisation de l’appareil défectueux peut causer des blessures modérées.

4.3.2. Transport et stockage

• Risque de dommages à l’appareil. Lorsque l’appareil n’est pas utilisé pendant une période

rolongée, veuillez le stocker dans un endroit propre, sec et fermé. Un stockage inappropri

e l’appareil peut entraîner un dysfonctionnement.

Risque d’endommager le produit :

• Risque de dommages physiques à l’appareil. Protégez l’appareil contre les chutes. Protégez l’appareil contre les chocs. Une chute peut provoquer des dommages à l’appareil ou à ses parties électriques.

• Risque de dommages à l’appareil. Ne laissez jamais le câble d’alimentation suspendu au bord d’une table ou d’un comptoir. Ne laissez pas le produit tomber du plan de travail. En tirant sur le câble d’alimentation, vous risquez d’endommager le produit

• R isque d’incendie dû à un court-circuit. Assurez-vous que la tension du réseau correspond à la tension indiquée sur la plaque signalétique de l’appareil.

• Risque d’électrisation dû à un court-circuit. Le cordon d’alimentation doit être toujours branché sur une prise de courant avec mise à la terr

• R isque d’incendie causé par un produit qui peut chauffer pendant son utilisation. N’utilisez jamais le produit à proximité de matériaux ou de surfaces inflammables. Gardez toujours le produit à une distance d’au moins 1 mètre des matériaux ou surfaces inflammables.

• Risque d’électrisation. N’utilisez pas l’appareil si le cordon d’alimentation est endommagé. Le cordon d’alimentation endommagé doit être remplacé par un câble original disponible auprès du fabricant ou du distributeur.

• Risque de brûlure dû aux surfaces qui peuvent chauffer lors de l’utilisation du produit. Ne touchez jamais les surfaces chaudes du produit. La pointe du pistolet à colle se réchauffe pendant l’utilisatio

• R isque d’électrisation. Ne plongez pas l’appareil dans l’eau ou tout autre liquide. Pour un entretien correct, suivez les instructions de nettoyage contenues dans ce manuel.

• Risque d’électrisation. Ne touchez jamais l’appareil avec des mains mouillées.

• Risque d’électrisation. Il est interdit d’effectuer des travaux d’entretien lorsque le cordon d’alimentation est branché sur une prise de courant. Avant le nettoyage, débranchez toujours le cordon d’alimentation.

• Risque d’électrisation. Ne remplacez pas le cordon d’alimentation vous-même. Faites-le remplacer par le fabricant ou un technicien de service qualifié.10

• Risque de dommages à l’appareil. N’utilisez jamais de solvants ou de nettoyants abrasifs. Le nettoyage doit toujours être effectué selon ce manuel d’emploi. Les solvants et les nettoyants abrasifs peuvent endommager l’appareil.

4.3.6. Enfants et personnes handicapées

• R isque d’étouffement. Les enfants ne doivent pas jouer avec le matériau d’emballage. Conservez le matériau d’emballage hors de portée des enfants. Jouer avec le matériau d’emballage peut entraîner des blessures graves ou la mort.

• Risque de brûlure dû aux surfaces qui peuvent chauffer lors de l’utilisation du produit. Lorsque l’appareil est allumé, ne laissez pas d’enfants sans surveillance à sa proximité. Surveillez les enfants pendant le fonctionnement de l’appareil.

Lorsque l’appareil n’est pas utilisé pendant une période prolongée, veuillez le stocker dans un endroit propre, sec et fermé.

1. Sortez le produit de son emballage et retirez le matériel d’emballage.

2. Vérifiez si le kit est complet et si aucune pièce n’est endommagée.

S’il manque des éléments ou s’ils sont endommagés, contactez votre fournisseur.

Flacon pulvérisateur

Embouts pour pointeau

Flacon pulvérisateur

Embouts pour pointeau

Pistolet à colle 10x Bâtonnets de colle 18x Embouts 6.2. Exigences relatives au site d’installation Installez l’appareil dans un endroit répondant aux exigences suivantes :

• Loin des sources de chaleur et des liquides inflammables , en respectant une distanc

• Prise de courant à proximité.

• Endroit facilement accessible à l’utilisateur final.

7.1. Avant l’utilisation

1. Remplissez le flacon pulvérisateur [#] d’alcool.

2. Vaporisez l’alcool du flacon pulvérisateur [#] sur la surface bosselée pour la dégraisser

ssuyez le panneau avec un chiffon doux et sec.

4. Enlevez les résidus de colle des embouts [#].

7.2. Allumage et démarrage

• R isque d’incendie dû à un court-circuit. Assurez-vous que la tension du réseau correspond à la tension indiquée sur la plaque signalétique de l’appareil.

• Risque d’électrisation dû à un court-circuit. Le cordon d’alimentation doit être toujours branché sur une prise de courant avec mise à la terre.

• R isque d’incendie causé par un produit qui peut chauffer pendant son utilisation. N’utilisez jamais le produit à proximité de matériaux ou de surfaces inflammables. Gardez toujours le produit à une distance d’au moins 1 mètre des matériaux ou surfaces inflammables.

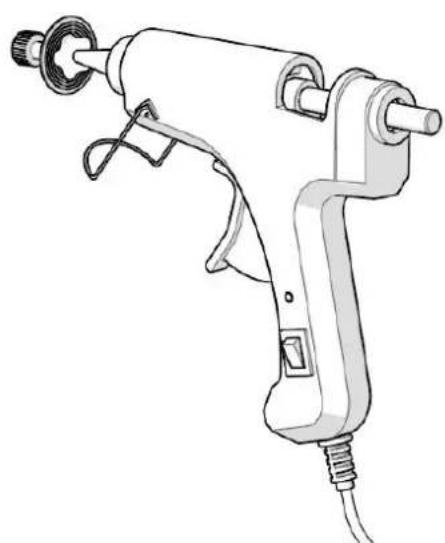

1. Placez de la colle [#] dans le pistolet à colle [#].

2. Raccordez le câble d’alimentation [#] à la prise électrique.

Le pistolet à colle [#] est maintenant allumé.

3. Attendez 3 à 5 minutes pour que le pistolet à colle se réchauffe.12

7.3. Utilisation de l’appareil

7.3.1. Utilisation des embouts

• R isque de brûlure dû aux surfaces qui peuvent chauffer lors de l’utilisation du produit. Ne touchez jamais les surfaces chaudes du produit. La pointe du pistolet à colle se réchauffe pendant l’utilisation.

1. Sélectionnez l’embout [#] dont la forme ressemble le plus à la bosse mais qui est légèrement

plus petit que celle-ci.

2. À l’aide du pistolet à colle [#], appliquez une petite quantité de colle sur l’embout [#].

Laissez un espace libre d’environ 5 mm autour du bord de l’embout [#].

3. Placez l’embout [#] sur la surface bosselée.

4. Appuyez légèrement sur l’embout [#] pour étaler la colle [#] et faire adhérer l’embout à la

surface de la carrosserie. N’exercez pas de pression excessive. Une pression trop forte risque de faire déborder la colle au-delà du corps de l’embout [#].

5. Attendez quelques minutes pour que la colle durcisse. La colle est complètement durcie

lorsque l’embout a complètement refroidi [#]. Le temps de séchage de la colle dépend de la température ambiante.13

6. Placez le marteau à inertie [#] ou la pince à débosseler [#] sur l’embout [#].

Si vous utilisez un pont de redressage [#], placez la tige de l’embout [#] dans le pont de redressage [#]. Utilisez un marteau à inertie [#] pour les bosses plus importantes (jusqu’à 49 mm). Utilisez un pont de redressage [#] pour les bosses de taille moyenne (jusqu’à 39 mm). Utilisez une pince à débosseler [#] pour les petites bosses (jusqu’à 30 mm).

7. Pour rectifier une bosse sur la carrosserie :

• Utilisation du marteau à inertie [#] :

1. Actionnez la poignée du marteau à inertie et déplacez le marteau pour enlever la

2. Répétez jusqu’à ce que la bosse soit complètement corrigée.14

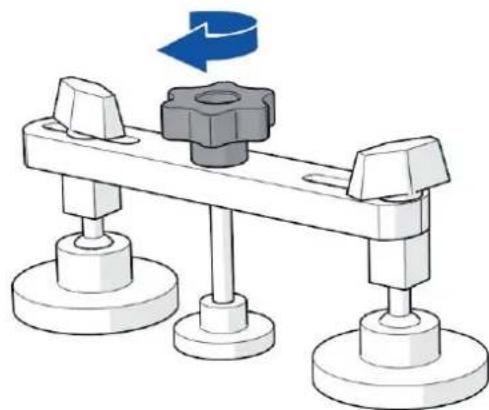

• Au moyen du pont de redressage [#] :

1. Tournez lentement la molette [#] dans le sens antihoraire pour redresser la bosse.

2. Répétez jusqu’à ce que la bosse soit complètement corrigée.

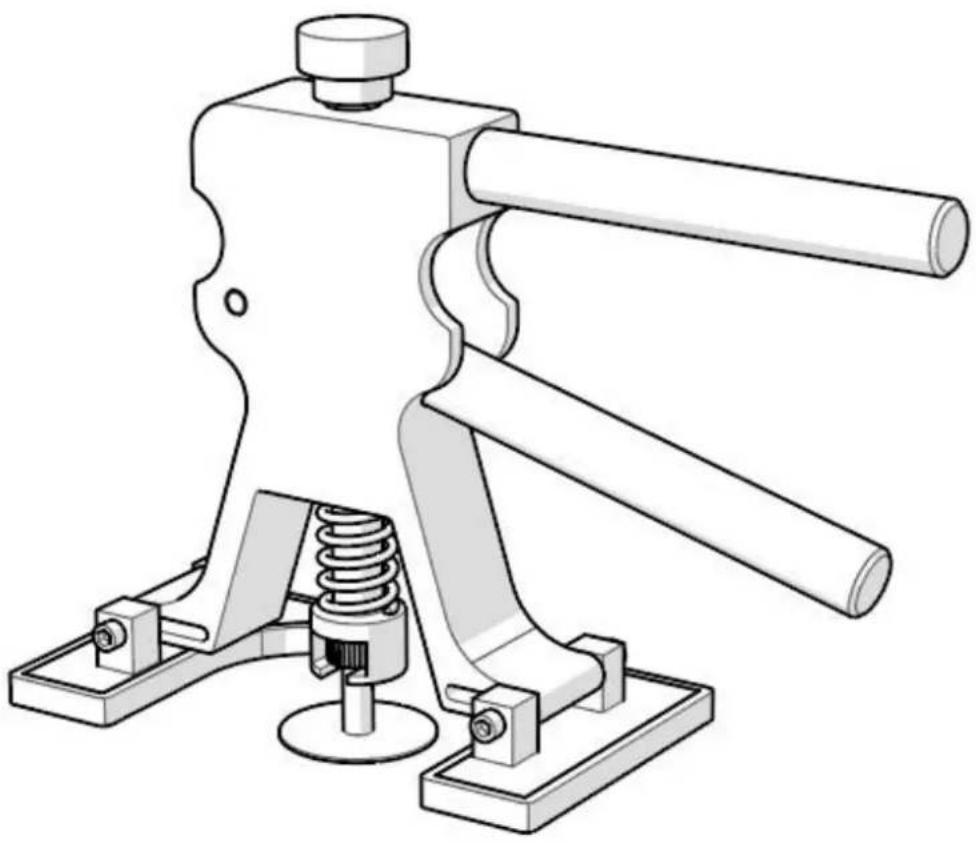

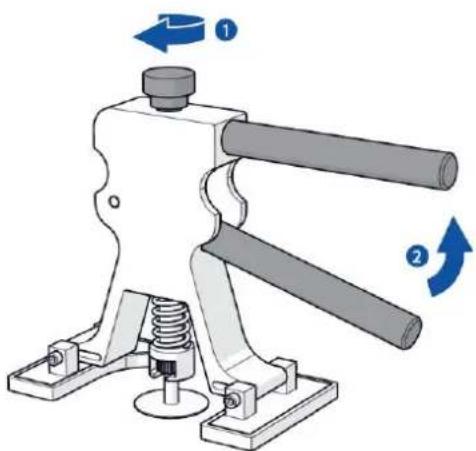

• Au moyen de la pince à débosseler [#] :

1. Réglez la molette [#] pour ajuster la force de redressage.

2. Appuyez sur les deux leviers de la pince à débosseler [#] pour soulever la bosse.

3. Faites tourner la pince à débosseler [#] dans le sens horaire pour modifier les points

d’appui sur le panneau de carrosserie et soulever la bosse de manière uniforme.

4. Répétez les étapes 2. et 3. jusqu’à ce que la bosse soit complètement corrigée.

8. Retirez le marteau à inertie [#], le pont de redressage [#] ou la pince à débosseler [#] de

9. Pulvérisez l’alcool du flacon [#] sur l’embout [#] pour le décoller [#] de la carrosserie.

10. Retirez soigneusement, à la main ou avec une spatule [#], l’embout [#] de la carrosserie.

11. Essuyez la surface avec un chiffon doux et sec.

12. Inspectez la zone bosselée. Si une bosse plus petite reste sur la carrosserie, répétez les

étapes 1. à 11. en utilisant un embout plus petit [#] jusqu’à ce que la bosse soit complètement éliminée.15

7.3.2. Utilisation des embouts pour pointeau

Le présent chapitre vise uniquement les références 10061540 et 10061541. Il est possible qu’après avoir utilisé l’embout, le creux se transforme en un point haut. Vous pouvez le faire revenir à niveau à l’aide du pointeau avec des embouts appropriés.

1. Placez l’embout [#] sur le pointeau [#].

Utilisez des pointes arrondies pour supprimer le point haut lisse. Utilisez le bout pointu pour retirer le point haut pointu.

2. Placez la pointe sur le point haut.

3. Donnez des coups de marteau [#] à la pointe [#] pour faire revenir le point haut à niveau.

1. Débranchez le cordon d’alimentation [#] de la prise de courant.

Le pistolet à colle [#] est maintenant éteint. Laissez le pistolet à colle [#] refroidir complètement.

8.1. Nettoyage de l’appareil

• R isque d’électrisation. Il est interdit d’effectuer des travaux d’entretien lorsque le cordon d’alimentation est branché sur une prise de courant. Avant le nettoyage, débranchez toujours le cordon d’alimentation. Il est recommandé de nettoyer le produit une fois par an.

1. Débranchez le cordon d’alimentation [#] de la prise de courant.

Laissez le pistolet à colle [#] refroidir pour au moins # minutes.

2. Nettoyez les embouts [#] et le pistolet à colle [#] à l’aide d’alcool et d’une spatule [#] ou d’u

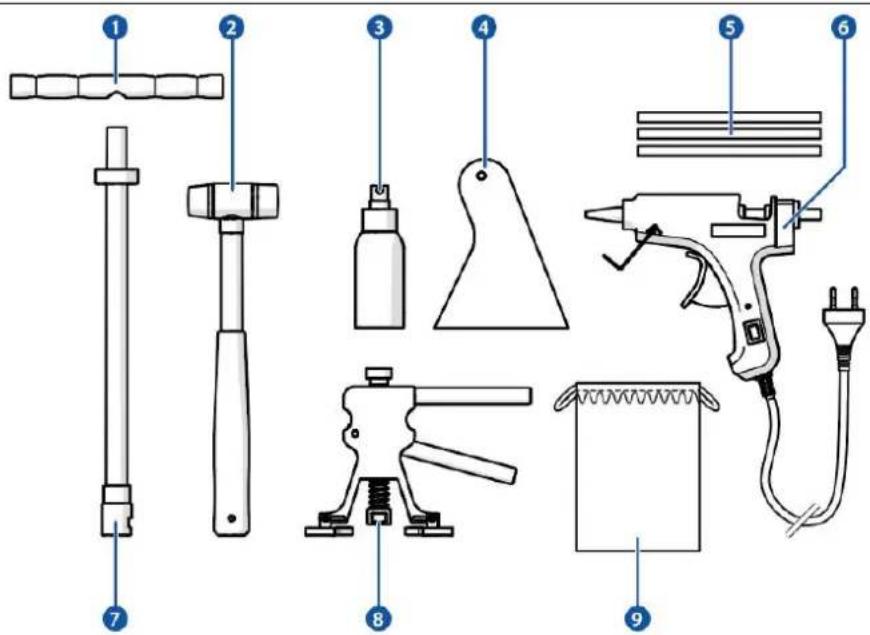

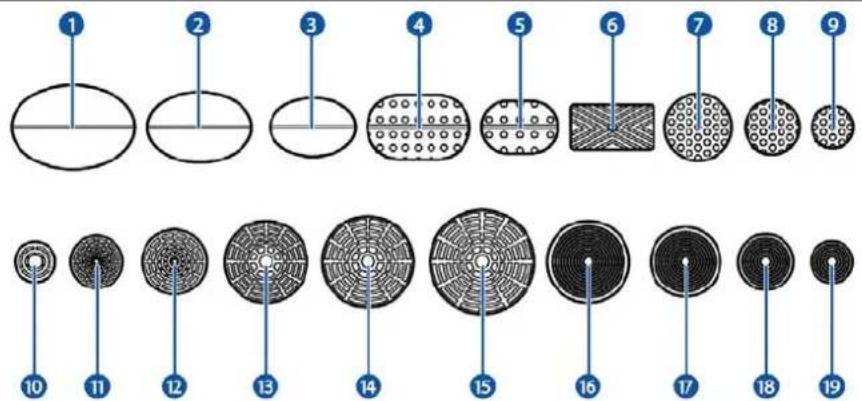

hiffon.16 8.2. Commande des pièces de rechange Pour les pièces de rechange ou les remplacements, veuillez contacter le centre de service Expondo. Pièces de rechange disponibles : Pièce Numéro de référence

3. Flacon pulvérisateur

7. Embout pour marteau à inertie

8. Pince à débosseler

N84004217 Pièce Numéro de référence

2. Embout pour pointeau 1

3. Embout pour pointeau 2

4. Embout pour pointeau 3

5. Embout pour pointeau 4

6. Embout pour pointeau 5

7. Embout pour pointeau 6

8. Embout pour pointeau 7

9. Embout pour pointeau 8

N84001318 Pièce Numéro de référence

9. Résolution de problèmes

Problème Cause(s) possible(s) Solution possible L’appareil ne fonctionne pas. Le câble d’alimentation [#] n’est pas connecté. Branchez le cordon d’alimentation [#] sur une prise de courant. Le pistolet à colle chauffe trop lentement. La buse est bloquée par les résidus de colle.

1. Laissez le pistolet à

2. Enlevez les résidus de

colle de la buse. Une colle inappropriée a été utilisée.

1. Laissez le pistolet à

2. Retirez la colle du

3. Remettez de la colle

appropriée dans le pistolet.

Si le produit est endommagé, veuillez contacter le service après-vente d’Expondo. Il est peut-être possible de réparer l’appareil. Veuillez suivre les réglementations locales pour l’élimination de votre appareil.

Cet appareil est garanti pendant 36 mois à partir de la date d’achat. Toute modification de l’appareil annule la garantie. Expondo décline toute responsabilité pour les dommages résultant de l’utilisation non conforme de l’appareil. Plus d’informations : https://www.expondo.fr/conditions-de-garantie/MSW Motor Technics Kit tirabolli auto 10061540 / 10061541 / 10061542 / 10061543 Istruzioni per l’uso
