Caractéristiques	Détails
Type de chauffage	Chauffage à air
Puissance	2200 W
Dimensions	Dimensions compactes pour un usage facile
Poids	Léger pour une manipulation aisée
Consommation énergétique	Économie d'énergie avec une efficacité optimale
Utilisation	Idéal pour le chauffage d'espaces intérieurs
Entretien	Facile à nettoyer, filtre à air accessible
Sécurité	Protection contre la surchauffe, arrêt automatique
Garantie	Garantie constructeur de 2 ans
Accessoires inclus	Manuel d'utilisation, accessoires de montage

FOIRE AUX QUESTIONS - Heat Air SL5512 Whale

Comment fonctionne le chauffage Whale Heat Air SL5512 ?

Le modèle SL5512 utilise un système de chauffage à air chaud qui réchauffe l'air ambiant grâce à un élément chauffant, puis le diffuse dans la pièce via un ventilateur.

Quelle est la puissance de ce chauffage ?

Le Whale Heat Air SL5512 a une puissance de 2000 Watts, ce qui le rend efficace pour chauffer des espaces de taille moyenne.

Comment régler la température sur le Whale Heat Air SL5512 ?

Vous pouvez régler la température en utilisant le thermostat intégré sur le panneau de contrôle. Tournez le bouton pour ajuster la température souhaitée.

Est-ce que le chauffage est bruyant ?

Le Whale Heat Air SL5512 est conçu pour fonctionner silencieusement, mais un léger bruit de ventilateur peut être entendu lors de son utilisation.

Quel type de maintenance est nécessaire pour ce chauffage ?

Il est recommandé de nettoyer régulièrement le filtre à air et de vérifier les évents pour assurer un bon fonctionnement. Un entretien annuel par un professionnel est également conseillé.

Est-ce que le Whale Heat Air SL5512 est équipé d'une fonction de sécurité ?

Oui, ce chauffage est équipé d'un système de sécurité qui l'éteint automatiquement en cas de surchauffe ou de basculement.

Puis-je utiliser le Whale Heat Air SL5512 dans une salle de bain ?

Non, le Whale Heat Air SL5512 n'est pas conçu pour une utilisation dans des espaces humides comme les salles de bain. Veuillez l'utiliser uniquement dans des zones sèches.

Quelle est la durée de la garantie pour ce produit ?

Le Whale Heat Air SL5512 est livré avec une garantie de 2 ans à partir de la date d'achat, couvrant les défauts de fabrication.

Comment installer le Whale Heat Air SL5512 ?

L'installation est simple. Placez le chauffage sur une surface plane, assurez-vous qu'il est branché sur une prise électrique adéquate et allumez-le via le panneau de contrôle.

Le chauffage peut-il être utilisé avec une rallonge ?

Il est préférable d'utiliser le Whale Heat Air SL5512 directement branché à une prise murale. Si une rallonge est nécessaire, assurez-vous qu'elle est de bonne qualité et adaptée à la puissance du chauffage.

MODE D'EMPLOI Heat Air SL5512 Whale

5. Consignes d’utilisation

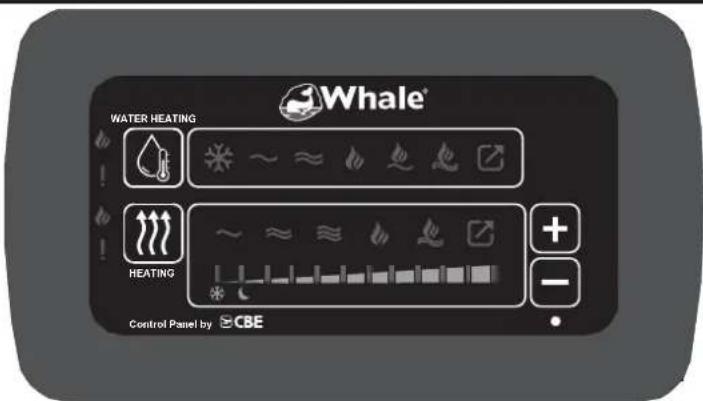

• 5.1 Double commande Whale

• 5.2 Contrôle de la chaleur Whale

• 6.2 Contrôle de la chaleur Whale

7. Maintenance / réparations

Pour une utilisation sûre, veuillez lire attentivement le présent mode d’emploi, le comprendre et le conserver. Respectez les lois, directives et normes applicables. Le non-respect des informations présentes dans le présent mode d’emploi peut entraîner de graves dommages matériels et de graves risques pour la vie et la santé des personnes. Veuillez n’utiliser cet appareil et son panneau de commande que si tous deux sont en parfait état. Si vous constatez des dommages, veuillez contacter immédiatement l’assistance de Whale. Il relève de la seule responsabilité du propriétaire du véhicule de veiller à ce que l’appareil soit en bon état de marche et soit manipulé correctement. Un environnement de fonctionnement sécurisé

• L’unité ne peut fonctionner qu’avec des panneaux de commande et des accessoires approuvés par Whale.

• Si les conduits ont été placés à proximité ou juste en-dessous d’une fenêtre ouvrante, l’appareil doit être équipé d’un dispositif d’arrêt automatique an d’en empêcher le fonctionnement lorsque la fenêtre est ouverte (BS EN 1949).

• Pendant le nettoyage, ne pas projeter d’eau sur l’habillage du radiateur ou les ouvertures des conduits.

• Ne pas faire conduire le véhicule à travers un gué ou une eau profonde susceptible d’immerger le radiateur.

• Le conduit d’évacuation et l’entrée de combustion doivent rester

FRdégagées à tout moment et être nettoyées si nécessaire, par ex. en dégageant la neige en hiver (BS EN 624).

• Le radiateur ne doit pas fonctionner lorsque vous faites le plein du véhicule, du véhicule tracteur ou d’autres appareils ni lorsque le véhicule dans lequel le radiateur est installé se trouve dans un espace conné tel qu'un garage (BS EN 624). Veillez à ce que le radiateur ne puisse en aucun cas être mis en marche autrement qu’en le contrôlant délibérément. Fonctionnement sûr du radiateur

• Maintenir toutes les arrivées et sorties d’air dégagées à tout moment (BS EN 624).

• Les surfaces du radiateur et le conduit d’évacuation peuvent devenir très chauds sous l’e󰀨et des gaz d'échappement.

• Tout matériau sensible à la chaleur ne peut pas être stocké dans le même compartiment que le radiateur ou que les canalisations ou évacuations d’air chaud.

• Ne pas toucher la zone autour du conduit d’échappement et ne pas appuyer d’objets contre le conduit d’échappement ou la sortie du conduit.

• Le gaz fourni au radiateur doit être à l’état gazeux. (BS EN 1949). Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d’expérience et de connaissances du moment qu’elles le font sous surveillance ou selon des instructions concernant l’utilisation de l’appareil de manière sécurisée et qu’elles comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien ne peuvent pas être e󰀨ectués par des enfants sans surveillance. Les enfants de moins de 3 ans doivent être tenus à l’écart à moins d’être surveillés en permanence (BS EN 60335-1). Les enfants de plus de 3 ans et de moins de 8 ans pourront seulement allumer/éteindre l’appareil à condition que celui-ci ait été placé ou installé dans sa position de fonctionnement normalement prévue et qu’ils le fassent sous surveillance ou selon des instructions concernant l’utilisation de l’appareil de manière sécurisée et qu’ils comprennent les dangers impliqués. Les enfants de plus de 3 ans et de moins de 8 ans ne sont pas autorisés à brancher, régler ou nettoyer l’appareil ni à procéder à son entretien (BS EN 60335-1). ATTENTION : Certaines pièces de ce produit peuvent devenir très chaudes et occasionner des brûlures. Une attention toute particulière doit être apportée lorsque des enfants et des personnes vulnérables sont présentes (BS EN 60335-1). -16-3. Spécications Type de conduit Type C

Fonctionnement pendant la conduite (BS EN 624), (UN ECE R122) En Europe, cet appareil peut être utilisé pendant la conduite (conformément à la directive UN ECE R 122) uniquement si le système inclut un régulateur de pression du gaz avec une installation au gaz correctement congurée. Les règles et règlements nationaux en vigueur doivent être respectés. La directive UN ECE R 122 stipule qu’un dispositif d’arrêt de sécurité est nécessaire si cet appareil fonctionne pendant la conduite. Si aucun dispositif d’arrêt de sécurité n’a été installé, la bouteille de gaz doit être fermée pendant la conduite. An d’éviter que l’appareil ne soit endommagé par des aspersions d’eau, comme lors du lavage du véhicule, ne projetez pas d’eau directement dans le tuyau d’échappement, l’entrée d’air de combustion ou sur l’habillage et les raccordements du radiateur (BS EN 624), (UN ECE R122) Ces symboles indiquent que l’appareil est destiné à être utilisé dans les véhicules routiers et de loisir habitables UNIQUEMENT, il n’est PAS destiné aux habitations statiques. Ce symbole indique que cet appareil n’est PAS destiné à être utilisé sur des bateaux.

Dans le cas peu probable de fuites dans le système de gaz, ou si vous sentez une odeur de gaz :

• Éteignez toutes les ammes nues

• Éteignez tous les appareils et n’actionnez aucun interrupteur électrique

• Éteignez tous les appareils au gaz Ouvrez les fenêtres et les portes pour aérer

• Interrompez le raccordement au gaz

• Quittez le véhicule Veillez immédiatement à ce que le système soit minutieusement vérié par un technicien du gaz agréé d’un centre de service approuvé par Whale

ou par un membre du réseau de techniciens de maintenance de Whale. Pour l’Europe, veuillez consulter les informations du service Webasto jointes. !Icône Description Bouton marche/arrêt et choix de la source d’alimentation du radiateur 0,75 kW électrique sélectionné 1,50 kW électrique sélectionné 3,00 kW électrique sélectionné Gaz sélectionné Gaz + électrique sélectionné Contrôle externe d'une source alternative* Bouton augmenter température Bouton diminuer température Indicateur de gaz allumé Indicateur de blocage Mode protection contre le gel (env. 5°C) Mode nuit (env. 16 °C) Réglages de la température *N’est pas disponibles sur tous les modèles. Le contrôle externe permet le contrôle du radiateur via une source alternative. Veuillez vous référer au manuel de votre véhicule pour plus d'informations. 5,1 Consignes d’utilisation - Double commande Whale Figure 1. Panneau ) double commande Whale WATER HEATINGHEATING Control Panel by -18-WATER HEATINGHEATINGControl Panel by X 1-6 WATER HEATINGHEATINGControl Panel byWATER HEATINGHEATINGControl Panel by Réglages électriques utilisables 6 A 0,75 kW 230 V c.a. 10 A 1,50 kW 230 V c.a. 16 A 3,00 kW 230 V c.a. WATER HEATINGHEATING Control Panel by

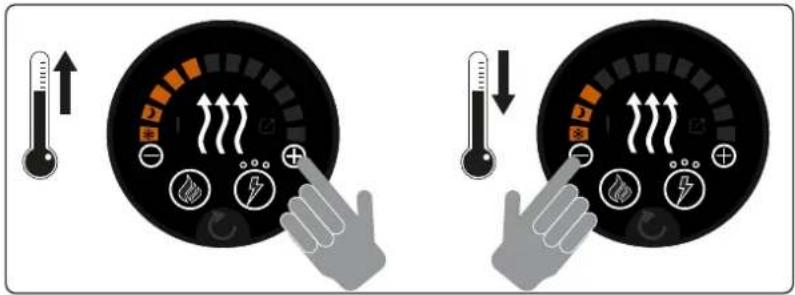

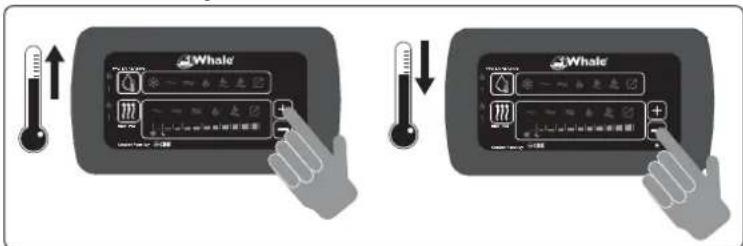

1. Choisir température

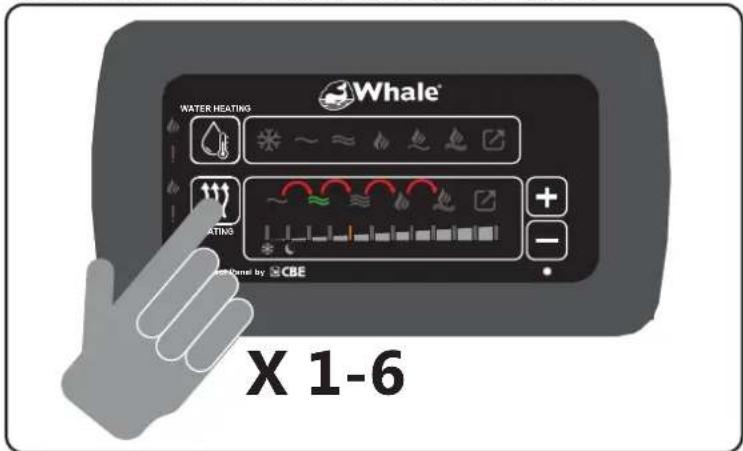

2. Sélectionner le réglage de l’alimentation

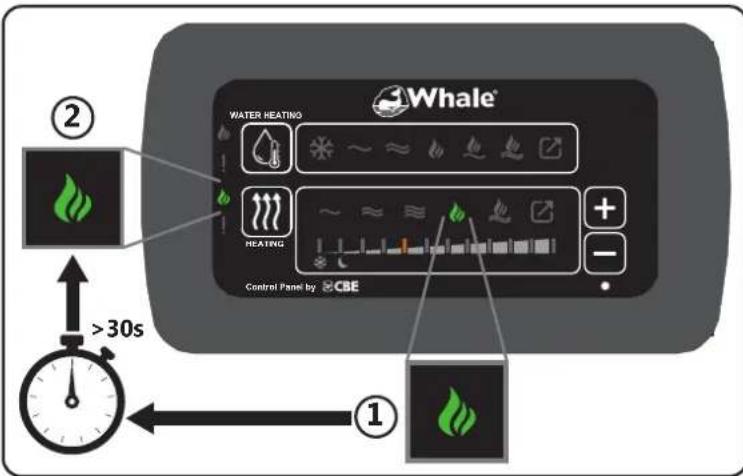

3. Alimentation au gaz On

Gestion de l’alimentation électrique Si vous choisissez un réglage électrique élevé sur le radiateur ou le chau󰀨e-eau, le panneau de commande peut automatiquement rétrograder l’autre radiateur / chau󰀨e-eau Whale à un réglage électrique inférieur ou l’éteindre en cas de risque de dépasser 16 A. Le dernier radiateur sélectionné a une priorité de commutation CA.5.2 Consignes d’utilisation - Contrôle de la chaleur *N’est pas disponibles sur tous les modèles. Le contrôle externe permet le contrôle du radiateur via une source alternative. Veuillez vous référer au manuel de votre véhicule pour plus d'informations. Icône Description Bouton de chau󰀨age au gaz Indicateur de veille du chau󰀨age au gaz Chau󰀨age au gaz actif Mode protection contre le gel (env. 5°C) Mode nuit (env. 16 °C) Bouton augmenter température Bouton diminuer température Indicateur de blocage Bouton de chau󰀨age électrique Indicateur de veille du chau󰀨age électrique 0,75 kW électrique 1,50 kW électrique 3,00 kW électrique Contrôle externe d'une source alternative disponible* Contrôle externe d'une source alternative actif* Bouton Reset Figure 2. Panneau de commande de la chaleur Whale -20-Réglages électriques utilisables

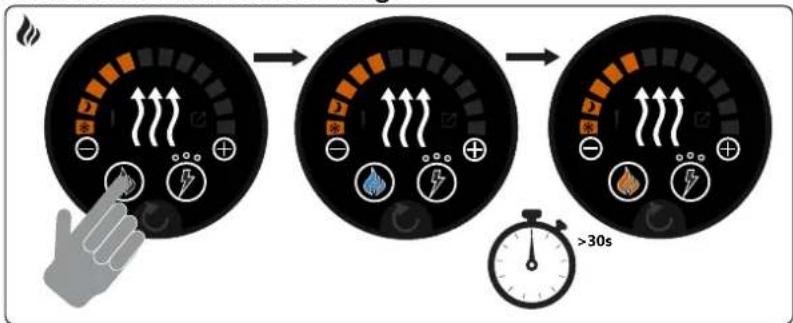

2. Activer l’alimentation au gaz

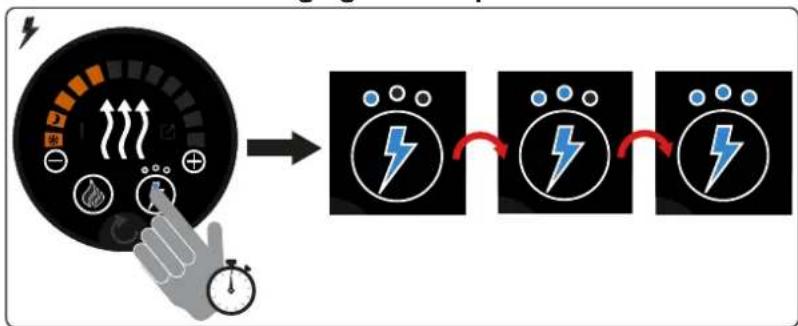

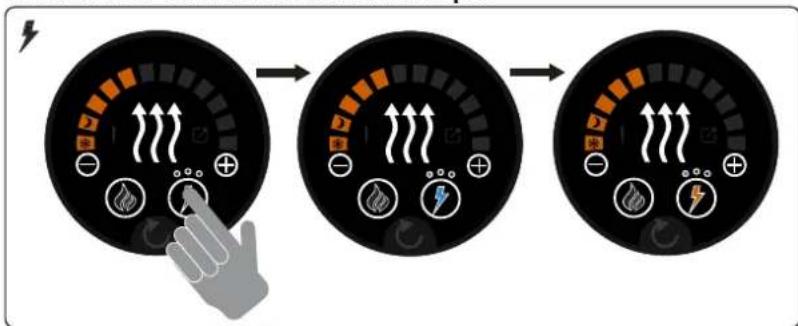

3.a. Sélectionner le réglage électrique 3.b. Activer l’alimentation électrique

1. Choisir température

Et/ou6,1 Dépannage - Commande double Whale Étape 1 - Montrer le blocage Étape 2 - Identier le blocage Étape 3 - Action recommandée

Alimentation de gaz inadaptée

3. Passer à l’étape 4

1. Vérier que les orices de ventilation et les

conduits ne sont pas obstrués

2. Attendre 10 min. que le radiateur refroidisse

3. Passer à l’étape 4

3 Tension d’alimentation inadaptée

10.5 - 15.9V c.c. - Radiateur inutilisable sous

10,1 V ≥ 10,5 / ≤ 15,9 V c.c. < 10,5 / >15,9 V c.c. Passer à l’étape 4

1. Vérier que les conduits ne sont pas bouchés

2. Passer à l’étape 4

9090 911. Pour l’Europe, veuillez consulter les informations du service Webasto jointes

2. Passer à l’étape 4

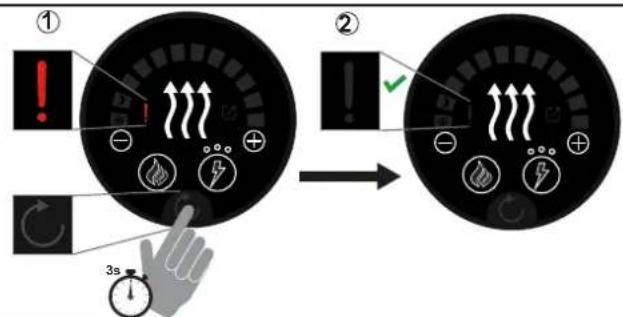

2. Rechercher les erreurs récurrentes du radiateur

4. Passer à l’étape 4

X6.2 Dépannage - Contrôle de la chaleur Whale Étape 1 - Montrer le blocage Étape 2 - Identier le blocage Étape 3 - Action recommandée

Alimentation de gaz inadaptée

3. Passer à l’étape 4

1. Vérier que les orices de ventilation et les

conduits ne sont pas obstrués

2. Attendre 10 min. que le radiateur refroidisse

3. Passer à l’étape 4

Tension d’alimentation inadaptée

10.5 - 15.9V c.c. Radiateur inutilisable sous

10,1 V ≥ 10,5 / ≤ 15,9 V c.c. < 10,5 / >15,9 V c.c. Passer à l’étape 4

1. Vérier que les conduits ne sont pas

2. Passer à l’étape 4

9090 911. Pour l’Europe, veuillez consulter les informations du service Webasto jointes

2. Passer à l’étape 4

Erreur du panneau de commande

2. Rechercher les erreurs récurrentes du

4. Passer à l’étape 4

Étape 4 - Résoudre le blocage

-23-7. Maintenance / réparations Le propriétaire du véhicule doit faire en sorte que l’appareil soit entretenu au moins tous les 2 ans à partir de la date d’achat, y compris l’arrivée et l’évacuation de gaz pour les produits à combustion (BS EN 624). Tous les travaux d’entretien et de réparation doivent être réalisés par un technicien du gaz agréé d’un centre de service approuvé par Whale® ou par un membre du réseau de techniciens de maintenance de Whale. Pour obtenir des informations sur l’installation ou l’entretien, veuillez contactez l’Assistance Whale

Tél. : [phone] E-mail : [e-mail] Pour l’Europe, veuillez consulter les informations du service Webasto jointes. Les réclamations de garantie et l'acceptation de la responsabilité seront jugées irrecevables dans les cas suivants :

• modications de l’appareil (accessoires inclus)

• modications du tuyau d’échappement ou de l’entrée d’air de combustion

• utilisation de pièces de rechange et d’accessoires autres que des pièces d'origine Whale

• non-respect des consignes d'installation et de fonctionnement

• utilisation de l’appareil à d’autres ns que les loisirs L’échangeur de chaleur doit être remplacé par une pièce détachée Whale d’origine tous les 10 ans à partir de la date d’enregistrement. Veuillez consulter l’étiquette de données sur le radiateur lors de sa première mise à en service. Élimination Ce produit doit être éliminé conformément aux législations du pays respectif dans lequel il est utilisé. Les règles et règlements nationaux en vigueur doivent être respectés.

Ref: 181.354_typeA_v1_0119 Figure 3. Exemple d’étiquette de données d’un radiateur Ce nombre « 19 » in- dique l’année d’enregis- trement (dans ce cas-ci 2019) Tous les travaux doivent être réalisés par une personne compétente tel que déni dans la norme BS 7671 PARTIE 2. Tous les produits gaziers Whale doivent être installés et entretenus par un Technicien du gaz qualié conformément aux consignes d’installation et à la norme BS EN 1949. Veuillez noter que si l’installation n’est pas correctement réalisée, il existe un risque d’électrocution. Si les problèmes persistent, veuillez contacter l’assistance Whale au [phone]. Pour l’Europe, veuillez consulter les informations du service Webasto jointes.Si le câble d’alimentation électrique est endommagé, il doit être remplacé par le fabricant, par ses agents d’entretien ou par des personnes pareillement qualiées an d’éviter tout danger (BS EN 60335-1). Déclaration de conformité UE Description de l’équipement : Radiateur Déclaration du fabricant Nous déclarons par les présentes, sous notre entière responsabilité, que l'équipement ci-dessus est conforme aux dispositions des Directives CE suivantes. Directive 2016/426/CE relative au rapprochement des législations des États membres concernant les appareils brûlant des combustibles gazeux. Directive basse tension 2014/35/UE relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Directive sur la compatibilité électromagnétique 2014/30/UE relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique automobile. Directive 2004/104/CE sur la compatibilité électromagnétique automobile (dernier amendement 2009/19/ CE) conformément au règlement CEE n° 10.05. Règlement ECE n° 122, prescriptions techniques uniformes applicables à l'homologation de véhicules des catégories M; N et O en ce qui concerne leurs systèmes de chau󰀨age. Directive 2000/53/CE relative aux véhicules hors d'usage. Marquage CE initialement apposé en : décembre 2018 Base sur laquelle la conformité est déclarée : L’équipement ci-dessus est conforme aux exigences de protection de la Directive CEM ainsi qu’aux principaux éléments des objectifs de sécurité de la Directive basse tension. Veuillez contacter Whale® pour toute autre information complémentaire. Richard Bovill Directeur de l’ingénierie Fabriqué par Whale 2 Enterprise Road Bangor BT19 7TA Tél. : [phone]-Brevets et marques Le radiateur Whale® est protégé par deux demandes de brevets. Whale® est une marque déposée de Munster Simms Engineering Ltd.

Garantie Ce produit Whale est couvert par une garantie de 2 ans. Veuillez consulter le document joint pour connaître notre Déclaration de garantie limitée. Les conditions de garantie de la caravane ou du camping-car peuvent s’appliquer, veuillez vous référer au manuel du fabricant pour plus d'informations. © Copyright Whale 2019 - Tous droits réservés. Toute reproduction de ce document, en partie ou dans son intégralité, est interdite. WHALE® est une marque déposée de Munster Simms Engineering Limited, Bangor, Irlande du Nord, opérant sous le nom Whale. La politique de Whale consiste à s’améliorer sans cesse et nous nous réservons le droit de modier les spécications sans préavis. Les illustrations sont données à titre indicatif uniquement. L’exactitude et l’exhaustivité des informations gurant dans toute brochure produit ne sont pas garanties par la Société qui peut les modier à son entière discrétion.L’apparecchio di riscaldamento ad aria calda per veicoli da diporto funziona usando il gas e/o l’elettricità Stufa a gas & elettricità SL3512, SL5512, SL7512, SL5502, SL7502 Istruzioni operativeIl pacchetto Heat Air contiene: Indice: Pagina: 1 stufa a gas & elettricità1. Sicurezza2. Avvertenze3. Speciche4. Applicazione5. Istruzioni per l’uso • 5.1 Controllo Whale Duo • 5.2 Controllo Whale Heat 6. Risoluzione dei problemi • 6.1 Controllo Whale Duo • 6.2 Controllo Whale Heat7. Manutenzione/riparazioni28 - 29
