BEDIENUNGSANLEITUNG Heat Air SL5512 Whale

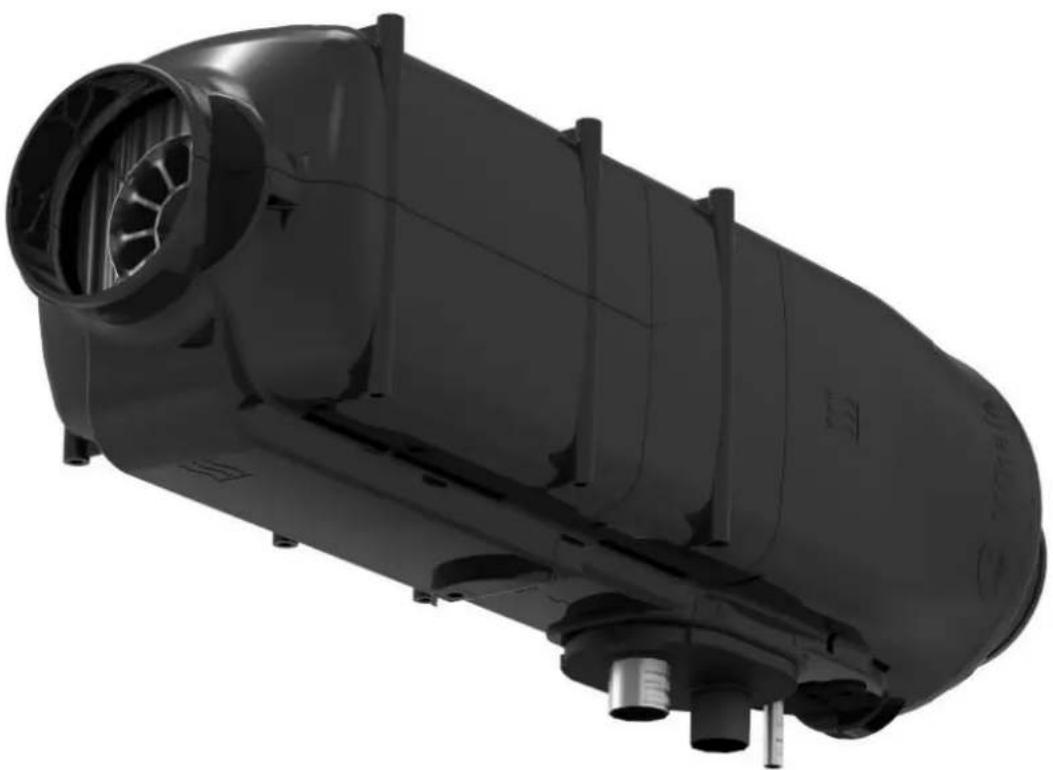

Gas- und elektrisch betriebene Raumheizung

Gas- und/oder elektrisch betriebenes Warmluftheizgerät für

Freizeitfahrzeuge

SL3512, SL5512, SL7512, SL5502, SL7502

Bedienungsanleitung

Lieferumfang des Warmluftpakets:

1 x Gas- und elektrisch betriebene Raumheizung

Inhaltsverzeichnis:Seite:

1. Sicherheit	2 - 3
2. Warnhinweise	4
3. Spezifikation	4
4. Anwendungsbereich	4
5. Bedienungsanleitung
• 5.1 Whale Duo-Steuerung	5 - 6
• 5.2 Whale Heizungssteuerung	7 - 8
6. Fehlerbehebung
• 6.1 Whale Duo-Steuerung	9
• 6.2 Whale Heizungssteuerung	10
7. Wartung/Reparatur	11

1. Sicherheit

Lesen Sie sich diese vorliegende Bedienungsanleitungitte grundlich durch. Stellen Sie sicher, dass Sie sie verstehen und bewahren Sie sie sorgfaltig auf. Beachten Sie alle geltenden Gesetze, Richtlinien und Normen.

Die Nichtbeachtung der Hinweise in dieser Bedienungsanleitung kann zu schweren Sachschäden führen und erhebliche Gefahren für die Gesundheit oder das Leben von Personen darstellen. Nehmen Sie diesen Gerät und sein Bedienfeld nur dann in Betrieb, wenn sich alle Komponenten in einwandfreiem Zustand befinden. Wenden Sie sich bei Beschädigungen unverzüglich an den technischen Kundendienst von Whale.

Für den sicheren Betriebszustand und die ordnungsgemäße Bedienung des Gerätes ist allein der Fahrzeughalter verantwortlich.

Sichere Betriebsumgebung

• Das Gerätarf nur mit zugelassenen Bedienfeldern und Zubehör von Whale betrieben werden.
• Wenn sich die Abgasleitungen in der Höhe oder direkt unter einem sich offen den Fenster befinden, muss das Gerät mit einer automatischen Abschaltvorrichtung ausgestattet sein, um einen Betrieb bei geöffnetem Fenster zu verhindern (BS EN 1949).
• Richten Sie bei der Reinigung den Wasserstrahl nicht direkt auf das Heizungsgehäuse oder die Abgasöffnungen.

• Fahren Sie mit dem Fahrzeug nicht durch tieferes Wasser, das hohen steht als die Heizung.

• Das Abgasrohr und der Verbrennungslufteintritt * müssen jederzeit frei gehalten und bei Bedarf gereinigt werden. Im Winter kann es z. B. notwendig sein, Schnee zu entfernen (BS EN 624).

• Beim Betanken des Fahrzeugs, des Zugfahrzeugs und anderer Geräte, oder wenn sich das Fahrzeug, in dem das Heizgerät installiert ist, in einem geschlossenen Raum befindet (z. B. in einer Garage), damit die Heizung nicht in Betrieb genommen werden (BS EN 624). Stellen Sie absoluter Sicher, dass das Heizgerät nicht auf andere Weise über die Heizungssteuerung eingeschaltet werden kann.

Sicherer Betrieb des Heizgerätes

• Halten Sie alle Luftlein- und -auslasse jederzeit frei (BS EN 624).
• Die Oberflächen der Heizgerätes, die Abgasrohre und die Abgase selbst können sehr heißt werden.
• Wärmeempfindliche Materialien dürfen nicht an gleicher Stelle wie die Heizung, die Warmluftleitungen und -auslasse gelagert werden.
• Berühren Sie nicht den Bereich um das Abgasrohr herum und lehnen Sie keine Gegenstände gegen das Abgasrohr oder den Abgasanschluss.
• Das dem Heizgerät zugeführte Gas muss sich in gasförmigem Zustand befinden. (BS EN 1949).

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder von Personen mit mangelnder Erfahrung und Wissen verwendet werden, wenn sie angemessen beaufsichtigt werden oder eine ausfuhrliche Einweisung in die sichere Benutzung des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät speilen. Die Reinigung und Wartungarf nicht von unbeaufsichtigten Kindern durchgeführt werden. Kinder unter 3 Jahren sollenn ferngehalten werden, wenn eine ständige Beaufsichtigung nicht möglich ist (BS EN 60335-1).

Kinder in einem Alter zwischen 3 und 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner normalen Gebrauchslage platziert oder installiert ist und unter der Voraussetzung, dass sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder in einem Alter zwischen 3 und 8 Jahren dürfen das Gerät nicht mit einer Spannungsvorsorgung verbinden (Stecker in die Steckdose stecken), keine Regelung vornehmen und keine benutzserbeitigen Wartungsarbeiten durchführren (BS EN 60335-1).

ACKTUNG: Einige Teile theses Produktskonnen sehr heißt werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind (BS EN 60335-1).

In dem unwahrscheinlichen Fall, dass das Gassystem undicht oder Gasgeruch wahrnehmbar ist:

• Löschen Sie alle offenen Flammen
• Schalten Sie alle Geräte aus und betätigten Sie keine elektrischen Schalter
• Schalten Sie alle Gasgeräte aus
• Offnen Sie zur Belüftung Fenster und Türen
• Nicht rauchen
• Sperren Sie den Gasanschluss ab
• Verlassen Sie das Fahrzeug

Lassen Sie das System unverzüglich von einem anerkannten Flüssiggasfachmann in einem von Whale® autorisierten Servicecenter oder bei einem Mitglied des Whale Service Engineer Networks gründlich überprüfen. Für Europa siehe die beigeführten Hinweise zum Webasto-Service.

3. Spezifikation

Abgasleitung Typ C	13 & C53 (mit Geblüse)
Bestimmungsänder AT, BE, BG, CH,	CY, CZ, DE, DK, EE, FI, FR, GB, GR, HU, HR, IS, IT, LT, LU, LV, MT, NL, NO, PL, RO, SE, SI, SK, TR
Trockenlagertemperatur -20 °C bis 70 °C	°C
Batterieversorgung 10,5 - 15,9 V
Gasversorgung LPG: Butan/Propan 30	mbar - CAT I 38/P (30)
Schutzart IP45

HEAT AIR	Qn [kW]	Qn [kW]	M [g/h]	V [m3/h]	Siche-rungsgrö-ße [A]	230 V ~ 50 Hz [A]	[kg]
SL3512XX 2,90 3,30 239	150 10 13 8,7
SL5512XX 5,45 4,70 342	220 10 13 8,7
SL7512XX 6,75 6,00 436	220 10 13 8,7
SL5502XX 5,45 4,70 342	220 10 13 8,7
SL7502XX 6,75 6,00 436	220 10 13 8,7

4. Anwendung (BS EN 624)

Betrieb während der Fahrt (BS EN 624), (UN ECE R122)

In gaz Europaarf these Gerat (gemai der Rictlinie UN ECE R 122) nur dann wahrnd der Fahrt verwendet werden, wenn das System einen Gasdruckregler mit einer entsprechend konfigurierten Gasinstallation beinhaltet.

Nationale Vorschriften und Regel müssen eingehalten werden.

Die Richtlinie UN ECE R 122 schreiben tvor, dass eine Sicherheitsabsperreinrichtung vorhanden sein muss, wenn these Gerat wahrnd der Fahrt betrieben wird.

Wenn keine Sicherheitsabsperreinrichtung installiert ist, muss die Gasflasche während der Fahrt geschlossen sein.

Um Schäden am Gerat durch Spritzwasser zu vermeiden, z. B. bei der Fahrzeugreinigung, daß kein Wasser direkt in die Abgasleitung, den Verbrennungslufteintritt oder auf das Heizgehäuse und die Anschlüsse gesetzt werden.

These Symbole weisen daraufhin, dass these Gerat AUSSCHLIESSLICH fur den Einsatz in Straßen- und Freizeitfahrzeugen geeignet ist, NICHT JEDOCH fur feststehende Bauten.

Dieses Symbol weist daraufhin, dass these Gerat NICHT fur den Einsatz auf Booten geeignet ist.

5.1 Bedienungsanleitung - Whale Duo-Steuerung

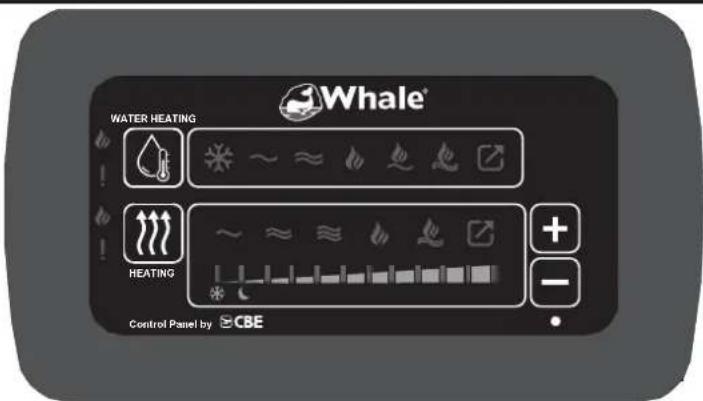

Abbildung 1. Bedienfeld der Whale Duo-Steuerung

Symbol Beschreibung
		Taste zum Ein-/Ausschalten der Raumheizung und zur Auswahr der Versorgungsquelle
		Elektrische Spanningsversorgung mit 0,75 kW ausgewählt
		Elektrische Spanningsversorgung mit 1,50 kW ausgewählt
		Elektrische Spanningsversorgung mit 3,00 kW ausgewählt
		Gasversorgung ausgewählt
		Gasversorgung + elektrische Spanningsversorgung ausgewählt
		Externe Steuerung aus alternative Quelle*
		Temperatur erhöhen-Taste
		Temperatur verringen-Taste
		Gasflamme gezündet-Anzeige
		Sperrzustandsanzeige
		Frostschutzbetrieb (ca. 5 °C)
		Nachtbetrieb (ca. 16 °C)
Temperatureinstellungen

*Nicht bei allen Modellen verfügbar. Die externe Steuerung ermöglicht die Steuerung der Heizung über eine alternative Quelle. Weitere Informationen finden Sie in Ihr Fahrzeughandbuch.

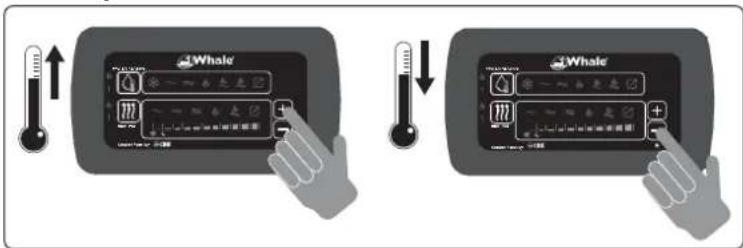

1. Temperatur wahlen

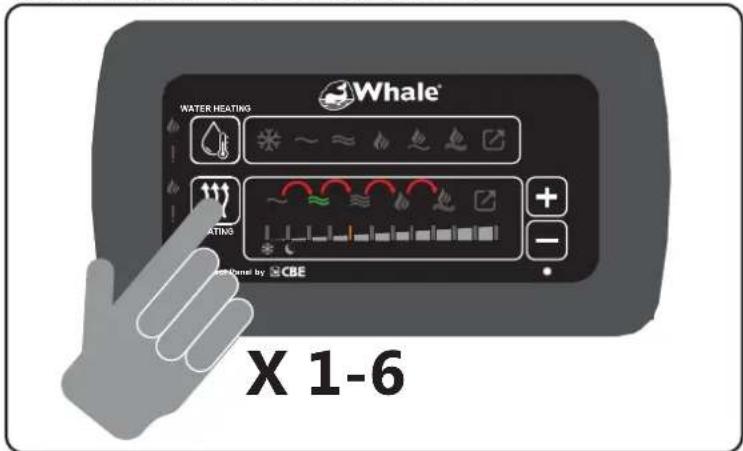

2. Versorgungseinstellung wahlen

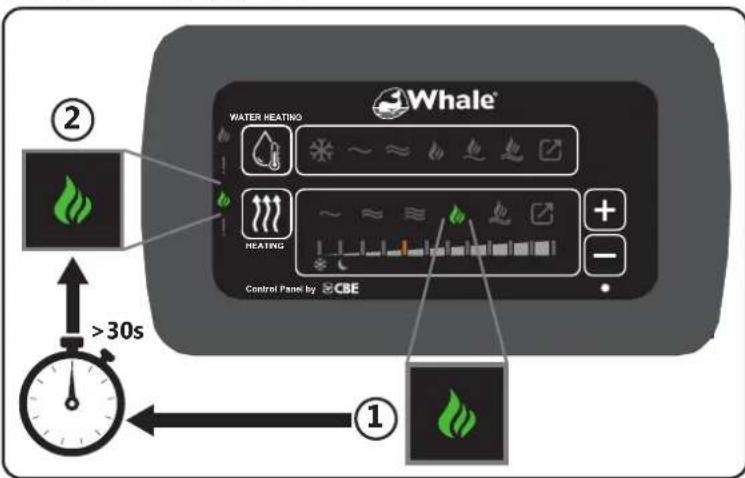

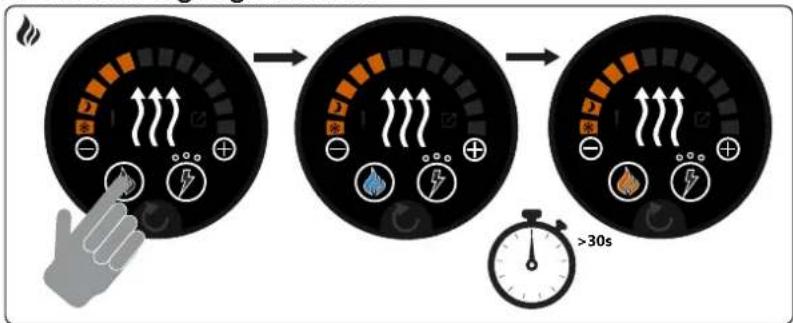

3. Gasversorgung EIN

Nutzbare elektrische Einstellungen
6A 0,75 kW 230 V Wechselspannung	~ × ×
10 A 1,50 kW 230 V Wechselspannung	~ ≈ ×
16 A 3,00 kW 230 V Wechselspannung	~ ≈ ≈

Management der elektrischen Stromversorgung

Wenn Sie die elektrische Leistung der Raumheizung oder des Warmwasserbereiters auf einen hohen Wert einstellen, setzen das Bedienfeld die elektrische Leistung der anderen Raumheizung/des anderen Warmwasserbereiters ggf. automatisch auf einen niedrigeren Wert zurück oder schaltet sie/ihn ganz aus, wenn die Gefahr besteht, dass ein Wert von 16 A übersritten wird. Das zuletzt ausgewählte Heizgerät hat Netzpriorität (Wechselspannung).

5.2 Bedienungsanleitung - Whale-Heizungssteuerung

Abbildung 2. Bedienfeld der Whale-Heizungssteuerung

Symbol Beschreibung
	Gasheizungstaste
	Standby-Anzeige der Gasheizung
	Gasheizung eingeschaltet
	Frostschutzbetrieb (ca. 5 °C)
	Nachtbetrieb (ca. 16 °C)
	Temperatur erhöhen-Taste
	Temperatur verringn-Taste
	Sperrzustandsanzeige
	Elektroheizungstaste
	Standby-Anzeige der Elektroheizung
	0,75 kW elektrisch
	1,50 kW elektrisch
	3,00 kW elektrisch
	Externe Steuerung aus alternative Quelle verfügbar*
	Externe Steuerung aus alternative Quelle aktiv*
	Rückstelltaste

*Nicht bei allen Modellen verfügbar. Die externe Steuerung erhögt die Steuerung der Heizung über eine alternative Quelle. Weitere Informationen finden Sie in Ihr Fahrzeughandbuch.

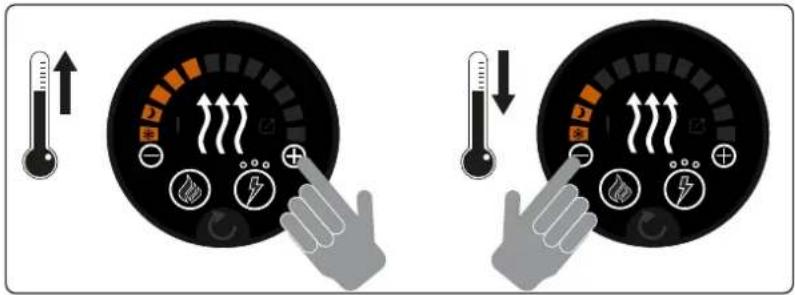

1. Temperatur wahlen

2. Gasversorgung aktivieren

Und/Oder

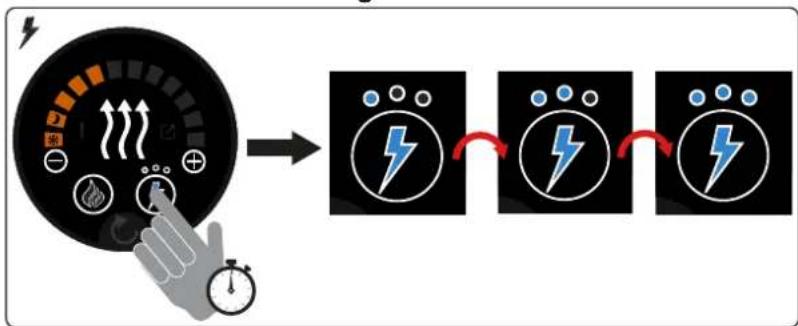

3.a. Elektrische Einstellung wahlen

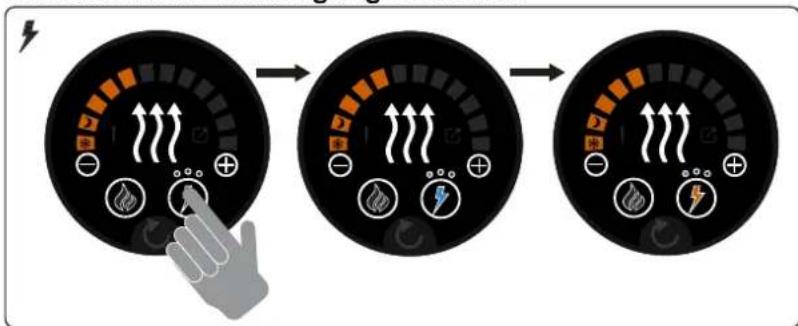

3.b. Elektrische Versorgung aktivieren

Nutzbare elektrische Einstellungen
6A 0,75 kW 230 V Wechselspannung
10 A 1,50 kW 230 V Wechselspannung
16 A 3,00 kW 230 V Wechselspannung

6.1 Fehlerbehebung - Whale Duo-Steuerung

Schritt 1 - Sperrzustand anzeigen
Schritt 2 - Grund für Sperrzustand feststellen	Schritt 3 - Empfohlene Maßnahme
1 UrHEATING	1. Gasversorgung prüfen2. 30 mbar LPG3. Weiter mit Schritt 4
2 Überhitz!HEATING	1. Kontrollieren Sie, dass die Lüftungsöffnungen und -leitungen nicht blockiert sind2. Warten Sie 10 Minuten, bis sich die Heizung abgekühlt hat3. Weiter mit Schritt 4
3 Unzureichende Versorragunasspannung	10,5 - 15,9 V Gleichstrom - Die Heizung benötigt eine Spannung von mindestens 10,1 V≥ 10,5/≤ 15,9 V Gleichstrom< 10,5/>15,9 V GleichstromXWeiter mit Schritt 4
4 AbHEATING	1. Abgasleitungen auf Blockierungen prüfen2. Weiter mit Schritt 4
5 Interne StörungHEATING	1. Wenden Sie sich unter der Telefonnummer [phone] an den Whale-Kundendienst.Für Europa siehe die beigefugten Hinweise zum Webasto-Service.2. Weiter mit Schritt 4
6 Mehrere StörungenHEATING	1. Stromversorgung AUS2. Heizgerät auf wiederkehrende Störungenprüfen3. Stromversorgung EIN4. Weiter mit Schritt 4
Schritt 4 - Sperrzustand beseitigen
1 WhaleWhale!Sparzustand	1 3sWhale!Sparzustand

Wenn die Probleme weiterhin bestehen, wenden Sie sich unter der Telefonnummer [phone]itte an den Whale-Kundendienst. Für Europa siehe die beigefugten Hinweise zum Webasto-Service.

Schritt 1 - Sperrzustand anzeigen
Schritt 2 - Grund für Sperrzustand feststellen S	Schritt 3 - Empfohlene Maßnahme
1 Unzureichende Gasversorgung	1. Gasversorgung prüfen 2. 30 mbar LPG 3. Weiter mit Schritt 4
2 Überhitzt	1. Kontrollieren Sie, dass die Lüftungsöffnungen und -leitungen nicht blockiert sind 2. Warten Sie 10 Minuten, bis sich die Heizung abgekühlt hat 3. Weiter mit Schritt 4
3	Unzureichende Versorgungsspannung 10,5 - 15,9 V Gleichstrom - Die Heizung benötigt eine Spannung von mindestens 10,1 V ≥ 10,5/≤ 15,9 V Gleichstrom < 10,5/>15,9 V Gleichstrom X Weiter mit Schritt 4
4 Abgasleitung blockiert	1. Abgasleitungen auf Blockierungen prüfen 2. Weiter mit Schritt 4
5	Interne Störung 1. Wenden Sie sich unter der Telefonnummer [phone] an den Whale-Kunden- dienst. Für Europa siehe die beigefugten Hinweise zum Webasto-Service 2. Weiter mit Schritt 4
6 Bedienfeld-Störung	1. Stromversorgung AUS 2. Stromversorgung EIN
7 Mehrere Störungen	1. Stromversorgung AUS 2. Heizgerät auf wiederkehrende Störungenprüfen 3. Stromversorgung EIN 4. Weiter mit Schritt 4
Schritt 4 - Sperrzustand beseitigen
1	2

Wenn die Probleme weiterhin bestehen, wenden Sie sich unter der Telefonnummer [phone]itte an den Whale-Kundendienst. Für Europa siehe die beigeufigsten Hinweise zum Webasto-Service.

7. Wartung/Reparatur

Der Fahrzeughalter muss darauf sorgen, dass das Gerät, einschließlich seiner Gasversorgung und Leitungen für die Verbrennungsk Produkte, mindestens alle 2 Jahre ab Kaufdatum gewartet wird (BS EN 624).

Alle Wartungs- und Reparaturarbeiten * müssen von einem anerkannten Flüssigfaschmann in einem von Whale® autorisierten Servicecenter oder von einemMitglied des Whale Service Engineer Networks durchgefuhrt werden.

Bei Fragen zur Installation oder Wartung wenden Sie sichitte an den Whale' Kundendienst:

Tel: [phone]

E-Mail: [e-mail]

Für Europa siehe die beigeufigsten Hinweise zum Webasto-Service.

In den folgenden Fällen sind Garantie- und Gewährleistungsansprüche sowie eine Übernahme der Haftung ausgeschlossen:

• Wenn Änderungen an dem Gerät (einschließlich Zubehör) vorgenommen wurden
• Wenn Änderungen an der Abgasleitung oder am Verbrennungsluft eintritt vorgenommen wurden
• Wenn keine Originalersatz- und Zubehörteile von Whale verwendet wurden
• Bei Nichtbeachtung der Installations- und Bedienungsanleitung
• Wenn das Gerät für andere Zwecke als Freizeitzwecke verwendet wird

Der Wärmetauscher muss alle 10 Jahre ab dem Datum der Registriierung durch ein Whale-Originalersatzteil ersetzt werden. Der Zeitpunkt der Erstinbetriebnahme ist auf dem Typenschild des Heizgerätes angegeben.

Entsorgung

Dieses Produkt muss gemäß den Vorschriften des jeweiligen Landes, in dem es verwendet wird, entsorgt werden. Nationale Vorschriften und Gesetze sind zu beachten.

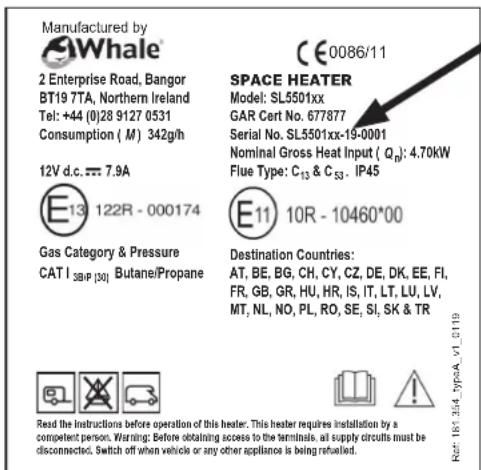

Abbildung 3. Beispiel für ein Typenschild auf dem Heizgerät

These Zahl gibt das Jahr der Registrierung an (in thisem Fall, 19' für 2019)

Bitte beachten Sie: Das Gerät muss gemäß den einschlädigen Bestimmungen des Landes, in dem das Gerät verwendet wird, montiert und gewartet werden.

Alle Whale-Gasprodukte müssen von einem entsprechend qualifizierten Flüssiggasfachmann gemäß der Installationsanleitung und BS EN 1949-2011 installiert und gewartet werden.

Alle Arbeitungen müssen von einer fachkundigen Person vorgenommen werden wie in den einschlädigten und örtlichen Regelwerken definiert.

Bitte beachten Sie, dass bei falscher Installation die Gefahr eines Stromschlags besteht.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinen Servicemitarbeitern oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden (BS EN 60335-1).

Beschreibung des Gerätes: Raumheizung

Erklärung des Herstellers

Hiermit erklären wir in alleiniger Verantwortung, dass das oben bezeichnete Gerät den Anforderungen der folgenden EG-Richtlinien entspricht:

Gasgeräteverordnung (EU) 2016/426 über Geräte zur Verbrennung gasförmiger Brennstoffe und zur Aufhebung der Richtlinie 2009/142/EG

Niederspannungsrichtlinie 2014/35/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie zur elektromagnetischen Verträgelichkeit (EMV-Richtlinie) 2014/30/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträgelichkeit.

KFZ-EMV-Richtlinie 2004/104/EC (letzte Änderung 2009/19/EC) gemäß ECE-Regelung Nr. 10.05.

Regelung Nr. 122 der Wirtschaftskommission der Vereinten Nationen für Europa (UN/ECE) — Einheitliche technische Vorschriften für die Typogenehmigung von Fahrzeugen der Klassen M, N, und O hinsichtlich ihrer Heizungssysteme.

Richtlinie 2000/53/EG über Altfahrzeuge.

Erstmalige Anbringung der CE-Kennzeichnung: Dezember 2018

Grundlage, auf der die Konformität erklärt wird: Das oben bezeichnete Gerät entspricht den Schutzanforderungen der Richtlinie zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) und den wesentlichen Elementen der Sicherheitsziele der Niederspannungsrichtlinie.

Wenn Sie weitere Einzelheiten benötigen, wenden Sie sichitte an Whale®.

Richard Bovill

Technischer Direktor

Hergestellt von

Whale

2 Enterprise Road

Bangor

BT19 7TA

Tel: [phone]

Die Whale® Baumheizung ist durch zwei angemeldete Patente geschützt.

Whale® ist eine eingetragene Marke von Munster Simms Engineering Ltd.

Garantie

Auf diesen Whale-Produkt wird eine Garantie von 2 Jahren gewährt. Einzelheiten zu unserer Erklärung zur eingeschränkten Garantie entnehmen Sieitte dem beigeufigden Dokument. Ggf. gelten die Garantiebedingungen des Wohngwagen- oder Wohnmobilherstellers. Fur weitere Informationen sieheitte das Handbuch des Herstellers.

Copyright Whale 2019 - Alle Rechte vorbehalten. Eine Vervielfaltigung im Ganzen oder in Teilen ist ohne Genehmigung untersagt.

WHALE® ist eine eingetragene Marke von Munster Simms Engineering Ltd, in Bangor, Nordirland. Das Unternehmen handelt auch unter Namen Whale. Whale verfolgt eine Politik der ständigen Verbesserung und wir behalten uns das Recht vor, Spezifikationen ohne vorherige Benachrichtigung zu ändern. Abbildungen dieren nur zur Orientierung.

Das Unternehmen garantiert weder dieichtigkeit noch die Vollständigkeit der in dieser oder einer anderen Produktliteratur enthaltenen Informationen, die nach eigenen Ermessen des Unternehmens geändert werden können.
