BEDIENUNGSANLEITUNG Aquasource WF1230 Whale

A l'attention de l'installateur

Assurez-vous que tout le personnel lise les points énoncés ci-dessous et qu'une copie soit donnée à l'utilisateur final.

A l'attention de l'utilisateur

Lisez les points énoncés ci-dessous avant toute installation et utilisation de l'équipement.

Application

Aquasource Clear est un filtre au carbone argenté qui procure une eau douce et claire, aidant à retirer le mauvais goût et les mauvaises odeurs.

Ce filtre procure de nombreux avantages. Il:

• Limite la culture des bactéries.
• Est parfaitement adapté aux caravanes ainsi qu'aux bateaux (pression de fonctionnement maximum de 4 bar/ 60 PSI).

- Aucune maintenance n'est nécessaire

- Les filtres Aquasource Clear 12mm (WF1230) ou 15mm (WF1530), entrée/sortie s'utilisent dans différents types de tuyauterie, voir le Guide de Plomberie.

- Fourni avec clips pour montage sur cloison.

- Compact, parfait pour les espaces confinés.

1. Sélectionnez un emplacement pour le filtre et coupez le flexible/tuyau à la taille appropriée.
2. Retirez les capuchons aux extrémités du filtre et poussez chaque extrémité dans les connecteurs correspondants en gardant à l'esprit que l'eau doit passer dans la direction de la flèche.
3. Si vous souhaitez fixer le filtre à la cloison, utilisez les clips de montage et les vis fournis.
4. Lorsque le filtre est installé, laisser passer de l'eau à travers d'évacuer quelques particules noirs restantes, jusqu'à ce que l'eau devienne claire environ 30 secondes.
5. Ecrivez la date d'installation dans l'espace fourni afin de vous souvenir quand le changer.
6. Votre filtre est maintenant prêt à l'emploi.

Guide de Plomberie

Procédure de purge

1. Le remplacement du filtre doit être effectué dans de bonnes conditions d'hygiène.

2. Parce que la procédure de purge d'un nouveau filtre peut utiliser beaucoup d'eau, il est recommandé de commencer par éliminer les particules noires (en secouant le filtre de temps en temps pour en agiter le contenu), sur un robinet d'eau douce domestique avant l'installation. (Approximativement 10 minutes de fonctionnement continu sur un robinet domestique, et plus longtemps si nécessaire, jusqu'à ce que les particules soient retirées).

3. Une fois cette opération terminée, dévisser l'ancien filtre du raccord à l'extrémité du tuyau souple.

4. En vous assurant que le joint reste en position à l'intérieur du raccord, visser le nouveau filtre dans le raccord, et VISSEZ A LA MAIN SEULEMENT dans le sens horaire. Si le filtre doit être remplacé sur site, en utilisant l'eau embarquée à bord du véhicule:

5. Installer le nouveau filtre en dévissant à partir du raccord à l'extrémité du tuyau souple, en vous assurant que le joint reste en position à l'intérieur du raccord.

6. Visser le nouveau filtre dans le raccord, et VISSEZ A LA MAIN SEULEMENT dans le sens horaire.

7. Faites passer approximativement 20 litres d'eau à travers le nouveau filtre.

8. Retirer le tuyau et le filtre du réservoir et du véhicule, secouer le filtre pour en agiter le contenu, replacer le filtre dans le système, et purger le filtre avec 20 litres d'eau supplémentaire. Il est possible que davantage de purges soient nécessaires afin de retirer toutes les particules.

Merci de considérer l'environnement lorsque vous disposerez de l'ancien filtre et du paquet du nouveau.

Attention

Ne laissez pas votre filtre à l'intérieur de votre système d'eau plus d'une année. (L'utilisation d'un filtre Aquasource Clear Filter est équivalent à une saison ou 4500 litres, prenez comme référence la durée la plus courte).

Système de plomberie utilise Raccords nécessaires Modèle No.
12mm semi-rigide	Se connecte directement à Whale Quick Connect 12mm	WF1230
15mm semi-rigide	Se connecte directement à Whale Quick Connect 15mm	WF1530
Tuyau flexible 3/8” (10mm)	Collier en acier Inoxydable pour tuyau WF1230
Tuyau flexible 1/2” (13mm)	Collier en acier Inoxydable pour tuyau WF1530

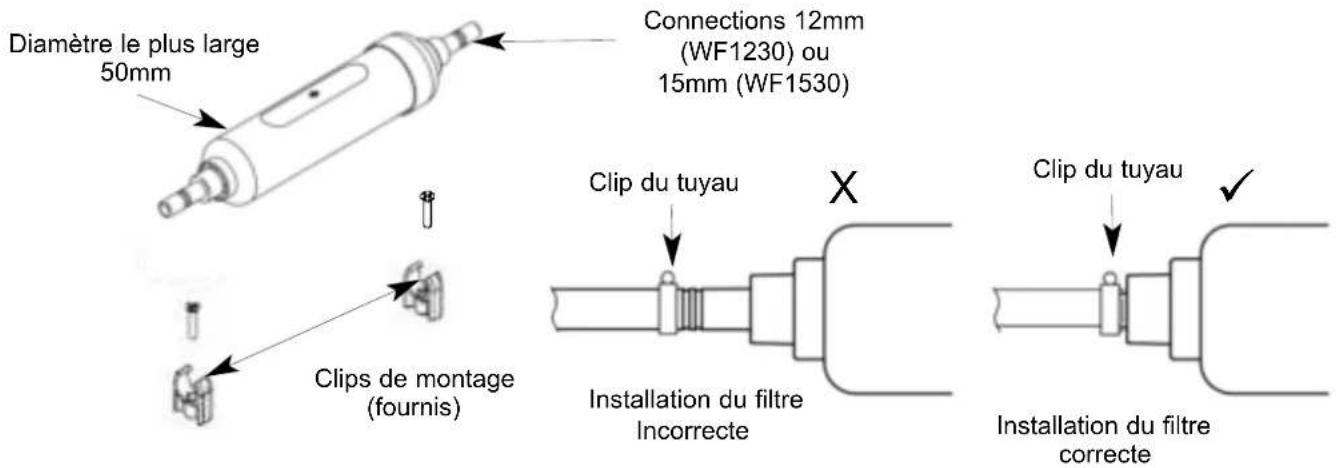

Diamètre le plus large 50mm Connections 12mm (WF1230) ou 15mm (WF1530) Clips de montage (fournis) Clip du tuyau Installation du filtre Incorrecte X Clip du tuyau Installation du filtre correcte
