MANUAL DE USUARIO Heat Air SL5512 Whale

Instrucciones de uso

LainstitutionedelentregadeHeatAirincluye:

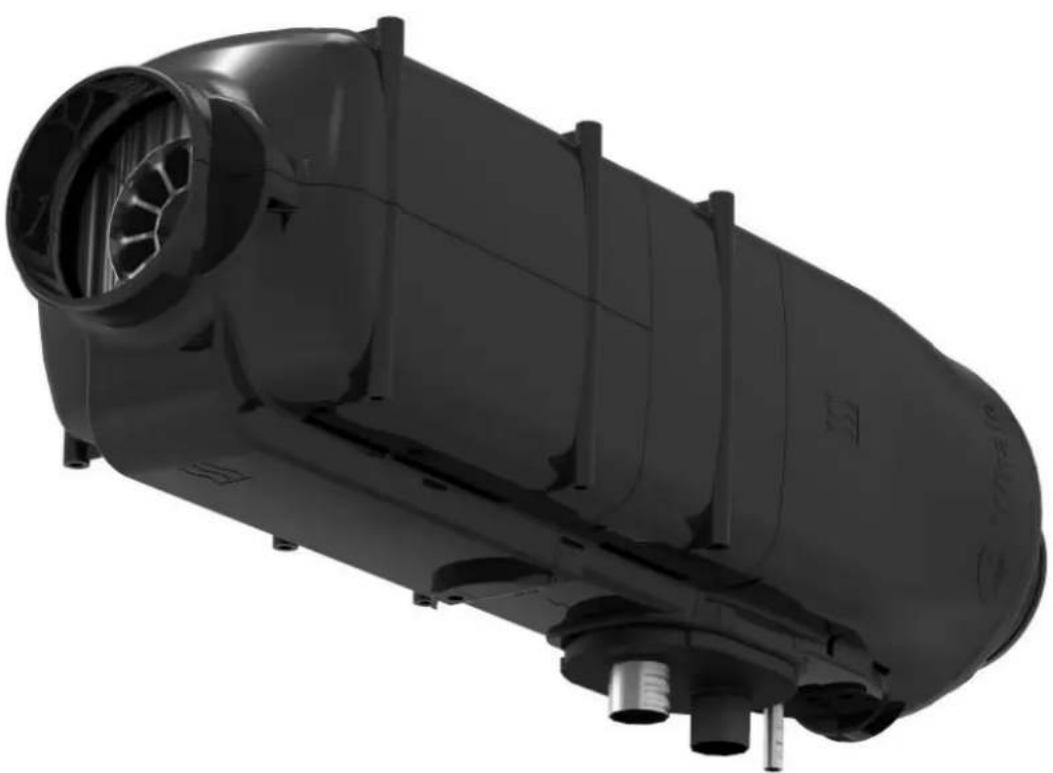

1 x calefactor eletrico y de gas

Índice: N.° de páginá:

1. Seguridad 41-42
2. Advertencias 43
3. Especillas 43
   4.Aplicacion 43

4. Instruetiones de uso

5. 5.1 Panel de control dual Whale 44 - 45

6. 5.2 Panel de control de calefaction Whale 46 - 47

7. Resolución de problemas

6.1 Panel de control dual Whale 48
6.2 Panel de control de calefacción Whale 49

7.Mantenimiento/reparaciones 50

1. Seguridad

Para un uso seguro, lea detenidamente, asegúrese de comprehend y conserve estas instrucciones de uso. Observe las leyes, directivas y normas aplicables.

El incumplimiento de estas instrucciones de uso pueda provocar daños materiales graves e implicar serios riesgos para la salute o la vida de las personas. No use este aparato y su panel de control a menos que se enquirytren en perfectas conditiones. Si detecta daños, contacte inmediamente con el service de soporte de Whale.

Es responsabilidad exclusiva del propietario del vehiculo garantizar que el aparato se ocurre en conditiones de funciona y se utilise correctamente.

Entorno de funcionaamento seguro

• Launidad solo se debe usar con paneles de control y accesorios Whaleaprobados.
• Si los tubos de entrada y salida de aire de combustión se han colocado cerca o directamente debajo de una ventsa no fija, el aparatodeferé estar equipado con un dispositivo de apagado automatico para evaporar que funciona con la ventsa abierta (BS EN 1949).
• Durante la limpieza, no dirija chorros de agua directamente sobre la carcaja del calefactor o las aberturas de los tubos de entrada y calidad de aire de combustión.
• No conducza el vehiculo a trovés de un vado o un cauce de agua profundas en los que el calefactor pueda quedar sumergido.
• El tubo de escape y la entrada de combustión deben mantenerse despejados en todo momento. Si esnecessary,deferán limpiarse (por

ejemplo, retirada de nieve en invierno; BS EN 624).

• El calefactor no debe estar en funciona durante el repostaje del vehiculo, el vehiculo de remolque uthers aparatos, ni tampoco cuando el vehiculo en el que se haya instalado el calefactor se encuentra en un espacio coninado, como un garaje (BS EN 624). Asegürese de que el calefactor no pueda encenderse por ningun other medio de control del calefactor.

Uso seguro del calefactor

• Mantenga todas las entradas ysonianas de aire despejadas en todo momento (BS EN 624).
• Además de los gases de escape, las superficies del calefactor y el tubo de escape puede calentarse.
• No se deben almacenar materiales sensibles al calor en el mismo compartmento que el calefactor o los tubos y aberturas de salute de aire caliente.
• No toque el area situada alrededor del tubo de escape y no apoyeninqún objeto contra el tubo o el terminal de escape.
• El gas suministrado al calefactor debe encontrarse en estado gaseoso (BS EN 1949).

Este aparato solo puede ser utilisé por niños a partir de 8 años y por personas con capacities físicas, sensoriales o mentales reduidas o con falta de experiencia y conocimientos siCNTAN con la debida supervisión o se les ha instruido sobre el uso seguro del aparato y comprenden los riesgos que implica. Los niños no deben hacer con el aparato. La limpieza y las tareas de mantenimiento del usuario no deben ser realizadas por niños sin supervisión. Los niños menos de 3 años debenmantenerse alejados del aparato, a menos que estén supervisados constantemente (BS EN 60335-1).

Los niños de entre 3 y 8 años solo peuvent encender y apagar el aparato siempre que este se haya colocado o instalado en la posición de funciona normal prevista y@cuenten con la debida supervisión o se les haya instruido sobre el uso seguro del aparato y comprendan los riesgos que implica. Los niños de entre 3 y 8 años no deben enchubar, regular o limpiar el aparato, ni tampoco realizar las tareas de mantenimiento del usuario (BS EN 60335-1).

PRECAUCION: Algunas partes de este producto peuvent calentarse mucho y causar quemaduras.

Se deben prestar especial atencion cuando haya niños y personas vulnerabilities presentes (BS EN 60335-1).

En el caso improbable de que se produzcan fugas en el sistema de gas o de que se perciba olor a gas:

• Extinga todas las llamas abiertas.
• Apaneu todos los aparatos y no encienda ningún interruptor electrico.
• Apague todos los aparatos de gas.
• Abra todas las puertas y ventanas para ventilar el espacio.
  No fume.
  Cierre la connexion de gas.
  Salga del vehiculo.

Asegúrese de que el sistema sea revisado a fondo lo antes posible por un ingeniero de gas registrar en un Centro de servicios aprobado por Whale® o por un ingeniero de gas que sea miembro de la Red de ingenieros de service de Whale. Para Europa, consulte la información adjunta sobre el service de Webasto.

3. Especillasiones

Tipo de tubos de entrada y salida de aire de combustión	Tipos \( {\mathrm{C}}_{13} \) y \( {\mathrm{C}}_{53} \) (con ventilador)
Países de destino AT, BE, BG, CH, CY	, CZ, DE, DK, EE, FI, FR, GB, GR, HU, HR, IS, IT, LT, LU, LV, MT, NL, NO, PL, RO, SE, SI, SK, TR
Temperatura de almacenimiento en seco	de -20 °Ca +70 °C
Alimentación con bateria 10,5-15,9 V
Suministro de gas Gas licuado del petrólneo (GLP): butano/propano 30 mbar - CAT I \( {}_{\mathrm{{3B}}/\mathrm{P}\left( {30}\right) } \)
Índice de protección IP IP45

HEAT AIR	Qn [kW]	Qn [kW]	M [g/h]	V [m3/h]	Tamaño de fusible [A]	230 V ~ 50 Hz [A]	[kg]
SL3512XX 2,90 3,30 239	150 10 13 8,7
SL5512XX 5,45 4,70 342	220 10 13 8,7
SL7512XX 6,75 6,00 436	220 10 13 8,7
SL5502XX 5,45 4,70 342	220 10 13 8,7
SL7502XX 6,75 6,00 436	220 10 13 8,7

4. Aplicación (BS EN 624)

Uso durante la conducccion (BS EN 624 y UN ECE R122)

En toda Europa, este aparato se pueda usar@m间隙s se conduc (de acuerdo con la Direcva UN ECE R 122) unicolemente si el systema incluye un regulador de presion de gas con una instalacion de gas configurada adecadamente.

Se deben observar las normas y los replanteosnationales.

La Direcva UN ECE R 122 establiece que se requiere un dispositivo de cierre de segundad si este aparato se usa@m间隙seconduce.

Si no se ha instalado ningún dispositivo de cierre de seguridad, el cilindro de gas debera permanecer cerrado cuando se conduce.

Para registrar daños en el aparato por agua rociada (por exemple, cuando limpie el vehiculo), no rocie agua directamente sobre el tubo de escape, la entrada de combustión, la carcasa del calefactor ni las conexiones del calefactor.

Estos@simbolos indican que este aparato esADEUADO UNICAMENTE para su uso en vehículos de carretera y en vehículos habitables recreativos, pero NO es adeuado para hogares estáticos.

Este symbolo indica que este aparato NO es adequado para su uso en embarcaciones.

5.1 Instrucciones de uso del panel de control dual Whale

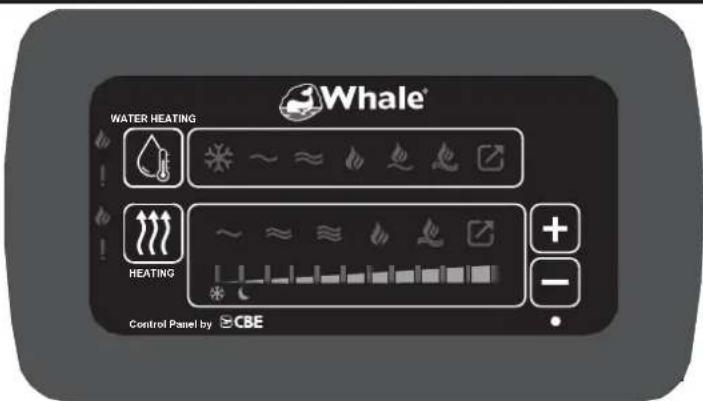

Figura 1. Panel de control dual Whale

• No disponible en todos los modelos. El control externo permite controlar el calefactor mediante una fuente alternatively. Consulte el manual de suvehicleo para Obtener más información.

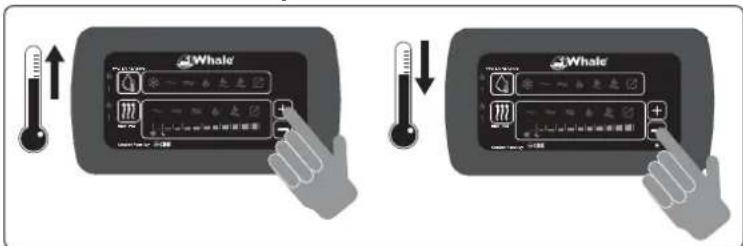

1. SeLECTION DE TEMPERATURE

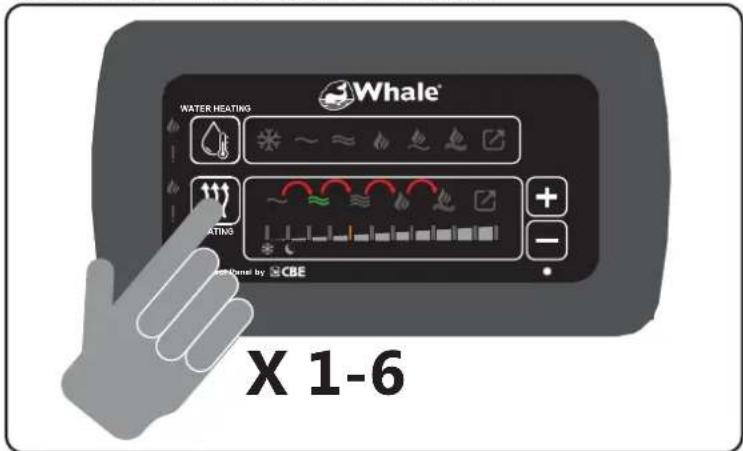

2. Señeción de la fuente de energia

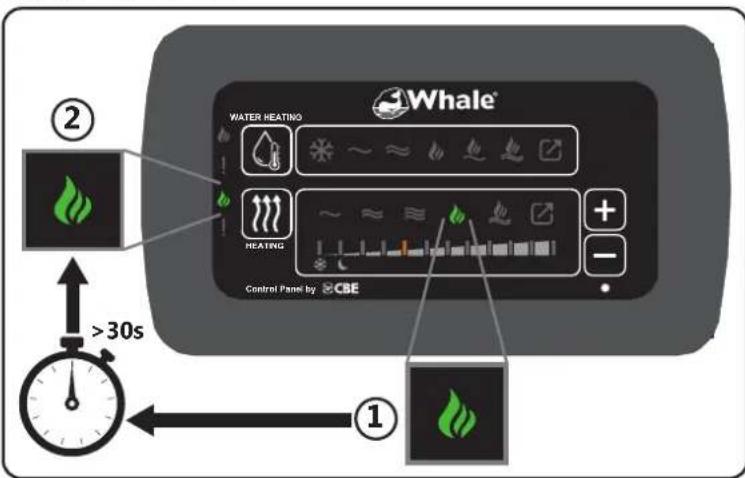

3. Gas encendido

Ajustes electricos realizables
6 A 0,75 kW 230 V CA	~ × ×
10 A 1,50 kW 230 V CA	~ ≈ ×
16 A 3,00 kW 230 V CA	~ ≈ ≈

Gestión de energia electrica

Si se ha seleccionado un ajuste electrico alto en el calefactor o calentador de agua, el panel de control podra reducir automatistically el ajuste electrico del除外 calefactor o calentador de agua Whale o apagarlo si existe el riesgo de superar 16 A. Elultimate calefactor/calentador selectionado tiene prioridad de alimentacion CA.

Figura 2. Panel de control de calefaction Whale

Icono Descripción
	Botón de calefacción de gas
	Indicador de espera de calefacción de gas
	Calefacción de gas encendida
	modo de protección contra heladas (aprox. 5 °C)
	modo nocturno (aprox. 16 °C)
	Botón de aumento de la temperatura
	Botón de reducción de la temperatura
	Indicador de bloqueo
	Botón de calefacción electrica
	Indicador de espera de calefacción electrica
	Funcióncimiento electrico a 0,75 kW
	Funcióncimiento electrico a 1,50 kW
	Funcióncimiento electrico a 3,00 kW
	Control externo de fuente alternativa disponible*
	Control externo de fuente alternativa activo*
	Botón de reinicio

• No disponible en todos los modelos. El control externo permite controlar el calefactor mediante una fuente alternatively. Consulte el manual de suvehicleo para Obtener más información.

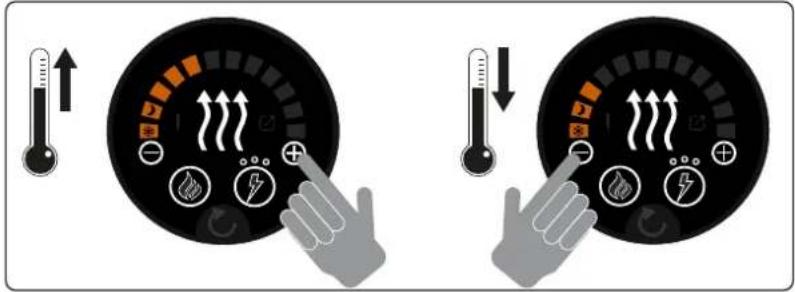

1. SeLECTION DE TEMPERATURE

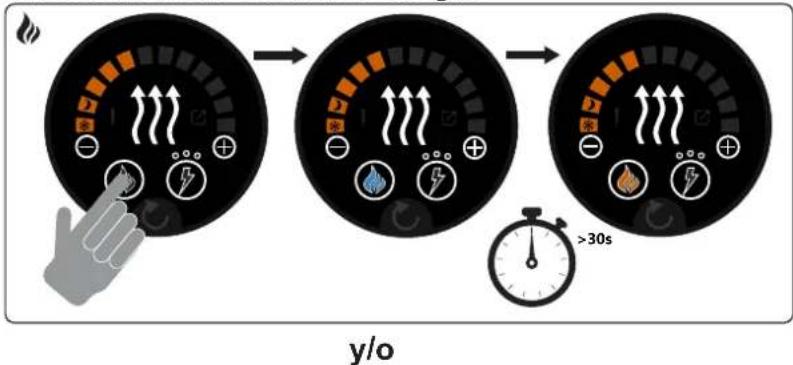

2. Activación del suministro de gas

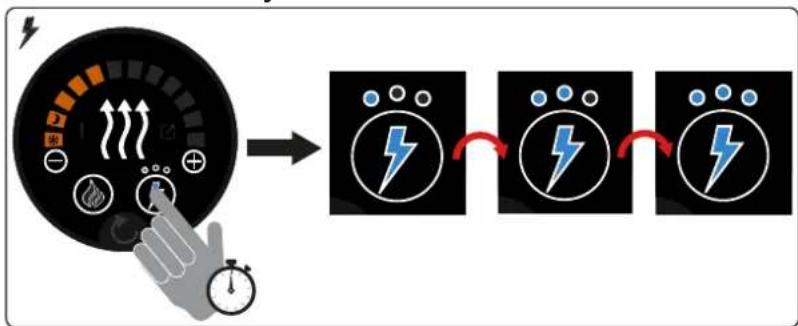

3.a. SeLECTION del ajuste electrico

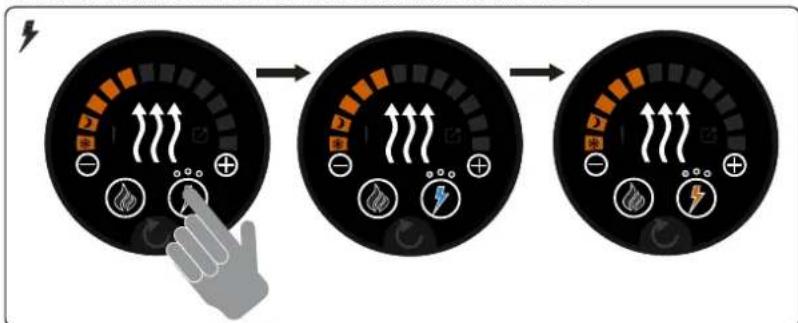

3.b. Activación de la alimentación electrica

Ajustes écricos disponibles
6 A 0,75 kW 230 V CA
10 A 1,50 kW 230 V CA
16 A 3,00 kW 230 V CA

6.1 Resolución de problemas a性和 del panel de control dual Whale

Paso 1 - Visualización del indicator de bloqueo
Paso 2 - Identificación de la causa del bloqueo	Paso 3 - Soluciones recommendada
1 HEATING HEATING	Suministro de gas inadequado 1. Compruebe el gas 2. 30 mbar GLP 3. Vaya al paso 4
2 HEATING	Sobrecalentimiento 1. Compruebe que las abertas y los tubos de aire están despejados 2. Espere 10 horas a que el calefactor se enfría 3. Vaya al paso 4
3 Tensión de alimentación inadequada HEATING	10,5-15,9 V CC - El calefactor no funciona con menos de 10,1 V ≥ 10,5 / ≤ 15,9 V CC < 10,5 / > 15,9 V CC X Vaya al paso 4
4 Bloqueo de los tubos de entrada y salida de HEATING	aire de combustión 1. Compruebe si los tubos de entrada y salida de aire de combustión están bloqueados 2. Vaya al paso 4
5 HEATING	Fallo interno 1. Póngase en contacto con el service de soporte de Whale a技术水平 del número de teléfon [phone]. Para Europa, consulte la información adjunta sobre el service de Webasto 2. Vaya al paso 4
6 HEATING	Fallos MULTIPLES 1. Apague el calefactor 2. Identifique los fallos recurrentes del calefactor 3. Encienda el calefactor 4. Vaya al paso 4
Paso 4 - Ocultación del indicator de bloqueo
1 Whale 2 3s 3 Whale 4 Whale

Si los problemas persisten,pongase en contacto con el service de soporte de Whale a trovés del número de téléphone 44 (0)345 9090 911. Para Europa, consulte la informacion adjunta sobre el service de Webasto.

Paso 1 - Visualización del indicator de bloqueo
Paso 2 - Identificación de laCause del bloqueo	Paso 3 - Soluciones Recommended
1	Suministro de gas inadequado1. Compruebe el gas2. 30 mbar GLP3. Vaya al paso 4
2	Sobrecalentimiento1. Compruebe que las aberturas y los tubos de aire esténdespejados2. Espere 10 Minutes a que el calefactor se enfrie3. Vaya al paso 4
3	Tensión de alimentación inadequada10,5-15,9 V CC - El calefactor no funciona con menos de 10,1 V≥ 10,5 / ≤ 15,9 V CC< 10,5 / > 15,9 V CC XVaya al paso 4
4 Bloqueo de los tubos de entrada	y calidad de aire decombustión1. Compruebe si los tubos de entrada y calidad de aire decombustión están bloqueados2. Vaya al paso 4
5	Fallo interno1. Póngase en contacto con el serviceodosoente deWhale através del número de téléphone [phone]. Para Europa, consulte la informaciónadjunta sobre el service de Webasto2. Vaya al paso 4
6	Fallo del panel de control1. Apague el calefactor2. Encienda el calefactor
7	Fallos multiples1. Apague el calefactor2. Identifique los fallos recurrentes del calefactor3. Encienda el calefactor4. Vaya al paso 4
Paso 4 - Ocultación del indicator de bloqueo
1	2

C

Si el cable de alimentacion electrica se daña,defer ser reemplazado por el fabricante, por sus agentes de service o por personas con una calidad similar para evacrar riesgos (BS EN 60335-1).

Declaración de conformidad UE

Descripción del equipo: Calefactor

Declaración del fabricante

Por la presente, declaresmos bajo nuestra exclusiva responsabilitad que el equipo indicado anteriormente cumple lo dispuesto en las seguides Directivas CE.

Reglamento de aparatos de gas 2016/426/CE relato a la armonizacion de las legislaciones de los Estados Miembros sobre aparatos que functionan con combustibles gaseosos.

Directiva de baja tensión 2014/35/UE relativa a la armonizacion de las legislaciones de los Estados Miembros sobre equipos electricos diseñados para utiliser bajo el law.

Directiva de compatibilidad electromagnética 2014/30/UE relativa a la armonizacion de las legislaciones del Los Estados Miembros sobre compatibilidad electromagnética en automóviles.

Directiva CEM para automóviles 2004/104/CE (última enmienda 2009/19/CE) según el Reglamento ECE n.° 10.05.

Reglamento ECE n.° 122, Prescripciones Tecnicas uniformes relativas a la homologacion de vehiculos de las categorias M, N y O con respecto a sus sistemas de calefacion.

Directiva sobre el fin de la vida uyil de los vehículos 2000/53/CE.

Fecha del primer etiquetado con lamarca CE: días de 2018

Base sobre la que se declares la conformidad: el equipo indicate anteriorsmente cumple los requisitos de proteccion de la Directiva CEM y los elementos principales de los objetivos de seguridad de la Directiva de baja tension.

Si necesita más información,pongase en contacto con Whale".

Richard Bovill

Director de ingeniería

Fabricado por

Whale

2 Enterprise Road

Bangor (Reino Unido)

BT19 7TA

Tel.: [phone]

El calefactor Whale' está protegado por dos patentes pendentes de aprobacion.

Whale es unamarca registrada de Munster Simms Engineering Ltd.

Garantía

Este producto de Whale está cubierto por una garantía de 2 años. En los documentos adjuntos encontrará más informacion sobre这是我们 Declaracion de Garantia Limitada. Puede que se aplicen los terminos de garantia del fabricante de la autocaravana; consulte el manual del fabricante para Obtener más detailles.

Copyright Whale 2019 - Todos los derechos reservados. Queda prohibida la reproduccion total o parcial sin permiso.

WHALE es unamarca commercial registrada de Munster Simms Engineering Limited, Bangor, Irlanda del Norte, que realiza sus activités commerciales bajo el nombre de Whale. Whale signifies a的政治a de mejora continua, por lo que nos reservamos el Derecho de modifier las specifications sin avis previo.

Las ilustraciones cumplen una finalidad meramente orientativa.

La Empresa no garantiza la exactitud ni la exhaustividad de la informacion contenta en ningun folleto de este o deequalquier other producto y podra modifierla a su sola disreciion.
