BEDIENUNGSANLEITUNG Heat Air SL7512 Whale

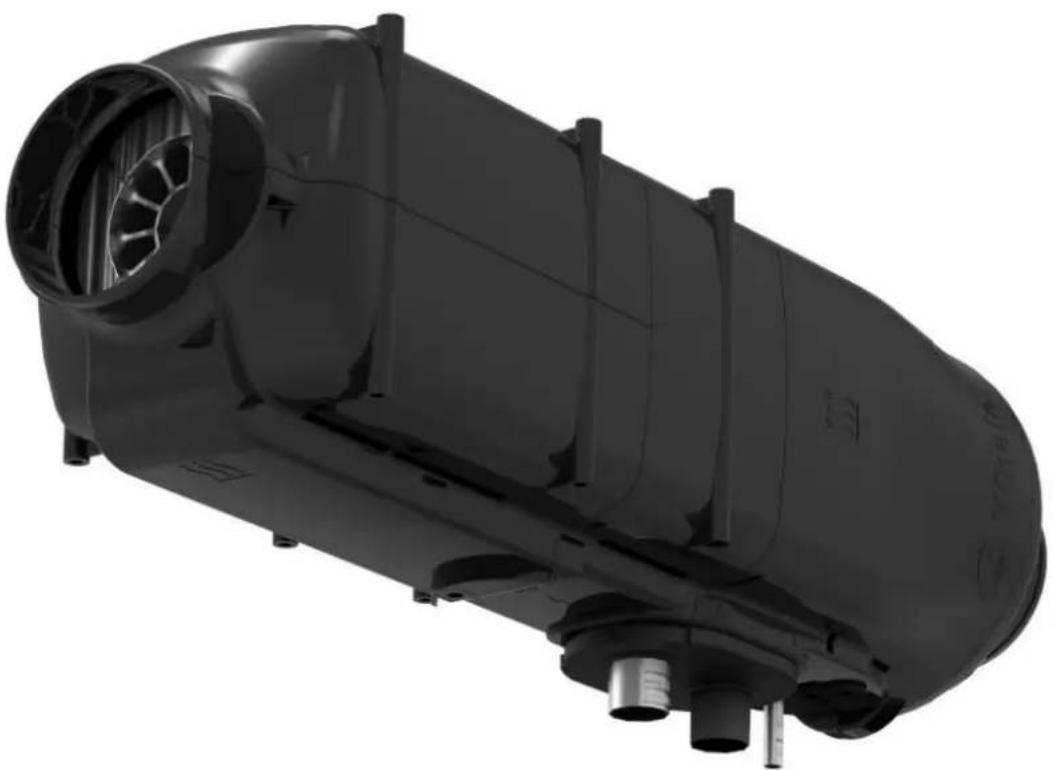

Gas- und elektrisch betriebene Raumheizung

Gas- und/oder elektrisch betriebenes Warmluftheizgerät für Freizeitfahrzeuge

SL3512, SL5512, SL7512, SL5502, SL7502

Bedienungsanleitung

Lieferumfang des Warmluftpakets:

1 x Gas- und elektrisch betriebene Raumheizung

Inhaltsverzeichnis: Seite:

1. Sicherheit	2 - 3
2. Warnhinweise	4
3. Spezifikation	4
4. Anwendungsbereich	4
5. Bedienungsanleitung
• 5.1 Whale Duo-Steuerung	5 - 6
• 5.2 Whale Heizungssteuerung	7 - 8
6. Fehlerbehebung
• 6.1 Whale Duo-Steuerung	9
• 6.2 Whale Heizungssteuerung	10
7. Wartung/Reparatur	11

1. Sicherheit

Lesen Sie sich diese vorliegende Bedienungsanleitung bitte gründlich durch. Stellen Sie sicher, dass Sie sie verstehen und bewahren Sie sie sorgfältig auf. Beachten Sie alle geltenden Gesetze, Richtlinien und Normen.

Die Nichtbeachtung der Hinweise in dieser Bedienungsanleitung kann zu schweren Sachschäden führen und erhebliche Gefahren für die Gesundheit oder das Leben von Personen darstellen. Nehmen Sie dieses Gerät und sein Bedienfeld nur dann in Betrieb, wenn sich alle Komponenten in einwandfreiem Zustand befinden. Wenden Sie sich bei Beschädigungen unverzüglich an den technischen Kundendienst von Whale.

Für den sicheren Betriebszustand und die ordnungsgemäße Bedienung des Gerätes ist allein der Fahrzeughalter verantwortlich.

Sichere Betriebsumgebung

• Das Gerät darf nur mit zugelassenen Bedienfeldern und Zubehör von Whale betrieben werden.
• Wenn sich die Abgasleitungen in der Nähe oder direkt unter einem sich öffnenden Fenster befinden, muss das Gerät mit einer automatischen Abschaltvorrichtung ausgestattet sein, um einen Betrieb bei geöffnetem Fenster zu verhindern (BS EN 1949).
• Richten Sie bei der Reinigung den Wasserstrahl nicht direkt auf das Heizungsgehäuse oder die Abgasöffnungen.
• Fahren Sie mit dem Fahrzeug nicht durch tieferes Wasser, das höher steht als die Heizung.

- Das Abgasrohr und der Verbrennungslufteintritt müssen jederzeit frei gehalten und bei Bedarf gereinigt werden. Im Winter kann es z. B. notwendig sein, Schnee zu entfernen (BS EN 624).

- Beim Betanken des Fahrzeugs, des Zugfahrzeugs und anderer Geräte, oder wenn sich das Fahrzeug, in dem das Heizgerät installiert ist, in einem geschlossenen Raum befindet (z. B. in einer Garage), darf die Heizung nicht in Betrieb genommen werden (BS EN 624). Stellen Sie absolut sicher, dass das Heizgerät nicht auf andere Weise über die Heizungssteuerung eingeschaltet werden kann.

Sicherer Betrieb des Heizgerätes

• Halten Sie alle Luftein- und -auslässe jederzeit frei (BS EN 624).
  • Die Oberflächen der Heizgerätes, die Abgasrohre und die Abgase selbst können sehr heiß werden.
• Wärmeempfindliche Materialien dürfen nicht an gleicher Stelle wie die Heizung, die Warmluftleitungen und -auslässe gelagert werden.
• Berühren Sie nicht den Bereich um das Abgasrohr herum und lehnen Sie keine Gegenstände gegen das Abgasrohr oder den Abgasanschluss.
• Das dem Heizgerät zugeführte Gas muss sich in gasförmigem Zustand befinden. (BS EN 1949).

Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, oder von Personen mit mangelnder Erfahrung und Wissen verwendet werden, wenn sie angemessen beaufsichtigt werden oder eine ausführliche Einweisung in die sichere Benutzung des Gerätes erhalten haben und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung darf nicht von unbeaufsichtigten Kindern durchgeführt werden. Kinder unter 3 Jahren sollten ferngehalten werden, wenn eine ständige Beaufsichtigung nicht möglich ist (BS EN 60335-1).

Kinder in einem Alter zwischen 3 und 8 Jahren dürfen das Gerät nur dann ein- und ausschalten, wenn es in seiner normalen Gebrauchslage platziert oder installiert ist und unter der Voraussetzung, dass sie beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und die damit verbundenen Gefahren verstehen. Kinder in einem Alter zwischen 3 und 8 Jahren dürfen das Gerät nicht mit einer Spannungsversorgung verbinden (Stecker in die Steckdose stecken), keine Regelung vornehmen und keine benutzerseitigen Wartungsarbeiten durchführen (BS EN 60335-1).

ACHTUNG: Einige Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind (BS EN 60335-1).

In dem unwahrscheinlichen Fall, dass das Gassystem undicht oder Gasgeruch wahrnehmbar ist:

• Löschen Sie alle offenen Flammen
• Schalten Sie alle Geräte aus und betätigen Sie keine elektrischen Schalter
  • Schalten Sie alle Gasgeräte aus
• Öffnen Sie zur Belüftung Fenster und Türen
• Nicht rauchen
  • Sperren Sie den Gasanschluss ab
  • Verlassen Sie das Fahrzeug

Lassen Sie das System unverzüglich von einem anerkannten Flüssiggasfachmann in einem von Whale® autorisierten Servicecenter oder bei einem Mitglied des Whale Service Engineer Networks gründlich überprüfen. Für Europa siehe die beigefügten Hinweise zum Webasto-Service.

3. Spezifikation

Abgasleitung Typ C	_13 & C_53 (mit Gebläse)
Bestimmungsländer AT, BE, BG, CH,	CY, CZ, DE, DK, EE, FI, FR, GB, GR, HU, HR, IS, IT, LT, LU, LV, MT, NL, NO, PL, RO, SE, SI, SK, TR
Trockenlagertemperatur -20 °C bis 70	°C
Batterieversorgung 10,5 - 15,9 V
Gasversorgung LPG: Butan/Propan 30	mbar - CAT I _3B/P (30)
Schutzart IP45

HEAT AIR	Qn[kW]	Qn[kW]	M[g/h]	V[m3/h]	Sicherungsgröße[A]	230 V ~ 50 Hz[A]	[kg]
SL3512XX 2,	90 3,30 239	150 10 13 8,7
SL5512XX 5,	45 4,70 342	220 10 13 8,7
SL7512XX 6,	75 6,00 436	220 10 13 8,7
SL5502XX 5,	45 4,70 342	220 10 13 8,7
SL7502XX 6,	75 6,00 436	220 10 13 8,7

4. Anwendung (BS EN 624)

Betrieb während der Fahrt (BS EN 624), (UN ECE R122)

In ganz Europa darf dieses Gerät (gemäß der Richtlinie UN ECE R 122) nur dann während der Fahrt verwendet werden, wenn das System einen Gasdruckregler mit einer entsprechend konfigurierten Gasinstallation beinhaltet.

Nationale Vorschriften und Regeln müssen eingehalten werden.

Die Richtlinie UN ECE R 122 schreibt vor, dass eine Sicherheitsabsperreinrichtung vorhanden sein muss, wenn dieses Gerät während der Fahrt betrieben wird.

Wenn keine Sicherheitsabsperreinrichtung installiert ist, muss die Gasflasche während der Fahrt geschlossen sein.

Um Schäden am Gerät durch Spritzwasser zu vermeiden, z. B. bei der Fahrzeugreinigung, darf kein Wasser direkt in die Abgasleitung, den Verbrennungslufteintritt oder auf das Heizgehäuse und die Anschlüsse gesprüht werden.

Diese Symbole weisen darauf hin, dass dieses Gerät AUSSCHLIESSLICH für den Einsatz in Straßen- und Freizeitfahrzeugen geeignet ist, NICHT JEDOCH für feststehende Bauten.

Dieses Symbol weist darauf hin, dass dieses Gerät NICHT für den Einsatz auf Booten geeignet ist.

5.1 Bedienungsanleitung – Whale Duo-Steuerung

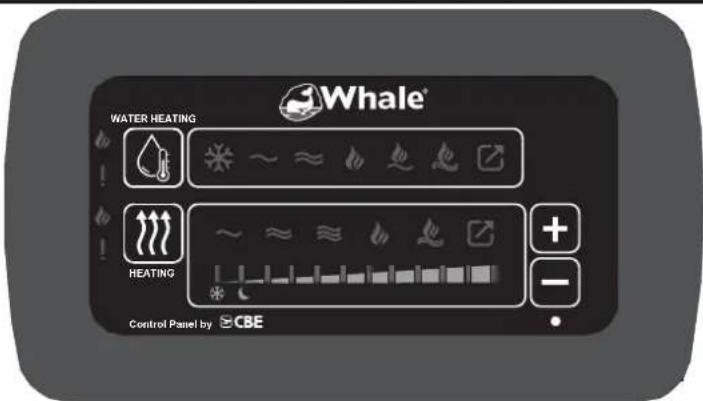

Abbildung 1. Bedienfeld der Whale Duo-Steuerung

Symbol Beschreibung
		Taste zum Ein-/Ausschalten der Raumheizung und zur Auswahl der Versorgungsquelle
		Elektrische Spannungsversorgung mit 0,75 kW ausgewählt
		Elektrische Spannungsversorgung mit 1,50 kW ausgewählt
		Elektrische Spannungsversorgung mit 3,00 kW ausgewählt
		Gasversorgung ausgewählt
		Gasversorgung + elektrische Spannungsversorgung ausgewählt
		Externe Steuerung aus alternativer Quelle*
		Temperatur erhöhen-Taste
		Temperatur verringern-Taste
		Gasflamme gezündet-Anzeige
		Sperrzustandsanzeige
		Frostschutzbetrieb (ca. 5 °C)
		Nachtbetrieb (ca. 16 °C)
Temperatureinstellungen

*Nicht bei allen Modellen verfügbar. Die externe Steuerung ermöglicht die Steuerung der Heizung über eine alternative Quelle. Weitere Informationen finden Sie in Ihrem Fahrzeughandbuch.

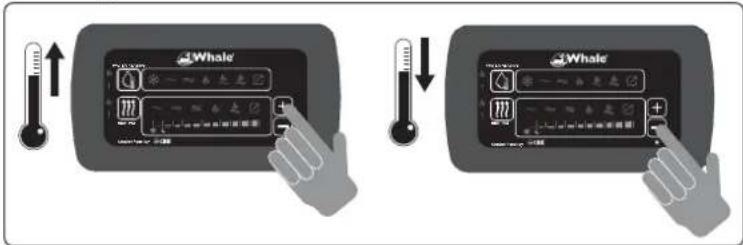

1. Temperatur wählen


Whale ↑ ↓ → - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

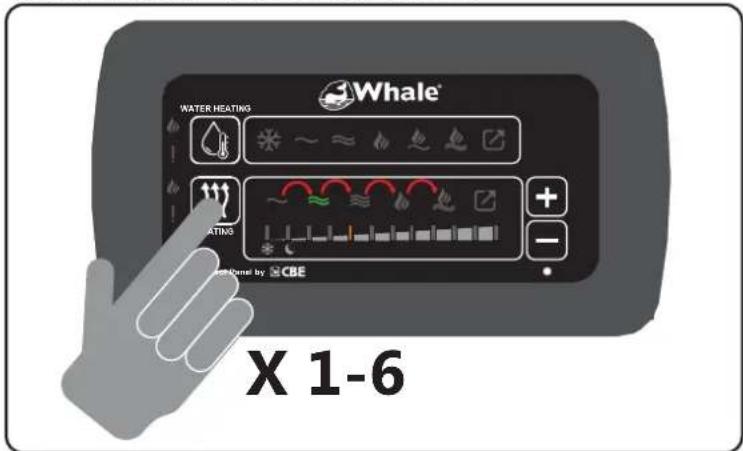

1. Versorgungseinstellung wählen


Nutzbare elektrische Einstellungen
6A0,75 kW230 VWechselspannung
10 A1,50 kW230 VWechselspannung
16 A3,00 kW230 VWechselspannung

Management der elektrischen Stromversorgung

Wenn Sie die elektrische Leistung der Raumheizung oder des Warmwasserbereiters auf einen hohen Wert einstellen, setzt das Bedienfeld die elektrische Leistung der anderen Raumheizung/des anderen Warmwasserbereiters ggf. automatisch auf einen niedrigeren Wert zurück oder schaltet sie/ihn ganz aus, wenn die Gefahr besteht, dass ein Wert von 16 A überschritten wird. Das zuletzt ausgewählte Heizgerät hat Netzpriorität (Wechselspannung).

Abbildung 2. Bedienfeld der Whale-Heizungssteuerung

Symbol Beschreibung
		Gasheizungstaste
		Standby-Anzeige der Gasheizung
		Gasheizung eingeschaltet
		Frostsutzbetrieb (ca. 5 °C)
		Nachtbetrieb (ca. 16 °C)
		Temperatur erhöhen-Taste
		Temperatur verringern-Taste
		Sperrzustandsanzeige
		Elektroheizungstaste
		Standby-Anzeige der Elektroheizung
		0,75 kW elektrisch
		1,50 kW elektrisch
		3,00 kW elektrisch
		Externe Steuerung aus alternativer Quelle verfügbar*
		Externe Steuerung aus alternativer Quelle aktiv*
		Rückstelltaste

*Nicht bei allen Modellen verfügbar. Die externe Steuerung ermöglicht die Steuerung der Heizung über eine alternative Quelle. Weitere Informationen finden Sie in Ihrem Fahrzeughandbuch.

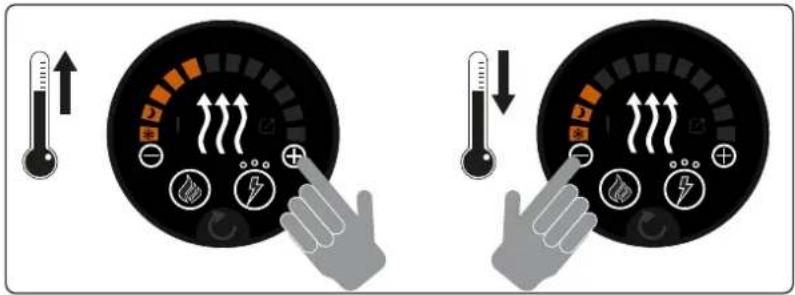

1. Temperatur wählen

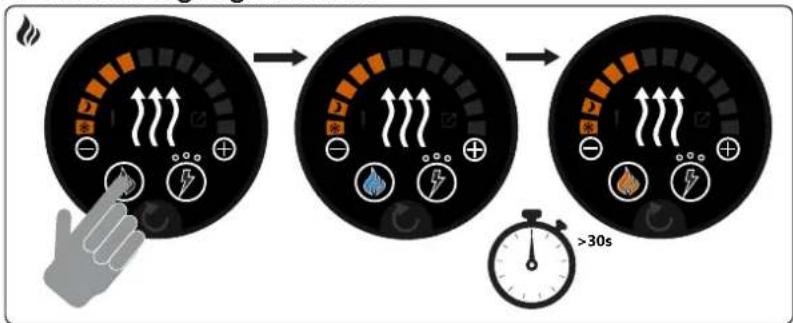

1. Gasversorgung aktivieren

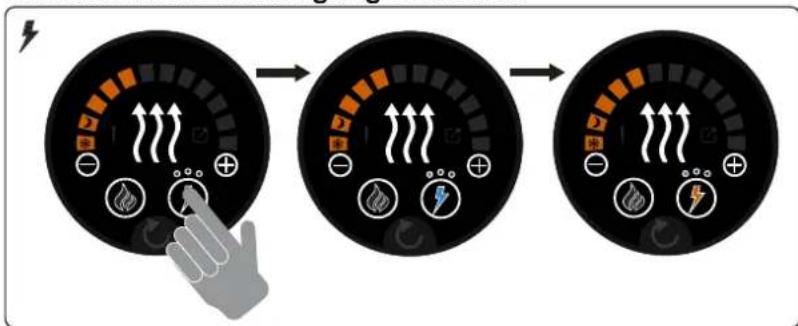

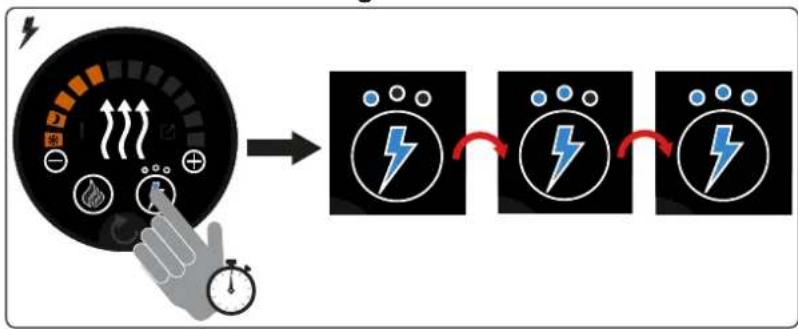

3.a. Elektrische Einstellung wählen

3.b. Elektrische Versorgung aktivieren

Nutzbare elektrische Einstellungen
6A0,75 kW230 V Wechselspannung
10 A1,50 kW230 V Wechselspannung
16 A3,00 kW230 V Wechselspannung

6.1 Fehlerbehebung – Whale Duo-Steuerung

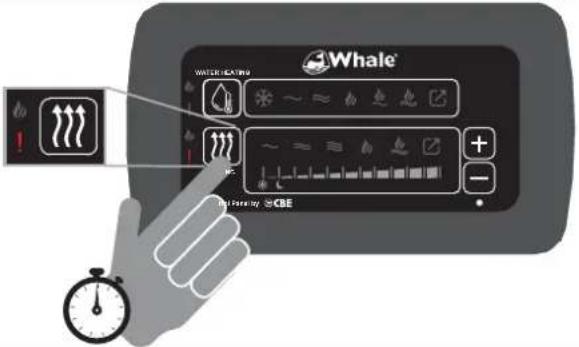

Schritt 1 – Sperrzustand anzeigen
Schritt 2 – Grund für Sperrzustand feststellen Schritt 3 – Empfohlene Maßnahme
1 Ui	1. Gasversorgung prüfen2. 30 mbar LPG3. Weiter mit Schritt 4
2 Überhitzt	1. Kontrollieren Sie, dass die Lüftungsöffnungen und -leitungen nicht blockiert sind2. Warten Sie 10 Minuten, bis sich die Heizung abgekühlt hat3. Weiter mit Schritt 4
3 Unzureichende Versoraunasspannung	10,5 - 15,9 V Gleichstrom - Die Heizung benötigt eine Spannung von mindestens 10,1 V ≥ 10,5/≤ 15,9 V Gleichstrom < 10,5/>15,9 V Gleichstrom ✗ Weiter mit Schritt 4
4 AI	1. Abgasleitungen auf Blockierungen prüfen2. Weiter mit Schritt 4
5 Interne Störung	1. Wenden Sie sich unter der Telefonnummer [phone] an den Whale-Kundendienst. Für Europa siehe die beigefügten Hinweise zum Webasto-Service.2. Weiter mit Schritt 4
6 Mehrere Störungen	1. Stromversorgung AUS2. Heizgerät auf wiederkehrende Störungen prüfen3. Stromversorgung EIN4. Weiter mit Schritt 4

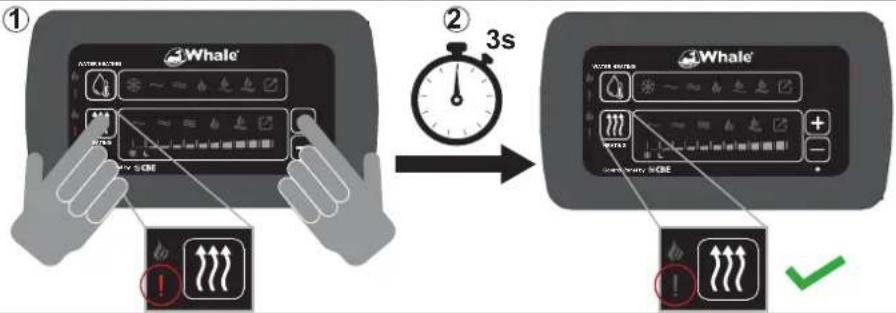

Schritt 4 – Sperrzustand beseitigen

Wenn die Probleme weiterhin bestehen, wenden Sie sich unter der Telefonnummer [phone] bitte an den Whale-Kundendienst. Für Europa siehe die beigefügten Hinweise zum Webasto-Service.

Schritt 1 – Sperrzustand anzeigen
Schritt 2 – Grund für Sperrzustand feststellen S		Schritt 3 – Empfohlene Maßnahme
1 Unzureiche		1. Gasversorgung prüfen2. 30 mbar LPG3. Weiter mit Schritt 4
2 Überhitzt		1. Kontrollieren Sie, dass die Lüftungsöffnungen und -leitungen nicht blockiert sind2. Warten Sie 10 Minuten, bis sich die Heizung abgekühlt hat3. Weiter mit Schritt 4
3		Unzureichende Versorgungsspannung10,5 - 15,9 V Gleichstrom - Die Heizung benötigt eine Spannung von mindestens 10,1 V ≥ 10,5/≤ 15,9 V Gleichstrom < 10,5/>15,9 V Gleichstrom ✗ Weiter mit Schritt 4
4 Abgasleitu		1. Abgasleitungen auf Blockierungen prüfen2. Weiter mit Schritt 4
5		Interne Störung1. Wenden Sie sich unter der Telefonnummer [phone] an den Whale-Kunden-dienst. Für Europa siehe die beigefügten Hinweise zum Webasto-Service2. Weiter mit Schritt 4
6 Bedienfeld		1. Stromversorgung AUS2. Stromversorgung EIN
7 Mehrere SI"		1. Stromversorgung AUS2. Heizgerät auf wiederkehrende Störungenprüfen3. Stromversorgung EIN4. Weiter mit Schritt 4

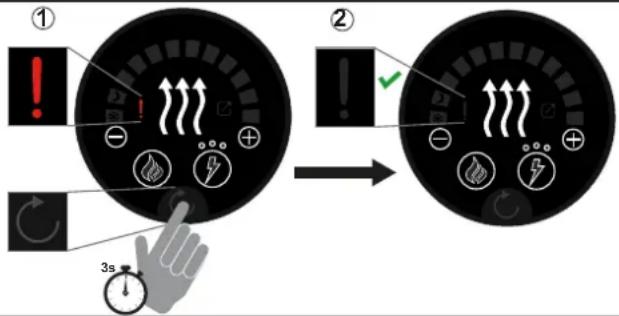

Schritt 4 – Sperrzustand beseitigen

Wenn die Probleme weiterhin bestehen, wenden Sie sich unter der Telefonnummer [phone] bitte an den Whale-Kundendienst. Für Europa siehe die beigefügten Hinweise zum Webasto-Service.

7. Wartung/Reparatur

Der Fahrzeughalter muss dafür sorgen, dass das Gerät, einschließlich seiner Gasversorgung und Leitungen für die Verbrennungsprodukte, mindestens alle 2 Jahre ab Kaufdatum gewartet wird (BS EN 624).

Alle Wartungs- und Reparaturarbeiten müssen von einem anerkannten Flüssiggasfachmann in einem von Whale® autorisierten Servicecenter oder von einem Mitglied des Whale Service Engineer Networks durchgeführt werden.

Bei Fragen zur Installation oder Wartung wenden Sie sich bitte an den Whale® Kundendienst:

Tel: [phone]

E-Mail: [e-mail]

Für Europa siehe die beigefügten Hinweise zum Webasto-Service.

In den folgenden Fällen sind Garantie- und Gewährleistungsansprüche sowie eine Übernahme der Haftung ausgeschlossen:

• Wenn Änderungen an dem Gerät (einschließlich Zubehör) vorgenommen wurden
• Wenn Änderungen an der Abgasleitung oder am Verbrennungslufteintritt vorgenommen wurden
• Wenn keine Originalersatz- und Zubehörteile von Whale verwendet wurden
• Bei Nichtbeachtung der Installations- und Bedienungsanleitung
• Wenn das Gerät für andere Zwecke als Freizeitzwecke verwendet wird

Der Wärmetauscher muss alle 10 Jahre ab dem Datum der Registrierung durch ein Whale-Originalersatzteil ersetzt werden. Der Zeitpunkt der Erstinbetriebnahme ist auf dem Typenschild des Heizgerätes angegeben.

Entsorgung

Dieses Produkt muss gemäß den Vorschriften des jeweiligen Landes, in dem es verwendet wird, entsorgt werden. Nationale Vorschriften und Gesetze sind zu beachten.

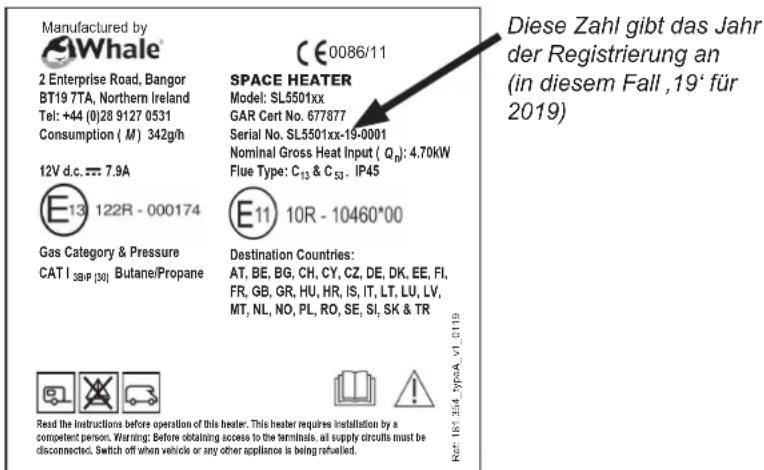

Abbildung 3. Beispiel für ein Typenschild auf dem Heizgerät

Bitte beachten Sie: Das Gerät muss gemäß den einschlägigen Bestimmungen des Landes, in dem das Gerät verwendet wird, montiert und gewartet werden.

Alle Whale-Gasprodukte müssen von einem entsprechend qualifizierten Flüssiggas-fachmann gemäß der Installationsanleitung und BS EN 1949-2011 installiert und gewartet werden.

Alle Arbeiten müssen von einer fachkundigen Person vorgenommen werden wie in den einschlägigen und örtlichen Regelwerken definiert.

Bitte beachten Sie, dass bei falscher Installation die Gefahr eines Stromschlags besteht.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinen Servicemitarbeitern oder ähnlich qualifizierten Personen ausgetauscht werden, um eine Gefährdung zu vermeiden (BS EN 60335-1).

Beschreibung des Gerätes: Raumheizung

Erklärung des Herstellers

Hiermit erklären wir in alleiniger Verantwortung, dass das oben bezeichnete Gerät den Anforderungen der folgenden EG-Richtlinien entspricht:

Gasgeräteverordnung (EU) 2016/426 über Geräte zur Verbrennung gasförmiger Brennstoffe und zur Aufhebung der Richtlinie 2009/142/EG

Niederspannungsrichtlinie 2014/35/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die Bereitstellung elektrischer Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen auf dem Markt.

Richtlinie zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) 2014/30/EU zur Harmonisierung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit.

KFZ-EMV-Richtlinie 2004/104/EC (letzte Änderung 2009/19/EC) gemäß ECE-Regelung Nr. 10.05.

Regelung Nr. 122 der Wirtschaftskommission der Vereinten Nationen für Europa (UN/ECE) — Einheitliche technische Vorschriften für die Typgenehmigung von Fahrzeugen der Klassen M, N, und O hinsichtlich ihrer Heizungssysteme.

Richtlinie 2000/53/EG über Altfahrzeuge.

Erstmalige Anbringung der CE-Kennzeichnung: Dezember 2018

Grundlage, auf der die Konformität erklärt wird: Das oben bezeichnete Gerät entspricht den Schutzanforderungen der Richtlinie zur elektromagnetischen Verträglichkeit (EMV-Richtlinie) und den wesentlichen Elementen der Sicherheitsziele der Niederspannungsrichtlinie.

Wenn Sie weitere Einzelheiten benötigen, wenden Sie sich bitte an Whale®.

Richard Bovill

Technischer Direktor

Hergestellt von

Whale

2 Enterprise Road

Bangor

BT19 7TA

Tel: [phone]

Die Whale® Raumheizung ist durch zwei angemeldete Patente geschützt. Whale® ist eine eingetragene Marke von Munster Simms Engineering Ltd.

Garantie

Auf dieses Whale-Produkt wird eine Garantie von 2 Jahren gewährt. Einzelheiten zu unserer Erklärung zur eingeschränkten Garantie entnehmen Sie bitte dem beigefügten Dokument. Ggf. gelten die Garantiebedingungen des Wohnwagen- oder Wohnmobilherstellers. Für weitere Informationen siehe bitte das Handbuch des Herstellers.

© Copyright Whale 2019 – Alle Rechte vorbehalten. Eine Vervielfältigung im Ganzen oder in Teilen ist ohne Genehmigung untersagt.

WHALE® ist eine eingetragene Marke von Munster Simms Engineering Ltd, in Bangor, Nordirland. Das Unternehmen handelt auch unter Namen Whale. Whale verfolgt eine Politik der ständigen Verbesserung und wir behalten uns das Recht vor, Spezifikationen ohne vorherige Benachrichtigung zu ändern. Abbildungen dienen nur zur Orientierung.

Das Unternehmen garantiert weder die Richtigkeit noch die Vollständigkeit der in dieser oder einer anderen Produktliteratur enthaltenen Informationen, die nach eigenem Ermessen des Unternehmens geändert werden können.
