FOIRE AUX QUESTIONS - Heat Air SL7512 Whale

Comment allumer le chauffage avec la Double commande Whale ?

Appuyez sur le bouton marche/arrêt pour sélectionner la source d'alimentation : gaz, électrique (0,75/1,50/3,00 kW), ou les deux. Utilisez les boutons + et - pour régler la température. L'indicateur de gaz allumé confirme le fonctionnement au gaz.

Que faire si je sens une odeur de gaz ?

Éteignez toutes les flammes nues, n'actionnez aucun interrupteur, ouvrez les fenêtres et portes, quittez le véhicule et coupez l'alimentation gaz. Faites vérifier le système par un technicien agréé Whale ou Webasto.

Quel entretien régulier est nécessaire ?

Nettoyez les conduits et les entrées d'air pour éviter les obstructions. Ne projetez pas d'eau sur l'appareil. Une maintenance complète doit être effectuée tous les 2 ans par un technicien agréé. L'échangeur de chaleur doit être remplacé tous les 10 ans.

Puis-je utiliser l'appareil pendant la conduite ?

Oui, si le système inclut un régulateur de pression de gaz et un dispositif d'arrêt de sécurité conformément à la directive UN ECE R122. Sinon, la bouteille de gaz doit être fermée pendant la conduite.

Que signifie le voyant de blocage sur le panneau ?

Le voyant de blocage indique une anomalie. Consultez le tableau de dépannage : les causes possibles sont une alimentation gaz inadaptée, une surchauffe, une tension batterie hors plage, un conduit bouché ou une erreur interne. Suivez les actions recommandées ou contactez l'assistance.

Comment activer le mode antigel ?

Le mode antigel maintient une température d'environ 5°C. Il est accessible via la Double commande en sélectionnant l'icône de protection contre le gel. Pour le panneau Contrôle de la chaleur, il y a un mode antigel dédié.

Quels sont les réglages électriques disponibles ?

Vous pouvez choisir entre 0,75 kW (6 A), 1,50 kW (10 A) et 3,00 kW (16 A) en 230 V~. Le panneau de commande gère automatiquement la puissance pour ne pas dépasser 16 A au total.

Puis-je utiliser cet appareil dans une maison ?

Non, cet appareil est destiné uniquement aux véhicules routiers et de loisir habitables (camping-cars, caravanes). Il n'est pas conçu pour les habitations statiques ni pour les bateaux.

Que faire en cas de surchauffe ?

Vérifiez que les orifices de ventilation et les conduits ne sont pas obstrués. Attendez 10 minutes que le radiateur refroidisse. Si le problème persiste, contactez l'assistance Whale au [phone].

Comment obtenir des pièces détachées ?

Utilisez exclusivement des pièces d'origine Whale. Contactez l'assistance Whale (tél. [phone], email [e-mail]) ou un centre de service agréé Webasto pour l'Europe.

MODE D'EMPLOI Heat Air SL7512 Whale

Radiateur électrique et au gaz

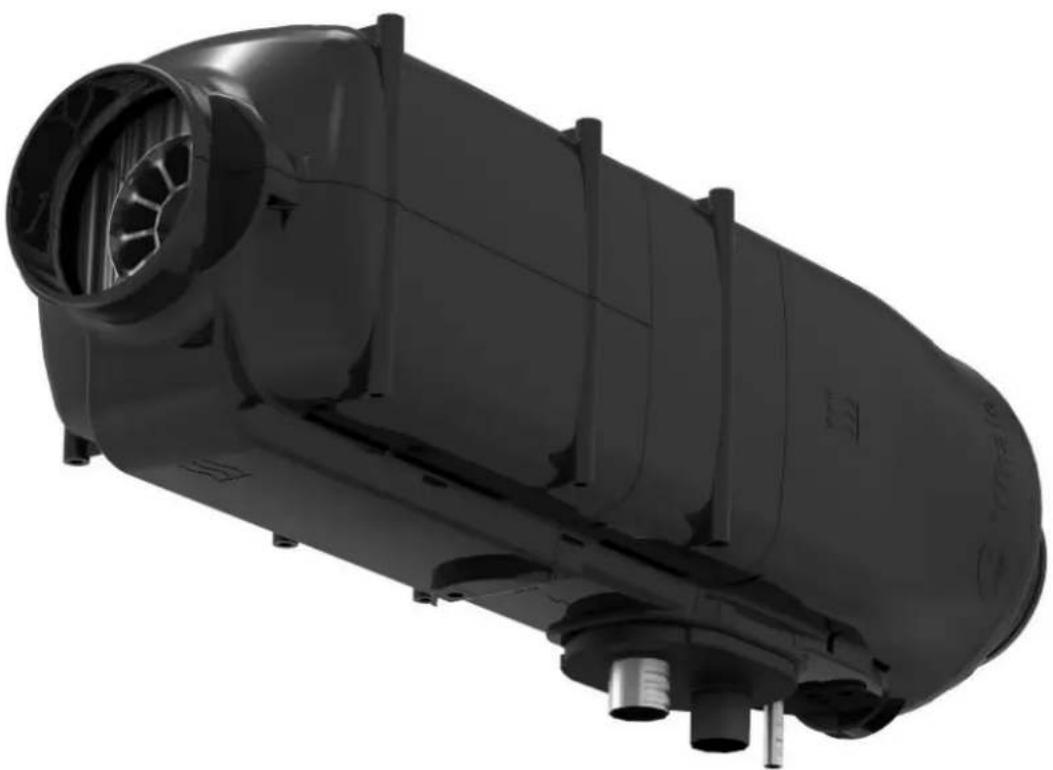

Ce radiateur à air chaud pour véhicule de loisir fonctionne au gaz et/ou à l'électricité

SL3512, 5512, SL7512, SL5502, SL7502

Mode d'emploi

3D rendering of a black industrial exhaust fan or compressor unit (no visible text or symbols)

Le groupe à air chaud contient :

1 x Radiateur électrique et au gaz

Sommaire : Page n° :

1. Sécurité	15 - 16
2. Avertissements	17
3. Spécifications	17
4. Application	17
5. Consignes d'utilisation
• 5.1 Double commande Whale	18 - 19
• 5.2 Contrôle de la chaleur Whale	20 - 21
6. Dépannage
• 6.1 Double commande Whale	22
• 6.2 Contrôle de la chaleur Whale	23
7. Maintenance / réparations	24

1. Sécurité

Pour une utilisation sûre, veuillez lire attentivement le présent mode d'emploi, le comprendre et le conserver. Respectez les lois, directives et normes applicables.

Le non-respect des informations présentes dans le présent mode d'emploi peut entraîner de graves dommages matériels et de graves risques pour la vie et la santé des personnes. Veuillez n'utiliser cet appareil et son panneau de commande que si tous deux sont en parfait état. Si vous constatez des dommages, veuillez contacter immédiatement l'assistance de Whale.

Il relève de la seule responsabilité du propriétaire du véhicule de veiller à ce que l'appareil soit en bon état de marche et soit manipulé correctement.

Un environnement de fonctionnement sécurisé

• L'unité ne peut fonctionner qu'avec des panneaux de commande et des accessoires approuvés par Whale.
• Si les conduits ont été placés à proximité ou juste en-dessous d'une fenêtre ouvrante, l'appareil doit être équipé d'un dispositif d'arrêt automatique afin d'en empêcher le fonctionnement lorsque la fenêtre est ouverte (BS EN 1949).
• Pendant le nettoyage, ne pas projeter d'eau sur l'habillage du radiateur ou les ouvertures des conduits.
• Ne pas faire conduire le véhicule à travers un gué ou une eau profonde susceptible d'immerger le radiateur.
• Le conduit d'évacuation et l'entrée de combustion doivent rester

dégagées à tout moment et être nettoyées si nécessaire, par ex. en dégageant la neige en hiver (BS EN 624).

- Le radiateur ne doit pas fonctionner lorsque vous faites le plein du véhicule, du véhicule tracteur ou d'autres appareils ni lorsque le véhicule dans lequel le radiateur est installé se trouve dans un espace confiné tel qu'un garage (BS EN 624). Veillez à ce que le radiateur ne puisse en aucun cas être mis en marche autrement qu'en le contrôlant délibérément.

Fonctionnement sûr du radiateur

• Maintenir toutes les arrivées et sorties d'air dégagées à tout moment (BS EN 624).
• Les surfaces du radiateur et le conduit d'évacuation peuvent devenir très chauds sous l'effet des gaz d'échappement.
• Tout matériau sensible à la chaleur ne peut pas être stocké dans le même compartiment que le radiateur ou que les canalisations ou évacuations d'air chaud.
• Ne pas toucher la zone autour du conduit d'échappement et ne pas appuyer d'objets contre le conduit d'échappement ou la sortie du conduit.
• Le gaz fourni au radiateur doit être à l'état gazeux. (BS EN 1949).

Cet appareil peut être utilisé par des enfants de 8 ans et plus et par des personnes aux capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et de connaissances du moment qu'elles le font sous surveillance ou selon des instructions concernant l'utilisation de l'appareil de manière sécurisée et qu'elles comprennent les dangers impliqués. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne peuvent pas être effectués par des enfants sans surveillance. Les enfants de moins de 3 ans doivent être tenus à l'écart à moins d'être surveillés en permanence (BS EN 60335-1).

Les enfants de plus de 3 ans et de moins de 8 ans pourront seulement allumer/éteindre l'appareil à condition que celui-ci ait été placé ou installé dans sa position de fonctionnement normalement prévue et qu'ils le fassent sous surveillance ou selon des instructions concernant l'utilisation de l'appareil de manière sécurisée et qu'ils comprennent les dangers impliqués. Les enfants de plus de 3 ans et de moins de 8 ans ne sont pas autorisés à brancher, régler ou nettoyer l'appareil ni à procéder à son entretien (BS EN 60335-1).

ATTENTION : Certaines pièces de ce produit peuvent devenir très chaudes et occasionner des brûlures.

Une attention toute particulière doit être apportée lorsque des enfants et des personnes vulnérables sont présentes (BS EN 60335-1).

Dans le cas peu probable de fuites dans le système de gaz, ou si vous sentez une odeur de gaz :

• Éteignez toutes les flammes nues
• Éteignez tous les appareils et n'actionnez aucun interrupteur électrique
• Éteignez tous les appareils au gaz
  Ouvrez les fenêtres et les portes pour aérer
• Évitez de fumer
• Interrompez le raccordement au gaz
• Quittez le véhicule

Veillez immédiatement à ce que le système soit minutieusement vérifié par un technicien du gaz agréé d'un centre de service approuvé par Whale® ou par un membre du réseau de techniciens de maintenance de Whale. Pour l'Europe, veuillez consulter les informations du service Webasto jointes.

3. Spécifications

Type de conduit Type C	_13 et C_53 (ventilé)
Pays de destination AT, BE, BG, CH,	CY, CZ, DE, DK, EE, FI, FR, GB, GR, HU, HR, IS, IT, LT, LU, LV, MT, NL, NO, PL, RO, SE, SI, SK, TR
Température de stockage à sec -20°C à 70°C
Alimentation de la batterie 10.5 – 15.9 V
Alimentation de gaz GPL : butane / propane 30 mbar - CAT I _3B/P(30)
Indice de protection IP45

HEAT AIR	Qn[kW]	Qn[kW]	M[g/hr]	V[m3/h]	Taille des fusibles[A]	230 V~50 Hz[A]	[kg]
SL3512XX 2,	90 3,30 239	150 10 13 8,7
SL5512XX 5,	45 4,70 342	220 10 13 8,7
SL7512XX 6,	75 6,00 436	220 10 13 8,7
SL5502XX 5,	45 4,70 342	220 10 13 8,7
SL7502XX 6,	75 6,00 436	220 10 13 8,7

4. Application (BS EN 624)

Fonctionnement pendant la conduite (BS EN 624), (UN ECE R122)

En Europe, cet appareil peut être utilisé pendant la conduite (conformément à la directive UN ECE R 122) uniquement si le système inclut un régulateur de pression du gaz avec une installation au gaz correctement configurée.

Les règles et règlements nationaux en vigueur doivent être respectés.

La directive UN ECE R 122 stipule qu'un dispositif d'arrêt de sécurité est nécessaire si cet appareil fonctionne pendant la conduite.

Si aucun dispositif d'arrêt de sécurité n'a été installé, la bouteille de gaz doit être fermée pendant la conduite.

Afin d'éviter que l'appareil ne soit endommagé par des aspersions d'eau, comme lors du lavage du véhicule, ne projetez pas d'eau directement dans le tuyau d'échappement, l'entrée d'air de combustion ou sur l'habillage et les raccordements du radiateur (BS EN 624), (UN ECE R122)

Ces symboles indiquent que l'appareil est destiné à être utilisé dans les véhicules routiers et de loisir habitables UNIQUEMENT, il n'est PAS destiné aux habitations statiques.

Ce symbole indique que cet appareil n'est PAS destiné à être utilisé sur des bateaux.

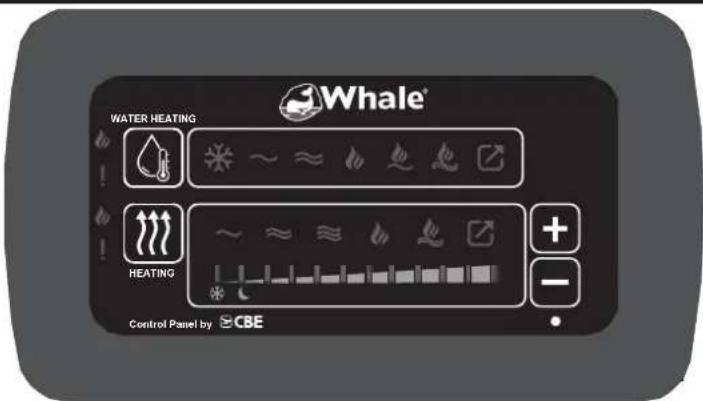

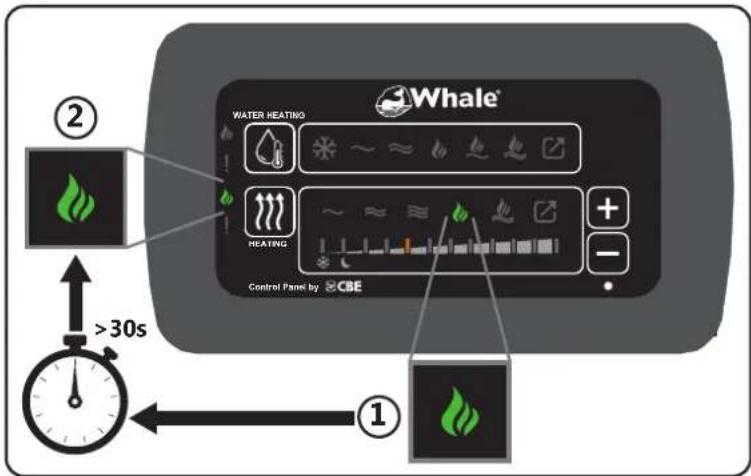

5,1 Consignes d'utilisation - Double commande Whale

Icône Description
		Bouton marche/arrêt et choix de la source d'alimentation du radiateur
		0,75 kW électrique sélectionné
		1,50 kW électrique sélectionné
		3,00 kW électrique sélectionné
		Gaz sélectionné
		Gaz + électrique sélectionné
		Contrôle externe d'une source alternative*
		Bouton augmenter température
		Bouton diminuer température
		Indicateur de gaz allumé
		Indicateur de blocage
		Mode protection contre le gel (env. 5°C)
Réglages de la température

*N'est pas disponibles sur tous les modèles. Le contrôle externe permet le contrôle du radiateur via une source alternative. Veuillez vous référer au manuel de votre véhicule pour plus d'informations.

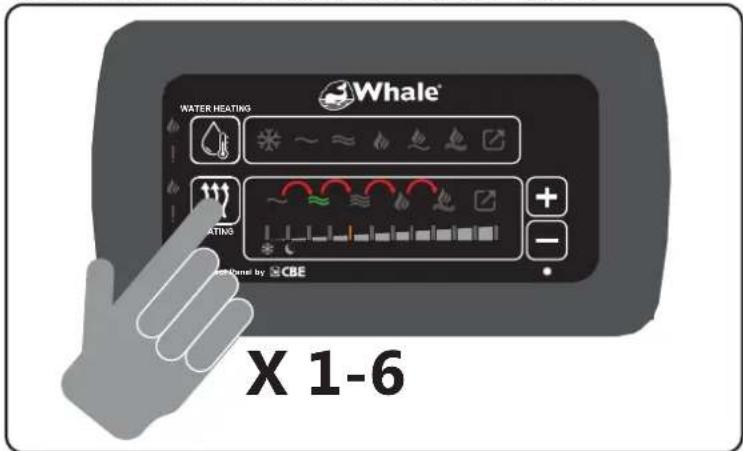

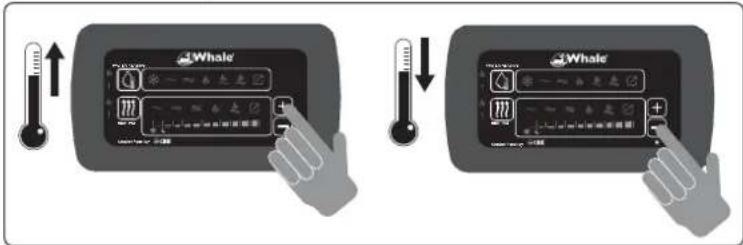

1. Choisir température


Whale ↑ ↓ → - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

1. Sélectionner le réglage de l'alimentation


1. Alimentation au gaz On

Réglages électriques utilisables
6 A0,75 kW230 V c.a.
10 A1,50 kW230 V c.a.
16 A3,00 kW230 V c.a.

Gestion de l'alimentation électrique

Si vous choisissez un réglage électrique élevé sur le radiateur ou le chauffe-eau, le panneau de commande peut automatiquement rétrograder l'autre radiateur / chauffe-eau Whale à un réglage électrique inférieur ou l'éteindre en cas de risque de dépasser 16 A. Le dernier radiateur sélectionné a une priorité de commutation CA.

Figure 2. Panneau de commande de la chaleur Whale

Icône Description
		Bouton de chauffage au gaz
		Indicateur de veille du chauffage au gaz
		Chauffage au gaz actif
		Mode protection contre le gel (env. 5°C)
		Mode nuit (env. 16 °C)
		Bouton augmenter température
		Bouton diminuer température
		Indicateur de blocage
		Bouton de chauffage électrique
		Indicateur de veille du chauffage électrique
		0,75 kW électrique
		1,50 kW électrique
		3,00 kW électrique
		Contrôle externe d'une source alternative disponible*
		Contrôle externe d'une source alternative actif*
		Bouton Reset

*N'est pas disponibles sur tous les modèles. Le contrôle externe permet le contrôle du radiateur via une source alternative. Veuillez vous référer au manuel de votre véhicule pour plus d'informations.

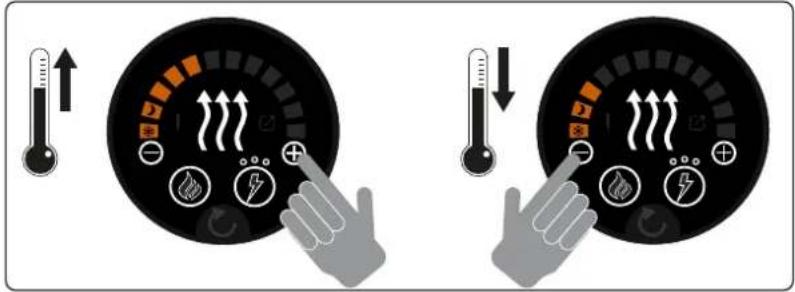

1. Choisir température

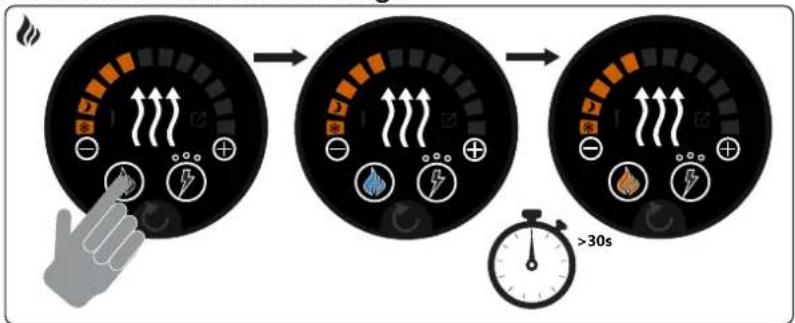

2. Activer l'alimentation au gaz

Et/ou

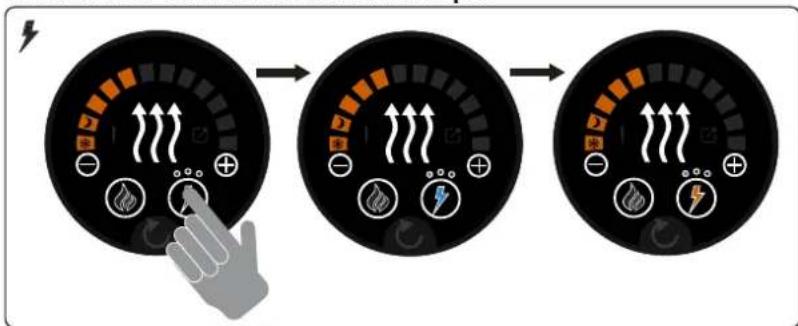

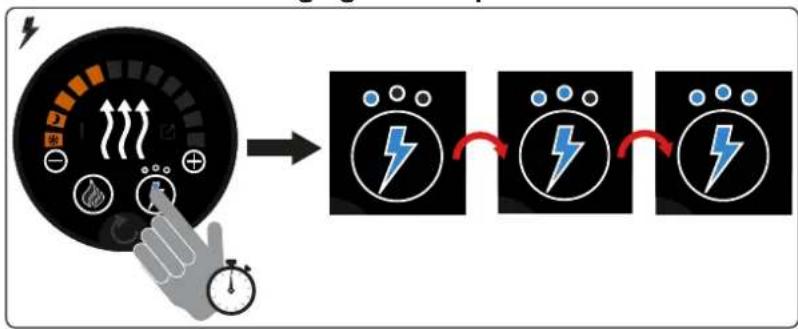

3.a. Sélectionner le réglage électrique

3.b. Activer l'alimentation électrique

Réglages électriques utilisables
6A0,75kW230 V c.a.
10A1,50kW230 V c.a.
16 A3,00 kW230 V c.a.

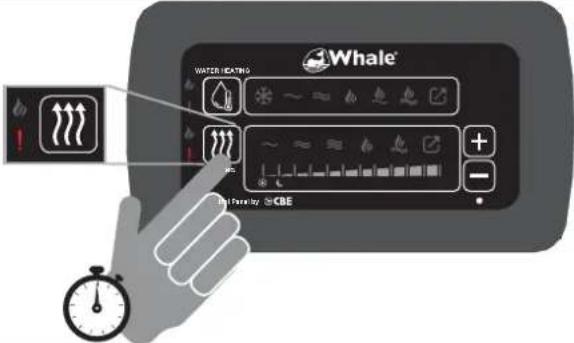

6,1 Dépannage - Commande double Whale

Étape 2 - Identifier le blocage Étape 3 - Action recommandée
1	Alimentation de gaz inadaptée1. Vérifier le gaz2. 30 mbar GPL3. Passer à l'étape 4
2	Surchauffe1. Vérifier que les orifices de ventilation et les conduits ne sont pas obstrués2. Attendre 10 min. que le radiateur refroidisse3. Passer à l'étape 4
3 Tension d'alimentation inadaptée	10.5 - 15.9V c.c. - Radiateur inutilisable sous 10,1 V≥ 10,5 / ≤ 15,9 V c.c.< 10,5 / >15,9 V c.c.Passer à l'étape 4
4	Conduit bouché1. Vérifier que les conduits ne sont pas bouchés2. Passer à l'étape 4
5	Erreur interne1. Appelez l'assistance Whale au [phone]. Pour l'Europe, veuillez consulter les informations du service Webasto jointes2. Passer à l'étape 4
6	Erreurs multiples1. Éteindre2. Rechercher les erreurs récurrentes du radiateur3. Allumer4. Passer à l'étape 4
Étape 4 - Résoudre le blocage

Si les problèmes persistent, veuillez contacter l'assistance Whale au + 44 (0)345 9090 911. Pour l'Europe, veuillez consulter les informations du service Webasto jointes.

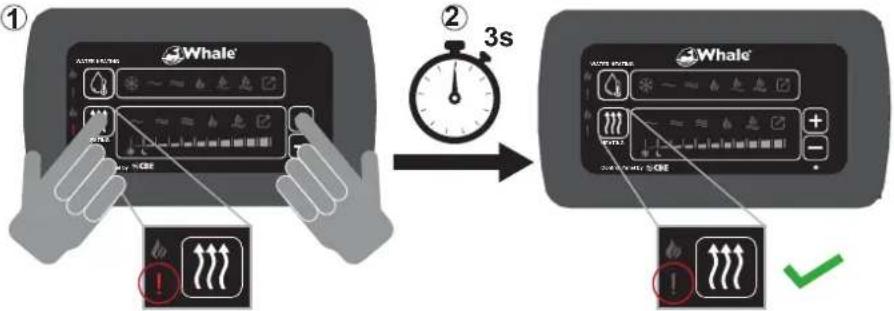

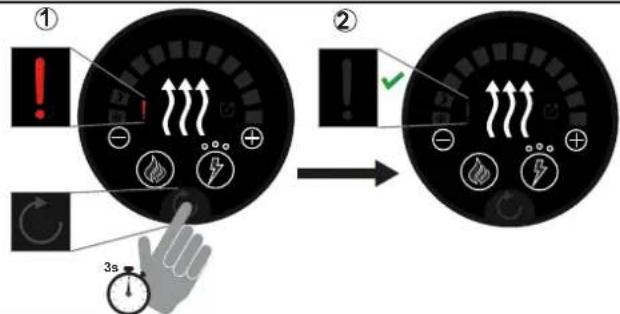

Étape 1 - Montrer le blocage
Étape 2 - Identifier le blocage Étape 3 - Action recommandée
1			Alimentation de gaz inadaptée1. Vérifier le gaz2. 30 mbar GPL3. Passer à l'étape 4
2			Surchauffe1. Vérifier que les orifices de ventilation et les conduits ne sont pas obstrués2. Attendre 10 min. que le radiateur refroidisse3. Passer à l'étape 4
3			Tension d'alimentation inadaptée10.5 - 15.9V c.c. Radiateur inutilisable sous10,1 V≥ 10,5 / ≤ 15,9 V c.c.< 10,5 / >15,9 V c.c.Passer à l'étape 4
4			Conduit bouché1. Vérifier que les conduits ne sont pas bouchés2. Passer à l'étape 4
5			Erreur interne1. Appelez l'assistance Whale au [phone]. Pour l'Europe, veuillez consulter les informations du service Webasto jointes2. Passer à l'étape 4
6			Erreur du panneau de commande1. Éteindre2. Allumer
7			Erreurs multiples1. Éteindre2. Rechercher les erreurs récurrentes du radiateur3. Allumer4. Passer à l'étape 4
Étape 4 - Résoudre le blocage

Si les problèmes persistent, veuillez contacter l'assistance Whale au [phone]. Pour l'Europe, veuillez consulter les informations du service Webasto jointes.

7. Maintenance / réparations

Le propriétaire du véhicule doit faire en sorte que l'appareil soit entretenu au moins tous les 2 ans à partir de la date d'achat, y compris l'arrivée et l'évacuation de gaz pour les produits à combustion (BS EN 624).

Tous les travaux d'entretien et de réparation doivent être réalisés par un technicien du gaz agréé d'un centre de service approuvé par Whale® ou par un membre du réseau de techniciens de maintenance de Whale.

Pour obtenir des informations sur l'installation ou l'entretien, veuillez contactez l'Assistance Whale® :

Tél. : [phone]

E-mail : [e-mail]

Pour l'Europe, veuillez consulter les informations du service Webasto jointes.

Les réclamations de garantie et l'acceptation de la responsabilité seront jugées irrecevables dans les cas suivants :

• modifications de l'appareil (accessoires inclus)
• modifications du tuyau d'échappement ou de l'entrée d'air de combustion
  • utilisation de pièces de rechange et d'accessoires autres que des pièces d'origine Whale
  • non-respect des consignes d'installation et de fonctionnement
• utilisation de l'appareil à d'autres fins que les loisirs

L'échangeur de chaleur doit être remplacé par une pièce détachée Whale d'origine tous les 10 ans à partir de la date d'enregistrement. Veuillez consulter l'étiquette de données sur le radiateur lors de sa première mise à en service.

Élimination

Ce produit doit être éliminé conformément aux législations du pays respectif dans lequel il est utilisé. Les règles et règlements nationaux en vigueur doivent être respectés.

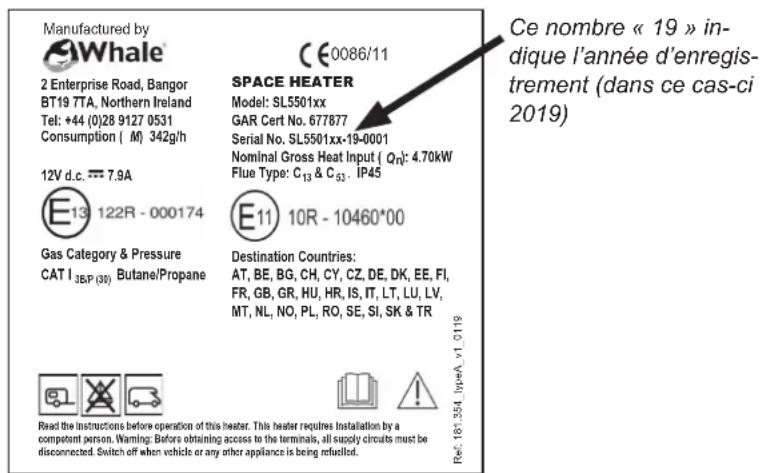

Figure 3. Exemple d'étiquette de données d'un radiateur

NB : L'appareil doit être installé et entretenu conformément avec n'importe quelle réglementation pertinente dans le pays où l'appareil est installé.

Tous les produits gaziers Whale doivent être installés et entretenus par un Technicien du gaz qualifié conformément aux consignes d'installation et à la norme BS EN 1949.

Tous les travaux doivent être réalisés par une personne compétente tel que défini dans la norme BS 7671 PARTIE 2.

Veuillez noter que si l'installation n'est pas correctement réalisée, il existe un risque d'électrocution.

Si le câble d'alimentation électrique est endommagé, il doit être remplacé par le fabricant, par ses agents d'entretien ou par des personnes pareillement qualifiées afin d'éviter tout danger (BS EN 60335-1).

Déclaration de conformité UE

Description de l'équipement : Radiateur

Déclaration du fabricant

Nous déclarons par les présentes, sous notre entière responsabilité, que l'équipement ci-dessus est conforme aux dispositions des Directives CE suivantes.

Directive 2016/426/CE relative au rapprochement des législations des États membres concernant les appareils brûlant des combustibles gazeux.

Directive basse tension 2014/35/UE relative à l'harmonisation des législations des États membres concernant la mise à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension.

Directive sur la compatibilité électromagnétique 2014/30/UE relative au rapprochement des législations des États membres concernant la compatibilité électromagnétique automobile.

Directive 2004/104/CE sur la compatibilité électromagnétique automobile (dernier amendement 2009/19/CE) conformément au règlement CEE n° 10.05.

Règlement ECE n° 122, prescriptions techniques uniformes applicables à l'homologation de véhicules des catégories M; N et O en ce qui concerne leurs systèmes de chauffage.

Directive 2000/53/CE relative aux véhicules hors d'usage.

Marquage CE initialement apposé en : décembre 2018

Base sur laquelle la conformité est déclarée : L'équipement ci-dessus est conforme aux exigences de protection de la Directive CEM ainsi qu'aux principaux éléments des objectifs de sécurité de la Directive basse tension.

Veuillez contacter Whale® pour toute autre information complémentaire.

Richard Bovill

Directeur de l'ingénierie

Fabriqué par

Whale

2 Enterprise Road

Bangor

BT19 7TA

Tél. : [phone]

Le radiateur Whale® est protégé par deux demandes de brevets. Whale® est une marque déposée de Munster Simms Engineering Ltd.

Garantie

Ce produit Whale est couvert par une garantie de 2 ans. Veuillez consulter le document joint pour connaître notre Déclaration de garantie limitée. Les conditions de garantie de la caravane ou du camping-car peuvent s'appliquer, veuillez vous référer au manuel du fabricant pour plus d'informations.

© Copyright Whale 2019 - Tous droits réservés. Toute reproduction de ce document, en partie ou dans son intégralité, est interdite.

WHALE® est une marque déposée de Munster Simms Engineering Limited, Bangor, Irlande du Nord, opérant sous le nom Whale. La politique de Whale consiste à s'améliorer sans cesse et nous nous réservons le droit de modifier les spécifications sans préavis. Les illustrations sont données à titre indicatif uniquement.

L'exactitude et l'exhaustivité des informations figurant dans toute brochure produit ne sont pas garanties par la Société qui peut les modifier à son entière discrétion.
