Ovation P56UV - Projecteur lumineux Chauvet - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur lumineux UV à LED
Marque	Chauvet
Modèle	Ovation P56UV
Alimentation	100-240 VAC, 50/60 Hz (universelle)
Consommation maximale	Variable selon le nombre d'unités connectées
Nombre d'unités en guirlande	Jusqu'à 13 à 120 V, 21 à 208 V, 23 à 230 V
Source lumineuse	Lampe UV (rayonnement ultraviolet)
Personnalités DMX	1, 2, 3 et 6 canaux
Protocoles	DMX512, RDM (gestion à distance)
Modes de fonctionnement	DMX, Maître/Esclave, Automatique, Statique
Stroboscope	Oui, réglable en vitesse (lent à rapide)
Gradateur	16-bit avec courbes de gradation (S-Curve, Linéaire, Carrée, Carrée inverse)
Fréquence LED (MLI)	600 Hz, 1,2 kHz, 2 kHz, 4 kHz, 6 kHz, 25 kHz
Mode ventilateur	Auto, On, Off, Silencieux
Affichage	LCD rétro-éclairé avec extinction réglable
Montage	Support de montage intégré, câble de sécurité obligatoire
Accessoires inclus	Cadre pour gélatine (191 mm), câble d'alimentation Neutrik powerCON, lentille large, manuel de référence
Température ambiante max	45 °C (113 °F)
Indice de protection	IP20 (usage intérieur)
Sécurité	Ne pas ouvrir, ne pas exposer les yeux directement, distance de sécurité 50 cm des surfaces inflammables
Homologations	FCC Part 15B
Garantie	Limitée, voir site web pour conditions

FOIRE AUX QUESTIONS - Ovation P56UV Chauvet

Comment réinitialiser l'Ovation P56UV aux valeurs d'usine ?

Dans le menu, allez dans Factory Reset et sélectionnez Yes. Confirmez pour rétablir les paramètres par défaut.

Comment connecter plusieurs Ovation P56UV en DMX ?

Utilisez des câbles DMX standard en série. Réglez chaque unité sur une adresse DMX unique dans le menu DMX Address. Le mode Maître/Esclave est également disponible via le menu Master/Slave.

Quelle est la puissance lumineuse de cet appareil ?

La puissance exacte n'est pas spécifiée dans le manuel, mais le projecteur émet un rayonnement ultraviolet. Ne regardez jamais directement la source de lumière.

Comment remplacer le fusible ?

Débranchez l'appareil. Utilisez un tournevis Philips pour dévisser le couvercle du porte-fusible. Remplacez le fusible par un modèle équivalent et revissez le couvercle.

Peut-on utiliser l'Ovation P56UV en extérieur ?

Non, l'indice de protection est IP20, ce qui signifie qu'il convient uniquement à un usage en intérieur, à l'abri de la poussière et de l'humidité.

Comment régler la fréquence MLI des LED ?

Dans le menu LED Frequency, choisissez parmi les valeurs disponibles : 600 Hz, 1,2 kHz, 2 kHz, 4 kHz, 6 kHz ou 25 kHz. Une fréquence plus élevée réduit le scintillement visible.

Qu'est-ce que le mode Maître/Esclave ?

Le mode Maître/Esclave permet de synchroniser plusieurs projecteurs sans console DMX. Une unité en mode Master contrôle les autres en mode Slave via une connexion DMX.

Comment nettoyer les lentilles de l'Ovation P56UV ?

Utilisez un chiffon doux et non pelucheux légèrement humide. N'utilisez pas de solvants abrasifs. Essuyez délicatement les lentilles sans appuyer.

L'appareil chauffe-t-il beaucoup en fonctionnement ?

Oui, le boîtier devient brûlant pendant le fonctionnement. Veillez à une ventilation adéquate (distance minimale de 50 cm des surfaces) et ne touchez pas le boîtier.

Quels accessoires sont inclus avec l'Ovation P56UV ?

Le carton contient : un cadre pour gélatine (191 mm), un câble d'alimentation Neutrik powerCON, une lentille large et le manuel de référence.

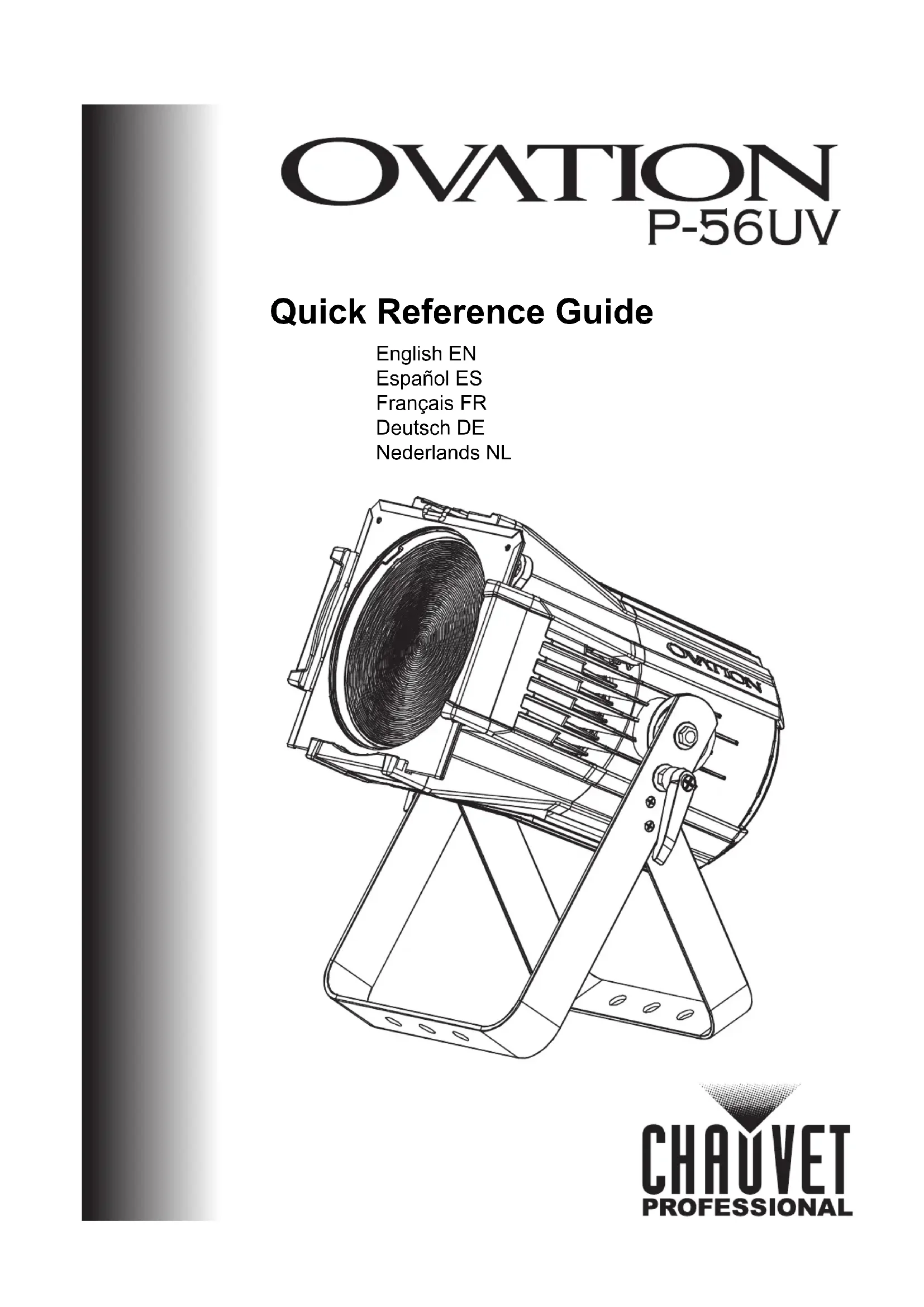

MODE D'EMPLOI Ovation P56UV Chauvet

À Propos de ce Manuel

Le Manuel de Référence du Ovation P-56UV (MR) reprend des informations de base sur cet appareil notamment en matière de connexions, montage, options de menu et valeurs DMX. Télécharger le Manuel d'Utilisation sur www.chauvetprofessional.com pour de plus amples informations.

Clause de Non-Responsabilité

Les informations et caractéristiques contenues dans ce manuel sont sujettes à changement sans préavis.

GARANTIE LIMITÉE

VEUILLEZ VISITER NOTRE SITE INTERNET POUR CONSULTER LES MODALITÉES D'ENREGISTREMENT DE LA GARANTIE ET LES CONDITIONS GÉNÉRALES COMPLÈTES.

Pour les clients aux États-Unis et au Mexique: www.chauvetlighting.com/warranty-registration

Pour les clients du Royaume-Uni, de la République d'Irlande, de la Belgique, des Pays-Bas, du Luxembourg, de la France et de l'Allemagne: www.chauvetlighting.eu/warranty-registration/

Chauvet garantit que cet appareil est exempt de défauts de matériaux et de fabrication dans des conditions normales d'utilisation, pendant la période spécifiée dans la garantie limitée complète consultable sur notre site Internet et sous réserve des exclusions et limitations qui y sont énoncées. Cette garantie ne s'applique qu'à l'acheteur initial du produit et n'est pas transférable. Pour exercer les droits prévus par cette garantie, vous devez fournir une preuve d'achat sous la forme d'un reçu de vente original d'un revendeur autorisé qui indique le nom du produit et la date d'achat. IL N'EXISTE AUCUNE AUTRE GARANTIE EXPRESSE OU IMPLICITE. Cette garantie vous confère des droits légaux spécifique. Vous pouvez également bénéficier d'autres droits qui varient selon les états et les pays. Cette garantie n'est valable qu'aux États-Unis, au Royaume-Uni, en République d'Irlande, en Belgique, aux Pays-Bas, au Luxembourg, en France, en Allemagne et au Mexique. Pour connaître les conditions de garantie dans d'autres pays, veuillez consulter votre revendeur local.

Consignes de Sécurité

• N'ouvrez PAS cet appareil. Il ne contient aucun composant susceptible d'être réparé par l'utilisateur.
- Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectezentièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.
- LAMPE ULTRAVIOLET ! NE PAS exposer directement les yeux à la source de lumière lorsque le produit est allumé. Porter une protection adéquate des yeux et de la peau.
- Ne par regarder le faisceau directement avec des instruments optiques tels que des loupes, des télescopes, des jumelles ou des instruments optiques similaires qui peuvent concentrer la puissance lumineuse.
- Assurez-vous que personne ne puisse être exposé accidentellement au faisceau lumineux sur de courtes distances.
- Ne regardez PAS la source lumineuse lorsque l'appareil fonctionne.
- ATTENTION: le boîtier de cet appareil est brûlant lors du fonctionnement.
- Montez toujours cet appareil dans en endroit bien ventilé, à au moins, 20 pouces (50 cm) des surfaces adjacentes.
- Ne laissez AUCUNE source inflammable dans un rayon de 50 cm de l'appareil lorsque celui-ci fonctionne.
- Attention : Lorsque l'appareil est transféré d'un environnement à température extrême à un autre (par exemple d'un camion froid vers une salle de bal chaude et humide), de la condensation peut se former sur les composants électriques internes. Pour éviter de causer des dommages, laissez l'appareil s'acclimater entièrement au milieu environnant avant de le mettre sous tension.
- Utilisez TOUJOURS un câble de sécurité lorsque vous montez cet appareil en hauteur.
- N'utilisez PAS ce produit en extérieur ou tout autre endroit où de la poussière, une chaleur excessive, de l'eau ou de l'humidité pour en affecter le fonctionnement. (IP20).
- N'utilisez PAS cet appareil si le boîtier, les lentilles ou les câbles vous semblent endommagés.
- Ne connectez PAS cet appareil ni à un gradateur ni à un rhéostat.
- Connectez UNIQUEMENT cet appareil à un circuit protégé et relié à la terre.
- Transportez/Suspendez cet appareil UNIQUEMENT par le support de montage dont il est doté.
- En cas de sérieux problèmes de fonctionnement, arrêtez le système immédiatement.
- La température ambiante maximale supportée par cet appareil est de 113 °F (45 °C). Ne le faites pas fonctionner à des températures plus élevées.

Conformité FCC

Cet appareil est conforme à la partie 15, sous-partie B du règlement de la FCC. L'utilisation est soumise aux deux conditions suivantes:

1. Cet appareil ne doit pas causer d'interférences nuisibles, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant entraîner un fonctionnement indésirable.

Tout changement ou modification non expressément approuvé par l'autorité responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser l'equipement.

Contact

En dehors des États-Unis, du Royaume-Uni, de l'Irlande, du Benelux, de la France, de l'Allemagne, ou du Mexique, contactez votre fournisseur si vous avez besoin d'assistance ou de retourner votre appareil. Consultez le site Contact Us pour trouver nos coordonnées.

Ce Qui est Inclus

• Ovation P-56UV
  • Cadre pour gélatine (191 mm/7,5 in accessoires)

• Un Cordon d'Alimentation Neutrik® powerCON®

• Lentille larges
  • Manuel de Référence

Alimentation CA

Cet appareil est doté d'une alimentation universelle prenant en charge toute tension d'entrée comprise entre 100 et 240 VCA, 50/60 Hz.

Connexion Electrique

Vous pouvez connecter jusqu'à 13 Ovation P-56UV à 120 V, 21 unités à 208 V ou 23 unités à 230 V. Vous pouvez vous procurer séparément des cordons d'alimentation.

Prise CA

Connexion	Câble (États-Unis)	Câble (Europe)	Couleur de la vis
Conducteur CA Noir Marron Jaune/Cuivré
Neutre CA Blanc Bleu Argenté
Terre CA Vert/Jaune Vert/Jaune Vert

Durant les périodes de non-utilisation, pour éviter tout usure inutile et pour prolonger la durée de vie, déconnectez-entièrement l'appareil en le débranchant de l'alimentation électrique ou en coupant le disjoncteur.

Remplacement du Fusible

1. Débranchez l'appareil de la prise.
2. À l'aide d'un tournevis Philips à tête n° 2, dévissez le couvercle du porte-fusible.
3. Remplacez le fusible obsolète par un fusible neuf équivalent
4. Revissez le couvercle du porte-fusible et rebranchez l'unité.

Raccordement DMX

Le Ovation P-56UV fonctionnera avec un jeu d'orgues DMX au moyen de connexions DMX en série standard. Une introduction au DMX est à votre disposition sur www.chauvetprofessional.com.

Connexion DMX

Le Ovation P-56UV utilise une connexion de données DMX standard pour ses personnalités DMX: 1 Ch, 2 Ch, 3 Ch, et 6 Ch. Consultez le Manuel d'Utilisation pour connecter et configurer le système DMX.

Connexion Maître/ Esclave

Le Ovation P-56UV utilise une connexion de données DMX pour son mode Maître/Esclave. Consultez le Manuel d'Utilisation pour connecter et configurer le mode de fonctionnement Maître/Esclave.

RDM (Gestion des périphériques à distance)

Le protocole RDM (gestion des périphériques à distance) est un standard pour la communication bidirectionnelle des appareils dotés de fonctions DMX dans un câblage DMX existant. Le Ovation P-56UV supporte le protocole RDM permettant un retour d'information pour la surveillance et des changements des options de menu. Veuillez télécharger le manuel de l'utilisateur à partir du site internet www.chauvetprofessional.com pour plus de détails.

Installation

Avant de monter cet appareil, lisez et assimilez les Consignes de Sécurité. Veillez à ce que les fixations sont capables de supporter le poids de l'unité. Découvrez notre gamme de fixations Chauvet sur http://trusst.com/productcategory/truss-clamps/

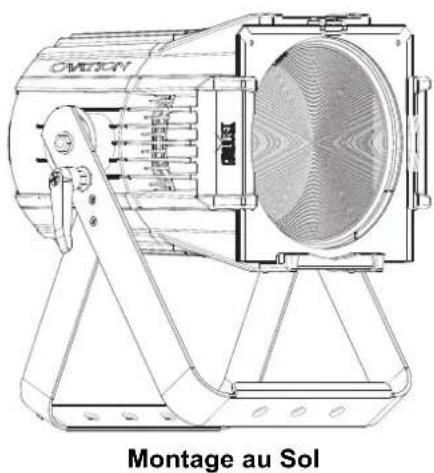

Schéma de Montage de l'Appareil

Description du Tableau de Commandes

Bouton Fonction
	Permet la sortie du menu ou de la fonction en cours
	Permet l'affichage du menu en cours ou permet de configurer la valeur en cours dans la fonction sélectionnée
	Permet de parcourir les listes ou les menus vers le haut, dans une fonction permet d'augmenter les valeurs numériques
	Permet de parcourir les listes ou les menus vers le bas, dans une fonction permet de diminuer les valeurs numériques

Tableau de Menu

Main Level Programming Levels Description
DMX Address	001-512*		Permet de sélectionner l'adresse de démarrage (le canal le plus élevé est restreint à la personnalité choisie)
DMX Channel	1 Ch 1-canaux: gradateur
	2 Ch 2-canaux: gradateur 16-bit, gradateur
	3 Ch		3-canaux: gradateur 16-bit, gradateur, stroboscope
	6 Ch		6-canaux: gradateur 16-bit, gradateur, stroboscope, programmes automatiques, vitesse auto, control
Static	Dimmer	000-255	Contrôle de l'intensité
	Strobe Contrôle de la vitesse du stroboscope
Auto Show	Auto 1	001-100	Sélectionne les programmes automatiques et vitesse auto
	Auto 2
	Auto 3
Master/Slave	Master Mode DMX (Maître)
	Slave Mode esclave
Dimmer Curve	S-Curve		Définir la courbe de gradation
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Gradateur linéaire
	Dimmer 1-3		Courbes de gradation rapide (Dimmer 1) à lent (Dimmer 3)
LED Frequency	600Hz		Permet de sélectionner la fréquence de sortie MLI
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Réglez le ventilateur en mode automatique
	On Réglez le mode de ventilateur toujours
	Off Règle le ventilateur sur toujours
	Silent Règle le ventilateur sur silencieux
Back Light	10S		Désactive l'affichage rétro-éclairage après 10 secondes d'inactivité
	30S		Désactive l'affichage rétro-éclairage après 30 secondes d'inactivité
	2min		Désactive l'affichage rétro-éclairage après 2 minutes d'inactivité
	Always On		Affichage rétro-éclairage toujours active
Main Level	Programming Levels		Description
Information	Fixture Hours ____	H Affiche le nombre total des heures du produit
	LED Hours ____	H Affiche le nombre total d'heures de LED
	Version V__Affiche la version du logiciel installée
	UID _________________	_______ Affiche UID actuel
Factory Reset	No		Permet de réinitialiser aux valeurs par défaut d'usine
	Yes

Valeurs DMX

6 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide
4 Programmes automatiques		000 ⇔ 010 Pas de fonction011 ⇔ 085086 ⇔ 170 Programmes automatiques 2171 ⇔ 255 Programmes automatiques 3
5	Vitesse automatique	000 ⇔ 255	0–100%
6	Control(maintenez pendant3 secondes, puis relâchez)	000 ⇔ 007 Pas de fonction008 ⇔ 015 Réinitialiser du gradateur016 ⇔ 023 Courbe de gradateur S-Curve024 ⇔ 031 Courbe de gradateur linéaire032 ⇔ 039 Courbe de gradateur carrée040 ⇔ 047 Courbe de gradateur carrée inverse048 ⇔ 055 Mode vitesse du gradateur désactivé056 ⇔ 063 Mode vitesse du gradateur 1064 ⇔ 071 Mode vitesse du gradateur 2072 ⇔ 079 Mode vitesse du gradateur 3080 ⇔ 087 Mode ventilateur automatique088 ⇔ 095 Mode ventilateur activé096 ⇔ 103 Mode ventilateur désactivé104 ⇔ 111112 ⇔ 255	Mode ventilateur silencieuxPas de fonction (réservé)

3 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇔ 255 0–100%
2	Gradateur fin	000 ⇔ 255	0–100%
3 Stroboscope		000 ⇔ 010 Pas de fonction011 ⇔ 255	Stroboscope, lent à rapide

2 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
2	Gradateur fin	000 ⇌ 255	0–100%

1 Ch

Canal	Fonction	Valeur	Pourcentage/Configuration
1 Gradateur 000 ⇌ 255 0–100%
