GEBRUIKSAANWIJZING Ovation P56UV Chauvet

Over deze handleiding

De Ovation P-56UV Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menu-opties en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Disclaimer

De informatie en specificaties in deze BH kunnen zonder voorafgaande kennisgeving worden gewijzigd.

BEPERKTE GARANTIE

GA NAAR ONZE WEBSITE VOOR REGISTRATIE VAN DE GARANTIE EN DE VOLLEDIGE ALGEMENE VOORWAARDEN.

Voor klanten in de Verenigde Staten en Mexico: www.chauvetlighting.com/warranty-registration

Voor klanten in het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk en Duitsland: www.chauvetlighting.eu/warranty-registration/

Chauvet garandeert dat dit product bij normaal gebruik vrij zal blijven van defecten in materiaal en vakmanschap, voor de opgegeven periode en onder voorbehoud van de uitzonderingen en beperkingen die zijn uiteengezet in de volledige beperkte garantie op onze website. Deze garantie geldt uitsluitend voor de oorspronkelijke koper van het product en is niet overdraagbaar. Om onder deze garantie rechten uit te oefenen, moet u een aankoopbewijs overleggen in de vorm van een origineel verkoopbewijs van een geautoriseerde dealer, waarop de naam van het product en de aankoopdatum zichtbaar zijn. ER ZIJN GEEN ANDERE EXPLICIETE OF IMPLICIETE GARANTIES. Deze garantie geeft u specifieke wettelijke rechten. Mogelijk heeft u ook andere rechten die van staat tot staat en van land tot land verschillen. Deze garantie is uitsluitend geldig in de Verenigde Staten, het Verenigd Koninkrijk, Ierland, België, Nederland, Luxemburg, Frankrijk, Duitsland en Mexico. Neem contact op met uw lokale verkoper voor garantievoorwaarden in andere landen.

Veiligheids instructies

• Open het product NIET. Het bevat geen te onderhouden onderdelen.
• Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.
• ULTRAVIOLET LICHT! KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld. Draag geschikte oogen huidbescherming.
• Bekijk de lichtstraal niet direct met optische instrumenten zoals vergrootglazen, telescopen, verrekijkers of soortgelijke optische instrumenten die de lichtopbrengst kunnen concentreren.
  • Zorg ervoor dat niemand per ongeluk op korte afstand wordt blootgesteld aan de lichtstraal.
• KIJK NIET in de lichtbron wanneer het apparaat is ingeschakeld.
• LET OP: De behuizing van dit product kan heet zijn wanneer het in bedrijf is.
• Monteer dit product op een plek met voldoende ventilatie, ten minste 50 cm van de aangrenzende oppervlakken.
• Plaats geen ontvlambaar materiaal binnen 50 cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
• LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagen naar warme, vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig kunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
  • GEBRUIK een veiligheidskabel bij het boven het hoofd plaatsen van dit product.
• Gebruik dit product NIET buitenshuis of op een locatie waar stof, grote warmte, water of vochtigheid het kunnen beïnvloeden. (IP20)
• Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
• Sluit dit product NIET aan op een dimmer of een regelweerstand.
• Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
• Gebruik UITSLUITEND de ophang-/montagebeugel om dit product te dragen.
• Stop in het geval van ernstige operationele problemen onmiddellijk met het gebruik.
• De maximale omgevingstemperatuur bedraagt 45 °C. Gebruik dit product niet bij hogere temperaturen.

FCC-naleving

Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke interferentie veroorzaken, en
2. Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

Eventuele wijzigingen of aanpassingen die niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig verklaren.

Contact

Van buiten de VS, Verenigd Koninkrijk, Ierland, Benelux, Frankrijk, Duitsland of Mexico kunt u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product retourneren. Ga naar Contact Us oor contactinformatie.

Wat is Inbegrepen

• Ovation P-56UV
• Neutrik® powerCON® stroomsnoer
  • Gelframe (191 mm/7,5 in accessoires)

- Brede lenzen

- Beknopte handleiding

AC-stroom

Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100–240 VAC, 50/60 Hz.

Power Linking

U kunt tot 13 Ovation P-56UV-producten koppelen bij 120 V, 21 producten bij 208 V of 23 producten bij 230 V. Dit aantal niet overschrijden. Power Linking-snoeren kunnen apart aangeschaft worden.

AC-stekker

Aansluiting	Snoer (VS)	Snoer (Europa)	Schroefkleur
AC Live Zwart Bruin Geel/messing
AC Neutraal Wit Blauw Zilver
AC Aarde Groen/geel	Groen/geel	Groen

Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanneer het product niet wordt gebruikt, moet u het product van de stroom afsluiten door een aardlekschakelaar om te zetten of door het te ontkoppelen.

De zekering vervangen

1. Ontkoppel dit product van de stroom.
2. Gebruik een kruiskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouder los van de behuizing.
3. Verwijder de doorgebrande zekering en vervang het met een werkende zekering van hetzelfde type en met dezelfde waarde.
4. Schroef de kap van de zekeringhouder terug en steek de stekker er weer in.

DMX-koppeling

De Ovation P-56UV kan met een DMX-controller werken met een normale DMX seriële verbinding. Op www.chauvetprofessional.com is een DMX basishandleiding verkrijgbaar.

DMX-aansluiting

De Ovation P-56UV gebruikt een normale DMX-gegevensverbinding voor zijn DMX-persoonlijkheden: 1 Ch, 2 Ch, 3 Ch en 6 Ch. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.

Master/slave-verbinding

De Ovation P-56UV maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.

Remote Device Management of RDM (apparaatbeheer op afstand) is een standaard die het voor DMX-apparaten mogelijk maakt om in twee richtingen te communiceren over bestaande DMX-kabels. De Ovation P-56UV ondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van wijzigingen aan de menu map-opties van. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.

Montage

Lees alvorens dit product te monteren alle Veiligheids instructies. Controleer of de montageklem het gewicht van het product kan dragen. Ga voor onze Chauvet-serie montageklemmen naar http://trusst.com/productcategory/truss-clamps/

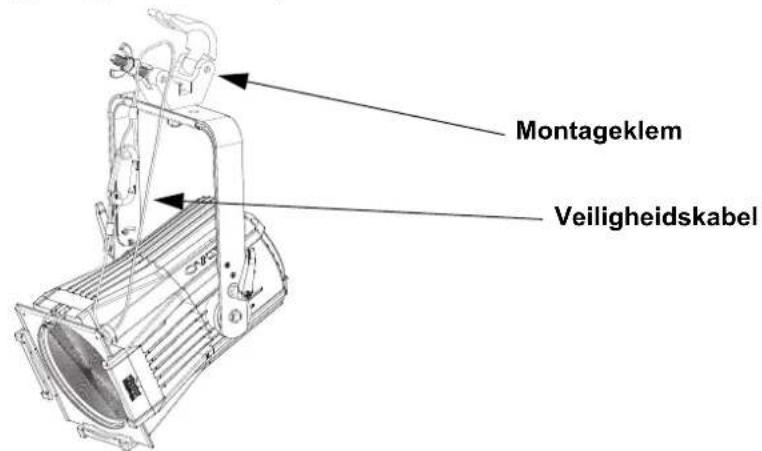

Montagediagram van het product

Montageklem Veiligheidskabel

Montage boven het hoofd

Plaatsing op de vloer

Beschrijving bedienings paneel

Toets Functie
	Sluit het huidige menu of functie af
	Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie
	Navigeert omhoog via het menu of verhoogt de numerieke waarde wanneer in een functie
	Navigeert omlaag via het menu of verlaagt de numerieke waarde wanneer in een functie

Toegangscode

Vul na dat gevraagd te worden de volgende toegangscode in door te drukken op:

, , , ,

Dit toegangscode kan niet gewijzigd worden en moet indien gevraagd ingevuld worden.

Menumap

Hoofdniveau	Programmeerniveaus Beschrijving
DMX Address	001-512*		Selecteert het start-adres (hoogste kanaal beperkt tot de gekozen persoonlijkheid)
DMX Channel	1 Ch 1-kanaal: dimmer
	2 Ch 2-kanaal: dimmer, 16-bit dimmer,
	3 Ch 3-kanaal: dimmer, 16-bit dimmer, stroboscoop
	6 Ch		6-kanaal: dimmer, 16-bit dimmer, stroboscoop, automatische programma's, automatische programmasnelheid, controle
Static	Dimmer	000-255	Regelt de intensiteit
	Strobe Regelt de stroboscoopfrequentie
Auto Show	Auto 1	001-100	Selecteert automatische programma's en automatische programmasnelheid
	Auto 2
	Auto 3
Master/Slave	Master DMX-modus (Master)
	Slave Slave-modus
Dimmer Curve	S-Curve		Stelt de dimcurve in
	Linear
	Square
	Inverse Square
Dimmer Mode	Off Lineaire dimmer
	Dimmer 1-3		Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3)
LED Frequency	600Hz		Selecteert de PWM-uitgangsfrequentie
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Ingesteld de ventilator automatische modus
	On Ingesteld de ventilator altijd aan modus
	Off Ingesteld de ventilator altijd uit
	Silent Ingesteld de ventilator stil
Back Light	10S		Schakelt de backlight van de display uit na 10s van inactiviteit
	30S		Schakelt de backlight van de display uit na 30s van inactiviteit
	2min		Schakelt de backlight van de display uit na 2min van inactiviteit
	Always On De backlight van de display is altijd aan
Information	Fixture Hours _ _ H Toont het totale aantal producturen
	LED Hours	____H	Toont het totaal aantal LED-uren
	Version	V._	Toont de geïnstalleerde softwareversie
	UID	____	Geeft de huidige UID
Factory Reset	No		Herstellen naar de fabrieksstandaard
	Yes

DMX-waarden

6 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
2 Fijnedimmer 000 ⇔ 255 0–100%
3 Stroboscoop		000 ⇔ 010 Geen functie011 ⇔ 255 Strobe, slow to fast
4 Automatische Programmas		000 ⇔ 010 Geen functie011 ⇔ 085 Automatische Programmas 1086 ⇔ 170 Automatische Programmas 2171 ⇔ 255 Automatische Programmas 3
5	Automatische Programmasnelhied	000 ⇔ 255 0–100%
6	Controle(houd 3 seconden ingredrukt)	000 ⇔ 007 Geen functie008 ⇔ 015 Dimmer reset016 ⇔ 023 S-Curve dimcurve024 ⇔ 031 Lineaire dimcurve032 ⇔ 039 Vierkante dimcurve040 ⇔ 047 Omgekeerde vierkante dimcurve048 ⇔ 055 Dimmer snelheid modus uit056 ⇔ 063 Dimmersnelheidsmodus 1064 ⇔ 071 Dimmersnelheidsmodus 2072 ⇔ 079 Dimmersnelheidsmodus 3080 ⇔ 087 Automatische ventilator088 ⇔ 095 Ventilator aan096 ⇔ 103 Ventilator uit104 ⇔ 111 Stille ventilator112 ⇔ 255 Geen functie (gereserveerd)

3 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijnedimmer 000 ⇌ 255 0–100%
3 Stroboscoop	000 ⇌ 010 Geen functie011 ⇌ 255 Strobe, slow to fast

2 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇌ 255 0–100%
2 Fijnedimmer 000 ⇌ 255 0–100%

1 Ch

Kanaal Functie Waarde Percentage/Instelling
1 Dimmer 000 ⇔ 255 0–100%
