BEDIENUNGSANLEITUNG Ovation P56UV Chauvet

Über diese Schnellanleitung

In der Schnellanleitung des Ovation P-56UV finden Sie die wesentlichen Produktinformationen, wie etwa über den Anschluss, die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRÄNKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUNGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschlüsse und -beschränkungen, dass dieses Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäufer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Händler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein müssen. ES BESTEHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein können. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sich bitte an Ihren lokalen Händler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
• Um unnötigen Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• ULTRAVIOLETTES LICHT! NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist. Geeigneten Augen- und Hautschutz tragen.
• Nicht mit optischen Instrumenten wie Lupen, Teleskope, Ferngläser oder ähnlichen Geräten, mit denen der Lichtausgang konzentriert werden kann, direkt in den Strahl schauen.
• NIEMALS in die Lichtquelle schauen, während das Gerät eingeschaltet ist.
• VORSICHT: Das Gehäuse dieses Produkts kann während des Betriebs heiß werden. Installieren Sie das Gerät an einem Ort mit ausreichender Belüftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm dieses Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
  • VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren. Um einen Defekt zu vermeiden, muss sich das Gerät erst in der neuen Umgebung akklimatisiert haben, bevor es an die Stromversorgung angeschlossen werden kann.
• VERWENDEN Sie bei Montage über Kopf immer ein Sicherungsseil.
• Nehmen sie das Gerät NICHT im Freien oder an einem Ort in Betrieb, der durch Staubentwicklung, übermäßige Hitze, Wasser oder hohe Luftfeuchtigkeit charakterisiert ist. (IP20).
• NIEMALS das Gerät in Betrieb nehmen, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erscheinen.
• Schließen Sie dieses Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  • Schließen Sie dieses Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Hänge-/Befestigungsbügeln oder Griffen tragen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  • Die maximal zulässige Umgebungstemperatur beträgt 45 °C. Nehmen Sie das Gerät nicht bei höheren Temperaturen in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpft:

1. Dieses Gerät darf keine schädlichen Interferenzen verursachen, und
2. Dieses Gerät muss empfangende Interferenzen aufnehmen können, auch Interferenzen, die eventuell einen unerwünschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, könnten die Berechtigung des Benutzers zum Betrieb dieses Geräts aufheben.

Kontakt

Kunden außerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Staaten wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zu nehmen oder ein Produkt zurückzuschicken. Kunden innerhalb der USA, GB, Irland, Mexiko, Frankreichs, Deutschlands oder der Benelux-Länder verwenden bitte die Informationen unter Contact Us am Ende dieser Schnellanleitung.

Packungsinhalt

• Ovation P-56UV
• Netzkabel Neutrik® powerCON®
• Weitwinkel-Objektiv

• Gel-Rahmen (Zubehör für 7,5 Zoll/191 mm)

- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100\~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie können bis zu 13 Ovation P-56UV Geräte bei 120 V AC, 21 Geräte bei 208 V und 23 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiten! Stromkabel für die Serienschaltung können separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromführender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter	Grün/Gelb	Grün/Gelb	Grün

Um Verschleiß zu vermeiden und die Lebensdauer des Geräts zu verlängern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz – entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

Auswechseln der Sicherung

1. Trennen Sie das Gerät vom Stromnetz.
2. Mit einem Flachkopfschraubendreher lösen Sie die Abdeckung des Sicherungshalters vom Gehäuse.
3. Entfernen Sie die durchgebrannte Sicherung, und ersetzen Sie diese durch eine Sicherung des gleichen Typs und mit den gleichen Werten.
4. Schrauben Sie die Abdeckung der Sicherung wieder ein, und schließen Sie das Gerät wieder an das Stromnetz an.

DMX-Verbindung

De Ovation P-56UV kann mit einem DMX-Controller betrieben werden, wenn eine 5-polige DMX-Datenverbindung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterladen.

DMX-Anschluss

Der Ovation P-56UV nutzt zur Steuerung seiner DMX-Eigenschaften eine eine 5-polige DMX-Datenverbindung: 1 Ch, 2 Ch, 3 und 6 Ch. Informationen zum Anschließen und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation P-56UV verwendet für seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschließen und Konfigurieren des Geräts für einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektional entlang bestehender DMX-Kabel kommunizieren können. Der STRIKE Saber unterstützt das RDM-Protokoll, über das Feedback zur Überwachung der Änderungen der Menüoptionen gegeben wird. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage dieses Geräts die Sicherheitshinweise. Mindestens einen Befestigungspunkt pro Gerät verwenden. Stellen Sie sicher, dass die Befestigungsklemmen dafür ausgelegt sind, das Produktgewicht tragen zu können. Informationen zu unserer CHAUVET-Produktlinie für Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/

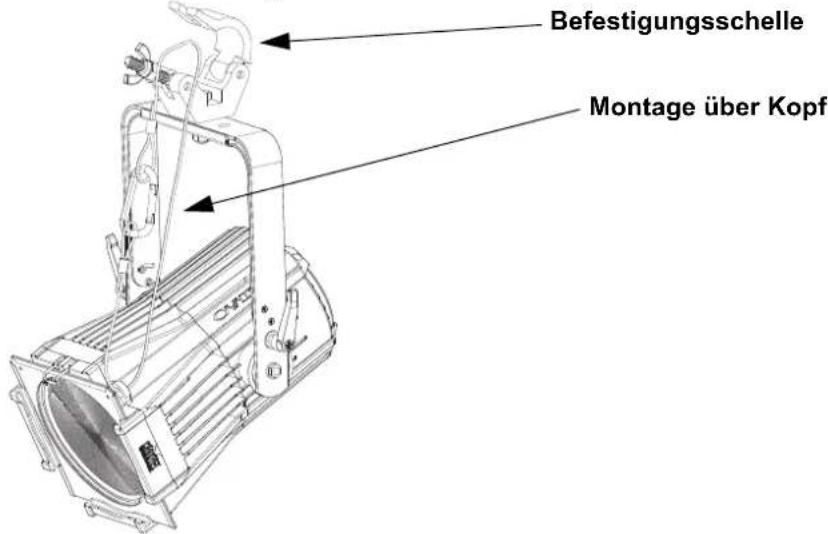

Ansicht Gerätemontage

Befestigungsschelle Montage über Kopf

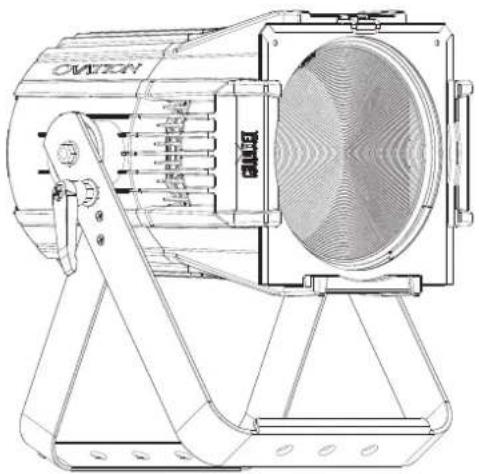

Montageansicht

Taste Funktion
	Damit verlassen Sie das aktuelle Menü oder die Funktion.
	Damit wird das aktuell angezeigte Menü aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt
	Damit navigieren Sie sich durch die Menüpunkte nach oben und erhöhen den numerischen Wert der entsprechenden Funktion.
	Damit navigieren Sie sich durch die Menüpunkte nach unten und verringern den numerischen Wert der entsprechenden Funktion.

Menüstruktur

Hauptebene Programmierebenen Beschreibung
DMX Address	001-512*		Wählt die DMX-Adresse aus (der höchste Kanal ist auf die gewählte Eigenschaft beschränkt)
DMX Channel	1 Ch 1-Kanal: Dimmer
	2 Ch 2-Kanal: Dimmer, 16-bit-dimmer
	3 Ch		3-channel: Dimmer, 16-bit-dimmer, stroboskopeffekt
	6 Ch		6-channel: Dimmer, 16-bit-dimmer, Stroboskopeffekt, Auto-show, Steurung
Static	Dimmer	000-255	Steuert die intensität
	Strobe Steuert die abtastrate
Auto Show	Auto 1	001-100	Wählt das Auto-Programm und die Programm-Geschwindigkeit aus
	Auto 2
	Auto 3
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Curve	S-Curve		Stellt die Dimmungskurve ein
	Linear Square
	Inverse Square
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3		Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
LED Frequency	600Hz		Stellt die PWM-Frequenz ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto Stellt den Lüfter auf den		Auto-Modus ein
	On		Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent Stellt den Lüfter auf lautlos
Back Light	10S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschaltet
	30S		Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschaltet
	2min		Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschaltet
	Always On Hintergrundbeleuchtung immer an
Information	Fixture Hours _ _ H		Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	LED Hours _ _ H	Zeigt die gesamten LED-Stunden an
	Version	V._.	Zeigt die aktuelle Firmware-Version an
	UID	--------	Zeigt die Geräte-UID an
Factory Reset	No		Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

DMX-Werte

6 Ch

Kanal Funktion Wert Prozent/Einstellung
1 Dimmer 000 ⇔ 255 0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Blitzfrequenz (von langsam nach schnell)
4 Auto-Programme		000 ⇔ 010 Keine Funktion011 ⇔ 085 Auto-Programm 1086 ⇔ 170 Auto-Programm 2171 ⇔ 255 Auto-Programm 3
5	Geschwindigkeit des Auto-Programms	000 ⇔ 255 0–100%
6	Steurung(3 Sekunden gedrückt halten)	000 ⇔ 007 Keine Funktion008 ⇔ 015 Dimmer reset016 ⇔ 023 S-Kurve Dimmerkurve024 ⇔ 031 Lineare Dimmerkurve032 ⇔ 039 Quadratische Dimmerkurve040 ⇔ 047 Inverse quadratische Dimmerkurve048 ⇔ 055 Dimmer-Geschwindigkeitsmodus aus056 ⇔ 063 Dimmer-Geschwindigkeitsmodus 1064 ⇔ 071 Dimmer-Geschwindigkeitsmodus 2072 ⇔ 079 Dimmer-Geschwindigkeitsmodus 3080 ⇔ 087 Fan-Auto088 ⇔ 095 Lüfter an096 ⇔ 103 Lüfter aus104 ⇔ 111 Lüfter leise112 ⇔ 255 Keine Funktion (reserviert)

3 Ch

Kanal Funktion Wert Prozent/Einstellung
1	D i m m	e r	000 ⇔ 255 0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%
3 Stroboskop		000 ⇔ 010 Keine Funktion011 ⇔ 255 Blitzfrequenz (von langsam nach schnell)

2 Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
2	Dimmer, fein	000 ⇔ 255	0–100%

1 Ch

Kanal	Funktion	Wert	Prozent/Einstellung
1	Dimmer	000 ⇔ 255	0–100%
