115112 - Bain marie BARTSCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Bain-marie électrique professionnel
Utilisation	Cuisson indirecte des aliments et maintien au chaud au bain-marie
Capacité de la cuve	Repère de niveau maximum sur la paroi intérieure
Réglage de température	Thermostat rotatif de 30 °C (mini) à 90 °C (maxi)
Indicateur de chauffe	Voyant jaune : s'allume en chauffe, s'éteint à température atteinte
Arrêt	Position « 0 » sur le thermostat
Alimentation électrique	Branchement par câble H05 RN-F, disjoncteur omnipolaire en amont
Mise à la terre	Obligatoire, borne de terre et borne équipotentielle
Pression d'eau requise	150 à 300 kPa (si raccordement hydrique)
Matériau	Acier inoxydable poli (surfaces extérieures et cuve)
Nettoyage quotidien	Surfaces inox : chiffon non abrasif, eau et détergent doux, séchage soigneux
Détartrage	Produits adaptés pour éliminer les dépôts de calcaire
Entretien périodique	Au moins deux fois par an par un technicien agréé
Précautions d'usage	Ne pas chauffer à vide, maintenir un niveau d'eau près du repère maximum
Pièces détachées principales	Thermostat, résistance chauffante, voyant, sélecteur
Installation	Réservée à un installateur qualifié, distance mini 10 cm des murs
Usage	Professionnel uniquement, par du personnel formé

FOIRE AUX QUESTIONS - 115112 BARTSCHER

Comment allumer le bain-marie Bartscher 115112 ?

Tournez la manette du thermostat sur la température souhaitée (entre 30 et 90 °C). Le voyant jaune s'allume. Lorsque la température est atteinte, le voyant s'éteint.

Quelle température dois-je choisir pour maintenir des aliments au chaud ?

Réglez le thermostat entre 60 et 80 °C pour un maintien au chaud optimal. Évitez de dépasser 90 °C pour ne pas surchauffer l'eau.

Que faire si le bain-marie ne chauffe pas ?

Vérifiez d'abord l'alimentation électrique et le disjoncteur. Si le problème persiste, le thermostat ou la résistance peuvent être défectueux. Faites appel à un technicien agréé.

Comment nettoyer la cuve du bain-marie ?

Videz la cuve, puis portez de l'eau à ébullition avec un dégraissant. Frottez avec une éponge non abrasive. Pour le calcaire, utilisez un détartrant adapté. Rincez et séchez soigneusement.

Puis-je utiliser le bain-marie sans eau ?

Non, ne faites jamais chauffer l'appareil à vide. Remplissez la cuve jusqu'au repère maximum avant de mettre en chauffe.

Quel type d'eau dois-je utiliser dans le bain-marie ?

Utilisez de l'eau potable. Si l'eau est très calcaire, un adoucisseur ou de l'eau déminéralisée est recommandé pour limiter les dépôts.

Comment vidanger la cuve ?

Ouvrez le robinet de vidange situé sur le panneau de commande. Laissez l'eau s'écouler dans un récipient adapté. Refermez le robinet après vidange.

Faut-il un entretien régulier pour ce bain-marie ?

Oui, un contrôle et un entretien par un technicien agréé sont recommandés au moins deux fois par an. Un contrat d'entretien est conseillé.

Quelles sont les pièces de rechange disponibles ?

Les principales pièces sont le thermostat de travail, la résistance chauffante, le voyant lumineux et le sélecteur. Utilisez exclusivement des pièces d'origine Bartscher.

Ce bain-marie est-il adapté à un usage domestique ?

Non, cet appareil est conçu pour un usage professionnel en cuisine commerciale. Son utilisation domestique n'est pas recommandée et pourrait être dangereuse.

MODE D'EMPLOI 115112 BARTSCHER

Lire tout de suite averissements!

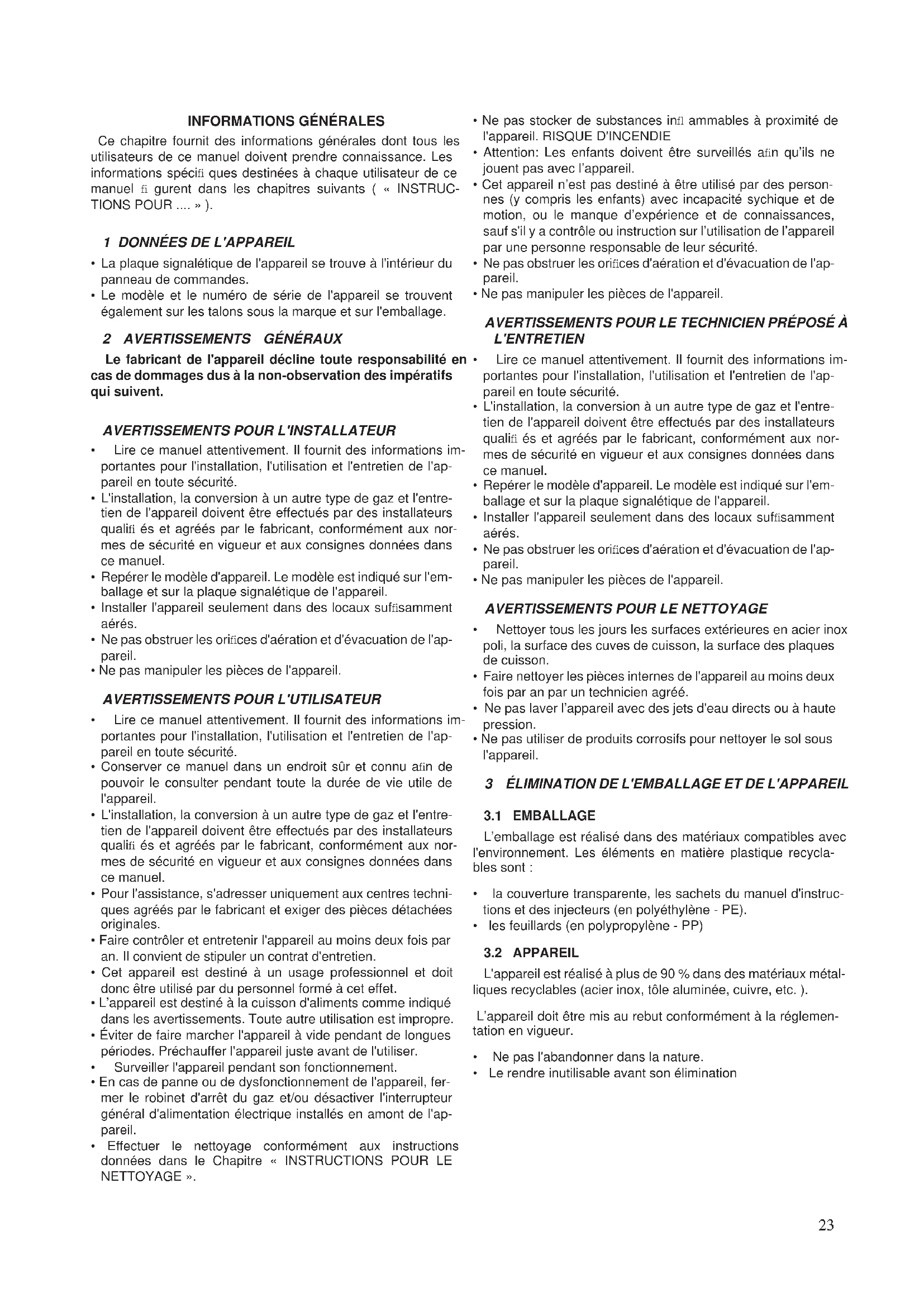

Ce chapitre fournit des informations générales dont tous les utilisateurs de ce manuel doivent prendre connaissance. Les informations spécifi ques destinées à chaque utilisateur de ce manuel fi gurent dans les chapitres suivants ( « INSTRUCTIONS POUR .... » ).

1 DONNÉES DE L'APPAREIL

• La plaque signalétique de l'appareil se trouve à l'intérieur du panneau de commandes.
• Le modèle et le numéro de série de l'appareil se trouvent également sur les talons sous la marque et sur l'emballage.

2 AVERTISSEMENTS GÉNÉRAUX

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.

AVERTISSEMENTS POUR L'INSTALLATEUR

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
• Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
• Installer l'appareil seulement dans des locaux suffisamment aérés.
• Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
• Ne pas manipuler les pièces de l'appareil.

AVERTISSEMENTS POUR L'UTILISATEUR

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• Conserver ce manuel dans un endroit sûr et connu afin de pouvoir le consulter pendant toute la durée de vie utile de l'appareil.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
• Pour l'assistance, s'adresser uniquement aux centres techniques agréés par le fabricant et exiger des pièces détachées originales.
• Faire contrôler et entretenir l'appareil au moins deux fois par an. Il convient de stipuler un contrat d'entretien.
• Cet appareil est destiné à un usage professionnel et doit donc être utilisé par du personnel formé à cet effet.
• L'appareil est destiné à la cuisson d'aliments comme indiqué dans les avertissements. Toute autre utilisation est impropre.
• Éviter de faire marcher l'appareil à vide pendant de longues périodes. Préchauffer l'appareil juste avant de l'utiliser.
• Surveiller l'appareil pendant son fonctionnement.
• En cas de panne ou de dysfonctionnement de l'appareil, fermer le robinet d'arrêt du gaz et/ou désactiver l'interrupteur général d'alimentation électrique installés en amont de l'appareil.

• Effectuer le nettoyage conformément aux instructions données dans le Chapitre « INSTRUCTIONS POUR LE NETTOYAGE ».

• Ne pas stocker de substances inf1 ammables à proximité de l'appareil. RISQUE D'INCENDIE

• Attention: Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) avec incapacité sychique et de motion, ou le manque d'expérience et de connaissances, sauf s'il y a contrôle ou instruction sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
• Ne pas manipuler les pièces de l'appareil.

AVERTISSEMENTS POUR LE TECHNICIEN PRÉPOSÉ À L'ENTRETIEN

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
• Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
• Installer l'appareil seulement dans des locaux suffisamment aérés.
• Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
• Ne pas manipuler les pièces de l'appareil.

AVERTISSEMENTS POUR LE NETTOYAGE

• Nettoyer tous les jours les surfaces extérieures en acier inox poli, la surface des cuves de cuisson, la surface des plaques de cuisson.
• Faire nettoyer les pièces internes de l'appareil au moins deux fois par an par un technicien agréé.
• Ne pas laver l'appareil avec des jets d'eau directs ou à haute pression.
• Ne pas utiliser de produits corrosifs pour nettoyer le sol sous l'appareil.

3 ÉLIMINATION DE L'EMBALLAGE ET DE L'APPAREIL

3.1 EMBALLAGE

L'emballage est réalisé dans des matériaux compatibles avec l'environnement. Les éléments en matière plastique recyclables sont :

• la couverture transparente, les sachets du manuel d'instructions et des injecteurs (en polyéthylène - PE).
• les feuillards (en polypropylène - PP)

3.2 APPAREIL

L'appareil est réalisé à plus de 90 % dans des matériaux métalliques recyclables (acier inox, tôle aluminée, cuivre, etc.).

L'appareil doit être mis au rebut conformément à la réglementation en vigueur.

• Ne pas l'abandonner dans la nature.
  • Le rendre inutilisable avant son élimination

INSTRUCTIONS POUR L'INSTALLATION

AVERTISSEMENTS POUR L'INSTALLATEUR

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
• Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
• Installer l'appareil seulement dans des locaux suffisamment aérés.
• Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
• Ne pas manipuler les pièces de l'appareil.

Appareils de la série DROP-IN (à encastrer)

• Effectuer l'installation en respectant rigoureusement les indications des schémas en annexe.
• N'installer ces appareils que sur des meubles métalliques (bois et/ou autres matériaux combustibles à éviter).
• Faire attention au cordon d'alimentation: les passage ne doivent présenter ni angle ni bavure susceptible de couper le cordon. De plus, la différence entre la température ambiante et celle du cordon ne doit pas être supérieure à 50°C.

4 NORMES ET TEXTES DE LOI DE RÉFÉRENCE

Installer l'appareil conformément aux normes de sécurité en vigueur.

Installer l'appareil conformément à la norme EN1717 et à la réglementation de l'eau en vigueur.

5 DÉBALLAGE

Contrôler l'état de l'emballage et demander au transporteur d'inspecter la marchandise en cas de dommages évidents.

• Enlever l'emballage
- Enlever la pellicule de protection des panneaux extérieurs. Enlever les éventuels résidus de colle avec un solvant adapté.

6 MISE EN PLACE

• Les dimensions de l'appareil et la position des raccordements sont indiquées dans le schéma d'installation figurant au début de ce manuel.
• L'appareil peut être installé seul ou avec d'autres appareils de la même gamme.
• Cet appareil ne peut pas être encastré.
• Installer l'appareil à une distance de 10 cm minimum des murs. Cette distance peut être inférieure si les murs sont incombustibles ou protégés par un isolant thermique.

6.1 MONTAGE DE L'APPAREIL SUR UN SOCLE

Suivre les instructions fournies avec le type de support utilisé.

6.2 UNION DE PLUSIEURS APPAREILS

• Mettre les appareils les uns à côté des autres et d'aplomb de façon à ce que les plans de travail soient alignés.
• Unissez les appareils en utilisant les couvre-joints d'union spéciaux fournis sur demande

7 RACCORDEMENTS

La position et la dimension des raccordements sont précisées sur le schéma d'installation fi gurant au début de ce manuel.

7.1 BRANCHEMENT ÉLECTRIQUE

Vérifier si l'appareil est conçu pour fonctionner à la tension et à la fréquence auxquelles il sera alimenté. Contrôler la plaque signalétique de l'appareil.

• Installer en amont de l'appareil, dans un endroit facilement accessible, un disjoncteur omnipolaire d'une capacité adaptée, avec une distance d'ouverture des contacts d'au moins 3 mm et un dispositif de protection à haute sensibilité. Le courant de fuite maximum de l'appareil est de 1 mA/kW.
• Utiliser un cordon d'alimentation flexible avec gaine isolante en caoutchouc ayant des caractéristiques au moins égales au type H05 RN-F.
• Relier le cordon d'alimentation à la plaque à bornes selon les indications du schéma électrique remis avec l'appareil.
• Bloquer le cordon d'alimentation avec le serre-câble.
• Protéger le cordon d'alimentation à l'extérieur de l'appareil avec un conduit en métal ou en plastique rigide.

7.2 MISE À LA TERRE ET NOEUD ÉQUIPOTENTIEL

Brancher l'appareil à une prise de terre efficace. Relier le conducteur de terre à la borne portant le symbole 12 situé à côté de la plaque à bornes d'arrivée de la ligne.

Relier la structure métallique de l'appareil sous tension à un nœud équipotentiel. Relier le conducteur à la borne avec le symbole situé sur la partie extérieure du fond.

7.3 RACCORDEMENT AU RÉSEAU HYDRIQUE

Alimenter l'appareil avec de l'eau potable. La pression d'alimentation de l'eau doit être de 150 kPa à 300 kPa. Utiliser un réducteur si la pression d'alimentation est supérieure à celle maximale indiquée.

• Installer un filtre mécanique et un robinet d'arrêt en amont de l'appareil, dans un endroit facilement accessible.
• Éliminer les éventuels dépôts ferreux des tuyaux de raccordement avant de raccorder le filtre et l'appareil.
• Fermer les raccords n'étant pas reliés avec un bouchon étanche.
• Après le raccordement, vérifier qu'il n'y ait pas de fuites au niveau du raccordement.

7.4 RACCORDEMENT À L'ÉVACUATION DES EAUX USÉES

Les conduits d'évacuation doivent être réalisés dans des matériaux résistant à 100 °C. La vapeur produite par l'évacuation de l'eau chaude ne doit pas atteindre le fond de l'appareil.

8 MISE EN SERVICE

Voir le chapitre « INSTRUCTIONS POUR L'ENTRETIEN ».

INSTRUCTIONS POUR L'UTILISATION

AVERTISSEMENTS POUR L'UTILISATEUR

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• Conserver ce manuel dans un endroit sûr et connu afin de pouvoir le consulter pendant toute la durée de vie utile de l'appareil.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux normes de sécurité en vigueur et aux consignes données dans ce manuel.
• Pour l'assistance, s'adresser uniquement aux centres techniques agréés par le fabricant et exiger des pièces détachées originales.
• Faire contrôler et entretenir l'appareil au moins deux fois par an. Il convient de stipuler un contrat d'entretien.
• Cet appareil est destiné à un usage professionnel et doit donc être utilisé par du personnel formé à cet effet.
• L'appareil est destiné à la cuisson d'aliments comme indiqué dans les avertissements. Toute autre utilisation est impropre.
• Éviter de faire marcher l'appareil à vide pendant de longues périodes. Préchauffer l'appareil juste avant de l'utiliser.
• Surveiller l'appareil pendant son fonctionnement.
• En cas de panne ou de dysfonctionnement de l'appareil, fermer le robinet d'arrêt du gaz et/ou désactiver l'interrupteur général d'alimentation électrique installés en amont de l'appareil.
• Effectuer le nettoyage conformément aux instructions données dans le Chapitre « INSTRUCTIONS POUR LE NETTOYAGE ».
• Ne pas stocker de substances infl ammables à proximité de l'appareil. RISQUE D'INCENDIE
• Attention: Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) avec incapacité sychique et de motion, ou le manque d'expérience et de connaissances, sauf s'il y a contrôle ou instruction sur l'utilisation de l'appareil par une personne responsable de leur sécurité.
• Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
• Ne pas manipuler les pièces de l'appareil.

9 UTILISATION DU BAIN-MARIE ÉLECTRIQUE

AVERTISSEMENTS

• Cet appareil est destiné à la cuisson indirecte d'aliments dans des récipients et à leur maintien au chaud au bain-marie.
• Ne pas faire chauffer sans eau dans la cuve.
• Lorsque le chauffage est en marche, il faut maintenir dans la cuve un niveau d'eau proche du repère maximum se trouvant sur la paroi de la cuve.
• En fin de journée, nettoyer soigneusement la cuve pour éviter la formation de dépôts corrosifs à l'intérieur.

REMLISSAGE ET VIDANGE DE LA CUVE

Remplissage

• Fermez le robinet de vidange
- Remplir la cuve jusqu'au repère maximum se trouvant sur la paroi de la cuve. Ne pas utiliser l'appareil avec un niveau d'eau supérieur au repère maximum.

Vidange

- Ouvrir le robinet de vidange de la cuve (manette dans le panneau de commnade).

ALLUMAGE ET EXTINCTION DU CHAUFFAGE

La manette de commande du thermostat offre les positions d'utilisation suivantes :

0 Éteint

30 Température minimum de l'eau
90 Température maximum de l'eau

Allumage

• Tourner la manette du thermostat sur la position correspondant à la température de cuisson choisie.
  • Le voyant jaune s'allume.
• Le voyant jaune s'éteint pour indiquer que la température choisie est atteinte.

Extinction

- Tourner la manette du thermostat sur la position « 0 ».

10 UTILISATION DU CHAUFFE-POMMES DE TERRE

AVERTISSEMENTS

• L'appareil n'utilise pas del'eau. Les aliments sont réchauffés directement dans le bassin amovible fourni avec l'appareil.
  Appareil avec surfaces chaudes!
• N'oubliez pas que la température de la lampe reste assez élevée après l'extinction.

Utilisation de la cuve

La manette de commande du thermostat offre les positions d'utilisation suivantes :

Éteint

30 Température minimum de l'eau
90 Température maximum de l'eau

Allumage

- Tourner la manette dans la position correspondant à la température choisie.

Utilisation de la infra-rouge

La manette de commande du sélecteur a les positions d'utilisation suivantes :

0 Éteint

1 Allumé

Allumage

• Tourner la manette du sélecteur dans la position "1".
- S'allumer de l'indicateur (si présent) signale que l'appareil est allumé et le chauffage est par une lampe infrarouge (élément de chauffe).

Extinction

• Tourner la manette du thermostat sur la position « 0 ».
- Tourner la manette du sélecteur dans la position "0".

VIDAGE DU BASSIN

• Enlevez le bassin de l'appareil.
- Pour ce faire suivez les indications suivantes: protégez vos main de la chaleur en utilisant par ex. des gants

appropriés; protégez le corps des eventuelles giclées chauds pendant le transport et le vigade du bassin.

- Prévoir un récipient apte à contenir les aliments chauds.

11 PÉRIODES D'INACTIVITÉ

Avant une période d'inactivité prévue, procéder comme suit :

• Nettoyer l'appareil à fond.
- Passer un chiffon imbibé d'un peu d'huile de vaseline sur toutes les surfaces de façon à étaler un fi Im de protection.
- Laisser les couvercles des casseroles ouverts.
- Fermer les robinets ou interrupteurs généraux en amont des appareils.

Après une période d'inactivité prolongée de l'appareil, procéder comme suit :

• Contrôler l'appareil avant de le réutiliser.
• Faire fonctionner les appareils électriques à la température minimum pendant au moins 60 minutes

INSTRUCTIONS POUR LE NETTOYAGE

AVERTISSEMENTS POUR LE NETTOYAGE

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.

• Couper l'alimentation électrique de l'appareil, si sous tension, avant toute opération
• Nettoyer tous les jours les surfaces extérieures en acier inox poli, la surface des cuves de cuisson, la surface des plaques de cuisson.
• Faire nettoyer les pièces internes de l'appareil au moins deux fois par an par un technicien agréé.
• Ne pas laver l'appareil avec des jets d'eau directs ou à haute pression.
• Ne pas utiliser de produits corrosifs pour nettoyer le sol sous l'appareil.

SURFACES POLIES EN ACIER INOXYDABLE

• Nettoyer les surfaces avec un chiffon ou une éponge en utilisant de l'eau et des produits nettoyants non abrasifs Passer le chiffon dans le sens du polissage Rincer souvent et sécher ensuite soigneusement
• Ne pas utiliser de tampons à récurer ni d'autres objets en fer
• Ne pas utiliser de produits chimiques contenant du chlore
• Ne pas utiliser d'objets pointus pouvant rayer la surface

CUVES DE CUISSON

• Nettoyer les cuves en portant l'eau à ébullition et en ajoutant éventuellement des produits dégraissants.
• Enlever les éventuels dépôts de calcaire avec des produits adaptés

INSTRUCTIONS POUR L'ENTRETIEN

AVERTISSEMENTS POUR LE TECHNICIEN PRÉPOSÉ À L'ENTRETIEN

Le fabricant de l'appareil décline toute responsabilité en cas de dommages dus à la non-observation des impératifs qui suivent.

• Lire ce manuel attentivement. Il fournit des informations importantes pour l'installation, l'utilisation et l'entretien de l'appareil en toute sécurité.
• L'installation, la conversion à un autre type de gaz et l'entretien de l'appareil doivent être effectués par des installateurs qualifi és et agréés par le fabricant, conformément aux nor-

mes de sécurité en vigueur et aux consignes données dans ce manuel.
- Repérer le modèle d'appareil. Le modèle est indiqué sur l'emballage et sur la plaque signalétique de l'appareil.
- Installer l'appareil seulement dans des locaux suffisamment aérés.
- Ne pas obstruer les orifices d'aération et d'évacuation de l'appareil.
- Ne pas manipuler les pièces de l'appareil.

12 MISE EN SERVICE

Après l'installation, l'adaptation à un autre type de gaz ou des interventions d'entretien, vérifier le fonctionnement de l'appareil En cas de dysfonctionnements, consulter le paragraphe "Résolution des dysfonctionnements"

12.1 APPAREIL ÉLECTRIQUE

Mettre l'appareil en marche conformément aux instructions d'utilisation figurant au chapitre "INSTRUCTIONS POUR L'UTILISATION" et vérifier :

• les valeurs du courant de chaque phase
- la régularité d'allumage des résistances de chauffage

13 RÉSOLUTION DES DYSFONCTIONNEMENTS

13.1 BAIN-MARIE ÉLECTRIQUE

L'appareil ne chauffe pas.

Causes possibles

• Le thermostat de réglage de la température est défectueux.
- Les résistances sont défectueuses.

Le chauffage ne se règle pas

Causes possibles

• Le thermostat de réglage de la température est défectueux

13.2 CHAUFFE-POMMES DE TERRE

L'appareil ne chauffe pas.

Causes possibles

• Le thermostat de réglage de la température est défectueux.
- Les résistances sont défectueuses.

Le chauffage ne se règle pas

Causes possibles

• Le thermostat de réglage de la température est défectueux

14 REMPLACEMENT DE PIÈCES

AVERTISSEMENTS POUR LE REMPLACEMENT DE PIÈCES.

• Couper l'alimentation électrique de l'appareil, si sous tension, avant toute opération
• Après avoir remplacé une pièce du circuit de gaz, vérifier qu'il n'y a aucune fuite sur les points de raccordement au circuit.
• Après le remplacement d'un composant du circuit électrique, vérifi er qu'il est correctement relié au câblage

14.1 BAIN-MARIE ÉLECTRIQUE

Remplacement de la résistance et du voyant

• Démonter le panneau de commandes
• Déposer et remplacer le composant.

- Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.

Remplacement du thermostat de service

• Démonter le panneau de commandes
- Sortir la boule de son logement fixé à la cuve.
• Déposer et remplacer le composant.
- Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.

14.2 CHAUFFE-POMMES DE TERRE

Remplacement de la résistance infra-rouge

• Démonter la résistance.
• Déposer et remplacer le composant.
- Remonter toutes les pièces. Effectuer les opérations de démontage dans l'ordre inverse.

Remplacement de la résistance chauffante

• Retirez les boutons de commande. Retirez le panneau de commande et le bassin.
• Débrancher la résistance et la extraire de son logement. Remplacez le composant et positionnez correctement (mieux remplacez-le) le joint sur la bride de fixage.

15 NETTOYAGE DES PIÈCES INTERNES

• Contrôler l'état des pièces se trouvant à l'intérieur de l'appareil
• Enlever la saleté s'étant éventuellement déposée
• Contrôler et nettoyer le système d'évacuation des fumées

16 PIÈCES PRINCIPALES

16.1 BAIN-MARIE ÉLECTRIQUE

• Thermostat de travail
- Résistance
- Voyant
- Sélecteur

16.2 CHAUFFE-POMMES DE TERRE

• Thermostat de travail
- Voyant
- Sélecteur
• Résistance infra-rouge
- Résistance
