Caractéristiques techniques	Machine à effet à base de brouillard, idéale pour les spectacles et événements.
Type de fluide	Fluide à effet spécial, compatible avec les machines à brouillard.
Capacité du réservoir	Réservoir de 2,5 litres.
Temps de préchauffage	Environ 8 minutes.
Débit de brouillard	Jusqu'à 400 m³/min.
Dimensions	Dimensions compactes pour un transport facile.
Poids	Environ 7 kg.
Utilisation	Conçue pour les concerts, théâtres, événements en extérieur et intérieur.
Maintenance	Nettoyage régulier du réservoir et des filtres recommandés.
Sécurité	Utiliser dans des espaces bien ventilés, éviter le contact avec les yeux.
Informations générales	Garantie de 1 an, assistance technique disponible.

FOIRE AUX QUESTIONS - M4 Antari

Comment allumer la machine Antari M4 ?

Pour allumer la machine Antari M4, branchez l'appareil à une source d'alimentation, puis appuyez sur le bouton d'alimentation situé à l'arrière de la machine.

Pourquoi ma machine Antari M4 ne produit-elle pas d'effet ?

Vérifiez que le réservoir de liquide est plein et que le liquide utilisé est compatible avec la machine. Assurez-vous également que la machine est bien chaude avant de produire des effets.

Comment nettoyer ma machine Antari M4 ?

Pour nettoyer la machine, videz le réservoir de liquide, rincez-le avec de l'eau propre, puis utilisez un nettoyant pour machine à effet selon les instructions du fabricant.

Quel type de liquide puis-je utiliser avec l'Antari M4 ?

Utilisez uniquement des liquides spécialement conçus pour les machines à effet. Évitez d'utiliser des liquides non recommandés pour éviter d'endommager l'appareil.

Comment régler l'intensité de l'effet sur l'Antari M4 ?

L'intensité de l'effet peut être réglée à l'aide du panneau de contrôle. Consultez le manuel d'utilisation pour des instructions détaillées sur les réglages.

La machine Antari M4 fait-elle du bruit pendant son fonctionnement ?

Un léger bruit peut être normal lors du fonctionnement de la machine. Si le bruit est excessif ou inhabituel, vérifiez que rien ne bloque le ventilateur ou les composants internes.

Quelle est la durée de chauffe de la machine Antari M4 ?

La durée de chauffe de la machine Antari M4 est d'environ 5 à 10 minutes, selon les conditions ambiantes et le niveau de liquide dans le réservoir.

Puis-je utiliser la machine Antari M4 en extérieur ?

Oui, la machine peut être utilisée en extérieur, mais assurez-vous qu'elle est protégée des intempéries et des éléments qui pourraient l'endommager.

Que faire si la machine Antari M4 affiche un message d'erreur ?

Consultez le manuel d'utilisation pour comprendre le code d'erreur. Souvent, il s'agit d'un problème de liquide ou de température.

Comment stocker ma machine Antari M4 ?

Stockez la machine dans un endroit sec et frais, en veillant à vider le réservoir de liquide et à nettoyer l'appareil avant de le ranger.

MODE D'EMPLOI M4 Antari

Stage Fog Machine Mode d'emploi

Notices de Sécurité

En vue d'utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d'emploi. Pour assurer la longévité et le bon fonctionnement de votre machine à fumée, veuillez lire attentivement les instructions suivantes concernant le maniement, la sécurité et l'entretien. Veuillez suivre toute instruction de sécurité appliquée sur le boîtier de votre générateur à fumée Antari.

Si vous avez des questions sur l'usage de la machine en toute sécurité, contactez votre revendeur Antari.

• Protéger de l'humidité.
• Utilisez uniquement des prises de courant à terre à 3 broches.
• Avant la première mise en marche, assurez-vous que l'appareil soit branché à l'alimentation correcte. Ne jamais utiliser la machine quand la voltage n'est pas correcte.
• Débranchez l'appareil du secteur avant d'entretien ou quand vous n'utilisez pas la machine.
• L'appareil a été conçu pour un emploi dans des locaux clos. Protéger de l'humidité. En cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un chiffon humide. Si du liquide devait pénétrer à l'intérieur de l'appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser.
• A l'intérieur de l'appareil, il n'y a aucune partie qui ait besoin d'être révisée. Ne jamais essayer de reparer le produit parce quet détruire la machine.
• L'usage de cet appareil n'est prévu que pour les adultes. Ne jamais faire marcher sans surveillance.
• Installez l'appareil à un endroit bien aéré. Pour garantir une aération suffisante,

laissez un espace libre de 50 cm tout autour de l'appareil.

• Ne jamais mélanger des liquides enflammables gazeuz ou huileux avec le liquide à fumée.
• Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables.
• Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements.
• Si votre machine à fumée Antari ne devait plus fonctionner correctement, éteignez le immédiatement. S'il vous plaît contactez votre revendeur Antari.
• Faites attention à ce que le réservoir soit toujours complètement vidé avant d'envoyer ou transporter l'appareil.
• Ne jamais avaler le liquide à fumée. Stocker avec prudence. Si c'était tout de même le cas, consultez un médecin immédiatement.

Déballage & Inspection

Ouvrez le carton extérieur et assurez vous que toutes les pièces n'aient subi aucun dommage durant leur transport. En cas de livraison endommagée ou incomplète, toujours contactez immédiatement votre revendeur Antari.

Contenu de la livraison : 1 x M-4 Fogger

1 x Câble d'alimentation

1 x Mode d'emploi

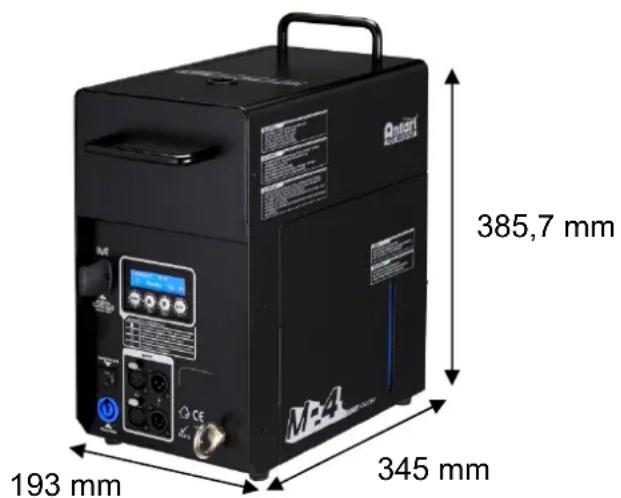

Dimensions du Produit

385,7 mm 193 mm 345 mm

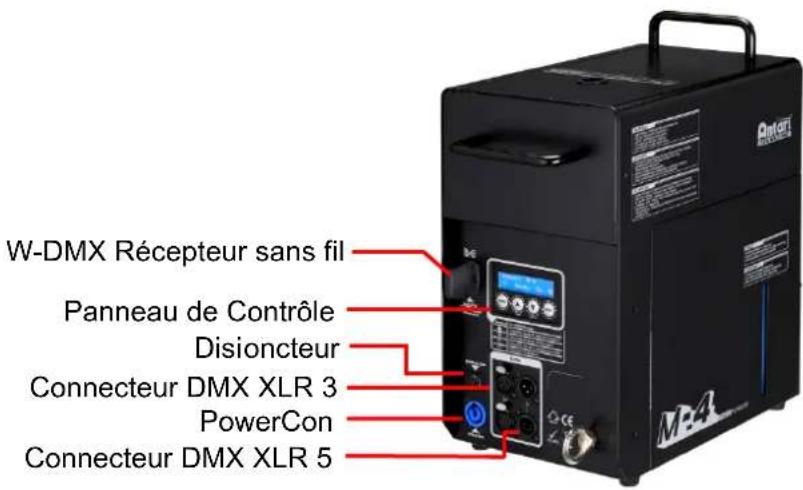

Descriptif du Produit

W-DMX Récepteur sans fil Panneau de Contrôle Disioncteur Connecteur DMX XLR 3 PowerCon Connecteur DMX XLR 5

Mise en Service

Etape 1 : Placez la machine à fumée sur une surface plane et laissez un espace libre de 50 cm tout autour de la machine et 5 mètres dans la direction d'débit.

Etape 2 : Remplissez le réservoir avec un liquide approprié.

Etape 3 : Branchez la fiche d'alimentation dans une prise de courant avec terre. Veuillez voire l'affichage du type pour chercher l'information sur l'alimentation.

Reliez l'appareil à la terre afin d'éviter tout risque de choc électrique.

Etape 4 : La machine est équipée avec un raccordement au secteur verrouillable. Insérez le cable de secteur et tourner à droite jusqu'à verrouillage. La machine ne dispose pas d'un interrupteur secteur. Quand brancher la machine au secteur, la machine commence à chauffer. Le temps de chauffage prend environ 9 minutes. Quand la temps de chauffage est terminé, l'écran indique "Ready To Fog" et émission de fumée est possible. Après, la émission de fumée est possible.

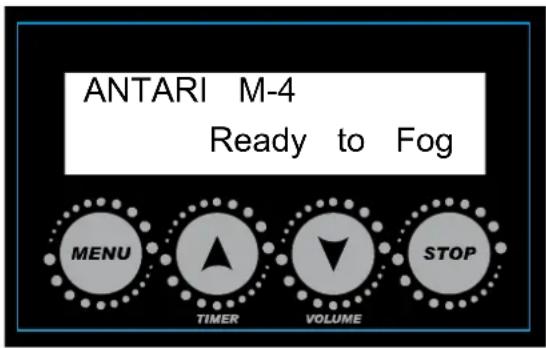

Panneau de Contrôle

Vous pouvez contrôler l'appareil avec le panneau de contrôle intégrée.

Bouton	Fonction
[Menu] Pour sélectionner fonctions
[▲ / Timer]	Pour augmenter une valeur ou choisir entre options
	Pour activer le mode Timer
[▼ / Volume]	Pour diminuer une valeur ou choisir entre options
	Pour activer le mode continu
[Stop]	Pour inactiver le débit de fuméeou pour sélectionner et mémoriser les paramètres.

Réglage de menu

Interval Set 15 Sec

Réglage de l'intervalle entre 15 et 360 secondes

Duration Set 5 Sec

Réglage de la durée entre 1 et 5 secondes.

Réglage de l'adresse DMX512 entre 1 et 512

W-DMX Power Off

Allume / Eteint le W-DMX

W-DMX Reset

Off

Débrancher d'un émetteur W-DMX

Wireless

Off

Allume / Eteint la fonction sans fil

Quick Start

Off

Allume / Eteint le lancement des dernières fonctions enregistrées

Operation DMX

Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la chaîne DMX.

Configuration de la connexion DMX

La machine possède fiches XLR 3 pôles et 5 pôles pour connecter un contrôleur DMX. Le graphique ci-dessous montre la configuration des fiches.

3 Pin XLR

5 Pin XLR

Contact Fonction
1	Masse
2	Signal-
3	Signal+

Fonctions DMX

Canal	Valuers DMX Fonction
1	0 – 5 arrêt (aucun dégagement de fumée)
	6 – 255	100% débit

État du la Connexion W-DMX (Facultatif)

Symbole sur l'écran État du	la connexion W-DMX
○	Transmetteur n'est pas assigné
◎	Transmetteur assigné ; pas de signal DMX
◎	Connexion transmetteur perdue ou transmetteur connectant
●	Transmetteur assigné ; signal DMX reçu

Télécommande (Accessoire)

La contrôleur sans fil W-1 compose d'un transmetteur avec deux boutons pour activer le débit de fumée et un récepteur fixé au dos l'appareil.

\*Transmetteur

Avec le transmetteur, il est possible de débiter de fumée dedans un rayon d'action de 50 mètres. Pour dégager la fumée, appuyez sur la bouton "A". Pour désactiver le débit, appuyez sur la bouton "B".

\*Récepteur

Le récepteur est testé et fixé au dos de l'apparail. Le transmetteur inclus est registré avec la machine avant la livraison.

Pour activer ou inactiver la fonction sans fil, appuyez sur le bouton [Menu] jusqu'à ce que l'écran indique "Wireless" (sans fil). Utilisez les boutons ▲ [Up] et ▼ [Down] pour activer ou inactiver la fonction sans fil. Quand la fonction sans fil est activé, l'écran indique "W" pour wireless (sans fil).

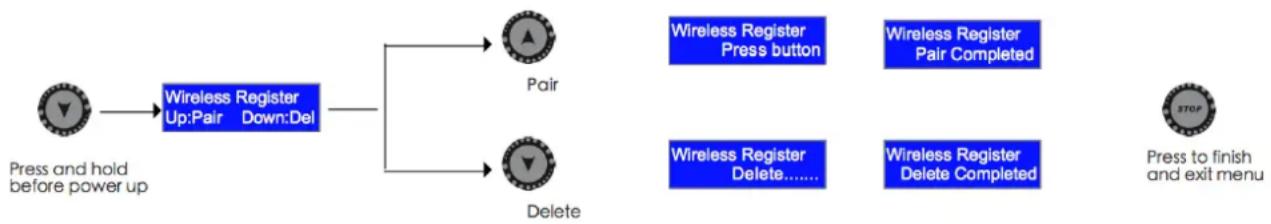

Registrer transmetteurs

Les transmetteurs peuvent être connectés avec le et déconnectés du récepteur. 10 transmetteurs sans fil peuvent fonctionner en parallèle avec un récepteur. Veuillez suivre les étapes suivantes.

Etape 1 : Mettez la machine hors de service
Etape 2 : Maintenez le bouton [DOWN] pressé
Etape 3 : Mettez la machine en service et mettre la machine et relâchez le bouton [DOWN] quand l'écran clignote.
Etape 4 : Voir le réglage de menu pour connecter et déconnecter les transmetteurs.

Le récepteur réagit à 5 transmetteurs différents au maximum registrés avec la machine. Un transmetteur peut contrôler des machines illimetée en même temps.

Liquide

Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide différent ne sont pas inclus dans la garantie.

Nettoyage et Maintenance

• Faites toujours attention de ne pas polluer le liquide à fumée.
• Nettoyer la machine régulièrement ; verser d'eau distillée dans le réservoir et allumer la machine. Après le nettoyage, remplissez la machine avec de liquide à fumée et assurez-vous que la machine puisse émettre de fumée correctement.
• Pour une performance optimale, nous vous conseillons de faire fonctionner la machine au moins une fois par mois.
• Poussière, liquide et boue excessive provoquer la surchauffe de l'élément de chauffage.

Caractéristiques Techniques

Alimentation	US model : AC 100-120V, 50 / 60Hz	12.5A
	EU model : AC 220-240V, 50 / 60Hz	6.3A
Puissance de rendement	1450W
Temps de chauffage	env. 5 m3/min.
Consommation de liquide	120 ml/min
Contenu du réservoir	2.4l (0.63gal)
Liquide compatible	Antari FLC Super Light Fog Fluid
Température ambiante	0 °C - 40 °C (32 °F-104 °F)
Volume d'émission	6 mètres de haut
Contrôle	DMX, timer, manuellement
	Sans fil (facultatif), W-DMX (facultatif)
Caneaux DMX	1 canal
Connexion	Neutrik Powercon (alimentation)
	XLR 3 pôles et 5pôles (DMX)
Accessoires	W-DMX-PCBR W-DMX
	WTR-30 Télécommande sans fil
	WTR-100 W-DMX
Dimensions	L344 l193 H381 mm
	(L13.54 l7.60 H15 inch)
Poids	11 kg (24.25 lbs)
