BEDIENUNGSANLEITUNG M4 Antari

Vor Benutzung der Maschine bitte unbedingt diese Bedienungsanleitung sorgfältig lesen. Sie enthält wichtige Informationen zur Sicherheit, Installation, Benutzung und Wartung. Bitte beachten Sie alle Warnhinweise und Anweisungen in dieser Bedienungsanleitung und auf Ihrem Gerät.

Wenden Sie sich an Ihren Fachhändler, wenn Sie Fragen zur sicheren Bedienung des Geräts haben sollten.

• Vor Nässe schützen.
• Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine

Stromschlaggefahr zu vermeiden.

• Vor Inbetriebnahme darauf achten, dass das Gerät an die richtige Spannung angeschlossen wird. Betreiben Sie das Gerät nicht, wenn die Spannungsangaben nicht übereinstimmen.
• Vor Wartungsarbeiten und nach dem Betrieb trennen Sie bitte das Gerät vom Netz oder schalten es aus.
• Nur innerhalb geschlossender Räume betreiben! Vor Nässe schützen. Sollte Nebelflüssigkeit ausgelaufen sein, trennen Sie das Gerät vom Netz und reinigen Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen.
• Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. Wenden Sie sich an Ihren autorisierten Fachhändler für Wartungs- und Servicearbeiten.
• Nur für Erwachsene. Betreiben Sie das Gerät niemals unbeaufsichtigt.
• Betreiben Sie das Gerät in gut belüfteten Räumen. Um eine ausreichende Belüftung zu gewährleisten, halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein.
• Mischen Sie niemals entzündliche Flüssigkeiten jeglicher Art (Öl, Gas, Duftstoffe) unter die Nebelflüssigkeit.
• Halten Sie das Gerät während der Benutzung von entflammebaren Gegenständen fern.
• Verwenden Sie nur die Antari-Nebelflüssigkeit oder andere hochwertige Flüssigkeiten, die von Ihrem Händler empfohlen wurden. Andere Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen.
• Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf.
• Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder transportieren.
• Nebelflüssigkeit kann ein Gesundheitsrisiko darstellen, wenn es verschluckt wird.

Trinken Sie niemals Nebelflüssigkeit. Bewahren Sie Nebelflüssigkeit sicher auf. Sollten Sie Nebelflüssigkeit verschlucken oder sollten die Haut oder die Augen damit in Berührung kommen, konsultieren Sie bitte sofort einen Arzt.

Auspacken und Prüfen der Maschine

Öffnen Sie nach dem Erhalt der Maschine den Versandkarton und stellen Sie sicher, dass alle Teile, die für den Betrieb des Systems notwendig sind, in einem einwandfreien Zustand eingetroffen sind. Wenn Ausrüstungsteile fehlen oder beschädigt sein sollten, nehmen Sie bitte sofort mit Ihrem Antari-Händler Kontakt auf.

Lieferumfang: 1 x M-4 Fogger

1 x Netzkabel

1 x Bedienungsanleitung

Geräteabmessungen

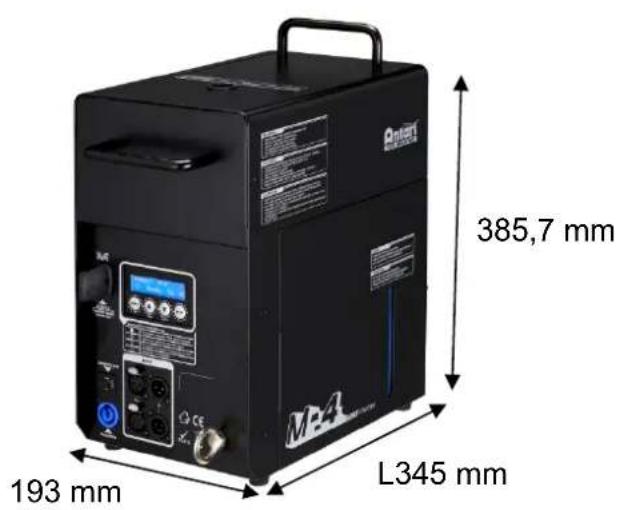

385,7 mm 193 mm L345 mm

Geräteübersicht

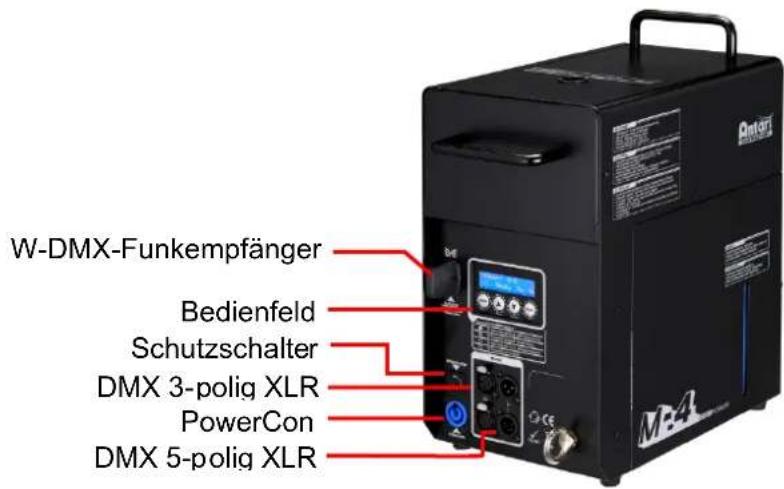

W-DMX-Funkempfänger Bedienfeld Schutzschalter DMX 3-polig XLR PowerCon DMX 5-polig XLR

Inbetriebnahme

Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein sowie 5 Meter in Ausstoßrichtung.

Schritt 2: Füllen Sie den Tank mit Nebelflüssigkeit.

Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Die Angabe des zulässigen Spannungsbereichs finden auf der Rückseite der Maschine.

Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden.

Schritt 4: Schalten Sie die Maschine ein, indem Sie das Netzkabel in Neutrik PowerCon-Buchse stecken und um etwa 10° im Uhrzeigersinn drehen. Die Aufheizphase beträgt ca. 5 Minuten. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display "Ready To Fog". Die Maschine ist nun bereit zum Nebelausstoß.

Bedienfeld

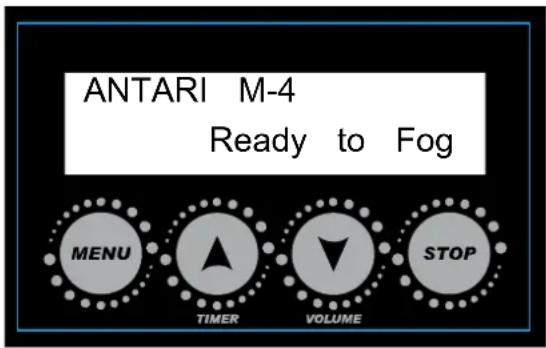

Die Bedienung der Maschine erfolgt über das Bedienfeld.

Taste	Funktion
[Menü] Zum Anwählen von Funktionen
[▲ / Timer]	Zum Erhöhen eines Werts oder zur Auswahl einer Option
	Zum Aktivieren des Timer-Betriebs
[▼ / Volume]	Zum Verringern eines Werts oder zur Auswahl einer Option
	Zum Aktivieren des Dauerbetriebs
[Stop]	Zum Stoppen des Nebelausstoßes.Oder zum Anwählen und Speichern einer Einstellung.

Menüeinstellungen

Interval Set

15 Sec

Zeitintervalle zwischen 15 und 360 Sekunden einstellen

Duration Set

5 Sec

Nebeldauer zwischen 1 und 5 Sekunden einstellen

2 Second Jet Mode

off

2 Second Jet Mode ein-/ausschalten

DMX512

Add: 1

DMX/W-DMX-Adresse zwischen 1 und 512 einstellen

W-DMX Power

Off

W-DMX ein-/ausschalten

W-DMX Reset

Off

WirelessOff

Quick Start Off

W-DMX zurücksetzen

Funkbetrieb ein-/ausschalten

Mit letzter Einstellung starten ein-/ausschalten.

DMX-Steuerung

DMX-Anschluss herstellen – Schließen Sie die Maschine an einen DMX-Controller oder an ein Gerät in der DMX-Kette an.

Belegung der DMX-Anschlüsse

Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen.

3 Pin XLR

5 Pin XLR

Kontakt Funktion
1	Masse
2	Signal-
3	Signal+

DMX-Steuerfunktionen

Kanal	DMX-Wert Funktion
1	0 – 5 aus (kein Ausstoß)
	6 – 255	100 % Ausstoß

Status der W-DMX-Verbindung (Optional)

Symbol im Display Status der W-DMX-Verbindung
○	Sender nicht adressiert
◎	Sender adressiert, kein DMX-Signal
◎	Verbindung zu Sender verloren oder Verbindungsaufbau
●	Sender adressiert, DMX-Signal wird empfangen

Fernbedienung (Zubehör)

Das Funkfernsteuersystem W-1 besteht aus einer Sendeeinheit mit zwei Tasten für den Nebelausstoß und einer Empfängereinheit, die an der Maschine angebracht ist.

\*Sendeeinheit

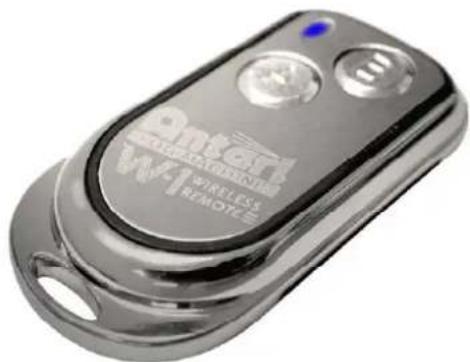

Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Drücken Sie die Taste "A", um den Nebelausstoß auszulösen und die Taste "B", um ihn zu stoppen.

\*Empfänger

Bei Ausführungen mit Funkfernbedienung wird der Empfänger ab Werk getestet und an der Maschine vorinstalliert. Die mitgelieferte Sendeeinheit ist vor der Auslieferung adressiert worden. Sie erfordert keine Konfiguration und kann sofort verwendet werden.

Zum Aktiviern des Funkbetriebs drücken Sie die Taste [Menu], bis auf der Anzeige "Wireless" erscheint. Verwenden Sie die Tasten ▲ [Up] und ▼ [Down], um die Funktion zu aktivieren und wieder zu deaktivieren. Wenn der Funkbetrieb aktiviert ist, erscheint auf der Anzeige zusätzlich ein "W" für Wireless (Funk).

Sendeeinheiten adressieren

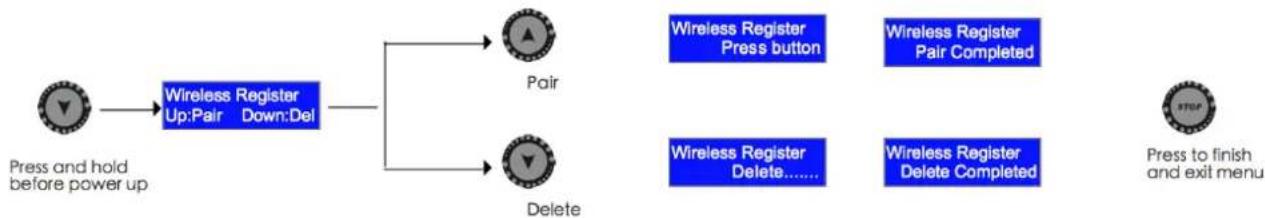

Sendeeinheiten lassen sich dem Empfänger zuweisen und wieder trennen. Jeder Empfänger kann von bis zu 10 Sendeeinheiten gesteuert werden. Führen Sie folgende Schritte aus, um eine Sendeeinheit zuzuweisen oder zu trennen.

Schritt 1: Schalten Sie die Maschine aus.

Schritt 2: Halten Sie die Taste [DOWN] gedrückt

Schritt 3: Schalten Sie die Maschine ein und lassen Sie die Taste [DOWN] los, sobald die LCD-Anzeige blinkt.

Schritt 4: Machen Sie Ihre Einstellungen wie im Abschnitt Menüeinstellungen beschrieben.

Die Maschine kann von bis zu 10 Fernbedienungen gesteuert werden, die auf die Maschine

adressiert sind. Ebenso ist es möglich mit einer Fernbedienung eine unbegrenzte Anzahl von Maschinen parallel steuern.

Nebelflüssigkeit

Bitte verwenden Sie die Antari-Nebelflüssigkeit FLC. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen.

Wartung

• Achten Sie darauf, dass die Maschine und die Nebelflüssigkeit nicht verunreinigt wird.
• Füllen Sie regelmäßig destilliertes Wasser in den Tank und betreiben Sie die Maschine zur Reinigung. Füllen Sie nach der Reinigung Nebelflüssigkeit in den Tank und vergewissern Sie sich, das die Maschine ordnungsgemäß Nebel ausstößt.
• Es ist empfehlenswert die Maschine monatlich zu betreiben, um die beste Leistung und das beste Ausstoßverahlten zu erziehlen.
• Übermäßige Ansammlungen von Staub, Flüssigkeit und Schmutz führen zu einer Verschlechterung der Leistung und zu Überhitzung.

Technische Daten

Spannungsversorgung	US model : AC 100-120V, 50 / 60Hz EU model : AC 220-240V, 50 / 60Hz 6,3A
Gesamtanschlusswert	1450W
Aufwärmzeit	5 Minuten (ca.)
Fluidverbrauch	120 ml/min
Tankinhalt	2,4l (0,63gal)
Kompatible Nebelflüssigkeit	Antari FLC Super Light Fog Nebelflüssigkeit
Umgebungstemperaturbereich	0 °C - 40 °C (32 °F-104 °F)
Leistung	6 Meter hoch
Steuerung	DMX, Timer, manuell Funk (optional) W-DMX (optional)
DMX-Kanäle	1 Kanal
Anschluss	Neutrik Powercon (Power) XLR 3-pol und 5-pol (DMX)
Zubehör	W-DMX-PCBR W-DMX WTR-30 Funkfernbedienung WTR-100 W-DMX
Maße	L344 B193 H381 mm (L13,54 W7,60 H15 inch)
Gewicht	11 kg (24,25 lbs)

C08M04003
