EWF180 - Ventilateur Air King - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Ventilateur de plafond Air King EWF180, diamètre de 180 cm, moteur à courant continu, 3 vitesses de fonctionnement, télécommande incluse.
Utilisation	Idéal pour une utilisation dans les espaces intérieurs tels que les salons, bureaux et chambres, pour améliorer la circulation de l'air.
Maintenance et réparation	Nettoyage régulier des pales et du moteur recommandé, vérification des connexions électriques, remplacement des pièces usées à l'aide d'un professionnel.
Sécurité	Installation conforme aux normes électriques, éloigner les objets inflammables, ne pas toucher les pales en mouvement.
Informations générales	Garantie de 2 ans, consommation énergétique faible, fonctionnement silencieux, design moderne adapté à divers décors.

FOIRE AUX QUESTIONS - EWF180 Air King

Le ventilateur Air King EWF180 ne s'allume pas. Que faire ?

Vérifiez que le ventilateur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'. Si le problème persiste, vérifiez le cordon d'alimentation pour des dommages.

Le ventilateur fait un bruit anormal lors de son fonctionnement. Que dois-je vérifier ?

Vérifiez si des objets obstruent les pales du ventilateur. Assurez-vous également que le ventilateur est installé sur une surface plane et stable. Si le bruit persiste, il se peut qu'un roulement soit usé et nécessite un entretien.

Comment nettoyer le ventilateur Air King EWF180 ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Pour un nettoyage en profondeur, retirez les grilles selon le manuel d'utilisation et nettoyez-les à l'eau savonneuse.

Le ventilateur ne souffle pas d'air. Quelles pourraient être les causes ?

Vérifiez si les pales du ventilateur sont bloquées par des débris. Assurez-vous également que le ventilateur est en mode 'ventilation' et que le réglage de la vitesse est approprié.

Comment régler la vitesse du ventilateur Air King EWF180 ?

Utilisez le bouton de contrôle de la vitesse situé sur le boîtier du ventilateur pour sélectionner la vitesse souhaitée. Le ventilateur dispose généralement de plusieurs réglages de vitesse.

Le ventilateur se met à s'arrêter automatiquement. Pourquoi cela se produit-il ?

Cela peut être dû à une surchauffe. Assurez-vous que les grilles et les pales ne sont pas obstruées et que le ventilateur dispose d'une ventilation adéquate. Si cela se reproduit, contactez le service client.

Puis-je utiliser le ventilateur Air King EWF180 à l'extérieur ?

Non, ce ventilateur est conçu uniquement pour un usage intérieur. L'utilisation à l'extérieur peut endommager le moteur et annuler la garantie.

Où puis-je trouver le manuel d'utilisation du ventilateur Air King EWF180 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'Air King ou dans l'emballage du produit. Vous pouvez également contacter le service client pour obtenir une copie.

MODE D'EMPLOI EWF180 Air King

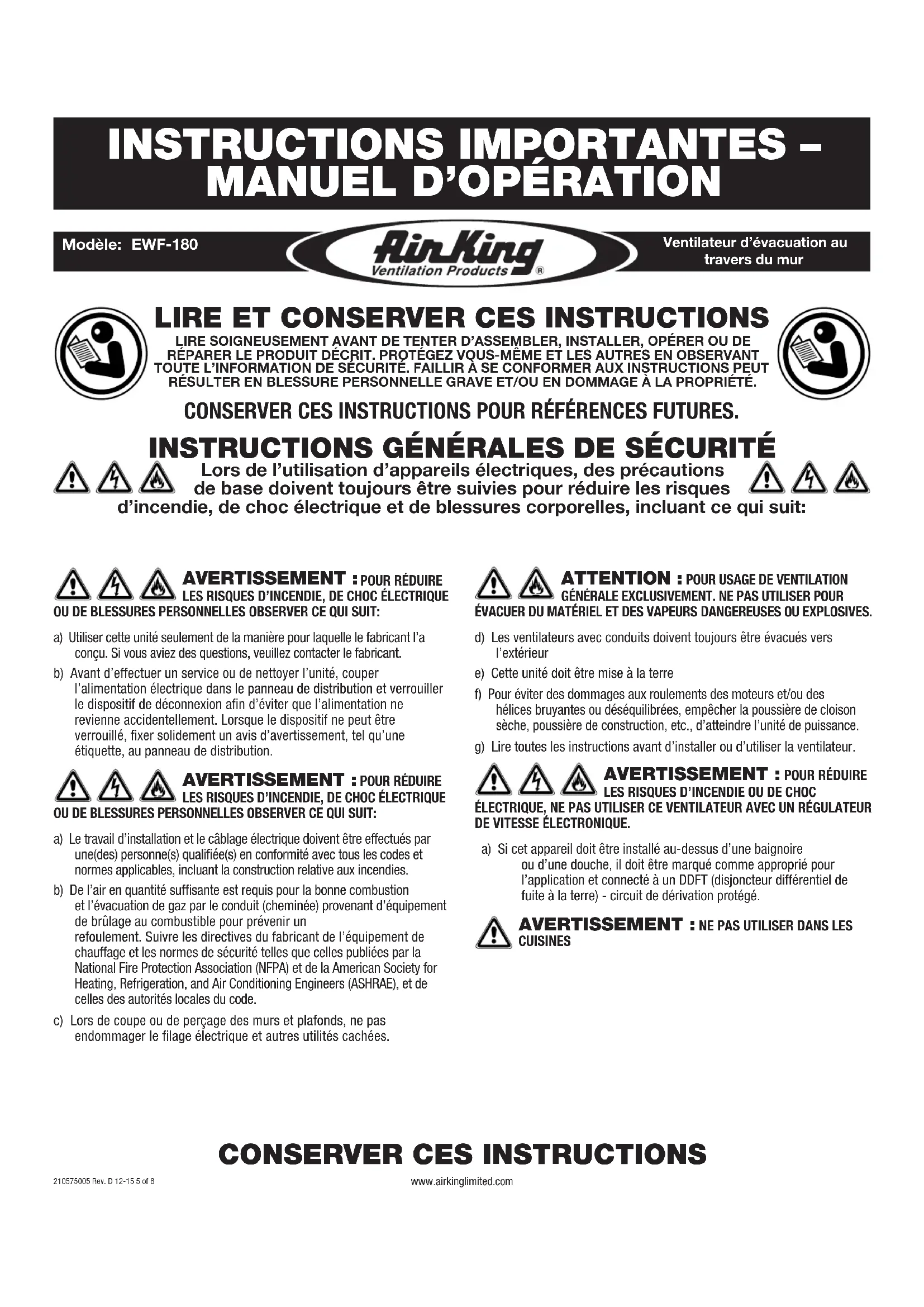

www.airkinglimited.com210575005 Rev. D 12-15 5 of 8Ventilateur d’évacuation autravers du mur Modèle: EWF-180

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ. CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Lors de l’utilisation d’appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d’incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

POUR RÉDUIRE LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT: a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d’éviter que l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT: a) Le travail d’installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.b) De l’air en quantité suffisante est requis pour la bonne combustion et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

ATTENTION : POUR USAGE DE VENTILATION

GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVES.d) Les ventilateurs avec conduits doivent toujours être évacués vers l’extérieure) Cette unité doit être mise à la terref) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d’atteindre l’unité de puissance.g) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D’INCENDIE OU DE CHOC ÉLECTRIQUE, NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE. a) Si cet appareil doit être installé au-dessus d’une baignoire ou d’une douche, il doit être marqué comme approprié pour l’application et connecté à un DDFT (disjoncteur différentiel de fuite à la terre) - circuit de dérivation protégé.

Préparation du ventilateur d’évacuation

1. Retirer de son emballage et confirmer que toutes les pièces sont présentes. Vous devriez

1 - Compartiment de câblage et vis

1 - Feuillet d’instructions / sécurité

REMARQUE : Ce ventilateur est conçu pour se monter entre les murs extérieurs d’une épaisseur de 11,4 à 24,1 cm.

2. Enlever l’assemblage de support du moteur du châssis du ventilateur en desserrant les

deux vis qui tiennent en place le support (Figure 1).

3. Glisser le châssis intérieur à l’extérieur du châssis extérieur et le mettre de côté dans un

endroit sécuritaire (Figure 2).

1. De l’intérieur de la maison, choisir le meilleur emplacement pour le montage du châssis

sur un mur extérieur. Assurez-vous de localiser le châssis où il n’y a pas de montant, d’utilités mécaniques ou électriques, ni toute autre obstruction.

2. Une fois que vous avez sélectionné le meilleur emplacement de l’intérieur de la maison,

transférer l’emplacement à l’extérieur de la maison et confirmer qu’il n’y a pas d’obstruction dans l’emplacement et que le ventilateur aura un dégagement adéquat pour opérer.

3. Une fois que l’emplacement d’installation a été confirmé, découper un trou de 21 cm de

diamètre dans le mur intérieur où le ventilateur sera localisé (Figure 3).

4. Percer un petit trou vers l’extérieur au centre du trou de 21 cm de diamètre, de manière

à situer adéquatement le châssis extérieur (Figure 3). www.airkinglimited.com 210575005 Rev. D 12-15 6 of 8

5. Sur le revêtement du mur extérieur, tracer un carré de 36,8 x 36,8 cm en utilisant le petit

trou percé à l’étape 4 comme point central et découper le trou carré (Figure 4). ATTENTION : COUPER SEULEMENT LE REVETEMENT DU MUR EXTERIEUR. NE PAS COUPER DANS LE COFFRAGE (CONTREPLAQUE) SOUS-JACENT.

6. Une fois que le revêtement est découpé, clouer toutes les extrémités lâches du

revêtement (Figure 4).

7. Au centre de la découpe carrée de 36,8 cm faite à l’étape 5, marquer et découper un

trou de 21 cm au travers du coffrage du mur (Figure 5).

8. Installer des bandes de gainage de 2,5 x 5,1 cm (non-comprises) pour le support sur

les rebords du trou carré de 36,8 cm. Fixer les bandes de gainage au contreplaqué de coffrage du mur avec des vis ou des clous (non-compris) et sceller à l’endroit ou les bandes rencontrent le contreplaqué avec du calfeutrage (Figure 5). ATTENTION : SI LE COFFRAGE N’EST PAS EN CONTREPLAQUE, VOUS DEVREZ AJOUTER UN SUPPORT ADDITIONNEL POUR L’INSTALLATION.

9. Si le mur est d’une épaisseur de moins de 20,3 cm, enlever une (ou plus) des alvéoles

défonçables de dégagement du compartiment électrique situées sur le châssis (Figure 6).

10. Sur la bride intérieure du châssis, appliquer une quantité généreuse de calfeutrage et installer

le châssis au travers du trou et sur les bandes de gainage et serrer en place avec des vis ou des clous (non-compris) au travers des trous pré-percés sur les quatre coins du châssis. Sceller la bride avec du calfeutrage à l’endroit où le châssis rencontre le mur (Figure 7). Figure 1 Vis Figure 2 Châssis intérieur Châssis extérieur

Figure 3 Mur extérieur Mur intérieur Mur extérieur Mur intérieur Trou Figure 4 Clou 36,8 cm Figure 5 21 cm Bandes de gainage Alvéoles défonçables Figure 6 Figure 7 Vis CalfeutrageSECTION 3 Câblage

1. Faire courir le filage à partir d’un interrupteur mural approuvé et arborant la capacité adéquate.

Un fil de neutre (blanc), un fil de mise à la terre (vert ou cuivre nu), et un vivant (noir).

2. De l’intérieur de la maison, insérer le châssis intérieur dans le châssis extérieur jusqu’à

ce qu’il soit serré contre le mur. Aligner les trois trous à l’extrémité du châssis intérieur avec les trois trous sur le châssis extérieur et fixer en place avec les 3 vis comprises de 1 cm (Figure 8). REMARQUE : Si vous avez enlevé des alvéoles défonçables du compartiment électrique du châssis extérieur, assurez-vous que l’ouverture électrique du châssis intérieur soit alignée avec celles-ci.

3. Tirer les fils électriques au travers de l’ouverture électrique du châssis intérieur.

Enlever une des alvéoles défonçables du compartiment de câblage et courir les fils au travers de l’ouverture en vous assurant de laisser suffisamment de filage pour faire les raccordements dans le réceptacle du ventilateur. Fixer les fils au compartiment de câblage avec des connecteurs électriques approuvés (Figure 9).

4. Connecter le fil vert ou de cuivre nu de la maison au bornier de mise à la terre dans le

compartiment à câblage. Connecter le fil blanc de la maison au fil blanc dans le réceptacle. Connecter le fil vivant (noir) de l’interrupteur mural au fil noir du réceptacle (Figure 10). Utiliser des méthodes de raccordement approuvées pour toutes les connexions.

5. Insérer le compartiment de câblage dans l’ouverture électrique du châssis intérieur et

aligner les trous du compartiment de câblage avec le couvercle du compartiment de câblage sur le châssis intérieur. Fixer en place à l’aide des deux vis de 1,3 cm comprises (Figure 11). www.airkinglimited.com 210575005 Rev. D 12-15 7 of 8

Complétion de l’installation

1. Réinstaller le support du moteur du ventilateur en le glissent en place et en serrant

les vis. Faire tourner la roue de soufflante à la main pour vous assurer qu’elle tourne librement. Maintenant, brancher le moteur dans le réceptacle (Figure 1).

2. Installer la grille en la positionnant sur le châssis intérieur et en alignant le trou central

sur la grille avec le trou sur le support du moteur. Visser un côté du boulon inclus de la grille sur le support du moteur et l’autre côté dans le bouton de la grille et tourner pour serrer jusqu’à ce que la grille soit ajustée bien serrée contre le mur. NE PAS SERRER A OUTRANCE (Figure 12).

3. Remettre l’alimentation et tester votre installation.

Utilisation et entretien

1. Nettoyage de la grille : Retirer la grille et utiliser un détergent doux, tel que du

liquide pour la vaisselle, puis sécher à l’aide d’un chiffon doux. NE JAMAIS UTILISER D’ABRASIF OU DE POUDRE À RÉCURER. Sécher complètement la grille avant de la réinstaller. Pour réinstaller la grille, vous référer à la Section 6 - Complétion de l’installation.

2. Nettoyage de l’assemblage du ventilateur : Nettoyer toutes les parties à l’aide

d’un chiffon sec ou passer délicatement l’aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L’EAU. RÉSIDENTS DE LA CALIFORNIE UNIQUEMENT :

À UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR L’ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITÉ ENVERS LES FONCTIONS DE LA REPRODUCTION. Figure 8 Trou Alvéoles défonçables Châssis intérieur Ouvertue életrique Figure 10 Figure 9 Alvéoles défonçables Ouvertue életrique Compartiment à câblage Figure 11 Ouvertue életrique Couvercle du compartiment à câblage Compartiment à câblage Figure 12 Grille Boulon Bouton de grille Trou dans le support de moteurwww.airkinglimited.com210575005 Rev. D 12-15 8 of 8 Guide de dépannage Trouble Cause Possible Solution Suggérée 1. Le ventilateur ne fonctionne pas lorsque 1a. Un fusible peut être grillé ou un disjoncteur 1a. Remplacer le fusible ou réinitialiser le disjoncteur. l’interrupteur est à la position en marche. peut être décle.nché. 1b. La fiche de raccord du moteur n’est 1b. Couper l’alimentation à l’unité. Retirer la grille et brancher le moteur dans pas connectée. le réceptacle dans le cabinet. Remettre l’alimentation sur l’unité. 1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés. 1d. La moteur est terminee 1d. Remplacez la moteur 2. Le ventilateur fonctionne, mais l’air circule 2. Obstruction dans les conduits d’évacuation. 2. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont plus lentement que la normale. des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur s’évacue vers l’extérieur. 3. Le ventilateur fonctionne de manière plus 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les bruyante que la normale. vis sont complètement serrées. Remettre l’alimentation sur l’unité. 3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service.

CE QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière. COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l’acheteur original du produit et dure pendant un (1) année de la date de l’achat original ou jusqu’à ce que l’acheteur original du produit vend ou transfère le produit, celui qui se produit en premier. QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n’importe quelle partie ou pièces qui s’avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable. CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s’applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d’expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d’expédition de retour de Air King après les réparations ou le remplacement de garantie. TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT UN AN DE LA DATE DE L’ACHAT ORIGINAL OU JUSQU’À CE QUE L’ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N’IMPORTE QUOI À L’EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L’EXPIRATION DE LA PÉRIODE DE GARANTIE. Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l’exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d’achat est exigée avant qu’une réclamation de garantie ne soit acceptée. SERVICE À LA CLIENTÈLE : Sans frais [phone] Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l’étiquette à l’intérieur de votre produit). Veuillez ne pas renvoyer le produit à l’endroit de l’achat. www.airkinglimited.com IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L’INSTALLATION OU LE REMPLACEMENT. # de pièce # Qté. Description de remplacement 1 1 Châssis intérieur 5S2203001 2 1 Assemblée de Châssis extérieur 5S2203102 3 1 Assemblée de Compartiment à câblage 5S2203110 4 1 Assemblée de Moteur 5S2203114 5 1 Grille 5S2203021 6 1 Bouton de grille 5S2203020 Installateur : Date d’installation : Endroit de l’achat : Numéro de modèle :
