FOIRE AUX QUESTIONS - QFAMD Air King

Quel est le problème si mon Air King QFAMD ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que l'interrupteur d'alimentation est en position 'On'.

Comment nettoyer mon Air King QFAMD ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs.

Que faire si mon Air King QFAMD fait un bruit étrange ?

Un bruit étrange peut indiquer un objet obstruant le mécanisme. Vérifiez l'intérieur pour retirer tout débris. Si le problème persiste, contactez le service client.

L'Air King QFAMD surchauffe-t-il pendant son utilisation ?

Si l'appareil devient très chaud, éteignez-le immédiatement et débranchez-le. Laissez-le refroidir avant de le réutiliser. Consultez le manuel d'utilisation pour plus d'informations.

L'Air King QFAMD émet-il des odeurs ?

Des odeurs peuvent provenir de la poussière ou des résidus sur l'appareil. Nettoyez-le soigneusement. Si les odeurs persistent, contactez le service client.

Comment régler la vitesse de l'Air King QFAMD ?

Utilisez le bouton de réglage de la vitesse situé sur le panneau de contrôle de l'appareil pour ajuster la vitesse selon vos besoins.

Où puis-je trouver le manuel d'utilisation de l'Air King QFAMD ?

Le manuel d'utilisation est généralement fourni avec l'appareil. Vous pouvez également le télécharger sur le site web du fabricant.

Que faire si la télécommande de l'Air King QFAMD ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont faibles ou déchargées. Remplacez-les si nécessaire. Assurez-vous également qu'il n'y a pas d'obstacles entre la télécommande et l'appareil.

Mon Air King QFAMD est-il couvert par une garantie ?

Oui, l'Air King QFAMD est généralement couvert par une garantie de 1 à 2 ans. Consultez votre reçu ou le site du fabricant pour les détails spécifiques.

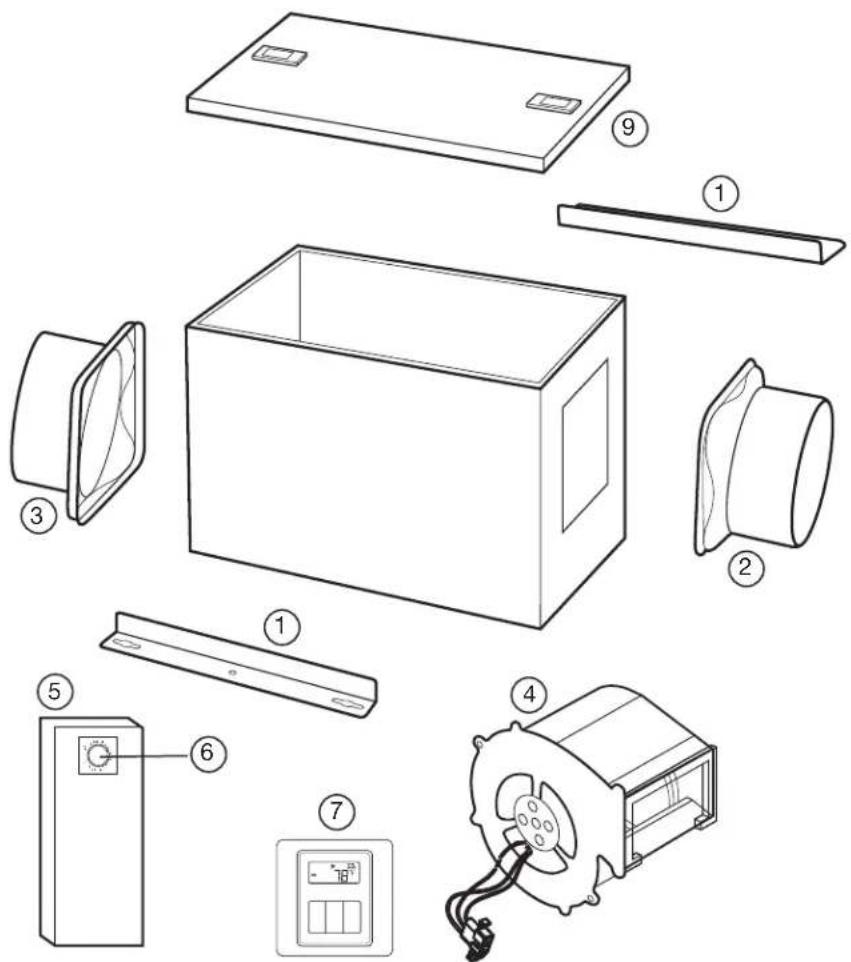

MODE D'EMPLOI QFAMD Air King

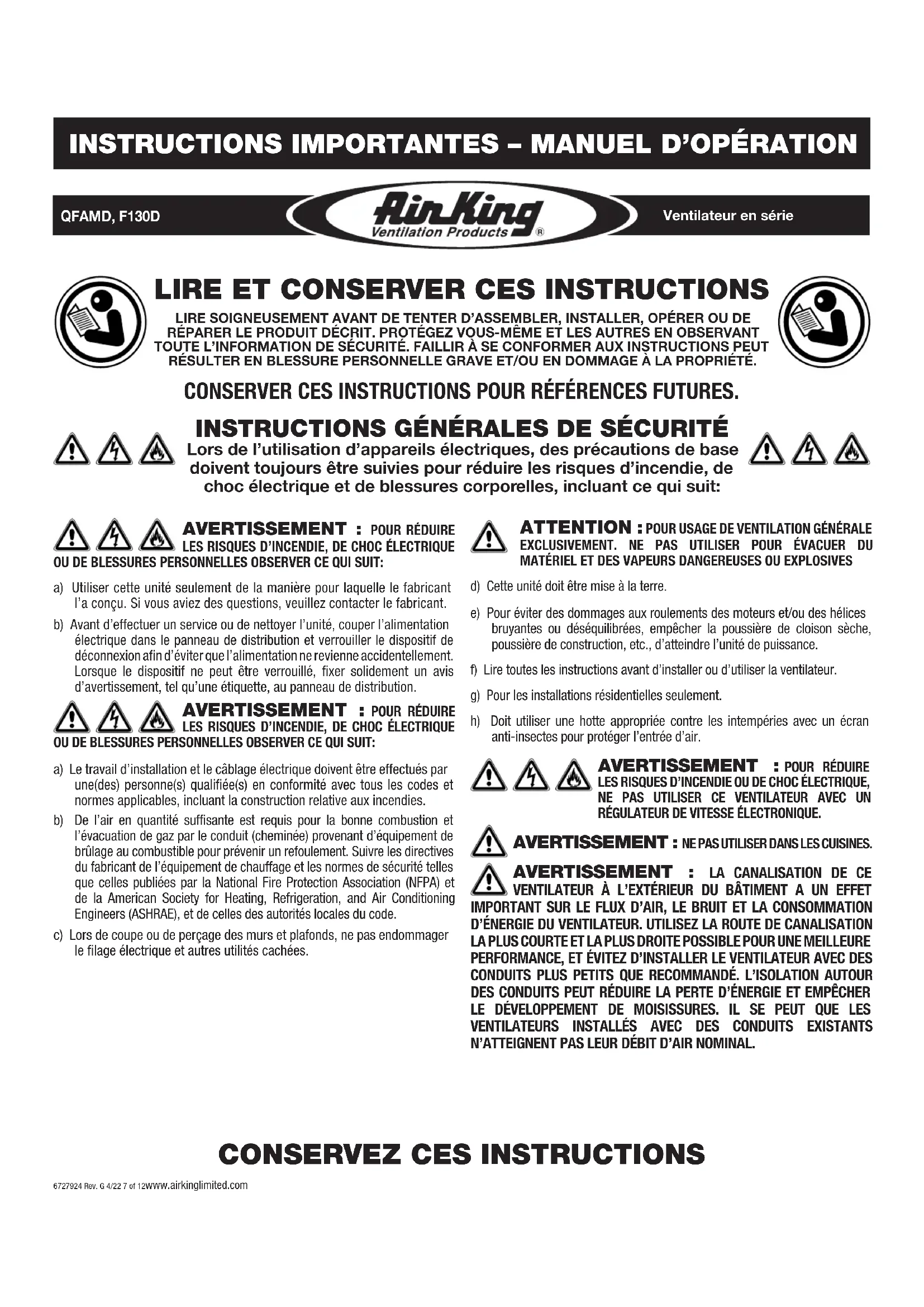

06727924 Rev. G 4/22 7 of 12www.airkinglimited.com ATTENTION : POUR USAGE DE VENTILATION GÉNÉRALE EXCLUSIVEMENT. NE PAS UTILISER POUR ÉVACUER DU MATÉRIEL ET DES VAPEURS DANGEREUSES OU EXPLOSIVESd) Cette unité doit être mise à la terre.e) Pour éviter des dommages aux roulements des moteurs et/ou des hélices bruyantes ou déséquilibrées, empêcher la poussière de cloison sèche, poussière de construction, etc., d’atteindre l’unité de puissance.f) Lire toutes les instructions avant d’installer ou d’utiliser la ventilateur.g) Pour les installations résidentielles seulement.h) Doit utiliser une hotte appropriée contre les intempéries avec un écran anti-insectes pour protéger l’entrée d’air.

LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT: a) Utiliser cette unité seulement de la manière pour laquelle le fabricant l’a conçu. Si vous aviez des questions, veuillez contacter le fabricant.b) Avant d’effectuer un service ou de nettoyer l’unité, couper l’alimentation électrique dans le panneau de distribution et verrouiller le dispositif de déconnexion afin d’éviter que l’alimentation ne revienne accidentellement. Lorsque le dispositif ne peut être verrouillé, fixer solidement un avis d’avertissement, tel qu’une étiquette, au panneau de distribution.

AVERTISSEMENT : POUR RÉDUIRE

LES RISQUES D’INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES PERSONNELLES OBSERVER CE QUI SUIT: a) Le travail d’installation et le câblage électrique doivent être effectués par une(des) personne(s) qualifiée(s) en conformité avec tous les codes et normes applicables, incluant la construction relative aux incendies.b) De l’air en quantité suffisante est requis pour la bonne combustion et l’évacuation de gaz par le conduit (cheminée) provenant d’équipement de brûlage au combustible pour prévenir un refoulement. Suivre les directives du fabricant de l’équipement de chauffage et les normes de sécurité telles que celles publiées par la National Fire Protection Association (NFPA) et de la American Society for Heating, Refrigeration, and Air Conditioning Engineers (ASHRAE), et de celles des autorités locales du code.c) Lors de coupe ou de perçage des murs et plafonds, ne pas endommager le filage électrique et autres utilités cachées.

LIRE SOIGNEUSEMENT AVANT DE TENTER D’ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ VOUS-MÊME ET LES AUTRES EN OBSERVANT TOUTE L’INFORMATION DE SÉCURITÉ. FAILLIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVE ET/OU EN DOMMAGE À LA PROPRIÉTÉ. CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES. INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Lors de l’utilisation d’appareils électriques, des précautions de base doivent toujours être suivies pour réduire les risques d’incendie, de choc électrique et de blessures corporelles, incluant ce qui suit:

Préparation du Ventilateur1. Sortir le ventilateur de sa boite et confirmer que toutes les pièces sont présentes. En plus du ventilateur vous devriez avoir : 2 - Assemblage de collier (attaché) 2 - Traverses de Montage (attaché) 1 - Contrôleur (attaché) (QFAMD uniquement) 1 - Feuillet d’instructions / sécurité2. Choisir un emplacement pour votre ventilateur. Pour garantir la meilleure qualité d’air et performance acoustique, il est recommandé que la longueur de la canalisation et le nombre de coudes soient réduits au minimum, que le rayon de chaque coude soit aussi grand que possible pour l’installation, et que des conduits rigides isolés soient utilisés. Ce ventilateur nécessitera au moins 12 po de dégagement dans le plafond ou le mur. Le ventilateur se monte à l’aide des supports de montage fournis ou peut être monté en surface sur un mur ou un plafond. REMARQUE: Le ventilateur doit être installé dans un endroit facilement accessible une fois installé.

3. Aucun matériel amortissant de vibrations supplémentaire n’est nécessaire pour ce ventilateur.

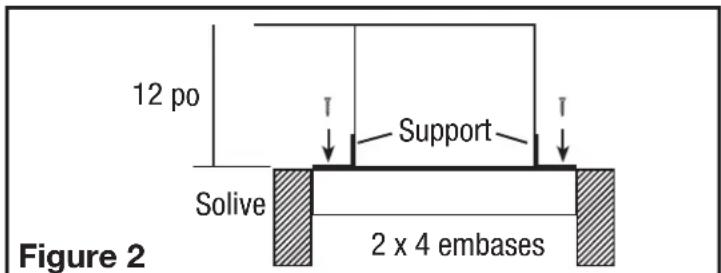

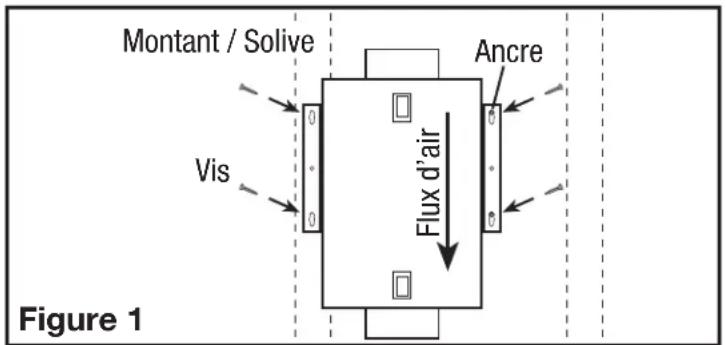

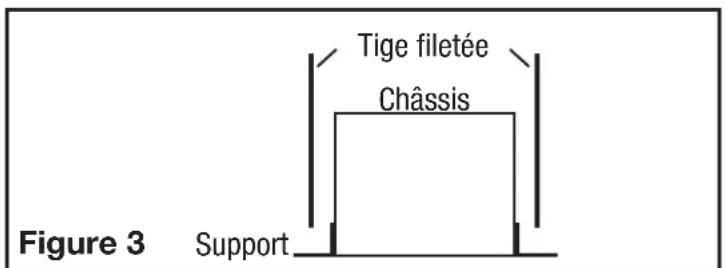

Monter le ventilateur1. Vérifiez que le ventilateur est positionné de manière à ce que le flux d’air soit dans la bonne direction. 2a. Montage en surface: Localisez au moins un goujon ou une solive. Placez le ventilateur en position de sorte que le support de montage soit centré sur le goujon ou la solive et marquez l’emplacement des quatre (4) trous. Retirez le ventilateur et installez des ancrages muraux / de plafond correctement dimensionnés pour les trous qui ne vont pas directement dans une solive ou le goujon. Positionnez le ventilateur en place et fixez-le avec des vis (non inclus) (Figure 1). 2b. Montage sur une solive: Installez deux - 2 x 4 embases (non inclus) entre les solives. Positionnez le boîtier du ventilateur sur les embases et fixez les supports de montage à l’aide des vis (non inclus) (Figure 2). 2c. Montage de la barre de suspension: soulevez l’unité sur les tiges filetées et fixez-la en place à l’aide de matériel approprié (non inclus) (Figure 3). Figure 1 Vis Montant / Solive Ancre Flux d’air Figure 2 Solive 2 x 4 embases Support 12 po Figure 3 Support Châssis Tige filetée

REMARQUE: La canalisation de ce ventilateur à l’extérieur du bâtiment a un effet important sur le flux d’air, le bruit et la consommation d’énergie du ventilateur. Utilisez la route de canalisation la plus courte et la plus droite possible pour une meilleure performance, et évitez d’installer le ventilateur avec des conduits plus petits que recommandé. L’isolation autour des conduits peut réduire la perte d’énergie et empêcher le développement de moisissures. Il se peut que les ventilateurs installés avec des conduits existants n’atteignent pas leur débit d’air nominal.

AVERTISSEMENT: ASSUREZ-VOUS QUE LE PORT D’ADMISSION

D’AIR FRAIS EST CONFORME À TOUS LES CODES LOCAUX ET NATIONAUX ET SE TROUVE À AU MOINS 6 PIEDS DES SOURCES DE CONTAMINATION TELLES QUE: SÉCHEUSE, FOUR OU ASPIRATEUR CENTRAL, APPAREILS À GAZ TELS QUE BARBECUE, BACS À DÉCHETS OU D’AUTRES PORTS D’ÉCHAPPEMENT. REMARQUE: Pour assurer un fonctionnement silencieux des ventilateurs en ligne et à distance, chaque ventilateur doit être installé en utilisant les techniques d’atténuation sonore appropriées à l’installation. Ceci peut généralement être réalisé en installant des conduits flexibles isolés entre la (les) grille (s) d’évacuation d’air et le ventilateur.

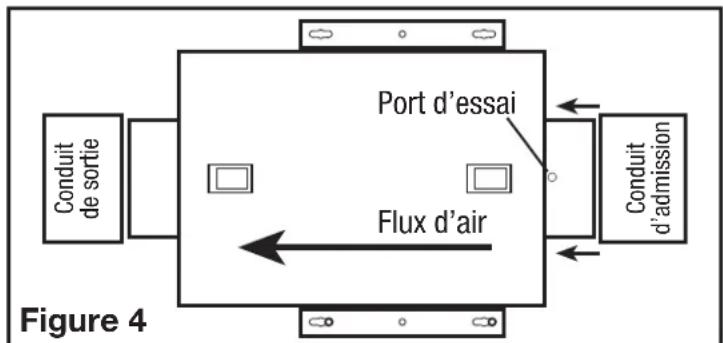

1. Raccordez les conduits au collet du conduit du ventilateur (Figure 4). Scellez les conduits dans

le boîtier à l’aide d’un ruban approprié. Utilisez des vis ou des pinces appropriées pour les fixer en place. Assurez-vous que l’entrée d’air frais est raccordée à un orifice d’admission correctement installé, qui est une hotte contre les intempéries avec un écran anti-insectes pour protéger l’entrée d’air. Il est recommandé d’utiliser des raccords d’extrémité à faible restriction. 2. Assurez-vous que les joints des conduits et les pénétrations extérieures sont scellés avec du mastic ou tout autre matériau similaire pour créer un passage d’air étanche afin de minimiser la perte ou le gain de chaleur et réduire le risque de condensation. Placez / enveloppez l’isolant autour du conduit et / ou ventilateur afin de minimiser la possibilité d’accumulation de condensation à l’intérieur du conduit, ainsi que la perte ou le gain de chaleur. REMARQUE: À la base de l’adaptateur de conduit, il y a un orifice de port d’essai de petit diamètre recouvert d’un capuchon en plastique. Assurez-vous que le port d’essai n’est pas recouvert par la canalisation, de sorte qu’il soit accessible pour tester le tube de pitot. Pour accéder au port, retirez le couvercle du port et insérez le tube.

Câblage ATTENTION: VOUS ASSURER QUE L’ALIMENTATION EST COUPÉE AU PANNEAU DE SERVICE AVANT DE COMMENCER L’INSTALLATION. ATTENTION: TOUTES LES CONNEXIONS DOIVENT ÊTRE FAITES EN CONFORMITÉ AVEC LES CODES ÉLECTRIQUES LOCAUX OU NATIONAUX. SI VOUS N’ÊTES PAS FAMILIER AVEC LES MÉTHODES D’INSTALLATION DE CÂBLAGE ÉLECTRIQUE, RECOURREZ AUX SERVICES D’UN ÉLECTRICIEN QUALIFIÉ. REMARQUE: Cette unité possède un panneau d’accès latéral pour le câblage qui ne requiert pas l’enlèvement de l’assemblage de la soufflante du ventilateur.

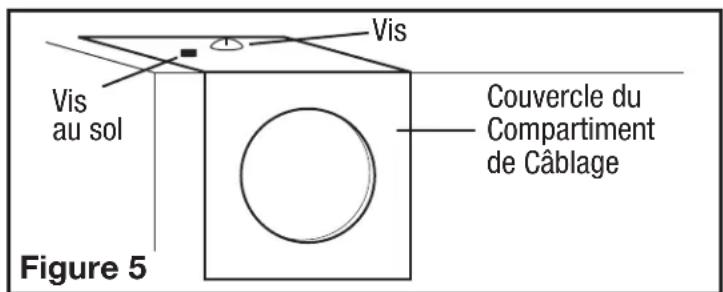

1. Enlever la vis du couvercle du compartiment à câblage et mettre ce couvercle dans un endroit

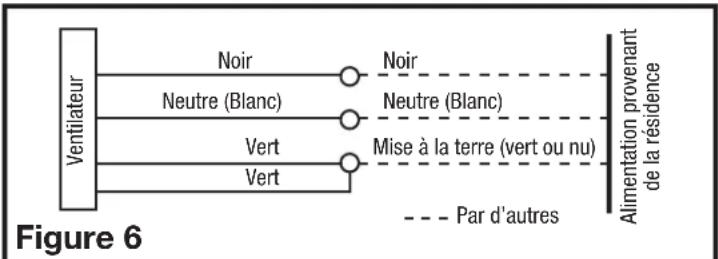

fiable (Figure 5). Figure 4 Flux d’air Conduit d’admission Conduit de sortie Port d’essai Figure 5 Vis Couvercle du Compartiment de Câblage Vis au sol6727924 Rev. G 4/22 9 of 12www.airkinglimited.com2. Retirez les fils noirs, blancs et verts détachés du compartiment des câbles (des fils supplémentaires seront présents). Installez un connecteur électrique approuvé sur le couvercle du compartiment des câbles (non inclus). Faites passer un fil noir (chaud), blanc (neutre) et un fil de terre vert ou nu de l’alimentation à travers le connecteur électrique. Connectez tous les fils de l’alimentation à leurs fils correspondants dans le compartiment des fils (Figure 6). Utiliser des méthodes approuvées pour toutes les connexions.3. Regrouper soigneusement les fils à l’intérieur du compartiment pour le raccordement et replacer le couvercle du compartiment en le fixant avec la vis qui fut enlevée précédemment.

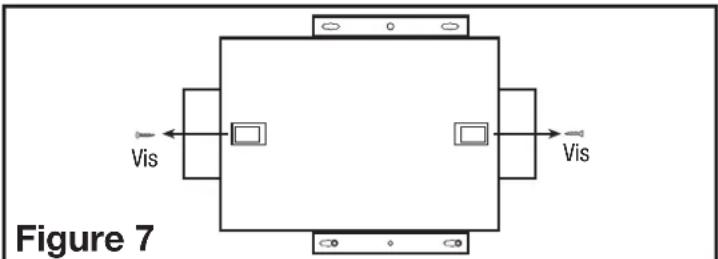

Réglage de la vitesse1. Retirez les vis qui retient le couvercle du panneau d’accès et ouvrez le couvercle pour y accéder. Localisez le panneau de contrôle de vitesse à l’intérieur de l’unité (Figure 7).2. Déterminez le CFM requis. L’unité peut être réglée de 30 CFM à 130 CFM par incréments de 10 CFM (Figure 8).

Amortisseur motoriséUn amortisseur motorisé optionnel peut être connecté à l’unité. L’amortisseur est connecté via un transformateur 24V qui se branche dans le réceptacle de l’unité (Figure 9).REMARQUE: Assurez-vous de consulter les instructions fournies avec l’amortisseur motorisé avant de l’installer ou de l’utiliser.Operation1. Une fois installée, la prise sera énergisée chaque fois que l’unité est en marche. Cela ouvrira à son tour l’amortisseur. Lorsque l’unité s’arrête, l’amortisseur se fermera.

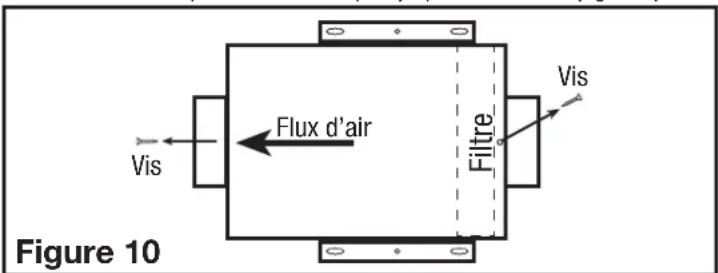

Filtre à air optionnelUn filtre à air (disponible séparément) peut être ajouté à cette unité pour fournir une filtration supplémentaire de l’air d’admission. L’unité acceptera un filtre de 10 po x 10 po x 2 po. Pour installer: REMARQUE: L’ajout d’un filtre à air diminue le débit d’air de l’appareil. Vous devrez augmenter le CFM sélectionné dans la SECTION 5 pour tenir compte du débit d’air diminué. Les filtres doivent être changés régulièrement. Reportez-vous aux recommandations du fabricant du filtre pour déterminer la fréquence à laquelle le filtre doit être changé.1. Retirez les vis qui retient le couvercle du panneau d’accès et ouvrez le couvercle pour accéder aux commandes et à la zone du filtre.2. Assurez-vous que le filtre est orienté dans le bon sens et faites glisser le filtre dans la fente du boîtier. Assurez-vous que le filtre est bien en place jusqu’au fond du boîtier (Figure 10). Figure 6 Alimentation provenant de la résidence Noir Neutre (Blanc)Mise à la terre (vert ou nu)VentilateurNeutre (Blanc) Vert Noir Vert Par d’autres Figure 7 Vis Vis Figure 9Receptacle Figure 10 Filtre Vis Flux d’air Vis

3. Fermez le panneau d’accès et réinstallez la vis qui maintient le panneau d’accès en place.

Complétion de l’installation REMARQUE: Lorsque le ventilateur est monté en ligne et qu’aucune pénétration n’est faite dans des espaces non conditionnés, il n’est pas nécessaire d’utiliser un scellant approprié pour le contact avec les matériaux de construction présents et pour les exigences de température de l’installation. Des matériaux supplémentaires (tige de support, matériau de plafond) ne sont pas non plus nécessaires.REMARQUE: Cette unité est équipée d’un grillage pour moustiquaire. Assurez-vous que le grillage est installé à l’intérieur de l’unité, du côté des conduits d’entrée.1. Si le grillage n’est pas en place, insérez le grillage dans la languette située à la base de l’unité (assurez-vous que le côté le plus large du grillage est latéral à l’intérieur de l’unité) (Figure 11). 2. Faites glisser le grillage sur le côté avec la plus grande languette supérieure en vous assurant que le grillage s’adapte derrière la languette (Figure 11).3. Faites glisser le grillage vers la plus petite languette supérieure en vous assurant que le grillage se place derrière la languette (Figure 12).

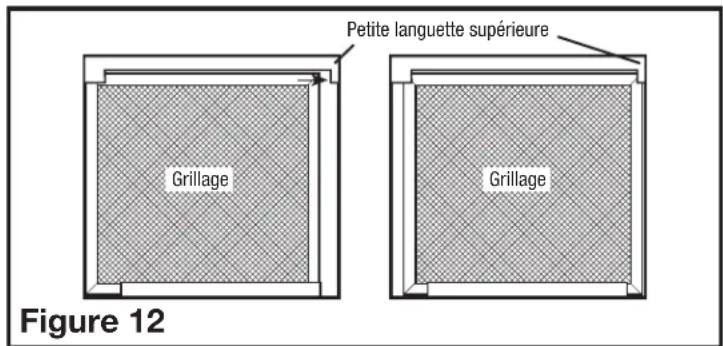

4. Confirmez que le grillage est maintenu en place par les deux languettes supérieures (Figure 12).

5. Fermez le panneau d’accès et réinstallez les vis qui maintient le panneau d’accès en place.6. Restaurer l’alimentation et tester votre installation.

SECTION 9 (QFAMD uniquement)

Utiliser le contrôleur

1. Mode allumé : Le ventilateur fonctionnera en continu lorsque le bouton ON ( ) est enfoncé.

Si la température ambiante est inférieure à 2°C (34°F), le ventilateur s’arrêtera et activera le mode échantillonnage. Mode échantillonnage : arrête 150 minutes ; s’active pendant 5 minutes pour déterminer la température de l’air. Pendant le cycle d’échantillonnage, si la température est dans la portée de contrôle de la chaufferette accessoire (optionnelle), la chaufferette s’activera (si elle est installée). Le ventilateur reprendra une ventilation continue lorsque l’air ambiant monte à plus de 2°C (34°F).

2. Mode économie d’énergie : Pour accéder au mode économie d’énergie, appuyer sur le

bouton d’économie d’énergie ( ) jusqu’à ce que apparaisse dans la portion gauche de l’écran. Le mode économie d’énergie active le réglage configuré dans la SECTION 10. Lorsque l’unité est allumée, l’écran affichera l’état actuel (température et niveau d’humidité) en plus d’afficher si le mode économie d’énergie est activé. D’autres icônes/informations peuvent apparaître à l’écran : L’icône du ventilateur apparait lorsque le ventilateur est activé. «HI°F» apparait lorsque la température entrante est supérieure à 65°C (150°F). «Lo°F» apparait lorsque la température entrante est inférieure à -10°C (15°F). «Lo%» apparait lorsque le niveau d’humidité entrant est inférieur à 10%.

3. Chaufferette optionnelle : Une chaufferette optionnelle est disponible pour les climats

où l’air entrant dans l’unité chute sous 12°C (54°F). Pour installer l’unité, suivre les directives incluses avec l’unité. L’écran affichera l’icône du thermomètre avec soit un «1» ( ) ou «1 2» (

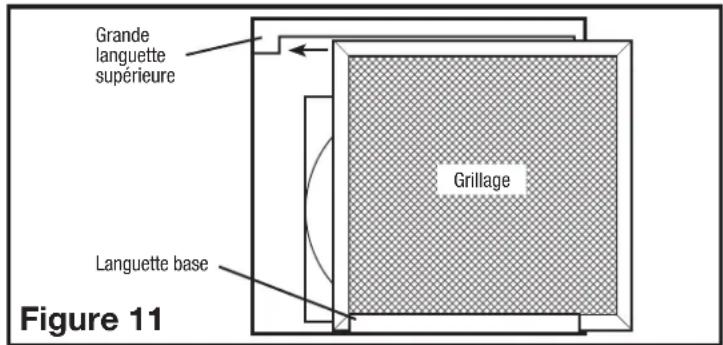

) lorsque la température atteint un niveau où l’élément présent s’activerait si présent. Stade 1 - «1» s’allume lorsque la température d’entrée se situe entre 4°C (39°F) et 12°C (54°F). Stade 1 et 2 «1 2» s’active lorsque la température d’entrée se situe entre 0°C (33°F) et 4°C (39°F). Figure 11 Languette baseGrillageGrande languette supérieure Figure 12 GrillagePetite languette supérieureGrillageFigure 8

Régler le contrôleur (mode économie d’énergie uniquement) Si le panneau d’accès principal n’est pas déjà complètement enlevé, enlever les vis qui retiennent le panneau d’accès en place et ouvrir le couvercle pour y avoir accès. Trouver le couvercle de contrôle à l’intérieur de l’unité. Pour accéder au panneau de contrôle, tirer vers le bas sur le couvercle de contrôle à partir du dessus (Figure 13). Sur l’écran d’utilisation normale, appuyer et maintenir le bouton «SetT» pendant 5 secondes pour passer de l’affichage de Fahrenheit à Celsius. Après avoir appuyé sur le bouton «SetT», l’écran affiche la valeur réglée de la limite supérieure de température. La figure suivante est affichée. Appuyer sur les boutons «-» ou «+» de chaque côté pour ajuster la limite supérieure de température. Appuyer de nouveau sur le bouton «SetT», l’écran affiche la valeur réglée pour la limite inférieure de température, tel qu’affiché ci-dessous. Appuyer sur les boutons «-» ou «+» de chaque côté pour ajuster la limite inférieure de température. Lorsque le réglage est terminé, appuyer sur le bouton «SetT» pour retourner à l’affichage normal. Appuyer sur le bouton «SetH». L’écran affiche la valeur de la limite supérieure d’humidité. La figure suivante est affichée. Appuyer sur les boutons «-» ou «+» de chaque côté pour ajuster la limite supérieure d’humidité. After pressing the “SetH” button again, the lower limit humidity setting value is displayed on the display, as shown on the right. Press the “-” ou “+” buttons on both sides to adjust the lower limit humidity value. Lorsque le réglage est terminé, appuyer sur le bouton «SetH» pour retourner à l’affichage normal. Sur l’écran d’utilisation normale, appuyer et maintenir le bouton «SetH» pendant 5 secondes pour changer la position d’affichage de la température et de l’humidité. Lorsque la température est supérieure à 65°C (150°F), l’écran affichera «HI°F». Lorsque la température est inférieure à -10°C (15°F), l’écran affichera «Lo°F» ; lorsque l’humidité est inférieure à 10%, l’écran affichera «Lo%». Lorsque le capteur de détection de température et le capteur d’humidité est anormal, «---» s’affichera. Pour rétablir les réglages par défaut, s’assurer que l’unité est au réglage «OFF». Appuyer sur le bouton économie d’énergie pendant 5 secondes.

• Portée de température par défaut : 4°C (40°F) (bas) - 32°C (90°F) (élevé). Portée d’ajustement de la température basse : 0°C - 10°C (32°F - 55°F). Portée d’ajustement de la température élevée : 18 °C - 35 °C (65°F - 95°F )

• Portée d’humidité par défaut : 30% (bas) - 65% élevé). Portée d’ajustement de l’humidité basse : 10%-50%. Portée d’ajustement de l’humidité élevée : 55%-80%

1. Nettoyage de l’assemblage du ventilateur : Nettoyer toutes les parties à l’aide d’un

chiffon sec ou passer délicatement l’aspirateur sur le ventilateur. NE JAMAIS IMMERGER LES PARTIES ÉLECTRIQUES DANS L’EAU. REMARQUE: Si vous remarquez une grande quantité d’insectes et de débris dans le filtre à air, cela pourrait indiquer que la hotte d’aspiration (capuchon de toit ou capuchon mural) pourrait être compromise et nécessiter une réparation ou un remplacement.

2. Filtre à air optionnel : Si un filtre à air optionnel est installé, il doit être vérifié tous

les mois et remplacé au moins une fois tous les 3 mois. Inversez les instructions de la

SECTION 7 de ces instructions pour retirer le filtre.

UN PRODUIT CHIMIQUE [OU À DES PRODUITS CHIMIQUES] CONNU(S) PAR L’ÉTAT DE LA CALIFORNIE POUR CAUSER LA TOXICITÉ ENVERS LES FONCTIONS DE LA REPRODUCTION. Figure 13 Couvercle du panneau de contrôle Panneau de commande6727924 Rev. G 4/22 11 of 12www.airkinglimited.com Guide de dépannage Trouble Cause Possible Solution Suggérée 1. Le ventilateur ne fonctionne. 1a. Paramètres de contrôle. 1a. Vérifiez les paramètres de température et d’humidité. Si l’air d’admission ne se trouve pas dans la plage préréglée, le ventilateur ne s’allumera pas Réglez les paramètres ou attendez que la température de l’air d’admission et / ou l’humidité changent. 1b. Un fusible peut être grillé ou un disjoncteur peut être déclenché. 1b. Remplacer le fusible ou réinitialiser le disjoncteur. 1c. Le câblage n’est pas raccordé correctement. 1c. Couper l’alimentation de l’unité. Vérifier que tous les fils sont raccordés. 1d. La moteur est terminee. 1d. Remplacez la moteur.

2. Le ventilateur fonctionne, mais l’air

circule plus lentement que la normale. 2a. Obstruction dans les conduits d’évacuation. 2a. Vérifier pour toute obstruction dans les conduits. Les plus courantes sont des nids d’oiseau dans le chapeau de toit ou mural là où le ventilateur s’évacue vers l’extérieur. 2b. Le filtre est bouché. 2b. Changer le filtre à air (si équipé). 2b. Modifier / nettoyer le filtre d’insectes.

3. Le ventilateur fonctionne de manière

plus bruyante que la normale. 3a. Le moteur est lâche. 3a. Couper l’alimentation à l’unité. Retirer la grille et vérifier que toutes les vis sont complètement serrées. Remettre l’alimentation sur l’unité. 3b. L’hélice du ventilateur frotte contre le cabinet de l’unité. 3b. Appeler votre marchand pour un service. Installateur: Date d’installation: Endroit de l’achat: Numéro de modèle:

QUE COUVRE CETTE GARANTIE : Ce produit est garanti contre tout vice de fabrication ou de matière. COMBIEN DE TEMPS CETTE GARANTIE DURE : Cette garantie se rapporte seulement à l’acheteur original du produit et dure pendant trois (3) années de la date de l’achat original ou jusqu’à ce que l’acheteur original du produit vend ou transfère le produit, celui qui se produit en premier. QUE FERA AIR KING : Au cours de la période de garantie, Air King, à son choix, réparera ou remplacera n’importe quelle partie ou pièces qui s’avèrent défectueuses ou remplacera le produit entier par le même modèle ou un modèle comparable. CE QUE CETTE GARANTIE NE COUVRE PAS : Cette garantie ne s’applique pas si le produit était endommagé ou arrête de fonctionner en raison d’un accident, d’une mauvaise manipulation ou opération, de dommages d’expédition, d’abus, de mauvaise utilisation, de réparation faite ou tentées non autorisées. Cette garantie ne couvre pas les coûts d’expédition pour le retour des produits à Air King pour la réparation ou le remplacement. Air King payera les frais d’expédition de retour de Air King après les réparations ou le remplacement de garantie. TOUTES LES GARANTIES, EXPRESSES OU TACITES (COMPRENANT, SANS LIMITATION, TOUTE GARANTIE TACITE DE VALEUR MARCHANDE), DURENT TROIS ANNÉES DE LA DATE DE L’ACHAT ORIGINAL OU JUSQU’À CE QUE L’ACHETEUR ORIGINAL DU PRODUIT VEND OU TRANSFÈRE LE PRODUIT, CELUI QUI SE PRODUIT EN PREMIER ET DANS AUCUN CAS AIR KING N’ASSUME AUCUNE RESPONSABILITÉ EXPRESSE OU TACITE POUR (I) DES DOMMAGES ACCIDENTELS OU INDIRECTS DE N’IMPORTE QUELLE CAUSE, OU (II) LE REPLACEMENT OU LA RÉPARATION DE TOUS FUSIBLES, DISJONCTEURS OU RÉCEPTACLES DE MAISON. MALGRÉ N’IMPORTE QUOI À L’EFFET CONTRAIRE, DANS AUCUN CAS LA RESPONSABILITÉ D’AIR KING, SOUS UNE GARANTIE EXPRESSE OU TACITE, NE DÉPASSERA LE PRIX D’ACHAT DU PRODUIT ET UNE TELLE RESPONSABILITÉ SE TERMINERA AVEC L’EXPIRATION DE LA PÉRIODE DE GARANTIE. Certains états et provinces ne permettent pas les limitations de la période de garantie, ou l’exclusion ou la restriction des dommages accidentels ou indirects, et, par conséquent, les présentes restrictions ne peuvent pas s’appliquer. La présente garantie vous donne des droits légaux spécifiques et peut-être certains autres droits qui peuvent varier selon la province. La preuve d’achat est exigée avant qu’une réclamation de garantie ne soit acceptée. SERVICE À LA CLIENTÈLE : Sans frais [phone] Notre équipe de service à la clientèle est disponible pour vous aider avec des questions sur le produit, les adresses des centres de service, et les pièces de rechange. Vous pouvez la rejoindre, du lundi au vendredi, de 8h:00 à 16h:00 HNE. Veuillez avoir le numéro du modèle disponible, ainsi que le genre et le style (qui se trouvent sur l’étiquette à l’intérieur de votre produit). Veuillez ne pas renvoyer le produit à l’endroit de l’achat. www.airkinglimited.com IL SE PEUT QUE LES PIÈCES POUR LES PRODUITS DISCONTINUÉS, OBSOLÈTES ET AUTRES PRODUITS NE SOIENT PAS DISPONIBLES. POUR DES RAISONS DE SÛRETÉ, BEAUCOUP DE COMPOSANTS ÉLECTRONIQUES ET LA PLUPART DES COMPOSANTS DES CHAUFFAGES NE SONT PAS À LA DISPOSITION DES CONSOMMATEURS POUR L’INSTALLATION OU LE REMPLACEMENT.6727924 Rev. G 4/22 12 of 12www.airkinglimited.com SCHÉMA DES PIÈCES DE RECHANGE # Qte. Description # de pièce remplacement 1 2 Support de montage 5S1650001 2 1 Assemblée de collier en métal de 6 po (d’admission) 5S1650002 3 1 Assemblée de collier en métal de 6 po (sortie) 5S1650003 4 1 Assemblée de la Soufflante 5S1650102 5 1 Assemblée du compartiment du fil 5S1650101 6 2 Boutons de réglage 5S1299802 7 1 Contrôleur LCD (QFAMD) 5S1650043 8 1 Écran pour les insectes 5S1650005 9 1 Panneau d’accès 5S1650044
