9500 - Ventilateur Air King - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Ventilateur de sol, puissance 120 W, débit d'air 500 m³/h, 3 vitesses de fonctionnement.
Dimensions	Hauteur 60 cm, diamètre 40 cm, poids 5 kg.
Utilisation	Idéal pour rafraîchir les espaces intérieurs, bureaux, ateliers, et événements.
Maintenance	Nettoyage régulier des grilles et des pales, vérification des câbles d'alimentation.
Sécurité	Équipé d'une protection contre la surchauffe, ne pas utiliser à proximité de l'eau.
Informations Générales	Garantie de 2 ans, conforme aux normes CE, fonctionnement silencieux.

FOIRE AUX QUESTIONS - 9500 Air King

Comment monter le ventilateur Air King 9500 ?

Le ventilateur Air King 9500 est fourni avec un manuel d'instructions détaillé. Assurez-vous de suivre chaque étape en utilisant les outils fournis pour un montage sécurisé.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez d'abord que le ventilateur est bien branché à une prise fonctionnelle. Assurez-vous également que le commutateur d'alimentation est en position 'ON'.

Comment nettoyer les pales du ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer les pales. Évitez les produits chimiques agressifs qui pourraient endommager le matériel.

Le ventilateur fait un bruit étrange, que dois-je vérifier ?

Un bruit inhabituel peut être causé par des débris coincés dans les pales ou un déséquilibre. Vérifiez que rien ne bloque les pales et assurez-vous qu'elles sont correctement fixées.

Quelle est la puissance du ventilateur Air King 9500 ?

Le ventilateur Air King 9500 a une puissance de 120 watts, offrant un flux d'air efficace pour des espaces de taille moyenne à grande.

Est-ce que le ventilateur Air King 9500 est silencieux ?

Le Air King 9500 est conçu pour fonctionner silencieusement, mais le niveau de bruit peut varier en fonction de la vitesse de fonctionnement sélectionnée.

Comment régler la vitesse du ventilateur ?

Le ventilateur est équipé d'un commutateur à plusieurs vitesses. Tournez simplement le bouton de contrôle pour sélectionner la vitesse d'air souhaitée.

Puis-je utiliser le ventilateur à l'extérieur ?

Le ventilateur Air King 9500 est conçu pour une utilisation intérieure. Évitez de l'utiliser à l'extérieur pour prévenir les dommages causés par l'eau ou les intempéries.

Quelle est la garantie du produit ?

Le ventilateur Air King 9500 est généralement couvert par une garantie limitée d'un an. Vérifiez les détails spécifiques de la garantie dans le manuel d'instructions.

Comment retourner ou échanger le ventilateur ?

Pour retourner ou échanger le ventilateur, veuillez contacter le détaillant où vous l'avez acheté pour connaître leur politique de retour et les étapes à suivre.

MODE D'EMPLOI 9500 Air King

CE QUI EST COUVERT PAR CETTE GARANTIE : Ce produit est garanti contre les vices de fabrication en main-d'œuvre et/ou en matériaux. QUELLE EST LA DUREE DE CETTE GARANTIE : Cette garantie s'étend uniquement à l'acheteur d'origine du produit et dure pour une (1) année de la date d'achat d'origine ou jusqu'à ce que le propriétaire d'origine du produit vende ou transfert le produit, le premier des deux prévalant. CE QUE AIR KING FERA : Durant la période de garantie, Air King va, à sa seule option, reparer ou remplacer toute pièce ou toutes pièces qui sera (seront) jugée(e) défectueuse(s) ou remplacera le produit complet avec le même modèle ou un modèle comparable. CE QUE LA GARANTIE NE COUVRE PAS : Cette Garantie ne pas à applique pas si le produit fut endommagé ou a failée en raison d'un accident, d'une utilisation ou d'une manipulation improre, dommage lors de l'expédition, abus, mauvus usage, réparations non-autorisées effectuées ou tentées, ou l'usage du produit pour un service commercial ou non-résidentiel. Cette Garantie ne couvre pas les frais d'expédition pour le retour de produits à Air King pour réparation ou remplacement. Air King paiera les mais d'expédition encourues par Air King pour vous retourner le produit suivant les réparations ou le remplacement sous garantie. À LA GARANTIE EQUISÉ DE LA D'ATAC PARTE MACHANDE, DURE 1900 ET DE LA D'ATAC D'ORIGINE OU JUSQU'A CE QUE LE PROPRIÉTAIRE D'ORIGINE DU PRODUIT VENDE OU TRANSFERT LE PRODUIT, LE PREMIER DES DEUX PRÉVALANT ET EN AUCUN CAS LA RESPONSABILITÉ DE AIR KING SOUS QUELQUE GARANTIE EXPRESSE OU IMPLICITE INCLURE (I) DOMMAGES CONSÉCUTIFS OU INDIRECTS DE TOUTE CAUSE QUELLE QU'ELL SOIT, OU (II) LE CREPLACEMENT OU LA RÉPARATION DE TOUT FUSIBLE RÉSIDENTIEL, DE TOUT DISJONCTEUR, PRISE DE COURANT OU RÉCEPTACLE. NONOBSTANT TOUTE CHÔSE CONTRAIRE, EN AUCUN CAS LA RESPONSABILITÉ DE AIR KING SOUS TOUTE GARANTIE ET L'ATAC PARTE MACHANDE, DURE 1900 ET DE L'ATAC PARTE MACHANDE, DURE 1900 ET DE L'ATAC PARTE MACHANDE, DURE 1900 ET DE L'ATAC PARTE MACHANDE, DURE 1900 ET DE L'ATAC PARTE MACHANDE, DURE 1900 ET DE L'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARTE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE, DURE 1900 ET D'ATAC PARATE MACHANDE Certains États et provinces ne permettent pas de limitation sur la durée d'une garantie implicite, ou l'exclusion ou la limitation de dommages indirects ou consécutifs, ainsi, ces exclusions ou limitations peuvent ne pas s'appliquer à vous. Cette garantie vous donne certains droits légaux. Vous pouvez aussi avoir d'autres droits qui varient d'un État à l'autre et d'une province à une autre. Une preuve d'achat est requise avant qu'une réclamation sous garantie soit acceptée.

MODÈLE 4CH68G/9500G

Cité	No. de Pièce	Description	Qté
1	2009095P	Grille avant	1
2	2009097	Pied	1
3	2010415	Patte en caoutchouc	4
4	2009098	Rochet	2
5	2090017	Vis #8 x 1,27 CHM HEX SEM	2
6	2009504	Hélice	1
7	2092005I	Vis #8 x 1,9 CM PPH Type 30-A ZP	4
8	02050053FP	Cordon d'alimentation	1
9	**	Interrupteur	1
10	02090040	Vis #7 x 1,12 CM PTH Type B	1
11	02032018S	Assemblage du moteur avec interrupteur*	1
12	2009096	Grille arrière	1
13	2009210	Poignée	1
14	2009209	Couvercle des contrôles	1
15	2009207	Bouton de l'interrupteur	1
16	2009208	Fiche de câble	1
17	2091136	Vis #8 x 1,27 CM PPH AB ZP	2
18	2091168	Vis #6 x 1,27 CM PPH AB ZP	2

Tambien Incluye Repuesto de Gordon Electricio 3091815 y 2046429a L'interrupteur est fourni avec l'assemblage du moteur

1. INCLINAISON AJUSTABLE: Pour ajuster la direction de l'air, incliner simplement la tête du ventilateur. L'ajustement de 120° du rocket cliquera solidement en place et maintiendra le ventilateur en position désirée.
2. VITESSE: La vitesse est contrôlée par le commutateur rotatif à trois positions situé sur le dessus du ventilateur.
3. CORDON D'ALIMENTATION ELECTRIQUE: Brancher le cordon

d'alimentation dans une prise de courant murale (120 Vca, 60 Hz). L'ASSEMBLAGE A ROCHET SUR LE VENTILATEUR DE LUXE DE 50,8 CM A PIVOT EST CONCU POUR UN VERROUILLAGE POSITIF. AINSI, LORS DE L'AJUSTEMENT DE L'ANGLE DU VENTILATEUR, UN SON FORT DE DECLIC EST NORMAL. MAINTENANCE

AVERTISSEMENT: TOUJOURS DEBRANCHER LE CORDON D'ALIMENTATION AVANT D'EFFECTUER UN SERVICE. NETTOYAGE: Utiliser un chiffon doux et une solution à base

de détergent doux comme du liquide pour la vaisselle. AVERTISSEMENT: Ne pas utiliser d'essence, de benzène, de diluant, de nettoyeur fort, etc., puisque ceux-ci peuvent endommager le ventilateur. NE JAMAIS utiliser d'ALCOOL OU DE SOLVANT.

Sécher complètement toutes les pièces avec un chiffon doux

avant de rebrancher l'alimentation. RANGEMENT: Ranger le ventilateur dans un endroit frais et sec. LE MOTEUR EST LUBRIFIE EN PERMANENCE.

Ce ventilateur n'est pas conçu pour utilisation dans des installations commerciales, industrielles ou en agriculture. LIRE ET CONSERVER CES INSTRUCTIONS

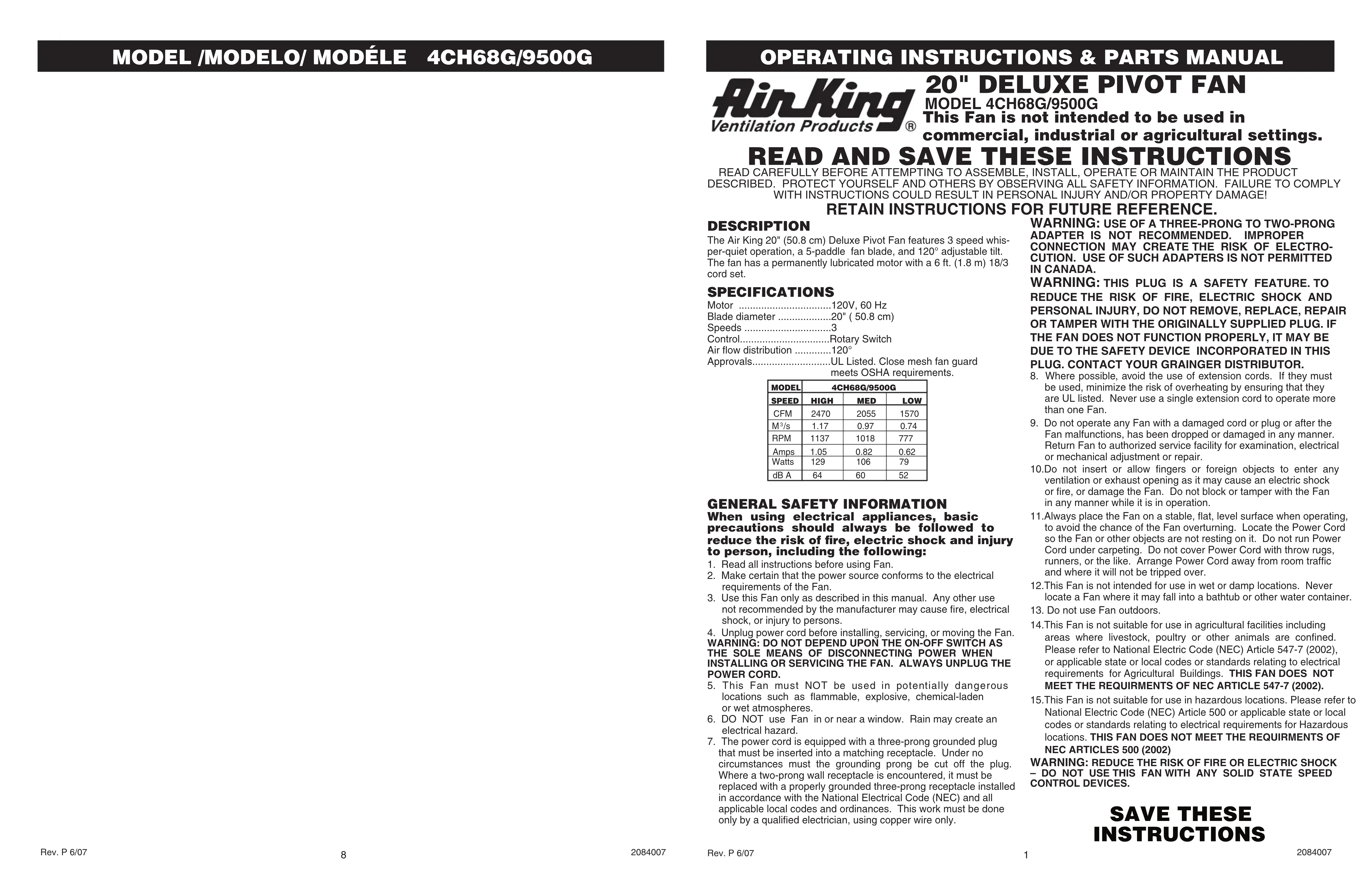

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTÉGEZ-VOUS ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SÉCURITÉ. LE MANQUEMENT À SE CONFORMER AUX INSTRUCTIONS POURRAIT RÉSULTER EN BLESSURE PERSONNELLE ET/OU EN DOMMAGE À LA PROPRIÉTÉ ! CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES

Description

Le ventilateur de luxe de 50,8 cm à pivot de Air King offre une opération à 3 vitesses très silencieuses, une hélice à 5 pales et une inclinaison ajustable sur 120°. Ce ventilateur comporte un moteur à lubrification permanente et vient avec un cordon d'alimentation 18/3 de 1,8 m.

Moteur 120V, 60 Hz Diamètre de l'hélice : 50,8 cm Vitesses : 3 Contrôle : Commutateur rotatif Distribution du débit d'air : 120° Distribution du débit d'air : 120 Approbations : Liste UL. Le garde à grille fermée

rencontre les exigences de OSHA

MODÉLE	4CH68G/9500G
VITESSE	HAUTE	MOYENNE	BASSE
PI3/MIN	2470	2055	1570
M ?s	1.17	0.97	0.74
TR/MIN	1137	1018	777
Amps	1.05	0.82	0.62
Watts	129	106	79
dB A	64	60	52

Informations générales de sécurité

En utilisant les appareils électriques, des précautions fondamentales devraient toujours être suivies pour réduire le risque de feu, de décharge électrique et de blessure à la personne, y compris le suivre:

1. Lire toutes les instructions avant d'utiliser le Ventilateur
2. Assurez-vous que la source de puissance électrique est conforme aux exigences électriques du Ventilateur.
3. Utiliser ce Ventilateur tel que décrit dans ce manuel seulement. Tout autre usage non recommandé par le manufacturier peut causer un Incendie, un choc électrique ou des blessures aux personnes.
4. Débranchez le cordon d'alimentation avant d'installer, réparer ou déplacer le Ventilateur.

DE DE PLAICER LE VENTILÉTUR. AVERTISSEMENT: NE JAMAIS VOUS FIER JUSTE À L'INTERRUPTEUR ALLUMÉ / ÉTEINT COMME SEUL MOYEN DE DÉCONNEXION LORS DE L'INSTALLATION OU DE SERVICE SUR LE VENTILÉTUR. TOUJOURS DÉBRANCHER LE CORDON D'ALIMENTATION.

1. Ce Ventilateur ne doit PAS être utilisé dans des endroits potentiellement

dangereux tels que inflammables, explosifs, chargés en produits chimiques

ou dans des atmosphères mouillées.

1. NE PAS utiliser le Ventilateur dans une fenêtre. La pluie peut créer
2. NET PAS utilise le ventilateur dans une fenêtre. La pluie peut croer un risque électrique
3. Le cordon d'alimentation est équipé avec une fische mise à la terre à trois broches qui doit obligatoirement être insérée dans un réceptacle apparié. En aucune circonstance la broche de mise à la terre ne doit être coupée ou enlevée de la fiche. Lorsqu'une prise murale à deux broches est rencontrée, celle-ci doit être remplacée par une prise mise à la terre à trois broches correctement installée en conformité avec le Code Electrique National (NEC) et avec tous les ordonnances et les codes locaux. Ce travail doit être effectué par un électricien qualifié, en utilisant du fil de cuivre uniquement.

Rev. P 6/07

AVERTISSEMENT: L'UTILISATION D'UN ADAPTATEUR DE TROIS BROCHES A DEUX BROCHES NEST PAS RECOMMANDEE. UNA MAUVAISE CONNEXION PEUT CAUSER UN RISQUE D'ELECTROCUTION, L'UTILIATION D'UN TEL JOUR SECRETE, LE VENTILITATUR PARMALE MÉRÈS DE LA AVERTISSEMENT: CUSTE FICHE EST IN DISPOSITIF DE SECURITE, POUR REDUIRE LE RISQUE D'INCENDIE, DE CHOC ELECTRIQUE OU DE BLESSURE PERSONNELLE, NE PAS ENLEVER, REPLACER, REPARER OU ALTERER LA FICHE D'ORIGINE, SI LE VENTILITATEUR NE FONCTIONNE PAS CORRECTEMENT, CEALE PEUT ETRE ATTRIBUALE A LA PRESENTAGE DE SECURITE INTERNE INCORPORE DANS LE VENTILITATEUR. CONTACTER OUTRE DISTRIBUTEUR GRAINGER.

1. Là où c'est possible, éviter d'utiliser un cordon d'extension. Si vous devez utiliser un cordon d'extension, minimiser le risque de surchauffe en vous assurant qu'il soit listé UL. Ne jamais utiliser un seul cordon d'extension pour alimenter plusieurs ventilateurs.
2. Ne pas opérer de Ventilateur avec un cordon ou une fiche endommagée ou après un malfonction du Ventilateur, ou s'il a tombé ou qu'il est endommagé de quelque manière. Retourner le Ventilateur à un centre de service autorisé pour examen, ajustement électrique ou mécanique ou réparation.
3. Ne pas insérer ou permettre aux doigts ou à des objets étrangers d'entrer dans les ouvertures d'échappement ou de ventilation car cela peut causer un choc électrique ou un incendie, ou des dommages au Ventilateur. Ne pas bloquer ou altérer le Ventilateur d'aucune manière alors qu'il est en opération.
4. Placer toujours le Ventilateur sur une surface stable, plate et à niveau lorsqu'en opération, pour éviter les risques qu'il tourne de manière excessive. Placer le Cordon d'alimentation de façon telle que le Ventilateur ou autres objets ne reposent pas dessus. Ne faites pas parcourir le Cordon d'alimentation sous des tapis. Ne couvrez pas le Cordon d'alimentation avec des carpettes, des coulisseaux ou autres semblables. Placer le Cordon d'alimentation éloigné des zones de trafic et là où on ne passera pas au-dessus.
5. Ce Ventilateur n'est pas conçu pour utilisation dans des endroits humides ou mouillés. Ne jamais placer ce Ventilateur là où il pourrait tomber dans une baignoire ou dans un contenant d'eau.
6. Ne pas utiliser ce Ventilateur à l'extérieur.
7. Ce Ventilateur n'est pas convenable pour utilisation dans des installations agricoles incluant les endroits où le bétail, la volaille ou d'autres animaux sont confinés. Veuillez vous référer à l'article 547-7 (2002) du Code Electrique National (NEC), ou aux normes ou codes locaux ou d'État pertinents aux exigences électriques pour les bâtiments agricoles. CE VENTILATEUR NE RÉNCONTRE PAS LES EXIGENCÉS DE L'ARTICLE 547-7 (2002) DU CODE ELECTRIQUE NATIONAL (NEC)
8. Ce Ventilateur n'est pas convenable pour utilisation dans les endroits dangereux. Veuillez vous référer à l'article 500 du Code Electrique National (NEC), ou aux normes ou codes locaux ou d'Etat pertinents aux exigences électriques pour les endroits dangereux. CE VENTILATEUR NE RENCONTRÉ PAS LES EXIGENCES DE L'ARTICLE 500 (2002) DU CODE ELECTRIQUE NATIONAL (NEC)

AVERTISSEMENT: POUR REDUIRE LES RISQUES DE FEU OU DE CHOC ÉLECTRIQUE - NE PAS UTILISER CE VENTILATEUR AVEC UN RÉGULATEUR DE VITESSE ÉLECTRONIQUE.

2084007
