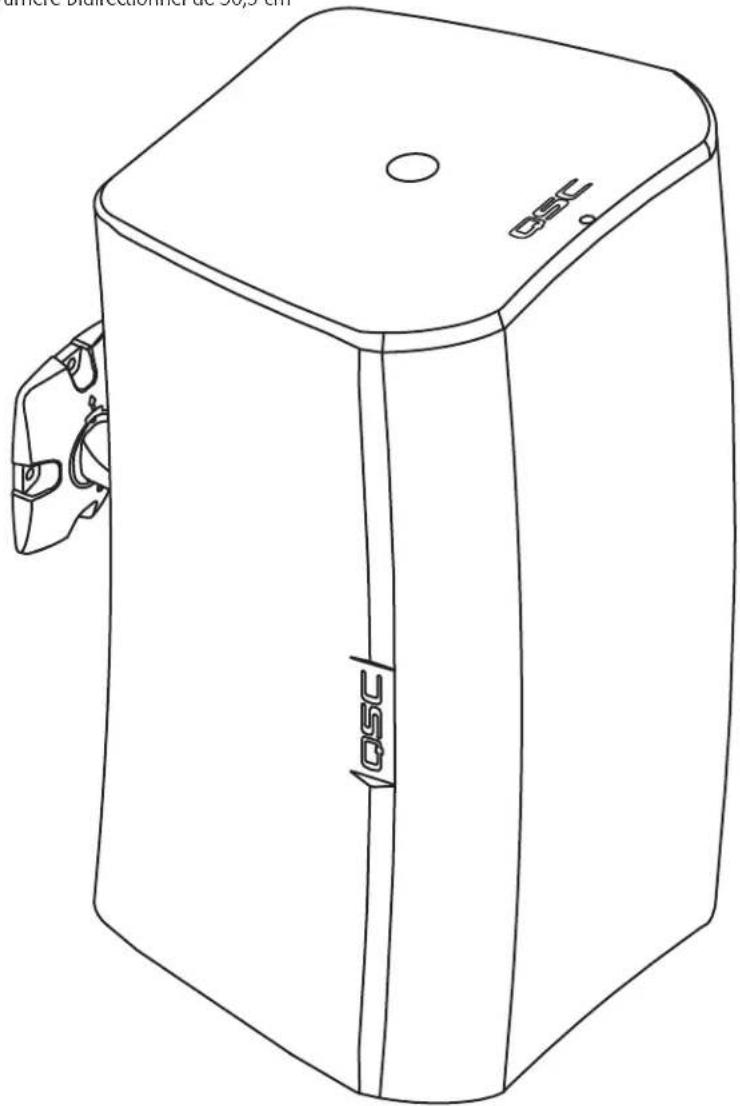

MODE D'EMPLOI AcousticDesign ADS32T QSC

Guide de l'utilisateur

AD-S6T - Haut-parleur frontal/arrière bidirectionnel de 15,2 cm avec transformateur 70/100 V

AD-S8T - Haut-parleur frontal/arrière bidirectionnel de 20,3 cm avec transformateur 70/100 V

AD-S10T – Haut-parleur frontal/arrière bidirectionnel de 25,4 cm avec transformateur 70/100 V

AD-S12 – Haut-parleur frontal/arrière bidirectionnel de 30,5 cm

diure diuretionner de 50,5 cm OSC OSC

EXPLICATION DES SYMBOLES

La mention « AVERTISSEMENT ! » indique des instructions concernant la sécurité personnelle. Risque de blessures ou de mort si les instructions ne sont pas suivies.

La mention « ATTENTION ! » indique des instructions concernant des dégâts possibles pour le matériel. Risque de dégâts matériels non couverts par la garantie si ces instructions ne sont pas suivies.

La mention « IMPORTANT ! » indique des instructions ou des informations vitales à l'exécution de la procédure.

La mention « REMARQUE » indique des informations utiles supplémentaires.

NOTE: L'éclair fléché situé dans un triangle a pour objet de signaler à l'utilisateur la présence d'une tension « dangereuse » non isolée dans le boîtier du produit suffi sante pour présenter un risque d'électrocution pour l'homme.

Le point d'exclamation dans un triangle équilatéral a pour objet de signaler à l'utilisateur la présence de consignes de sécurité et d'instructions importantes d'utilisation et de maintenance dans ce manuel.

CONSIGNES DE SÉCURITÉ IMPORTANTES

WARNING!: POUR ÉCARTER LES RISQUES D'INCENDIE ET D'ÉLECTROCUTION, NE PAS EXPOSER CE MATÉRIEL À LA PLUIE OU L'HUMIDITÉ.

WARNING!: Bien qu'une personne puisse soulever un haut-parleur, il est important d'utiliser des techniques de levage correctes. Lecture suggérée : Manuel technique de l'OSHA sur les troubles et les blessures du dos (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2).

• Conserver ces instructions.
• Respecter tous les avertissements.
• Suivre toutes les instructions.
• Nettoyer uniquement avec un chiffon sec.
• Utiliser uniquement les accessoires spécifi és par le fabricant.
• Confi er toutes les réparations à un personnel qualifié.
• Respecter tous les codes locaux applicables.

- N'installer à proximité d'aucune source de chaleur comme des radiateurs, des registres de chaleur, des poêles ou d'autres appareils (y compris des amplis) qui dégagent de la chaleur.

- Consulter un technicien professionnel diplômé en cas de doute ou de question concernant l'installation physique de l'équipement.

Introduction

La série AcousticDesign est une gamme de haut-parleurs de premier choix à montage en surface destinés à une installation permanente. Se présentant dans des enceintes robustes en ABS moulé, chaque haut-parleur (à l'exception du AD-S12) a un transformateur 70/100 V pour une utilisation avec des lignes audio distribuées. Le support X-Mount™ et le connecteur de style européen uniques fournis avec chaque haut-parleur AcousticDesign sont conçus pour une flexibilité maximale et une installation rapide. Grâce au support à boule moleté et aux marques d'angle de déploiement discrètes, les installateurs peuvent définir les angles de déploiement rapidement et en toute sécurité. Le connecteur de style européen permet le câblage préalable du système et lorsqu'il est combiné avec le déploiement par enclenchement rapide du haut-parleur sur le support, l'installation s'effectue en une fraction du temps requis par rapport aux modèles concurrents.

Déballage

Contenu du paquet

1. Guide de mise en route rapide
2. Haut-parleur AcousticDesign
3. Connecteur de style européen, 4 broches

4. Couvercle de protection des bornes contre les intempéries

5. Vis cruciformes (4) M4 (couvercle de protection des bornes contre les intempéries)

6. Support X-Mount™

Réglage du sélecteur de prise du transformateur

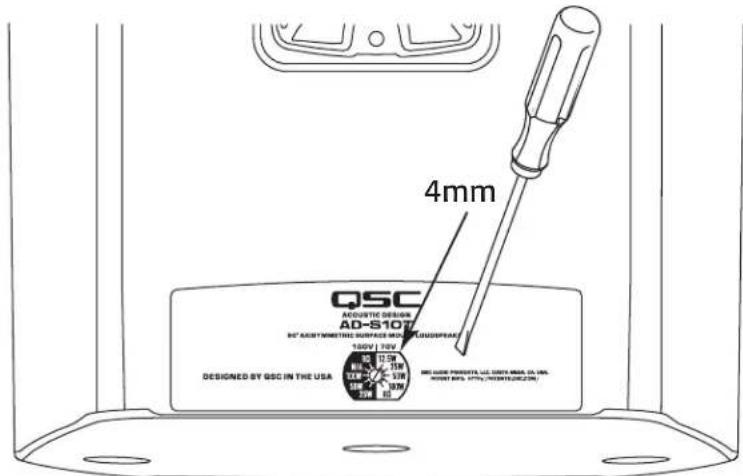

Voir Figure 1.

1. Insérer un tournevis à lame plate de 4 mm dans le trou de prise du transformateur et l'enclencher dans la fente.
2. En position maximale dans le sens des aiguilles d'une montre, le transformateur est en dérivation 8 Ω.

AD-S10T

100 V 70 V
8 Ω8 Ω
Sans objet 100 W
100 W 50 W
50 W 25 W
25 W 12,5 W

• Table 1 -

100V 70V 8Ω 12.5W N/A 25W 100W 50W 50W 100W 25W 8Ω

• Figure 2 -

4mm QSC ACQUSTIC DESIGN AD-S107 8" ARMY MINING SURFACE WITH FLUO/SPRING 100V | 70V DESIGNED BY QSC IN THE USA 80° 12.5W 3.5W 3.7W 3.5W 3.7W 3.5W 3.7W 80° 12.5W 3.5W 3.7W 3.5W 3.7W 80° 12.5W 3.5W 3.7W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.5W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.6W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.7W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.8W 80° 12.9W 80° 12.9W 80° 12.9W 80° 12.9W 80° 12.9W 80° 12.9W 80° 12.9W 80° 12.9W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.0W 80° 13.1W 80° 13.1W 80° 13.1W 80° 13.1W 80° 13.1W 80° 13.1W 80° 13.2W 80° 13.2W 80° 13.2W 80° 13.2W 80° 13.2W 80° 13.2W 80° 13.2W 80° 13.3W 80° 13.3W 80° 13.3W 80° 13.3W 80° 13.3W 80° 13.3W 80° 13.4W 80° 13.4W 80° 13.4W 80° 13.4W 80° 13.4W 80° 13.5W 80° 13.5W 80° 13.5W 80° 13.5W 80° 13.6W 80° 13.6W 80° 13.6W 80° 13.6W 80° 13.7W 80° 13.7W 80° 13.7W 80° 13.7W 80° 13.7W

• Figure 1 -

AD-S8T

100 V 70 V
8 Ω8 Ω
Sans objet 60 W
60 W 30 W
30 W 15 W
15 W 7,5 W

• Table 2 -

Montage des haut-parleurs

Installation du support X-Mount™

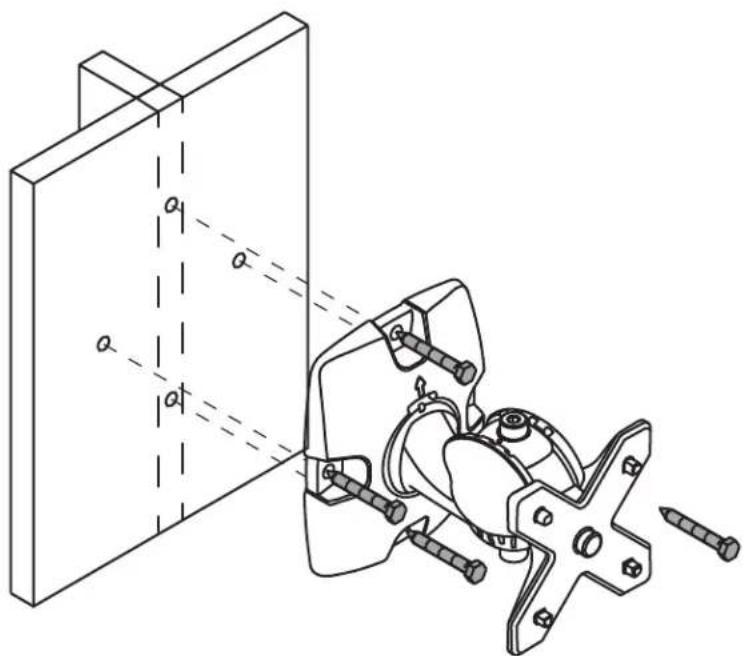

Voir Figure 4.

WARNING!: Installer le système conformément aux codes du bâtiment et réglementations locaux. Faire appel à un installateur professionnel. QSC Audio Products n'est pas responsable des dommages résultant d'une négligence lors de l'installation de tout support ou haut-parleur.

1. Monter sur une surface capable de soutenir le poids du haut-parleur.

Ajustement de l'angle du support X-Mount™

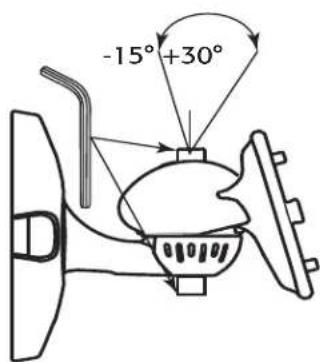

Voir Figure 5.

NOTE: Cette étape peut être effectuée dès maintenant ou après le montage du haut-parleur.

1. Utiliser une clé Allen de 5 mm pour desserrer les vis de réglage.
2. Orienter le support comme nécessaire.

Non disponible dans AD-S6T +/-40°

AVANT
- Figure 5 -

1. Resserrer les vis.

Montage du haut-parleur sur le support

Voir Figure 6.

NOTE: Le haut-parleur peut être placé sur le support dans TOUTE direction (haut, bas, gauche, droite).

1. Aligner la fente en X sur le support X-Mount™ et pousser le haut-parleur sur le support. (1)
2. Une fois qu'il est calé, abaisser le haut-parleur pour le bloquer sur le support. (2)
3. (Facultatif) Enlever et conserver l'onglet de sécurité (3) ; tirer droit. Pour enlever le haut-parleur, réinstaller l'onglet de sécurité, enfoncer, puis retirer le haut-parleur.

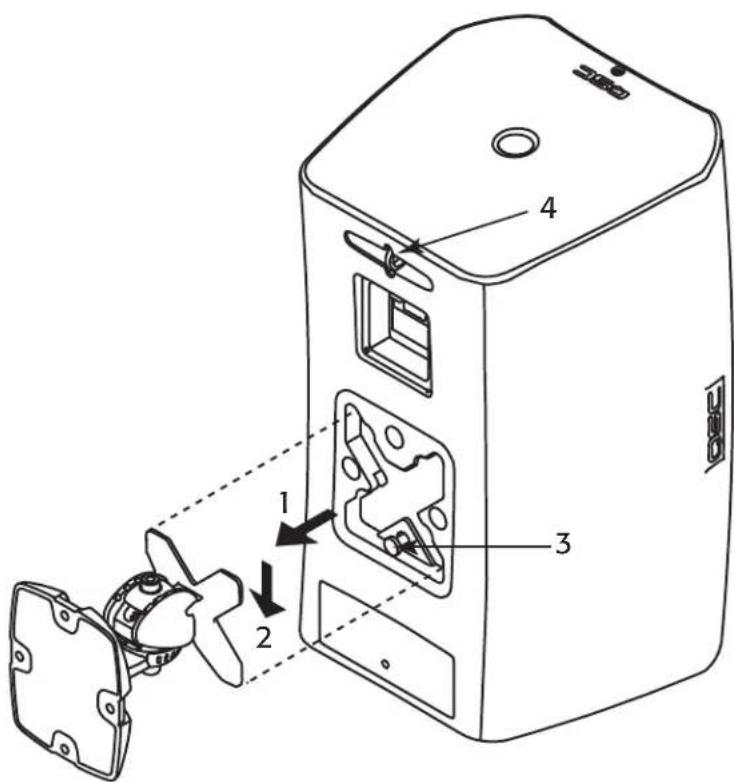

Fixation d'un cordon de sécurité (non fourni)

WARNING!: NE PAS connecter le cordon au support de montage ni aux vis qui le fi xent.

1. Il est recommandé d'attacher un cordon de sécurité de l'anneau de sécurité (4) à l'arrière du haut-parleur en un point du mur qui est structurellement suffi sont pour supporter le poids du haut-parleur en cas de chute de celui-ci.

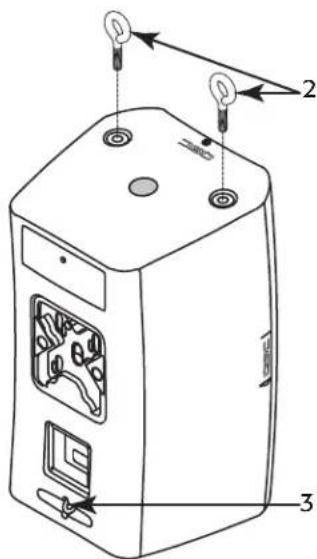

Suspension du haut-parleur

Voir Figure 7.

WARNING!: Suspendre le haut-parleur conformément aux codes du bâtiment et réglementations locaux. Faire appel à un installateur professionnel. QSC Audio Products décline toute responsabilité en cas de dommages relevant d'une négligence lors de l'installation du haut-parleur ou du câble de sécurité.

Les haut-parleurs AcousticDesign (modèles AD-S8T, AD-S10T et AD-S12) peuvent être suspendus en utilisant le point de rétraction et les boulons à œil M10 installés en bas des enceintes.

NOTE: La suspension du haut-parleur de graves à l'horizontale positionne la HF plus près de celui qui écoute et améliore la réponse aux graves en cas de fixation contre le plan du plafond et du mur.

1. Enlever les 2 obturateurs M10 (non illustrés) du dessous de l'enceinte.
2. Installer deux boulons à œil M10 -1,5 (2) (accessoire M10 Kit-C) aux points d'installation M10 sous l'enceinte.
3. Attacher un câble approprié à l'anneau de sécurité (3) pour le point de rétraction.

Montage du haut-parleur sur support à berceau

Outre les méthodes de montage décrites plus haut, le haut-parleur peut être monté à l'aide du kit de montage sur support à berceau en option. Voir les instructions fournies dans le kit. Pour des informations, voir « Caractéristiques techniques » à la page 12.

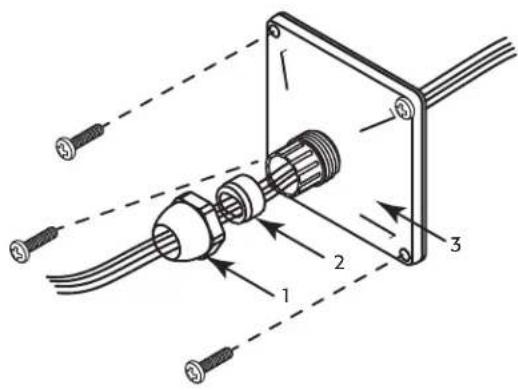

Installation du couvercle de protection contre les intempéries (facultatif)

Voir Figure 8.

1. Glisser l'écrou (1), le joint de compression (2) et le couvercle/joint anti-intempéries (3) sur le câblage du haut-parleur.
2. Terminer le câblage à l'aide du connecteur de style européen ; voir « Câblage du haut-parleur » à la page 6.
3. Installer le connecteur de style européen.
4. Glisser le couvercle/joint anti-intempéries (3) jusqu'à côté du boîtier des branchements et utiliser une petite longueur de câble, sous le couvercle, pour fournir une bride anti-tension.
5. Attacher le couvercle à l'enceinte avec quatre vis (fournies).
6. Glisser le joint de compression (2) sous le couvercle.
7. Glisser l'écrou sur le couvercle et serrer.

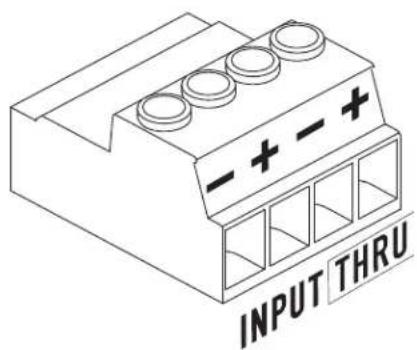

Câblage du haut-parleur

Utiliser un câble calibre 12, comme il convient. Voir Figure 9.

1. Si le couvercle de protection contre les intempéries est utilisé, s'assurer que le câblage est inséré à travers ses trois parties et dans l'ordre préconisé.
2. Installer les fils négatif et positif sur les pôles +/- INPUT. Serrer les vis serre-fils.
3. Insérer les fils de branchement en guirlande dans les pôles +/- THRU, comme illustré. Ces fils vont au haut-parleur suivant qui est branché en guirlande.

Retrait du haut-parleur

1. S'assurer que tout le câblage est déconnecté et le cordon de sécurité enlevé.
2. Si l'onglet de sécurité n'a PAS été enlevé en bas du support du haut-parleur, appuyer sur l'onglet et glisser le haut-parleur dans la direction opposée de l'installation.
3. Si l'onglet de sécurité a été enlevé, le réinsérer ou utiliser une petite tige (<4 mm) pour pousser et libérer le verrou du support.

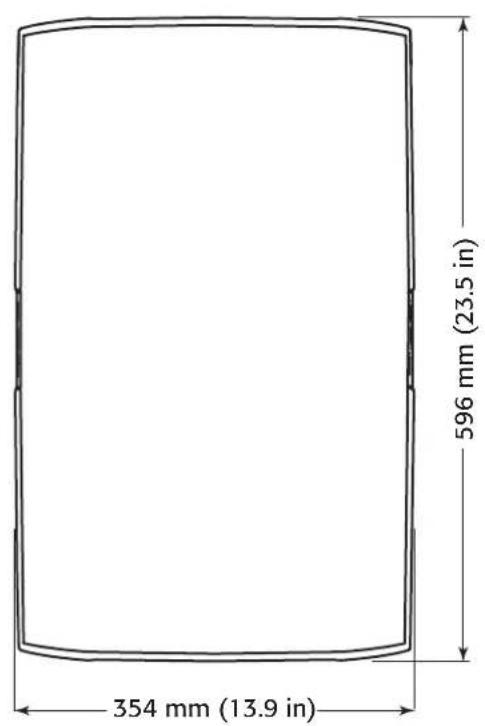

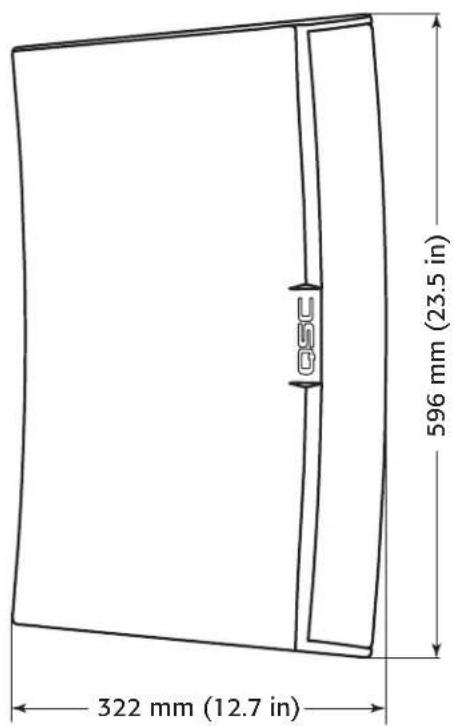

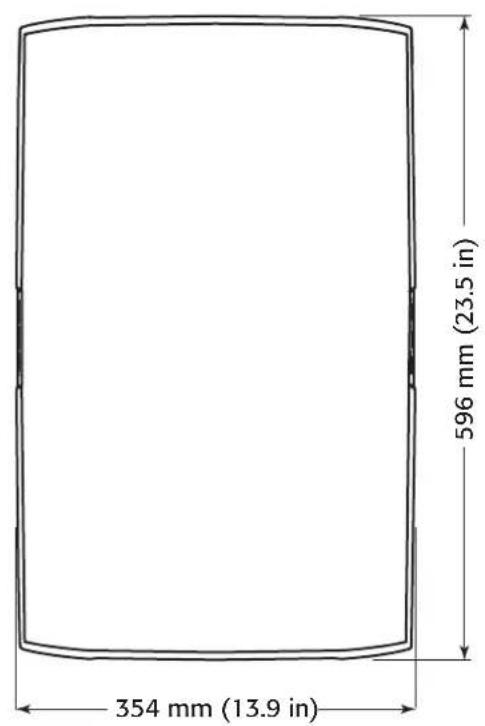

Dimensions du AD-S12

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 10 -

FR

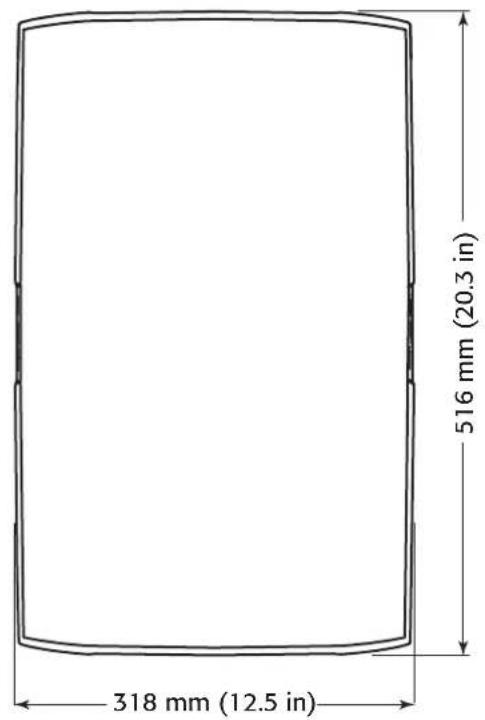

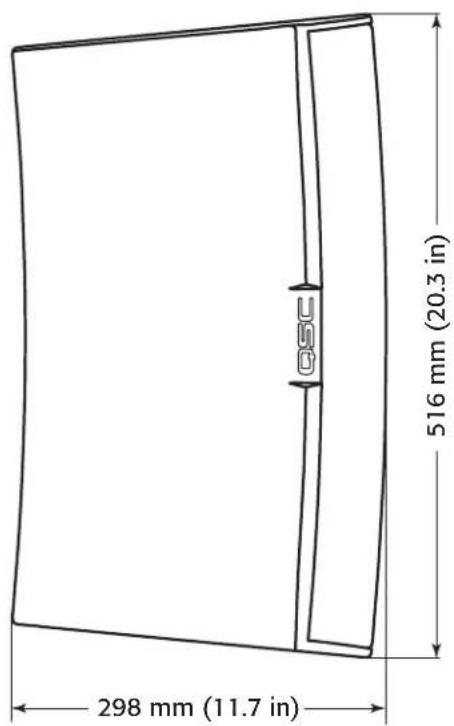

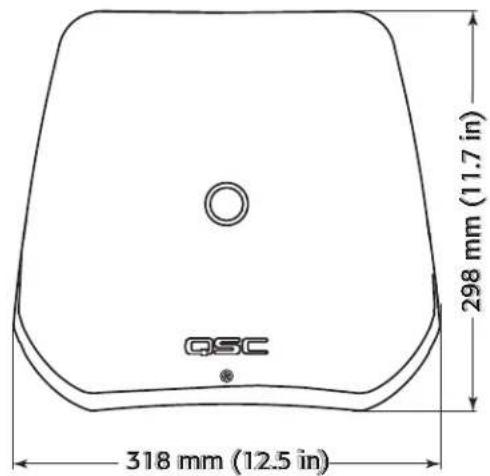

Dimensions du AD-S10T

318 mm (12.5 in) 516 mm (20.3 in)

QSC 318 mm (12.5 in) 298 mm (11.7 in)

FR

298 mm (11.7 in) 516 mm (20.3 in)

• Figure 11 -

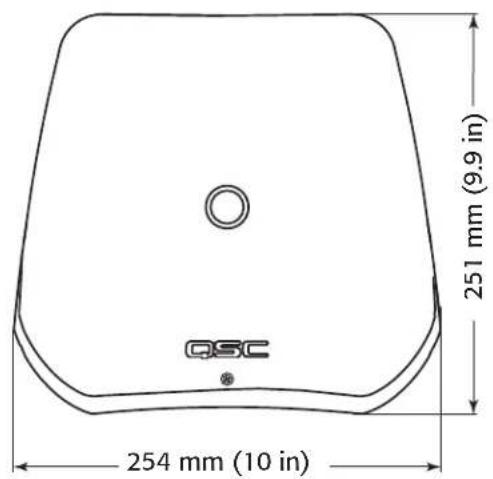

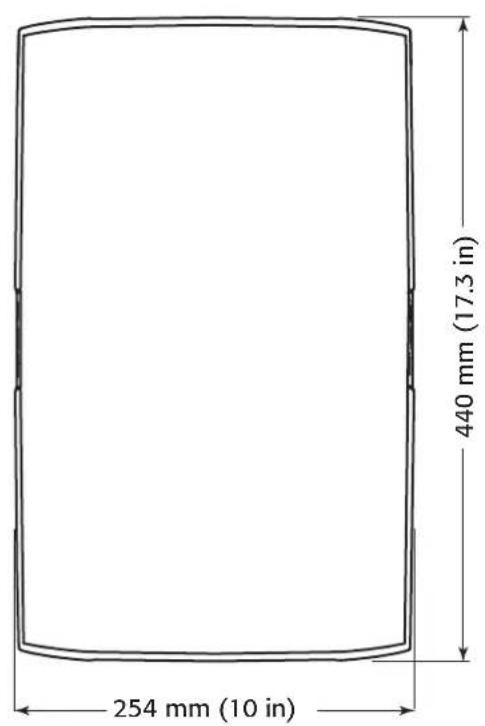

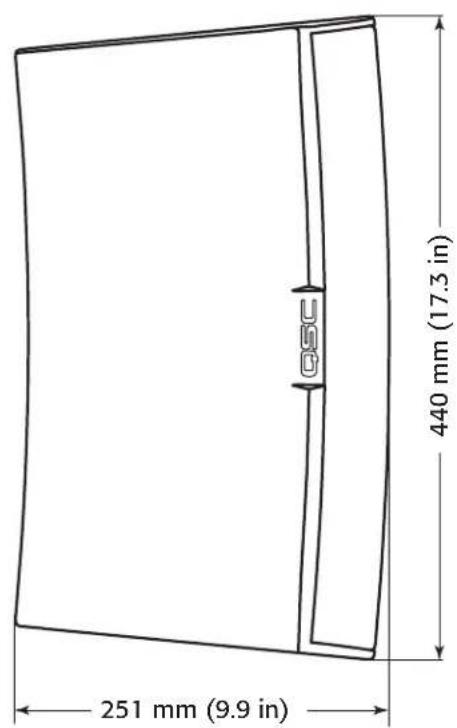

Dimensions du AD-S8T

254 mm (10 in) 440 mm (17.3 in)

254 mm (10 in) 251 mm (9.9 in) QSC

QSC 440 mm (17.3 in) 251 mm (9.9 in)

• Figure 12 -

FR

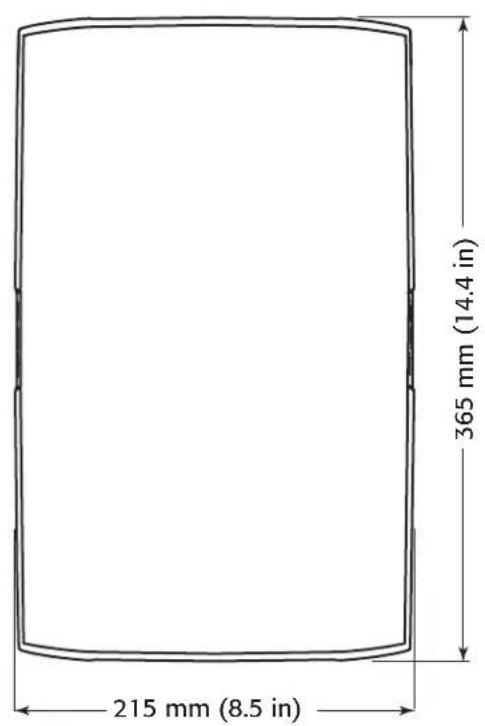

Dimensions du AD-S6T

215 mm (8.5 in) 365 mm (14.4 in)

215 mm (8.5 in) QSC 215 mm (8.5 in)

FR

QSC 365 mm (14.4 in) 215 mm (8.5 in)

• Figure 13 -

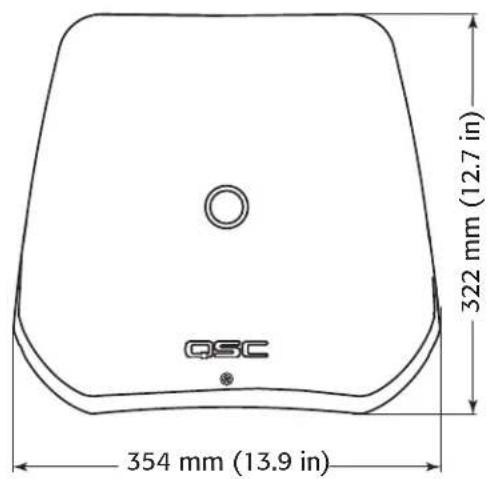

Dimensions du AD-S112sw

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 14 -

FR

Caractéristiques techniques
AD-S6T AD-S8T AD-S10T

Configuration	Bidirectionnel 15,2 cm avec transformateur	Bidirectionnel 20,3 cm avec transformateur	Bidirectionnel 25,4 cm avec transformateur
Plage de fréquence effi cace (-10 dB)1	60 - 20 kHz 55 - 20 kHz 50 - 19 kHz
Tension / puissance nominales2	35 Vrms / 150 W 40 Vrms / 200 W 45 Vrms / 250 W
Sensibilité bande large3	89 dB SPL 90 dB SPL 92 dB SPL
Angle de couverture (-6 dB)4	105° 105°° 90°°
Facteur de directivité (Q) 5	7	10
Indice de directivité	7 dB 9 dB	10 dB
SPL continu maximum (1 m)5	110 dB	113 dB	116 dB
SPL maximum (1 m)3	116 dB	119 dB	122 dB
Impédance nominale	8Ω	8Ω	8Ω
Puissance d'amplifi cateur recommandée	300 W	400 W	500 W
Prise de transformateur 70 V	60, 30, 15, 7,5 W et dérivation 8 Ω	60, 30, 15, 7,5 W et dérivation 8 Ω	100, 50, 25, 12,5 W et dérivation 8 Ω
Prise de transformateur 100 V	60, 30, 15 W et dérivation 8 Ω	60, 30, 15 W et dérivation 8 Ω	100, 50, 25 W et dérivation 8 Ω
Transducteur de hautes fréquences	Haut-parleur d'aigus à dôme en soie de 25 mm / pavillon acoustique à bobine acoustique de 25 mm chargé	Étage d'attaque de compression sortie 25 mm / bobine acoustique 35 mm	Étage d'attaque de compression sortie 25 mm / bobine acoustique 35 mm
Transducteur de basses fréquences	Haut-parleur de graves à membrane en papier résistant aux intempéries de 15,2 cm, bobine acoustique 38 mm	Haut-parleur de graves à membrane en papier résistant aux intempéries de 20,3 cm, bobine acoustique 50 mm	Haut-parleur de graves à membrane en papier résistant aux intempéries de 25,4 cm, bobine acoustique 64 mm
Connecteur d'entrée	Connecteur de style européen avec sortie parallèle
Détails de l'enceinte
Matériau	Polymère ABS
Finition	Peinture noire RAL 9011 ou blanche RAL 9010
Grille	Aluminium à revêtement en poudre
Matériau du X-Mount	Aluminium à revêtement en poudre
Indice de protection	Conforme à IP-54 pour la résistance aux poussières et aux projections.
Environnement d'utilisation	Conçu pour une utilisation à l'intérieur ou l'extérieur
Plage de température (fonctionnement)	-20 à 50 °C
Tests - qualifié pour une utilisation à l'extérieur d'après les essais suivants :	Test de corrosion accélérée au chlore : MIL-STD-B10G Méthode 509.5 pendant 100 h Humidité : MIL-STD-B10G méthode 507.5, cycle naturel B2, forte HR cyclique pendant 7 jours Températures min. et max. : test conforme aux normes internes à QSC entre -20 et 50°C
Poids (net)	6,2 kg	11 kg	14 kg
Dimensions (HxlxP)	365 mm x 215 mm x 215 mm	440 mm x 254 mm x 251 mm	516 mm x 318 mm x 298 mm
Accessoires fournis	Système X-MountTM, connecteur de style européen, couvercle de panneau d'entrée	Système X-MountTM, connecteur de style européen	Système X-MountTM, connecteur de style européen
Accessoires	Sans objet	Kit de support à berceau - YMS8T-WHT / YMS8T-BLK M10 Kit-C	Kit de support à berceau - YMS10T-WHT / YMS10T-BLK M10 Kit-C

1 Champ libre, -10 dB de la sensibilité paraxiale

2 CEI60268-1 - signal bruyant pendant 2 h

3 Sensibilité en champ libre paraxiale, 2,83 V, 1 m

4 Angle de couverture mesuré avec bande passante de 3 à 10 kHz

5 Calculé à partir de la tension de bruit et de la sensibilité nominales

Caractéristiques techniques
AD-S12 AD-S112sw

Confi guration Bidirectionnel 30,5 cm Caisson d'extrêmes graves à rayonnement direct de 30,5 cm
Plage de fréquence effi cace (-10 dB)	52 - 20 kHz 30 - 135 Hz
Tension / puissance nominales2	50 Vrms / 300 W 50 Vrms / 300 W
Sensibilité bande large395 dB SPL 90 dB SPL
Angle de couverture (-6 dB)4	75°° M10 Kit-C
Facteur de directivité (Q) 12 Sans objet
Indice de directivité 11 dB	Sans objet
SPL continu maximum (1 m)5	120 dB	115 dB
SPL maximum (1 m)5	126 dB	121 dB
Impédance nominale	8Ω	8 Ω
Puissance d'amplifi cateur recommandée	600 W	600 W
Prise de transformateur 70 V	Sans objet	Sans objet
Prise de transformateur 100 V	Sans objet	Sans objet
Transducteur de hautes fréquences	Étage d'attaque de compression sortie 25 mm / bobine acoustique 35 mm	Sans objet
Transducteur de basses fréquences	Haut-parleur de graves à membrane en papier résistant aux intempéries de 30,4 cm, bobine acoustique 64 mm	Haut-parleur de graves à membrane en papier résistant aux intempéries de 30,5 cm, bobine acoustique 64 mm
Connecteur d'entrée	Connecteur de style européen avec sortie parallèle
Détails de l'enceinte
Matériau	Polymère ABS
Finition	Peinture noire RAL 9011 ou blanche RAL 9010	Peinture noire RAL 9011
Grille	Aluminium à revêtement en poudre
Matériau du support à berceau	Acier galvanisé à revêtement en poudre
Indice de protection	Conforme à IP-54 pour la résistance aux poussières et aux projections.
Environnement d'utilisation	Conçu pour une utilisation à l'intérieur ou l'extérieur
Plage de température (fonctionnement)	-20 à 50 °C
Tests - qualifié é pour une utilisation à l'extérieur d'après les essais suivants :	Test de corrosion accélérée au chlore : MIL-STD-810G Méthode 509.5 pendant 100 h Humidité : MIL-STD-810G méthode 507.5, cycle naturel B2, forte HR cyclique pendant 7 jours Températures min. et max. : test conforme aux normes internes à QSC entre -20 et 50°C
Poids (net)	16 kg	13,2 kg
Dimensions (HxlxP)	596 mm x 354 mm x 323 mm	596 mm x 354 mm x 322 mm
Accessoires fournis	Système X-MountTM, connecteur de style européen	596 mm x 354 mm x 323 mm
Accessoires	Kit de support à berceau - YMS12-WHT / YMS12-BLK M10 Kit-C	M10 Kit-C

1 Champ libre, -10 dB de la sensibilité paraxiale
2 CEI60268-1 - signal bruyant pendant 2 h
3 Sensibilité en champ libre paraxiale, 2,83 V, 1 m

4 Angle de couverture mesuré avec bande passante de 3 à 10 kHz

5 Calculé à partir de la tension de bruit et de la sensibilité nominales

QSC™

Adresse :

Costa Mesa, CA 92626-1468, États-Unis

Téléphone :

Standard : [phone]

Ventes & Marketing : [phone] ou numéro vert (États-Unis seulement) [phone]

Service clientèle : [phone] ou numéro vert (États-Unis seulement) [phone]

Télécopieur :

Fax Ventes & Marketing : [phone]

Fax Service clientèle : [phone]

Site Web :

www.qsc.com

E-mail:

[e-mail]

[e-mail]

Serie AcousticDesign™

Bedienungsanleitung
