BEDIENUNGSANLEITUNG AcousticDesign ADS32T QSC

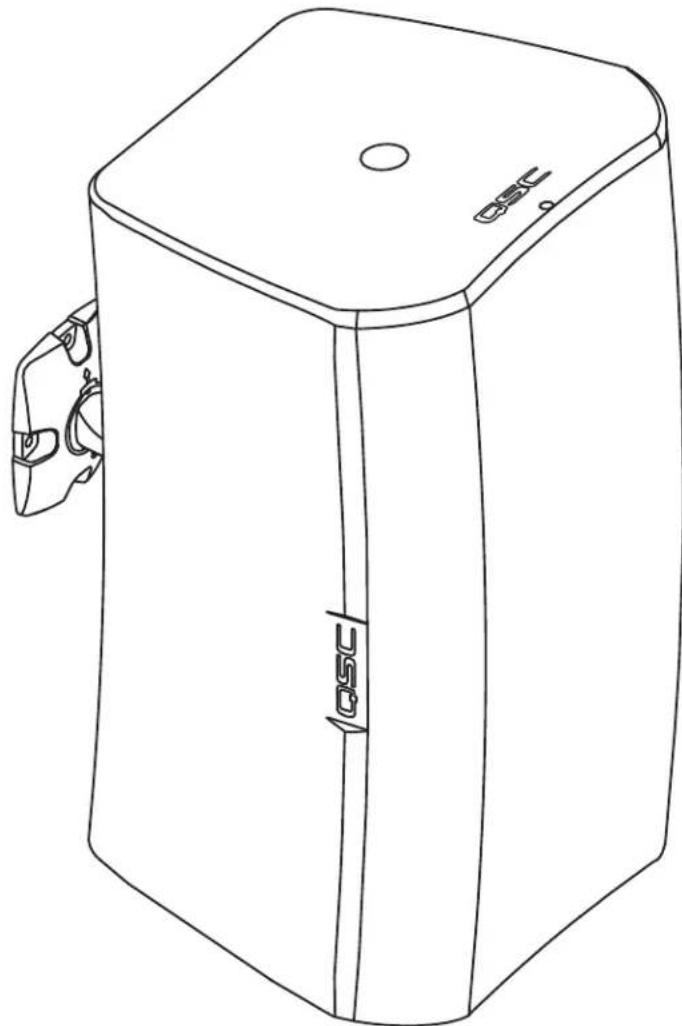

AD-S6T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 6 Zoll, mit 70/100-V-Transformer AD-S8T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 8 Zoll, mit 70/100-V-Transformer AD-S10T – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 10 Zoll, mit 70/100-V-Transformer AD-S12 – Zweiweg-Vordergrund/Hintergrund-Lautsprecher, 12 Zoll AD-S112sw – Direktstrahler-Subwoofer, 12 Zoll

ERLÄUTERUNG DER SYMBOLE

Der Begriff ACHTUNG! kennzeichnet Anweisungen, die die persönliche Sicherheit betreffen. Werden die Anweisungen nicht befolgt, können Körperverletzungen oder tödliche Verletzungen die Folge sein.

Der Begriff VORSICHT! kennzeichnet Anweisungen, die mögliche Geräteschäden betreffen. Werden diese Anweisungen nicht befolgt, können Geräteschäden verursacht werden, die eventuell nicht von der Garantie gedeckt sind.

Der Begriff WICHTIG! kennzeichnet Anweisungen oder Informationen, die zur erfolgreichen Durchführung des Verfahrens unerlässlich sind.

Der Begriff HINWEIS verweist auf weitere nützliche Informationen.

NOTE: Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandensein nicht isolierter, gefährlicher Spannungen innerhalb des Gehäuses aufmerksam machen, die stark genug sein können, um einen elektrischen Schlag zu verursachen.

NOTE: Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Sicherheits-, Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen.

WICHTIGE SICHERHEITSHINWEISE

WARNING!: Zur Vermeidung von Bränden und Stromschlägen darf diese Ausrüstung weder Regen noch Feuchtigkeit ausgesetzt werden.

WARNING!: Ein Lautsprecher kann zwar auch von einer einzigen Person angehoben werden; es muss jedoch unbedingt auf den Gebrauch der richtigen Hebetechniken geachtet werden. Empfohlene Lektüre: OSHA Technical Manual on Back Disorders and Injuries (in englischer Sprache)

(http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2).

• Diese Anleitung gut aufbewahren.
- Alle Warnhinweise beachten.
- Alle Anweisungen befolgen.
- Nur mit einem trockenen Tuch reinigen.
- Nicht in der Nähe von Wärmequellen wie Heizkörpern, Warmluftschiebern, Öfen oder anderen Geräten (einschließlich Verstärkern) aufstellen, die Wärme abstrahlen.
- Nur vom Hersteller spezifi ziertes Zubehör verwenden.
- Wartungsarbeiten nur von qualifi ziertem Instandhaltungspersonal ausführen lassen.
- Alle anwendbaren örtlichen Vorschriften beachten.
- In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollten Sie einen qualifizierten Techniker hinzuziehen.

Einführung

Die Serie AcousticDesign ist eine Reihe hochwertiger, oberflächenmontierter und für eine permanente Installation vorgesehener Lautsprecher. Jeder der in einem robusten ABS-Spritzgussgehäuse untergebrachten Lautsprecher (mit Ausnahme der Modelle AD-S12 und AD S112sw) besitzt einen 70/100-V-Transformator zur Verwendung mit verteilten Audioleitungen. Die im Lieferumfang jedes AcousticDesign-Lautsprechers enthaltene X-Mount™ Spezialhalterung mit Euro-Stecker bietet maximale Flexibilität und ermöglicht ein schnelles Installieren. Dank einer gerändelten Kugelhalterung und diskret angebrachter Winkelmarkierungen kann der Einbautechniker schnell und sicher den Lautsprecher-Feststellwinkel einstellen. Der Euro-Stecker ermöglicht ein Vorverdrahten des Systems; durch das schnelle Einrasten des Lautsprechers in der Halterung lässt sich die Installation in einem Bruchteil der Zeit erledigen, die für Konkurrenzmodelle erforderlich ist.

Auspacken

Lieferumfang

1. Schnellstartanleitung
2. AcousticDesign-Lautsprecher

3. 4-poliger Euro-Stecker

4. Klemmenleisten-Witterungsschutz

5. Kreuzschlitzschrauben (4) M4 (Klemmenleisten-Witterungsschutz)
6. X-Mount™ Halterung (Hornhalterung für AD-S112sw)

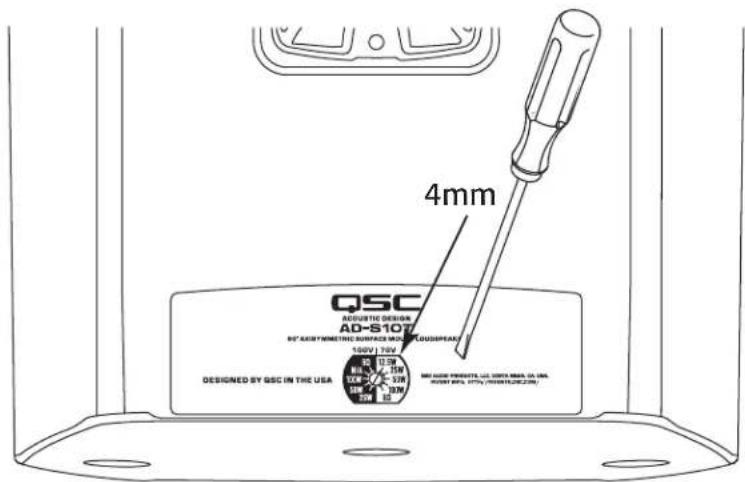

Einstellen des Transformator-Stufenwahlschalters

Siehe Abbildung 1.

1. Führen Sie einen 4-mm-Flachschraubendreher in die Öffnung des Transformator-Stufenwahlschalters ein und stecken Sie ihn in den Schlitz zum Drehen des Schalters.
2. Bei einer vollen Umdrehung im Uhrzeigersinn befinet sich der Transformator in der 8-Ω-Umgehungsstellung.

AD-S10T

100 V 70 V
8 Ω8 Ω
- 100 W
100 W 50 W
50 W 25 W
25 W 12,5 W

100V | 70V 8Ω 12.5W N/A 25W 100W 50W 50W 100W 25W 8Ω

• Figure 2 -
• Table 1 -

Montage der Lautsprecher

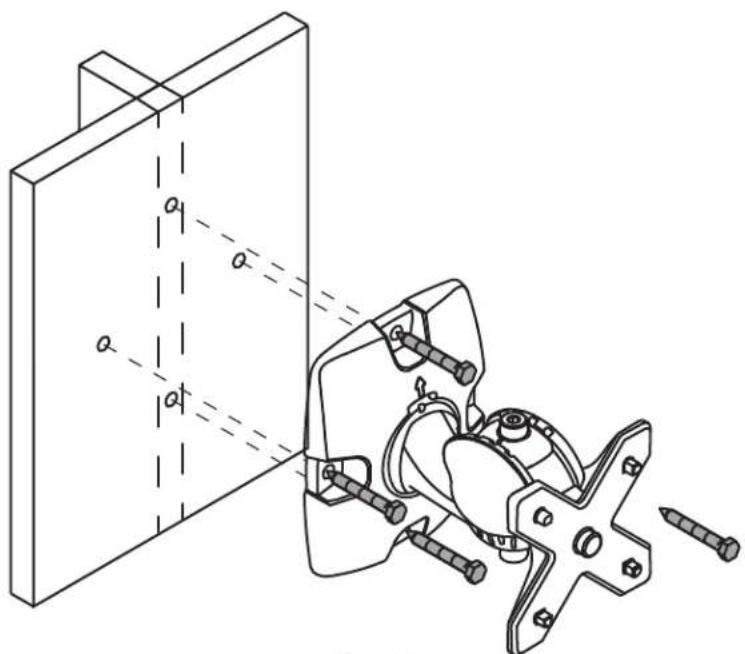

Einbau der X-Mount™ Halterung

Siehe Abbildung 4.

WARNING!: Montieren Sie das System nach den örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products ist für keine Schäden verantwortlich, die auf eine fahrlässige Montage von Halterungen oder Lautsprechern zurückzuführen sind.

1. Montieren Sie den Lautsprecher auf einer Oberfläche, die sein Gewicht aufnehmen kann.

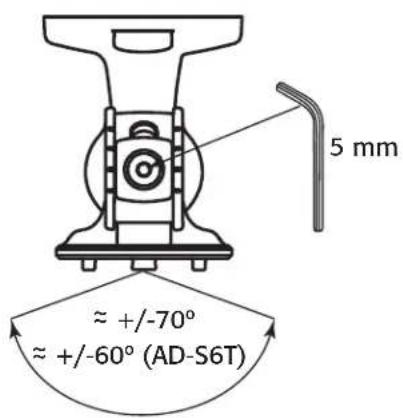

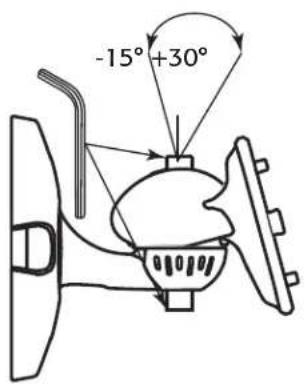

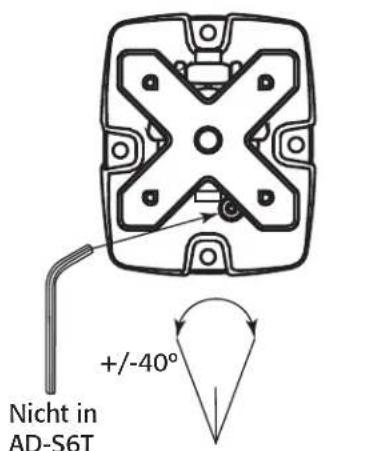

Einstellen des Winkels der X-Mount™ Halterung

Siehe Abbildung 5.

NOTE: Dieser Schritt kann jetzt gleich oder nach der Montage des Lautsprechers durchgeführt werden.

1. Lockern Sie die Positionsverriegelungsschrauben mit einem 5-mm-Inbusschlüssel.
2. Richten Sie die Halterung nach Bedarf aus.
3. Ziehen Sie die Positionsverriegelungsschrauben wieder an.

-15°+30°

SEITE

5 mm ≈ +/-70° ≈ +/-60° (AD-S6T)

OBEN

VORDERSEITE
- Figure 5 -

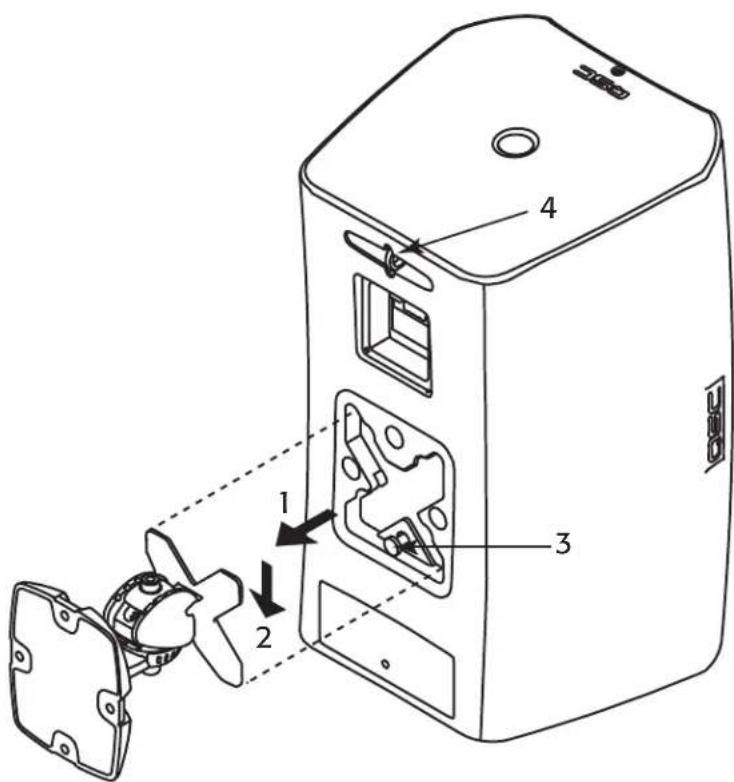

Montage des Lautsprechers an der Halterung

Siehe Abbildung 6.

NOTE: Der Lautsprecher kann in jeder beliebigen Ausrichtung (nach oben/unten/links/rechts) auf der Halterung befestigt werden.

1. Richten Sie die X-förmige Vertiefung mit der X-Mount™ Halterung aus und drücken Sie den Lautsprecher auf die Halterung. (1)
2. Ziehen Sie den Lautsprecher nach dem Einsetzen in die Halterung nach unten, um ihn in der Halterung zu verriegeln. (2)
3. (Optional) Ziehen Sie den Sicherheitsbolzen (3) gerade heraus und heben Sie ihn gut auf. Wenn der Lautsprecher entfernt werden soll, bringen Sie den Sicherheitsbolzen wieder an, drücken ihn hinein und nehmen den Lautsprecher ab.

Befestigen eines Haltegurts (nicht im Lieferumfang enthalten)

WARNING!: Verbinden Sie den Haltegurt NICHT mit der Montagehalterung oder den Schrauben, mit denen diese befestigt ist.

• Figure 6 -

• Es wird empfohlen, den Haltegurt vom Sicherungsring (4) auf der Rückseite des Lautsprechers zu einer zur Bausubstanz gehörenden Position an der Wand zu führen, die den Lautsprecher im Falle einer Herunterfallens festhalten kann.

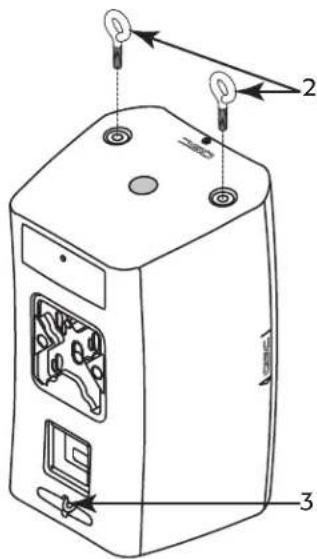

Aufhängen des Lautsprechers

Siehe Abbildung 7.

WARNING!: Beachten Sie beim Aufhängen des Lautsprechers die örtlichen Bauvorschriften. Engagieren Sie einen lizenzierten Auftragsnehmer oder einen fachkundigen Techniker. QSC Audio Products is nicht verantwortlich für Schäden durch einen fahrlässigen Einbau von Aufhängungskabeln oder Lautsprechern.

Die AcousticDesign-Lautsprecher (Modelle AD-S8T, AD-S10T und AD-S12) können am Rückziehpunkt und den M10-Ösen aufgehängt werden, die Sie in den Boden des Gehäuses einschrauben.

NOTE: Beim Aufhängen des Gehäuses mit der Woofer-Seite nach oben befi ndet sich die Hochfrequenzseite näher am Zuhörer und wird der Bass-Frequenzgang bei einer Anbindung an die Decken- und Wandebene verbessert.

1. Entfernen Sie die 2 M10-Stecker (nicht abgebildet) vom Boden des Lautsprechergehäuses.
2. Schrauben Sie die beiden M10 -1.5 Ösen (2) (Zubehör M10 Kit-C) in die M10-Einbaulöcher im Boden des Lautsprechergehäuses ein.
3. Befestigen Sie ein geeignetes Kabel am Haltegurt-Sicherungsring (3) für den Rückziehpunkt.

Montage des Lautsprechers an der Jochhalterung

Zusätzlich zu den oben beschriebenen Montagemethoden können Sie den Lautsprecher auch mithilfe des optional erhältlichen Jochmontage-Kits anbringen. Beachten Sie die entsprechende Anleitung im Joch-Kit. Relevante Hinweise finden Sie im Abschnitt „Technische Daten“ auf Seite 12.

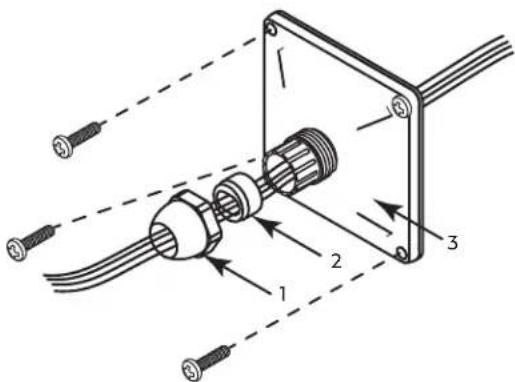

Anbringen der Witterungsabdeckung (optional)

Siehe Abbildung 8.

1. Schieben Sie die Mutter (1), die Kompressionsdichtung (2) und die Witterungsabdeckung/Dichtung (3) über die Leiter für den Lautsprecher.
2. Schließen Sie die Leiter im Euro-Stecker ab – siehe „Verdrahten des Lautsprechers“ auf Seite 6
3. Bringen Sie den Euro-Stecker an.
4. Schieben Sie die Witterungsabdeckung/Dichtung (3) nach oben neben den Anschlusskasten; sorgen Sie mit einer kurzen Kabellänge im Innern der Abdeckung für die erforderliche Zugentlastung.
5. Befestigen Sie die Witterungsabdeckung mit vier (im Lieferumfang enthaltenen) Schrauben am Gehäuse.
6. Schieben Sie die Kompressionsdichtung (2) in die Schraubbuchse der Witterungsabdeckung.
7. Schieben Sie die Mutter über die Schraubbuchse der Witterungsabdeckung und ziehen Sie sie fest.

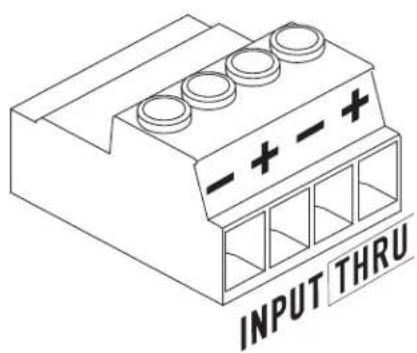

Verdrahten des Lautsprechers

Verwenden Sie zum Verdrahten des Lautsprechers ein Kabel mit einem max. Leiterquerschnitt von AWG 12 (2,052 mm). Siehe Abbildung 9.

1. Achten Sie bei Gebrauch der optionalen Witterungsabdeckung darauf, dass die Verdrahtung in der richtigen Reihenfolge durch alle drei Teile der Abdeckung geführt wird.
2. Schließen Sie den negativen und positiven Leiter wie gezeigt an INPUT (Eingang) +/- an. Ziehen Sie die Drahtklammerschrauben an.
3. Schließen Sie die Daisy-Chain-Leiter wie gezeigt an THRU (Durchgang) +/- an. Diese Leiter führen zum nächsten Lautsprecher in der Kette („Daisy Chain“).

Entfernen des Lautsprechers

1. Stellen Sie sicher, dass alle Leiter abgetrennt sind und der Haltegurt entfernt wurde.
2. Wenn der Sicherheitsbolzen unten in der Lautsprecherhalterung NICHT entfernt wurde, drücken Sie den Bolzen nach innen und schieben den Lautsprecher in die dem Einbauverfahren entgegengesetzte Richtung.
3. Wenn der Sicherheitsbolzen entfernt wurde, setzen Sie ihn wieder ein oder führen Sie einen kleinen Stab (<4 mm) ein und entriegeln Sie damit die Montagesperre.

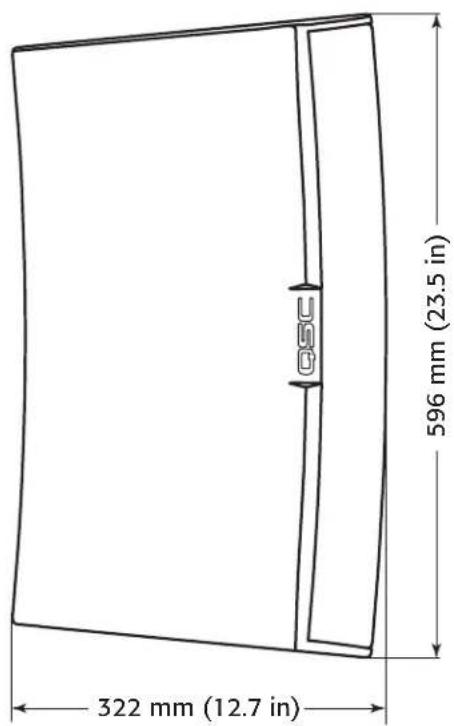

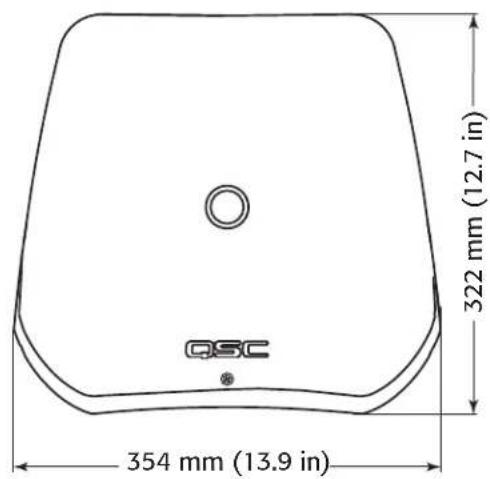

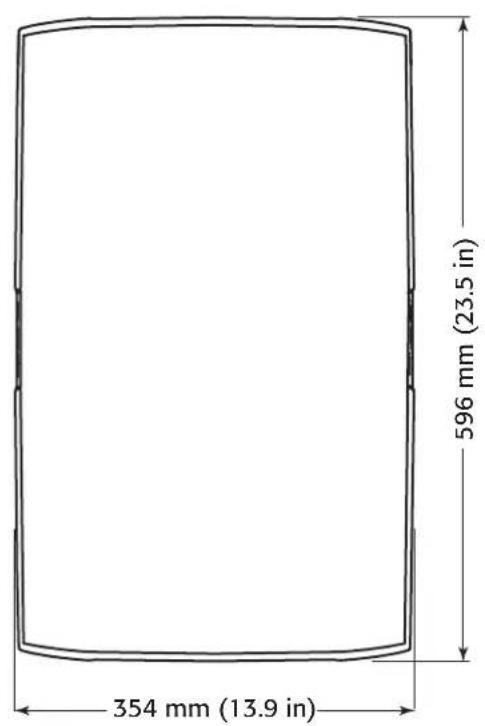

AD-S12 - Abmessungen

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 10 -

DE

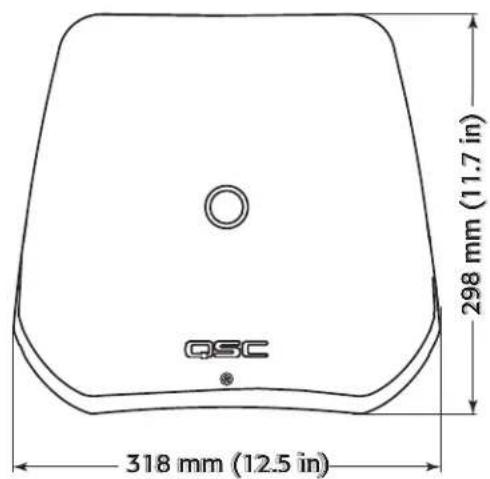

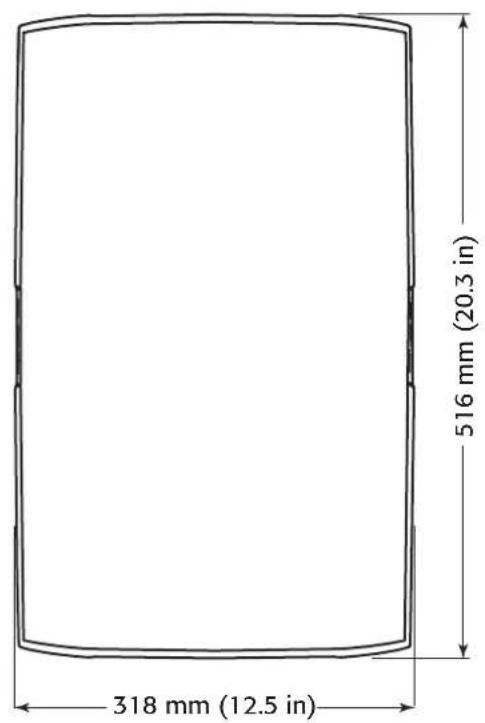

AD-S10T - Abmessungen

318 mm (12.5 in) 516 mm (20.3 in)

QSC 318 mm (12.5 in) 298 mm (11.7 in)

DE

298 mm (11.7 in) 516 mm (20.3 in)

• Figure 11 -

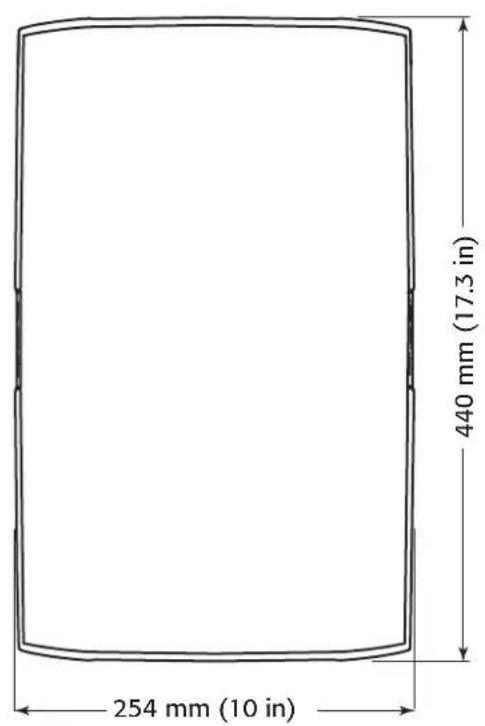

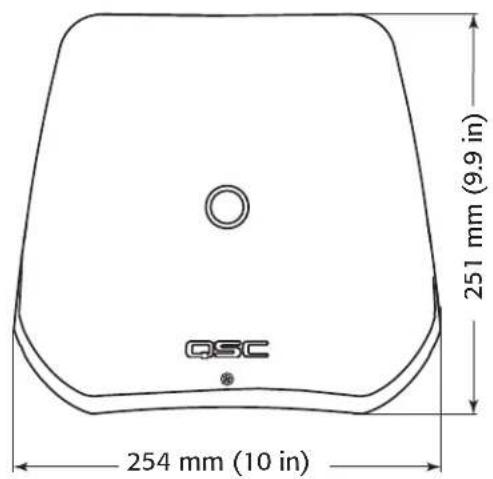

AD-S8T - Abmessungen

254 mm (10 in) 440 mm (17.3 in)

254 mm (10 in) 251 mm (9.9 in) QSC

251 mm (9.9 in) 440 mm (17.3 in)

• Figure 12 -

DE

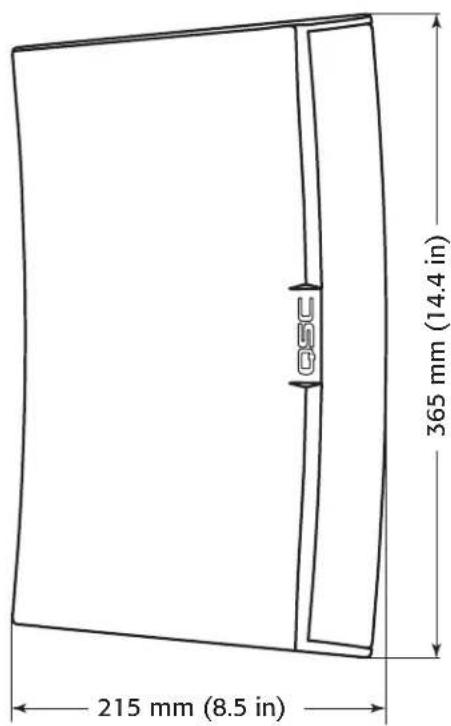

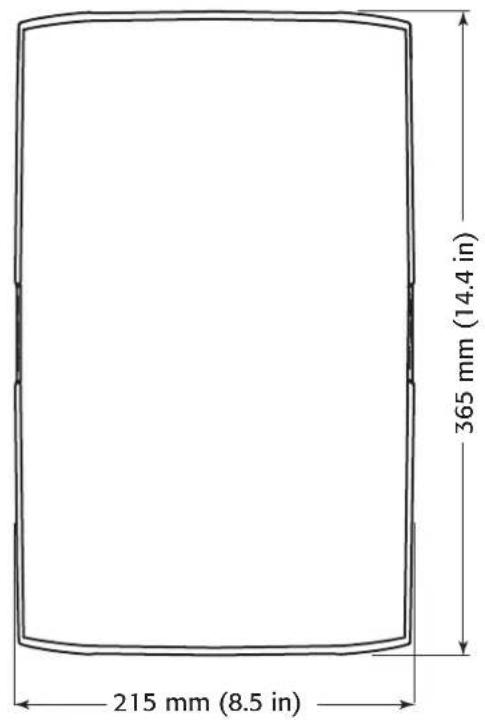

AD-S6T - Abmessungen

215 mm (8.5 in) 365 mm (14.4 in)

215 mm (8.5 in) QSC 215 mm (8.5 in)

DE

215 mm (8.5 in) 365 mm (14.4 in)

• Figure 13 -

AD-S112sw - Abmessungen

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 14 -

DE

Technische Daten
AD-S6T AD-S8T AD-S10T

Konfi guration 6 Zoll, 2-Weg mit Transformator 8 Zoll, 2-Weg mit Transformator 10 Zoll, 2-Weg mit Transformator
Effektiver Frequenzbereich (-10 dB)1	60 - 20 kHz 55 - 20 kHz 50 - 19 kHz
Nennspannung/-leistung2	35 V(eff) / 150 W 40 V(eff) / 200 W 45 V(eff) / 250 W
Breitbandempfändlichkeit2	89 dB SPL 90 dB SPL 92 dB SPL
Abstrahlwinkel (-6 dB)4	105° 105° 90°
Richtungsfaktor (Q) 57 10
Richtungsmaß 7 dB 9 dB	10 dB
Maximaler kontinuierlicher Schalldruck (1 m)5	110 dB	113 dB	116 dB
Maximaler Spitzenschalldruck (1 m)5	116 dB	119 dB	122 dB
Nominelle Impedanz	8Ω	8Ω	8Ω
Empfohlene Verstärkerleistung	300 W	400 W	500 W
Transformatorstufe 70 V	60, 30, 15, 7,5 W und 8-Ω-Umgehung	60, 30, 15, 7,5 W und 8-Ω-Umgehung	100, 50, 25, 12,5 W und 8-Ω-Umgehung
Transformatorstufe 100 V	60, 30, 15, 15 W und 8-Ω-Umgehung	60, 30, 15, 15 W und 8-Ω-Umgehung	100, 50, 25 W und 8-Ω-Umgehung
Hochfrequenzwandler	1-Zoll-Seidenkalotten-Hochtöner / 1-Zoll-Schwingspule, horngeladen	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber
Niederfrequenzwandler	Witterungsbeständiger 6-Zoll-Papier-Membran-Woofer, 38-mm-Sprachspule	Witterungsbeständiger 8-Zoll-Papier-Membran-Woofer, 50-mm-Sprachspule	Witterungsbeständiger 10-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule
Eingangsanschluss	Euro-Stecker mit parallelem Ausgang
Gehäusedetails
Material	ABS-Polymer
Oberfl ächenbehandlung	Schwarze (RAL 9011) oder weiße (RAL 9010) Lackierung
Gitter	Pulverspritzlackiertes Aluminium
X-Mount-Material	Pulverspritzlackiertes Aluminium
Schutz vor Eindringen unerwünschter Substanzen	Erfüllt IEC54 IP-54 bzgl. Staub- und Spritzbeständigkeit.
Betriebsumgebung	Für den Gebrauch in Gebäuden und im Freien vorgesehen
Betriebstemperaturbereich	-20 bis 50 °C
Prüfungen: Aufgrund folgender bestandener Prüfungen für den Gebrauch im Freien geeignet:	Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std.Luftfeuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zyklische rel. LF über einen Zeitraum von 7 TagenHoch- und Tieftemperatur: auf interne QSC-Standards zwischen -20° und 50°C geprüft
Gewicht (netto)	6,2 kg	11 kg	14 kg
Abmessungen (HxBxT)	365 mm x 215 mm x 215 mm	440 mm x 254 mm x 251 mm	516 mm x 318 mm x 298 mm
Enthaltenes Zubehör	X-MountTM-System, Euro-Stecker, Eingangsfeld-Abdeckung	X-MountTM-System, Euro-Stecker	X-MountTM-System, Euro-Stecker
Wahlweises Zubehör	-	Jochhalterungs-Kit -YMS8T-WHT / YMS8T-BLKM10 Kit-C	Jochhalterungs-Kit -YMS10T-WHT / YMS10T-BLKM10 Kit-C

1 Freifeld, -10 dB von Empfindlichkeit auf Achse

2 IEC60268-1 Rauschsignal, 2 Stunden

3 Auf Achse, Freifeldempfindlichkeit, 2,83 V, 1 m

4 Messung des Abstrahlwinkels mit 3 - 10 kHz Bandbreite

5 Berechnet auf Basis der Rauschspannung und Empfindlichkeit

Technische Daten
AD-S12 AD-S112sw

Konfi guration 12 Zoll, 2-Weg 12-Zoll-Subwoofer, direkt abstrahlend
Effektiver Frequenzbereich (-10 dB)1	52 - 20 kHz 30 - 135 Hz
Nennspannung/-leistung2	50 V(eff) / 300 W 50 V(eff) / 300 W
Breitbandempf ndlichkeit3 95 dB SPL 90 dB SPL
Abstrahlwinkel (-6 dB)4	75° M10 Kit-C
Richtungsfaktor (Q) 12 --
Richtungsmaß 11 dB	--
Maximaler kontinuierlicher Schalldruck (1 m)5	120 dB	115 dB
Maximaler Spitzenschalldruck (1 m)6	126 dB	121 dB
Nominelle Impedanz	8Ω 8Ω
Empfohlene Verstärkerleistung	600 W	600 W
Transformatorstufe 70 V	--	--
Transformatorstufe 100 V	--	--
Hochfrequenzwandler	1-Zoll-Ausgang / 1,4-Zoll-Sprachspulen-Kompressionstreiber	--
Niederfrequenzwandler	Witterungsbeständiger 12-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule	Witterungsbeständiger 12-Zoll-Papier-Membran-Woofer, 64-mm-Sprachspule
Eingangsanschluss	Euro-Stecker mit parallelem Ausgang
Gehäusedetails
Material	ABS-Polymer
Oberfl ächenbehandlung	Schwarze (RAL 9011) oder weiße (RAL 9010) Lackierung	Schwarze Lackierung, RAL 9011
Gitter	Pulverspritzlackiertes Aluminium
Jochmaterial	Pulverspritzlackierter, verzinkter Stahl
Schutz vor Eindringen unerwünschter Substanzen	Erfüllt IEC54 IP-54 bzgl. Staub- und Spritzbeständigkeit.
Betriebsumgebung	Für den Gebrauch in Gebäuden und im Freien vorgesehen
Betriebstemperaturbereich	-20 bis 50 °C
Prüfungen: Aufgrund folgender bestandener Prüfungen für den Gebrauch im Freien geeignet:	Salznebel: MIL-STD-810G Methode 509.5 über einen Zeitraum von 100 Std.Luftfeuchtigkeit: MIL-STD-810G Methode 507.5, Naturzyklus B2, hohe zyklische rel. LF über einen Zeitraum von 7 TagenHoch- und Tieftemperatur: auf interne QSC-Standards zwischen -20° und 50°C geprüft
Gewicht (netto)	16 kg	13,2 kg
Abmessungen (HxBxT)	596 mm x 354 mm x 323 mm	596 mm x 354 mm x 322 mm
Enthaltenes Zubehör	X-MountTM-System, Euro-Stecker	596 mm x 354 mm x 323 mm
Wahlweises Zubehör	Jochhalterungs-Kit - YMS12-WHT / YMS12-BLK M10 Kit-C	M10 Kit-C

1 Freifeld, -10 dB von Empfindlichkeit auf Achse
4 Messung des Abstrahlwinkels mit 3 - 10 kHz Bandbreite
2 IEC60268-1 Rauschsignal, 2 Stunden
5 Berechnet auf Basis der Rauschspannung und Empfindlichkeit
3 Auf Achse, Freifeldempfi ndlichkeit, 2,83 V, 1 mFreifeld, -10 dB von Empfi ndlichkeit auf Achse
