BEDIENUNGSANLEITUNG ADCi52T QSC

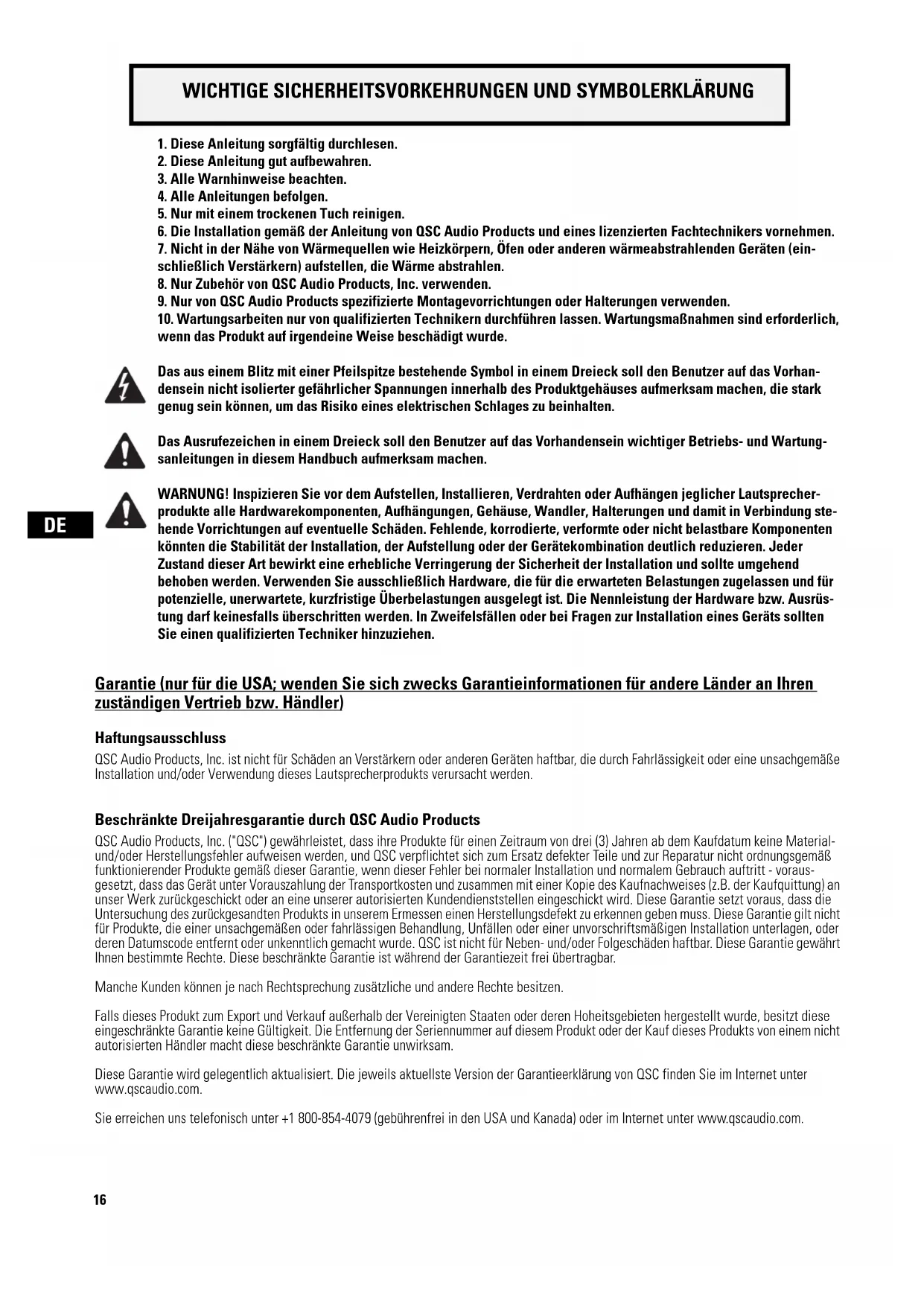

WICHTIGE SICHERHEITSVORKEHRUNGEN UND SYMBOLERKLÄRUNG
- These Anleitung sorgfältig durchlesen.
- These Anleitung gut aufbewahren.
- Alle Warnhinweise beachten.
- Alle Anleitungen befolgen.
- Nur mit einem trockenen Tuch reinigen.
- Die Installation gemäß der Anleitung von QSC Audio Products und eines lizenzierten Fachtechnikers vornehmen.
- Nicht in der Höhe von Wärmequellen wie Heizkörpern, Öfen oder anderen wärmeabstrahlenden Geräten (einschließlich Verständern) aufstellen, die Wärme abstrahlen.
- Nur Zubehör von QSC Audio Products, Inc. verwenden.
- Nur von QSC Audio Products spezifizierte Montagevorrichtungen oder Halterungen verwenden.
- Wartungsarbeiten nur von qualifizierten Technikern durchführten halten. Wartungsmaßnahmen sind erforderlich, wenn das Produkt auf irgendeine Weise beschädigt wurde.
Das aus einem Blitz mit einer Pfeilspitze bestehende Symbol in einem Dreieck soll den Benutzer auf das Vorhandsein nicht isolierter gefährlicher Spannungen innerhalb des Produktgehauses aufmerksam machen, die stark genug sein konnen, um das Risiko eines elektrischen Schlages zu beinhalten.
Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandsein wichtiger Betriebs- und Wartungsanleitungen in thisem Handbuch aufmerksam machen.
WARNING! Inspizieren Sie vor dem Aufstellen, Installieren, Verdrahen oder Aufhängen jeglicher Laufsprecherprodukte alle Hardwarekomponenten, Aufhängungen, Gehäuse, Wandler, Halterungen und damit in Verbindung stehende Vorrichtungen auf eventuelle Schäden. Fehlende, korrodierte, verformte oder nicht belastbare Komponenten konnten die Stabilität der Installation, der Aufstellung oder der Gerätekombination deutlich reduzieren. jeder Zustand dieser Art bewirkt eine erhebliche Verringerung der Sicherheit der Installation und sollte umgehend behoben werden. Verwenden Sie ausschließlich Hardware, die für die erwarteten Belastungen zugelassen und für potenzielle, unerwartete, kurzfristige Überbelastungen ausgelegt ist. Die Nennleistung der Hardware bzw. Ausrüstungarf keinesfalls übersritten werden. In Zweifelsfällen oder bei Fragen zur Installation eines Geräts sollenn Sie einen qualifizierten Techniker hinzuziehen.
Garantie (nur für die USA; wenden Sie sich zwecks Garantieinformationen für andere Länder an ihren zuständigen Vertrieb bzw. Handler)
Haftungsausschluss
QSC Audio Products, Inc. ist nicht für Schaden an Verstärkern oder anderen Geräten haftbar, die durch Fahrlösigkeit oder eine unsachgemäß Installation und/oder Verwendung desses Laufsprecherprodukts verursicht werden.
Beschränkte Dreijahresgarantie durch QSC Audio Products
QSC Audio Products, Inc. ("QSC") gewährleistet, dass ihre Produkte für einen Zeitraum von drei (3) Jahren ab dem Kaufdatum keine Material-und/oder Herstellungsehler aufweisen werden, und QSC verpflichtet sich zum Ersatz defekter Teile und zur Reparatur nicht ordnungsgemäß Funktionierender Produkte gemäß dieser Garantie, wenn dieser Fehler bei normaler Installation und normalem Gebrauch auftritt - vorausgesetzt, dass das Gerät unter Vorauszahlung der Transportkosten und zusammen mit einer Kopie des Kaufnachweises (z.B. der Kaufquittung) an unser Werk zurückgeschickt oder an eine unserer autorisierten Kundendienststellen eingeschiedt wird. Diese Garantie setzt voraus, dass die Untersuchung des zurückgesandten Produkts in unserem Ermessen einen Herstellungsfdefekt zu erkennen geben muss. Diese Garantie gilt nicht für Produkte, die einer unsachgemäß oder fahrlässigen Behandlung, Unfallen oder einer unvorschriftsmäßigen Installation unterlagen, oder deren Datumcode entfern oder unkenntlich gemacht wurde. QSC ist nicht für Neben- und/oder Folgeschäden haftbar. Diese Garantie gewährt Ohnen bestimmte Rechte. Diese beschränkte Garantie ist während der Garantiezeit frei übertragbar.
Manche Kunden können je nach Rechtsprechung zusätzliche und andere Rechte besitzen.
Falls these Productum Export und Verkauf auerhalb der Vereinigten Staaten oder deren Hoheitsgebieten hergestellt wurd, besitzt die eingeschänkte Garantie keine Gültigkeit. Die Entfernung der Seriennummer auf thisem Produkt oder der Kauf these Produkts von einem nicht autorisierten Handler machdt these beschränkte Garantie unwirksam.
These Guaranty wird gelegentlich aktualisiert. Die jeweils aktuellste Version der Garantiererklärung von QSC finden Sie im Internet unter www.qscaudio.com.
Sie erreichen uns Telefonisch unter +1 800-854-4079 (gebührenfrei in den USA und Kanada) oder im Internet unter www.qscaudio.com.
Einführung
Wir freuen uns, dass Sie sich für diesen Deckenlautsprecher entschieden haben. Herzlichen Glückwunsch! Die Modelle AD-CI52T und AD-CI52ST bieten eine ausgezeichnete akustische Leistung in einem einfach zu installieren und attraktiven Paket.itte lessen Sie diese Anleitung sorgfältig durch und beachten Sie alle Empfehlungen. Wenden Sie sich an einen lizenzierten Installationsfachmann, wenn Sie sich bzgl. bestimmer Montageprobleme nicht sichere sind.
Beide Modelle besitzen einen 5.25"-Niederfrequenz (NF)-Druckkammertreiber sowie einen 1"-Hochfrequenz (HF)-Druckkammertreiber in einem gekapselten Gehäuse. Der AD-CI52ST weist ein flaches Gehäuse mit einem größeren Durchmesser und Anschlüssen auf. Alle Modelle sind mit einem für verteilte 70-V- und 100-V-Systeme ausgelegten Audio-Transformerator sowie mit einem Stufenwahlschalter ausgerüstet, mit dem der Transformer for 8-Ohm-Anwendungen umgangen werden kann.

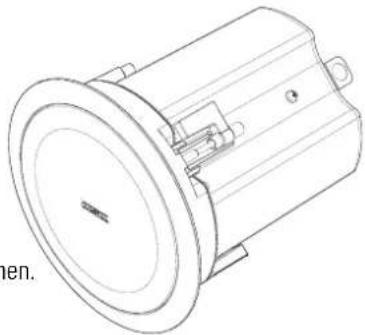

Lieferumfang
Packungsinhalt des Deckenlautsprechers:
Lautspruchergehause
Schutzgitterbaugruppe
- zwei Trageschienen für die Montage an Hängedecken
C-Ring-Halterung fur Hängedecken und andere deckenverstärkende Installationen
- Schneidschrauben (M4,2 X 1,4 X 10 mm) zur Befestigung der C-Ring-Halterung an den Trageschienen.
Gitterclip zum Verbinden der Plastikhalteleinen des Gitters
- zwei Klemmenleistenstecker zur Signalverbindung und zur Reihenschaltung
Installationsoptionen
Die deckenmontierten AcousticDesign-Lautsprecher konnen in Hangedecken wie auch in anderen nicht untergehängten Deckentypen montiert werden. Wir empfehlen zur Gewährleistung der Sicherheit, für eine Installation von hoher Qualität und für eine optimale akustische Leistung die Hinzuziehung eines Installationsfachmanns.
Bei einer Anbringung in Hängedecken müssen die Hängedecken-Trageschienen zusammen mit der C-Ring-Halterung verwendet werden. Die Hängedecken-Trageschienen sind für 24" (600 mm) t-Kanal-Gitterabstände ausgelegt. Die Schieren werden nicht direkt am t-Kanal angebracht; das abgewinkelte "V" befindet sich über dem t-Kanal und fängt diesen im Falle eines Versagens oder Herausfallens einer Platte auf.
Bei anderen Deckentypen kann die C-Ring-Halterung zum Verständen der Montagefläche benutzt werden. Wenn die Decke stabil genug ist, kann der Lautsprecher ohne jeder zusätzliche Verständung im Lochausschnitt geschichert werden.
Die Audioanschlüsse werden in der Art einer Klemmenleiste mit Steckern hergestellt. Es werden zwei Klemmensätze bereitgestellt: einer für die Signalverbindung und einer für die Passthrough- (oder reihengeschaltete) Verbindung mit anderen Laufsprechnem am gleichen Verteilungsstromkreis.
Zwei Sicherheitsmerkmale - eine gehäuesichernde Haltelasche und eine gittersichernde Halteleine - sind im Lieferumfang enthalten. Bei der Gehauselasche handelt es sich um eine Metallöse oben auf dem Gehäuse, mit der der Lautsprecher am Balkenwerk des Gebäudes befestigt werden kann; auf diese Weise ist für den Fall, dass die Deckenstruktur aus irgendem Grund versagt, für eine optimale Sicherheit gesorgrt. Die Halteleine des Gitters verhindert, dass das Gitter bei einer eventuellen vibrationsbedingten Ablösung herunterfällt.

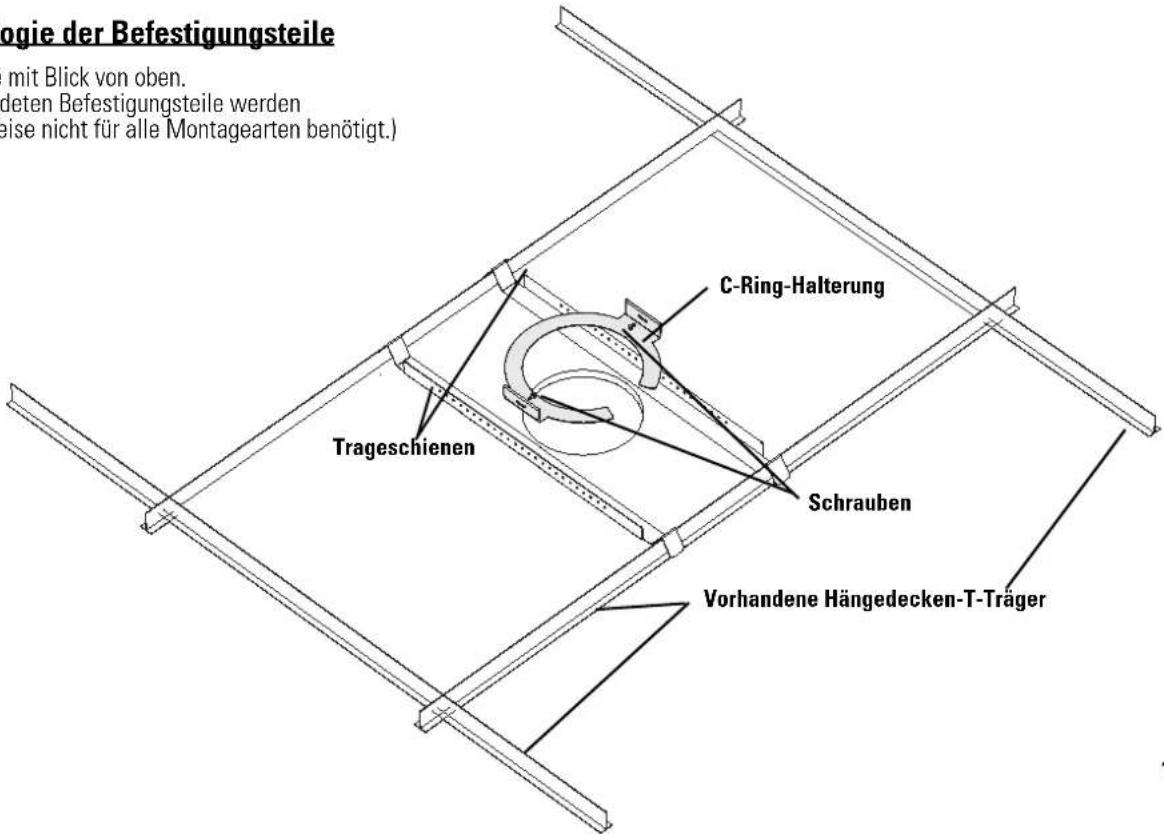

Terminologie der Befestigungsteile
Hängedecke mit Blick von oben. (Die abgebildeten Befestigungsteile werden möglichwerse nicht für alle Montagearten besteht.)
DE

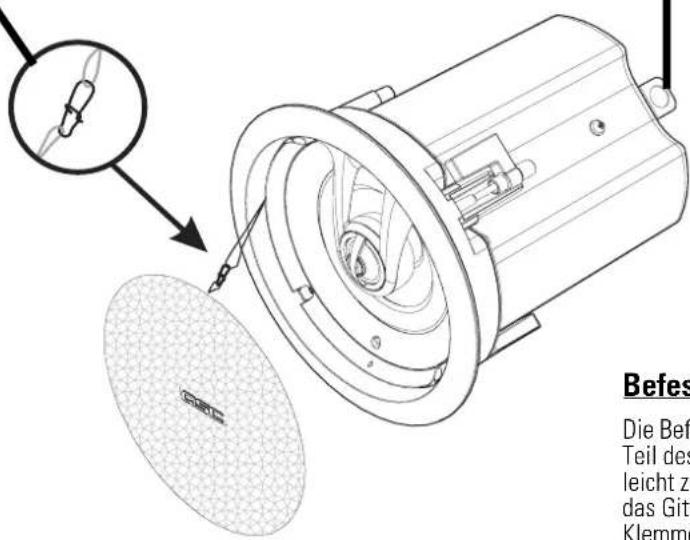

Gitter-Halteclip
An Gehäuse und Gitter befindet sich eine krige, aus einer Plastikleine bestehende Schlaufe. An der Gitter-schaufe ist ein Halteclip angebracht. Mithilfe ceses Halteclips wird das Gitter an der am Gehäuse angebrachten Schlaufe befestigt. Auf diese Weise wird ein Herunterfallen des Gitters bei einer eventuellen Ablösung vom Laatsprecher verhindert.

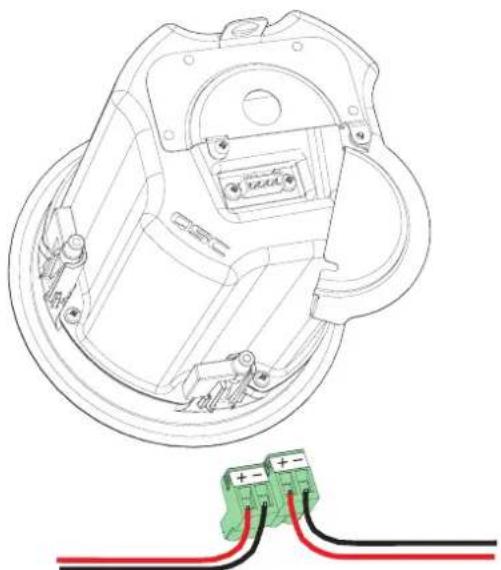

Verbindungen
SchlieBen Sie die Signaldrahte unter Beachtung der richtigen Polaritat am Klemmenleistenstecker an. SchlieBen Sie dann den Lautsprecher am verbleibenden Stecker an. Die Anschlusse sind parallel geschaltet, und der interne Anschluss ist fur max. 400 W ausgelegt.
Benutzen Sie die sekundäre Haltelasche!
Lautsprecher konnen potenziell erhebliche Vibrationen verursachen. Sie müssen nicht nur sicherstellen, dass alle Befestigungsteile ordnungsgemäß angebracht und gesichert wurden, sondern den Lautsprecher mithilfe der sekundären Haltelasche am Gehäuse auch an einem geeigneten selbsttragenden Baulement befestigen. Auf diese Weise wird das Risiko, dass der Lautsprecher bei einem Versagen der primären Montagevorrlichtung von der Decke herunterfällt, minimiert. Jedes Kabel bzw. jeder Draht, der als sekundäre Trageleine benutzt wird, muss stabil genug sein, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen. Seile, Schnüre, Zwirn oder andere auf Textilien basierende Leinen sind im sekundären Haltesystem vöglich ungeeignet, da sie leicht zerschnitten oder verbrannt werden können. Der Befestigungspunkt des sekundären Haltesystems und alle Befestigungsteile an der Gebäudefruktur müssen ebenfalls stark genug sein, um ein Mehrfaches des Gewichts des Lautsprechers zu tragen.
Befestigungsklemen
Die Befestigungsklemmen sind Teil des Montagesystems und leicht zu benutzen. Bringen Sie das Gitter erst an, wenn die Klemmen angezogen und alle Einstellungen vorgenommen wurden.
Vergewistern Sie sich vor dem Einsetzen des Gehäuses in den Montageausschnitt, dass die Klemmen eingeklappt am Gehäuse anliegen (siehe Abb. 1 rechts).

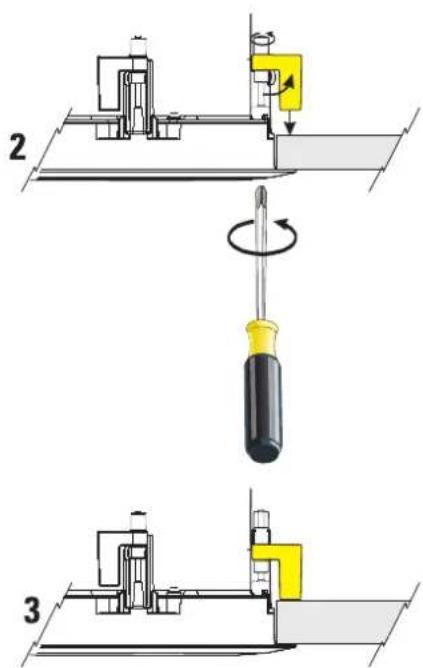

Ziehen Sie die Schraube jeder Klemme nach dem Einsetzen des Gehäuses in den Montageausschnitt mit einem Kreuzschlitzschraubenzieher (Nr. 2) an (siehe Abb. 2, rechts).
Die Klemme wird um 90 gedreht und dann von der Schraube festgezogen (siehe Abb.3,rechts).
Weitere Empfehlungen und wichtige Informationen
- Ausbau des Gitters: Das Gitter kann durch vorsichtigiges Abstemmen entlang seines Außenrands oder durch Einsetzen eines kleinen Metallstifts oder -hakens in die Öffnungen des Gitters und gleichmäßiges Ziehen entlang seines Umfangs entfernrt werden.
- Wenn während des Betriebs ein Klappern oder Summen zu vernehmen ist, muss möglicherweise zwischen den Trageschieten und den Deckenfliesen und/oder t-Kanänen schwingungsdämpfendes Material eingesetzt werden.
Die Trageschienen sind entlang ihrer nutzbaren Länge mit Lochern versehen, durch die die C-Ring-Halterung angebracht werden kann. Auf diese Weise kann der Ausschnitt in vielen verschiedene Positionen entlang der Länge der Deckenplatte platziert werden.
Montageverfahren
1- Verwenden Sie den inbegriffen C-Ring als Schablone oder die vorgegebenen Abmessungen, um das Muster des Ausschnits auf die Deckenoberfläche zu übertragen.
2-Schneiden Sie das Montageloch aus. Verwenden Sie dazu ein scharfes Werkzeug, um die Montageflache nicht zu stark zu belasten und evtl. Sprunge zu verhindern.
3-Ziehen Sie die Drahte durch das Loch.

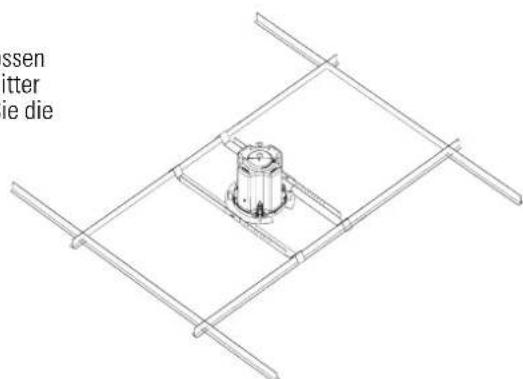

4-Fuhren Sie die beiden Hängedecken-Trageschienen durch das Loch und platzieren Sie sie gemäß der Abbildung. Achten Sie daraufuf, dass der flach an der Platte anliegenden Teil der Schiene zum Loch hin zeigt. Bei einer Montage in einer nicht untergehängten Decke sind diese Schieren nicht notig.
5-Fuhren Sie die C-Ring-Halterung durch das Loch. Schieben Sie den Ausschnitt zuerst in das Loch und drehen Sie dann die Halterung, sodass sie durch das Loch geschoben werden kann. Die Drahte müssen durch den Ring hindurch geführt werden.
6- Positionieren Sie die Trageschienen und befestigen Sie die C-Ring-Halterung mit den mitgelieferten Schrauben an jeder Schiene. Bei einer Montage in einer nicht untergehängten Decke setzen Sie diesen Schritt aus.
7- Lockern Sie die Sicherungsschraube der Verbindungsabdeckplatte und klappen Sie die Abdeckung auf. Setzen Sie einen geeigneten, nichtmetallischen, abgeschirmten Kabelstecker in das Loch auf der Abdeckplatte ein.
8-Stutzen Sie das Gehäuse vorübergehend ab, damit die Drahte oben durch das Gehäuse gefuhrt werden konnen. Sorgen Sie fur genom Durchhang, um die Drahte vorbereiten und abschieden zu konnen.
9- Für den nachsten Schritt benötigen Sie die im Lieferumfang des Laufsprechers enthaltenen Klemmenleistenstecker. Lösen Sie die Drahtsicherungsschrauben völlig.
10- Isolieren Sie die Drahtenden um ca. 5 mm ab und bringen Sie jeder Draht in seine vorschrifsmäßige Anschlussposition. Ziehen Sie die Drahtsicherungsschrauben wieder fest an.
11- Drehen Sie die Anschlussabdeckplatte in ihre geschlossene Position, ohne die Anschlüsse zu belasten oder die Drahte einzuklemen. Ziehen Sie die Sicherungsschrauben der Abdeckplatte an.
12- Rücken Sie die Verdrahtung am Eintrittspunkt ggf. zurecht undziehen Sie die Klemmenschraube(n) am nichtmetallischen, abgeschirmten Kabelstecker an. Dadurch werden eine übermäßige Spannung und Belastung des Drahts und ein Lockern der Anschlasse/ Stecker vermieden.
13- Führn Sie ein Sicherheitskabel (sekundäre Haltekabel) von der Befestigungslasche des Gehäuses zu einem geeigneten Tragepunkt und befestigen Sie es. Dieses Kabel und die Haltepunkte müssen stark bzw. stabil genug sein, um im Falle eines Versagens des primären Montagesystems ein Mehrfaches des Gewichts des Laufsprechers aufzufangen.
14- Setzen Sie das Gehäuse in den Deckenausschnitt ein und vergewissem Sie sich, dass alle benutzten Haltevorrichtungen in ihrer vorschfristigigen Position bleiben. Ziehen Sie die Montageklemmenschrauben des Laufsprechers an.
15- Versetzen Sie den Stufenwahlschalter in die gewündte Position. Bei 70-V-Systemen sind alle vier Positionen möglich. Bei 100-V-Systemen darf die höchte Stufeneinstellung nicht benutzt werden. Stellen Sie den Wahlschalter bei 8-Ohm-Systemen auf die 8-Ohm-Position ein.
16- Vor dem Anbringen des Gitters*Müssen alle Tests und Einstellungen abgeschlossen sein. Nehmen Sie das Schutzgitter des Lautspechers zur Hand. An Gehäuse und Gitter befindet sich eine keine, aus einer Plastikleine bestehende Schlaufe. Befestigen Sie die Halteschlaufe des Gitters mithilfe des Halteclips an der Leine des Gitters an der am Gehäuse angebrachten Schlaufe. Schiebern Sie das Gitter vorsichtig in seinen Sicherungsschlitz und drücken Sie es kräftig an. Gehen Sie damit langsam und gleichmäßig vor, um evtl. Schäden zu vermeiden.
Technische Daten, siehe S.6
Abmessungen, siehe S.7
