MANUAL DE USUARIO AcousticDesign ADS32T QSC

AD-S6T – altavoz principal/secundario bidireccional de 6" con transformador de 70/100 V AD-S8T – altavoz principal/secundario bidireccional de 8" con transformador de 70/100 V AD-S10T – altavoz principal/secundario bidireccional de 10" con transformador de 70/100 V AD-S12 – altavoz principal/secundario bidireccional de 12"

EXPLICACIÓN DE LOS SÍMBOLOS

El término "iADVERTENCIA!" indica instrucciones con respecto a la seguridad personal. Si no se siguen dichas instrucciones, se pueden ocasionar lesiones corporales o la muerte.
El término "iPRECAUCIÓN!" indica instrucciones con respecto a posibles daños al equipo físico. Si no se siguen dichas instrucciones, se pueden ocasionar daños al equipo que pueden no estar cubiertos bajo la garantía.
El término "iIMPORTANTE!" indica instrucciones o información que son vitales para completar satisfactoriamente el procedimiento.
El término "NOTA" se utiliza para indicar información adicional de utilidad.

NOTA: La intención del símbolo de un rayo con punta de flecha dentro de un triángulo equilátero es alertar al usuario de la presencia de voltaje "peligroso" no aislado dentro de la caja del producto, que puede ser de suficiente magnitud para constituir un riesgo de descarga eléctrica a los seres humanos.

NOTA: La intención del signo de exclamación dentro de un triángulo equilátero es alertar al usuario de la presencia de importantes instrucciones de seguridad, operación y mantenimiento en este manual.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

iADVERTENCIA!: PARA PREVENIR INCENDIOS O DESCARGAS ELÉCTRICAS, NO EXPONGA ESTE EQUIPO A LA LLUVIA NI A LA HUMEDAD.

iADVERTENCIA!: Si bien es posible que una persona levante un altavoz, es importante utilizar las técnicas apropiadas para levantarlo. Se recomienda leer el manual técnico de la OSHA sobre trastornos y lesiones de la espalda (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2).

• Conserve estas instrucciones.
• Ponga atención a todas las advertencias.
• Siga todas las instrucciones.
• Límpielo solo con un paño seco.
• No lo instale cerca de fuentes de calor tales como radiadores, rejillas térmicas, estufas ni otros aparatos (inclusive amplificadores) que produzcan calor.
• Use solo piezas/accesorios especificados por el fabricante.
• Refi era todo el servicio a personal califi cado.
• Cumpla con todos los códigos locales aplicables.
• Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

Introducción

La serie AcousticDesign es una línea de altavoces de montaje en superficie diseñada para aplicaciones con instalaciones permanentes. Alojado en resistentes cajas moldeadas con ABS, cada altavoz (salvo el AD-S12) cuenta con un transformador de 70/100 V para utilizarse en líneas de sonido distribuido. El soporte X-Mount™ y el conector de estilo europeo exclusivos, suministrados con cada altavoz AcousticDesign, están diseñados para aportar una flexibilidad máxima y facilitar la instalación rápida. Con un montaje de bola moleteado y discretas marcas de colocación en ángulo, los instaladores pueden disponer ángulos de colocación de los altavoces de forma rápida y segura. El conector de estilo europeo permite precablear el sistema y, cuando se combina con la colocación de conexión a presión del altavoz al soporte, la instalación se completa en una fracción del tiempo requerido por los modelos de la competencia.

Desembalaje

Contenido de la caja

1. Guía de inicio rápido
2. Altavoz AcousticDesign

3. Conector de estilo europeo, 4 patillas

4. Cubierta resistente a la intemperie

5. Tornillos Phillips (4) M4 (para la cubierta resistente a la intemperie)
6. Soporte X-Mount™

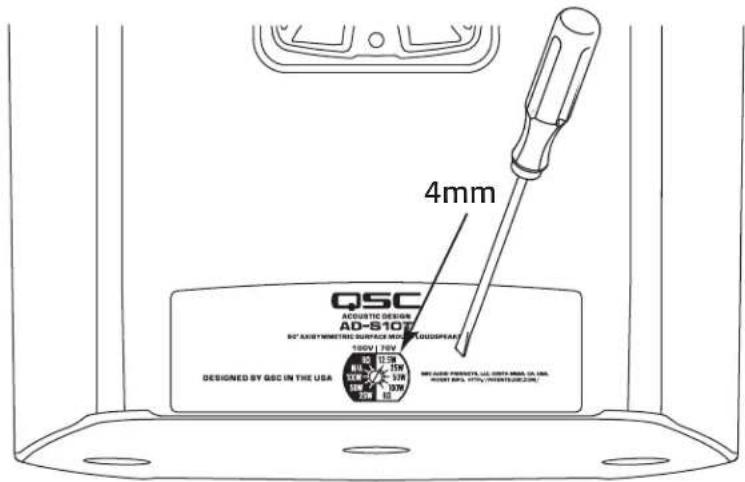

Confi gure el conmutador de tomas del transformador

Consulte Figure 1.

1. Inserte un destornillador de punta plana de 4 mm en el orifi cio de la toma del transformador y acóplelo a la ranura.
2. Girado totalmente a la derecha, el transformador está en derivación de 8 Ω.

AD-S10T

100 V 70 V
8 Ω8 Ω
N/A 100 W
100 W 50 W
50 W 25 W
25 W 12,5 W

• Table 1 -

100V 70V 8Ω 12.5W N/A 25W 100W 50W 50W 100W 25W 8Ω

• Figure 2 -

4mm QSC ACQUSTIC DESIGN AD-S107 R'AXIYMMETRIC SURFACE RED CLOUDSPRING 100V / 30V DESIGNED BY QSC IN THE USA R'AXIYMMETRIC SURFACE RED CLOUDSPRING 100V / 30V R'AXIYMMETRIC SURFACE RED CLOUDSPRING 100V / 30V R'AXIYMMETRIC SURFACE RED CLOUDSPRING 100V / 30V R'AXIYMMETRIC SURFACE RED CLOUDSPRING

• Figure 1 -

S8T

100 V 70 V
8 Ω8 Ω
N/A 60 W
60 W 30 W
30 W 15 W
15 W 7,5 W

• Table 2 -

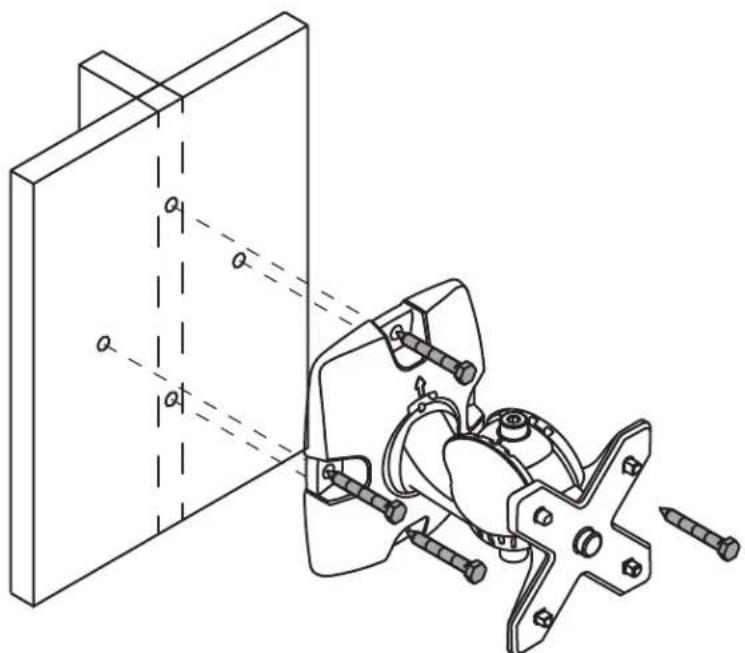

Instale el soporte X-Mount™

Consulte Figure 4.

¡ADVERTENCIA!: Instale el sistema de acuerdo con los códigos y reglamentos locales de la construcción. Utilice un contratista que cuente con licencia o un ingeniero profesional. QSC Audio Products no es responsable de los daños derivados de la instalación negligente de un soporte o altavoz.

1. Monte en una superfi cie que pueda soportar el peso del altavoz.

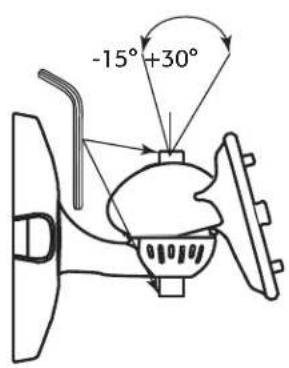

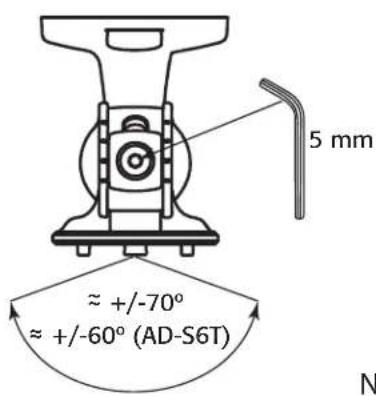

Ajuste el ángulo del soporte X-Mount™

Consulte Figure 5.

NOTE: Este paso puede realizarse ahora o después de montar el altavoz.

1. Utilice una llave hexagonal de 5 mm para afl ojar los tornillos de bloqueo de ajuste.
2. Oriente el soporte según sea necesario.
3. Apriete los tornillos de bloqueo de ajuste.

-15°+30°

CARA LATERAL

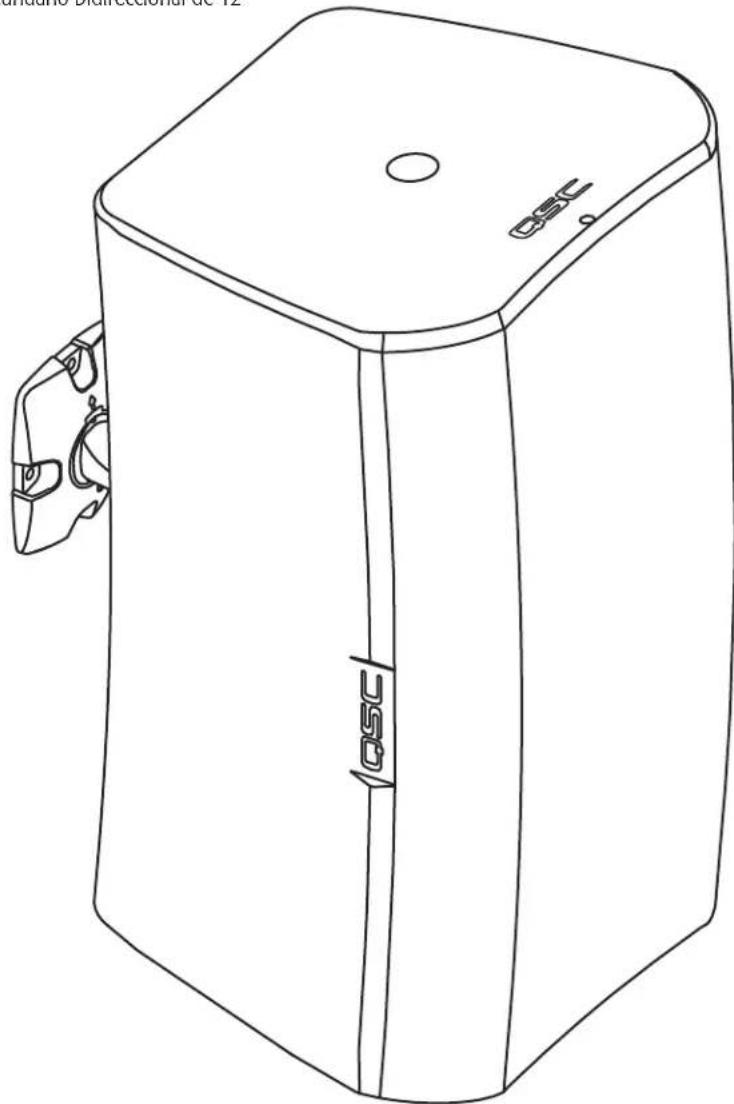

Monte el altavoz en el soporte

Consulte Figure 6.

NOTA: El altavoz puede colocarse en el montaje en CUALQUIER dirección (hacia arriba, hacia abajo, a la izquierda, a la derecha).

1. Alinee la ranura "X" con el soporte X-Mount™ y empuje el altavoz en el soporte. (1)
2. Una vez asentado, baje el altavoz para fi jarlo en el soporte. (2)
3. (Opcional) Retire la lengüeta de seguridad y consérvela (3); extráigala recto hacia fuera. Para retirar el altavoz, vuelva a colocar la lengüeta de seguridad, presione hacia dentro y luego retire el altavoz.

Conecte una brida de seguridad (no suministrada)

AVISO!: NO conecte la brida al soporte de montaje ni a los tornillos que sujetan el soporte de montaje.

1. Se recomienda conectar una brida de seguridad desde el anillo de seguridad (4) en la parte posterior del altavoz a un punto en la pared que estructuralmente pueda soportar el peso del altavoz en el caso de que este se caiga.

AVISO!: Cuelgue el altavoz de acuerdo con los códigos y reglamentos locales de la construcción. Utilice un contratista que cuente con licencia o un ingeniero profesional. QSC Audio Products no es responsable de los daños derivados de la instalación, suspensión o cableado negligentes del altavoz.

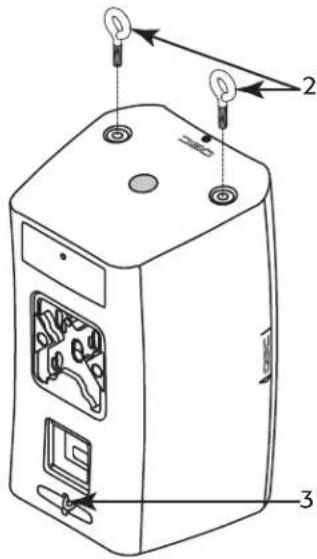

Los altavoces AcousticDesign (modelos AD-S8T, AD-S10T y AD-S12) pueden colgarse usando el punto de pretensado y los pernos de anilla M10 que se instalan en la base de las cajas.

NOTA: Colgar la caja del woofer con la cara lateral hacia arriba hace que el HF quede más cerca del oyente, y ayuda a mejorar la respuesta de los bajos cuando se acopla contra los planos del techo y la pared.

1. Retire los dos tapones M10 (no se muestran) de la base de la caja del altavoz.
2. Instale dos (2) pernos de anilla M10-1,5 (kit M10 auxiliar-C) en los puntos de intalación M10 en la base de la caja del altavoz.
3. Conecte un cable adecuado a la anilla de seguridad de la brida (3) para el punto de pretensado.

Instale el altavoz con el soporte de horquilla

Además de los métodos de montaje descritos anteriormente, puede instalar el altavoz con el kit de montaje en horquilla opcional. Consulte las instrucciones suministradas con el kit de la horquilla. Consulte las "Especificaciones" en la página 12 para obtener más información.

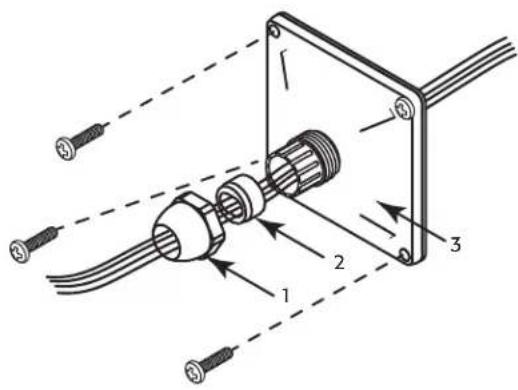

Instale la cubierta resistente a la intemperie (opcional)

Consulte Figure 8.

1. Deslice la tuerca (1), la junta de compresión (2) y la cubierta resistente a la intemperie/junta (3) sobre el cable del altavoz.
2. Acabe el cable con un conector de estilo europeo, consulte "Conecte los cables del altavoz" en la página 6
3. Instale el conector de estilo europeo.
4. Deslice la cubierta resistente a la intemperie/junta (3) hacia arriba hasta la caja de conexiones, utilice un trozo pequeño de cable, dentro de la cubierta, para proporcionar protección y alivio de tensión.
5. Sujete la cubierta resistente a la intemperie a la caja con cuatro tornillos (suministrados).
6. Deslice la junta de compresión (2) al interior del receptáculo de la cubierta resistente a la intemperie.
7. Deslice la tuerca sobre el receptáculo de la cubierta resistente a la intemperie y apriétela.

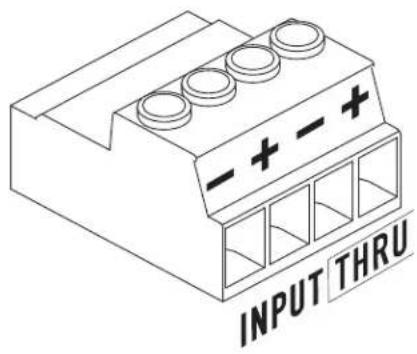

Conecte los cables del altavoz

Utilice cables hasta de calibre 12 según sea pertinente. Consulte Figure 9.

1. Si está usando la cubierta resistente a la intemperie opcional, asegúrese de que los cables se inserten a través de las tres partes de dicha cubierta en el orden correcto.
2. Instale los cables negativo y positivo en las tomas "Input" (entrada) +/-, tal como se muestra. Aprite los tornillos de las abrazaderas de cable.
3. Instale los cables de cadena en margarita en las tomas "Thru" (conexión directa) +/-, tal como se muestra. Estos cables van al siguiente altavoz en la cadena en margarita.

1. Asegúrese de que todos los cables estén desconectados y la brida de seguridad retirada.
2. Si la lengüeta de seguridad, localizada en la base del montaje del altavoz, NO se ha retirado, presione la lengüeta hacia dentro y deslice el altavoz en la dirección opuesta a la que lo instaló.
3. Si la lengüeta de seguridad se ha retirado, vuelva a insertarla o utilice una varilla pequeña (<4 mm/0,16 pulgadas) para presionar hacia dentro y soltar el bloqueo del montaje.

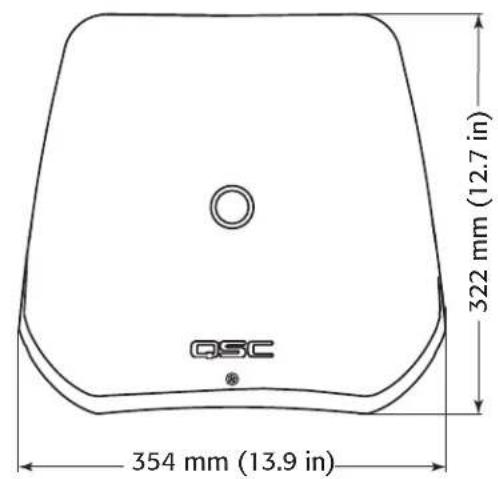

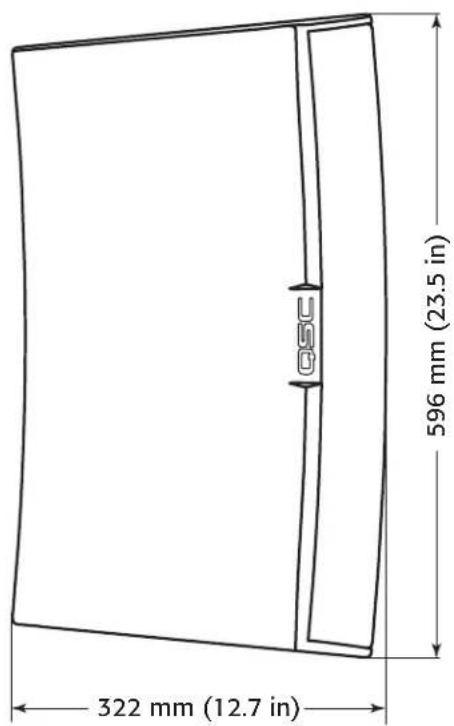

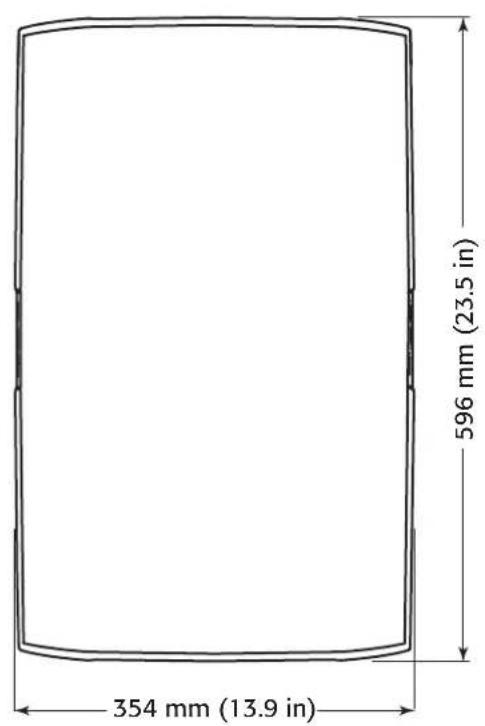

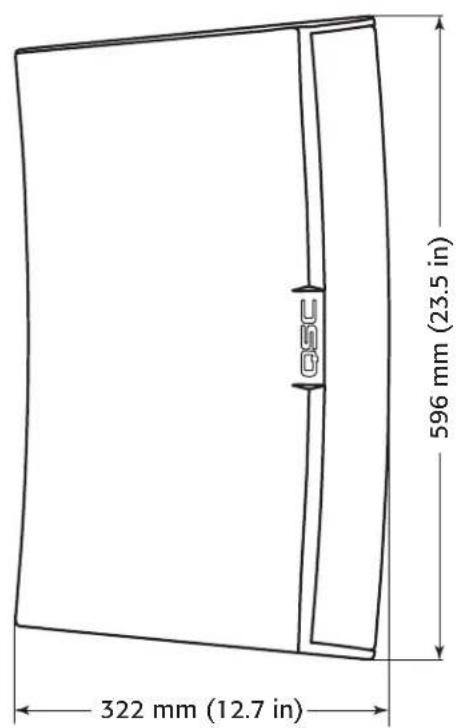

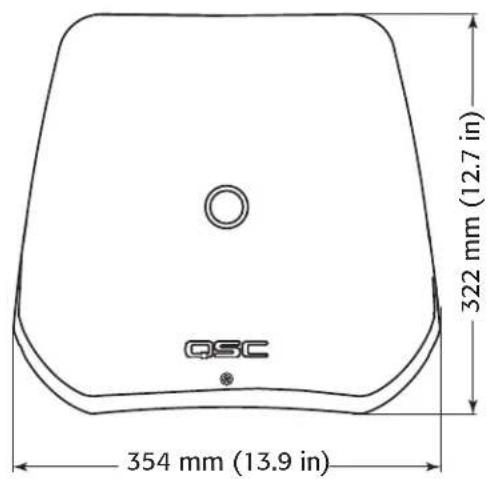

Dimensiones de AD-S12

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 10 -

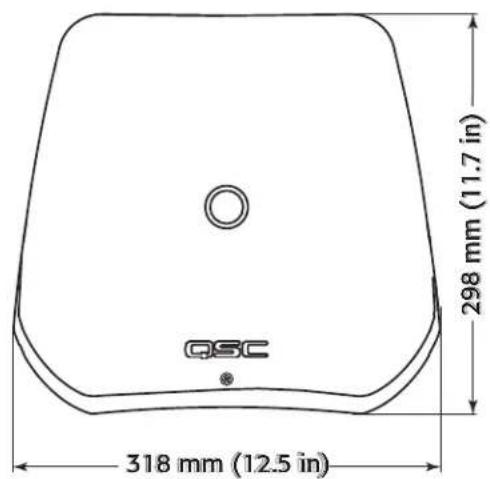

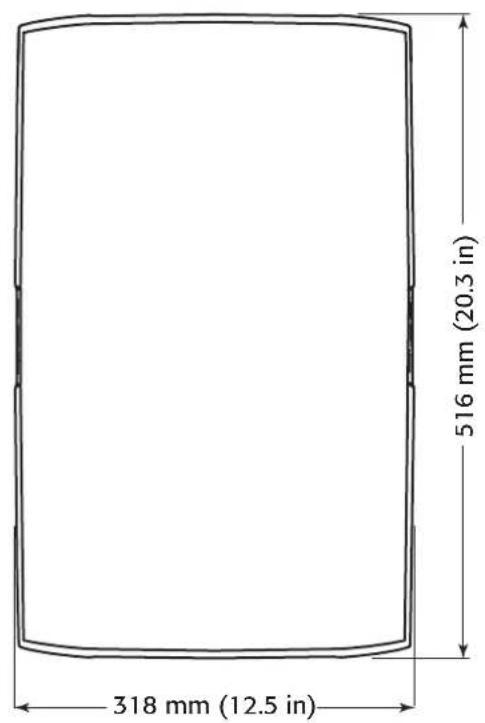

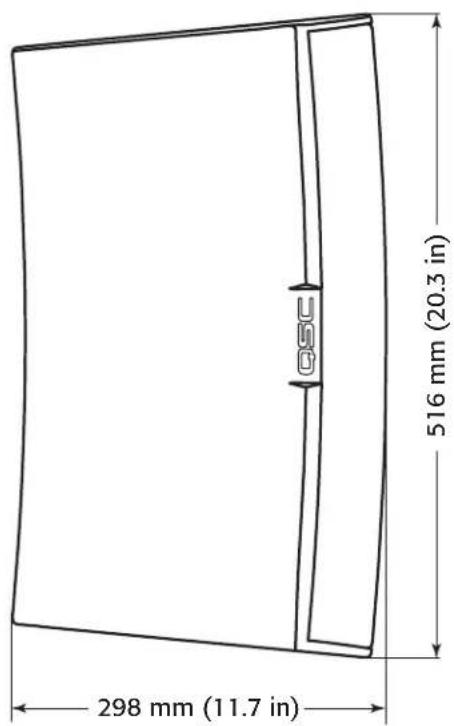

Dimensiones de AD-S10T

318 mm (12.5 in) 516 mm (20.3 in)

QSC 318 mm (12.5 in) 298 mm (11.7 in)

ES

298 mm (11.7 in) 516 mm (20.3 in)

• Figure 11 -

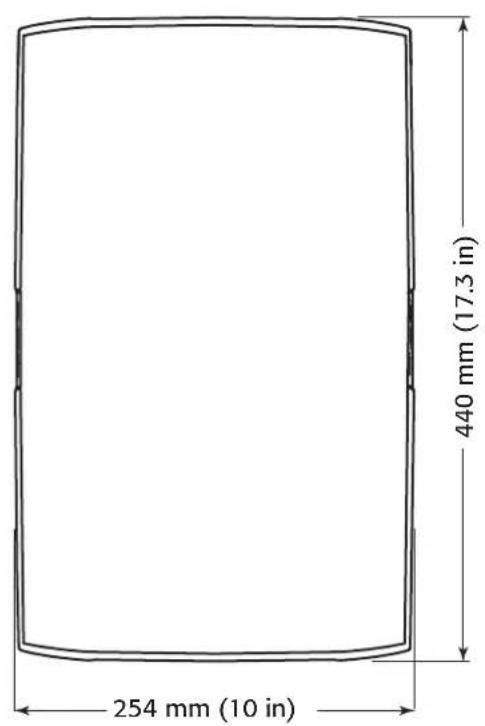

Dimensiones de AD-S8T

254 mm (10 in) 440 mm (17.3 in)

254 mm (10 in) 251 mm (9.9 in) QSC

251 mm (9.9 in) 440 mm (17.3 in)

• Figure 12 -

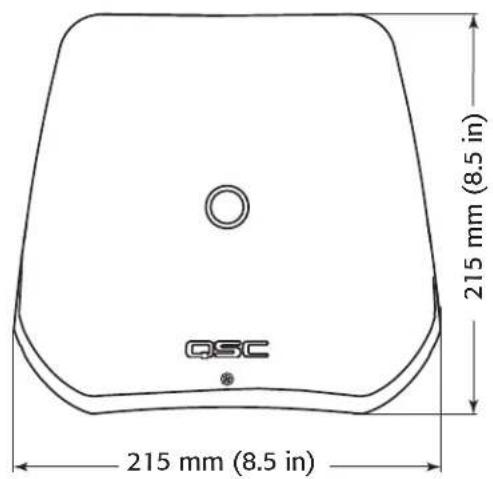

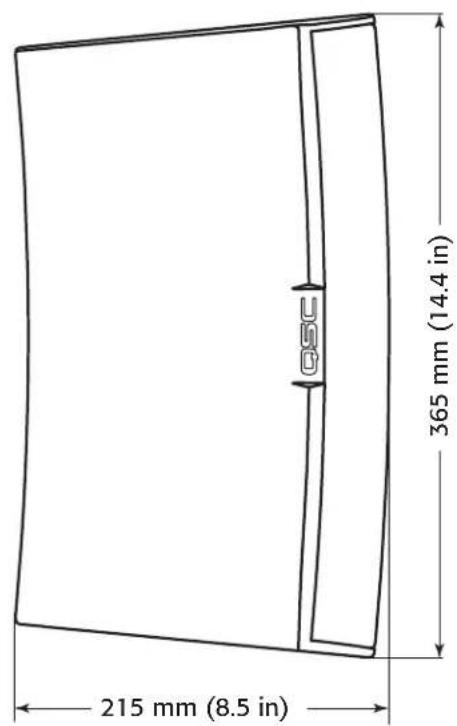

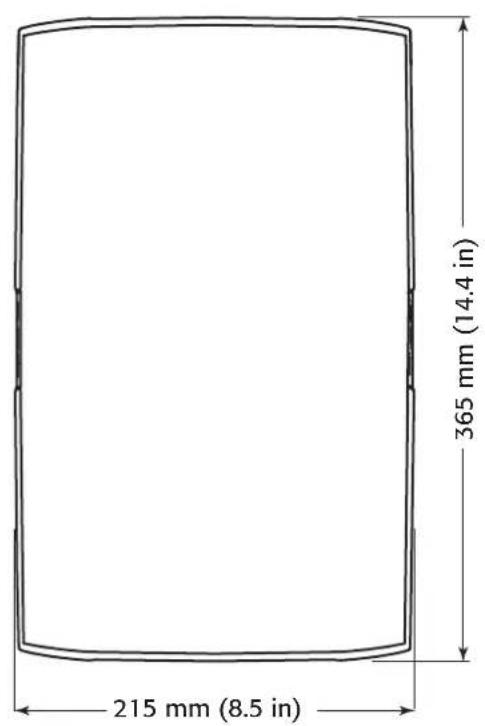

Dimensiones de AD-S6T

215 mm (8.5 in) 365 mm (14.4 in)

215 mm (8.5 in) QSC 215 mm (8.5 in)

ES

QSC 365 mm (14.4 in) 215 mm (8.5 in)

• Figure 13 -

Dimensiones de AD-S112sw

354 mm (13.9 in) 596 mm (23.5 in)

QSC 354 mm (13.9 in) 322 mm (12.7 in)

322 mm (12.7 in) 596 mm (23.5 in)

• Figure 14 -

Especifi caciones
AD-S6T AD-S8T AD-S10T

Configuración 6" bidireccional con transformador 8" bidireccional con transformador 10" bidireccional con transformador
Intervalo de frecuencias eficaces (-10 dB)1	60 - 20 kHz 55 - 20 kHz 50 - 19 kHz
Voltaje / Potencia nominales2	35 Vrms / 150 W 40 Vrms / 200 W 45 Vrms / 250 W
Sensibilidad de banda ancha3	89 dB SPL 90 dB SPL 92 dB SPL
Ángulo de cobertura (-6 dB)4	105° 105° 90°
Factor de directividad (Q) 57 10
Índice de directividad 7 dB 9 dB	10 dB
SPL máximo continuo (1 m)5	110 dB	113 dB	116 dB
Pico de SPL máximo (1 m)5	116 dB	119 dB	122 dB
Impedancia nominal	8Ω	8Ω	8Ω
Potencia recomendada del amplifi cador	300 W	400 W	500 W
Derivación del transformador 70 V	60, 30, 15, 7,5 W y 8Ω de derivación	60, 30, 15, 7,5 W y 8Ω de derivación	100, 50, 25, 12,5 W y 8Ω de derivación
Derivación del transformador 100 V	60, 30, 15 W y 8Ω de derivación	60, 30, 15 W y 8Ω de derivación	100, 50, 25 W y 8Ω de derivación
Transductor de alta frecuencia	Altavoz de agudos de 1" con domo de seda / Cargado con cuerno de bobina de voz de 1"	Excitador de compresión de salida de 1" / de bobina de voz de 1,4"	Excitador de compresión de salida de 1" / de bobina de voz de 1,4"
Transductor de baja frecuencia	Woofer con cono de papel, resistente a la intemperie, de 6", bobina de voz de 38 mm / 1,5"	Woofer con cono de papel, resistente a la intemperie, de 8", bobina de voz de 50 mm / 2"	Woofer con cono de papel, resistente a la intemperie, de 10", bobina de voz de 64 mm / 2,5"
Conector de entrada	Conector estilo europeo con salida paralela
Detalles de la caja
Material	Polimero de ABS
Acabado	Pintura negra RAL 9011 o blanca RAL 9010
Rejilla	Aluminio recubierto con polvo
Material del montaje en X	Aluminio recubierto con polvo
Protección contra el ingreso	Cumple la normativa IP-54 de resistencia al polvo y las salpicaduras.
Entorno operativo	Diseñado para uso en interiores y exteriores
Intervalo de temperaturas operativas	-20 a 50 °C / -4 a 122 °F
Pruebas: Califi cada para uso al aire libre empleando las pruebas siguientes:	Niebla salina: MIL-STD-810G, método 509.5, durante 100 horas Humedad: MIL-STD-810G método 507.5, ciclo natural B2, HR alta cíclica durante 7 días Temperatura alta y baja: comprobada de acuerdo con normas internas de QSC entre -20° y 50°C
Peso (neto)	6,2 kg / 13,6 lbs	11 kg / 24 lb	14 kg / 31 lbs
Dimensiones (Al, An, Pr)	365 mm x 215 mm x 215 mm 14,4" x 8,5" x 8,5"	440 mm x 254 mm x 251 mm 17,3" x 10,0" x 9,8"	516 mm x 318 mm x 298 mm 20,3" x 12,5" x 11,7"
Accesorios incluidos	Sistema X-MountTM, conector estilo europeo, cubierta del panel de entrada	Sistema X-MountTM, conector estilo europeo	Sistema X-MountTM, conector estilo europeo
Accesorios opcionales	N/A	Kit de soporte de montaje tipo horquilla - YMS8T-WHT / YMS8T-BLK Kit M10-C	Kit de soporte de montaje tipo horquilla - YMS10T-WHT / YMS10T-BLK Kit M10-C

1 Campo libre, -10 dB desde la sensibilidad en el eje
2 IEC60268-1 señal de ruido durante 2 horas
3 Sensibilidad en campo libre, en el eje, 2,83 V, 1 m

4 Ángulo de cobertura medida con ancho de banda de 3 - 10 kHz

5 Calculado a partir del voltaje y la sensibilidad nominales del ruido

Especifi caciones
AD-S12 AD-S112sw

Confi guración	12" bidireccional	Subwoofer 12" de irradiación directa
Intervalo de frecuencias efi caces (-10 dB)2	52 - 20 kHz	30 - 135 Hz
Voltaje / Potencia nominales2	50 Vrms / 300 W	50 Vrms / 300 W
Sensibilidad de banda ancha3	95 dB SPL	90 dB SPL
Ángulo de cobertura (-6 dB)4	75°	Kit M10-C
Factor de directividad (Q)	12	N/A
Índice de directividad	11 dB	N/A
SPL máximo continuo (1 m)5	120 dB	115 dB
Pico de SPL máximo (1 m)5	126 dB	121 dB
Impedancia nominal	8Ω	8 Ω
Potencia recomendada del amplifi cador	600 W	600 W
Derivación del transformador 70 V	N/A	N/A
Derivación del transformador 100 V	N/A	N/A
Transductor de alta frecuencia	Excitador de compresión de salida de 1" / de bobina de voz de 1,4"	N/A
Transductor de baja frecuencia	Woofer con cono de papel, resistente a la intemperie, de 12", bobina de voz de 64 mm / 2.5"	Woofer con cono de papel, resistente a la intemperie, de 12", bobina de voz de 64 mm / 2.5"
Conector de entrada Conector estilo europeo con salida paralela
Detalles de la caja
Material Polímero de ABS
Acabado	Pintura negra RAL 9011 o blanca RAL 9010	Pintura negra RAL 9011
Rejilla Aluminio recubierto con polvo
Material del yugo Acero galvanizado recubierto con polvo
Protección contra el ingreso Cumple la normativa IP-54 de resistencia al polvo y las salpicaduras.
Entorno operativo Diseñado para uso en interiores y exteriores
Intervalo de temperaturas operativas -20 a 50 °C / -4 a 122 °F
Pruebas: Califi cada para uso al aire libre empleando las pruebas siguientes:	Niebla salina: MIL-STD-810G, método 509.5, durante 100 horas Humedad: MIL-STD-810G método 507.5, ciclo natural B2, HR alta ciclica durante 7 días Temperatura alta y baja: comprobada de acuerdo con normas internas de QSC entre -20° y 50°C
Peso (neto)	16 kg / 35,0 lbs	13,2 kg / 29 lbs
Dimensiones (Al, An, Pr)	596 mm x 354 mm x 323 mm 23,5" x 13,9" x 12,7"	596 mm x 354 mm x 322 mm 23,5" x 13,9" x 12,7"
Accesorios incluidos	Sistema X-MountTM, conector estilo europeo	596 mm x 354 mm x 323 mm 23,4" x 13,9" x 12,7"
Accesorios opcionales	Kit de soporte de montaje tipo horquilla - YMS12-WHT / YMS12-BLK Kit M10-C	Kit M10-C

1 Campo libre, -10 dB desde la sensibilidad en el eje
2 IEC60268-1 señal de ruido durante 2 horas
3 Sensibilidad en campo libre, en el eje, 2,83 V, 1 m

4 Ángulo de cobertura medido con ancho de banda de 3 - 10 kHz

5 Calculado a partir del voltaje y la sensibilidad nominales del ruido
