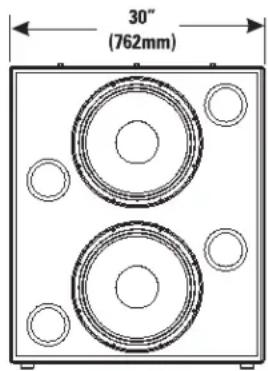

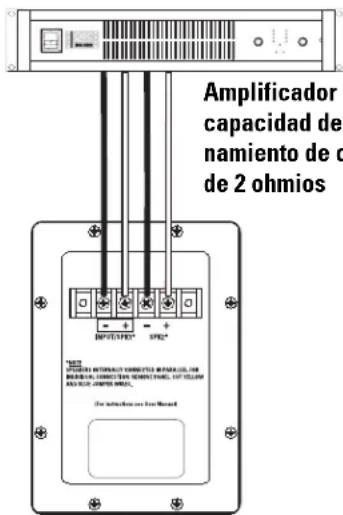

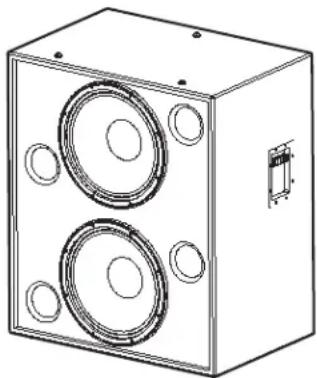

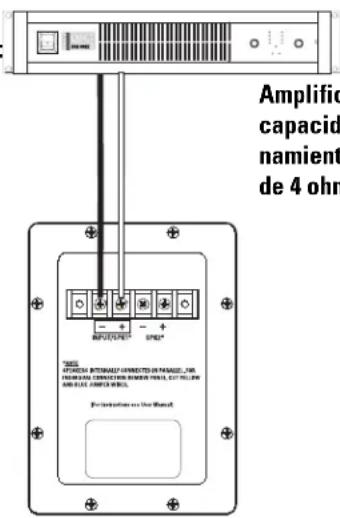

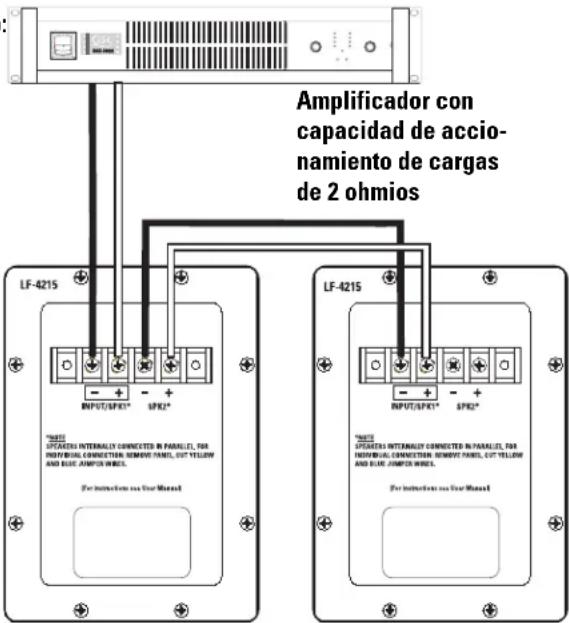

25 ohms maximum, 22 Hertz Maximum Input Power: 800 watts rms (100 hours of 6 dB crest factor pink noise, 30 - 500 Hertz) 1000 watts rms (2 hours of 6 dB crest factor pink noise, 30 - 500 Hertz, AES method) recommended amplifier power capability- 1600 watts rms maximum into 4 ohms (per LF-4218) Sensitivity: 99.5 dB half space, 93.5 dB full space, 35 - 1000 Hertz, 1 watt, 1 meter Recommended Processing: Subsonic filter below 30 Hertz, >18 dB per octave, maximum recommended crossover frequency is 1000 Hertz. QSC DSP configurations are available at www.qscaudio.com. Parameters for alternative processing hardware are available upon request. Connectors: Barrier strip screw terminals accept up to #10 AWG stranded wire. Four terminals: (two INPUT and two PARALLEL OUT). Drivers are internally wired in parallel. For independent transducer connection, remove blue jumper wire and yel- low jumper wire on internal-side of terminal cup and mark enclosure accordingly. Transducers: Two 15” (381mm) high efficiency low frequency transducers featuring vented 4” (100mm) copper voice coils on Kap- ton® formers. High excursion/low distortion design, with extremely high power handling, and low thermal and port compression. Enclosure: Quasi B4 alignment, ported enclosure with fully flared ports, low turbulence symmetrical port design, tuned to 36 Hertz, constructed of medium density fibreboard and heavily braced. Features vandal resistant woofer mounting bolts. Size: 30” wide X 35” high X 20” deep (762 mm X 889 mm X 508 mm) Weight: 195 lbs. shipping, 172 lbs. net (88/78 kg.) SPL and Impedance vs. Frequency Frequency (Hertz) SPL (dB) Impedance (ohms) SPL 2pi Impedance SPL 4piWarranty (USA only; other countries, see your dealer or distributor) Disclaimer QSC Audio Products, Inc. is not liable for any damage to amplifiers, or any other equipment that is caused by negligence or improper installation and/or use of this loudspeaker product. QSC Audio Products 3 Year Limited Warranty QSC Audio Products, Inc. (“QSC”) guarantees its products to be free from defective material and / or workmanship for a period of three (3) years from date of sale, and will replace defective parts and repair malfunctioning products under this warranty when the defect occurs under normal installation and use - provided the unit is returned to our factory or one of our authorized service stations via pre-paid transportation with a copy of proof of purchase (i.e., sales receipt). This warranty provides that the examination of the return product must indicate, in our judgment, a manufacturing defect. This warranty does not extend to any product which has been subjected to misuse, neglect, accident, improper installation, or where the date code has been removed or defaced. QSC shall not be liable for incidental and/or consequential damages. This warranty gives you specific legal rights. This limited warranty is freely transferable during the term of the warranty period. Customer may have additional rights, which vary from state to state. In the event that this product was manufactured for export and sale outside of the United States or its territories, then this lim- ited warranty shall not apply. Removal of the serial number on this product, or purchase of this product from an unauthorized dealer, will void this limited warranty. Periodically, this warranty is updated. To obtain the most recent version of QSC’s war- ranty statement, please visit www.qscaudio.com. Contact us at 800-854-4079 or visit our website at www.qscaudio.com. Contacting QSC Audio Products Mailing address:QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 USA Telephone Numbers: Main Number [phone] Sales & Marketing [phone] or toll free (USA only) [phone] Customer Service(714) 957-7150 or toll free (USA only) [phone] Facsimile Numbers: Sales & Marketing Fax[phone] Customer Service Fax[phone] World Wide Web:www.qscaudio.com E-mail:[e-mail] [e-mail] QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 USA ©2003, 2004, “QSC” and the QSC logo are registered with the U.S. Patent and Trademark Office. Kapton® is a registered trademark of E.I. du Pont de Nemours and Company.Manual del usuario de los sistemas de altavoces para salas de cine Componente de alta frecuencia HF-75 Introducción El HF-75 es el componente de alta frecuencia de los altavoces bidireccionales SC-412 y SC-422 de canal de pantalla biamplificada, para aplicaciones cine- matográficas de alto rendimiento. El sistema se envía como dos componentes separados: el sistema de alta frecuencia HF-75 y el sistema de woofer LF-4115 o LF-4215. El sistema HF-75 de alta frecuencia tiene un formato grande, un excitador de compresión con diafragma de titanio de 3” (75 mm) montado en un cuerno cine- matográfico de alta frecuencia de diseño bajo especificaciones con un soporte de movimiento horizontal y vertical ajustable. El cuerno tiene amplios ángulos de cobertura horizontal y vertical para asegurar la cobertura de cada asiento del auditorio. El cuerno es una guiaonda de baja deformación que proporciona un diálogo altamente articulado sin la coloración de "bocina" asociada con los altavoces de cuerno convencionales. El HF-75 incluye protección del excitador y una red de ecualización. Los capaci- tores de bloqueo de CC protegen contra señales de CC o de baja frecuencia que probablemente destruirían un excitador no protegido. El circuito limitador de potencia protege al excitador contra las sobrecargas, y un filtro de corrección de respuesta suaviza la respuesta de frecuencia de la combinación cuerno/excita- dor. El excitador y la red de ecualización proporcionan una operación más confi- able, asegurando la continuación del espectáculo. Los componentes del sistema HF-75 vienen ya montados para reducir el tiempo de montaje en el campo. Tres pernos es todo lo que se requiere para fijar el HF- 75 en la parte superior de la caja del sistema de baja frecuencia. Montaje Vea la información sobre el montaje en la ilustración. El HF-75 se conecta en la parte superior del LF-4115 o LF-4215 con tres pernos de 5/16-18, de 0.75” de largo, con arandelas de fijación. Recomendamos el uso de un compuesto duradero para fijación de roscas al instalar los pernos para evitar que se aflojen debido a la vibración. Ori- ente el cuerno en el plano horizontal antes de apretarlo. Ajuste la posición vertical con el soporte de ajuste. Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios o soportes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario pro- porcionarle servicio. ¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, los armarios, los transductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la configuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condi- ciones de carga de la instalación y cualquier posible carga exce- siva a corto plazo inesperada. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o pregun tas referentes a la instalación física del equipo. TD-000149-00 rev.D© Derechos de autor 2003, 2004 QSC Audio Products, Inc.QSC® es una marca comercial registrada de QSC Audio Products, Inc.“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y MarcasComerciales de los Estados Unidos 1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU. Número principal [phone] Ventas y Comercialización [phone] o línea sin costo (sólo para EE.UU.) [phone] Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone]Conexiones El HF-75 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG para altavoces. Terminales de ENTRADA de HF Conecte la señal de salida del amplificador en los terminales de ENTRADA de HF del altavoz. Observe la polaridad adecuada; ampli- ficador + señal al altavoz + ENTRADA de HF, amplificador - señal al altavoz - ENTRADA de HF. Use el alambre de calibre más grande y de longitud más corta para la aplicación. ¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máx- imo rendimiento. ¡No aplique una señal de intervalo total al HF-75! No hay cruce en el HF-75, sólo una red de compensación/demora. Todo el procesamiento de señales requerido debe hacerse antes del HF-75. Terminales de SALIDA de HF Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO se deben conectar al excitador de compresión del HF-75. DCM de QSC u otro cruce activo Excitador de compresión del HF-75 Amplificador Señal procesada del pro- grama de alta frecuencia Terminales de con- exión del HF-75 Nota: ¡La caja de conexión del HF-75 no contiene una red de cruce! Asegúrese que sólo se aplique la señal de alta fre- cuencia a los terminales de ENTRADA de HF, porque de lo contrario, pueden ocurrir daños al excitador de compresión.Especificaciones del sistema HF-75 (sujetas a cambio sin previo aviso) Intervalo de frecuencias: 600 – 16 kHz (-6 dB, espacio completo) Cobertura nominal: 90° horizontal X +15° a -35° vertical (50° total), el montaje ajustable permite ajustes en el plano vertical. El plano horizontal se puede ajustar alterando la posición de montaje de la caja del LF-4215 antes de apre- tar los pernos. DI: 9.0 dB (600 a 16,000 Hertzios como promedio) Q: 8.0 (600 a 16,000 Hertzios como promedio) Salida máxima: Pico calculado de SPL: 133 dB, 1 metro, medio espacio Impedancia: 8 ohmios, nominal

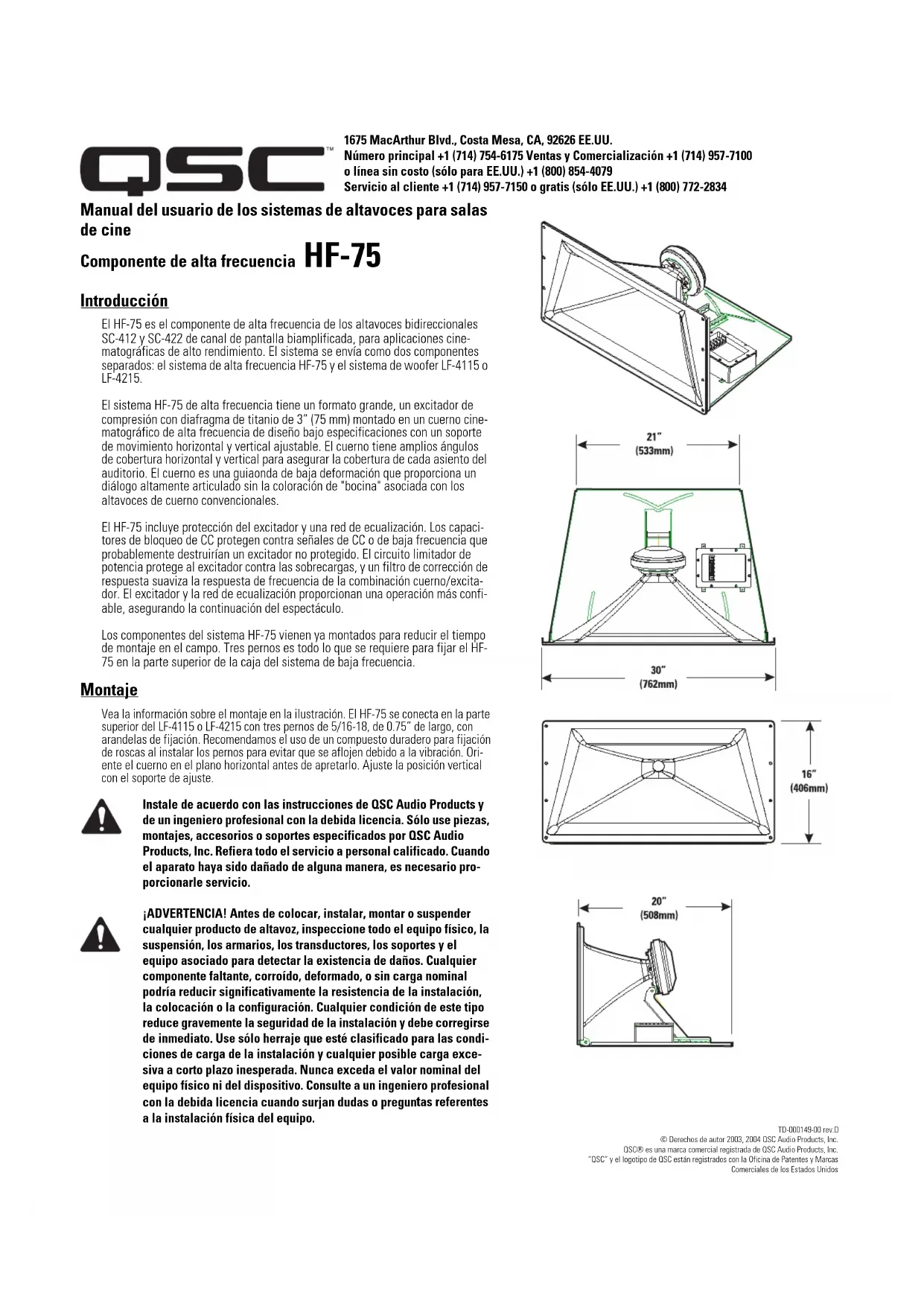

8.0 ohmios como mínimo a 3,000 Hertzios

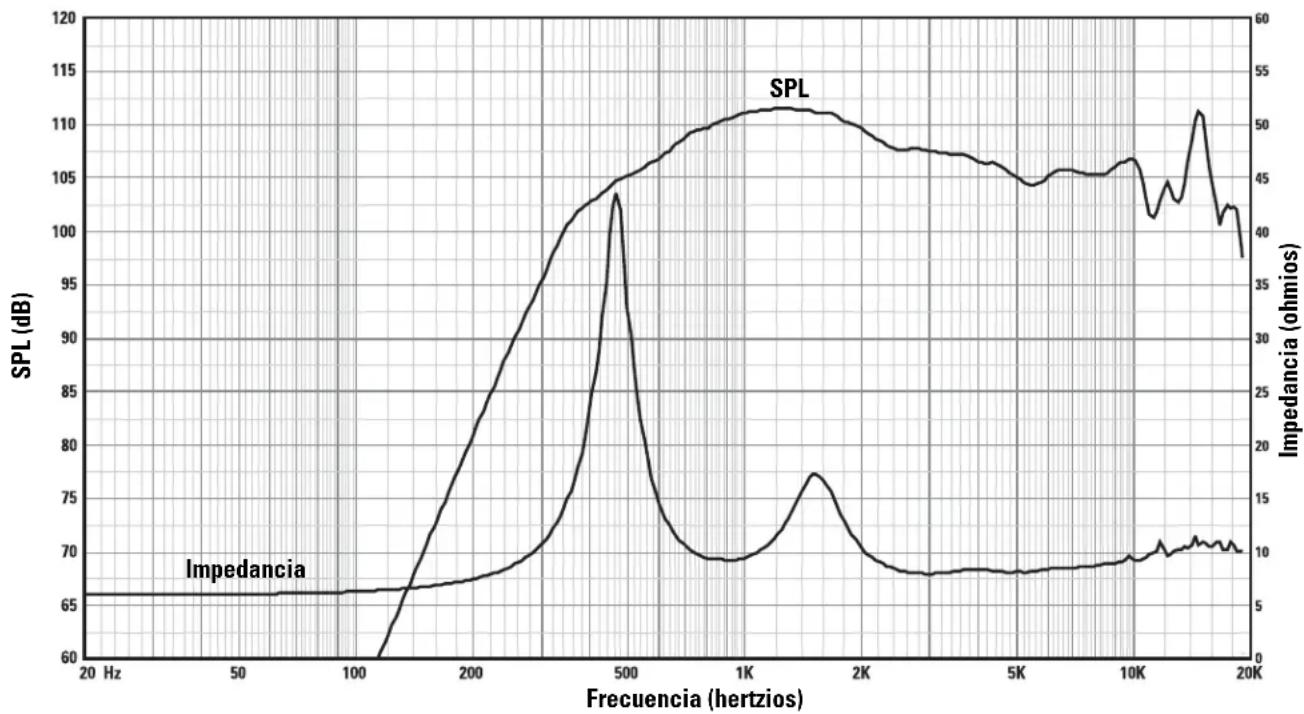

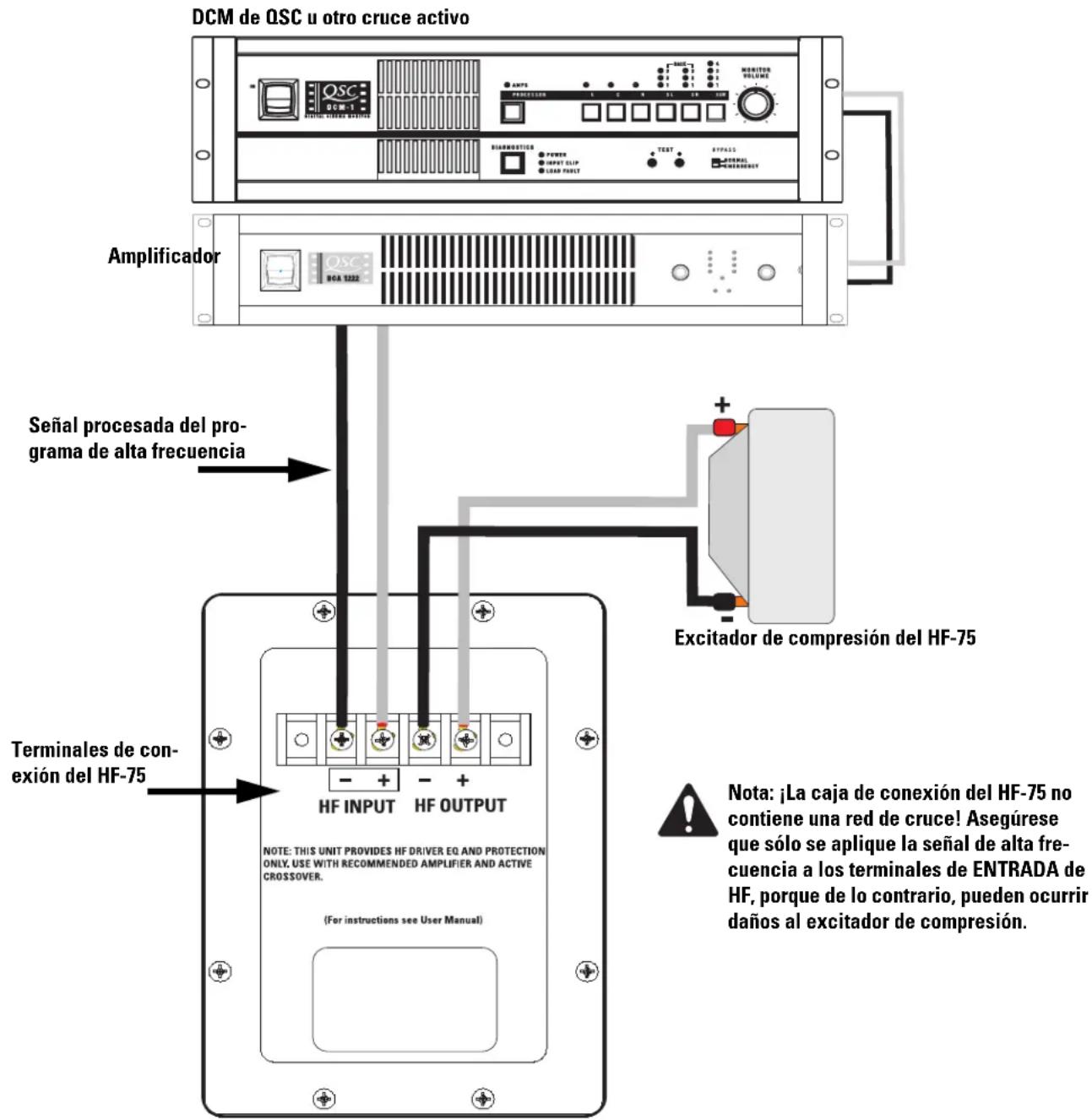

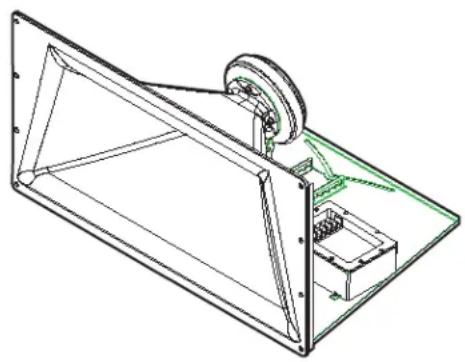

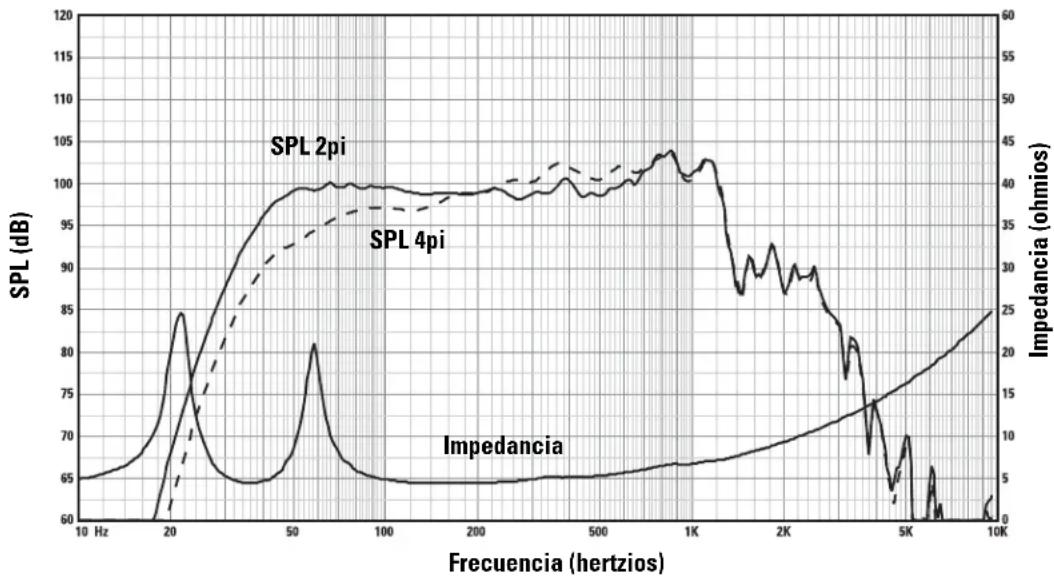

104 ohmios como máximo a 475 Hertzios Potencia máxima 60 vatios rms (100 horas de ruido rosa con factor de cresta de 6 dB, 500 a 20,000 Hertzios, método IEC) de entrada: 80 vatios rms (2 horas de ruido rosa con factor de cresta de 6 dB, 60 -6.000 Hertzios, método AES) Sensibilidad: 108 dB medio espacio, 1 vatio, 1 metro Frecuencia de cruce: 700 Hertzios o más, 24 dB por octava Conectores: Los terminales de tornillo de barra protectora aceptan alambre trenzado de hasta #10 AWG . Cuatro termi- nales: (dos de ENTRADA de HF y dos de SALIDA de HF de post compensación). La SALIDA de HF se conecta en fábrica al excitador de compresión. Transductores: 1.5” (38 mm) salida, 3.0” (76 mm) excitador de compresión con diafragma de titanio Herraje de montaje: Se conecta en la parte superior del gabinete del sistema de baja frecuencia mediante tres pernos de 5/ 16”-18 x 3/4” de largo. Tamaño: 30” de ancho X 16” de alto X 20” de profundidad (762 mm X 406 mm X 508 mm) Peso: 50 libras (envío), 40 libras (neto, 22.7/18.4 kilogramos SPL e impedancia en función de la frecuencia SPL (dB) Frecuencia (hertzios) Impedancia (ohmios) Impedancia SPLGarantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor) Renuncia de responsabilidad QSC Audio Products, Inc. no es responsable por ningún daño a los amplificadores, ni a ningún otro equipo que sea causado por negligencia o instalación y/o uso inadecuado de este altavoz. Garantía limitada de 3 años de QSC Audio Products QSC Audio Products, Inc. (“QSC”) garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos por un periodo de tres (3) años a partir de la fecha de la venta, y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica o a una de nuestras estaciones autorizadas de servicio mediante transportación prep- agada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que el examen del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que hubiera estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o en el que se hubiera quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es libremente transferible durante el período de la misma. El cliente podría gozar de derechos adicionales, que podrían variar de un estado a otro. En caso de que este producto fuera fabricado para exportación y venta fuera de los Estados Unidos o sus territorios, entonces no será aplicable esta garantía limitada. La eliminación del número de serie en este producto, o la compra de este producto de un distribuidor no autorizado, anularán esta garantía limitada. Esta garantía se actualiza periódicamente. Para obtener la ver- sión más reciente de la declaración de la garantía de QSC, por favor visite www.qscaudio.com. Comuníquese con nosotros al 800-854-4079 o visite nuestro sitio en Internet en www.qscaudio.com. Cómo comunicarse con QSC Audio Products Dirección postal:QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, CA 92626-1468 EE.UU. Números de teléfono: Número principal [phone] Ventas y comercialización [phone] o gratis (sólo EE.UU.) [phone] Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone] Números de fax: Fax de ventas y comercialización [phone] Fax de servicio al cliente [phone] World Wide Web:www.qscaudio.com Correo electrónico:[e-mail] [e-mail] QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626 EE.UU. ©2003, 2004, “QSC” y el logo QSC están registrados con la Oficina de Patentes y Marcas Comerciales de EE.UU.Manual del usuario de los sistemas de altavoces para salas de cine Altavoz de baja frecuencia LF-4215 Introducción La caja doble de baja frecuencia de 15” (381 mm) del altavoz LF-4215 está diseñada específica- mente para aplicaciones cinematográficas. El cumplimiento de los requisitos de las aplicaciones cinematográficas referentes a una respuesta extendida de baja frecuencia, es lo que distingue al altavoz LF-4215 de otros sistemas woofer tipo “rock-and-roll” más convencionales. El altavoz LF- 4215 cubre un intervalo de frecuencia de 35 Hertzios a 1000 Hertzios, dependiendo de los requisi- tos del sistema de alta frecuencia. Woofers acoplados cerrados (Close Coupled Woofers, CCW), con su espacio estrecho entre los woofers, mejora el acoplamiento y mantiene la amplitud de los ángulos de cobertura sobre un mayor intervalo de frecuencia en comparación con diseños de espacio más grande. Los dos transductores adaptados de 400 vatios y 15” se desarrollaron especialmente para su uso en salas de cine. Tienen bobinas de voz extremadamente grandes, de 4” (100 mm), y un polo mul- tiventilado que asegura una operación fría, incluso a niveles altos de potencia. Las temperaturas más frías aumentan la vida útil del transductor y disminuyen el problema de compresión de la potencia a niveles altos de potencia. Un polo proyectado asegura que la bobina de voz opere en un campo magnético simétrico (Symmetrical Magnetic Gap, SMG), reduciendo la segunda defor- mación armónica. La caja esta construida con paneles MDF (cartón duro de densidad media) de alta calidad y tiene cámaras de woofer sencillo (Single Woofer Chambers, SWC, cámaras separadas para cada trans- ductor). En el raro evento de falla del transductor, esto previene la excursión excesiva del trans- ductor remanente causada por la carga inadecuada de la caja. Los grandes puertos totalmente redondeados (Fully Radiused Ports, FRP) aseguran un flujo uni- forme de aire a su través, especialmente a niveles mayores de potencia. Esto evita ruido de tur- bulencia en el puerto potencialmente audible. Ambas aberturas del puerto, la interna y la externa, están totalmente redondeadas. Con la carga simétrica de los puertos (Symmetrical Port Loading, SPL), los puertos de graves están igualmente separados a cada lado de los transductores, haciendo que la presión interna sea más uniforme a través de la superficie posterior del transductor. Esto evita que el cono sea desplazado de un lado a otro por fuerzas no equilibradas, reduciendo la probabilidad de impulsar la bobina de voz fuera del centro del espacio a altos niveles de potencia. Tres tuercas en T en la parte superior de la caja permiten el montaje fácil del sistema de alta fre- cuencia HF-75 o del sistema de frecuencia media alta MH-1075, ambos de QSC. La caja no esta diseñada para montarse suspendida, en voladizo ni sobre arneses. No suspenda esta caja, no la monte en voladizo ni sobre arneses. Este producto es capaz de producir niveles de presión del sonido que pueden causar daños permanentes al oído humano. Siempre mantenga los niveles de presión del sonido en un área de audición con un nivel menor que el que provoca daños al oído humano. Instale de acuerdo con las instrucciones de QSC Audio Products y de un ingeniero profesional con la debida licencia. Sólo use piezas, montajes, accesorios o sopo- rtes especificados por QSC Audio Products, Inc. Refiera todo el servicio a personal calificado. Cuando el aparato haya sido dañado de alguna manera, es necesario proporcionarle servicio. ¡ADVERTENCIA! Antes de colocar, instalar, montar o suspender cualquier producto de altavoz, inspeccione todo el equipo físico, la suspensión, los armarios, los trans- ductores, los soportes y el equipo asociado para detectar la existencia de daños. Cualquier componente faltante, corroído, deformado, o sin carga nominal podría reducir significativamente la resistencia de la instalación, la colocación o la con- figuración. Cualquier condición de este tipo reduce gravemente la seguridad de la instalación y debe corregirse de inmediato. Use sólo herraje que esté clasificado para las condiciones de carga de la instalación y cualquier posible carga excesiva a corto plazo inesperada. Nunca exceda el valor nominal del equipo físico ni del dispositivo. Consulte a un ingeniero profesional con la debida licencia cuando sur- jan dudas o preguntas referentes a la instalación física del equipo. TD-000141-00 rev.D© Derechos de autor 2003, 2004, QSC Audio Products, Inc.QSC® es una marca comercial registrada de QSC Audio Products, Inc.“QSC” y el logotipo de QSC están registrados con la Oficina de Patentes y MarcasComerciales de los Estados Unidos 1675 MacArthur Blvd., Costa Mesa, CA, 92626 EE.UU. Número principal [phone] Ventas y Comercialización [phone] o línea sin costo (sólo para EE.UU.) [phone] Servicio al cliente [phone] o gratis (sólo EE.UU.) [phone] Puntos de montaje para el sistema de alta frecuencia o el sistema de frecuencia media altaConexiones Conexión normal El altavoz LF-4215 tiene terminales de tor- nillo de barra protectora para su conexión. Los terminales aceptan cableado trenzado de hasta #10 AWG para altavoces. Use el alambre del calibre más grande y de la longitud más corta posible en cualquier instalación. Observe las marcas de polar- idad y mantenga la polaridad uniforme en todo el sistema para obtener el mejor ren- dimiento. Conexión en paralelo de un segundo SB-5218 Los terminales marcados SPK2 se pueden usar para conectar en paralelo otro altavoz LF-4215. Conecte los cables como se muestra en la ilustración, a la derecha. Nota: si el cableado interno de LF-4215 se ha modificado de alguna manera, es posible que no funcione. En este caso, quite la cúpula del terminal y verifique la presencia de alambres amarillos y azules de puentes instalados en fábrica; corrija el problema según se requiera, o solicite que den servicio al altavoz. Conexión del transductor individual (requiere modificación) Los transductores están conectados en paralelo dentro de la caja. Si se requiere la conexión del transductor individual, quite la cúpula del terminal y quite los alambres amarillo y azul del puente que están conectados entre los terminales SPK1 y SPK2. Vuelva a colocar la cúpula del termi- nal y marque la caja con una nota que indique la modificación. Ejemplo de una conexión normal: Ejemplo de conexión en paralelo: Ejemplo de la conexión de un transductor individual: Amplificador con capacidad de accio- namiento de cargas de 4 ohmios Amplificador con capacidad de accio- namiento de cargas de 2 ohmios ¡PRECAUCIÓN! Requiere des- montar la cúpula del terminal y cortar los alambres amarillo y azul que conectan los termina- les SPK1 y SPK2 Amplificador con capacidad de accio- namiento de cargas de 2 ohmiosEspecificaciones del sistema LF-4215 (sujetas a cambio sin previo aviso) Intervalo de frecuencias: 38 - 1300 Hertzios (±3 dB) Intervalo utilizable de 30 - 1400 Hertzios (-10 dB) Cobertura nominal: 100° horizontal X 55° vertical a 600 Hertzios Salida máxima: Pico calculado de SPL: 134.5 dB, 1 metro, medio espacio, a una potencia rms nominal con entrada de ruido rosa con factor de cresta de 6 dB, 25 - 250 Hertzios. Máximo calculado continuo de SPL: 128.5 dBA, 1 metro. La escala de dBA típicamente se usa para identificar fuentes de sonido que pueden causar pérdida auditiva permanente. Impedancia: 4 ohmios, nominal
