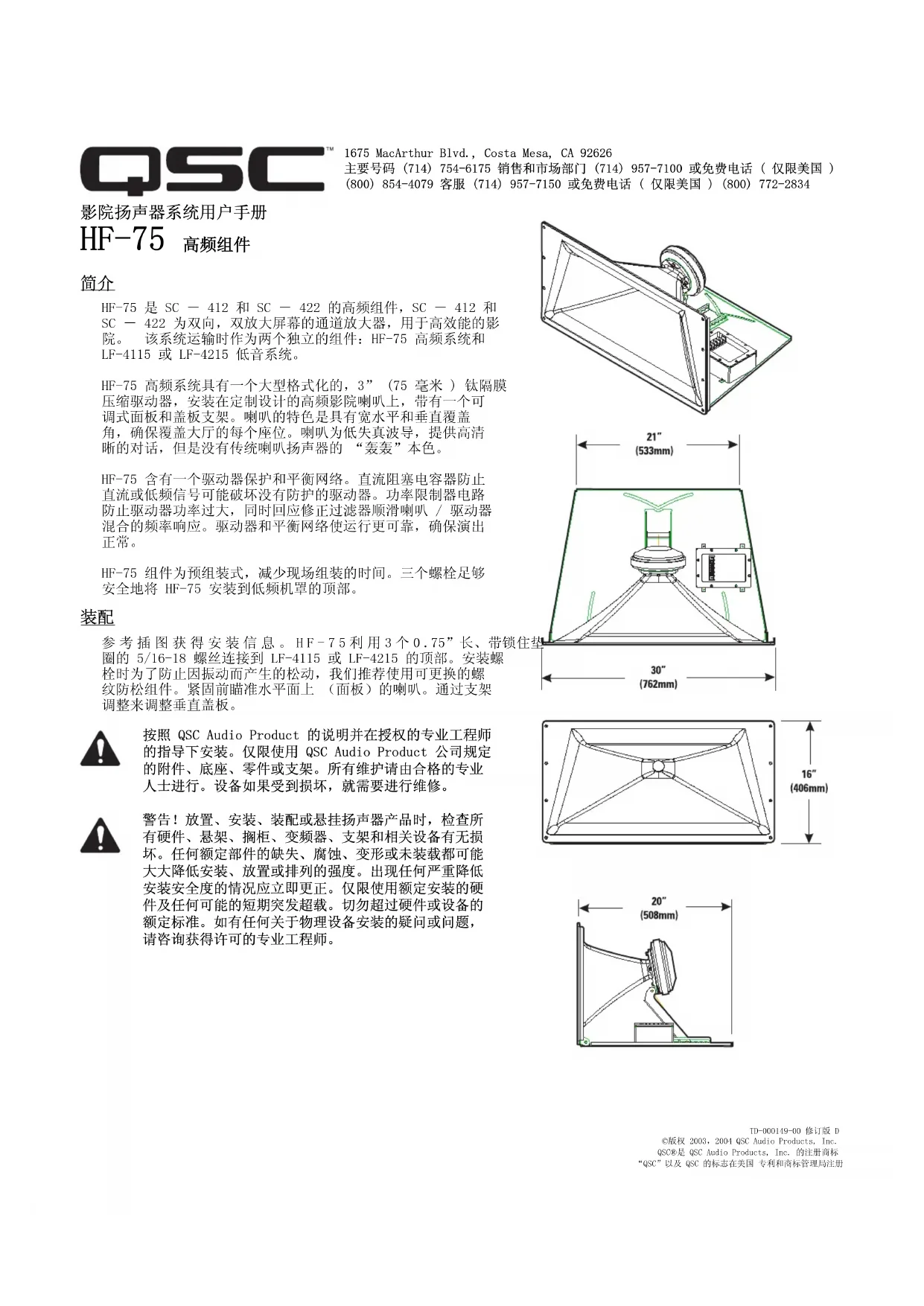

HF-75 是 SC － 412 和 SC － 422 的高频组件，SC － 412 和 SC － 422 为双向，双放大屏幕的通道放大器，用于高效能的影 院。 该系统运输时作为两个独立的组件：HF-75 高频系统和 LF-4115 或 LF-4215 低音系统。 HF-75 高频系统具有一个大型格式化的，3” (75 毫米 ) 钛隔膜 压缩驱动器，安装在定制设计的高频影院喇叭上，带有一个可 调式面板和盖板支架。喇叭的特色是具有宽水平和垂直覆盖 角，确保覆盖大厅的每个座位。喇叭为低失真波导，提供高清 晰的对话，但是没有传统喇叭扬声器的 “轰轰”本色。 HF-75 含有一个驱动器保护和平衡网络。直流阻塞电容器防止 直流或低频信号可能破坏没有防护的驱动器。功率限制器电路 防止驱动器功率过大，同时回应修正过滤器顺滑喇叭 / 驱动器 混合的频率响应。驱动器和平衡网络使运行更可靠，确保演出

HF-75 组件为预组装式，减少现场组装的时间。三个螺栓足够 安全地将 HF-75 安装到低频机罩的顶部。

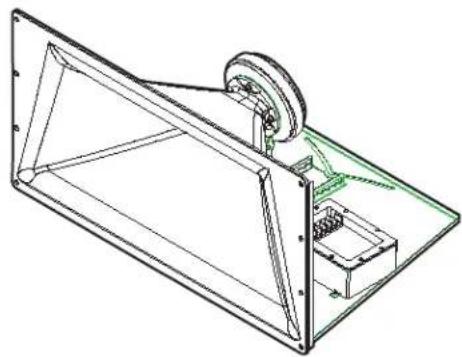

参考插图获得安装信息。HF-75利用3个0.75”长、带锁住垫 圈的 5/16-18 螺丝连接到 LF-4115 或 LF-4215 的顶部。安装螺 栓时为了防止因振动而产生的松动，我们推荐使用可更换的螺 纹防松组件。紧固前瞄准水平面上 （面板）的喇叭。通过支架

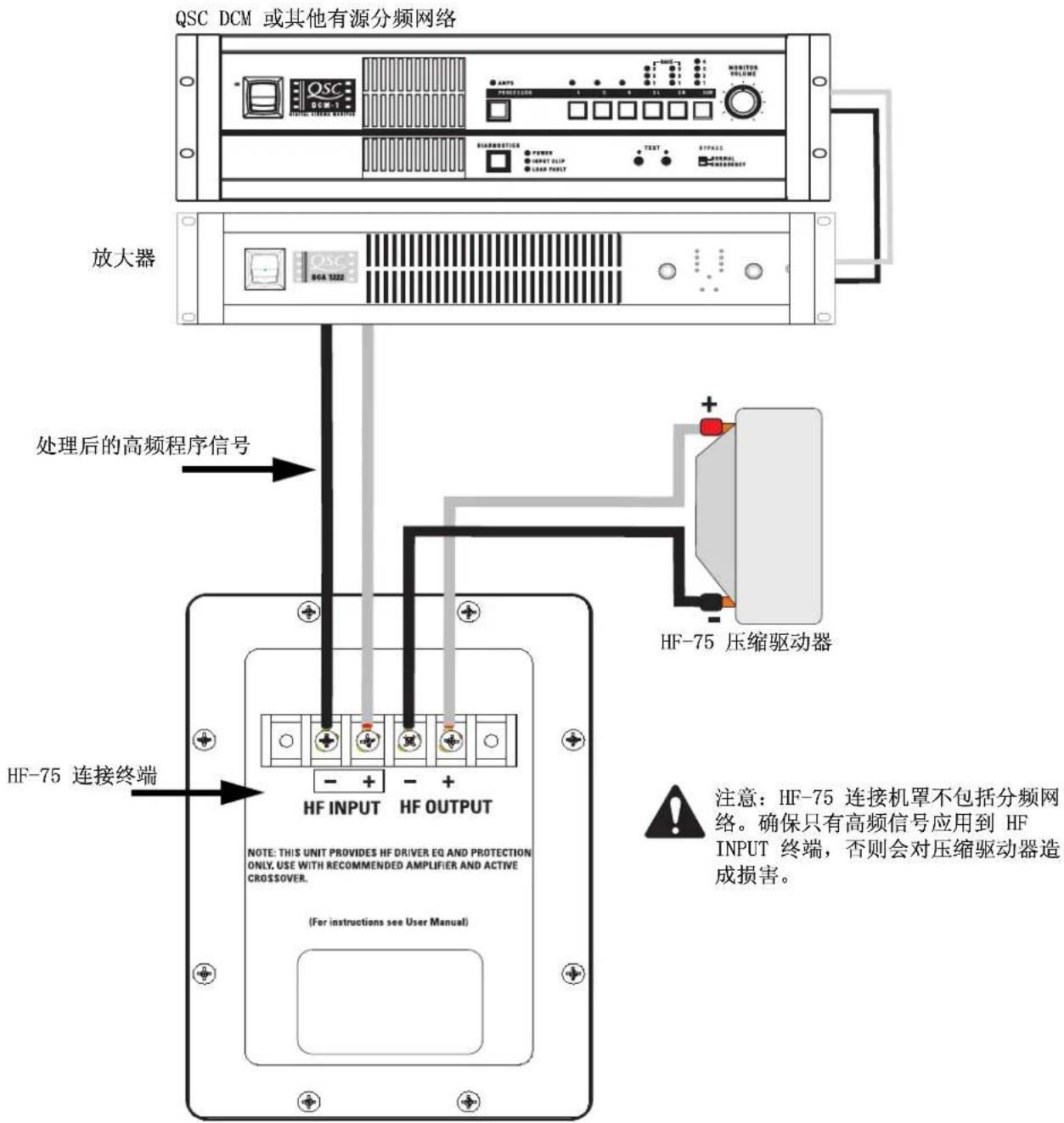

按照 QSC Audio Product 的说明并在授权的专业工程师 的指导下安装。仅限使用 QSC Audio Product 公司规定 的附件、底座、零件或支架。所有维护请由合格的专业 人士进行。设备如果受到损坏，就需要进行维修。 警告！放置、安装、装配或悬挂扬声器产品时，检查所 有硬件、悬架、搁柜、变频器、支架和相关设备有无损 坏。任何额定部件的缺失、腐蚀、变形或未装载都可能 大大降低安装、放置或排列的强度。出现任何严重降低 安装安全度的情况应立即更正。仅限使用额定安装的硬 件及任何可能的短期突发超载。切勿超过硬件或设备的 额定标准。如有任何关于物理设备安装的疑问或问题， 请咨询获得许可的专业工程师。 TD-000149-00 修订版 D © 版权 2003，2004 QSC Audio Products, Inc. QSC® 是 QSC Audio Products, Inc. 的注册商标 “QSC”以及 QSC 的标志在美国 专利和商标管理局注册 1675 MacArthur Blvd., Costa Mesa, CA 92626 主要号码 [phone] 销售和市场部门 [phone] 或免费电话 ( 仅限美国 ) [phone] 客服 [phone] 或免费电话 ( 仅限美国 ) [phone]连接 HF-75 具有阻挡带螺旋式终端，可以接受高达 #10 AWG 绞合式扬声器电线。 HF 输入终端 将放大器的输出信号连接到扬声器的 HF 输入终端。观察正确的极性；放大器＋信号到扬声器＋ HF 输入，放 大器－信号到扬声器－ HF 输入。使用最大导线尺寸和最短长度。 注意 ! 整个系统保持正确的扬声器连接极性，以便获得最佳性能。勿对 HF-75 应用全范围信号 !HF-75 中无交叉，只有一个补偿 / 延迟网络。所有要求的信号处理必须在 HF-75 的上流完成。 HF 输出终端 HF 输出终端由工厂连至压缩驱动器。这些终端应仅连到 HF-75 的压缩驱动器。 QSC DCM 或其他有源分频网络 HF-75 压缩驱动器

HF-75 连接终端 注意：HF-75 连接机罩不包括分频网 络。确保只有高频信号应用到 HF INPUT 终端，否则会对压缩驱动器造 成损害。HF-75 产品规格 ( 如有改变恕不另行通告 ) 频率范围 : 600 - 16k Hz (-6 dB, 全间距 ) 标称覆盖范围 : 90° 水平 X +15° 到 -35° 垂直 ( 总计 50°，可调式安装提供垂直平面调整。紧固螺丝 前，透过改变 LF-4215 机罩上的位置可以调整水平平面。 DI: 9.0 dB ( 平均 600 到 16,000 赫兹 ) Q: 8.0 ( 平均 600 到 16,000 赫兹 ) 最大输出 : 133 dB SPL 计算峰值，1 米，半间距。 阻抗 : 8 欧姆标称

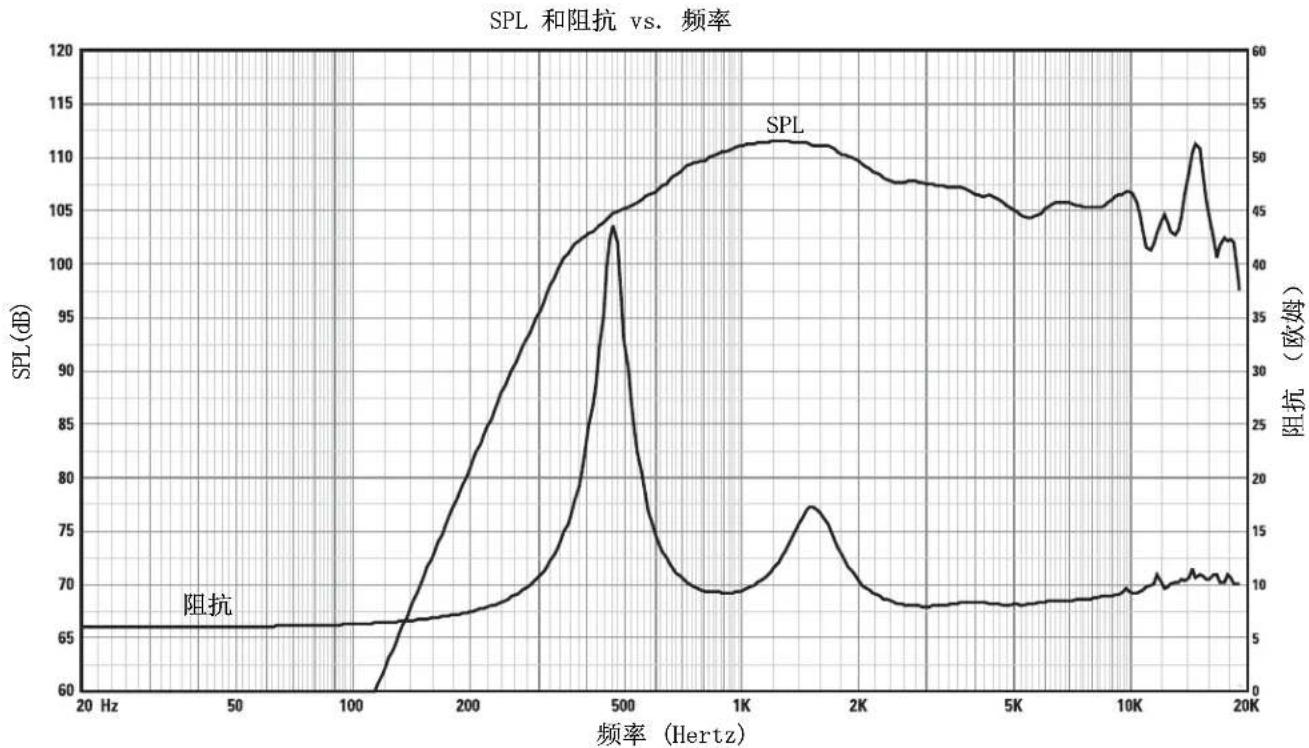

104 欧姆最大，475 赫兹 最大输入功率 : 60 瓦 rms (6 dB 振幅因子粉红噪音 100 小时，500 到 20,000 赫兹， IEC 方式 ) 80 瓦 rms (6dB 振幅因子粉红噪声 2 小时， 60 到 6,000 赫兹， AES 方式 ) 灵敏度 : 108 dB 半间距，1 瓦，1 米 分频频率 : 700 赫兹或更高，每八分音度 24 dB 连接器 : 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端 ( 两个高频输入和两个后补偿高 频输出）。高频输出工厂连接到压缩驱动器。 变频器 : 1.5” (38 毫米 ) 出口 , 3.0” (76 毫米 ) 钛隔膜压缩驱动器。 安装硬件 : 使用 5/16”-18 x 3/4”长螺栓连接到低频箱顶部。 尺寸 : 30”（宽）X 16”（高）X 20”（深）(762mm X 406mm X 508mm) 重: 50 磅 ( 运输 ), 40 磅 ( 净重 ), 22.7/18.4 公斤 SPL 和阻抗 vs. 频率 SPL(dB) 频率 (Hertz)

SPL保修 （仅限美国；其它国家，请联系您的经销商或分销商）

QSC Audio Products, Inc. 不承担因疏忽、或不当安装和 / 或不当使用本放大器产品而对扬声器或任何 其它设备造成损坏的任何责任。 QSC Audio Products3 年有限质保协议。 QSC Audio Products, Inc. （QSC ）担保其产品自销售日起三年内不会发生材料或制造工艺缺陷，若 在正常安装和使用条件下发生的损坏，QSC 将按照本质保协议更换有缺陷的零件和维修故障产品 – 但 您要将本产品送回我们的工厂或任一授权维修点， 预付运送费用并附带一份购买证明即销售收据影印 本。 此质保协议规定，退回的产品检查必须标明经我们判断的制造缺陷。 本质保不适用于任何因误用、 疏忽、意外事故、不正确地安装，或日期编码被去掉或破损的产品。QSC 不对意外和／或间接发生的损 害承担责任。 此质保赋于您特定的法律权力。此有限质保在保证期内可自由转让。 在不同的州，顾客可能会有额外的权利。 此质保协议不适用于为出口或不在美国销售而生产的产品。产品上缺少序列号，或者从非授权销售商处 购买此产品，将失去此有限质保协议。此质保协议定期更新。请浏览：www.qscaudio.com，获得最新版 本的 QSC 质保协议声明， 联系我们：800-854-4079，或访问我们的网站：www.qscaudio.com。 联系 QSC Audio Products 通信地址 :QSC Audio Products, Inc. 1675 MacArthur Boulevard Costa Mesa, California 92626-1468 USA

主要号码 [phone] 销售和市场部门 [phone] 或免费电话 ( 仅限美国 ) [phone] 客服 [phone] 或免费电话 ( 仅限美国 ) [phone]

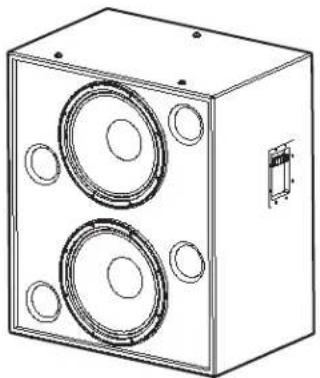

LF-4215 双 15” (381 毫米 ) 的低频机壳专为影院应用设计。LF-4215 和传 统 “摇滚”低音系统的不同之处在于它可以满足影院对扩展低频响应的要 求。根据高频系统的要求，LF-4215 可覆盖 35 赫兹到 1000 赫兹的频率范 围。 由于强耦合低音扬声器 （CCW）的低音扬声器之间间距小，因此和大 间距设计相比，具有耦合好，较大频率范围覆盖角度宽的特点。 两个定制 400 瓦，15” 变频器专为影院使用开发。特别具有超大 4” (100 毫米 ) 音圈和一个多通风极片，确保即使在高功率的情况下， 也能保持清凉 的运行环境。温度低可以增加变频器的寿命，并且减少高功率下的功率压缩 问题。低切极片确保音圈在对称磁隙 （SMG）中运行，从而减少了二次谐波

机壳由高质量的总配线架面板构成，具有单低音室的特点 （SWC，每个变频 器有各自分开的音室）。在非常少见的情况下如果变频器出现故障，可以防 止不当盒负荷造成的其余变频器振幅过大。 大型、全辐射口 （FRP）确保气流平稳通过端口，特别是在功率较高的情况 下。这可以防止潜在的声音端口噪音紊乱。无论是内部还是外部端口开口都

由于具有端口负荷 （SPL），低音端口均匀地分布在变频器两侧，使通过变 频器背表面的内部压力更加一致。这样就防止了圆锥由于力量失衡而被错误 地放置在一边或另一边，从而减少了高功率情况下将音圈赶出空隙中心的情

机罩上部的3个T形螺母使得安装 QSC 的 HF-75 高频系统或 MH-1075 中高

机罩并没有设计成悬挂式、可操纵式、或装配式。请勿对此机罩进行

此产品可产生对人类听觉造成永久损伤的声压强度。请将听音区域内 的声压强度总是保持在不会对人的听力造成损伤的水平。 按照 QSC Audio Product 的说明并在授权的专业工程师的指导下安 装。仅限使用 QSC Audio Product 公司规定的附件、底座、零件或支 架。所有维护请由合格的专业人士进行。设备如果受到损坏，就需要

警告！放置、安装、装配或悬挂扬声器产品时，检查所有硬件、悬 架、搁柜、变频器、支架和相关设备有无损坏。任何额定部件的缺 失、腐蚀、变形或未装载都可能大大降低安装、放置或排列的强度。 出现任何严重降低安装安全度的情况应立即更正。仅限使用额定安装 的硬件及任何可能的短期突发超载。切勿超过硬件或设备的额定标 准。如有任何关于物理设备安装的疑问或问题，请咨询获得许可的专

TD-000141-00 修订版 D © 版权 2003, 2004, QSC Audio Products, Inc. QSC® 是 QSC Audio Products, Inc. 的注册商标 “QSC”以及 QSC 的标志在美国专利和商标管理局注册 1675 MacArthur Blvd., Costa Mesa, CA 92626 主要号码 [phone] 销售和市场部门 [phone] 或免费电话 ( 仅限美国 ) [phone] 客服 [phone] 或免费电话 ( 仅限美国 ) [phone]

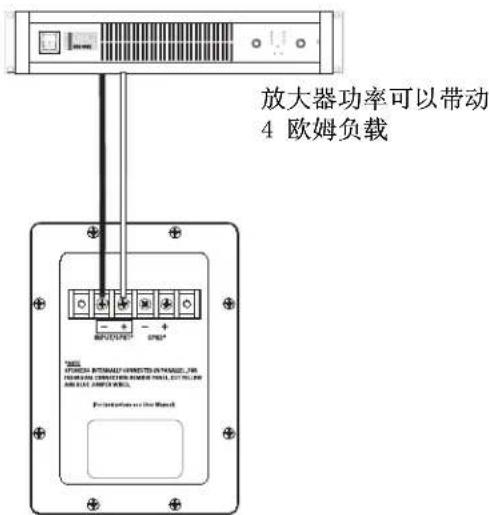

LF-4215 具有用于连接的阻挡带螺 旋式终端。此终端接受高达 #10AWG 的绞合式扬声器电线。对于特定的 安装，尽可能使用最大电线尺寸和 最短电线长度。观察极性标志，确 保整个系统极性一致，以便获得最

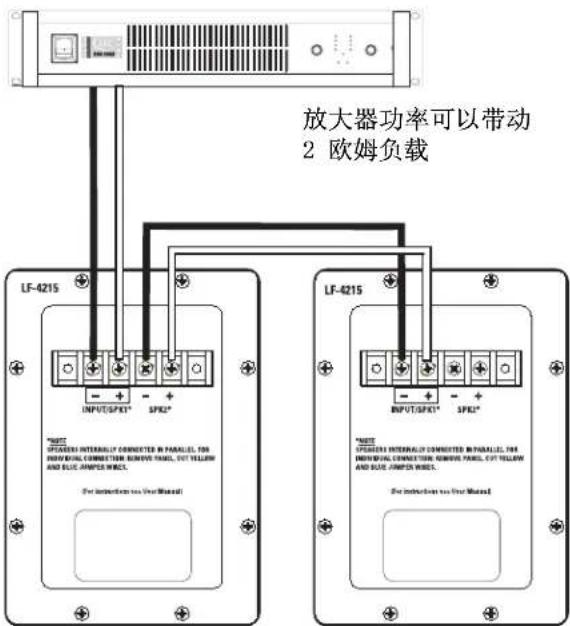

第二个 SB-5218 并联 终端标志 SPK2 可用于并联另一个 LF-4215。按照右图所示连接线路。 注意：如果 LF-4215 的内部连线经 过任何修改，便不会起作用。如果 情况如此，拿掉终端杯，然后验证 有无工厂黄色跳线电线和蓝色跳线 电线；按要求修改或者对此扬声器

单个变频器连接 （需要修改） 变频器在机罩内并行连线。如果要 求单个变频器连接，拿掉终端杯， 然后拿掉连接在 SPK1 和 SPK2 终端 间的黄色和蓝色跳线电线。换掉终 端杯，然后在机罩上作修改标记。

2 欧姆负载LF-4215 产品规格 ( 如有改变恕不另行通告 ) 频率范围： 38 - 1300赫兹(±3 dB)

30 - 1400 赫兹可用范围 (-10 dB)

标称覆盖范围： 600 赫兹时 100°水平 X 55°垂直

134.5 dB SPL 计算峰值、1 米、半间距、在额定 rms 功率 6dB 振幅因子粉红噪声输入，25 - 250 赫兹。

128.5 dBA SPL 计算最大连续，1 米。通常使用 dBA 尺以确定会造成永久听力损失的声源。

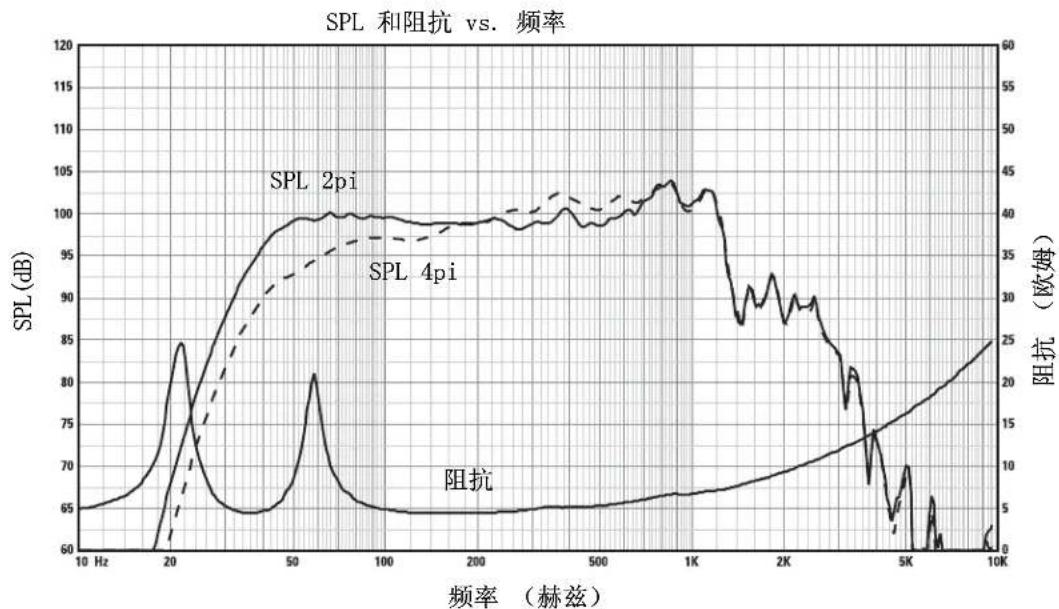

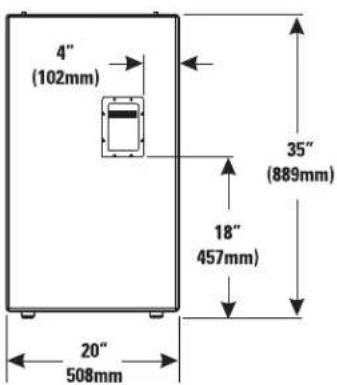

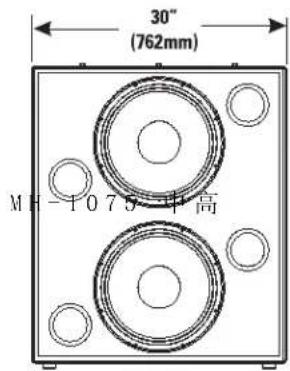

阻抗： 标称4欧姆 最小 3.4 欧姆，150 赫兹 最大 25 欧姆，22 赫兹 最大输入功率： 800 瓦 rms (6dB 振幅因子粉红噪声的 100 小时， 30 - 500 赫兹 ) 1000 瓦 rms (6dB 振幅因子粉红噪声 2 小时， 30 - 500 赫兹， AES 方法 ) 推荐放大器功率 - 1600 瓦 rms 最大到 4 欧姆 ( 每 LF-4218) 灵敏度： 99.5 dB 半间距， 93.5 dB 全间距， 35 - 1000 赫兹， 1 瓦， 1 米 推荐处理： 次音速过滤低于 30 赫兹，每八度音程大于 18 dB 最大推荐分频频率为 1000 赫兹。从 www.qscaudio.com 网站可获得 QSC DSP 的配置情况。如有要求即可获得替换处理硬件的参数。 连接器： 阻挡带螺旋式终端接受高达 #10 AWG 绞合式布线。四个终端 ( 两个输入和两个并行输出 )。驱动器 以并联形式内部连接。独立连接变频器的时候，拿掉终端杯内部边上的蓝色跳线电线和黄色跳线 电线，然后相应标记机罩。 变频器： 两个 15” (381 毫米 ) 高效低频变频器通风式 4” (100 毫米 ) Kapton? 线圈架上的铜音圈。高偏 移 / 低失真设计，带超高功率处理，以及低温和端口压缩。 机罩： 类似的 B4 对齐，端口机罩带全喇叭形端口，低紊乱对称端口设计，调整为 36 赫兹，由中密度纤 维板和重型支撑构成。 具有防破坏低音喇叭安装螺丝的特点。 尺寸： 30”（宽）X 35”（高）X 20”（深）(762 mm X 889 mm X 508 mm) 重量： 195 磅 （运输），172 磅 （净重）(88/78 公斤 ) SPL 和阻抗 vs. 频率
