AcousticPerformance AP5102 - Vocero QSC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Altavoz trapezoidal bidireccional de 10"
Marca	QSC
Modelo	AcousticPerformance AP5102
Respuesta en frecuencia (-10 dB)	60 Hz - 18 kHz
Potencia admisible (continua, pasiva)	450 W (54 V)
Potencia admisible (bi-amplificación LF)	450 W (54 V)
Potencia admisible (bi-amplificación HF)	80 W (25 V)
Impedancia nominal	8 Ω
Sensibilidad nominal	94 dB, 1 W a 1 m
Ángulo de cobertura (axisimétrico)	105°
SPL nominal máximo (pasivo, pico)	127 dB a 1 m
Transductor HF	Diafragma de 76 mm (3"), etapa de ataque de ferrita, salida de 35,6 mm (1,4")
Transductor LF	Altavoz de graves de 254 mm (10"), ferrita, bobina de voz de 76 mm (3")
Material del gabinete	Contrachapado de abedul de 15 mm
Color	Negro (RAL 9011) o Blanco (RAL 9010)
Rejilla	Acero con recubrimiento en polvo de calibre 16
Conectores de entrada	Regleta de conexión de 4 pines cubierta y conector NL4
Puntos de fijación	15 inserts M10 roscados
Dimensiones (Al x An x Pr)	559 x 305 x 267 mm (22 x 12 x 10,5 pulgadas)
Peso neto	21,8 kg (48 lb)
Accesorios incluidos	Soporte de cuna AP-YM10 y kit M10 (M10 Kit-W)

Preguntas frecuentes - AcousticPerformance AP5102 QSC

¿Cómo cambiar entre el modo pasivo y el modo bi-amplificación?

Desatornille los seis tornillos de la cubeta de entrada, retírela con cuidado, luego desconecte el haz de cables del conector actual y conéctelo al otro conector. Vuelva a colocar la cubeta asegurándose de no pellizcar los cables. El indicador amarillo debe ser visible en el puerto SETTING correspondiente.

¿Cuál es el procedimiento de suspensión del altavoz?

Utilice únicamente los puntos de suspensión M10 integrados con el kit M10 (pernos de ojo M10). Consulte a un ingeniero estructural para validar las fijaciones. Respete los límites de carga y verifique la integridad de todos los componentes antes del izaje.

¿Cuál es el peso del altavoz AP5102?

El peso neto es de 21,8 kg (48 lb). El peso bruto (embalado) es de 24 kg (53 lb).

¿Cuáles son los modos de cableado disponibles?

El altavoz se puede cablear en modo pasivo (una sola entrada 1+/1-) o en modo bi-amplificación (LF en 1+/1- y HF en 2+/2-). Utilice cable de calibre 10 AWG como máximo.

¿Cómo limpiar el altavoz?

Limpie únicamente con un paño seco. No use agua ni productos químicos.

¿Qué hacer en caso de daño o mal funcionamiento?

Confíe cualquier reparación a personal calificado. Contacte al servicio al cliente de QSC o a un centro autorizado. La garantía limitada de 3 años cubre los defectos de fabricación.

¿Qué accesorios se suministran con el AP5102?

El altavoz se entrega con el soporte de cuna AP-YM10 y el kit de instalación M10 (M10 Kit-W) que contiene los pernos de ojo y arandelas.

¿Cuál es la impedancia nominal del altavoz?

La impedancia nominal es de 8 Ω, tanto en modo pasivo como en modo bi-amplificación.

¿Puedo usar el altavoz en exteriores?

El altavoz no está diseñado para uso en exteriores sin protección adecuada. Evite la exposición al agua y la humedad.

¿Cómo ajustar el ángulo del altavoz con el soporte de cuna?

Después de fijar el soporte, no apriete completamente los tornillos M10. Ajuste el ángulo deseado, luego apriete los tornillos a 60 pulgadas-libra (6,7 Nm). Para los modelos verticales, instale las almohadillas rectangulares para evitar ruidos de traqueteo.

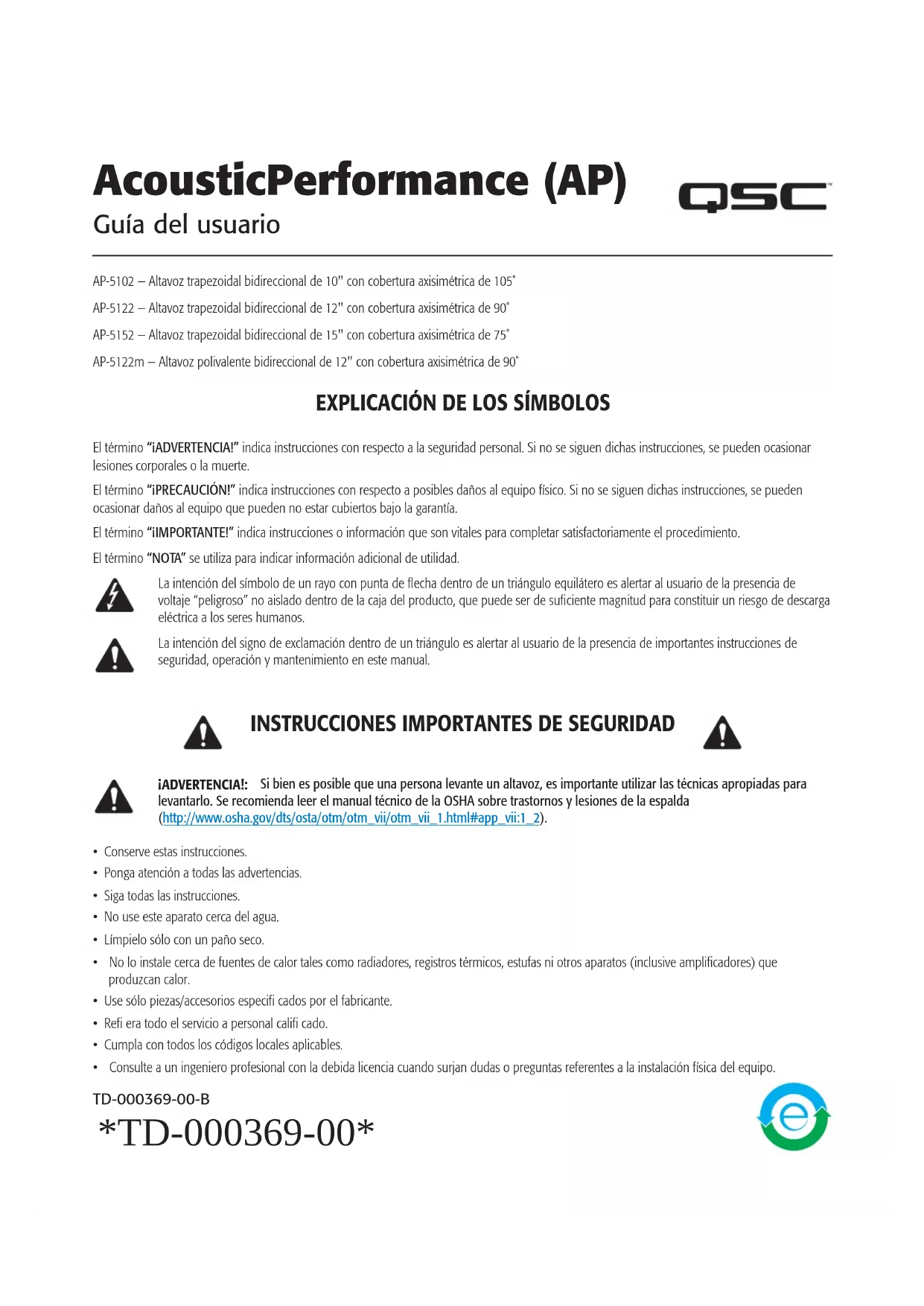

MANUAL DE USUARIO AcousticPerformance AP5102 QSC

AP-5102 – Altavoz trapezoidal bidireccional de 10" con cobertura axisimétrica de 105°

AP-5122 – Altavoz trapezoidal bidireccional de 12" con cobertura axisimétrica de 90°

AP-5152 – Altavoz trapezoidal bidireccional de 15" con cobertura axisimétrica de 75°

AP-5122m – Altavoz polivalente bidireccional de 12" con cobertura axisimétrica de 90°

EXPLICACIÓN DE LOS SÍMBOLOS

El término “iADVERTENCIA!” indica instrucciones con respecto a la seguridad personal. Si no se siguen dichas instrucciones, se pueden ocasionar lesiones corporales o la muerte.

El término “iPRECAUCIÓN!” indica instrucciones con respecto a posibles daños al equipo físico. Si no se siguen dichas instrucciones, se pueden ocasionar daños al equipo que pueden no estar cubiertos bajo la garantía.

El término "iIMPORTANTE!" indica instrucciones o información que son vitales para completar satisfactoriamente el procedimiento.

El término "NOTA" se utiliza para indicar información adicional de utilidad.

La intención del símbolo de un rayo con punta de flecha dentro de un triángulo equilátero es alertar al usuario de la presencia de voltaje "peligroso" no aislado dentro de la caja del producto, que puede ser de suficiente magnitud para constituir un riesgo de descarga eléctrica a los seres humanos.

La intención del signo de exclamación dentro de un triángulo es alertar al usuario de la presencia de importantes instrucciones de seguridad, operación y mantenimiento en este manual.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

iADVERTENCIA!: Si bien es posible que una persona levante un altavoz, es importante utilizar las técnicas apropiadas para levantarlo. Se recomienda leer el manual técnico de la OSHA sobre trastornos y lesiones de la espalda (http://www.osha.gov/dts/osta/otm/otm_vii/otm_vii_1.html#app_vii:1_2).

• Conserve estas instrucciones.
• Ponga atención a todas las advertencias.
• Siga todas las instrucciones.
• No use este aparato cerca del agua.
• Límpielo sólo con un paño seco.
• No lo instale cerca de fuentes de calor tales como radiadores, registros térmicos, estufas ni otros aparatos (inclusive amplificadores) que produzcan calor.
• Use sólo piezas/accesorios especificados por el fabricante.
• Refi era todo el servicio a personal califi cado.
• Cumpla con todos los códigos locales aplicables.
• Consulte a un ingeniero profesional con la debida licencia cuando surjan dudas o preguntas referentes a la instalación física del equipo.

TD-000369-00-B

*TD-000369-00*

Garantía (sólo para EE.UU.; para otros países, consulte con su vendedor o distribuidor)

Garantía limitada de 3 años de QSC Audio Products

QSC Audio Products, LLC ("QSC") garantiza que sus productos estarán libres de materiales y/o mano de obra defectuosos y reemplazará las piezas defectuosas y reparará los productos que funcionen mal bajo esta garantía cuando el defecto ocurra bajo condiciones normales de instalación y uso, siempre y cuando la unidad se devuelva a nuestra fábrica, a una de nuestras estaciones autorizadas de servicio o a un distribuidor autorizado de QSC International mediante transportación prepagada con una copia del comprobante de compra (por ejemplo, el recibo de la compra). Esta garantía requiere que la inspección del producto devuelto indique, en nuestra opinión, un defecto de fabricación. Esta garantía no se extiende a ningún producto que haya estado sometido a uso indebido, negligencia, accidente, instalación incorrecta, o al que se haya quitado o modificado el código de la fecha. QSC tampoco será responsable por daños incidentales y/o emergentes. Esta garantía le otorga derechos legales específicos. Esta garantía limitada es transferible durante el período de la misma. La garantía de los productos QSC NO ES VÁLIDA si los productos se compraron de un distribuidor no autorizado o de un comerciante en línea, o si el número de serie original de fábrica se quita, altera o reemplaza de alguna manera. El daño o pérdida de cualquier software o datos que residan en el producto no está cubierto por la garantía. Al proporcionar servicio de reparación o reemplazo, QSC hará todos los esfuerzos razonables para reinstalar la configuración original del software del producto y las versiones de actualización subsiguientes, pero no ofrece la recuperación ni la transferencia del software o de los datos contenidos en la unidad a la que se dio servicio que no estaban incluidos originalmente en el producto.

Los clientes podrían tener derechos adicionales, que varían de un estado a otro o de un país a otro. En el caso de que las leyes locales anulen, prohiban o suspendan una disposición de esta garantía limitada, las disposiciones restantes permanecerán en vigencia.

La garantía limitada de QSC es válida por un periodo de tres (3) años a partir de la fecha de compra en Estados Unidos y en muchos otros países (pero no en todos).

Si desea información sobre la garantía de QSC en países que no sean Estados Unidos, comuníquese con su distribuidor internacional de QSC autorizado. Puede encontrar una lista de los distribuidores internacionales de QSC en www.qscaudio.com.

Para registrar su producto QSC en línea, visite www.qscaudio.com y seleccione "Product Registration" (Registro del producto). Puede recibir respuesta a otras preguntas referentes a esta garantía llamando, enviando un mensaje electrónico o comunicándose con su distribuidor QSC autorizado.

Teléfono: 1-800-854-4079 en EE.UU. y Canadá, [phone] internacional. Correo electrónico: [e-mail]. Sitio web: www.qscaudio.com.

Instalación de los altavoces AcousticPerformance

Suspensión de los altavoces AP

iADVERTENCIA!: Lea y siga estas instrucciones al pie de la letra. Si los altavoces no se suspenden correctamente, podrían caerse, causando lesiones personales y daños al equipo.

Reglas para la suspensión

• Consulte con un ingeniero mecánico o estructural profesional, con certificación en la jurisdicción del lugar de instalación del sistema de sonido, para que revise, verifi que y apruebe todas las instalaciones al edificio o a la estructura.
• Emplee los servicios de un profesional en suspensión para izar, posicionar y conectar el equipo a la estructura de apoyo.
• El uso correcto de todos los herrajes y componentes de suspensión es imprescindible al suspender y desplegar sistemas de sonido.
• Siempre calcule las cargas suspendidas antes de izar para asegurarse de que los componentes y herrajes de suspensión se utilicen dentro de sus respectivos límites de carga.
• Consulte los códigos y normativas locales para comprender cabalmente los requisitos de cargas suspendidas en el lugar en donde suspenderá el equipo.
• Para suspender el altavoz, utilice únicamente la horquilla recomendada o los puntos de instalación M10 con el juego de instalación M10.

• Asegúrese absolutamente de la integridad de cualquier miembro estructural destinado a soportar cargas suspendidas. Los miembros estructurales ocultos pueden ocultar debilidades estructurales.

• i Nunca dé nada por sentado! Los puntos de conexión para la suspensión suministrados por el propietario o un tercero pueden no resultar adecuados para suspender las cargas.

• Antes de izar, inspeccione siempre todos los componentes (cajas, soportes de suspensión, pasadores, bastidores, pernos, tuercas, eslingas, grilletes, etc.) en busca de grietas, desgaste, deformación, corrosión, o piezas faltantes, sueltas o dañadas que pudieran reducir la fuerza del conjunto. Deseche cualquier pieza desgastada, defectuosa o dudosa, y reemplácela por piezas nuevas de la carga nominal apropiada.

Cargas de choque

Cuando una carga se mueve o detiene, su peso estático se amplifica. Los movimientos repentinos pueden amplificar el peso estático varias veces. Esta amplificación del peso estático se denomina "carga de choque". La carga de choque representa un peligro para el equipo y los trabajadores. Los efectos de la carga de choque pueden ser instantáneos, o pueden permanecer sin detección a menos que el equipo haya sufrido daños detectables a simple vista. Una correcta preparación para la carga de choque requiere una cuidadosa planificación y conocimientos del equipo, la suspensión y las prácticas de izado.

La carga de choque de equipos y estructuras por lo general queda confinada al izado y a la instalación, pero las fuerzas naturales (vientos, terremotos, etc.) pueden imponer cargas de choque varias veces superiores a la carga estática. Debido a esto, las estructuras y el equipo de suspensión deben ser capaces de soportar varias veces el peso del equipo suspendido.

Modelo	Peso (kg)	Peso (lb)
AP-5102 21,8	48
AP-5122 29,7	66
AP-5152 36,3	80
AP-5122m 28	663

Uso de los puntos de suspensión integrados

Los puntos de suspensión están situados de tal forma que los altavoces pueden colgarse orientados en cualquier dirección.

Modelos AP-5102 (10"), AP-5122 (12") y AP-5152 (15")

• 15 puntos de suspensión M10 integrados.
• Dos en cada lado, tres en la parte posterior, cuatro en la parte superior y cuatro en la parte inferior de la caja del altavoz.
  Modelo AP-5122m
• 11 puntos de suspensión integrados.
• Tres en cada lado, uno en la parte posterior, dos en la parte superior y dos en la parte inferior.

NOTA: Los puntos de suspensión en los altavoces AcousticPerformance están diseñados para utilizarse con las armellas (M10, 20 mm) y las arandelas incluidas en el juego de accesorios M10 disponible (número de modelo: M10 KIT-W).

1. Usando una llave hexagonal de 6 mm, quite los tapones pertinentes de los puntos de instalación M10.
2. Enrosque una armella en cada uno de los puntos de instalación M10 pertinentes.
3. Apriete las armellas hasta que su reborde quede ajustado contra la caja.
4. Continúe girando las armellas hasta que lleguen a la posición en línea óptima deseada. No apriete excesivamente.
5. Los altavoces están listos para ser suspendidos.

Uso de los montajes de horquilla

Los altavoces AcousticPerformance pueden instalarse usando un montaje de horquilla acoplado a los puntos de suspensión M10 integrados. Se necesita una llave hexagonal de 6 mm.

• El modelo AP-5102 (10") utiliza el montaje de horquilla AP-YM10
• El modelo AP-5122 (12") utiliza el montaje de horquilla AP-YM12
• El modelo AP-5122m (12" polivalente) utiliza el montaje de horquilla AP-YM12m

NOTA: El AP-5122m se monta perpendicularmente a a horquilla. Consulte la Figura 2.

iADVERTENCIA!: Consulte con un ingeniero estructural antes de instalar los montajes de horquilla en una superfi cie. Asegúrese de que la superfi cie pueda soportar el peso del altavoz y de utilizar los pernos adecuados para sujetar la horquilla a la superfi cie.

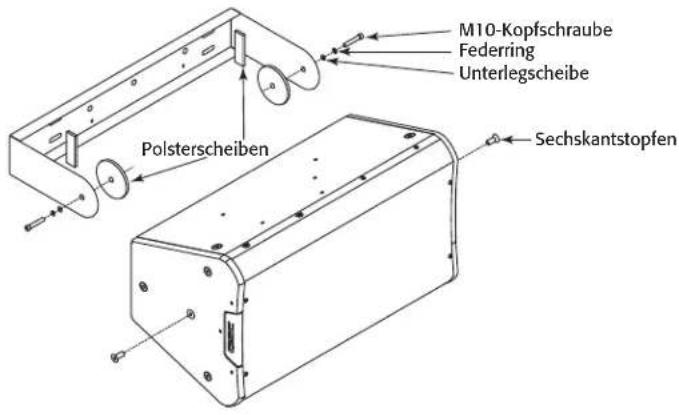

1. Sujete bien el soporte del montaje de horquilla a la superfi cie seleccionada.
   Consulte la Figura 1 y la Figura 2.
2. Retire los tapones hexagonales M10 centrales de las partes superior e inferior de la caja del altavoz. Los tapones pueden desecharse o reciclarse.
3. Usando técnicas adecuadas para levantar objetos, coloque el altavoz en la horquilla con las dos almohadillas circulares entre la parte superior y la parte inferior de la caja del altavoz y la horquilla.
4. Instale el tornillo de cabeza hueca M10, la arandela de seguridad y la arandela plana a través de la horquilla y la almohadilla, hasta el interior del punto de suspensión integrado. Repita en el otro extremo de la caja del altavoz. No apriete totalmente los tornillos en este momento.
5. Ajuste el ángulo del altavoz según sea necesario.
6. Para prevenir las vibraciones con los modelos AP-5102 y AP-5122 en una orientación vertical, instale las dos almohadillas rectangulares entre la caja del altavoz y el montaje de horquilla.

NOTA: Si cambia de posición el altavoz, no olvide comprobar que las almohadillas rectangulares estén en las posiciones correctas.

El altavoz AcousticPerformance puede cambiar entre el modo Pasivo y el modo Bi-Amp. Mire el puerto de configuración (SETTING) para determinar el modo actual. El color amarillo en dicho puerto indica el modo actual. Consulte la Figura 3 y la Figura 4.

NOTA: El modo predeterminado de fábrica es el de red de cruce pasivo.

Passiver Modus Bi-Amp-Modus

Todos los altavoces AcousticPerformance se envían confi gurados en modo pasivo. Para cambiar de modo Pasivo a modo Bi-Amp o viceversa:

Consulte Figura 5 y Figura 6.

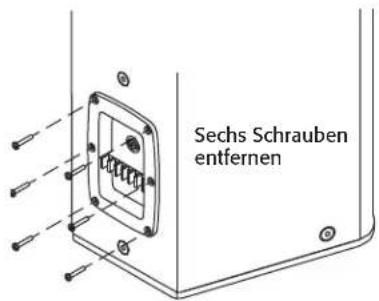

1. Retire los seis tornillos que sujetan la copa de entrada en su lugar.
2. Retire la copa de entrada, con cuidado de no someter a mucha tensión el mazo de los cables de conexión.
3. Retire el conector del mazo de cables del receptáculo en la parte inferior de la copa.
4. Inserte el conector del mazo de cables en el otro receptáculo en la parte inferior de la copa.

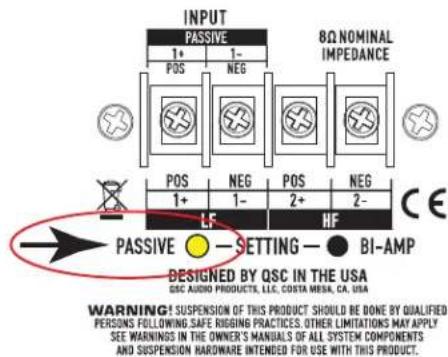

5. Déle la vuelta a la copa de entrada y verifi que que se vea amarillo en el puerto de confi guración (SETTING) adecuado Si no, cambie el conector al otro receptáculo.
6. Vuelva a colocar la copa de entrada en su posición en la caja con cuidado de que no se pille o trabe ninguno de los cables.
7. Sujete la copa de entrada con los seis tornillos que retiró en el paso 1. No los apriete excesivamente.

Cableado del altavoz AcousticPerformance

iADVERTENCIA!: Compruebe que los amplifi cadores estén apagados y desconectados de la fuente de alimentación, o que los cables del altavoz no estén conectados a los amplifi cadores.

Consulte la Figura 7, la Figura 8 y la Figura 9.

Los números de las patillas del conector NL4 se corresponden con los números de las patillas en la tira de barrera.

El modelo AP-5122m utiliza conectores NL4 solamente.

Cables

Modelo Tamaño Conexiones de cables Tamaño de cable			máximo
AP-5102 10" b	direccional NL4 y tira	de barrera de 4 patillas cubierta	10 AWG
AP-5122 12" b	direccional NL4 y tira	de barrera de 4 patillas cubierta
AP-5152 15" b	direccional NL4 y tira	de barrera de 4 patillas cubierta
AP-5122m 12"	bidireccional NL4 Doble

Consulte la Figura 7 y la Figura 9.

1. Asegúrese de que el altavoz esté confi gurado en el modo deseado. Consulte "Cambio del modo Pasivo al modo Bi-Amp" en la página 5.
2. Conecte los cables (10 AWG máximo) a los terminales correctos si está usando la tira de barrera.

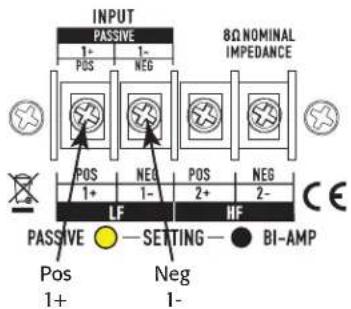

Salidas de las patillas para la tira de barrera y los conectores NL4:

- Modo pasivo:

□ 1+γ1-

- Modo Bi-Amp:

• LF (frec. baja) 1+ y 1-
• HF (frec. alta) 2+ y 2-

NOTA: Los altavoces pueden conectarse en

"cadena de margarita", en paralelo, usando una de las entradas de un altavoz como salida para el siguiente altavoz.

Passiver Modus

Bi-Amp-Modus

1 2 horas nominal usando ruido IEC60268 basado en impedancia mínima

2 Banda media basado en impedancia nominal

3 Calculado como la sensibilidad nominal más 10x el logaritmo de la potencia nominal continua en voltios al cuadrado, dividido por la impedancia nominal

4 Calculadocomo la salida máxima continua calculada más 6 dB
