Type de produit	Cisaille à tête pivotante
Marque	DEWALT
Modèle	DW890
Catégorie	Paire de ciseaux électriques
Double isolation	Oui (protection contre les défectuosités de l'isolant)
Fiche polarisée	Oui (une lame plus large)
Tension d'alimentation	120 V c.a., 50/60 Hz
Interrupteur	Détente avec verrouillage en continu
Régulateur de vitesse	Oui (pression sur la détente)
Tête pivotante	Oui (desserrage de 3 vis pour le retrait)
Nombre de couteaux	3 (1 central, 2 latéraux)
Réglage des couteaux	Par trous allongés sur le couteau latéral gauche
Lubrification	Graisse à roulements, redistribuer lors du changement de balais
Balais remplaçables	Oui (centres de service autorisés)
Pièces de rechange	Identiques recommandées (même référence)
Garantie	1 an (défauts de matière/fabrication) + 30 jours satisfaction
Accessoires	Recommandés chez le revendeur ; ne pas utiliser d'autres accessoires
Sécurité	Porter des lunettes, gants, vêtements ajustés ; éviter les atmosphères explosives
Entretien	Nettoyer les surfaces, vérifier les cordons ; confier les réparations à un centre autorisé

FOIRE AUX QUESTIONS - DW890 DEWALT

Comment ajuster les couteaux de la cisaille DW890 ?

Pour régler la courbure du matériau inutile, desserrer les vis d'assemblage et frapper légèrement le couteau latéral vers l'avant ou l'arrière. Les trous allongés du couteau latéral gauche permettent ce réglage.

Comment démonter la tête pour accéder aux couteaux ?

Dévisser les trois vis d'assemblage du boîtier de la cisaille. Retirer la tête en la tirant fermement vers l'avant. Pour retirer les couteaux, enlever les vis et sortir le couteau central et les couteaux latéraux.

Quelle est la tension d'alimentation de l'outil ?

L'outil fonctionne en courant alternatif, généralement 120 V c.a., 50/60 Hz (vérifier la plaque signalétique). Une baisse de tension de plus de 10 % peut entraîner une perte de puissance.

Comment utiliser le verrouillage en continu ?

Enfoncer la détente, pousser le bouton de verrouillage vers le haut, puis relâcher doucement la détente. Pour déverrouiller, enfoncer à fond la détente et la relâcher. Toujours déverrouiller avant de débrancher l'outil.

Quels accessoires sont compatibles avec la DW890 ?

Utiliser uniquement les accessoires recommandés par DEWALT vendus chez les détaillants ou centres de service. L'utilisation d'autres accessoires peut être dangereuse.

Comment entretenir la cisaille pour une longue durée de vie ?

Nettoyer les surfaces, maintenir les couteaux affûtés, lubrifier les roulements avec de la graisse de bonne qualité, et confier toute réparation à un centre de service autorisé. Les balais doivent être remplacés par un professionnel.

Qu'est-ce que la double isolation et pourquoi est-elle importante ?

La double isolation offre deux couches d'isolant électrique, éliminant le besoin de mise à la terre. Elle protège contre les blessures dues à une défectuosité de l'isolant interne. Cela permet d'utiliser des rallonges ordinaires sans terre.

Quels types de matériaux puis-je couper avec la DW890 ?

La cisaille est conçue pour couper de la tôle (métal mince). Toujours fixer le matériau et laisser les couteaux latéraux reposer à plat sur la surface. Porter des gants car les bords sont tranchants.

Que faire si la fiche n'entre pas dans la prise ?

La fiche est polarisée ; si elle ne s'insère pas, inverser les lames. Si elle n'entre toujours pas, faire installer une prise appropriée par un électricien. Ne jamais modifier la fiche.

Quelle est la garantie de l'outil ?

DeWALT offre une garantie d'un an contre les vices de matière et de fabrication. De plus, une garantie de satisfaction de 30 jours permet un remboursement complet si l'outil ne convient pas (retour chez le marchand avec preuve d'achat).

MODE D'EMPLOI DW890 DEWALT

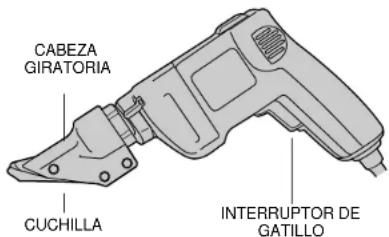

Cisaille à tête pivotante

AVERTISSEMENT : Afin de réduire les risques d'incendie, de secousses électriques ou de blessures lorsqu'on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes.

Double isolation

Les outils à double isolation comportent deux couches distinctes d'isolant électrique ou une double épaisseur d'isolant qui protègent l'utilisateur contre les risques de blessures provenant du système électrique de l'outil.

Ce système de double isolation élimine le besoin de mettre les outils à la terre. En effet, l'outil est muni d'une fiche à deux broches, ce qui permet d'utiliser une rallonge ordinaire sans avoir à se soucier d'assurer la mise à la terre.

NOTE : La double isolation ne dispense pas des mesures de sécurité normales lors de l'utilisation de l'outil. Elle vise à procurer une protection supplémentaire contre les blessures que peut entraîner une défectuosité de l'isolant électrique à l'intérieur de l'outil.

MISE EN GARDE : Lors de l'entretien, N'UTILISER QUE DES PIÉCES DE RECHANGE IDENTIQUES. Réparer ou remplacer les cordons endommagés.

Fiche polarisée(DW890, DW891)

Afin de réduire les risques de secousses électriques, l'outil est muni d'une fiche polarisée (une lame plus large que l'autre). Ce genre de fiche n'entre que d'une façon dans une prise polarisée. Lorsqu'on ne peut insérer la fiche à fond dans la prise, il faut tenter de le faire après avoir inversé les lames de côté. Si la fiche n'entre toujours

pas dans la prise, il faut communiquer avec un électricien certifié afin qu'il installe une prise appropriée. Il ne faut en aucun cas modifier la fiche.

LIRE TOUTES LES DIRECTIVES.

• BIEN DÉGAGER LA SURFACE DE TRAVAIL. Des surfaces et des établis encombrés peuvent être la cause de blessures.
• TENIR COMPTE DU MILIEU DE TRAVAIL. Protéger les outils électriques de la pluie. Ne pas s'en servir dans des endroits humides ou mouillés. Bien éclairer la surface de travail.
• SE PROTÉGER CONTRE LES SECOUSSES ÉLECTRIQUES. Éviter tout contact avec des objets mis à la terre, comme des tuyaux, radiateurs, cuisinières, réfrigérateurs et autres objets du genre.
• ÉLOIGNER LES ENFANTS. Tous les visiteurs doivent être tenus à l'écart de l'aire de travail et il faut les empêcher de toucher à l'outil ou au cordon de rallonge.
• RANGER LES OUTILS INUTILISÉS. Il faut ranger les outils dans un endroit sec, situé en hauteur ou fermé à clé, hors de la portée des enfants.
• NE JAMAIS FORCER L'OUTIL. Afin d'obtenir un rendement sûr et efficace, utiliser l'outil à son rendement nominal.
• UTILISER L'OUTIL APPROPRIÉ. Ne jamais exiger d'un petit outil ou d'un accessoire le rendement d'un outil de fabrication plus robuste. Se servir de l'outil selon l'usage prévu (par exemple, ne pas se servir d'une scie circulaire pour couper des branches d'arbres ou des bûches).
• PORTER DES VÊTEMENTS APPROPRIÉS. Éviter de porter des vêtements amples et des bijoux qui peuvent être happés par les pièces en mouvement. Porter des gants de caoutchouc et des chaussures à semelle antidérapante pour travailler à l'extérieur. Protéger la chevelure si elle est longue.
• PORTER DES LUNETTES DE SÉCURITÉ. Porter également un masque respiratoire si le travail de coupe produit de la poussière.
  • NE PAS MANIPULER LE CORDON DE FAÇON ABUSIVE. Ne

pas transporter l'outil par le cordon ni tirer sur ce dernier pour le débrancher de la prise. Éloigner le cordon des sources de chaleur, des flaques d'huile et des arêtes tranchantes.

• ASSUJETTIR LA PIÈCE. Immobiliser la pièce à l'aide de brides ou d'un étau. On peut alors se servir des deux mains pour faire fonctionner l'outil, ce qui est plus sûr.
• NE PAS DÉPASSER SA PORTÉE. Toujours demeurer dans une position stable et garder son équilibre.
• PRENDRE SOIN DES OUTILS. Conserver les outils propres pour qu'ils donnent un rendement supérieur et sûr. Suivre les directives concernant la lubrification et le remplacement des accessoires. Inspector régulièrement le cordon de l'outil et le faire réparer au besoin à un atelier d'entretien autorisé. Inspector régulièrement les cordons de ralionge et les remplacer lorsqu'ils sont endommagés. S'assurer que les poignées sont toujours propres, sèches et libres de toute tache d'huile ou de graisse.
• DÉBRANCHER LES OUTILS NON UTILISÉS. Respecter cette mesure lorsqu'on ne se sert pas de l'outil, ou qu'on doit le réparer ou en changer un accessoire (comme une lame, un foret ou un couteau).
• ENLEVER LES CLÉS DE RÉGLAGE. Prendre l'habitude de vérifier si les clés de réglage ont été retirées avant de faire démarrer l'outil.
• ÉVITER LES DÉMARRAGES ACCIDENTELS. Ne pas laisser le doigt sur l'interrupteur lorsqu'on transporte l'outil. S'assurer que l'interrupteur est à la position hors circuit lorsqu'on branche l'outil. CORDONS DE RALLONGE PRÉVUS POUR L'EXTÉRIEUR. Lorsque l'outil est utilisé à l'extérieur, ne se servir que d'un cordon de rallonge conçu pour l'extérieur et portant la mention appropriée.

Calibre minimal des cordons de rallonge

Longueur totale du cordon

• DEMEURER VIGILANT. Travailler avec vigilance et faire preuve de bon sens. Ne pas se servir de l'outil lorsqu'on est fatigué.
• VÉRIFIER LES PIÈCES ENDOMMAGÉES. Vérfifier l'alignement et les attaches des pièces mobiles, le degré d'usure des pièces et leur montage, ainsi que tout autre facteur susceptible de nuire au bon fonctionnement de l'outil. Faire réparer ou remplacer tout protecteur ou toute autre pièce endommagée dans un centre de service autorisé, sauf si le présent guide fait mention d'un avis contraire. Confier le remplacement de tout interrupteur défectueux à un centre de service autorisé. Ne jamais se servir d'un outil dont l'interrupteur est défectueux.
• NE PAS UTILISER les outils portatifs électriques dans des endroits où l'atmosphère contient des vapeurs combustibles ou explosives. Les étincelles que produit le moteur en marche pourraient enflammer ces produits.
• MISE EN GARDE : Lorsqu'on coupe dans les murs, les planchers ou tout autre endroit où peuvent se trouver des fils sous tension, NE PAS TOUCHER À TOUT COMPOSANT MÉTALLIQUE SE TROUVANT À L'AVANT DE L'OUTIL. Ne le saisir que par ses surfaces de prise isolées afin de se protéger des secousses électriques.
  AVERTISSEMENT : Certains outils, tels que les sableuses électriques, les scies, les meules, les perceuses ou certains autres outils de construction, peuvent soulever de la poussière contenant des produits chimiques susceptibles d'entraîner le cancer, des malformations congénitales ou pouvant être nocifs pour le système reproductif. Parmi ces produits chimiques, on retrouve :

• le plomb dans les peintures à base de plomb;
- la silice cristalline dans les briques et le ciment et autres produits de maçonnerie;
- l'arsenic et le chrome dans le bois de sciage ayant subi un traitement chimique (CCA).

Le risque associé à de telles expositions peut varier selon la fréquence avec laquelle on effectue ces travaux. Pour réduire l'exposition à de tels produits, il faut travailler dans un endroit bien ventilé et utiliser l'équipement de sécurité approprié tel un masque anti-poussières spécialement conçu pour filtrer les particules microscopiques.

CONSERVER CES MESURES

À TITRE DE RÉFÉRENCE.

Moteur

Un moteur DeWALT actionne l'outil DeWALTVeiller à ce que la tension d'alimentation soit conforme aux exigences de la plaque signalétique de l'outil.
La mention «volts, 50/60 Hz» ou «c.a. seulement» signifie que l'outil fonctionne uniquement sur une alimentation en courant alternatif, et jamais en courant continu.
Une baisse de tension de plus de 10 p. 100 entraîne une perte de puissance et la surchauffeTous les outils DeWALT sont essayés avant de quitter l'usineLorsque celui-ci refuse de fonctionner, vérifier la source de courant électrique.

Interrupteur

Enfoncer l'interrupteur à détente pour mettre l'outil en marche. Pour l'arrêter, relâcher la détente.

Pour verrouiller la détente en mode de fonctionnement continu, enfoncer la détente, pousser le bouton de verrouillage vers le haut (fig. 1) et relâcher doucement la détente. Pour dégager le mécanisme de verrouillage, enfoncer à fond la détente et la relâcher. Avant d'utiliser l'outil, toujours s'assurer que le bouton de verrouillage fonctionne librement. Ne pas oublier de dégager le bouton de verrouillage de l'interrupteur avant de débrancher l'outil sinon celui-ci démarrera immédiatement lorsqu'il sera branché. Un tel oubli présente des risques de dommages ou de blessures. L'interrupteur à détente et à régulateur de vitesse permet de maîtriser la vitesse de l'outil. Plus on enfonce la détente, plus la vitesse de la cisaille augmente.

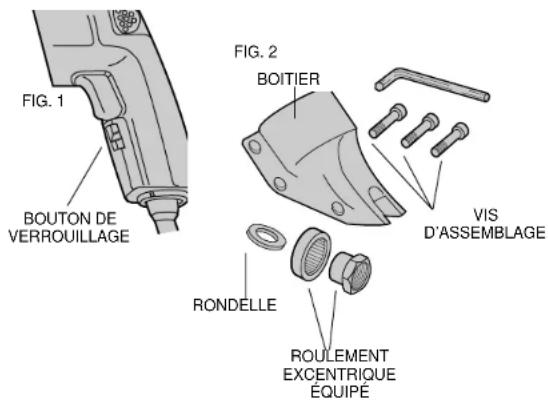

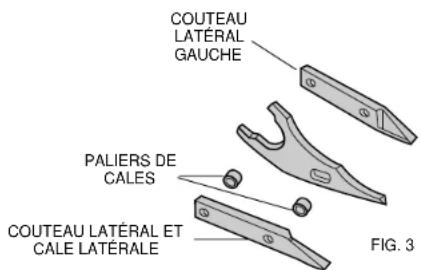

Démontage et montage (Figures 2 et 3)

Pour retirer la tête du moteur, desserrer les trois vis d'assemblage. Retirer la tête en la tirant fermement vers l'avant. Il peut être nécessaire de la balancer légèrement si elle ne glisse pas aisément hors du moteur.

Pour retirer les couteaux de la tête, retirer les trois vis d'assemblage du boîtier de la cisaille. Prendre soin de ne pas perdre le palier de la cale arrière lorsqu'on retire la vis d'assemblage centrale. Enlever le couteau central du boîtier en frappant légèrement le couteau vers l'arrière. Le couteau latéral et la cale latérale tombent ensuite du boîtier.

Pour retirer le roulement excentrique équipé de l'arbre, se servir d'une clé appropriée afin de desserrer l'écrou excentrique en le faisant tourner dans le sens antihoraire.

Pour installer le roulement excentrique équipé sur l'arbre, s'assurer d'insérer d'abord la grosse rondelle mince sur l'arbre. Visser le roulement excentrique équipé sur l'arbre et le serrer à l'aide d'une clé appropriée. Lubrifier le roulement avec de la graisse à roulements de bonne qualité.

Pour installer les couteaux dans le boîtier, placer le couteau

latéral et la cale latérale dans le boîtier. Insérer la vis d'assemblage centrale dans le couteau latéral et la cale latérale en plaçant le palier de la cale arrière entre eux. Serrer à peine la vis d'assemblage afin de retenir les couteaux en place. NE PAS SERRER. Insérer le palier de la cale dans le trou du couteau central et le lubrifier. Insérer le couteau central dans le boîtier en frappant légèrement le couteau vers l'avant et en alignant le trou du couteau central sur les trous à l'avant du boîtier. Insérer et serrer la vis d'assemblage avant en s'assurant que le palier de la cale du couteau central reste en place. Enduire la manille ou la chape du couteau central de graisse à roulements de bonne qualité lorsqu'elle repose contre le roulement excentrique équipé. Insérer la vis d'assemblage arrière dans le boîtier mais ne pas la serrer complètement.

Pour installer la tête sur le moteur, s'assurer que toutes les vis d'assemblage sont desserrées d'environ 3 ou 4 tours complets. Placer la tête et serrer les vis d'assemblage en alternant afin de bloquer la tête en place. Il peut être nécessaire de frapper légèrement la tête pour la faire glisser en place si elle ne se place pas facilement sur le nez du bloc-moteur.

Fonctionnement

Toujours fixer ou ancrer le matériau à découper afin d'assurer la précision du travail. Aligner un rebord du couteau central de l'outil sur la ligne de coupe et faire avancer les couteaux dans le matériau sans forcer l'outil ni y exercer une pression excessive. Avec un peu de pratique, on peut déterminer quelle pression avant procure une coupe en douceur. Il est important de laisser les surfaces inférieures des couteaux latéraux reposer à plat contre le matériau à couper (fig. 4). Lorsqu'on coupe des courbes, ne pas faire basculer l'outil. Laisser les couteaux latéraux à plat et de niveau. Afin d'optimiser la coupe, s'assurer que les couteaux sont affûtés. Porter des gants lorsqu'on travaille de la tôle. Les rebords en sont tranchants et cela présente des risques de blessures.

⚠ MISE EN GARDE : Ne pas utiliser la cisaille avec tout accessoire.

Une telle utilisation peut être dangereuse.

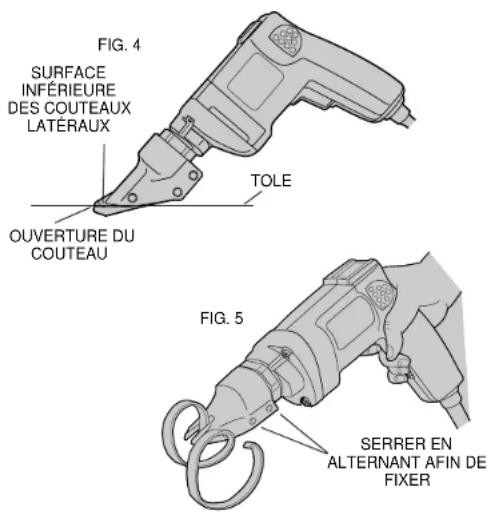

Réglage (Figure 5)

Le couteau latéral gauche comporte des trous allongés afin de régler la courbure du matériau inutile. Il peut être nécessaire d'en modifier le réglage lorsqu'on remplace les couteaux ou lorsqu'on change de matériau à couper. Desserrer les vis d'assemblage et frapper légèrement le couteau latéral vers l'avant ou vers l'arrière de sorte que le matériau inutile ne vienne pas frapper contre l'outil ni le bon matériau pendant la coupe.

Lubrification

Il est conseillé d'ajouter une quantité minimale de graisse aux engrenages lorsqu'on remplace les balais (ou de redistribuer la graisse qui reste dans le boîtier).

Les roulements à billes de cet outil ont été lubrifiés en usine et il n'est pas nécessaire de les lubrifier de nouveau.

Accessoires

Les accessoires recommandés pour cet outil sont vendus chez les détaillants ou au centre de service de la région. Pour trouver un accessoire, communiquer avec le détaillant ou le centre de service de la région.

⚠ MISE EN GARDE : L'utilisation de tout autre accessoire non recommandé pour l'outil peut être dangereuse.

Important

Pour assurer la SÉCURITÉ D'EMPLOI et la FIABILITÉ de l'outil, n'en confier la réparation, l'entretien et les rajustements (y compris l'inspection et le remplacement des balais) qu'à un centre de service ou à un atelier d'entretien autorisé n'utilisant que des pièces de rechange identiques.

Garantie complète

Les outils industriels de service intensif D E WALT sont garantis pendant un an à partir de la date d'achat. Toute pièce d'un outil D E WALT qui s'avérait défectueuse en raison d'un vice de matière ou de fabrication sera réparée ou remplacée sans frais. Pour obtenir de plus amples renseignements sur les réparations couvertes par la garantie, composer le 1 (800) 4-D E WALT (! [phone]). La garantie ne couvre pas les accessories ni les réparations tentées ou effectuées par des tiers. Les modalités de la présente garantie donnent des droits légaux spécifiques. L'utilisateur peut également se prévaloir d'autres droits selon l'état ou la province qu'il habite. En outre, la garantie suivante couvre les outils D E WALT.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour quelque raison que ce soit, l'outil industriel de service intensif D=WALT ne donne pas entière satisfaction, il suffit de le retourner chez le marchand participant dans les 30 jours suivant la date d'achat afin d'obtenir un remboursement complet. Il faut retourner, port payé, l'outil complet. On peut exiger une preuve d'achat.

Voir la rubrique "Outils électriques"

des Pages Jaunes pour le service et les ventes.
