DW893 - Paire de ciseaux DEWALT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Paire de ciseaux électriques (cisaille à tôle)
Marque	DeWALT
Modèle	DW893
Alimentation	120 V, 50/60 Hz, courant alternatif
Intensité nominale	6 A (estimation d'après le tableau de rallonge)
Double isolation	Oui
Fiche polarisée	Oui (lame large et lame étroite)
Capacité de coupe maximale	Acier jusqu'à calibre 14 (environ 1,9 mm) ou plus fin selon le matériau
Type de lame	Deux lames identiques à 4 arêtes tranchantes chacune
Réglage du jeu de lame	Via vis de réglage
Interrupteur	Palette avec verrouillage pour fonctionnement continu
Déflecteur de débris	Oui, intégré
Poids approximatif	2,2 kg (4,8 lb)
Longueur hors tout	Environ 35 cm (13,8 pouces)
Lubrification	Tous les 60 jours à 6 mois selon l'usage
Entretien des lames	Rotation des lames pour utiliser les 4 arêtes, remplacement si nécessaire
Accessoires recommandés	Lames de rechange, déflecteur, clés de réglage
Garantie	1 an (usage commercial ou location inclus), satisfaction 30 jours
Utilisation prévue	Coupe de tôles, métaux en feuille
Précautions de sécurité	Porter lunettes, gants, chaussures de sécurité ; débrancher avant réglage

FOIRE AUX QUESTIONS - DW893 DEWALT

Comment changer les lames de la cisaille DW893 ?

Débranchez l'outil. Retirez les deux vis de serrage des lames. Faites tourner chaque lame pour exposer une nouvelle arête tranchante. Remontez les vis en respectant leur position (la vis de la lame fixe est plus longue). Serrez fermement.

Quel type de matériau puis-je couper avec cette cisaille ?

Cette cisaille est conçue pour couper des tôles d'acier jusqu'au calibre 14 (environ 1,9 mm) et des matériaux plus tendres comme l'aluminium. Ne dépassez pas la capacité nominale.

Comment régler le jeu entre les lames ?

La lame fixe doit reposer contre la vis de réglage du jeu. Tournez cette vis pour ajuster l'écartement. Un jeu trop grand produit des bavures, un jeu trop petit peut bloquer la lame.

À quelle fréquence faut-il lubrifier l'outil ?

Lubrifiez tous les 60 jours à 6 mois selon l'utilisation. Pour un usage intensif, lubrifiez plus souvent. Confiez cette opération à un centre de service agréé.

Puis-je utiliser une rallonge ?

Oui, utilisez une rallonge en bon état et de calibre approprié. Pour une longueur de 50 pieds, utilisez un fil de calibre 16 AWG minimum. Consultez le tableau dans la notice.

Comment verrouiller l'interrupteur en mode continu ?

Enfoncez la palette puis appuyez sur le bouton de verrouillage situé à l'arrière de l'outil. Relâchez la palette. Pour arrêter, enfoncez à nouveau la palette puis relâchez.

Que faire si l'outil ne coupe plus correctement ?

Vérifiez d'abord le jeu des lames. Si les lames sont émoussées, faites-les tourner pour utiliser une nouvelle arête. Si le problème persiste, remplacez les lames ou contactez un centre de service.

Puis-je couper des matériaux humides ?

Non, les surfaces métalliques doivent être sèches. L'humidité peut faire glisser la cisaille et augmenter les risques de choc électrique.

Comment nettoyer la cisaille ?

Débranchez l'outil. Soufflez les débris métalliques et la poussière avec de l'air comprimé. Nettoyez le déflecteur et les lames avec un chiffon sec.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange sont disponibles chez les détaillants DeWalt et dans les centres de service agréés. Utilisez uniquement des pièces identiques pour maintenir la sécurité.

MODE D'EMPLOI DW893 DEWALT

IMPORTANTes mesures de sécurité

⚠ AVERTISSEMENT : Afin de réduire les risques d'incendie, de secousses électriques ou de blessures lorsqu'on utilise des outils électriques, il faut toujours respecter les mesures de sécurité suivantes.

LIRE TOUTES LES DIRECTIVES.

Double isolation

Les outils à double isolation comportent deux couches distinctes d'isolant électrique ou une double épaisseur d'isolant qui protègent l'utilisateur contre les risques de blessures provenant du système électrique de l'outil.

Ce système de double isolation élimine le besoin de mettre les outils à la terre. En effet, l'outil est muni d'une fiche à deux broches, ce qui permet d'utiliser une rallonge ordinaire sans avoir à se soucier d'assurer la mise à la terre.

NOTE : La double isolation ne dispense pas des mesures de sécurité normales lors de l'utilisation de l'outil. Elle vise à procurer une protection supplémentaire contre les blessures que peut entraîner une défectuosité de l'isolant électrique à l'intérieur de l'outil.

MISE EN GARDE : Lors de l'entretien, N'UTILISER QUE DES PIÉCES DE RECHANGE IDENTIQUES. Réparer ou remplacer les cordons endommagés.

Fiche polarisée

Afin de réduire les risques de secousses électriques, l'outil est muni d'une fiche polarisée (une lame plus large que l'autre). Ce genre de fiche n'entre que d'une façon dans une prise polarisée. Lorsqu'on ne peut insérer la fiche à fond dans la prise, il faut tenter de le faire après avoir inversé les lames de côté. Si la fiche n'entre toujours pas dans la prise, il faut communiquer avec un électricien certifié afin qu'il installe une prise appropriée. Il ne faut en aucun cas modifier la fiche.

Pour tous les outils

• BIEN DÉGAGER LA SURFACE DE TRAVAIL. Des surfaces et des établis encombrés peuvent être la cause de blessures.
• TENIR COMPTE DU MILIEU DE TRAVAIL. Protéger les outils électriques de la pluie. Ne pas s'en servir dans des endroits humides ou mouillés. Bien éclairer la surface de travail.
• SE PROTÉGER CONTRE LES SECOUSSES ÉLECTRIQUES. Éviter tout contact avec des objets mis à la terre, comme des tuyaux, radiateurs, cuisinières, réfrigérateurs et autres objets du genre.
• ÉLOIGNER LES ENFANTS. Tous les visiteurs doivent être tenus à l'écart de l'aire de travail et il faut les empêcher de toucher à l'outil ou au cordon de rallonge.
• RANGER LES OUTILS INUTILISÉS. Il faut ranger les outils dans un endroit sec, situé en hauteur ou fermé à clé, hors de la portée des enfants.
• NE JAMAIS FORCER L'OUTIL. Afin d'obtenir un rendement sûr et efficace, utiliser l'outil à son rendement nominal.
• UTILISER L'OUTIL APPROPRIÉ. Ne jamais exiger d'un petit outil ou d'un accessoire le rendement d'un outil de fabrication plus robuste. Se servir de l'outil selon l'usage prévu (ainsi, ne pas se servir d'une scie circulaire pour couper des branches ou des bûches).
• PORTER DES VÊTEMENTS APPROPRIÉS. Éviter de porter des vêtements amples et des bijoux qui peuvent être happés par les pièces en mouvement. Porter des gants de caoutchouc et des chaussures à semelle antidérapante pour travailler à l'extérieur. Protéger la chevelure si elle est longue.
• PORTÉR DES LUNETTES DE SÉCURITÉ. Porter également un masque respiratoire si le travail de coupe produit de la poussière.

• MANIPULER LE CORDON AVEC SOIN. Ne pas transporter l'outil par le cordon ni tirer sur ce dernier pour le débrancher de la prise. Éloigner le cordon des sources de chaleur, des flaques d'huile et des arêtes tranchantes.

• ASSUJETTIR LA PIÈCE. Immobiliser la pièce à l'aide de brides ou d'un étau. On peut alors se servir des deux mains pour faire fonctionner l'outil, ce qui est plus sûr.

• NE PAS DÉPASSER SA PORTÉE. Toujours demeurer dans une position stable et garder son équilibre.
• PRENDRE SOIN DES OUTILS. Conserver les outils propres et affûtés pour qu'ils donnent un rendement supérieur et sûr. Suivre les directives concernant la lubrification et le remplacement des accessoires. Inspecter régulièrement le cordon de l'outil et le faire réparer au besoin à un atelier d'entretien autorisé. Inspecter régulièrement les cordons de rallonge et les remplacer lorsqu'ils sont endommagés. S'assurer que les poignées sont toujours propres, sèches et libres de toute tache d'huile ou de graisse.
  • DÉBRANCHER OU VERROUILLER EN POSITION HORS TENSION LES OUTILS NON UTILISÉS. Respecter cette mesure lorsqu'on ne se sert pas de l'outil, ou qu'on doit le réparer ou en changer un accessoire (comme une lame, un foret ou un couteau).
• ENLEVER LES CLÉS DE RÉGLAGE. Prendre l'habitude de vérifier si les clés de réglage ont été retirées avant de faire démarrer l'outil.
• ÉVITER LES DÉMARRAGES ACCIDENTELS. Ne pas laisser le doigt sur l'interrupteur lorsqu'on transporte l'outil. S'assurer que l'interrupteur est à la position hors circuit lorsqu'on branche l'outil.
• CORDONS DE RALLONGE. S'assurer que le cordon de rallonge est en bon état. Lorsqu'on se sert d'un cordon de rallonge, s'assurer qu'il est de calibre approprié pour la tension nécessaire au fonctionnement de l'outil. L'utilisation d'un cordon de calibre inférieur occasionne une baisse de tension entraînant une perte de puissance et la surchauffe. Le tableau suivant indique le calibre approprié selon la longueur du cordon et les mentions de la plaque signalétique de l'outil. En cas de doute, utiliser un cordon de calibre supérieur. Le chiffre indiquant le calibre est inversement proportionnel au calibre du cordon.

Calibre minimal des cordons de rallonge

Tension Longueur totale du cordon en pieds

120 V 0-25 26-50 51-100 101-150

240 V 0-50 51-100 101-200 201-300

Intensité (A)

Intensite (A) Au Au Calibre moyen de fil (AWG)

moins plus

0	-	6	1	8	1	6
6 - 10	18	16 14 12
1	0	-	1 2	1	6	1
12	-	16 14 12 Non recommandé

• DEMÉURER VIGILANT. Travailler avec vigilance et faire preuve de bon sens. Ne pas se servir de l'outil lorsqu'on est fatigué.
• CORDONS DE RALLONGE PRÉVUS POUR L'EXTÉRIEUR. Lorsque l'outil est utilisé à l'extérieur, ne se servir que d'un cordon de rallonge conçu pour l'extérieur et portant la mention appropriée.
• VÉRIFIÉR LES PIÈCES ENDOMMAGÉES. Avant de continuer à utiliser l'outil, il faut vérifier si le protecteur ou toute autre pièce endommagée remplit bien la fonction pour laquelle il a été prévu. Vérifier l'alignement et les attaches des pièces mobiles, le degré d'usure des pièces et leur montage, ainsi que tout autre facteur susceptible de nuire au bon fonctionnement de l'outil. Faire réparer ou remplacer toute pièce ou tout protecteur endommagé dans un centre de service autorisé, sauf si le présent guide fait mention d'un avis contraire. Confier le remplacement de tout interrupteur défectueux à un centre de service autorisé. Ne jamais se servir d'un outil dont l'interrupteur est défectueux.
• NE PAS UTILISER les outils portatifs électriques dans des endroits où l'atmosphère contient des vapeurs combustibles ou explosives. Les étincelles que produit le moteur en marche pourraient enflammer ces produits.
• MISE EN GARDE : Lorsqu'on perce dans les murs, les planchers ou tout autre endroit où peuvent se trouver des fils sous tension, NE PAS TOUCHER À TOUT COMPOSANT MÉTALLIQUE SE TROUVANT À L'AVANT DE L'OUTIL. Ne le saisir que par ses surfaces de prise isolées afin de se protéger des secousses électriques.

CONSERVER CES

MESURES

À TITRE DE RÉFERENCE.

1 Mesures de sécurité relatives aux cisailles

1. Toujours porter des lunettes de sécurité et des gants protecteurs.
2. Toujours utiliser l'outil avec le déflecteur.
3. Porter des chaussures de sécurité afin de se protéger contre les débris métalliques pointus sur le sol.
4. Toujours actionner l'outil avant d'insérer le matériau à couper.
5. Ne pas couper des matériaux plus épais que celle indiquée sous la capacité nominale de l'outil. Se rappeler que l'épaisseur du matériau est inversement proportionnelle au calibre (ainsi, un matériau de calibre 14 est plus épais qu'un matériau de calibre 16).
6. S'assurer que toutes les vis sont serrées. Les vérifier régulièrement.
7. Dans la mesure du possible, couper le matériau de sorte que la partie rejetée se trouve à droite de l'outil. De la sorte, le matériau sera abaissé et éloigné de l'utilisateur.
8. Débrancher l'outil avant de le régler.
9. Ne rien insérer dans les orifices du carter du moteur.
10. S'assurer que l'outil est propre. Souffler tout débris métallique et tout saleté hors de l'outil.
11. Utiliser la cisaille à l'endroit. Lorsqu'on renverse l'outil, la partie rejetée est dirigée vers l'utilisateur.
    12.Bien fixer la pièce de métal à couper afin de l'empêcher de bouger pendant la coupe.

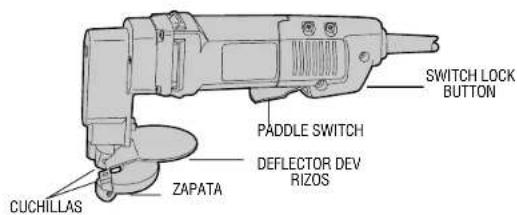

Interrupteur à palette

Enfoncer l'interrupteur à palette pour mettre l'outil en marche. Pour l'arrêter, relâcher la palette. Pour verrouiller l'interrupteur à palette en mode de fonctionnement continu, enfoncer le bouton de verrouillage qui se trouve près de l'arrière de l'outil tout en maintenant la palette enfoncée. Toujours s'assurer que l'outil n'est pas verrouillé en mode de fonctionnement avant de le brancher. Pour arrêter l'outil lorsqu'il est verrouillé en mode de fonctionnement, enfoncer à fond la palette et la relâcher immédiatement.

Fonctionnement

METTRE L'OUTIL HORS TENSION ET LE DÉBRANCHER AVANT DE LE RÉGLER. Toujours porter des lunettes de sécurité et des gants protecteurs. Ne jamais se servir de la cisaille sans le déflecteur.

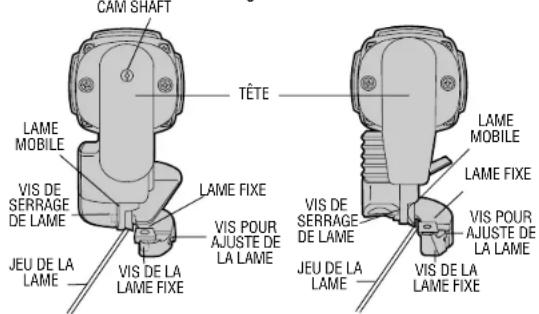

L'usure de la lame se produit surtout sur l'arête arrière. On sait que la lame est usée lorsqu'on éprouve de la difficulté à couper le matériau, que le rebord tranché semble déchiqueté, que la coupe produit beaucoup d'ébarbures et que les vibrations augmentent pendant la coupe.

La cisaille comporte deux lames identiques à quatre arêtes tranchantes par lame. La lame mobile s'use plus rapidement que l'autre. Toutefois, il est conseillé de faire tourner les deux lames simultanément pour obtenir une arête nette.

POUR FAIRE TOURNER LES LAMES, retirer les deux vis de serrage des lames. Faire tourner chaque lame afin d'obtenir une nouvelle arête. Remettre les vis exactement comme elles étaient. Remarquer que la vis de la lame fixe est plus longue que l'autre et il y a risque de dommage à l'outil si on s'en sert pour fixer la lame mobile (fig. 2).

Fig. 2

La lame fixe doit bien reposer contre la vis de réglage du jeu. Vérifier et régler le jeu de la lame au besoin. (Consulter la rubrique suivante relative au réglage du jeu de la lame). Serrer toutes les vis.

Conseils pratiques relatifs à la coupe

• Un jeu approprié de la lame est primordial.
• Lorsque la lame est émoussée, l'utilisateur exerce plus de pression sur l'outil et cela présente des risques de dommage.
• Toujours actionner l'outil avant de s'approcher du matériau.
• S'assurer que les surfaces métalliques sont sèches. Sinon, la cisaille risque de rebondir (glisser vers l'arrière) à chaque course.
• Couper le matériau de sorte que la partie rejetée se trouve à

droite de l'outil. De la sorte, le matériau sera abaissé et éloigné de l'utilisateur.

• Lorsqu'on coupe un rayon, faire tourner l'outil dans le sens antihoraire afin d'en faciliter la manœuvre.
• On optimise les résultats (avec des efforts moindres) lorsqu'on abaisse l'arrière de l'outil de 5 à 10°.

Lubrification

Les outils DeWalt sont bien lubrifiés en usine et ils sont prêts à servir. Il faut les lubrifier de nouveau régulièrement à tous les 60 jours à 6 mois, selon l'usage. (Les outils utilisés constamment pour la production ou pour des tâches de service intensif ainsi que les outils exposés à la chaleur peuvent nécessiter une lubrification plus fréquente.) Confier la lubrification de l'outil seulement au personnel qualifié des centres de service DeWALT ou d'ateliers d'entretien autorisés.

Accessoires

On peut se procurer en sus les accessoires recommandés pour l'outil chez les détaillants ou aux centres de service autorisés. Pour trouver un accessoire pour l'outil, communiquer à l'adresse suivante.

⚠ MISE EN GARDE : L'utilisation de tout autre accessoire non recommandé pour l'outil peut être dangereuse.

Important

Pour assurer la SÉCURITÉ D'EMPLOI et la FIABILITÉ de l'outil, n'en confier la réparation, l'entretien et les rajustements (y compris

l'inspection et le remplacement des balais) qu'à un centre de service ou à un atelier d'entretien autorisé n'utilisant que des pièces de rechange identiques.

Garantie complète

Les outils industriels de service intensif DeWALT sont garantis pendant un an à partir de la date d'achat. Toute pièce d'un outil DeWALT utilisé en service commercial ou offert en location qui s'avérait défectueuse en raison d'un vice de matière ou de fabrication sera réparée ou remplacée sans frais. Selon une entente convenue entre DeWALT et Black & Decker Canada Inc., la Division des outils industriels de Black & Decker Canada Inc. s'engage à effectuer les réparations couvertes par la présente garantie. Il suffit de retourner l'outil port payé à l'un des centres de service d'outils industriels Black & Decker ou à tout autre atelier d'entretien d'outils industriels accrédité. DeWALT n'assume aucune responsabilité pour les avaries dues au mauvais usage, à une manoeuvre négligente, ou aux réparations tentées ou effectuées par des tiers. Aucune autre garantie, écrite ou verbale, ne sera reconnue.

NOTE : La présente garantie et les dispositions précédentes peuvent ne pas être valides dans certaines provinces.

GARANTIE DE SATISFACTION DE 30 JOURS OU ARGENT REMIS

Si, pour quelque raison que ce soit, l'outil industriel de service intensif Dewalt ne donne pas entière satisfaction, il suffit de le retourner, avec tous les accessoires, port payé au vendeur participant
