IHF1000 - Kit d'encastrement MOTOROLA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Kit d'encastrement MOTOROLA IHF1000, compatible avec divers modèles de véhicules.
Utilisation	Permet de connecter des appareils Bluetooth pour passer des appels mains libres.
Maintenance et réparation	Vérifier régulièrement les connexions et l'état des câbles. En cas de dysfonctionnement, consulter le manuel d'utilisation pour les procédures de dépannage.
Sécurité	Respecter les réglementations locales concernant l'utilisation des dispositifs mains libres en conduisant.
Informations générales	Vérifiez la compatibilité avec votre appareil avant l'achat. Installation recommandée par un professionnel.

FOIRE AUX QUESTIONS - IHF1000 MOTOROLA

Comment installer le kit d'encastrement MOTOROLA IHF1000 ?

Pour installer le kit d'encastrement MOTOROLA IHF1000, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien respecter les étapes d'installation et de vérifier que tous les composants sont inclus dans l'emballage.

Le kit ne s'allume pas, que faire ?

Vérifiez que le kit est correctement alimenté et que les connexions sont sécurisées. Assurez-vous également que la source d'alimentation fonctionne. Si le problème persiste, essayez de redémarrer le kit.

Comment connecter mon téléphone au kit d'encastrement ?

Pour connecter votre téléphone au kit d'encastrement MOTOROLA IHF1000, activez le Bluetooth sur votre téléphone et recherchez les appareils disponibles. Sélectionnez 'MOTOROLA IHF1000' dans la liste et suivez les instructions à l'écran pour établir la connexion.

Le son est faible ou de mauvaise qualité, que faire ?

Vérifiez le niveau de volume du kit ainsi que celui de votre téléphone. Assurez-vous également qu'aucun obstacle ne bloque les haut-parleurs du kit. Si le problème persiste, essayez de déconnecter et reconnecter le kit à votre téléphone.

Puis-je utiliser le kit d'encastrement avec plusieurs appareils ?

Oui, le kit d'encastrement MOTOROLA IHF1000 peut être connecté à plusieurs appareils, mais il ne peut être connecté à un seul appareil à la fois. Pour changer d'appareil, déconnectez le précédent avant de connecter un nouveau.

Quels sont les dimensions du kit d'encastrement MOTOROLA IHF1000 ?

Les dimensions du kit d'encastrement MOTOROLA IHF1000 sont de 15 cm de large, 10 cm de profondeur et 5 cm de hauteur.

Comment réinitialiser le kit d'encastrement ?

Pour réinitialiser le kit d'encastrement MOTOROLA IHF1000, maintenez enfoncé le bouton de réinitialisation pendant 10 secondes jusqu'à ce que les voyants clignotent. Cela effacera tous les paramètres et vous pourrez le configurer à nouveau.

Le kit ne se connecte pas, que faire ?

Assurez-vous que le kit est en mode de couplage et que votre téléphone est compatible avec le Bluetooth. Si le problème persiste, essayez de supprimer le kit de la liste des appareils Bluetooth de votre téléphone et de le reconnecter.

MODE D'EMPLOI IHF1000 MOTOROLA

Bienvenue dans le monde « connecté » Bluetooth® de Motorola. Le premier kit de voiture à commande vocale permet une connexion sans fil simple et rapide grâce à la technologie sans fil Bluetooth.

Le premier kit de voiture à commande vocale et connexion sans fil Bluetooth présente les caractéristiques suivantes :

- connexion automatique sans fil Bluetooth au système mains libres

- interface audio numérique vocale mains libres, bidirectionnelle simultanée de haute qualité

- reconnaissance vocale indépendante du locuteur en

o anglais américain, anglais britannique, français, allemand, italien et espagnol

o• annonces vocales des menus

• désactivation de l'autoradio — désactive automatiquement l'autoradio pendant les appels (si l'autoradio le permet)
• diminution du bruit de fond et suppression de l'écho
• compatible avec les profils 0.96 et 1.0 mains libres Bluetooth
• Le kit de voiture IHF1000 est compatible avec le profile « Mains Libres » Bluetooth. Pour pouvoir communiquer avec le kit de voiture, votre téléphone doit aussi avoir le profile « Mains Libres » Bluetooth. Toutefois, le fait que votre téléphone portable supporte le profile « Mains Libres » Bluetooth ne garantie pas la compatibilité avec

toutes les fonctions avancées que propose le kit de voiture IHF1000 et/ou l'action de ces fonctions avancées peut être limitée pour cause de problèmes de compatibilité entre le téléphone et le kit de voiture IHF1000.

Sommaire

Bienvenue 50

Sécurité et informations générales.... 54

Comment commencer 56

A propos de ce guide 56

Installation du kit mains libres 57

Instructions pour l'installation et la connexion. ..... 57

Comment installer le kit mains libres. 58

Utilisation de votre kit de voiture 65

Boutons du module de contrôle 65

Connexion de votre téléphone au kit de voiture ..... 69

Supprimer le couplage d'un téléphone 72

Passer un appel avec le kit de voiture.... 73

Répondre à un appel. 78

Mettre fin à un appel 78

Utiliser les fonctions en cours d'appel. 79

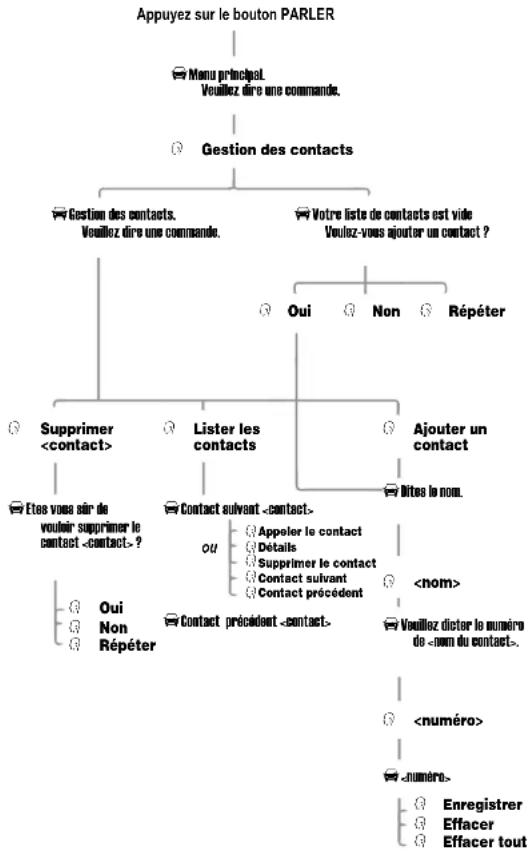

Gestion des contacts. 83

Désactiver les annonces du système 86

Notification d'appel 87

Indicateurs audio 87

Sélectionner une langue 88

Besoin d'aide ? 89

Couverture de la garantie 89

Dépannage 89

Consultation rapide des fonctions d'appel 92

Composer un numéro 92

Numérotation rapide 92

Rappeler 92

Appeler un contact 93

Répertoire vocal du mobile....93

Appel en cours 93

Réglages....94

Gestion des contacts....95

Annexe 96

Définitions. 96

Connexions d'alimentation 97

Fonctions des boutons du module de contrôle ..... 99

Fonctions des voyants lumineux du module ..... 101

Sécurité et informations générales

INFORMATIONS IMPORTANTES POUR UN FONCTIONNEMENT SÉCURISÉ ET EFFICACE. LISEZ CES INFORMATIONS AVANT D'UTILISER VOTRE TÉLÉPHONE.

Les utilisateurs ne sont pas autorisés à procéder à des changements ni à modifier l'appareil. Les changements ou les modifications non approuvés expressément par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur pour faire fonctionner l'équipement. Se reporter à 47 CFR Sec. 15.21.

Cet appareil est conforme à la partie 15 du règlement du FCC et aux normes RSS-210 / RSS-139 d'Industrie Canada. Le fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne provoque pas d'interférence nuisible et (2) cet appareil doit accepter toutes les interférences reçues, y compris des interférences pouvant causer un fonctionnement non désiré. Se reporter à 47 CFR Sec. 15.19(3).

Respect du règlement du Canada (Industrie Canada)

Pour éviter les interférences radio sur le service autorisé, cet appareil est conçu pour fonctionner à l'intérieur et à distance des fenêtres afin de fournir un effet d'écran maximum. L'équipement installé à l'extérieur est soumis à une concession de licence.

Interférence électromagnétique/Compatibilité

Presque tous les appareils électroniques sont sensibles aux interférences électromagnétiques (IEM), s'ils ne sont pas correctement renforcés, conçus ou encore configurés pour une compatibilité électromagnétique.

Avertissement : Tout changement ou toute modification non approuvé expressément par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur pour faire fonctionner l'équipement.

Déclaration de conformité

Par le présent document, Motorola déclare que ce produit respecte :

• les conditions essentielles et autres dispositions applicables de la directive 1999/5/EC
• toutes les autres directives applicables de l'UE

Vous pouvez lire la Déclaration de Conformité (DC) pour la directive 1999/5/EC (la directive R&TTE) à l'adresse www.motorola.com/rtte

Comment commencer

A propos de ce guide

Ce guide décrit les fonctions de base de votre kit de voiture IHF1000.

Fonction avancée

Les fonctions avancées identifiées par ce dessin ne sont pas forcément compatibles avec votre téléphone portable. Le fait qu'un téléphone portable supporte les connexions Bluetooth® et le profile "Mains Libres" Bluetooth ne garantie pas la compatibilité avec ces fonctions avancées.

Installation du kit mains libres

Instructions pour l'installation et la connexion

- Seul un personnel qualifié doit installer ce kit de voiture. Si nécessaire, contactez le constructeur du véhicule pour obtenir des informations sur les airbags, spécifiques au véhicule.

Avertissement : Un airbag se déploie violemment. NE PAS placer d'objets, y compris l'équipement de communication, dans la zone située au-dessus de l'airbag ni dans la zone de déploiement de l'airbag. Si l'équipement de communication n'est pas correctement installé et que l'airbag se déploie, il existe un risque de blessure grave.

• Bien fixer les différents éléments sur des surfaces dures afin qu'ils ne glissent pas et provoquent des blessures ou interfèrent avec le fonctionnement sécurisé du véhicule. Utilisez toujours le matériel de montage fourni
• Les différents éléments du système ainsi que les fils de branchements ne doivent pas gêner les jambes du passager ou le mouvement du siège.
• Acheminez les câbles de manière à les protéger des pincements, des arêtes vives et des écrasements. Gardez accessibles tous les connecteurs.

Installation du kit mains libres

- Ce kit de voiture est conçu pour fonctionner en 12 volts uniquement. Le kit de voiture consomme moins de 5 ampères. Vérifiez que le système électrique du véhicule peut fournir ce courant.

Comment installer le kit mains libres

Installation du kit mains libres

Avertissement : Ce kit de voiture doit être connecté à un fusible 5A dans le panneau de fusibles de la voiture afin d'éviter tout risque d'incendie ou autres dommages, en cas de court-circuit dans le module électronique. Avant d'installer le kit de voiture, débranchez la batterie du véhicule.

Avant de commencer : Déballez, assemblez et testez tous les éléments sur un plan de travail.

Contenu du kit de voiture

Câble d'interface

Le câble d'interface relie le module électronique aux différents éléments du système. Il relie la partie alimentation et démarrage du véhicule au kit de voiture. Vous y trouverez aussi des connecteurs audio pour brancher le système à l'autoradio si ce dernier présente cette fonctionnalité.

Module électronique

Vous pouvez placer le module électronique où vous voulez à l'intérieur du véhicule afin de faciliter la connexion entre le câble d'interface et les autres éléments du système.

Microphone

Vous pouvez faire passer le câble du microphone le long d'une des parois intérieures du véhicule, ou à travers le tableau de bord ou le long de la bordure du pare-brise. Le microphone doit être placé au plus près du rétroviseur intérieur et doit être dirigé directement vers l'utilisateur.

Module de contrôle

Vous pouvez installer le module de contrôle partout où son accès est aisé et que votre sécurité n'est pas mise en jeu.

Connexions audio

Vous pouvez installer les éléments audio du système de 2 manières :

Haut-parleur externe

Si vous installez le système avec le haut-parleur externe, vous DEVEZ laisser les câbles de sortie audio (+/-) débranchés. (Reportez-vous à la section « Connexions d'alimentation » à la page 97.) Le haut-parleur externe doit être connecté au câble d'interface.

Autoradio

Si vous voulez utiliser l'autoradio pour contrôler le niveau audio, vous devez connecter les câbles de sortie audio (+/-) à votre autoradio.

Remarque : la partie audio mains libres du système a été optimisée pour fonctionner avec le haut-parleur fourni. La performance audio du kit mains libres pourrait être affectée si vous décidez d'utiliser les hauts-parleurs de l'autoradio.

Installation du kit mains libres

59

Installation du module électronique

Le meilleur emplacement pour le module électronique se trouve sous le tableau de bord du véhicule. Le boîtier doit être protégé de la poussière et de l'humidité ; il doit également avoir suffisamment d'espace pour permettre le refroidissement et la connexion des câbles.

Pour une performance Bluetooth® optimale, montez le module électronique dans un emplacement central à l'intérieur du véhicule. Ne le placez pas derrière ou dans de larges zones de métal.

L'emplacement du module électronique NE DOIT PAS interférer avec le déploiement des airbags du véhicule. NE PAS placer le module électronique dans le coffre du véhicule.

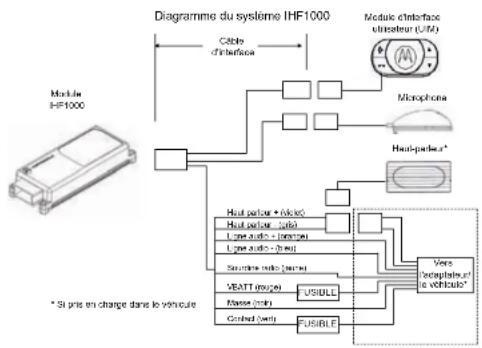

Installation du câble d'interface

Avertissement : Suivez les étapes ci-dessous sinon, les accessoires risquent de ne pas fonctionner correctement et le kit de voiture risque d'être endommagé.

Des fusibles sont intégrés aux fils d'alimentation du câble d'interface (VBatt and Ign).

Remarque : Lors de l'installation dans un véhicule sans adaptateur pré-cablé, il faut enlever le connecteur blanc 8 broches.

60

Remarque : Reportez-vous à la section « Connexions d'alimentation » à la page 97 pour en savoir plus.

1 Reliez le fil VERT du capteur de mise en route du véhicule (contact) au commutateur de mise en route dans le boîtier à fusible. Lorsque le véhicule est éteint, le niveau logique de ce fil doit être bas.
2 Connectez le fil JAUNE de "mise en sourdine" à l'autoradio.

Remarque : Vous pouvez effectuer ce branchement uniquement si l'autoradio le permet. L'installation peut nécessiter un relais supplémentaire (non fourni). Le signal du fil de mise en sourdine est actif au niveau bas.

3 Reliez le fil ROUGE à un fusible de 5 ampères dans le boîtier à fusibles.

Installation du kit mains libres

4 Reliez le fil NOIR à la masse.
5 Vérifiez toutes les connexions.

Remarque : Les fils électriques ORANGE et BLEU ne sont pas utilisés. (Ces fils peuvent être connectés sur ceux du réglage d'amplification audio de l'autoradio, seulement si ce dernier présente cette fonctionnalité.)

Remarque : La partie audio mains libres du système a été optimisée pour fonctionner avec le haut-parleur fourni. La performance audio du kit mains libres pourrait être affectée si vous décidez d'utiliser les hauts-parleurs de l'autoradio.

Installation du microphone

Remarque : Le microphone DOIT être positionné de façon optimale pour une meilleure performance.

1 Collez une face du ruban VELCRO® sur la face inférieure du microphone.
2 Bien fixer le microphone au plafond, soit sur le bloc intégrant la veilleuse ou directement sur le revêtement de plafond entre le conducteur et le

passager. Ne pas installer sur le pare-brise ou le pare-soleil. Les vibrations perturberaient le son et la qualité de la reconnaissance vocale.

• Placez le microphone à 40 cm maximum de la bouche du conducteur et loin de la ventilation ou du dégivrage.
• Orientez la face avant du microphone directement vers l'utilisateur. Le fil sort par l'arrière du microphone.
• Ne laissez aucun obstacle (comme un rétroviseur intérieur ou un pare-soleil) bloquer le chemin entre le microphone et le conducteur.
• Montez fermement le microphone de sorte que les vibrations n'affectent pas la qualité audio.

Avertissement : L'emplacement du microphone NE DOIT PAS interférer avec le déploiement des airbags du véhicule.
3 Connectez le microphone au câble d'interface.

Installation du haut-parleur externe

Remarque : Toujours utiliser le matériel de montage fourni.

1 Installez de manière sécurisée le haut-parleur soit dans l'emplacement prévu pour les jambes du passager, soit au

niveau de la boîte de vitesse (console centrale), soit sous le tableau de bord. Positionnez le haut-parleur de sorte qu'il ne soit pas dirigé directement vers le microphone et qu'il ne gène pas le passager ou les mouvements du siège.

Installation du kit mains libres

Avertissement : L'emplacement du haut-parleur externe NE DOIT PAS interférer avec le déploiement des airbags du véhicule.

2 Connectez le haut-parleur au module électronique.

Installation du module de contrôle

1 Retirez la protection du ruban adhésif situé sous le module de contrôle.
2 Sélectionnez un emplacement adapté sur le tableau de bord du véhicule, à portée du conducteur et montez le module. Le module peut être posé n'importe où sur le tableau de bord.

Avertissement : L'emplacement du module NE DOIT PAS gêner le déploiement des airbags du véhicule.

Avertissement : Le module monté NE DOIT PAS créer de distraction visuelle.

Avertissement : NE PAS monter le module sur le volant du véhicule.

3 Connectez le module au câble d'interface.

Utilisation de votre kit de voiture

Boutons du module de contrôle

Le module vous permet de configurer et d'utiliser le kit de voiture mains libres Bluetooth®.

RÉPÔNORE TERMINER PARLER Volume soncre

Les boutons du module refletent l'état du système et s'illuminent lorsqu'une pression sur l'un d'eux est permise.

Remarque : Reportez-vous à la section « Fonctions des voyants lumineux du module » à la page 101 pour obtenir des informations sur le moment et la raison pour laquelle les boutons s'allument ou clignotent.

Le bouton PARLER

Le bouton bleu PARLER a 2 fonctions, selon si vous pressez et relâchez rapidement ou si vous appuyez longtemps dessus.

Utilisation de votre kit de voiture

Presser et relâcher

Pressez et relâchez le bouton PARLER pour démarrer une session de reconnaissance vocale. Lorsque vous commencez une session de reconnaissance vocale, vous entendez une annonce puis, un petit bip. Le bip, également appelé annonce d'écoute, indique que le système attend une commande verbale de votre part.

Remarque : Si vous appuyez et relâchez le bouton PARLER pendant une annonce, celle-ci est interrompue et le système joue directement l'annonce d'écoute.

Presser et maintenir enfoncé

Pressez et maintenez enfoncé le bouton PARLER pour démarrer le processus de couplage d'un téléphone.

Le bouton RÉPONDRE

Le bouton vert RÉPONDRE a 6 fonctions, selon l'état du système. Ces fonctions peuvent être exécutées en appuyant et en relâchant le bouton ou en appuyant et en maintenant enfoncé le bouton.

Presser et relâcher

Dans cette situation... Pressez et relâchez le bouton RÉPONDRE ...
lors d'un appel téléphonique	pour répondre à l'appel
lorsque le système n'est pas en cours d'appel	pour tenter de passer un appel avec le dernier numéro composé
pendant 1 appel en cours	pour basculer entre Suspendre et Reprendre
pendant un appel et après avoir reçu une notification d'appel en attente	pour répondre à l'appel en attente
avec 2 appels actifs pour basculer entre les appels

Presser et maintenir enfoncé

Pendant un appel actif, appuyez et maintenez enfoncé le bouton RÉPONDRE pour basculer entre les modes mains libres et privé.

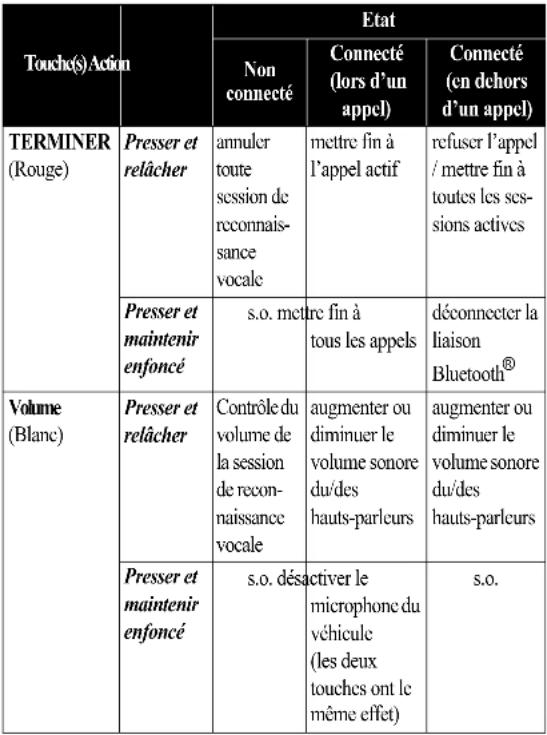

Le bouton TERMINER

Le bouton rouge TERMINER a 5 fonctions. Ces fonctions peuvent être exécutées en appuyant et en relâchant le bouton ou en appuyant et en maintenant enfoncé le bouton.

Presser et relâcher

Dans cette situation... Pressez et relâchez le bouton TERMINER ...
pendant un appel actif pour mettre fin à l'appel
lorsque le système attend une commande en mode de reconnaissance vocale	pour annuler le mode de reconnaissance vocale
lors de la réception d'un appel téléphonique	pour refuser l'appel

Utilisation de votre kit de voiture

Presser et maintenir enfoncé

Dans cette situation... Appuyez et maintenez enfoncé le bouton TERMINER ...
pendant un appel actif (y compris les appels simultanés)	pour mettre fin à tous les appels
lorsque le système n'est pas en cours d'appel	pour mettre fin à la connexion Bluetooth®

Boutons de volume sonore

En fonctionnement normal, pressez et relâchez les boutons de volume sonore pour augmenter ou diminuer le volume du haut-parleur.

(Si le système utilise les haut-parleurs de l'autoradio, vous pouvez également utiliser les commandes du volume de l'autoradio pour augmenter ou diminuer le volume.)

Pour désactiver le microphone, appuyez et maintenez enfoncé un des boutons de volume sonore. Pour activer le microphone, pressez et relâchez un des boutons.

Obtenir de l'aide

Lorsque vous apprenez à utiliser le système ou chaque fois que vous avez besoin d'un rappel, dites « Aide. » Le système inclut des annonces d'aide dans chaque menu.

Vous pouvez également dire « Répéter » chaque fois que vous êtes invité à dire Dui ou Non. Le système répétera la question.

Remarque : Si vous voulez réinitialiser le système, appuyez et maintenez enfoncés les boutons PARLER et RÉPONDRE simultanément pendant plus de 2 secondes.

Connexion de votre téléphone au kit de voiture

Avant de pouvoir utiliser votre kit de voiture, vous devez effectuer une connexion Bluetooth® entre le kit et votre téléphone. Un couplage est une connexion sans fil Bluetooth entre votre téléphone et le kit de voiture.

Une fois que vous avez créé un couplage, le kit mémorise l'identité de votre téléphone. Grâce à ce couplage, lorsque vous allumez votre kit de voiture, celui-ci va automatiquement se connecter à votre téléphone.

Le système ne mémorise pas plus de 4 téléphones différents.

Remarque : Effectuer une connexion Bluetooth diffère d'un type de téléphone à un autre. Veuillez vous référer au mode d'emploi de votre téléphone.

Couplage initial

Remarque : Utilisez cette procédure UNIQUEMENT s'il n'existe aucun téléphone couplé au système.

Utilisation de votre kit de voiture

Avec le kit de voiture et le téléphone à proximité :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Coupler un téléphone ».
Le système répond : Mettez votre téléphone en mode balayage et entrez 1234 quand le mot de passe vous sera demandé.

3 Lorsque le téléphone affiche le nom du kit de voiture, sélectionnez-le.
Le téléphone affiche l'écran de saisie du mot de passe.

4 Entrez le code secret (1234).

Le téléphone affiche « PIN vérifié » et le système dit : Couplage effectué. Connexion en cours.

Remarque : Certains téléphones vous demandent d'accepter la liaison Bluetooth®. Entrez Oui.

Une fois la connexion établie, le système dit : Connexion établie. Vous pouvez maintenant utiliser le téléphone numéro .

Couplage supplémentaire

Pour coupler des téléphones supplémentaires au système, avec le kit de voiture et le téléphone connecté à proximité :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».
Le système répond : Réglages. Veuillez dire une commande.

Action

3 Dites « Coupler un téléphone ».
Le système répond : Mettez votre téléphone en mode balayage et entrez 1234 quand le mot de passe vous sera demandé.
4 Lorsque le téléphone affiche le nom du kit de voiture, sélectionnez-le.
Le téléphone affiche l'écran de saisie du mot de passe.
5 Entrez le code secret (1234).
Le téléphone affiche « PIN vérifié » et le système dit : Couplage effectué. Connexion en cours.
Remarque : Certains téléphones vous demandent d'accepter la liaison Bluetooth®. Entrez Oui.
Une fois la connexion établie, le système dit : Connexion établie. Vous pouvez maintenant utiliser le téléphone numéro .

Sélectionner un téléphone

Avec le kit de voiture et le téléphone à proximité :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».
Le système répond : Menu de réglages. Veuillez dire une commande.
3 Dites « Connector le téléphone numéro ».
Le système répond : Connexion avec le téléphone numéro en cours.
Une fois la connexion établie, le système dit : Connexion établie.

Utilisation de votre kit de voiture

71

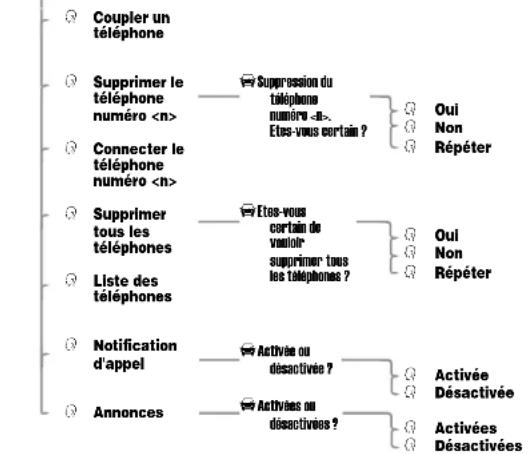

Lister les téléphones couplés au système

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».
Le système répond : Menu de réglages. Veuillez dire une commande.
3 Dites « Lister les téléphones. »
Le système dit : Les téléphones suivants sont couplés au système.

Supprimer le couplage d'un téléphone

Suppression d'un téléphone

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».
Le système répond : Menu de réglages. Veuillez dire une commande.
3 Dites « Supprimer le téléphone numéro ».
Le système répond : Suppression du téléphone numéro . Étes-vous certain ?
4 Dites « Oui ».
Le système répond : Téléphone numéro supprimé

72

Suppression de tous les téléphones

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ». Le système répond : Menu de réglages. Veuillez dire une commande.
3 Dites « Supprimer tous les téléphones ». Le système répond : Etas-vous sûr de vouloir supprimer tous les téléphones ?
4 Dites « Oui ». Le système répond : Tous les téléphones ont été supprimés.

Passer un appel avec le kit de voiture

Pour passer un appel, vous devez d'abord coupler votre telephone avec le kit de voiture (se reporter à la page 69).

Vous pouvez passer un appel avec le kit de voiture de différentes manières :

• Composer un numéro sur le téléphone.
  • Dictée vocale des chiffres.
• Utiliser la liste des contacts mémorisés par le kit de voiture.
• Utiliser le répertoire vocal du téléphone.
  • Utiliser la commande Numérotation rapide.
  • Utiliser la commande Rappeler.
• Utiliser le dernier numéro composé.

Utilisation de votre kit de voiture

73

Lorsque vous êtes connecté, tous ces appels sont en mode mains libres. Vous pouvez mettre fin à une session de reconnaissance vocale à tout moment en appuyant sur le bouton TERMINER.

Passer un appel avec la reconnaissance vocale

Vous pouvez entrer un numéro de téléphone sous forme d'1 ou de plusieurs segments de chiffres. Un segment peut inclure jusqu'à 15 chiffres. Un numéro entier ne peut pas excéder 32 chiffres. Vous pouvez commencer le numéro par le caractère * ou #.

Remarque : Dites les numéros comme une suite de chiffres. Par exemple, dites 555-2211 comme ceci « 5-5-5-2-2-1-1 » et non comme ceci « 5-5-5-vingt-deux-onze ».

Appeler avec un numéro complet

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Composer un numéro ».
Le système répond : Veuillez dicter un numéro.
3 Dictez le numéro de téléphone sous forme d'une seule série de chiffres (sans pause entre les chiffres).
Les système répète les chiffres dictés.
4 Si le numéro répété par le système est correct, dites « Composer ». Le système répond : Numérotation en cours.

74

Composer un numéro par segments

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Composer un numéro ».
Le système répond : Veuillez dicter un numéro.
3 Dictez le premier segment de chiffres (par exemple, donnez les 3 premiers chiffres.)
Le système répète les chiffres dictés.
4 Dictez le segment de chiffres suivant. Le système répète les chiffres dictés.
Répétez cette étape jusqu'à ce que vous ayez dicté le numéro de téléphone complet.
5 Lorsque le système répète le dernier segment dicté dites « Composer ». Le système répond : Numérotation en cours.

Pour supprimer un segment du numéro de téléphone, dites « Effacer » lorsque le système vous demande le segment suivant. Le système répond Derniers chiffres effacés, répète les segments restants et attend que vous lui dictiez un nouveau segment.

Pour effacer tous les segments du numéro de téléphone dictés, dites « Effacer tout » lorsque le système vous demande le segment suivant. Le système efface tous les segments et revient à l'annonce Veuillez dicter un numéro (se reporter à l'étape 2 plus haut).

Utilisation de votre kit de voiture

Composer un numéro à partir de la liste des contacts

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Appeler ».
Remarque : Le contact doit être un contact valide enregistré dans la liste des contacts.
Le système répond : Voulez-vous appeler ?
3 Si le nom répété par le système est correct, dites « Oui ». Le système répond : Appel en cours.

Composer un numéro à l'aide du répertoire vocal du mobile 📋

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Répertoire vocal du mobile ».
Remarque : Le répertoire vocal du mobile ne doit pas être vide.
Le système répond : Répertoire vocal du mobile, dites un nom.
3 Dites « » (où est un nom enregistré sur votre téléphone mobile).
Le système appelle alors le numéro associé au nom enregistré dans le répertoire vocal de votre téléphone.

Utiliser la commande Numérotation rapide.

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Numérotation rapide ».
Le système répond : Dites une mémoire à appeler.
3 Dites le numéro de la mémoire à appeler.
Le système répète le numéro dicté et demande : Est-ce exact ?
4 Si le numéro répété est correct, dites « Oui ».
Le système répond : Numérotation en cours et passe l'appel.

Remarque : Dites les numéros de la mémoire à appeler comme une suite de chiffres. Par exemple, dictez le numéro de la mémoire 22 « 2-2 » et non « vingt-deux ».

Utiliser la commande Rappeler

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Rappeler ». Le système répond : Renumérotation en cours.

Vous pouvez également rappeler le dernier numéro en appuyant sur le bouton RÉPONDRE.

Utilisation de votre kit de voiture

Répondre à un appel

Lorsque vous recevez un appel, le système dit : Appel de , si disponible.

Si les coordonnées du correspondant ne sont pas disponibles :

• Le système jouera la sonnerie spécifique de votre téléphone, si ce dernier dispose de cette fonctionnalité.
• Si votre téléphone ne dispose pas de cette fonctionnalité, vous entendrez une sonnerie par défaut.

Pour répondre à un appel téléphonique :

Action

Appuyez sur le bouton RÉPONDRE. ou

Appuyez sur la touche Envoyer, OK, Répondre ou Oui de votre téléphone (selon le modèle de votre téléphone), comme pour répondre à un appel en mode privé.

Mettre fin à un appel

En utilisant le téléphone

Action

Appuyez sur la touche Terminer ou Raccrocher de votre téléphone (selon le modèle de votre téléphone).

En utilisant le module de contrôle

Action

Appuyez sur le bouton TERMINER.

En utilisant la commande Raccrocher

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Raccrocher ». Le système répond : Appel terminé.

Utiliser les fonctions en cours d'appel

Remarque : Pour utiliser les fonctions décrites ci-dessous :

• Vous devez établir une liaison Bluetooth® entre le kit de voiture et votre téléphone.
• Vous devez initier un appel ou être en cours d'appel.

Utilisation de votre kit de voiture

79

Refuser un appel

Pour refuser un appel lorsque le téléphone sonne :

Action

Appuyez sur le bouton TERMINER sur le module de contrôle. Le système répond : Appel refuse.

ou

Appuyez sur la touche IGNORER du téléphone (peut être une touche programmable, selon le modèle du téléphone) ou sur la touche Terminer ou Raccrocher de votre téléphone. Le système répond : Appel terminé.

Transférer un appel

Du kit de voiture vers votre téléphone

Action

Appuyez et maintenez enfoncé le bouton RÉPONDRE. ou

Coupez le contact du véhicule. (Si votre telephone vous demande de changer de mode, appuyez sur Oui.)

ou

Appuyez sur le bouton PARLER. Lorsque vous y êtes invité, dites « Mode Privé ».

80

De votre téléphone au kit de voiture

Action

Appuyez et maintenez enfoncé le bouton RÉPONDRE.

ou

Mettez le contact du véhicule.

ou

Appuyez sur le bouton PARLER. Lorsque vous y êtes invité, dites « Mode Mains libres ».

Activer et désactiver le microphone pendant un appel

En utilisant le module de contrôle

Action

Pour désactiver le microphone pendant un appel, appuyez et maintenez enfoncé l'un des boutons de volume sonore.

Pour activer le microphone, pressez et relâchez le bouton du volume sonore.

Utilisation de votre kit de voiture

81

En utilisant les commandes ACTIVER LE MICRO et SILENCE

Action

Pour désactiver le microphone pendant un appel, appuyez sur le bouton PARLER. Lorsque vous y êtes invité, dites « Silence ».

Pour activer le micro, appuyez sur le bouton PARLER. Lorsque vous y êtes invité, dites « Activer le micro ».

Appel en attente

Lorsque vous êtes en cours d'appel, un bip audible vous signale un second appel.

Action

Pressez et relâchez le bouton RÉPONDRE pour suspendre le premier appel et répondre au deuxième appel.

Chaque fois que vous appuyez et que vous relâchez le bouton RÉPONDRE, vous basculez entre les appels actifs.

Remarque : Si vous n'appuyez pas sur le bouton RÉPONDRE, l'appel téléphonique est automatiquement refusé et envoyé sur la messagerie (si celle-ci est configurée sur le téléphone).

82

Envoi de tonalités DTMF

Vous pouvez envoyer des tonalités DTMF à partir du clavier du téléphone ou en utilisant la commande Entrer :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Entrer » pour envoyer les numéros sous forme de tonalités DTMF.

Gestion des contacts

Vous pouvez enregistrer une liste de noms et de numéros de téléphones dans la liste des contacts de votre kit de voiture. La liste peut inclure jusqu'à 20 contacts.

Ajouter un contact

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Gestion des contacts ».
3 Si le système répond : La liste des contacts est vide. Voulez-vous ajouter un contact ?, dites « Oui ».

ou

Si le système répond : Gestion des contacts. Veuillez dire une commande, dites « Ajouter un contact ».

Utilisation de votre kit de voiture

Action

4 Lorsque le système répond : Dites le nom, donnez le nom du contact à enregistrer.
Si une erreur est détectée, le système vous demande de réessayer.
S'il accepte le nom, le système répond : Veuillez dicter le numéro de .

5 Dictez le numéro de téléphone en entier (sans pause entre les chiffres).

ou

Dictez le numéro sous forme de séries de segments (par exemple, dites les 3 premiers chiffres, puis les 3 suivants, etc.), jusqu'à ce que vous ayez dicté le numéro en entier.

Le système répète le numéro dicté.

6 Lorsque vous avez correctement entré le numéro de téléphone en entier, dites « Enregistrer ».

Le système répond : Le contact a été ajouté. Voulez-vous ajouter un autre contact ?

7 Dites « Non » pour remettre le système en attente. ou

Dites « Oui » pour ajouter un autre contact.

Utilisation de votre kit de voiture

Supprimer un contact

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Gestion des contacts ».
3 Si le système répond : Gestion des contacts. Veuillez dire une commande, dites « Supprimer » (où est le nom d'un contact).

ou

Si le système répond : La liste des contacts est vide. Voulez-vous ajouter un contact ?, dites « Non » pour remettre le système en attente.

4 Lorsque le système répond : Etés-vous sûr de vouloir supprimer le contact ?, dites « Oui ». Le système répond : Contact supprimé.

Utilisation de votre kit de voiture

85

Lister les contacts

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Gestion des contacts ».
3 Si le système répond : Gestion des contacts. Veuillez dire une commande, dites « Lister les contacts ». Le système commence à lister les contacts enregistrés.

ou

Si le système répond : Votre liste de contacts est vide.
Voulez-vous ajouter un contact ?, dites « Non » pour remettre le système en attente.

Utilisation de votre kit de voiture

Astuce : Pour vous déplacer rapidement dans la liste, dites « Contact précédent » ou « Contact suivant ».

Remarque : Il est recommandé d'enregistrer la liste des contacts dans un véhicule à l'arrêt.

Désactiver les annonces du système

Pour désactiver certaines annonces de reconnaissance vocale (par exemple, Menu principal. Veuillez dire une commande) :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».

86

Action

3 Dites « Annonces activées » ou « Annonces désactivées ».

Le système répond : Annonces activées ou Annonces désactivées.

Notification d'appel

Pour activer ou désactiver la fonction Notification d'appel :

Action

1 Appuyez sur le bouton PARLER.
2 Lorsque vous y êtes invité, dites « Réglages ».
3 Dites « Notification d'appel activée » ou « Notification d'appel désactivée ».

Le système répond : Notification d'appel activée ou Notification d'appel désactivée.

Indicateurs audio

米

Lorsque le système n'est pas en cours d'appel ou en session de reconnaissance vocale active, vous pouvez entendre les indicateurs audio suivants :

Indicateur audio Description

Vous avez un message vocal.	Nouveau message vocal reçu.
Vous avez un nouveau message.	Nouveau message SMS reçu.

Utilisation de votre kit de voiture

Indicateur audio Description

La batterie de votre téléphone est déchargée.

Batterie déchargée.

Remarque : Ces indicateurs sont désactivés lorsque les annonces sont désactivées.

Sélectionner une langue

Remarque : Lorsque vous changez la langue du système, tous les contacts de votre liste de contacts sont supprimés.

Action

Utilisation de votre kit de voiture

1 Appuyez et maintenez enfoncé le bouton TERMINER, démarrez le véhicule et gardez enfoncé le bouton TERMINER pendant au moins 10 secondes.
Le système entre dans la sélection de la langue et répond : Choix de la langue. Appuyez sur les boutons du volume sonore pour changer de langue.
2 Utilisez les boutons de volume sonore pour faire défiler les langues disponibles.
Pour chaque langue, le système joue l'annonce correspondante. (Par exemple : Français. Pour choisir cette langue, redémarrer le véhicule.)
3 Lorsque vous avez sélectionné la langue souhaitée, coupez le contact du véhicule.
Votre choix de langue prendra effet au prochain démarrage de votre véhicule.

Besoin d'aide ?

Pour toutes questions, veuillez nous contacter via internet www.hellomoto.com ou contacter votre centre de service clientèle Motorola.

Couverture de la garantie

Veuillez vous reporter aux informations sur la garantie, fournies lors de l'achat.

Dépannage

Symptôme Solution(s)
Mauvaise performance de la reconnaissance vocale.	Entrez les chiffres sous forme de segments.Parlez sans faire de pauses.Parlez plus fort.Parlez en direction du microphone.Vérifiez la position du microphone.

Besoin d'aide ?

Besoin d'aide ?

Symptôme Solution(s)

Vous ne pouvez pas coupler de nouveaux téléphones avec le kit de voiture.

Le téléphone doit prendre en charge le profil 0.96 ou 1.0 mains libres Bluetooth®.Le système prend en charge un maximum de 4 téléphones à la fois. Vérifiez que cette limite n'est pas dépassée.Supprimer tous les couplages précédents à l'aide de la commande Supprimer tout. Le système doit être réinitialisé.Supprimez les informations de couplage sur le téléphone et vérifiez que le téléphone a été supprimé de tous les autres systèmes avec lesquels il est couplé.

La reconnaissance vocale ou le mode mains libres ne fonctionne pas.

Vérifiez le branchement du haut-parleur.Vérifiez le branchement au module électronique.

Symptôme Solution(s)

Le système ne répond pas à votre commande vocale, ou votre correspondant ne vous entend pas lorsque vous êtes en communication mains libres.	Vérifiez le branchement du microphone.Vérifiez le branchement au module électronique.
Le système ne répond pas.Les boutons du module de contrôle ne s'allument pas.	Vérifiez le branchement du module de contrôle.Vérifiez le branchement au module électronique.

Besoin d'aide ?

91

Consultation rapide des fonctions d'apperl

Consultation rapide des fonctions d'appel

Composer un numéro

Appuyez sur le bouton PARLER

Menu principal. Veuillez dire une commande. Composer un numéro Veuillez dicter un numéro. Composer Effacer Effacer tout

Numérotation rapide

Appuyez sur le bouton PARLER

Menu principal Veuillez dire une commande. Numérotation rapide Veuillez dictar une mémoire à appeler. Est-ce exact ? Oui Non Répéter

Rappeler

Appuyez sur le bouton PARLER

92

Appeler un contact

Appuyez sur le bouton PARLER

Menu principal. Veuillez dira une commande.

Appeler

Voulez-vous appeler ? Oui Non Répéter

Répertoire vocal du mobile

Appuyez sur le bouton PARLER

Menu principal. Veuillez dire une commande.

Répertoire vocal du mobile

Répertoire vocal du mobile. Dites un nom :

Appel en cours

Appuyez sur le bouton PARLER

Menu d'appel. Veuillez dire une commande.

Mode privé Mode Mains libres Silence Activer le micro Entrer (un chiffre) Raccrocher

Consultation rapide des fonctions d'appel

Réglages

Appuyez sur le bouton PARLER

Consultation rapide des fonctions d'appel

Menu principal. Veuillez dire une commande.

Réglages

Menu de réglages. Veuillez dire une commande.

Gestion des contacts.

Consultation rapide des fonctions d'appel

95

Annexe

Définitions

Terme Définition
Attente	Le système est couplé à un téléphone mais n'est pas en communication téléphonique.
Code secret	Un terme qui est généralement synonyme de code PIN ou de clé secrète, utilisé dans les spécifications Bluetooth®. Le code secret est introduit au moment du couplage, permettant aux appareils d'établir une liaison Bluetooth.Dans cette application, afin d'éviter toute confusion, le code secret est utilisé différemment du code PIN, qui est utilisé pour déverrouiller la carte SIM d'un téléphone.
Couplage	Le processus de connexion Bluetooth, qui aboutit à l'établissement d'une liaison entre deux appareils sans fil (couplage).
Dépendance du locuteur	Nécessité qu'un système de reconnaissance vocale a d'apprendre les caractéristiques de la voix d'un individu afin de reconnaître correctement la parole de cet individu.
HF	Mains libres.

Annexe

96

Terme Définition
Indépendance du locuteur	Décrit les systèmes de reconnaissance vocale qui ne nécessitent pas d'être formés par un utilisateur.
Mobile	Le téléphone sans fil.
Presser et maintenir enfoncé	La pression d'au moins 1 seconde sur un bouton, aussi connue sous le nom de pression LONGUE sur le bouton. Une fois l'annonce d'écoute entendue, le bouton doit être relâché.
Presser et relâcher	La pression d'un bouton pendant 100 millisecondes, aussi connue sous le nom de pression BRÈVE sur le bouton.
Reconnais-sance vocale	L'interprétation des commandes vocales par le système.
Reconnais-sance vocale continue	La capacité du système de reconnaissance vocale à séparer les différents mots d'une phrase sans que le locuteur ait à insérer de pause entre eux.
SMS	Service d'envoi de messages courts.

Connexions d'alimentation

Les fils d'alimentation (batterie et masse) ainsi que le fil de capteur de mise en route du véhicule (contact) doivent être branchés indépendamment de la sortie audio utilisée. Si l'autoradio et les haut-parleurs de la voiture sont utilisés à la place du haut-parleur fourni, les fils pour l'audio (+/-) doivent être reliés au câblage de l'autoradio.

Remarque : La partie audio mains libres du système a été optimisée pour fonctionner avec le haut-parleur fourni. Les performances audio mains libres du système peuvent être affectées si vous décidez d'utiliser les hauts-parleurs de l'autoradio.

Le tableau ci-dessous indique les connexions requises.

Véhicule Couleur Connexion
Batterie + Rouge	Requis
Masse Noir Requis
Allumage Vert Requis
Mise en sourdine de l'autoradio	Jaune En option(pour une utilisation avec l'autoradio uniquement)
Audio +	Orange	En option(pour une utilisation avec l'autoradio uniquement)
Audio -	Bleu	En option(pour une utilisation avec l'autoradio uniquement)

Fonctions des boutons du module de contrôle

Touch(s) Action		Etat
		Non connecté	Connecté (lors d’un appel)	Connecté (en dehors d’un appel)
PARLER (Bleu)	Presser et relâcher	Session de reconnaissance vocale	activer la session de reconnaissance vocale	activer la session de reconnaissance vocale
	Presser et maintenir enfoncé	commencer le couplage	s.o. commencer le couplage
RÉPONDRE (Vert)	Presser et relâcher	aucune action	1 fois = basculer entre Suspendre et Reprendre2 fois = Appel en attente/basculer entre les appels actifs	répondre à l’appel /recomposer le dernier numéro composé
	Presser et maintenir enfoncé	s.o. mains libres/privé		s.o.

Annexe

99

Annexe

100

Fonctions des voyants lumineux du module

Touche bleue PARLER et touches blanches de volume sonore

Touche(s)	État des connexions	État du voyant lumineux
		Désactiver Activer		Couplage en cours	Mode silencieux
PARLER (Blcu)	Non connecté	éteint éteint clignotant		s.o.
	Connecté (lors d’un appel)	éteint allumé s.o. clignotant
	Connecté (Aucun appel actif)	éteint allumé s.o. s.o.
Volume (Blanc)	Non connecté	éteint éteint clignotant		s.o.
	Connecté (lors d’un appel)	éteint allumé s.o. clignotant
	Connecté (Aucun appel actif)	éteint allumé s.o. s.o.

S.O : sans objet, ne s'applique pas

Touche verte RÉPONDRE et touche rouge TERMINER

Touchc(s)	Etat des connexions	Etat de la DEL
		Désactiver Activer		Couplage en cours	Appel en attente
RÉPONDRE (Vert)	Non connecté	éteint été int éteint		s.o.
	Connecté (lors d'un appel)	éteint	allumé	éteint	clignotant
	Connecté (Aucun appel actif)	éteint été int éteint		s.o.
TERMINER (Rouge)	Non connecté	éteint	allumé	allumé	allumé
	Connecté (lors d'un appel)	étcint	allumé	allumé	allumé
	Connecté (Aucun appel actif)	étcint	allumé	allumé	allumé

Tableau de prononciation

Symbole	Prononciation
*	étoile
#	dièse
+	plus

Willkommen

Montage des Mikrofons

MOTOROLA, le Logo stylisé M et toutes les autres marques indiquées en tant que telles dans le présent document sont des marques de Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off. La marque Bluetooth® est détenue par son propriétaire et utilisée par Motorola, Inc. sous licence. VELCRO® et VELCRO accompagné du motif FLYING-V® (DESIGN) sont des marques déposées de Velcro Industries B.V. Tous les autres noms de services ou de produits sont la propriété de leurs propriétaires respectifs.

© 2005 Motorola, Inc. Tous droits réservés. Imprimé aux U.S.A.

Numéro du manuel : 6840420Z01-AD
