MANUALE UTENTE IHF1000 MOTOROLA

Benvenuti nel mondo Motorola delle reti cellulari PAN (Personal Area Network) con tecnologia Bluetooth ^® . Il kit viva voce per auto Premium Speech con tecnologia Bluetooth rende più semplice e rapide le connessioni cellulari.

Il kit viva voce per auto Premium Speech offre le seguenti funzioni:

• funzionalità audio continue in modalità Viva voce grazie a connessioni Bluetooth;
• interfaccia audio digitale con audio di alta qualità, full-duplex e in viva voce;
• sistema di riconoscimento vocale indipendente dall'utente in inglese americano, inglese britannico, francese, tedesco, italiano e spagnolo;
• prompt di menu gestiti a livello vocale;
• funzione di esclusione automatica della radio durante le chiamate, se supportata dalla radio;
• riduzione del rumore e annullamento dell'effetto eco;
• conformità con i profili Viva voce Bluetooth 0.96 e 1.0
• Il kit vivavoce IHF1000 supporta il profilo Bluetooth "Hands-Free". Perché il vostro telefono compatibile Bluetooth possa comunicare con il vivavoce IHF1000, è necessario che anch'esso supporti questo profilo. Tuttavia, anche qualora il telefono supporti il profilo Bluetooth "Hands-Free", potrebbe non essere in grado di

159

sfruttare tutte le funzionalità avanzate del vivavoce IHF1000, o esse potrebbero essere limitate, a causa di problemi di compatibilità tra il telefono e il vivavoce.

160

Sommario

Benvenuti 157

Informazioni generali e sulla sicurezza 161

Guida introduttiva....164

Informazioni sul manuale 164

Installazione del kit Viva voce.... 165

Linee guida per l'installazione e la connessione. ..... 165

Installazione del kit Viva voce.... 166

Utilizzo del kit auto....173

Pulsanti di controllo del modulo dell'interfaccia utente .... 173

Connessione del cellulare al kit auto 177

Rimozione di un cellulare dal kit auto ..... 182

Esecuzione di una chiamata con il kit auto. ..... 183

Risposta a una chiamata 188

Termine di una chiamata. 188

Utilizzo delle funzioni durante una chiamata ..... 189

Gestione della lista dei contatti....192

Disattivazione della funzione di ripetizione dei messaggi di sistema....195

Avviso di chiamata 195

Avvisi audio 196

Selezione di una lingua....197

Informazioni di supporto 198

Copertura della garanzia 198

Risoluzione dei problemi....198

Guida rapida 201

Componi numero 201

161

Sezione Rapida 201

Riselezione 201

Chiama contatto 202

Selezione vocale da telefono 202

Chiamata in corso 202

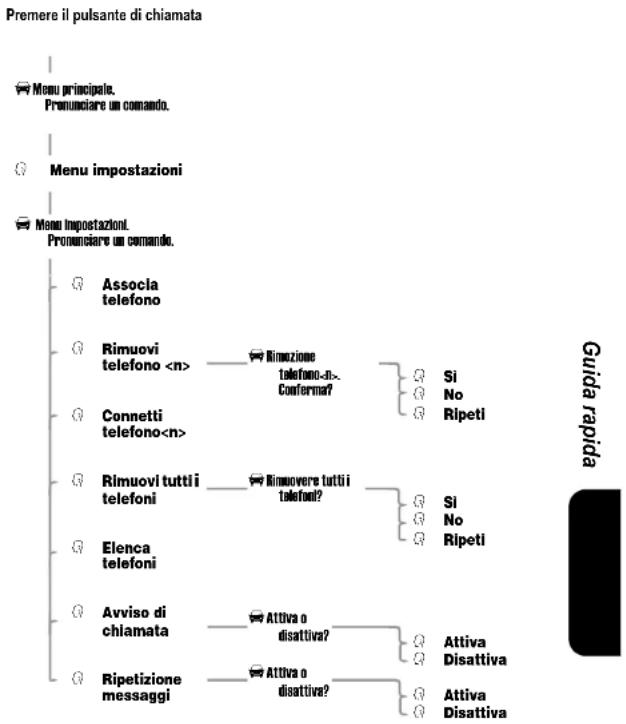

Menu impostazioni 203

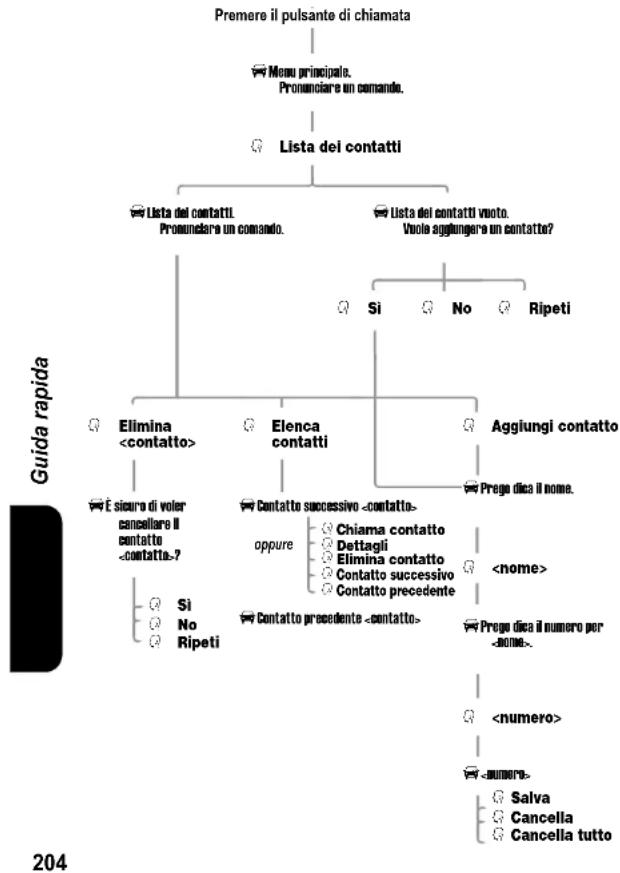

Lista dei contatti 204

Appendice 205

Definizioni 205

Collegamenti all'alimentazione 207

Funzione dei pulsanti del modulo dell'interfaccia utente 208

Funzione degli indicatori LED del modulo

dell'interfaccia utente 211

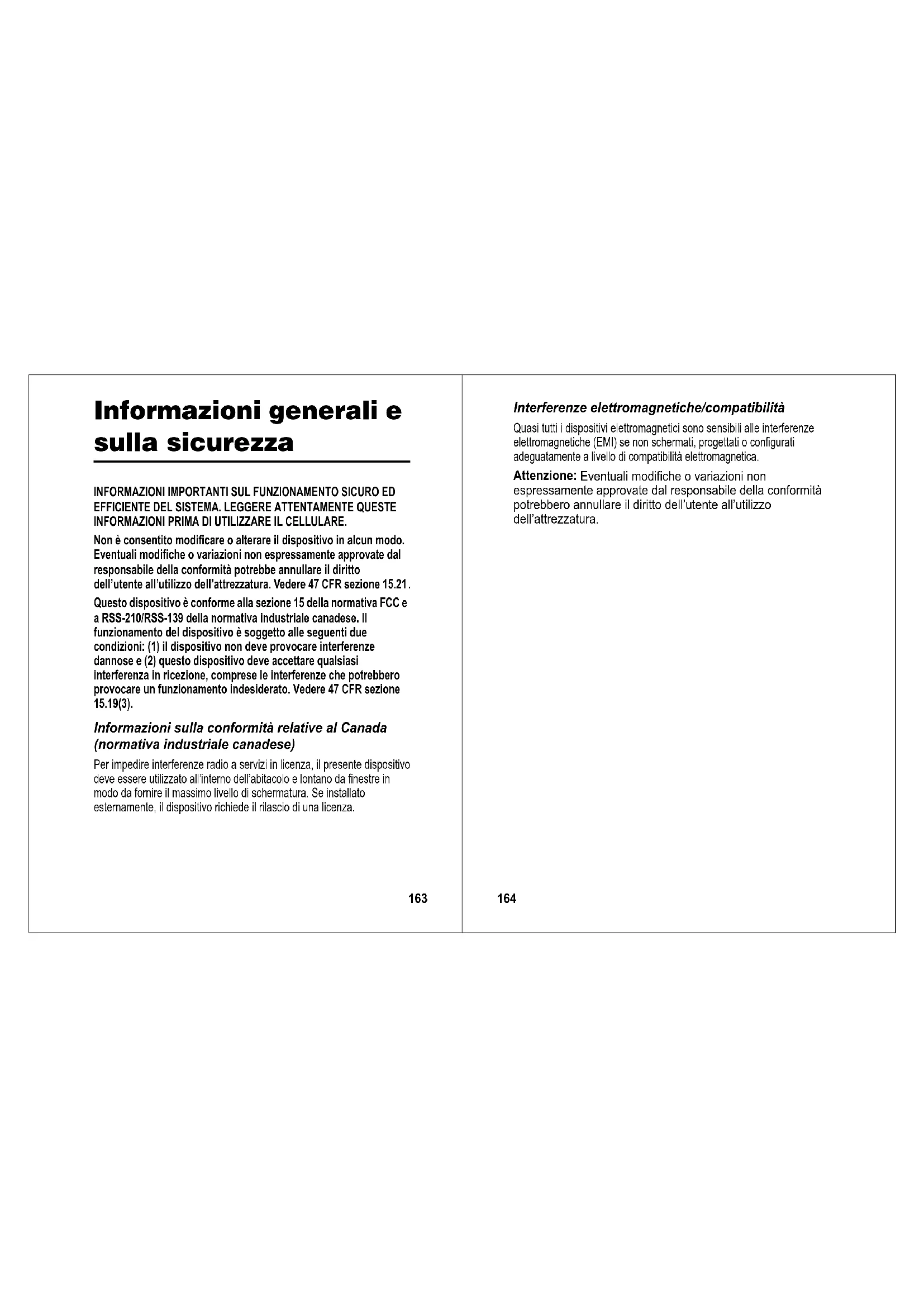

Informazioni generali e sulla sicurezza

INFORMAZIONI IMPORTANTI SUL FUNZIONAMENTO SICURO ED EFFICIENTE DEL SISTEMA. LEGGERE ATTENTAMENTE QUESTE INFORMAZIONI PRIMA DI UTILIZZARE IL CELLULARE.

Non è consentito modificare o alterare il dispositivo in alcun modo. Eventuali modifiche o variazioni non espressamente approvate dal responsabile della conformità potrebbe annullare il diritto dell'utente all'utilizzo dell'attrezzatura. Vedere 47 CFR sezione 15.21.

Questo dispositivo è conforme alla sezione 15 della normativa FCC e a RSS-210/RSS-139 della normativa industriale canadese. Il funzionamento del dispositivo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve provocare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza in ricezione, comprese le interferenze che potrebbero provocare un funzionamento indesiderato. Vedere 47 CFR sezione 15.19(3).

Informazioni sulla conformità relative al Canada (normativa industriale canadese)

Per impedire interferenze radio a servizi in licenza, il presente dispositivo deve essere utilizzato all'interno dell'abitacolo e lontano da finestre in modo da fornire il massimo livello di schermatura. Se installato esternamente, il dispositivo richiede il rilascio di una licenza.

163

Interferenze elettromagnetiche/compatibilità

Quasi tutti i dispositivi elettromagnetici sono sensibili alle interferenze elettromagnetiche (EMI) se non schermati, progettati o configurati adeguatamente a livello di compatibilità elettromagnetica.

Attenzione: Eventuali modifiche o variazioni non espressamente approvate dal responsabile della conformità potrebbero annullare il diritto dell'utente all'utilizzo dell'attrezzatura.

164

Dichiarazione di conformità

Motorola dichiara che il prodotto LV001/05/IHF1000/D è conforme:

• Ai requisiti essenziali e alle altre disposizioni rilevanti della direttiva 1999/5/EC.
  • A tutte le altre direttive UE rilevanti

Per visualizzare la Dichiarazione di conformità del prodotto (DoC) in base alla direttiva 1999/5/EC (alla direttiva R&TTE) visitare il sito Web all'indirizzo www.motorola.com/rtte

Guida introduttiva

Informazioni sul manuale

Questo manuale descrive le funzionalità di base del kit vivavoce IHF1000.

Funzionalità avanzata

Questa icona contraddistingue le funzionalità avanzate o le funzionalità che dipendono dalla compatibilità del cellulare. Non tutti i telefoni compatibili Bluetooth® che supportano il profilo Bluetooth "Hands-Free" potrebbero supportare questa funzionalità o fornire le prestazioni descritte.

Installazione del kit Viva voce

Linee guida per l'installazione e la connessione

- Il vivavoce va installato esclusivamente da tecnici qualificati. Se necessario, rivolgersi al costruttore del veicolo per informazioni specifiche sull'airbag.

Attenzione: Gli airbag si aprono con particolare forza. NON posizionare oggetti, compresi i dispositivi di comunicazione, nell'area soprastante gli airbag o nella relativa area di dispiegamento or area di apertura. Se il dispositivo di comunicazione non viene installato nella posizione corretta e gli airbag si aprono, è possibile che ne derivino danni gravi.

• Montare i componenti adeguatamente su superfici resistenti in modo da impedirne eventuali spostamenti che potrebbero causare danni o interferire con il funzionamento sicuro del veicolo. Utilizzare sempre il materiale di montaggio in dotazione.
• I componenti montati ed eventuali fili o cavi collegati non devono interferire con l'area dei sedili o con l'area occupata dalle gambe.
• Bloccare i cavi in posizione in modo da evitarne la piegatura o rottura. Tutti i connettori in linea devono essere facilmente raggiungibili.

Installazione del kit Viva voce

- Questo kit auto deve essere utilizzato esclusivamente con sistemi con messa a terra negativa da 12V. Il kit auto richiede meno di 5A. Verificare che il sistema elettrico del veicolo sia in grado di fornire questa potenza.

Installazione del kit Viva voce

installazione del kit Viva voice

Attenzione: Questo kit auto deve essere collegato a un fusibile da 5A nel pannello elettrico dell'auto per impedire incendi o altri danni nel caso di cortocircuito all'interno del modulo elettronico. Prima di installare il kit auto, scollegare la batteria del veicolo.

Procedura preliminare: disimballare, assemblare e controllare tutti i componenti su un banco di prova.

Contenuto del kit

Cavo di interfaccia

Il cavo di interfaccia consente di collegare il modulo elettronico agli altri componenti del sistema, ovvero l'alimentazione elettrica e l'accensione del veicolo al kit, nonché fornisce collegamenti audio facoltativi qualora il kit venga utilizzato assieme all'impianto radio del veicolo.

Modulo elettronico

Il modulo elettronico può essere posizionato in un punto qualsiasi all'interno del veicolo in modo da fornire un collegamento comodo tra il cavo di interfaccia e gli altri componenti del sistema.

Microfono

Il cavo del microfono può essere installato lungo la parte laterale del veicolo, all'interno del cruscotto e lungo il bordo del parabrezza. È consigliabile posizionare il microfono in prossimità dello specchietto retrovisore e orientarlo direttamente verso l'utente.

Modulo dell'interfaccia utente

Il cavo del modulo dell'interfaccia utente può essere installato in diversi modi a condizione che l'installazione sia sicura e comoda.

Collegamenti audio

È possibile installare i componenti audio del sistema in due modi.

Altoparlante esterno

Se il sistema viene installato con un altoparlante esterno, NON collegare le linee (+/-) dell'output audio. Vedere "Collegamenti all'alimentazione" a pagina 207. L'altoparlante esterno deve essere collegato al cavo di interfaccia.

Impianto radio del veicolo

Se si desidera utilizzare l'impianto radio del veicolo per controllare il livello audio, è necessario collegare le linee (+/-) dell'output audio al sistema radio del veicolo.

Nota: l'audio viva voce del sistema è stato ottimizzato per l'altoparlante esterno. Indirizzando l'uscita audio attraverso il sistema multimediale del veicolo si potrebbe alterare la qualità dell'audio viva voce.

Installazione del kit Viva voce

Installazione del modulo elettronico

La posizione migliore per installare il modulo elettronico è sotto il cruscotto del veicolo. La scatola deve essere protetta da sporco e umidità, nonché deve disporre di spazio sufficiente per il cablaggio e per il raffreddamento.

Per ottimizzare le prestazioni della tecnologia Bluetooth ^® , montare il modulo elettronico in una posizione centrale all'interno del veicolo. Non posizionarlo dietro o all'interno di aree metalliche.

La posizione in cui viene installato il modulo elettronico NON DEVE interferire con il funzionamento degli airbag del veicolo. NON installare il modulo elettronico nel bagagliaio del veicolo.

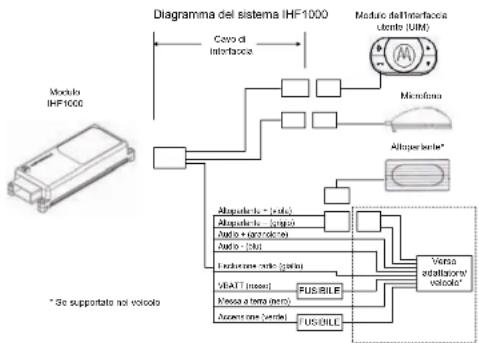

Installazione del cavo di interfaccia

Attenzione: La mancata osservanza delle procedure di seguito descritte potrebbe comportare il malfunzionamento degli accessori ed eventuali danni al kit auto.

Il cavo di interfaccia è dotato di fusibili integrali sulle linee di alimentazione (VBatt e Ign).

Nota: Se il sistema viene installato nel veicolo senza l'adattatore per il cablaggio, rimuovere il connettore bianco a 8 pin.

Nota: Per ulteriori informazioni, vedere “Collegamenti all'alimentazione” a pagina 207.

1 Collegare il cavo del sensore di accensione VERDE a un punto a commutazione di accensione del quadro portafusibili. A veicolo spento, la linea del sensore di accensione è bassa.
2 Collegare il cavo della funzione di esclusione della radio GIALLO all'impianto radio del veicolo.

Nota: Questa funzione è disponibile solo se l'autoradio la supporta. L'installazione potrebbe richiedere un altro relè opzionale (non compreso). La linea muta è costituita da un segnale basso attivo.

3 Collegare il polo positivo ROSSO della batteria in un punto della scatola fusibile del veicolo protetto con un fusibile da 5 Amp.

169

Installazione del kit Viva voce

4 Collegare il cavo di messa a terra NERO allo chassis del veicolo.
5 Verificare tutte le connessioni.

Nota: I cavi ARANCIONE e BLU non vengono utilizzati. Essi vengono utilizzati per collegare la linea audio all'impianto radio del veicolo se l'impianto radio supporta questa funzione.

Nota: l'audio viva voce del sistema è stato ottimizzato per l'altoparlante esterno. Indirizzando l'uscita audio attraverso il sistema multimediale del veicolo si potrebbe alterare la qualità dell'audio viva voce.

Installazione del microfono

Nota: Il microfono DEVE essere posizionato correctamente; in caso contrario il prodotto potrebbe non funzionare in maniera ottimale.

1 Attaccare un lato del nastro di VELCRO® al lato inferiore del microfono.
2 Fissare il microfono su pannello vicino allo specchietto retrovisore tra il l'autista e il passeggero. Non montarlo sul parabrezza ne sull'aletta parasole.

Le vibrazioni potrebbero influenzare negativamente il funzionamento del microfono in special modo il sistema di riconoscimento vocale.

170

• Posizionare il microfono a non più di 40 cm dalla bocca del conducente evitando i flussi di aria diretta provenienti dalle aperture di ventilazione o di sbrinamento.
• Orientare il microfono direttamente verso il conducente. La parte anteriore del microfono deve essere rivolta verso il conducente. Il filo fuoriesce dalla parte posteriore del microfono.
• Tra il microfono e il conducente non devono essere presenti oggetti, ad esempio lo specchietto retrovisore o la visiera parasole.
• Montare il microfono saldamente in modo che le vibrazioni non compromettano la qualità audio.

Attenzione: La posizione del microfono NON deve interferire con il funzionamento degli airbag del veicolo.

3 Collegare il microfono al cavo di interfaccia.

Installazione dell'altoparlante esterno

Nota: Utilizzare sempre il materiale di montaggio in dotazione.

1 Montare l'altoparlante sul lato del passeggero sulla console centrale oppure sotto il cruscotto. Posizionare

l'altoparlante in modo che non si trovi direttamente davanti al microfono e che non ostacoli il passeggero o il sedile del veicolo.

Installazione del kit Viva voce

Installazione del kit Viva voce

Attenzione: La posizione dell'altoparlante esterno NON deve interferire con il funzionamento degli airbag del veicolo.

2 Collegare l'altoparlante al modulo elettronico.

Installazione del modulo dell'interfaccia utente

1 Rimuovere il rivestimento del nastro nella parte inferiore del modulo dell'interfaccia utente.

2 Sul cruscotto del veicolo individuare una posizione facilmente raggiungibile dal conducente, quindi montare il modulo. Il modulo può essere montato in un punto qualsiasi sul cruscotto.

Attenzione: La posizione del modulo NON deve interferire con il funzionamento degli airbag del veicolo.

Attenzione: Il modulo montato NON deve costituire una distrazione visiva.

Attenzione: NON montare il modulo sul volante.

3 Collegare il modulo al cavo di interfaccia.

Utilizzo del kit auto

Pulsanti di controllo del modulo dell'interfaccia utente

Il modulo dell'interfaccia utente consente di configurare e utilizzare il kit auto Viva voce Bluetooth®.

Risposta Fine Chiamala Pulsanti di regovazione cell volume

I pulsanti dell'UIM si accendono in momenti diversi, ad indicare i vari stati del sistema e quando vanno premuti.

Nota: Per ulteriori informazioni sullo stato dei pulsanti e sulla relativa descrizione, vedere « Funzione degli indicatori LED del modulo dell'interfaccia utente » a pagina 211.

Pulsante di chiamata

Il pulsante di chiamata blu è associato a due funzione a seconda che venga premuto e quindi rilasciato oppure venga mantenuta la pressione.

Premere e rilasciare

Premere e rilasciare il pulsante di chiamata per avviare una sessione di riconoscimento vocale (SR, Speech Recognition).

Utilizzo del kit auto

Quando viene avviata una sessione di riconoscimento vocale, verrà riprodotto un avviso e quindi un breve segnale acustico. Il segnale acustico, definito anche avviso di ascolto, indica che il sistema è in attesa di un comando vocale dall'utente.

Nota: Se il tasto CHIAMATA viene premuto e rilasciato durante un prompt di riconoscimento vocale (SR), il prompt viene interrotto e il sistema passa al prompt di ascolto.

Premere e tenere premuto

Premere e tenere premuto il pulsante di chiamata per avviare un processo di associazione.

Pulsante di risposta

Il pulsante di risposta VERDE è associato a 6 funzioni in base allo stato del sistema. Per avviare queste funzioni è possibile premere e rilasciare oppure premere e tenere premuto questo pulsante.

Premere e rilasciare

Situazione Premere e rilasciare il pulsante di risposta per ...
Ricezione di una chiamata in arrivo	Rispondere alla chiamata
Il sistema non è impegnato in una chiamata	Cercare di effettuare una chiamata utilizzando l'ultimo numero selezionato
Mentre una chiamata è in corso	Mettere in pausa o riprendere una chiamata
Durante una chiamata e dopo avere ricevuto la notifica di una chiamata in attesa	Rispondere alla chiamata in attesa
Con 2 chiamate attive Passare da una chiamata all'altra

Premere e tenere premuto

Durante una chiamata attiva premere e tenere premuto il pulsante di risposta per passare dalla modalità Viva voce alla modalità privata.

Pulsante Fine

Il pulsante Fine rosso è associato a cinque funzioni. Per avviare queste funzioni, è possibile premere e rilasciare oppure premere e tenere premuto questo pulsante.

Premere e rilasciare

Situazione Premere e rilasciare il pulsante Fine per ...
Durante una chiamata attiva	Terminare la chiamata

Utilizzo del kit auto

175

Situazione Premere e rilasciare il pulsante Fine per ...
Quando il sistema è in attesa di un comando e la modalità di riconoscimento vocale è attiva	Annullare la modalità di riconoscimento vocale
Ricezione di una chiamata in arrivo	Rifiutare la chiamata

Premere e tenere premuto

Situazione Premere e tenere premuto il pulsante Fine per ...
Durante una chiamata attiva, anche con più interlocutori	Terminare tutte le chiamate
Il sistema non è impegnato in una chiamata	Terminare la connessione Bluetooth®

Utilizzo del kit auto

Pulsanti di regolazione del volume

In funzionamento normale, per regolare il volume dell'altoparlante premere e rilasciare i pulsanti del volume.

Se il sistema utilizza gli altoparlanti dell'impianto radio del veicolo, è inoltre possibile utilizzare i controlli di regolazione del volume dell'impianto per alzare o abbassare il volume.

176

Per disattivare il microfono, premere e tenere premuto uno dei due pulsanti di regolazione del volume. Per riattivare il microfono, premere e rilasciare uno dei due pulsanti.

Informazioni di supporto

Durante le prime fasi di apprendimento dell'uso del sistema oppure quando sono necessarie informazioni di supporto, è sufficiente dire "Aiuto". Il sistema includerà prompt di aiuto in ogni menu.

È inoltre possibile dire “Ripeti” nei casi in cui venga richiesta una risposta di tipo Si o No. Il sistema ripeterà la domanda.

Nota: Per ripristinare il sistema, premere e tenere premuti i tasti di chiamata e risposta contemporaneamente per più di 2 secondi.

Connessione del cellulare al kit auto

Prima di poter utilizzare questo kit auto, è necessario stabilire una connessione Bluetooth® tra il kit e il cellulare. Per stabilire una connessione Bluetooth tra il kit auto e il cellulare viene utilizzato un collegamento di associazione.

Dopo la configurazione di un collegamento di questo tipo, il kit auto memorizza l'ID del cellulare e in seguito esegue automaticamente la connessione al cellulare ogni volta che il veicolo viene avviato oppure si accende il kit auto.

Questo sistema supporta collegamenti di associazione con un massimo di 4 cellulari.

Utilizzo del kit auto

177

Nota: La procedura di inizializzazione di una connessione Bluetooth® con un cellulare varia in base al modello di cellulare. Per ulteriori informazioni, vedere il manuale dell'utente del cellulare in uso.

Associazione iniziale

Nota: Utilizzare questa procedura SOLO se al sistema non sono stati ancora associati cellulari.

Posizionare il kit auto e il cellulare l'uno vicino all'altro, quindi procedere nel seguente modo.

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Associa telefono". Il sistema risponderà: Imposti il telefono in modalità di scansione ed inserisca 1234 alla richiesta della password.

Utilizzo del kit auto

178

Azione

3 Quando il cellulare visualizza il nome del dispositivo, selezionare il dispositivo.

Sul cellulare verrà visualizzata la schermata di immissione della password.

4 Immettere la password (1234).

Sul cellulare verrà visualizzato il messaggio "PIN verificato", quindi il sistema dirà: Associazione completata. Connessione in corso.

Nota: Con alcuni cellulari è possibile che venga richiesto di accettare il collegamento Bluetooth®. Immettere Si.

Al completamento della procedura il sistema dirà: Connessione completata. Telefono pronto per l'uso.

Associazioni aggiuntive

Per associare altri cellulari al sistema, posizionare il kit auto e i cellulari l'uno vicino agli altri, quindi procedere nel seguente modo.

Azione

1 Premere il pulsante di chiamata.

2 Quando richiesto, dire "Menu impostazioni".

Il sistema risponderà: Menu impostazioni. Prego dica un comando.

Utilizzo del kit auto

Azione

3 Dire "Associa telefono".

Il sistema risponderà: Imposti il telefono in modalità di scansione ed inserisca 1234 alla richiesta della password.

4 Quando il cellulare visualizza il nome del dispositivo, selezionare il dispositivo.

Sul cellulare verrà visualizzata la schermata di immissione della password.

5 Immettere il valore della password fornito dal sistema.

Il sistema confermerà la verifica del PIN, quindi dirà: Associazione completata. Connessione in corso.

Nota: Con alcuni cellulari è possibile che venga richiesto di accettare il collegamento Bluetooth®. Immettere Si.

Al completamento della procedura il sistema dirà: Connessione completata. Telefono pronto per l'uso.

Selezione di un cellulare

Posizionare il kit auto e il cellulare l'uno vicino all'altro, quindi procedere nel seguente modo.

Azione

1 Premere il pulsante di chiamata.

Azione

2 Quando richiesto, dire "Menu impostazioni". Il sistema risponderà: Menu impostazioni. Prego dica un comando.
3 Dire "Connetti telefono ". Il sistema risponderà: Connessione al Telefono . Al completamento della procedura il sistema dirà: Connessione completata.

Elenco dei cellulari associati al sistema

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Menu impostazioni". Il sistema risponderà: Menu impostazioni. Prego dica un comando.
3 Dire "Elenca Telefoni". Il sistema dirà: I seguenti telefoni sono stati associati : telefono 1, eccetera.

Utilizzo del kit auto

Rimozione di un cellulare dal kit auto

Rimozione di un cellulare collegato

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Menu impostazioni". Il sistema risponderà: Menu impostazioni. Prego dica un comando.
3 Dire "Rimuovi telefono<n)". Il sistema risponderà: Rimozione Telefono . Conferma?.
4 Dire "Sì". Il sistema risponderà: Telefono Rimesso.

Rimozione di tutti i cellulari

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Menu impostazioni". Il sistema risponderà: Menu impostazioni. Prego dica un comando.
3 Dire "Rimuovi tutti i telefoni". Il sistema risponderà: Rimuovere tutti i telefoni?
4 Dire "Si". Il sistema risponderà: Tutti i telefoni sono rimossi.

Esecuzione di una chiamata con il kit auto

Per eseguire una chiamata, è innanzitutto necessario stabilire una connessione Bluetooth ^® tra il kit auto e il cellulare (vedere a pagina 177).

Per eseguire una chiamata utilizzando il kit auto, è possibile:

• Selezionare un numero dal cellulare.
• Selezionare un numero utilizzando la funzione di riconoscimento vocale.
• Utilizzare la lista dei contatti del sistema.
• Dettare una selezione vocale da telefono.
  • Utilizzare il comando Selezione rapida.
  • Utilizzare il comando Richlama.
• Utilizzare la funzione di richiamata dell'ultimo numero selezionato nel modulo dell'interfaccia utente.

Durante la connessione tutti questi tipi di chiamata vengono effettuati in modalità Viva voce. Per terminare una sessione di riconoscimento vocale, premere il pulsante Fine.

Esecuzione di una chiamata con la funzione di riconoscimento vocale

È possibile immettere un numero telefonico sotto forma di uno o più segmenti di cifre. Un segmento può includere un massimo di 15 cifre, mentre l'intero numero di telefono può contenere un massimo di 32 cifre. È possibile iniziare una serie numerica con il carattere * o #.

Utilizzo del kit auto

183

Nota: Dettare il numero di telefono come numeri singoli, ad esempio per dettare 555-2211 dire "5-5-5-2-2-1-1" e non "5-5-5-ventidue undici".

Esecuzione di una chiamata con un numero intero

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Componi numero".
Il sistema risponderà: Il numero prego.
3 Dettare il numero di telefono come una serie unica di cifre, senza pause tra una cifra e l'altra. Il sistema ripeterà le cifre dettate.

4 Se il numero ripetuto dal sistema è corretto, dire "Componi". Il sistema risponderà: Selezione in corso.

Esecuzione di una chiamata con segmenti di cifre

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Componi numero".
Il sistema risponderà: Il numero prego.
3 Dettare il primo segmento di cifre, ad esempio dettare i primi tre numeri.
Il sistema ripeterà le cifre dettate.

184

Azione

4 Dettare il successivo segmento di cifre. Il sistema ripeterà le cifre dettate.
Ripetere questo passaggio fino a dettare il numero di telefono completo.
5 Se il numero completo ripetuto dal sistema è corretto, dire "Componi". Il sistema risponderà: Selezione in corso.

Per eliminare un segmento del numero di telefono, dire "Cancella" quando viene richiesto di dettare il segmento successivo. Il sistema risponderà Ultima sequenza cancellata, ripeterà i segmenti rimanenti, quindi attenderà la dettatura di un nuovo segmento.

Per cancellare tutti i segmenti del numero di telefono dettati finora, dire “Cancella tutto” quando viene richiesto di dettare il segmento successivo. Il sistema cancellerà tutti i segmenti e ripeterà il messaggio Il numero prego? (vedere il precedente passaggio 2).

Selezione di un numero dalla lista dei contatti

Azione

1 Premere il pulsante di chiamata.

Utilizzo del kit auto

Azione

2 Quando richiesto, dire "Chiama "
Nota: Il contatto deve essere un contatto valido memorizzato nella lista dei contatti.
Il sistema risponderà: Vuole chlamare ?
3 Se il numero ripetuto dal sistema è corretto, dire "Si". Il sistema risponderà: Chlamata in corso.

Selezione di un numero utilizzando le selezioni vocali da telefono

Azione

Utilizzo del kit auto

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Selezione vocale da telefono".
Nota: La selezione vocale deve essere stata precedentemente memorizzata nel cellulare.
Il sistema risponderà: selezione vocale prego.
3 Dire "", dove rappresenta la selezione vocale memorizzata nel telefono.
Il sistema comporrà il numero associato alla selezione vocale da telefono dettata.

Utilizzo del comando Selezione Rapida

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Selezione Rapida".
Il sistema risponderà: Prego indichi il numero di selezione rapida.
3 Dettare il numero di selezione rapida.
Il sistema ripeterà il numero dettato e quindi chiederà: È corretto?
4 Se il numero dettato è corretto, dire "Sì".
Il sistema risponderà: Selezione in corso, quindi effettuerà la chiamata.

Nota: Dettare il numero di selezione rapida come numeri continui, ad esempio dettare la posizione di selezione rapida 22 come "2-2" e non "ventidue".

Utilizzo del comando Richiama

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Richiama".
Il sistema risponderà: Ripetizione del numero.

È inoltre possibile richiamare l'ultimo numero selezionato premendo il pulsante di chiamata.

Utilizzo del kit auto

Risposta a una chiamata

In caso di ricezione di una chiamata in arrivo, il sistema dirà: Chiamata da , se disponibile.

Se l'ID del chiamante non è disponibile:

• Il sistema riprodurrà uno squillo, se il cellulare lo supporta.
• Se lo squillo non è supportato, il sistema genererà uno squillo a livello locale.

Per rispondere a una chiamata in arrivo, procedere nel seguente modo.

Azione

Utilizzo del kit auto

Premere il pulsante di risposta.

oppure

Premere il pulsante di invio, OK, risposta o Sì del cellulare, in base al modello di cellulare in uso, come nel caso di risposta a una chiamata in modalità privata.

Termine di una chiamata

Utilizzo del cellulare

Azione

Premere il pulsante Fine o Chiudi del cellulare, in base al modello di cellulare in uso.

Con il modulo dell'interfaccia utente

Azione

Premere il pulsante Fine.

Utilizzo del comando Concludi chiamata

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Chiudi". Il sistema risponderà: Chlamata conclusa.

Utilizzo delle funzioni durante una chiamata

Nota: per utilizzare le funzioni descritte di seguito, è necessario:

• Stabilire una connessione Bluetooth® tra il kit auto e il cellulare.
• Che una chiamata sia in arrivo o in corso.

Rifiuto di una chiamata

Per rifiutare una chiamata mentre il cellulare sta squillando, procedere nel seguente modo.

Azione

Premere il pulsante Fine sul modulo dell'interfaccia utente. Il sistema risponderà: Chlamata rifiutata.

oppure

Premere il tasto IGNORA (potrebbe essere un tasto funzione in base al modello di cellulare) oppure il tasto Fine o Chiudi del cellulare in uso. Il sistema risponderà: Chlamata conclusa.

Utilizzo del kit auto

Trasferimento di una chiamata

Dal kit auto al cellulare

Azione

Premere e tenere premuto il pulsante di risposta. oppure

Spegnere il veicolo. Se il sistema richiede di passare alla modalità Cellulare, premere Si.

oppure

Premere il pulsante di chiamata. Quando richiesto, dire "Modalità privata".

Utilizzo del kit auto

Dal cellulare al kit auto

Azione

Premere e tenere premuto il pulsante di risposta. oppure

Avviare il veicolo.

oppure

Premere il pulsante di chiamata. Quando richiesto, dire "VivaVoce".

Esclusione e riattivazione di una chiamata

Con il modulo dell'interfaccia utente

Azione

Per disattivare il microfono durante una chiamata, premere e tenere premuto uno dei due pulsanti di regolazione del volume.

Per riattivare il microfono, premere e rilasciare uno dei due pulsanti di regolazione del volume.

Utilizzo dei comandi ATTIVA e DISATTIVA AUDIO

Azione

Per disattivare il microfono durante una chiamata, premere il pulsante di chiamata. Quando richiesto, dire "Disattiva audio".

Per riattivare il microfono, premere il pulsante di chiamata. Quando richiesto, dire "Attiva audio".

Chiamata in attesa

Durante una chiamata in corso un avviso sonoro segnala la presenza di una seconda chiamata.

Azione

Premere e rilasciare il pulsante di risposta per mettere in attesa la prima chiamata e rispondere alla chiamata in arrivo.

Premere e rilasciare nuovamente il pulsante di risposta per riattivare la chiamata in attesa.

Utilizzo del kit auto

191

Nota: Se il pulsante di risposta non viene premuto, la chiamata in arrivo viene automaticamente rifiutata e trasferita alla segreteria telefonica, se impostata sul cellulare.

Invio dei toni DTMF

È possibile inviare toni DTMF utilizzando la tastiera del cellulare oppure il comando componl .

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto, dire "Componi " per inviare i numeri come toni DTMF.

Utilizzo del kit auto

Gestione della lista dei contatti

È possibile memorizzare un elenco di nomi e numeri di telefono nella lista dei contatti del kit auto. Questo elenco può contenere un massimo di 20 contatti.

Aggiunta di un contatto

Azione

1 Premere il pulsante di chiamata.
2 Quando richiesto dire: "Lista dei contatti".
3 Se il sistema risponde: Lista del contatti. Vuole aggiungere una voce?, dire "SI".

oppure

Se il sistema risponde: Lista del contatti. Prego dica un comando, dire "Aggiungi contatto".

192

Azione

4 Quando il sistema risponde: Prego dica il nome, dettare il nome del contatto memorizzato.

Se viene rilevato un errore, il sistema richiederà di ripetere l'operazione.

Se invece il nome viene accettato, il sistema risponderà: Prego dica il numero per .

5 Dettare il numero di telefono come numero intero, ovvero senza pause tra una cifra e l'altra.

oppure

Dettare il numero come una serie di segmenti, ad esempio dettare le prime 3 cifre, quindi le successive tre e così via, fino a dettare l'intero numero.

Il sistema ripeterà il numero dettato.

6 Dopo avere dettato correttamente l'intero numero di telefono, dire "Salva".

Il sistema risponderà: Contatto aggiunto. Vuole aggiungere un altro contatto?

7 Dire "No"; in questo modo il sistema è pronto per l'uso.

oppure

Dire "Sì" per aggiungere un'altra voce.

Utilizzo del kit auto

Eliminazione di una voce

Azione

1 Premere il pulsante di chiamata.

2 Quando richiesto dire: "Lista dei contatti".

3 Se il sistema risponde: Lista dei contatti. Prego dica un comando, dire "Rimuovi ", dove rappresenta il nome di un contatto.

oppure

Se il sistema risponde: Lista del contattl. Vuole aggiungere una voce?, dire "No". A questo punto il sistema è pronto per l'uso.

4 Quando il sistema risponde: È sicuro di voler cancellare il contatto ? , dire "Si".

Il sistema risponderà: Contatto rimosso.

Lista dei contatti

Azione

1 Premere il pulsante di chiamata.

2 Quando richiesto dire: "Lista dei contatti".

3 Se il sistema risponde: Lista del contatti. Prego dica un comando, dire "Elenca contatti". Il sistema comincerà a elencare le voci memorizzate.

oppure

Se il sistema risponde: Lista del contattl. Vuole aggiungere una voce?, dire "No". A questo punto il sistema è pronto per l'uso.

Suggerimento: Per spostarsi velocemente all'interno dell'elenco, dire "Contatto precedente" o "Contatto successivo".

Nota: Si consiglia di memorizzare le registrazioni della lista dei contatti in un veicolo fisso.

Disattivazione della funzione di ripetizione dei messaggi di sistema

Per disattivare la funzione di ripetizione dei messaggi di sistema, ad esempio Menu principale. Prego dica un comando, procedere nel seguente modo.

Azione

1	Premere il pulsante di chiamata.
2	Quando richiesto, dire “Menu impostazioni”.
3	Dire “Disattiva ripetizione messaggi” oppure “Attiva ripetizione messaggi”.Il sistema risponderà: Disattiva ripetizione messaggi oppure Attiva ripetizione messaggi.

Avviso di chiamata

La funzione Avviso di chiamata può essere attivata o disattivata.

Azione

1	Premere il pulsante di chiamata.

Utilizzo del kit auto

Azione

2 Quando richiesto, dire "Menu impostazioni".
3 Dire "Attiva avviso di chiamata" oppure "Disattiva avviso di chiamata".
Il sistema risponderà: Avviso di chiamata attivato oppure Avviso di chiamata disattivato.

Avvisi audio

Quando non è attiva alcuna chiamata o non è attiva alcuna sessione di riconoscimento vocale, è possibile che vengano riprodotti gli avvisi audio di seguito descritti.

Utilizzo del kit auto
Avviso audio Descrizione

Lei ha ricevuto un messaggio vocale.	In segreteria telefonica è presente un nuovo messaggio vocale.
Lei ha un nuovo messaggio.	È presente un nuovo messaggio SMS.
Batteria scarica.	La batteria è scarica.

Nota: Questi avvisi non vengono riprodotti se la funzione Ripetizione messaggi è stata disattivata.

Selezione di una lingua

Nota: Se si modifica la lingua di sistema, tutti i contatti contenuti nell'Elenco contatti verranno eliminati.

Azione

1 Premere e tenere premuto il pulsante Fine e contemporaneamente avviare il veicolo, quindi continuare a tenere premuto il pulsante Fine per almeno 10 secondi. Il sistema attiverà la modalità di selezione della lingua e risponderà: Scelta della lingua. Prema i pulsanti di regolazione del volume per cambiare la lingua.
2 Utilizzare i pulsanti di regolazione del volume per scorrere le lingue disponibili. Quando una lingua è evidenziata, il sistema ripete il messaggio per tale lingua, ad esempio, Italiano. Per scegliere questa lingua riavvil il velcolo.
3 Dopo avere selezionato la lingua desiderata, spegnere il veicolo. Alla successiva accensione del veicolo verrà caricata la nuova lingua.

Utilizzo del kit auto

197

Informazioni di supporto

Per qualsiasi informazione aggiuntiva contattare il nostro centro assistenza clienti oppure visitate il nostro sito www.hellomoto.com

Copertura della garanzia

Consultare le informazioni sulla garanzia fornite al momento dell'acquisto.

Risoluzione dei problemi

Problema Risoluzione

Prestazione SR non soddisfacente.

• Inserire cifre in segmenti.
• Parlare senza pause.
• Parlare ad alta voce.
  • Parlare in direzione del microfono.
• Controllare la posizione del microfono.

Informazioni di supporto

198

Problema Risoluzione

Impossibile associare nuovi cellulari al kit auto.

Il cellulare deve supportare il profilo Viva voce Bluetooth® 0.96 o 1.0.Il sistema supporta un massimo di 4 cellulari. Verificare che non sia stato superato questo limite.Rimuovere tutte le precedenti associazioni utilizzando il comando Rimuovi tutto. È necessario ripristinare il sistema.Eliminare tutte le informazioni sulle associazioni sul cellulare e assicurarsi che il cellulare venga rimosso da qualsiasi altro sistema a cui è associato.

Assenza di segnale audio del sistema di riconoscimento vocale o Viva voce.

Controllare il collegamento dell'altoparlante.Controllare il collegamento del modulo elettronico.

Informazioni di supporto

Problema Risoluzione

Il sistema di riconoscimento vocale non risponde oppure l'audio all'interno del veicolo non si sente nel cellulare remoto.	Controllare il collegamento del microfono.Controllare il collegamento del modulo elettronico.
Il sistema non risponde.I pulsanti del modulo dell'interfaccia utente non si accendono.	Controllare il collegamento del modulo dell'interfaccia utente.Controllare il collegamento del modulo elettronico.

informazioni di supporto

Guida rapida

Componi numero

Premere il pulsante di chiamata

Menu principale. Prouneciare un comando.

Componi numero

Il numero prego.

音

{G Componi G Cancella G Cancella tutto

Riselezione

Premere il pulsante di chiamata

Menu principale. Prononelare un comando.

Riselezione

Selezione Rapida

Premere il pulsante di chiamata

Menu principale. Pronunciare un comando.

Selezione rapida

Prago Indichi il numero di selezione rapida.

E corretto? Si No Ripeti

Guida rapida

201

Chiama contatto

Premere il pulsante di chiamata

Menu Chiamata. Pronunciare un comando.

Chiama

Vuole chiamare ?

Q Si Q No Q Ripeti

Selezione vocale da telefono

Premere il pulsante di chiamata

Menu Chiamata. Pronunciare un comando.

Selezione vocale da telefono

Sezione vocale prego. |

Guida rapida

Chiamata in corso

Premere il pulsante di chiamata

Menu Chlamata. Pronunclare un comando.

Modalità privata Viva voce Disattiva audio Attiva audio Componi Chiudi

202

Menu impostazioni

203

Lista dei contatti

Appendice

Definizioni

Termine Definizione
Associazione	Processo utilizzato da due dispositivi wireless, con richiesta di immissione di password, per creare il collegamento del processo di autenticazione Bluetooth®.
Cellulare	Telefono cellulare (modalità wireless).
Dipendenza dall'utente	Grado in cui un sistema di riconoscimento vocale richiede la calibrazione in base alle caratteristiche specifiche della voce di un utente per essere in grado di elaborare correttamente la dettatura.
HF	Vivavoce
Indipendenza dall'utente	Caratteristica di alcuni sistemi di riconoscimento vocale che non richiedono l'addestramento da parte dell'utente.

Appendice

205

Appendice

206

Termine Definizione

Password	Termine in genere considerato sinonimo di PIN o passkey, utilizzato nelle specifiche Bluetooth®. La password viene immessa nei dispositivi interessati dal processo di associazione per consentire loro di verificare l'operazione.In questa applicazione, per evitare confusione la password viene distinta dal PIN, che invece viene utilizzato per sbloccare la scheda SIM del cellulare.
Premere e rilasciare	Pressione di un pulsante per 100 millisecondi, definita anche pressione BREVE.
Premere e tenere premuto	Pressione di un pulsante per almeno 1 secondo, definita anche pressione LUNGA. Quando viene riprodotto il segnale di ascolto, rilasciare il pulsante.
Riconosci- mento vocale	Metodo di immissione vocale nell'interfaccia vocale.
Riconosci- mento vocale continuo	Capacità di rilevare le singole parole senza la necessità di inserire pause tra di esse.
Termine Definizione
SMS	Short Message Service
Stato “pronto per l’uso”	Il sistema è stato associato a un cellulare, ma non sono presenti chiamate attive.

Collegamenti all'alimentazione

È necessario collegare la batteria, la messa a terra e l'accensione indipendentemente dai collegamenti audio utilizzati. In caso di utilizzo dell'impianto radio e del relativo altoparlante anziché dell'altoparlante esterno, la linea audio (+/-) deve essere collegata al cablaggio dell'impianto radio del veicolo.

Nota: l'audio viva voce del sistema è stato ottimizzato per l'altoparlante esterno. Indirizzando l'uscita audio attraverso il sistema multimediale del veicolo si potrebbe alterare la qualità dell'audio viva voce.

Nella seguente tabella sono elencati i collegamenti del veicolo.

Veicolo Colore Collegamento
Batteria + Rosso	Obbligatorio
Messa a terra Nero	Obbligatorio
Accensione Verde	Obbligatorio
Esclusione radio	Giallo Facoltativo	(da utilizzare solo con l'impianto radio)

Appendice

207

Veicolo Colore Collegamento
Audio + Arancione	Facoltativo	(da utilizzare solo con l'impianto radio)
Audio - Blu	Facoltativo	(da utilizzare solo con l'impianto radio)

Funzione dei pulsanti del modulo dell'interfaccia utente

Pulsante	Azione	Stato
		Non collegato	Collegato (chiamata in corso)	Collegato (senza una chiamata attiva)
Chia-mata (blu)	Premere e rilasciare	Sessione di riconosci- mento vocale	Attivazione della sessione di riconoscimento vocale	Attivazione della sessione di riconosci- mento vocale
	Premere e tenere premuto	Avvio dell'asso-ciazione	N/D	Avvio dell'associaz- one

Appendice

208

Pulsante	Azione	Stato
		Non collegato	Collegato (chiamata in corso)	Collegato (senza una chiamata attiva)
Risposta (verde)	Premere e rilasciare	Nessuna azi-onc	1 volta = messa in pausa o ripresa di una chiamata2 volte = chia-mata in attesa/passaggio da una chiamata all'altra	Risposta alla chiamata in arrivo/richia-mata dell'ultimo numero selez-ionato
	Premere e tenere premuto	N/D Modalità Viva voce/privata		N/D
Fine (rosso)	Premere e rilasciare	Termine di qualsiasi sessione attiva	Termine della chiamata attiva	Rifiuto della chiamata in arrivo/ter-mine di qual-siasi sessione attiva
	Premere e tenere premuto	N/D Terminare tutte le chiamate		Disconnes-sione del col-legamento Bluetooth®

Appendice

209

Pulsante	Azione	Stato
		Non collegato	Collegato (chiamata in corso)	Collegato (senza una chiamata attiva)
Volume (bianco)	Premere e rilasciare	Controllo del volume della sessione di riconosci- mento vocale	Aumento o riduzione del vol- ume audio nel veicolo/riattivazi- one	Controllo del volume della sessione di riconosci- mento vocale
	Premere e tenere premuto	N/D Disattivazione del microfono del veicolo (entrambi i pulsanti hanno la stessa funzi- one)		N/D

Appendice

210

Funzione degli indicatori LED del modulo dell'interfaccia utente

Pulsante di chiamata (blu) e pulsanti di regolazione del volume (bianchi)

Pulsante	Stato dei collegamenti	Stato dei LED
		Alimenta z. OFF	Alimentaz . ON	Associazione tele-fono in corso	Microfon o disattivato
Chiamata (blu)	Non collegato	Spento Spento Lampeg-giante			N/D
	Collegato (chiamata in corso)	Spento Acceso N/D Lampeg-giante			giante
	Collegato (nessuna chiamata attiva)	Spento Acceso N/D N/D

Appendice

211

Pulsante	Stato dei collegamenti	Stato dei LED
		Alimenta z. OFF	Alimentaz . ON	Associazione telefono in corso	Microfon o disattivato
Volume (bianco)	Non collegato	Spento Spento Lampeg-giante			N/D
	Collegato (chiamata in corso)	Spento Acceso N/D Lampeg-giante			giante
	Collegato (nessuna chiamata attiva)	Spento Acceso N/D N/D

Appendice

212

Pulsante di risposta (verde) e pulsante Fine (rosso)

Pulsante	Stato dei collegamenti	Stato dei LED
		Alimenta z. OFF	Alimenta z. ON	Associazione telefono in corso	Chiamata in attesa
Risposta (verde)	Non collegato	Spento Spento Spento N/D
	Collegato (chiamata in corso)	Spento Acceso Spento Lampeg-giante
	Collegato (nessuna chiamata attiva)	Spento Spento Spento N/D
Fine (rosso)	Non collegato	Spento Acceso Acceso Acceso
	Collegato (chiamata in corso)	Spento Acceso Acceso Acceso
	Collegato (nessuna chiamata attiva)	Spento Acceso Acceso Acceso

Appendice

213

Pronuncia simboli

Simbolo Pronuncia
* asterisco
# cancelletto
+ più

Appendice

214

Bienvenido

MOTOROLA, il logo M stilizzato e tutti gli altri marchi indicati come tali nel presente manuale sono marchi di Motorola, Inc. ® Reg. U.S. Pat. & Tm. Off. I marchi Bluetooth® appartengono ai rispettivi titolari e sono usati da Motorola, Inc. in virtù di un'apposita licenza. VELCRO® e VELCRO con il logo FLYING-V® (DESIGN) sono marchi registrati di Velcro Industries B.V. Tutti gli altri nomi di prodotti o servizi appartengono ai rispettivi titolari.

© 2005 Motorola, Inc. Tutti i diritti riservati. Stampato negli USA.

Codice manuale: 6840420Z01-AD
