| Type de produit | Caisson étanche pour caméscope Sony Handycam Vision |
| Marque | Sony |
| Modèle | MPK-DVF4 |
| Caméscopes compatibles | DCR-TRV6E, TRV8E, TRV9E, TRV10E, TRV11E, TRV15E, TRV17E, TRV20E, TRV30E, TRV890E, TRV900E |
| Profondeur maximale d'utilisation | 75 mètres |
| Matériaux | Alliage d'aluminium, verre, plastique (ABS, PC) |
| Dimensions | Environ 312 × 212 × 318 mm (L / h / p) |
| Masse (caisson seul) | Environ 4,4 kg |
| Alimentation du moniteur LCD | Batterie NP-F330 (InfoLITHIUM) fournie, autonomie d'environ 6 heures en continu |
| Alimentation de la poignée | Pile au lithium CR2 fournie |
| Microphone | Microphone à condensateur monophonique intégré |
| Fonctions sous-marines | Mise sous/hors tension, démarrage/arrêt enregistrement, mise au point auto on/off, zoom, enregistrement photo sur cassette |
| Accessoires fournis | Supports de montage B et D, espaceur, tampons, plaques à vis, tournevis, objectif grand-angulaire, filtre couleur, parasoleil, bagues antiréflexion, graisse, joint torque, lanières, sac, bandoulière, batterie NP-F330, pile CR2 |
| Entretien et nettoyage | Rincer à l'eau douce après usage en mer, sécher avec un chiffon doux, vérifier et graisser le joint torque avant chaque utilisation |
| Sécurité | Ne pas ouvrir sous l'eau, vérifier l'absence de fuite avant la plongée, témoin LEAK (jaune) en cas d'infiltration |
| Pièces détachées et réparabilité | Joint torque (réf. 3-977-362-01) et graisse (2-115-921-01) disponibles en centre Sony |
| Garantie | Garantie fournie, Sony recommande des accessoires "GENUINE VIDEO ACCESSORIES" |
FOIRE AUX QUESTIONS - MPKDVF4 SONY
Questions des utilisateurs sur MPKDVF4 SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autres accessoires pour appareil photo au format PDF gratuitement ! Retrouvez votre notice MPKDVF4 - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MPKDVF4 de la marque SONY.

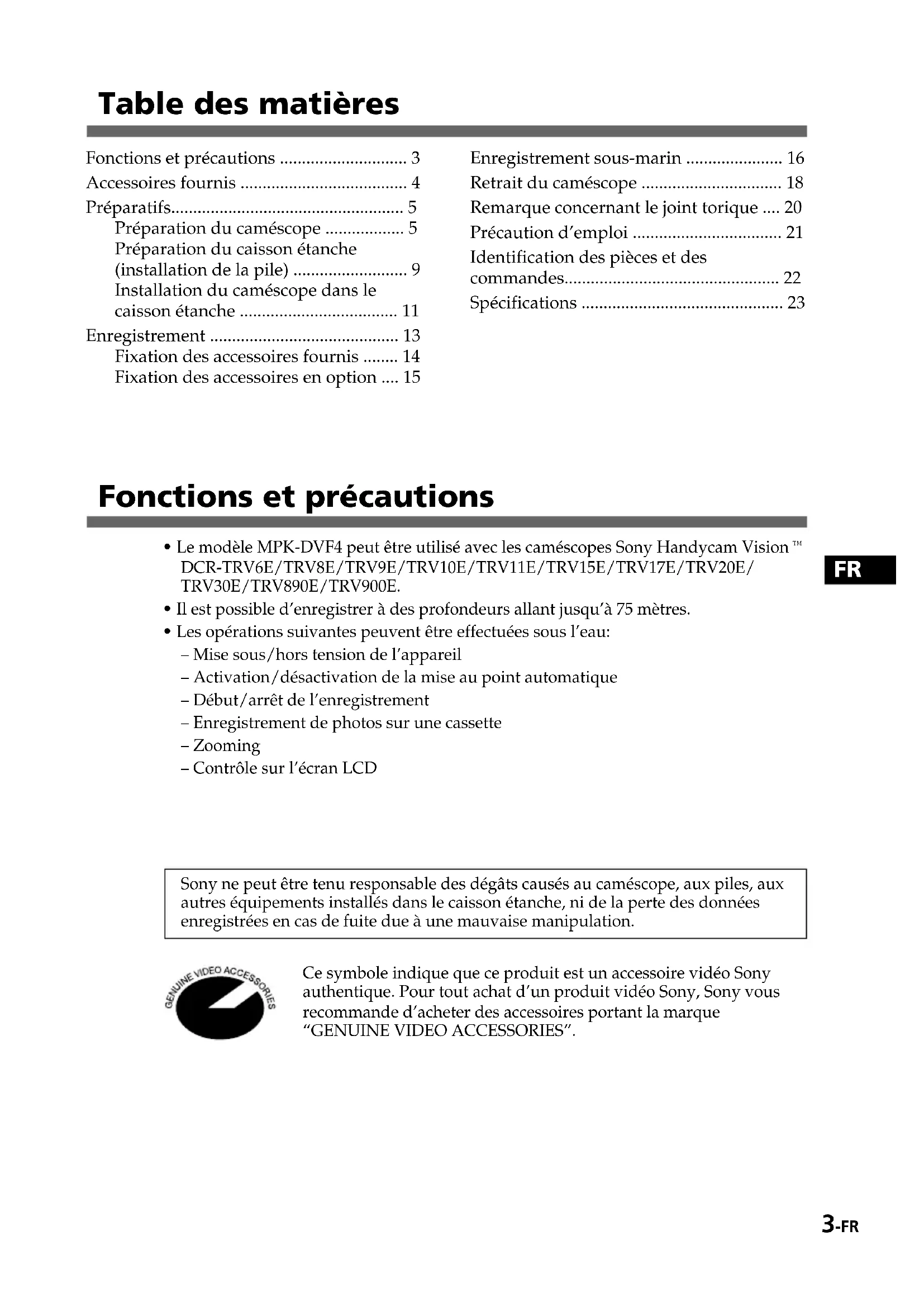

MODE D'EMPLOI MPKDVF4 SONY
Fonctions et précautions 3
Accessoires fournis 4
Préparatifs 5
Préparation du caméscope 5
Préparation du caisson étanche (installation de la pile) 9
Installation du caméscope dans le caisson étanche 11
Enregistrement 13
Fixation des accessoires fournis 14
Fixation des accessoires en option 15
Enregistrement sous-marin 16
Retrait du caméscope 18
Remarque concernant le joint torque 20
Précaution d'emploi 21

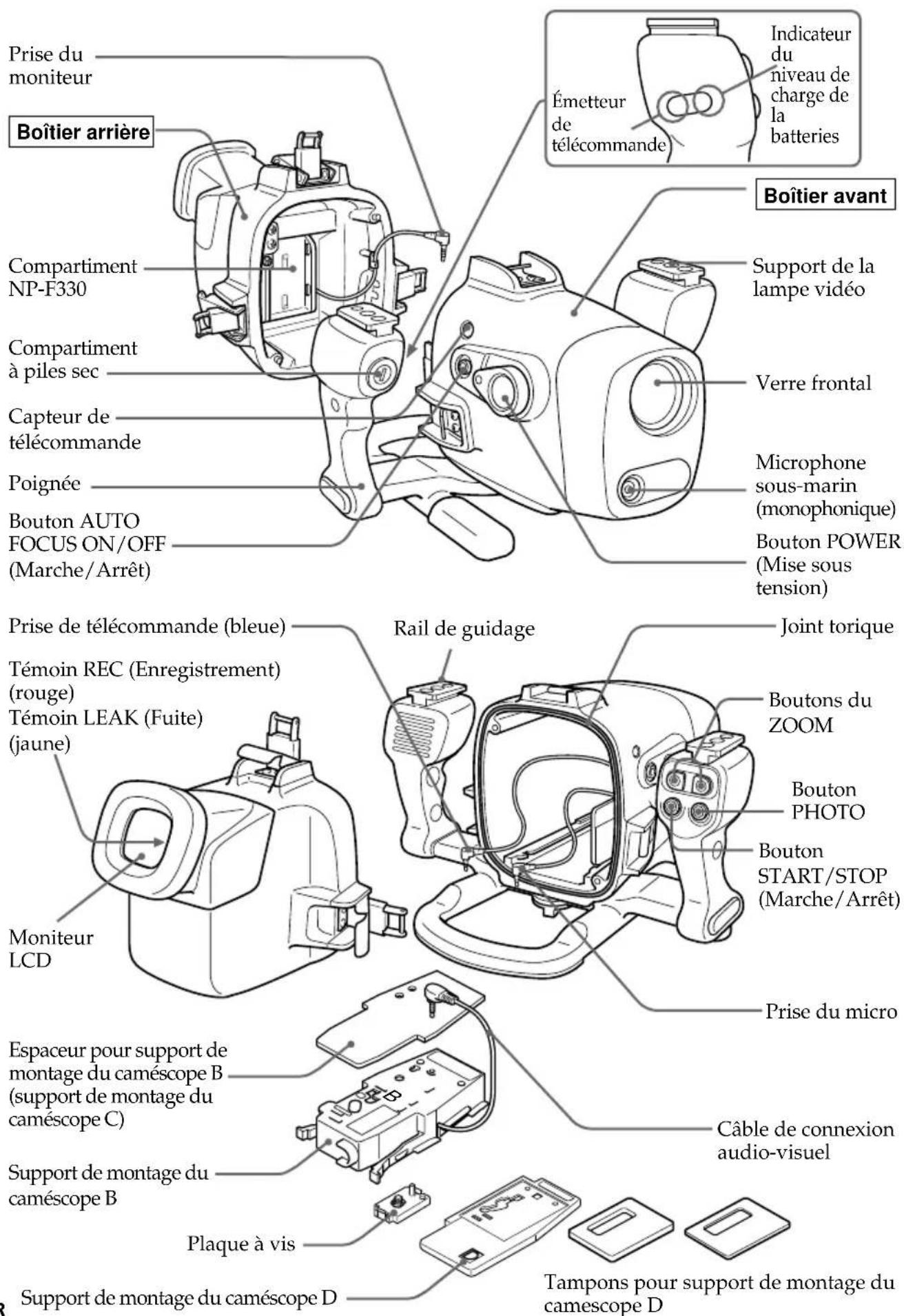

Identification des pièces et des commandes 22
Spécifications 23
Fonctions et précautions
- Le modèle MPK-DVF4 peut être utilisé avec les caméscopes Sony Handycam Vision DCR-TRV6E/TRV8E/TRV9E/TRV10E/TRV11E/TRV15E/TRV17E/TRV20E/TRV30E/TRV890E/TRV900E.
- Il est possible d'enregistrer à des profondeurs allant jusqu'à 75 mètres.
- Les opérations suivantes peuvent être effectuées sous l'eau :
- Mise sous/hors tension de l'appareil - Activation/désactivation de la mise au point automatique - Début/arrêt de l'enregistrement - Enregistrement de photos sur une cassette - Zooming - Contrôle sur l'écran LCD
Sony ne peut être tenu responsable des dégâts causés au caméscope, aux piles, aux autres équipements installés dans le caisson étanche, ni de la perte des données enregistrées en cas de fuite due à une mauvaise manipulation.
Ce symbole indique que ce produit est un accessoire vidéo Sony authentique. Pour tout achat d'un produit vidéo Sony, Sony vous recommande d'acheter des accessoires portant la marque "GENUINE VIDEO ACCESSORIES".

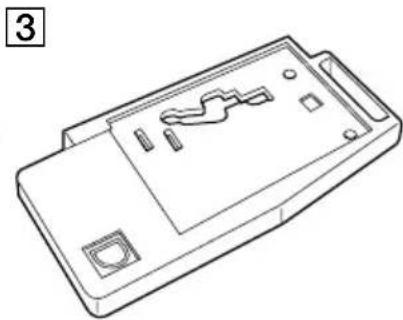

Vérifiez que vous avez reçu les accessoires suivants avec le caisson étanche.

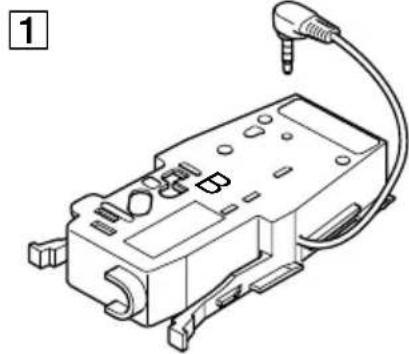

Support de montage du caméscope B (1) 2 Espaceur pour le support de montage du caméscope B (support de montage du caméscope C) (1) pour les modèles DCR-TRV8E/TRV10E 3 Support de montage du caméscope D (1) pour les modèles DCR-TRV6E/TRV11E/TRV15E/TRV17E/TRV20E/TRV30E 4 Tampons pour le support de montage D (2) Tampon, épais : DCR-TRV30E Tampon fin : DCR-TRV6E/TRV11E/TRV15E/TRV17E/TRV20E 5 Plaque à vis pour les supports de montage de caméscope B et D (2)
6 Tournevis (1) Fixation pour le support de montage du caméscope B
7 Batterie NP-F330 du moniteur LCD (1) 8 Pile au lithium CR2 (1) Joint torque (1) 10 Objectif grand-angulaire (VCL-MK2) (1) 11 Parasoleil (1) 12 Bague antiréflexion (2)
Grande bague : Ø 37 mm (1)
Petite bague : Ø 30 mm (1)

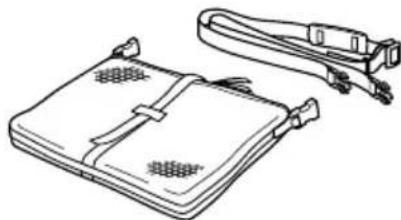

Filtre couleur (VF-MK2) (1) 14 Graisse (1) 15 Sac (1) Bandoulière (1)
Tampon de protection de la pile (1) Lanière (3)
Préparation du caméscope
Avant d'installer votre caméscope dans le caisson étanche, effectuez les préparatifs indiqués dans ce chapitre. Nous utilisons le DCR-TRV30E comme modèle d'illustration. Sinon, le nom du modèle utilisé est indiqué dans les illustrations. La procédure peut varier en fonction de votre caméscope : dans ce cas, une mention du type "pour le DCR-TRV30E" est ajoutée.
Pour obtenir davantage d'informations, reportez-vous au mode d'emploi fourni avec votre caméscope.
1 Retirez le bouchon de l'objectif, la bandoulière, l'objectif grand-angulaire, le filtre ou le parasoleil du caméscope.
2 Insérez une batterie chargée.
3 Insérez une cassette.
Fixez la bague antireflexion sur l'objectif. Pour les modèles DCR-TRV9E/TRV20E/TRV30E : ø 37 mm
(grande bague)
Pour les modèles DCR-TRV6E/TRV8E/TRV10E/TRV11E/TRV15E/TRV17E : ø 30 mm
(petite bague)
Pour les modèles DCR-TRV890E/TRV900E : inutile. Assurez-vous de ne pas trop visser la bague antireflexion.
5 Sélectionnez le support de montage du caméscope. Le support de montage et la position d'installation de la plaque à vis diffèrent selon le type de caméscope utilisé. Pour plus d'informations, reportez-vous au tableau ci-dessous.
| Support de montage du caméscope | Position de la plaque à vis | Caméscope |
| B | 1 | DCR-TRV9E |
| 2 | DCR-TRV6E/TRV11E/TRV15E/TRV17E/TRV20E/TRV30E/TRV890E/TRV900E | |
| 3 | DCR-TRV8E/TRV10E | |
| D | 1 | DCR-TRV20E/TRV30E |
| 2 | DCR-TRV6E/TRV11E | |
| 3 | DCR-TRV15E/TRV17E |
Position d'installation de la plaque à vis sur le support de montage du caméscope B
6 Fixez le support de montage du caméscope.

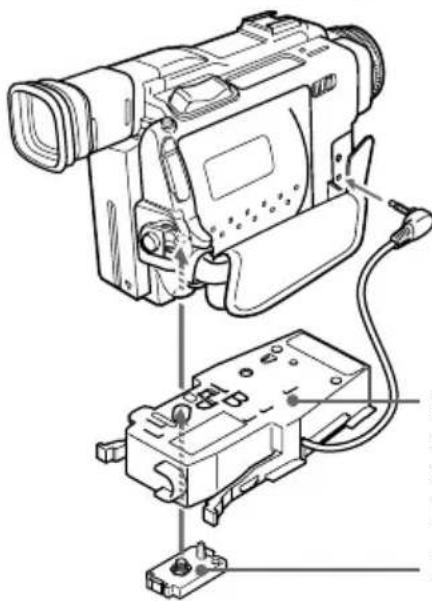

Pour les modèles DCR-TRV9E/TRV890E/TRV900E
Utilisez le support de montage B et la plaque à vis.
1. Vérifiez la position d'installation (1, 2 ou 3) de la plaque à vis de votre caméscope en vous reportant au tableau de la page 5. 2. Attachez la plaque à vis de telle sorte que l'ergot situé sur l'envers du support B s'encliquette correctement. 3. Vissez fermement la vis de la plaque à vis dans le filetage de trépied du caméscope. 4. Connectez le câble audio-visuel du support à la prise AUDIO/VIDEO du caméscope.

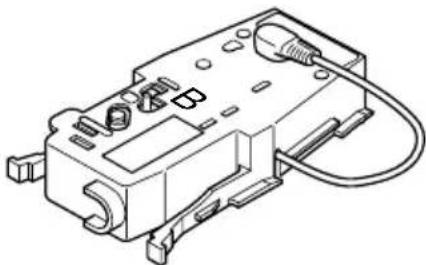

Support de montage du caméscope B
Plaque à vis

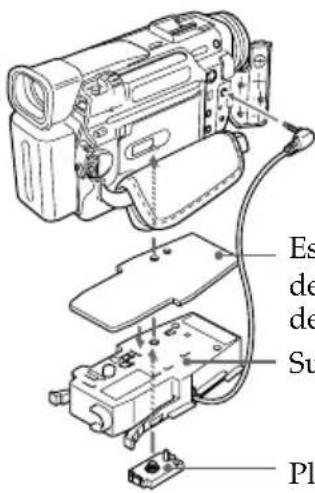

Pour le modèle DCR-TRV8E/TRV10E
Utilisez le support de montage B, l'espaceur (support de montage C), et la plaque à vis.
1. Fixez au support B l'espaceur prévu pour ce support. 2. Fixez la plaque à vis au support B en position 3 de telle sorte que l'ergot situé sur l'envers du support s'encliquette correctement. 3. Vissez fermement la vis de la plaque à vis dans le filetage de trépied du caméscope. 4. Connectez le câble audio-visuel du support à la prise AUDIO/VIDEO du caméscope.
Position d'installation de la plaque à vis sur le support de montage pour support de montage B
Espaceur pour support de montage B (support de montage C)
Support de montage B
Plaque à vis
Pour le modèle DCR-TRV6E/TRV11E/TRV15E/TRV17E/TRV20E/TRV30E
Utilisez les supports de montage B et D, les tampons pour support de montage D et la plaque à vis.

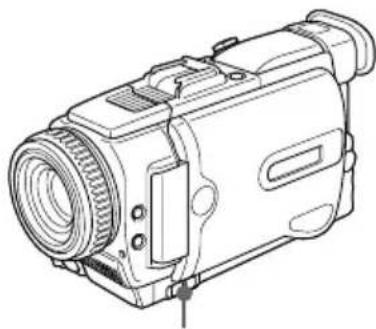

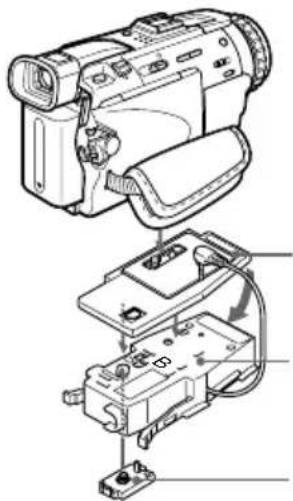

Avant de fixer le caméscope
Vérifiez le support de montage, les tampons du support de montage D et la position de fixation de la plaque à vis nécessaire pour votre caméscope sur le tableau suivant.
| DCR Tampon | Plaque à vis | |
| TRV6E/TRV11E Fin 2 | ||
| TRV15E/TRV17E Fin 3 | ||
| TRV20E Fin 1 | ||
| TRV30E Epais 1 | ||

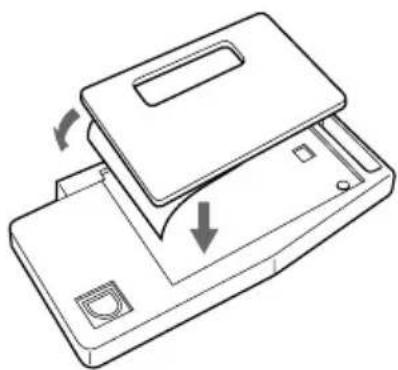

Détachez la pellicule du tampon de support de montage D. Collez le tampon prévu pour le support de montage D sur le support de montage D, comme indiqué sur l'illustration.
Fixez la plaque à vis au support D de telle sorte que l'ergot situé sur l'envers du support D s'encliquette correctement. La position de fixation de la plaque à vis dépend du caméscope. Pour de plus amples informations, reportez-vous au tableau ci-dessus. 2. Vissez fermement la vis de la plaque à vis sur le support D dans le filetage de trépied du caméscope. Fixez la plaque à vis au support B, en position 2. 4. Vissez fermement la vis de la plaque à vis sur le support B dans le filetage de support D du caméscope. 5. Connectez le câble audio-visuel du support à la prise AUDIO/VIDEO du caméscope.
Position d'installation de la plaque à vis sur le support de montage du caméscope D
Support de montage du caméscope D, Support de montage du caméscope B, Plaque à vis
Vous êtes maintenant prêt à installer le caméscope dans le caisson étanche. Vérifiez que le support de montage est solidement fixé au caméscope avant d'installer ce dernier dans le caisson étanche.
7. Préparation à l'enregistrement.

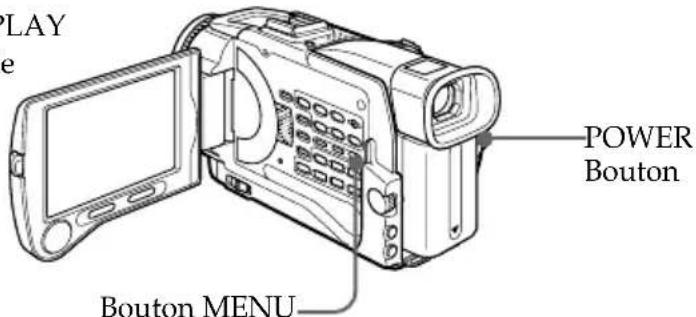

1. Mettez POWER (bouton de mise sous tension) sur CAMERA. Dans le menu système, réglez COMMANDER sur ON. Annulez les fonctions suivantes : BACK LIGHT, NIGHT SHOT, PROGRAM AE, flash et Picture Effect. 4. Mettez le sélecteur FOCUS (mise au point) sur AUTO. Réglez DISPLAY V-OUT/LCD dans le menu système et appuyez sur le bouton DISPLAY de votre caméscope avant de l'installer dans le caisson étanche.
Sélecteur FOCUS
- Si votre caméscope comporte un témoin lumineux REC LAMP, réglez-le sur OFF. La lumière de la lampe ne se refléchira pas sur l'objet. Pour obtenir davantage d'informations, reportez-vous au mode d'emploi fourni avec votre caméscope.
Préparation du caisson étanche (installation de la pile)

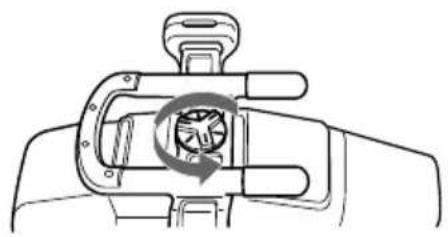

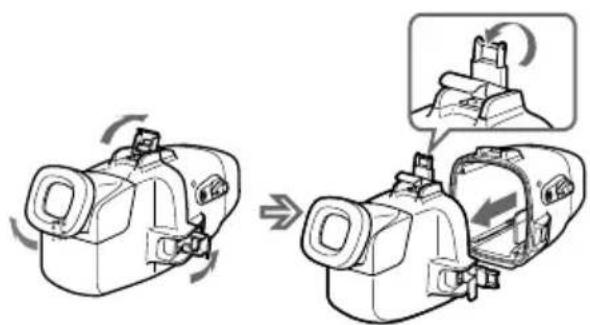

1. Retirez la poignée. Dévissez la vis située sous le caisson étanche.
2. Insérez la pile au lithium dans la poignée.
Retirez la vis en vous servant du tournevis fourni. 2. Insérez dans la poignée la pile au lithium (CR2, 1) livrée avec l'ordinateur en respectant la polarité indiquée. 3. Vissez fermement.
3. Défaites les 3 loquets et ouvrez le caisson étanche. Si vous poussez la partie métallique dans la direction du viseur lorsque les loquets sont défaits, ceux-ci se bloquent.

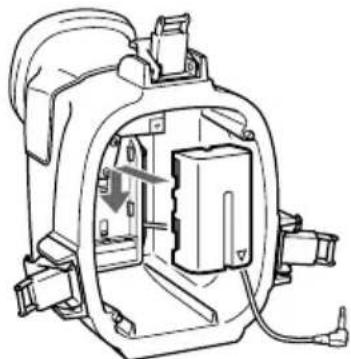

4 Insérez la batterie NP-F330 fournie pour le moniteur LCD dans le boîtier arrêté. Assurez-vous auparavant que la batterie est entièrement chargée.
Remarque
Introduisez fermement le tampon de protection de la batterie fourni avec l'appareil pour empêcher la batterie de se détacher en cas de chute du caisson ou de tout autre impact.
À propos de la batterie NP-F330 fournie
Qu'est-ce qu'une batterie "InfoLITHIUM"?
Une batterie "InfoLITHIUM" est une batterie au lithium-ion pouvant échanger des données sur son état de charge avec des appareils électroniques compatibles. Sony recommande l'utilisation de la batterie "InfoLITHIUM" avec les équipements électroniques marqués InfoLITHIUM.
- Il se peut que l'indication ne soit pas précise selon les conditions et l'environnement d'utilisation de l'appareil.
"InfoLITHIUM" est une marque déposée de Sony Corporation.
- Pour recharger la batterie NP-F330 fournie, utilisez un adaptateur/chargeur CA pouvant recharger les batteries de type "InfoLITHIUM" L (en option).
- Vous pouvez également utiliser l'adaptateur/chargeur de type "InfoLITHIUM" L et le chargeur/adaptateur NP-F550 (en option).
- La durée d'enregistrement d'une batterie NP-F330 entièrement chargée est d'environ 6 heures (enregistrement continu). La durée d'enregistrement réelle peut être inférieure selon les conditions d'utilisation.
InfoLITHIUM
La batterie "InfoLITHIUM" est recyclable. Lorsqu'elle est usée et qu'elle ne peut plus être rechargée, couvrez les parties métalliques avec un isolant tel qu'un ruban adhésif, et apportez-la à un magasin qui recycle les piles.
À propos du moniteur à LCD
- Installez le caméscope dans le caisson étanche et réglez le bouton POWER sur ON pour faire apparaître les images sur l'écran LCD.
- La durée restante affichée sur l'écran LCD concerne la batterie du caméscope, et non pas la batterie du moniteur.
- Le moniteur à cristaux liquides du caisson étanche n'est pas relié à la batterie "InfoLITHIUM".

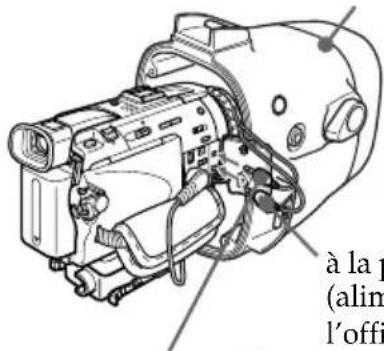

Installation du caméscope dans le caisson étanche

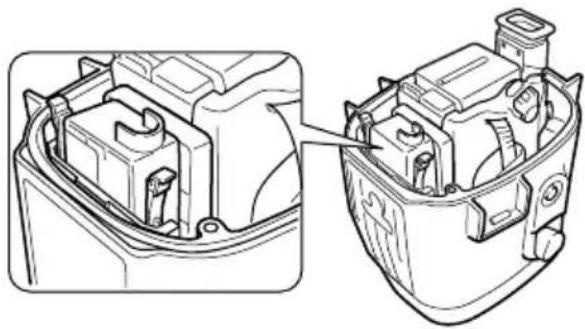

1 Installez le caméscope dans le caisson étanche.
Connectez la prise de télécommande et la prise du microphone.
Raccordez la prise du micro à la prise MIC (alimentation à l'affichage). Raccordez la prise de télécommande à la prise de contrôle LANC.
boîtier avant à la prise MIC (alimentation à l'affichage) à la prise de contrôle LANC
2 Insérez le caméscope jusqu'à ce que le support de montage s'encliquette.
3 Raccordez le cordon du moniteur à la prise du support de montage B.
Les cordons sont placés dans les supports de prises du caisson étanche à l'usine. Retirez les prises de leurs supports lorsque vous utilisez l'appareil.

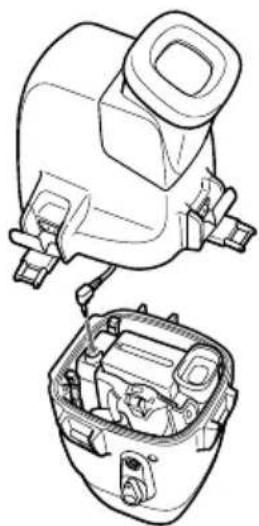

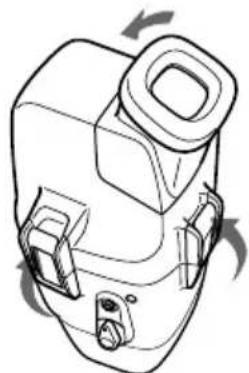

4 Attachez le boîtier avant au boîtier arrière. Maintenez fermement les deux boîtiers et verrouillez solidement les 3 loquets.
Veillez à ne pas pincer les cordons de la télécommande, du micro et du moniteur. Sinon, l'eau risque de s'infiltrer dans l'appareil.
Pour le détail sur le joint torique, reportez-vous à la page 20.

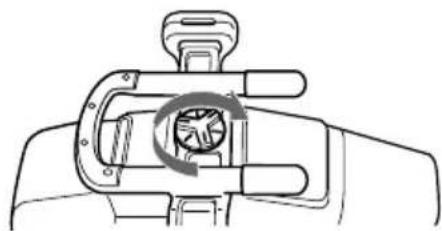

5 Fixez la poignée. Vissez fermement.
Vous en avez maintenant fini avec les préparatifs. Vérifiez que l'équipement fonctionne correctement et que l'eau ne s'y infiltre pas avant de plonger (voir page 16).
Vous êtes maintenant prêt à enregistrer sous l'eau.
Lorsque vous plongez avec le caméscope, descendez lentement, en prêtant attention à ce qui vous entoure. Veillez à ne pas cogner le caisson étanche contre des rochers ou des récifs.

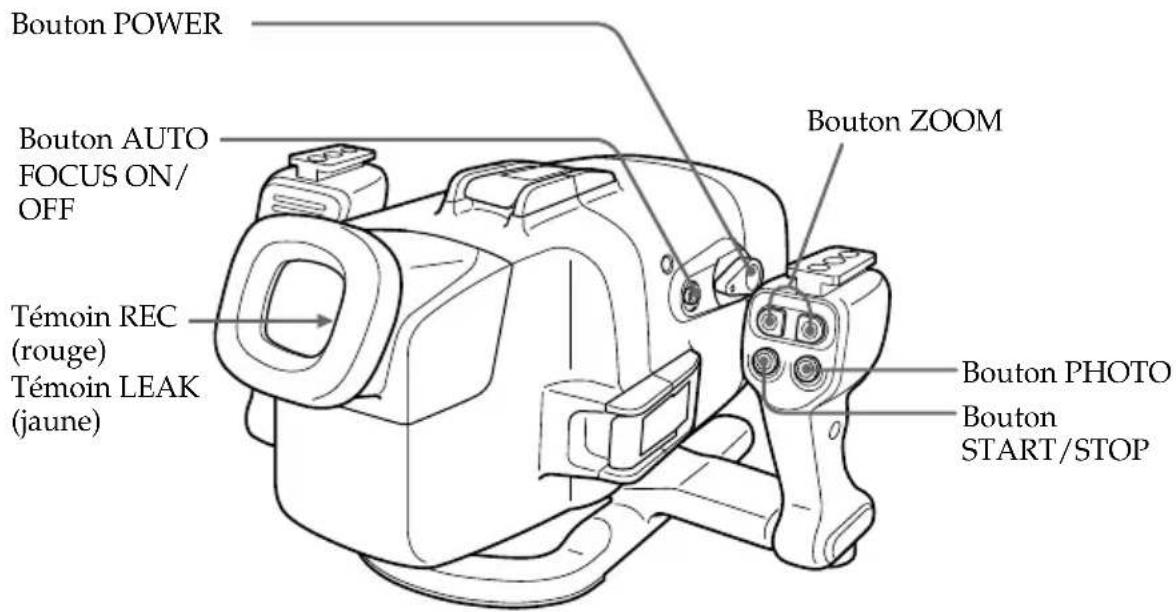

1 Mettez le bouton de mise sous tension POWER sur ON (Marche). Le caméscope se met en marche et une image apparaît sur le moniteur LCD.
2 Appuyez sur le bouton START/STOP pour commencer l'enregistrement. Le témoin rouge REC s'allume pendant toute la durée de l'enregistrement. Pour arrêter l'enregistrement, appuyez de nouveau sur le bouton START/STOP.
Pour faire un zoom
Appuyez sur le bouton ZOOM.
Appuyez sur T pour passer en mode téléphoto (le sujet se rapproche) et sur W pour passer en mode grand-angulaire (le sujet s'éloigne). Vous ne pouvez pas modifier la vitesse de zoom du caméscope.
Enregistrement d'une image fixe (enregistrement de photo sur cassette)
Vous pouvez enregistrer une image fixe sur une cassette en appuyant sur le bouton PHOTO. Notez que le fait d'appuyer légèrement sur le bouton PHOTO ne vous permet pas de vérifier l'image enregistrée. Pour obtenir davantage d'informations, reportez-vous au mode d'emploi fourni avec votre caméscope.
Pour que le sujet reste net
Appuyez sur le bouton AUTO FOCUS ON/OFF pour le mettre en position OFF. Le sujet peut rester net même si un poisson vient à nager entre le caméscope et le sujet. Appuyez de nouveau sur le bouton AUTO FOCUS ON/OFF pour faire passer le caméscope en mode autofocus.
Remarque
Ne mettez pas les doigts sur l'émetteur ou le capteur de commande car vous empêcheriez la transmission du signal de télécommande de la poignée au caisson étanche.
Fixation des accessoires fournis

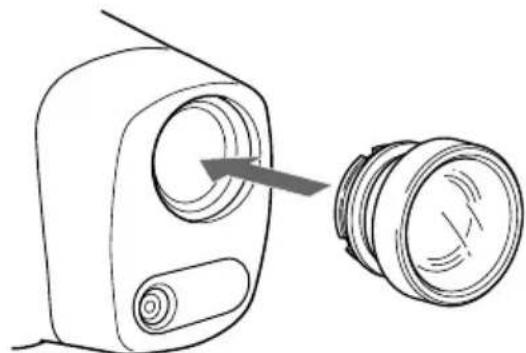

Fixation de l'objectif grand-angulaire fourni
Comme les objets apparaissent 1/4 plus proches donc 1/4 plus grands sous l'eau, l'objectif grand-angulaire est utile pour prendre des photos de zones étendues. Notez cependant que les objets apparaîtront plus petits.
Remarque
L'objectif grand-angulaire fourni doit être utilisé sous l'eau uniquement.

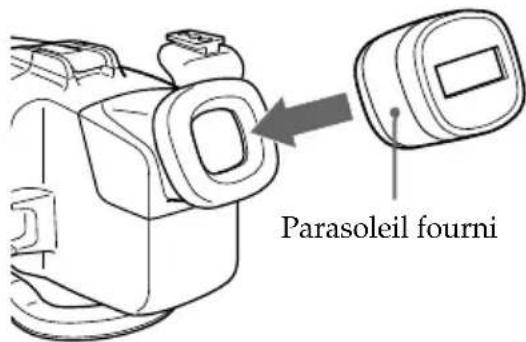

Utilisation du parasoleil fourni
Le parasoleil fourni diminue les reflets issus du moniteur à cristaux liquides.
Fixez l'objectif en le verrouillant fermement.

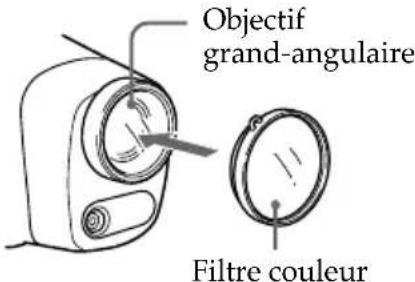

Fixation du filtre couleur fourni
Fixez toujours le filtre couleur sur l'objectif grand-angulaire. Comme l'eau absorbe la lumière, surtout la lumière rouge, les objets qui se trouvent en profondeur apparaissent légèrement bleutés. La couleur des objets est affectée par la clarté de l'eau. Pour obtenir un enregistrement de couleur naturelle, servez-vous du filtre couleur fourni.
Vous pouvez fixer puis retirer sous l'eau l'objectif grand-angulaire, le parasoleil et le filtre couleur.
Si l'image figurant sur l'écran à cristaux liquides n'est pas nette en raison de l'air qui se trouve entre ces accessoires et le caisson étanche, fixez-les de nouveau sous l'eau.
Fixation de la lanière fournie
Attachez la lanière comme indiqué ci-dessus. Attachez les lanières fournies pour éviter de perdre ces accessoires lorsqu'on vous les enlève sous l'eau ou à terre. Fixez les lanières à la poignée du caisson étanche.
Fixation des accessoires en option

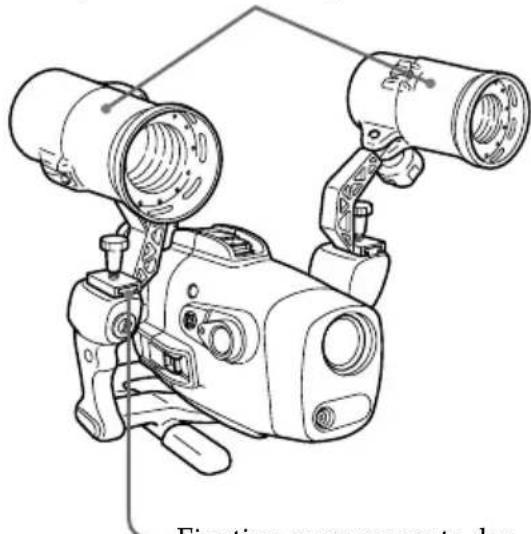

Lampe vidéo sous-marine
En eau profonde ou sous les rochers où la lumière du soleil directe n'apparaît pas, nous vous recommandons d'enregistrer avec des lampes vidéo sous-marines.
Vous pouvez fixer ces lampes vidéo aux supports appropriés situés en haut des deux poignées.
Lampes vidéo sous-marines telles que Sony HVL-ML20 (en option)
Fixation aux supports des lampes vidéo possible des deux côtés
Avant de plonger
Vérifiez que votre équipement fonctionne correctement et qu'il ne fuit pas à une profondeur d'un mètre avant de plonger plus profond.
Veillez à ne pas exposer l'équipement à l'air sale. Ne le mouillez pas.
N'ouvrez pas le caisson étanche sous l'eau ou sur la plage. Effectuez les préparatifs, par exemple l'installation de l'équipement et sa vérification, dans un environnement peu humide, dont l'air n'est pas sale.

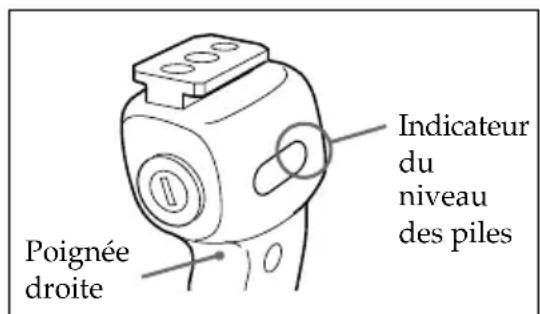

Vérifiez de nouveau les points suivants avant de plonger :
Chargez complètement la batterie du caisson étanche et du caméscope. - Nous vous conseillons d'employer des batteries de grande capacité et de prévoir une batterie de rechange. Vérifiez que la bande de la cassette est suffisamment longue pour réaliser votre enregistrement. Assurez-vous que le joint torique ne présente aucune éraflure ou fissure. Enlevez la poussière, le sable ou les cheveux qui pourraient se trouver entre le boîtier avant et le boîtier arrière. Vérifiez que la pile au lithium est suffisamment chargée.
- Si la charge de la batterie est suffisante, le flash s'allume lorsque vous appuyez sur le bouton ZOOM, PHOTO ou START/STOP. Servez-vous de l'indicateur comme critère. Si le flash ne s'allume pas, remplacez la batterie par une autre. Emportez toujours des batteries de rechange avec vous.
Conditions de l'enregistrement sous-marin
L'enregistrement sous-marin diffère de l'enregistrement terrestre par la clarté, la profondeur de l'eau et les conditions lumineuses. Voici quelques conseils pour réaliser des enregistrements sous-marins de qualité.
Meilleur moment d'enregistrement
Vos enregistrements seront meilleurs entre 10 et 14 heures. En effet, lorsque le soleil est au zénith, vous pouvez obtenir des résultats optimaux.
Pour enregistrer dans des zones sombres inaccessibles aux rayons du soleil ou pendant la nuit, munissez-vous d'une puissante lampe vidéo sous-marine.
Taille du sujet sous l'eau
Étant donné que l'indice de réfraction sous l'eau est supérieur à l'indice de réfraction dans l'air, les objets semblent 1/4 plus proches, donc 1/4 plus grands. Ce phénomène affecte l'objectif du caméscope ainsi que l'œil humain. Par conséquent, nous vous recommandons d'utiliser l'objectif grand-angulaire fourni.
Manipulez le caméscope en faisant des mouvements lents et réguliers
Lorsque vous enregistrez, votre corps doit rester stable.
Tout enregistrement instable sera exagéré sur l'écran de télévision.
Déplacez le caméscope le plus lentement possible. Comme la plupart des objets sous l'eau se déplacent, vous pouvez réaliser un bon enregistrement sans trop déplacer le caméscope.
Remarque concernant l'enregistrement sous-marin
Respectez les consignes de sécurité en matière de plongée, notamment la durée de plongée et les profondeurs.

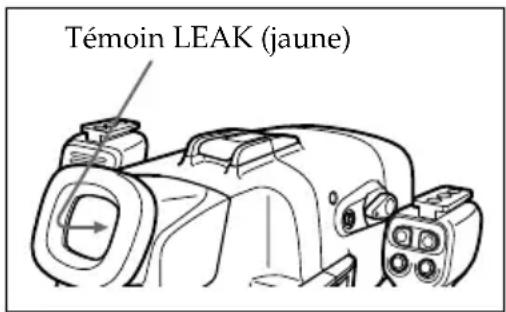

Fuite d'eau
Le caisson est conçu pour être étanche ; toutefois, en cas d'infiltration d'eau, le témoin LEAK (jaune) clignote.
Dans ce cas, retirez rapidement le caisson étanche de l'eau, en le gardant à l'horizontale. N'oubliez pas de respecter les consignes de sécurité relatives à la plongée lorsque vous remontez à la surface.
Séchez le caisson étanche avec un tissu doux, puis ouvrez-le.
Pour éteindre le témoin, déconnectez le câble de télécommande.
Recherchez la cause de la fuite.
Si le caméscope est mouillé, apportez-le immédiatement chez le revendeur Sony le plus proche de chez vous.
Nous vous conseillons de souscrire une assurance des dommages matériels pouvant être causés à votre équipement sous-marin.
Après utilisation
- Une fois votre enregistrement sous-marin terminé, immergez le caisson étanche dans de l'eau du robinet ou de l'eau douce pendant environ 30 à 60 minutes avant de fermer les loquets, afin d'éliminer tout le sel qui s'est déposé sur le caisson étanche, le filtre et l'objectif grand-angulaire.
- Si vous utilisez votre caméscope pendant longtemps en bord de mer, nous vous conseillons de le faire réviser périodiquement par un revendeur Sony.
Avant d'ouvrir le caisson étanche, rincez-le avec de l'eau douce et séchez-le à l'aide d'un tissu doux.
N'ouvrez pas le caisson étanche si vous êtes encore mouillé. Veillez à ce que l'eau de votre combinaison de plongée ne goutte pas sur l'appareil.
1 Retirez la poignée.

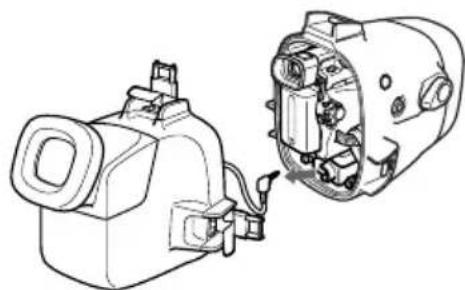

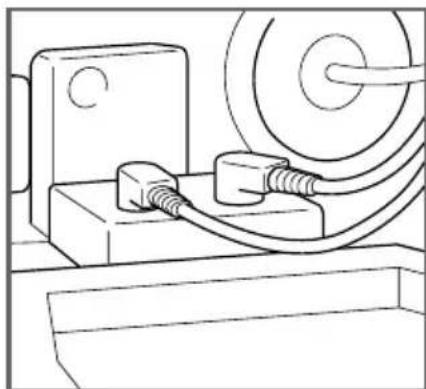

2 Défaites les 3 loquets et ouvrez le caisson étanche. Débranchez le cordon du moniteur du support de montage B.

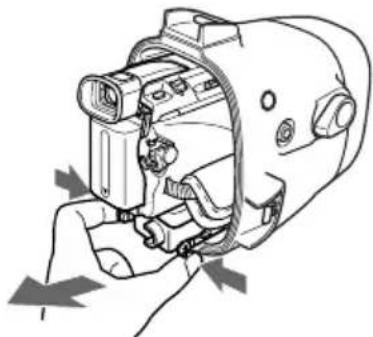

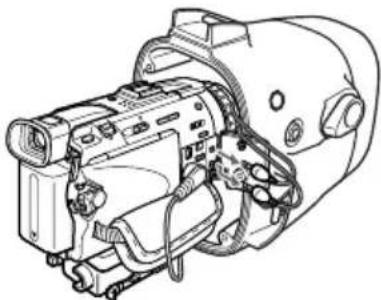

3 Retirez le caméscope du boîtier avant. Saisissez le support de montage du caméscope par les tirettes et extrayez le caméscope du boîtier. Lorsque vous ouvrez le caisson étanche, ne tirez pas brusquement sur le cordon de la prise du moniteur.
4 Débranchez la prise de la télécommande et la prise du microphone.
5. Débranchez de la prise AUDIO/VIDEO le câble de connexion audio-visuel A/V du support de montage B.
6. Dévissez le support de montage du caméscope. Dévissez la vis de la plaque à vis et retirez le support de montage du caméscope. 7. Enlevez la batterie du moniteur LCD.
Après utilisation du caisson étanche
- Insérez la prise du câble de connexion audio-visuel dans le support de prise du support de montage B.
- Insérez les prises de la télécommande et du microphone dans le support de prise à l'intérieur du boîtier avant.
Le joint torique assure l'étanchéité du caisson. Pour garder une parfaite étanchéité, manipulez ce joint avec précaution.
En effet, tout mauvais traitement ou toute mauvaise manipulation du joint torique risque d'entraîner des fuites d'eau.
Joint torique
Vérifiez le joint torique
Avant chaque utilisation du caisson étanche, assurez-vous que le joint torique ne présente pas d'éraflure, de fissure ni de grain de poussière qui risqueraient de laisser l'eau s'infiltrer.
- Retirez le joint torique de la rainure avec votre doigt. N'utilisez pas d'outil métallique ou d'instrument pointu.
- Insérez correctement le joint torique dans la rainure. Ne le tordez pas.
- Vérifiez qu'il ne présente pas de fissure ni de poussière puis, en vous servant de vos doigts, enduisez-le légèrement de graisse avec l'appareil. Cela empêchera l'usure du joint.
- En appliquant la graisse, vérifiez de nouveau l'absence de fissure et de poussière sur le joint torique. N'utilisez jamais de tissu ou de papier pour appliquer la graisse, car les fibres risqueraient d'adhérer au joint.
Si vous n'avez plus de graisse (2-115-921-01), vous pouvez vous la procurer au centre de services Sony le plus proche de chez vous.
Enlevez la poussière, le sable ou les cheveux qui auraient pu se déposer sur le joint torique.
Vérifiez que ces éléments ne se trouvent pas dans la rainure ni sur la surface de contact entre le caisson et le joint torique. Si c'est le cas, nettoyez entièrement le joint torique, car sinon l'eau risquerait de s'infiltrer.
N'écrasez pas le joint torique en refermant le caisson étanche.
Lorsque vous refermez le caisson étanche, faites attention de ne pas écraser ou coincer le joint torique entre le boîtier avant et le boîtier arrière. Sinon, le joint torique sera endommagé et l'eau risquera de s'infiltrer dans le caisson.
Durée de vie du joint torique
Nous vous conseillons de remplacer le joint torique tous les ans ou tous les deux ans, selon la maintenance et la durée d'utilisation.
Le joint torique (3-977-362-01) peut être remplacé dans le centre de services Sony le plus proche de chez vous.
Stockage du joint torique
Stockez un joint torique de rechange dans son emballage dans un lieu frais et sec. Ne le stockez pas dans un lieu chaud, froid ou humide. Veillez à ne pas le pincer ou l'écraser.
Après utilisation
Les parties métalliques rouillent et les commutateurs ne basculent plus correctement si de l'eau salée reste sur le caisson étanche. Si de l'eau de mer entre par les éraflures du joint, le sel peut corroder les parties métalliques du caisson étanche et décoller le revêtement. Une fois votre enregistrement sous-marin terminé, plongez le caisson étanche dans l'eau courante ou de l'eau douce pendant environ 30 minutes avant de défaire les loquets, afin d'éliminer tout le sel qui s'est déposé sur le caisson étanche, le filtre et l'objectif grand-angulaire.
- Le lavage étant terminé, essuyez l'eau qui se trouve à l'intérieur du caisson et du caméscope chargé avec un tissu sec non pelucheux.
Lorsque vous ouvrez le caisson étanche ou remplacez la batterie de la poignée, veillez à ce que l'eau de votre combinaison de plongée ou de vos cheveux ne goutte pas sur l'appareil.
Prenez toujours les précautions ci-dessus lorsque vous utilisez le caisson étanche. Ne laissez pas le caisson au soleil pendant trop longtemps car sa température risque de monter considérablement, ce qui pourrait endommager l'équipement qui se trouve à l'intérieur. Si vous devez laisser le caisson au soleil, couvrez-le d'une serviette de toilette ou d'un autre tissu protecteur.
Stockage du caisson étanche
Enduisez légèrement le joint torique avec la graisse fournie et placez-le correctement dans la rainure. Assemblez le boîtier avant et le boîtier arrière puis mettez le caisson dans un lieu frais et sec sans refermer les loquets.
Évitez de stocker le caisson dans un endroit chaud, froid ou humide, ou dans de la naphtaline ou du camphre, car cela risquerait d'endommager l'appareil.
Transport
Avant de transporter le caisson étanche, enlevez le caméscope qui se trouve à l'intérieur. Vous risquez sinon d'endommager l'appareil.
Remarque
Lorsque vous utilisez le sac, attachez la bandoulière fournie et ajustez sa longueur.
Évitez de malmener le sac. Nous vous recommandons de couvrir le caisson étanche avec une serviette de téléphone ou tout autre tissu protecteur.
Identification des pièces et des commandes
Matériaux
Alliage en aluminium, verre, plastique (ABS, PC)
Étanchéité
Joint torique, 3 loquets
Profondeur d'utilisation maximale
Jusqu'à 75 m
Microphone sous-marin
Microphone à condensateur (monophonique)
Fonctions
Mise sous/hors tension, marche/arrêt d'enregistrement, activation/désactivation de la mise au point automatique, zoom, enregistrement de photos sur cassette
Dimensions
Environ 312 × 318 mm (l/h/p)
Masse
Environ 4,4 kg (caisson uniquement)
Accessoires fournis
Support de montage du caméoscope B, D (1 chacun)
Espaceur pour le support de montage B (support de montage C) (1)
Tampons pour le support de montage D (2)
Plaque à vis (2)
Tournevis (1)
Objectif grand-angulaire (1)
Filtre couleur (1)
Batterie NP-F330 du moniteur (1)
Pile au lithium CR2 (1)
Graisse (1)
Joint torque (1)
Parasoleil (1)
Bague antiréflexion (2)
Lanière (3)
Tampon de protection de la batterie (1)
Sac (1)
Bandoulière (1)
Mode d'emploi (1)
Garantie (1)
Accessoire recommandé
Lampe vidéo sous-marine HVL-ML20
La conception et les spécifications sont sujettes à modifications sans préavis.
Indices
- FONCTIONS ET PRÉCAUTIONS
- PRÉPARATION DU CAMÉSCOPE
- POUR LES MODÈLES DCR-TRV9E/TRV890E/TRV900E
- POUR LE MODÈLE DCR-TRV8E/TRV10E
- POUR LE MODÈLE DCR-TRV6E/TRV11E/TRV15E/TRV17E/TRV20E/TRV30E
- AVANT DE FIXER LE CAMÉSCOPE
- PRÉPARATION DU CAISSON ÉTANCHE (INSTALLATION DE LA PILE)
- REMARQUE
- À PROPOS DE LA BATTERIE NP-F330 FOURNIE
- QU'EST-CE QU'UNE BATTERIE "INFOLITHIUM
- INFOLITHIUM
- À PROPOS DU MONITEUR À LCD
- INSTALLATION DU CAMÉSCOPE DANS LE CAISSON ÉTANCHE
- POUR FAIRE UN ZOOM
- ENREGISTREMENT D'UNE IMAGE FIXE (ENREGISTREMENT DE PHOTO SUR CASSETTE)
- POUR QUE LE SUJET RESTE NET
- FIXATION DES ACCESSOIRES FOURNIS
- FIXATION DE L'OBJECTIF GRAND-ANGULAIRE FOURNI
- UTILISATION DU PARASOLEIL FOURNI
- FIXATION DU FILTRE COULEUR FOURNI
- FIXATION DE LA LANIÈRE FOURNIE
- FIXATION DES ACCESSOIRES EN OPTION
- LAMPE VIDÉO SOUS-MARINE
- AVANT DE PLONGER
- VÉRIFIEZ DE NOUVEAU LES POINTS SUIVANTS AVANT DE PLONGER
- CONDITIONS DE L'ENREGISTREMENT SOUS-MARIN
- MEILLEUR MOMENT D'ENREGISTREMENT
- TAILLE DU SUJET SOUS L'EAU
- MANIPULEZ LE CAMÉSCOPE EN FAISANT DES MOUVEMENTS LENTS ET RÉGULIERS
- REMARQUE CONCERNANT L'ENREGISTREMENT SOUS-MARIN
- FUITE D'EAU
- APRÈS UTILISATION
- APRÈS UTILISATION DU CAISSON ÉTANCHE
- VÉRIFIEZ LE JOINT TORIQUE
- ENLEVEZ LA POUSSIÈRE, LE SABLE OU LES CHEVEUX QUI AURAIENT PU SE DÉPOSER SUR LE JOINT TORIQUE
- N'ÉCRASEZ PAS LE JOINT TORIQUE EN REFERMANT LE CAISSON ÉTANCHE
- DURÉE DE VIE DU JOINT TORIQUE
- STOCKAGE DU JOINT TORIQUE
- STOCKAGE DU CAISSON ÉTANCHE
- TRANSPORT
- IDENTIFICATION DES PIÈCES ET DES COMMANDES
- MATÉRIAUX
- ÉTANCHÉITÉ
- PROFONDEUR D'UTILISATION MAXIMALE
- MICROPHONE SOUS-MARIN
- FONCTIONS
- DIMENSIONS
- MASSE
- ACCESSOIRES FOURNIS
- ACCESSOIRE RECOMMANDÉ
- INDICES
Marque : SONY
Modèle : MPKDVF4
Catégorie : Autres accessoires pour appareil photo
