TDMMP10 - Récepteur de musique SONY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur de musique
Marque	Sony
Modèle	TDMMP10
Dimensions (l/p/h)	80 × 90 × 58 mm
Poids	230 g (câble inclus)
Alimentation	DC 5 V, 0,7 A (via prise DIGITAL MEDIA PORT)
Longueur du câble	Environ 1,5 m
Température de fonctionnement	10 °C à 35 °C
Fonctions principales	Lecture audio depuis téléphone portable Sony Ericsson, commande via système AV ou télécommande, charge de la batterie
Compatibilité	Téléphones Sony Ericsson avec connecteur Fast port
Interface	DIGITAL MEDIA PORT (DMPORT)
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement imbibé d'une solution détergente douce
Sécurité	Ne pas installer dans un espace confiné ; débrancher en cas de problème ; éviter l'humidité, la poussière, les vibrations
Pièces fournies	Unité, mode d'emploi, autocollants rembourrés (3 mm et 6 mm)
Réparabilité	Contacter le revendeur Sony pour toute réparation

FOIRE AUX QUESTIONS - TDMMP10 SONY

Quels téléphones sont compatibles avec le Sony TDMMP10 ?

Ce récepteur est conçu exclusivement pour les téléphones portables Sony Ericsson équipés du connecteur Fast port. Il ne fonctionne pas avec d'autres marques ou modèles.

Comment charger la batterie de mon téléphone avec le TDMMP10 ?

Placez le téléphone dans le connecteur de l'unité. Lorsque le témoin d'alimentation s'allume en vert, la batterie se charge. L'état de charge s'affiche sur l'écran du téléphone.

Je n'entends aucun son. Que faire ?

Vérifiez les connexions : assurez-vous que le câble DIGITAL MEDIA PORT est bien branché au système AV et que le téléphone est solidement connecté. Lancez le lecteur de musique sur le téléphone. Réduisez le volume et vérifiez que le système AV est en fonction DMPORT. Déconnectez tout périphérique Bluetooth (casque, etc.) utilisé avec le téléphone.

La télécommande ne fonctionne pas. Pourquoi ?

Enlevez tout obstacle entre la télécommande et le système AV. Dirigez la télécommande vers le capteur du système. Remplacez la pile si nécessaire. Assurez-vous que le téléphone est correctement connecté et que la fonction DMPORT est sélectionnée sur le système AV.

Puis-je regarder des vidéos de mon téléphone sur le téléviseur via le TDMMP10 ?

Non, le TDMMP10 ne prend pas en charge la sortie vidéo. Même si votre téléphone possède des fonctions vidéo/photo, vous ne pouvez pas les visualiser sur un téléviseur ou un autre appareil vidéo.

Comment utiliser la fonction Bluetooth avec le TDMMP10 ?

Le TDMMP10 n'utilise pas le Bluetooth. Pour éviter les interférences, désactivez le Bluetooth de votre téléphone avant de le placer sur l'unité.

Le téléphone n'est pas reconnu par le TDMMP10. Que faire ?

Assurez-vous que le téléphone est compatible (Sony Ericsson avec Fast port). Insérez-le bien droit dans le connecteur sans forcer. Vérifiez que le système AV est allumé et en mode DMPORT. Redémarrez le système AV et le téléphone.

Comment nettoyer le Sony TDMMP10 ?

Utilisez un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou de solvants comme l'alcool ou le benzène.

Où installer le TDMMP10 ?

Placez l'unité dans un endroit bien aéré, à l'abri de la chaleur excessive, de l'humidité, de la poussière et des vibrations. Ne l'installez pas dans un espace confiné (bibliothèque, meuble encastré).

Que faire en cas de dysfonctionnement ?

Consultez la section Dépannage du manuel. Si le problème persiste, contactez votre revendeur Sony. Pour une réparation, apportez l'ensemble du système (y compris le câble).

MODE D'EMPLOI TDMMP10 SONY

N'installez pas l'appareil dans un espace confiné comme dans une bibliothèque ou un meuble encastré. La plaque signalétique se trouve sur le dessous, à l'extérieur de l'appareil. Installez le système de façon à pouvoir débrancher immédiatement le cordon d'alimentation (cordon secteur) de la prise murale en cas de problème.

AVERTISSEMENT POUR LES UTILISATEURS AU CANADA

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Pour les clients en Europe

La validité de la marque CE est limitée aux pays où elle est légalement en application, notamment

dans les pays de l'EEE (Espace économique européen).

Le fabricant de ce produit est Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japon. Le représentant autorisé pour les questions de compatibilité électromagnétique (EMC) et la sécurité des produits est Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Allemagne. Pour toute question relative au SAV ou à la garantie, merci de bien vouloir vous référer aux coordonnées contenues dans les documents relatifs au SAV ou la garantie.

Traitement des appareils électriques et électroniques en fin de vie (Applicable dans les pays de l'Union Européenne

et aux autres pays européens disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebut de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à préserver les ressources naturelles. Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

Sur les droits d'auteur

• Toutes les autres marques et marques déposées appartiennent à leurs détenteurs respectifs. Dans ce mode d'emploi, les sigles ^TM et ^® ne sont pas spécifiés.
  • La marque Bluetooth et les logos appartiennent à Bluetooth SIG, Inc. et sont utilisés sous licence uniquement par Sony Corporation.

Téléphones portables Sony Ericsson compatibles

Consultez le site Web suivant pour en savoir plus sur la compatibilité des téléphones portables Sony Ericsson avec cette unité. Mettez votre téléphone portable à jour avant de l'utiliser afin de profiter du tout dernier logiciel.

Pour les clients aux Etats-Unis : http://www.sony.com/support Pour les clients au Canada : http://www.sony.ca/ ElectronicsSupport Pour les clients en Europe : http://support.sony-europe.com Pour les clients en Asie et en Océanie : http://www.sony-asia.com/ support Pour les clients en Amérique Latine : http://www.sony-latin.com/ index.crp

Remarques

• Cette unité est conçue exclusivement pour les téléphones portables Sony Ericsson. Vous ne pouvez pas raccorder d'autres téléphones portables.
• Sony n'assume aucune responsabilité en cas de perte ou d'altération des données enregistrées sur le téléphone portable, alors qu'un téléphone portable est raccordé à cette unité.
• Ce produit a été conçu spécifiquement pour fonctionner avec des téléphones portables Sony Ericsson équipés de « Fast port ».
• Ci-après dans ce mode d'emploi, les téléphones portables Sony Ericsson sont appelés simplement « téléphone portable ».

Table des matières

Aperçu....5

Mise en service

1 : Vérification des pièces fournies ....6
2 : Liste des emplacements des pièces ....6
3 : Installation du TDM-MP10 ....7

Commande du téléphone portable

Opérations de base .....10

Informations supplémentaires

Dépannage......11
Précautions ......12
Spécifications......13

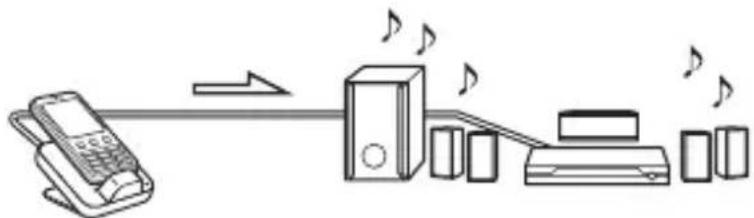

Aperçu

Vous pouvez bénéficier du contenu audio d'un téléphone portable Sony Ericsson en raccordant cette unité à un système AV à l'aide d'une interface DIGITAL MEDIA PORT (série DAV Sony, etc.).

• Vous pouvez actionner votre téléphone portable au moyen de ses touches de commande, des touches de commande du système AV et de la télécommande fournie avec le système AV (page 10).
• Vous pouvez également utiliser cette unité comme chargeur de batterie (page 9).

téléphone portable et TDM-MP10
Système AV (Série DAV, série STR Sony, etc.)

Remarques

• Occasionnellement, l'abréviation DMPORT est utilisée pour désigner DIGITAL MEDIA PORT.
• TDM-MP10 ne prend pas en charge la sortie vidéo. Même si votre téléphone portable comporte des fonctions vidéo/photo, vous ne pouvez pas visualiser un contenu vidéo ou photo sur un téléviseur ou un autre appareil vidéo.
• Vous ne pouvez pas écouter la radio FM sur votre téléphone portable au moyen du TDM-MP10, même si le téléphone portable dispose d'une fonction radio FM.
• Pensez à éteindre la fonction Bluetooth™ de votre téléphone portable avant de le placer sur le TDM-MP10.

Mise en service

1 : Vérification des pièces fournies

Unité (1)

Mode d'emploi (1)

Autocollants rembourrés (3 mm d'épaisseur (2)/ 6 mm d'épaisseur (2)) (page 8)

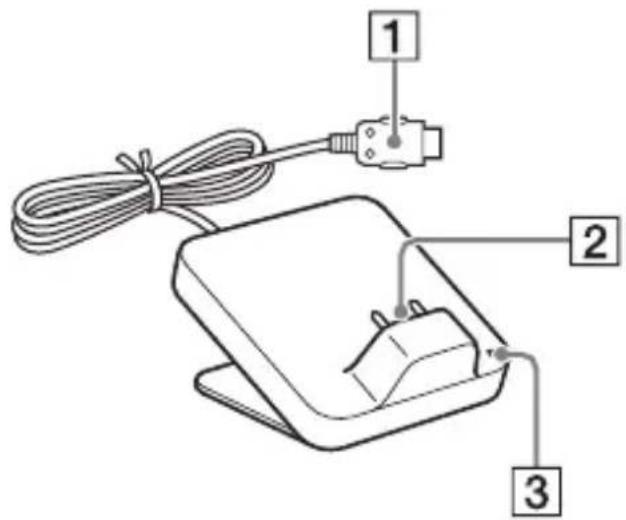

2 : Liste des emplacements des pièces

1 Câble DIGITAL MEDIA PORT (page 7)
2 Connecteur (page 8)
3 Témoin d'alimentation :

- S'allume en vert lorsque l'unité est sous tension (page 9).

- Clignote lorsque la télécommande est opérée.

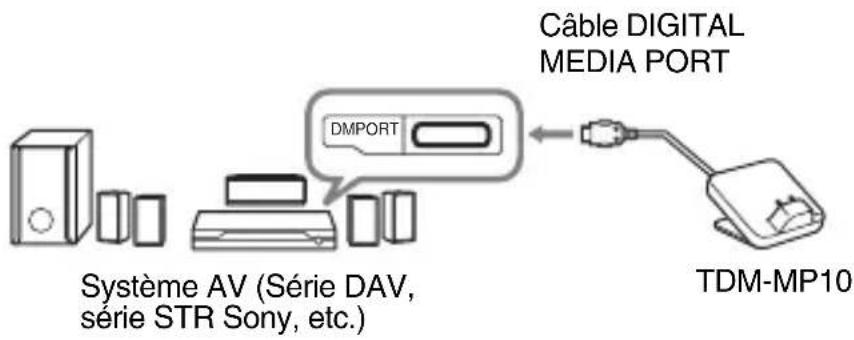

3 : Installation du TDM-MP10

Connectez et positionnez le TDM-MP10 comme illustré ci-dessous.

Remarque

Cette unité se met automatiquement sous/hors tension chaque fois que le système AV connecté (série DAV, etc.) se met sous/hors tension.

Pour connecter/ déconnecter l'unité

Vers prise DMPORT

Connectez le câble de sorte que les deux marques △ soient alignées.

Pour retirer le câble DIGITAL MEDIA PORT de la prise DMPORT, appuyez sur les boutons des deux côtés.

Connexion

1 Connectez le câble DIGITAL MEDIA PORT de cette unité à la prise DIGITAL MEDIA PORT d'un système AV (série DAV, etc.). Veillez à ce que le système AV soit hors tension avant d'effectuer la connexion.

2 Mettez le système AV sous tension avec une prise DIGITAL MEDIA PORT connectée à cette unité, puis sélectionnez la fonction DIGITAL MEDIA PORT.

Déconnexion

Avant la déconnexion, mettez le système AV hors tension.

Pour ajuster la position du connecteur de l'unité

Cette unité peut être pivotée de 90 degrés à gauche ou à droite selon la position du connecteur sur le téléphone portable.

Pour un téléphone portable avec le connecteur sur la partie inférieure

Pour un téléphone portable avec le connecteur sur le côté droit

Pour un téléphone portable avec le connecteur sur le côté gauche

Ne faites pas trop pivoter l'unité. Vous pourriez endommager l'unité.

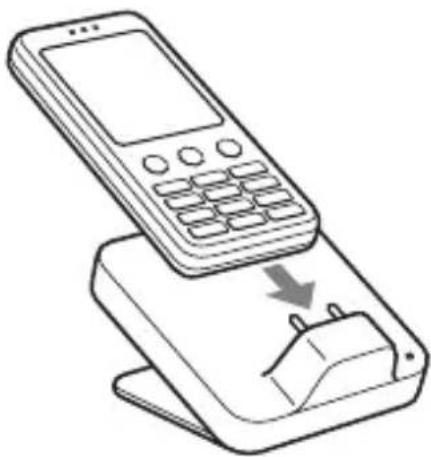

Pour placer le téléphone portable dans le connecteur de l'unité

Placez le téléphone portable dans le connecteur de l'unité.

Selon le modèle de téléphone portable, il peut y avoir un écart entre le dos du téléphone portable et l'unité. Si cet écart est important et que le téléphone portable est instable, utilisez les autocollants rembourrés fournis pour combler l'écart.

Remarques

- Lorsque vous placez ou retirez le téléphone portable, ne tournez ni ne faites osciller le téléphone portable et maintenez-le aligné avec l'unité afin d'éviter d'endommager le connecteur.

- Ne transportez pas l'unité si un téléphone portable est placé sur le connecteur. Cela risque de provoquer un dysfonctionnement.

- Lorsque vous placez ou retirez le téléphone portable, maintenez l'unité d'une main et veillez à ne pas appuyer par inadvertance sur les commandes du téléphone portable.

- Lorsque vous placez le téléphone portable, suspendez la lecture.

Pour utiliser l'unité comme chargeur de batterie

Vous pouvez également utiliser l'unité comme chargeur de batterie. Lorsque le témoin d'alimentation s'allume, la batterie est en cours de chargement. L'état de chargement s'affiche sur l'écran du téléphone portable. Pour plus de détails, consultez le mode d'emploi de votre téléphone portable.

Commande du téléphone portable

Opérations de base

Vous pouvez actionner le téléphone portable au moyen de ses touches de commande, des touches de commande d'un système AV connecté via une interface DIGITAL MEDIA PORT (série DAV Sony, etc.) et la télécommande fournie avec le système AV.

Remarques

• Pour utiliser un téléphone portable, reportez-vous au guide de l'utilisateur de votre téléphone portable.
• Avant de débrancher le téléphone portable, suspendez la lecture.

Opérations de base

Les opérations suivantes sont disponibles via le système AV ou la télécommande.

Appuyez sur Pour

▶Commencer la lecture.

■Interrompre la lecture.

■Arrêtez la lecture.

◀◀/▶▶▶Sautez à la piste suivante (précédente).

◀◀/▶▶Avancer rapidement (reculer rapidement).

VOLUME +/- Régler le niveau du volume.

Remarques

• Dirigez la télécommande vers le système AV.
• En fonction du système AV ou du téléphone portable raccordé, le fonctionnement ou les touches peuvent varier ou non.
• Pour modifier le niveau du volume, utilisez les commandes de volume du système AV raccordé ou de la télécommande, et pas celles du téléphone portable.
• Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.
• Le témoin sur l'unité clignote lorsque l'unité reçoit un signal de commande à distance. Il ne s'agit pas d'un dysfonctionnement.
• Avant d'écouter de la musique sur votre téléphone portable avec des écouteurs après avoir utilisé cette unité, pensez à vérifier le volume avant de lancer la lecture.
• Si vous recevez un appel pendant la lecture, la lecture est suspendue et vous pouvez répondre à l'appel.

Informations supplémentaires

Dépannage

Si vous rencontrez un problème avec votre unité, recherchez votre problème dans la liste de contrôle de dépannage ci-dessous et appliquez la mesure corrective indiquée. Si le problème persiste, contactez votre revendeur Sony. Notez que si un technicien remplace certaines pièces lors d'une réparation, celles-ci pourront être conservées. Lorsque vous apportez le système pour une réparation, apportez tous ses éléments.

Ce produit forme un ensemble et tous les éléments du système sont nécessaires pour déterminer le point nécessitant une réparation.

La télécommande ne fonctionne pas.

• Enlevez tout obstacle.
• Dirigez la télécommande vers le capteur du système AV (série DAV, etc.).

• La distance entre la télécommande et le système AV est trop importante.

• Remplacez la pile.

• Assurez-vous que le téléphone portable* est solidement raccordé.
• Sélectionnez la fonction DMPORT sur le système AV.
• Mettez le système AV sous et hors tension.
• Lancez le lecteur de musique du téléphone portable.

L'écran du téléphone portable s'éteint.

• Le rétroéclairage du téléphone portable s'éteint automatiquement au bout d'un certain temps. Pour rallumer le rétroéclairage, appuyez sur une des touches du téléphone portable sans lien avec les opérations de lecture de musique.

L'image vidéo/photo du téléphone portable ne s'affiche pas sur l'écran du téléviseur.

- L'unité ne prend pas en charge la sortie vidéo. Même si votre téléphone portable comporte des fonctions vidéo/photo, vous ne pouvez pas visualiser un contenu vidéo ou photo sur un téléviseur ou un autre appareil vidéo.

Il n'y a pas de son.

• Vérifiez les connexions.
- Assurez-vous que l'unité est correctement connectée.
- Assurez-vous que le téléphone portable* est solidement raccordé.
- Assurez-vous que le téléphone portable* lit de la musique.
- Le démarrage de la lecture peut prendre du temps. Cela dépend du contenu.
- Débranchez tout périphérique Bluetooth (casque, etc.) utilisé avec le téléphone portable.
- Lancez le lecteur de musique du téléphone portable.

Ronflement ou parasites importants.

- Éloignez l'unité de la source de parasites.

Il y a une distorsion du son.

• Réduisez le volume du système AV connecté.
• Placez le réglage « Egaliseur » du téléphone portable sur OFF.

Précautions

Sécurité

Si un objet ou du liquide tombe à l'intérieur de l'unité, débranchez-la et faites-la contrôler par un technicien qualifié avant de la réutiliser.

Lieu d'installation

• Ne placez pas l'unité en position inclinée.
• Ne placez pas l'unité dans un endroit :
  – extrêmement chaud ou froid
• poussiéreux ou sale
  – très humide
• soumis à des vibrations
• en plein soleil.

- Prenez les précautions nécessaires lors de l'installation de l'unité sur des surfaces traitées (cirées, huilées, vernies, etc.) pour éviter l'apparition de taches ou la décoloration de la surface.

Accumulation de chaleur

• L'unité chauffe pendant le fonctionnement, mais ce n'est pas une anomalie.
• Placez l'unité dans un endroit bien aéré pour éviter toute accumulation de chaleur à l'intérieur.

Pour toute question au sujet de cette unité ou tout problème, adressez-vous au revendeur Sony le plus proche.

Nettoyage de l'unité

Nettoyez l'unité avec un chiffon doux légèrement imbibé d'une solution détergente douce. N'utilisez pas de tampons abrasifs, de poudre à récurer ou des solvants tels que diluants, benzène ou alcool.

Spécifications

Généralités

Puissance de raccordement :

DC 5 V,

0,7 A (via DIGITAL

MEDIA PORT)

Dimensions (l/p/h) :

Environ 80 × 90 × 58 mm

Poids : Environ 230 g (8,1 oz)

(câble inclus)

Longueur du câble :

Environ 1,5 m (5 ft)

Température de fonctionnement:

10 °C à 35 °C (50 °F à

95 °F)

La conception et les spécifications peuvent être modifiées sans préavis.
