TDMMP10 - Musikempfänger SONY - Kostenlose Bedienungsanleitung

Produkttyp	Musikempfänger
Marke	Sony
Modell	TDMMP10
Abmessungen (B/T/H)	80 × 90 × 58 mm
Gewicht	230 g (inkl. Kabel)
Stromversorgung	Gleichstrom 5 V, 0,7 A (über DIGITAL MEDIA PORT-Anschluss)
Kabellänge	Ca. 1,5 m
Betriebstemperatur	10 °C bis 35 °C
Hauptfunktionen	Audiowiedergabe von Sony Ericsson Mobiltelefonen, Steuerung über AV-System oder Fernbedienung, Akkuladung
Kompatibilität	Sony Ericsson Telefone mit Fast port-Anschluss
Schnittstelle	DIGITAL MEDIA PORT (DMPORT)
Pflege und Reinigung	Mit einem weichen Tuch reinigen, das leicht mit einer milden Reinigungslösung befeuchtet ist
Sicherheit	Nicht in einem engen Raum installieren; bei Problemen abziehen; Feuchtigkeit, Staub und Vibrationen vermeiden
Mitgelieferte Teile	Gerät, Bedienungsanleitung, Polsteraufkleber (3 mm und 6 mm)
Reparierbarkeit	Für Reparaturen wenden Sie sich an Ihren Sony-Händler

Häufig gestellte Fragen - TDMMP10 SONY

Welche Telefone sind mit dem Sony TDMMP10 kompatibel?

Dieser Empfänger ist ausschließlich für Sony Ericsson Mobiltelefone mit Fast port-Anschluss ausgelegt. Er funktioniert nicht mit anderen Marken oder Modellen.

Wie lade ich den Akku meines Telefons mit dem TDMMP10?

Legen Sie das Telefon in den Anschluss des Geräts. Wenn die Stromanzeige grün leuchtet, wird der Akku geladen. Der Ladezustand wird auf dem Telefonbildschirm angezeigt.

Ich höre keinen Ton. Was tun?

Überprüfen Sie die Verbindungen: Stellen Sie sicher, dass das DIGITAL MEDIA PORT-Kabel fest am AV-System angeschlossen ist und das Telefon fest verbunden ist. Starten Sie den Musikplayer auf dem Telefon. Reduzieren Sie die Lautstärke und stellen Sie sicher, dass das AV-System auf DMPORT eingestellt ist. Trennen Sie alle Bluetooth-Geräte (Kopfhörer usw.) vom Telefon.

Die Fernbedienung funktioniert nicht. Warum?

Entfernen Sie alle Hindernisse zwischen der Fernbedienung und dem AV-System. Richten Sie die Fernbedienung auf den Sensor des Systems. Ersetzen Sie die Batterie bei Bedarf. Stellen Sie sicher, dass das Telefon richtig angeschlossen ist und dass am AV-System die DMPORT-Funktion ausgewählt ist.

Kann ich über das TDMMP10 Videos von meinem Telefon auf dem Fernseher ansehen?

Nein, das TDMMP10 unterstützt keine Videoausgabe. Auch wenn Ihr Telefon Video-/Fotofunktionen hat, können Sie diese nicht auf einem Fernseher oder anderen Videogeräten anzeigen.

Wie verwende ich die Bluetooth-Funktion mit dem TDMMP10?

Das TDMMP10 verwendet kein Bluetooth. Um Störungen zu vermeiden, deaktivieren Sie Bluetooth auf Ihrem Telefon, bevor Sie es auf das Gerät legen.

Das Telefon wird vom TDMMP10 nicht erkannt. Was tun?

Stellen Sie sicher, dass das Telefon kompatibel ist (Sony Ericsson mit Fast port). Setzen Sie es gerade in den Anschluss ein, ohne Gewalt anzuwenden. Überprüfen Sie, ob das AV-System eingeschaltet und im DMPORT-Modus ist. Starten Sie das AV-System und das Telefon neu.

Wie reinige ich den Sony TDMMP10?

Verwenden Sie ein weiches Tuch, das leicht mit einer milden Reinigungslösung befeuchtet ist. Verwenden Sie keine Scheuerschwämme, Scheuerpulver oder Lösungsmittel wie Alkohol oder Benzin.

Wo soll das TDMMP10 installiert werden?

Stellen Sie das Gerät an einem gut belüfteten Ort auf, fern von übermäßiger Hitze, Feuchtigkeit, Staub und Vibrationen. Installieren Sie es nicht in einem engen Raum (Regal, Einbauschrank).

Was tun bei Fehlfunktion?

Konsultieren Sie den Abschnitt Fehlerbehebung im Handbuch. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Sony-Händler. Bringen Sie für eine Reparatur das gesamte System (einschließlich Kabel) mit.

BEDIENUNGSANLEITUNG TDMMP10 SONY

DE Bedienungsanleitung

Stellen Sie das Gerät nicht in einem geschlossenen Bücherregal, einem Einbauschrank u. Ä. auf, wo keine ausreichende Belüftung gegeben ist. Das Typenschild befindet sich an der Unterseite des Gehäuses.

Stellen Sie die Anlage so auf, dass das Netzkabel bei Problemen schnell von der Netzsteckdose getrennt werden kann.

Für Kunden in Europa

Die Gültigkeit der CE-Markierung beschränkt sich auf Länder, in denen sie rechtlich durchgesetzt

wird, hauptsächlich in Ländern des Europäischen Wirtschaftsraums (EWR).

Der Hersteller dieses Produktes ist Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan. Bevollmächtigter für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst- oder Garantieangelegenheiten wenden Sie sich bitte an die in Kundendienst- oder Garantiedokumenten genannten Adressen.

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Geräte)

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Info zu Urheberrechten

• Alle übrigen Namen sind Warenzeichen und eingetragene Warenzeichen der jeweiligen Inhaber. In dieser Anleitung sind die Zeichen ^TM und ^® nicht angegeben.
• Der Bluetooth-Schriftzug und die Bluetooth- Logos sind Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt in Lizenz.

Kompatible Handys von Sony Ericsson

Prüfen Sie die folgende Website auf Informationen über Handys von Sony Ericsson, die mit diesem Gerät kompatibel sind. Aktualisieren Sie Ihr Handy vor Gebrauch auf die neuste Software.

Für Kunden in den USA: http://www.sony.com/support Für Kunden in Kanada: http://www.sony.ca/ElectronicsSupport Für Kunden in Europa: http://support.sony-europe.com Für Kunden in Asien und Ozeanien: http://www.sony-asia.com/support Für Kunden in Lateinamerika: http://www.sony-latin.com/index.crp

Hinweise

• Dieses Gerät ist ausschließlich für Handys von Sony Ericsson ausgelegt. Andere Handys können nicht angeschlossen werden.
• Sony übernimmt keine Verantwortung für den Fall, dass im Handy aufgezeichnete Daten verloren gehen oder beschädigt werden, wenn ein mit diesem Gerät verbundenes Handy benutzt wird.
• Dieses Produkt ist speziell für den Einsatz mit Handys von Sony Ericsson mit „Fast port“ ausgelegt.
• Im Folgenden werden Handys von Sony Ericsson in dieser Anleitung einfach mit „Handy“ bezeichnet.

Inhalt

Übersicht ....5

Vorbereitungen

1: Überprüfen der mitgelieferten Teile......6
2: Liste der Teile .....6
3: Installieren des TDM-MP10 ....7

Steuern des Handys

Grundlegende Bedienungsvorgänge......10

Weitere Informationen

Störungsbehebung......11
Sicherheitsmaßnahmen .....12
Technische Daten ....13

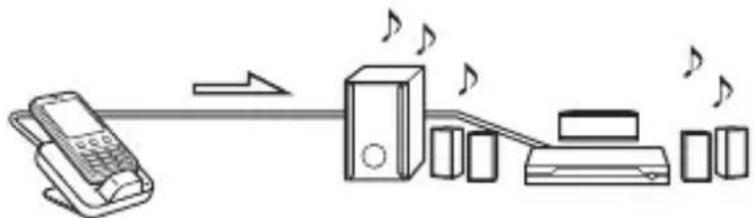

Übersicht

Sie können Audio-Inhalte auf Handys von Sony Ericsson genießen, indem Sie dieses Gerät an eine AV-Anlage mit DIGITAL MEDIA PORT-Schnittstelle (Sony DAV-Serie usw.) anschließen.

• Sie können Ihr Handy mit seinen eigenen Steuertasten, den Steuertasten der AV-Anlage und der Fernbedienung der AV-Anlage bedienen (Seite 10).
• Außerdem können Sie dieses Gerät als Akkuladegerät verwenden (Seite 9).

Handy und TDM-MP10 AV-Anlage (Sony DAV-Serie, STR-Serie usw.)

Hinweise

• DIGITAL MEDIA PORT wird gelegentlich mit DMPORT abgekürzt.
- Das Gerät TDM-MP10 unterstützt keine Videoausgabe. Selbst wenn Ihr Handy Video/Foto-Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem Fernsehgerät oder anderen Videogeräten wiedergeben.
- Sie können kein UKW-Radio auf Ihrem Handy mit dem TDM-MP10 hören, selbst wenn das Handy eine UKW-Radio-Funktion besitzt.
- Schalten Sie unbedingt die Bluetooth™-Funktion des Handys aus, bevor Sie das Handy auf das TDM-MP10 legen.

Vorbereitungen

1: Überprüfen der mitgelieferten Teile

Gerät (1)

Bedienungsanleitung (1)

Polsteraufkleber (3 mm dick (2)/ 6 mm dick (2)) (Seite 8)

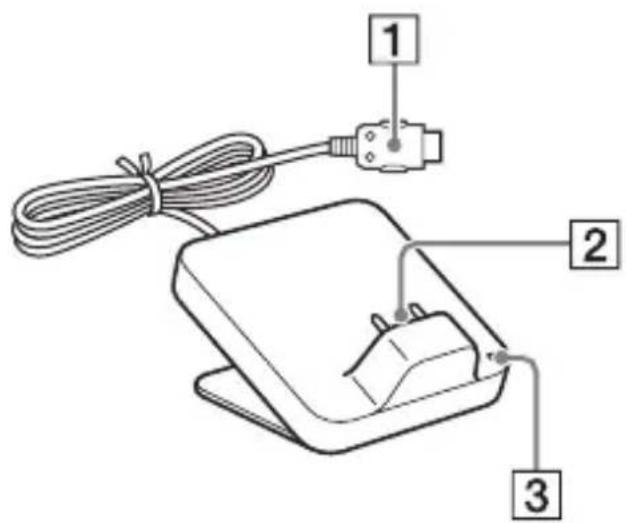

2: Liste der Teile

1 DIGITAL MEDIA PORT-Kabel (Seite 7)
② Anschluss (Seite 8)
3 Betriebslampe:

• Leuchtet in Grün, solange Strom zugeführt wird (Seite 9).
• Blinkt bei Betätigung der Fernbedienung.

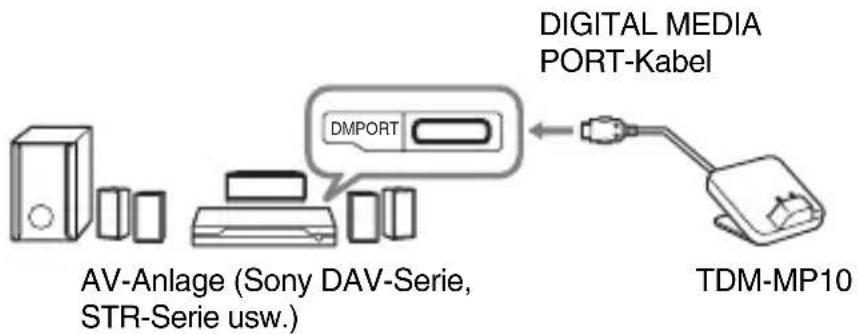

3: Installieren des TDM-MP10

Gehen Sie zum Anschließen und Aufstellen des TDM-MP10 wie in den Abbildungen unten dargestellt vor.

Hinweis

Dieses Gerät schaltet sich beim Ein-/Ausschalten der angeschlossenenen AV-Anlage (DAV-Serie usw.) automatisch ein bzw. aus.

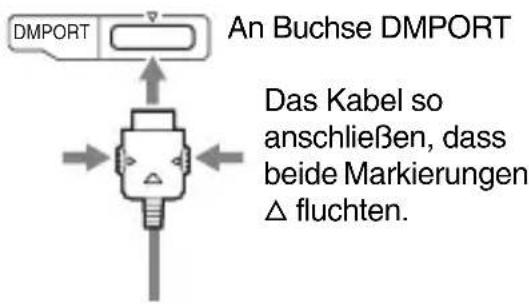

So verbinden/trennen Sie das Gerät

Um das DIGITAL MEDIA PORT-Kabel von der Buchse DMPORT zu trennen, drücken Sie die Knöpfe auf beiden Seiten.

Verbinden

1 Verbinden Sie das DIGITAL MEDIA PORT-Kabel dieses Geräts mit der DIGITAL MEDIA PORT-Buchse an der AV-Anlage (DAV-Serie usw.). Achten Sie darauf, die AV-Anlage auszuschalten, bevor Sie die Verbindung vornehmen.

2 Wenn Sie dieses Gerät an die DIGITAL MEDIA PORT-Buchse angeschlossen haben, schalten Sie die AV-Anlage ein und wählen die Funktion DIGITAL MEDIA PORT.

Trennen

Schalten Sie die AV-Anlage aus, bevor Sie dieses Gerät davon trennen.

So stellen Sie die Anschlussposition des Gerätes ein

Dieses Gerät kann entsprechend der Position des Anschlusses am Handy um 90 Grad nach links oder rechts gedreht werden.

Für ein Handy mit Anschluss unten

Für ein Handy mit Anschluss auf der rechten Seite

Für ein Handy mit Anschluss auf der linken Seite

Drehen Sie das Gerät nicht zu weit. Anderenfalls kann das Gerät beschädigt werden.

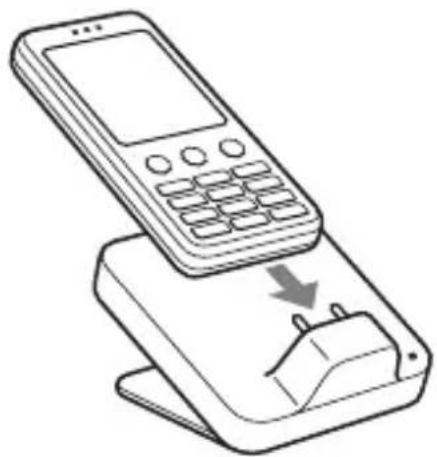

So setzen Sie das Handy in den Anschluss des Gerätes ein

Setzen Sie das Handy in den Anschluss des Gerätes ein.

Je nach dem Handy-Typ kann ein Spalt zwischen der Rückseite des Handys und dem Gerät vorhanden sein. Falls dieser Spalt groß und das Handy instabil ist, füllen Sie den Spalt mit den mitgelieferten Polsteraufklebern aus.

Hinweise

• Vermeiden Sie Verdrehen oder Schwenken des Handys beim Anbringen oder Abnehmen, und halten Sie es parallel zum Gerät, um eine Beschädigung des Anschlusses zu verhüten.
• Tragen Sie das Gerät nicht mit einem in den Anschluss eingesetzten Handy umher. Andernfalls kann es zu einer Fehlfunktion kommen.
• Halten Sie das Gerät beim Anbringen oder Abnehmen des Handys mit einer Hand fest, und achten Sie dabei darauf, dass Sie die Tasten des Handys nicht versehentlich drücken.
• Unterbrechen Sie die Wiedergabe beim Anbringen des Handys.

So verwenden Sie das Gerät als Akkuladegerät

Sie können dieses Gerät als Akkuladegerät verwenden. Während die Betriebslampe leuchtet, wird der Akku geladen. Der Ladezustand wird auf dem Display des Handys angezeigt. Einzelheiten entnehmen Sie bitte der Bedienungsanleitung Ihres Handys.

Steuern des Handys

Grundlegende Bedienungsvorgänge

Sie können Ihr Handy mit seinen eigenen Steuertasten, den Steuertasten einer angeschlossenen AV-Anlage mit DIGITAL MEDIA PORT-Schnittstelle (Sony DAV-Serie usw.) und der Fernbedienung der AV-Anlage bedienen.

Hinweise

• Angaben zur Benutzung Ihres Handys entnehmen Sie bitte der Bedienungsanleitung des Handys.
• Unterbrechen Sie die Wiedergabe vor dem Abnehmen des Handys.

Grundfunktionen

Die folgenden Bedienungsvorgänge sind mit der AV-Anlage bzw. der Fernbedienung durchführbar.

Taste Funktion

▶Starten derWiedergabe.

■Unterbrechen derWiedergabe (Pause).

■Stoppen derWiedergabe.

◀◀/▶▶Sprung zum nächsten(vorhergehenden)Track.

Taste Funktion

◀◀/▶▶Schnelle Wiedergabe rückwärts (vorwärts).

VOLUME +/- Einstellen der Lautstärke.

Hinweise

• Richten Sie die Fernbedienung auf die AV-Anlage.
  • Die Bedienungsverfahren oder die Tasten können je nach der angeschlossenen AV-Anlage oder dem Handy unterschiedlich oder unwirksam sein.
• Um den Lautstärkepegel zu ändern, benutzen Sie den Lautstärkeregler der angeschlossenen AV-Anlage oder der Fernbedienung, nicht den Regler am Handy.
• Je nach Inhalt kann es eine Weile dauern, bis die Wiedergabe beginnt.
  • Die Anzeige am Gerät blinkt, wenn das Gerät ein Fernbedienungssignal empfängt. Dies ist keine Funktionsstörung.
• Wenn Sie nach der Benutzung dieses Gerätes Musik auf dem Handy über Kopfhörer hören, überprüfen Sie unbedingt die Lautstärke vor der Wiedergabe.
• Wenn Sie während der Wiedergabe einen Anruf erhalten, wird die Wiedergabe unterbrochen, so dass Sie den Anruf annehmen können.

Weitere Informationen

Störungsbehebung

Schauen Sie nach, ob Sie Ihr Problem in der Checkliste unten finden, und ergreifen Sie gegebenenfalls die erforderlichen Abhilfemaßnahmen. Sollte das Problem bestehen bleiben, wenden Sie sich an Ihren Sony-Händler. Beachten Sie, dass während der Reparatur vom Wartungspersonal ausgewechselte Teile einbehalten werden können.

Bringen Sie unbedingt die komplette Anlage zur Reparatur mit.

Da es sich bei diesem Produkt um ein Systemprodukt handelt, wird die komplette Anlage benötigt, um die reparaturbedürftige Stelle ausfindig zu machen.

Die Fernbedienung funktioniert nicht.

• Entfernen Sie alle Hindernisse zwischen Fernbedienung und Anlage.
• Richten Sie die Fernbedienung auf den Sensor an der AV-Anlage (DAV-Serie usw.).
  • Die Entfernung zwischen der Fernbedienung und der AV-Anlage ist zu groß.

• Tauschen Sie die Batterie aus.
- Vergewissern Sie sich, dass das Handy* einwandfrei angeschlossen ist.
- Wählen Sie an der AV-Anlage die DMPORT-Funktion aus.
- Schalten Sie die AV-Anlage ein und aus.
- Starten Sie den Musikplayer des Handys.

Das Display des Handys schaltet sich aus.

• Die Hintergrundbeleuchtung des Handys schaltet sich nach Ablauf einer bestimmten Zeitspanne automatisch aus. Um die
Hintergrundbeleuchtung wieder einzuschalten, drücken Sie eine beliebige Taste am Handy, die nicht mit dem
Musikwiedergabebetrieb verbunden ist.

Das Video/Foto-Bild vom Handy erscheint nicht auf dem Fernsehschirm.

- Das Gerät unterstützt keine Videoausgabe. Selbst wenn Ihr Handy Video/Foto-Tauglichkeit besitzt, können Sie keine Video- oder Fotoinhalte auf dem Fernsehgerät oder anderen Videogeräten wiedergeben.

Es ist kein Ton zu hören.

• Überprüfen Sie die Anschlüsse.
  • Vergewissern Sie sich, dass das Gerät richtig angeschlossen ist.
• Vergewissern Sie sich, dass das Handy* einwandfrei angeschlossen ist.
• Vergewissern Sie sich, dass das Handy* die Musik wiedergibt.
• Je nach Inhalt kann es eine Weile dauern, bis die Wiedergabe beginnt.
• Trennen Sie jedes Bluetooth-Gerät (Sprechgarnitur usw.) ab, das mit dem Handy verwendet wird.
• Starten Sie den Musikplayer des Handys.

Starkes Brummen oder Rauschen tritt auf.

- Stellen Sie das Gerät weiter entfernt von der Störquelle auf.

Der Ton ist verzerrt.

• Verringern Sie die Lautstärke an der angeschlossenen AV-Anlage.
• Schalten Sie die Entzerrer-Einstellung des Handys aus.

Sicherheitsmaßnahmen

Sicherheit

Sollten Fremdkörper oder Flüssigkeiten in das Gehäuse gelangen, trennen Sie die Anlage vom Stromnetz und lassen Sie sie von qualifiziertem Fachpersonal überprüfen, bevor Sie sie wieder verwenden.

Aufstellung

• Stellen Sie das Gerät nicht in geneigter Position auf.

• Stellen Sie das Gerät nicht an Orten auf, wo es folgenden Bedingungen ausgesetzt ist:

• extremen Temperaturen

• Staub oder Schmutz
  – hoher Feuchtigkeit
• Vibrationen
  – direktem Sonnenlicht.

- Seien Sie vorsichtig, wenn Sie das Gerät auf besonders behandelte Oberflächen (mit Wachs, Öl, Politur usw.) stellen, da es zu Flecken oder Verfärbungen kommen kann.

Erwärmung des Geräts

• Das Gerät erwärmt sich während des Betriebs. Dabei handelt es sich aber nicht um eine Fehlfunktion.
• Stellen Sie das Gerät an einem Ort mit ausreichender Luftzufuhr auf, damit sich im Inneren des Geräts kein Wärmestau bildet.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, wenden Sie sich bitte an Ihren Sony-Händler.

Reinigen des Geräts

Reinigen Sie das Gerät mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerpulver oder Lösungsmittel wie Verdünner, Benzin oder Alkohol.

Technische Daten

Allgemeines

Betriebsspannung:

DC 5 V,

0,7 A (über DIGITAL

MEDIA PORT)

Abmessungen (B/T/H):

ca. 80 × 90 × 58 mm

Gewicht: ca. 230 g (inklusive

Kabel)

Kabellänge:

ca. 1,5 m

Betriebstemperatur:

10^ bis 35^

Änderungen, die dem technischen

Fortschritt dienen, bleiben vorbehalten.
