Produkttyp	Musikmottagare
Märke	Sony
Modell	TDMMP10
Mått (b/d/h)	80 × 90 × 58 mm
Vikt	230 g (kabel inkluderad)
Strömförsörjning	DC 5 V, 0,7 A (via DIGITAL MEDIA PORT-uttag)
Kabellängd	Cirka 1,5 m
Driftstemperatur	10 °C till 35 °C
Huvudfunktioner	Ljuduppspelning från Sony Ericsson-mobiltelefon, styrning via AV-system eller fjärrkontroll, batteriladdning
Kompatibilitet	Sony Ericsson-telefoner med Fast port-kontakt
Gränssnitt	DIGITAL MEDIA PORT (DMPORT)
Underhåll och rengöring	Rengör med en mjuk trasa lätt fuktad med en mild rengöringslösning
Säkerhet	Installera inte i ett trångt utrymme; koppla ur vid problem; undvik fukt, damm, vibrationer
Medföljande delar	Enhet, bruksanvisning, dämpklistermärken (3 mm och 6 mm)
Reparationsmöjlighet	Kontakta Sony-återförsäljaren för reparation

Vanliga frågor - TDMMP10 SONY

Vilka telefoner är kompatibla med Sony TDMMP10?

Denna mottagare är designad exklusivt för Sony Ericsson-mobiltelefoner utrustade med Fast port-kontakt. Den fungerar inte med andra märken eller modeller.

Hur laddar jag batteriet på min telefon med TDMMP10?

Placera telefonen i enhetens kontakt. När strömindikatorn lyser grönt laddas batteriet. Laddningsstatus visas på telefonens skärm.

Jag hör inget ljud. Vad ska jag göra?

Kontrollera anslutningarna: se till att DIGITAL MEDIA PORT-kabeln är ordentligt ansluten till AV-systemet och att telefonen är stadigt inkopplad. Starta musikspelaren på telefonen. Sänk volymen och kontrollera att AV-systemet är inställt på DMPORT. Koppla bort alla Bluetooth-enheter (headset etc.) som används med telefonen.

Fjärrkontrollen fungerar inte. Varför?

Ta bort alla hinder mellan fjärrkontrollen och AV-systemet. Rikta fjärrkontrollen mot systemets sensor. Byt batteri om nödvändigt. Se till att telefonen är korrekt ansluten och att DMPORT-funktionen är vald på AV-systemet.

Kan jag titta på videor från min telefon på TV:n via TDMMP10?

Nej, TDMMP10 stöder inte videooutput. Även om din telefon har video/fotofunktioner kan du inte visa dem på en TV eller annan videoutrustning.

Hur använder jag Bluetooth-funktionen med TDMMP10?

TDMMP10 använder inte Bluetooth. För att undvika störningar, inaktivera Bluetooth på din telefon innan du placerar den på enheten.

Telefonen känns inte igen av TDMMP10. Vad ska jag göra?

Se till att telefonen är kompatibel (Sony Ericsson med Fast port). Sätt i den rakt i kontakten utan att använda våld. Kontrollera att AV-systemet är på och i DMPORT-läge. Starta om AV-systemet och telefonen.

Hur rengör jag Sony TDMMP10?

Använd en mjuk trasa lätt fuktad med en mild rengöringslösning. Använd inte slipande svampar, skurpulver eller lösningsmedel som alkohol eller bensen.

Var ska jag installera TDMMP10?

Placera enheten på en väl ventilerad plats, skyddad från överdriven värme, fukt, damm och vibrationer. Installera den inte i ett trångt utrymme (bokhylla, inbyggd möbel).

Vad gör jag vid funktionsstörning?

Se avsnittet Felsökning i manualen. Om problemet kvarstår, kontakta din Sony-återförsäljare. För reparation, lämna in hela systemet (inklusive kabeln).

BRUKSANVISNING TDMMP10 SONY

Installera inte spelaren där den blir innesluten, t.ex. i en bokhylla eller en inbyggnadslåda.

Etiketten sitter på undersidan.

Installera systemet så att nätkabeln omedelbart kan dras ur vägguttaget om problem uppstår.

För kunder i Europa

CE-märkningens giltighet är begränsad till de länder där den har laga kraft, framför allt i länderna

inom det europeiska ekonomiska samarbetsområdet (EEA).

Tillverkare av denna product är Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japan. Auktoriserad representant för EMC och produkt säkerhet är Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Germany. För service och garanti ärenden, var vänlig att titta I separat service och garanti dokument.

Omhändertagande av gamla elektriska och elektroniska produkter (Användbar i den Europeiska Unionen och andra

Europeiska länder med separata insamlingssystem)

Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. Återvinning av material hjälper till att bibehålla naturens resurser. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan.

Angående upphovsrätt

• Alla övriga varumärken och registrerade varumärken tillhör respektive innehavare. Symbolerna ^TM och har utelämnats i den här bruksanvisningen.
• Varumärket Bluetooth och dess logon ägs av Bluetooth SIG, Inc. och all användning av sådana märken av Sony Corporation sker under licens.

Kompatibla Sony Ericsson- mobiltelefoner

Se nedanstående webbsida för information om vilka av Sony Ericssons mobiltelefoner som är kompatibla med den här apparaten. Uppdatera din mobiltelefon till den senaste mjukvaruversionen innan du börjar använda den.

För kunder i USA:
<http://www.sony.com/support>
För kunder i Canada:
<http://www.sony.ca/
ElectronicsSupport>
För kunder i Europa:
<http://support.sony-europe.com>
För kunder i Asien och Oceanien:
<http://www.sony-asia.com/
support>
För kunder i Latinamerika:
<http://www.sony-latin.com/
index.crp>

Att notera!

• Denna enhet är enbart avsedd för Sony Ericssons mobiltelefoner. Andra mobiltelefoner går inte att ansluta.
• Sony påtar sig inget ansvar i händelse att data som är registrerade i en mobiltelefon skadas eller går förlorade när mobiltelefonen används ansluten till den här enheten.
• Denna produkt är specialkonstruerad för att användas tillsammans med Sony Ericssons mobiltelefoner som är försedda med "Fast port".
• I fortsättningen i denna bruksanvisning kallas Sony Ericssons mobiltelefoner helt enkelt bara för "mobiltelefoner".

Innehållsförteckning

Överblick....5

Komma igång

1: Kontroll av medföljande tillbehör......6
2: Lista över delarnas placeringar ....6
3: Installation av din TDM-MP10 ....7

Styra mobiltelefonen

Grundmanövrer ......10

Ytterligare information

Felsökning....11
Försiktighetsåtgärder......12
Specifikationer ....13

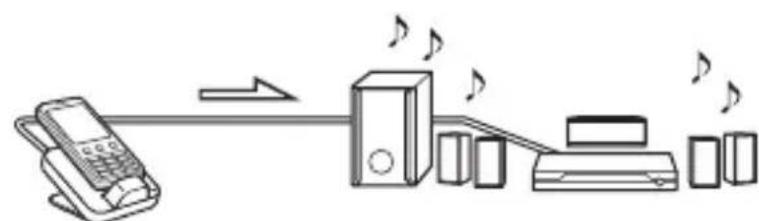

Överblick

Du kan lyssna på ljudmaterial i en Sony Ericsson-mobiltelefon genom att ansluta den här enheten till en A/V-anläggning som har ett DIGITAL MEDIA PORT-gränssnitt (t.ex. Sonys DAV-serie).

- Sedan kan du styra mobiltelefonen antingen med hjälp av knapparna på den, eller med knapparna på A/V-anläggningen, eller med fjärrkontrollen till A/V-anläggningen (sid. 10).

- Du kan även använda denna enhet som en batteriladdare (sid. 9).

Mobiltelefon och TDM-MP10
A/V-anläggning (t ex Sonys DAV-serie, STR-serie, etc)

Att notera!

• DIGITAL MEDIA PORT förkortas ibland som DMPORT.
- TDM-MP10 saknar stöd för videoutmatning. Även om din mobiltelefon kan hantera video- och fotomaterial, går det inte att spela upp det på en TV eller någon annan videoapparat.
- Det går inte att lyssna på FM-radio med hjälp av TDM-MP10, även om mobiltelefonen är utrustad med en FM-radiofunktion.
- Glöm inte att stänga av Bluetooth™-funktionen på mobiltelefonen innan du sätter i mobiltelefonen i TDM-MP10.

Komma igång

1: Kontroll av medföljande tillbehör

Enhet (1)

Bruksanvisning (1)

Mellanlägg (3 mm tjocka (2)/ 6 mm tjocka (2)) (sid. 8)

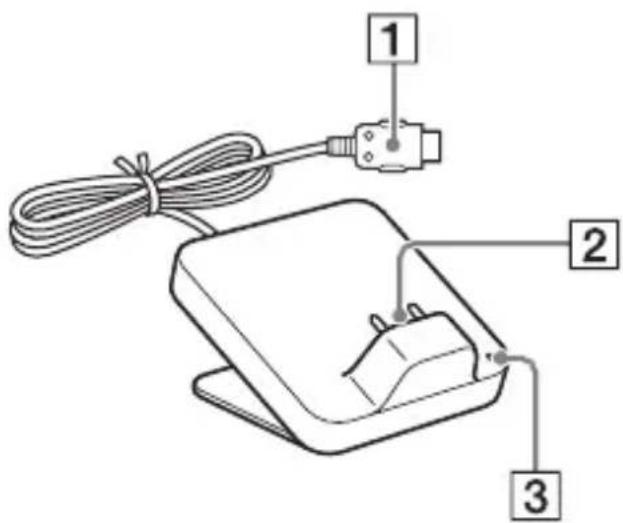

2: Lista över delarnas placeringar

- Lyser grönt när strömmen är på (sid. 9).

- Blinkar när fjärrkontrollen används.

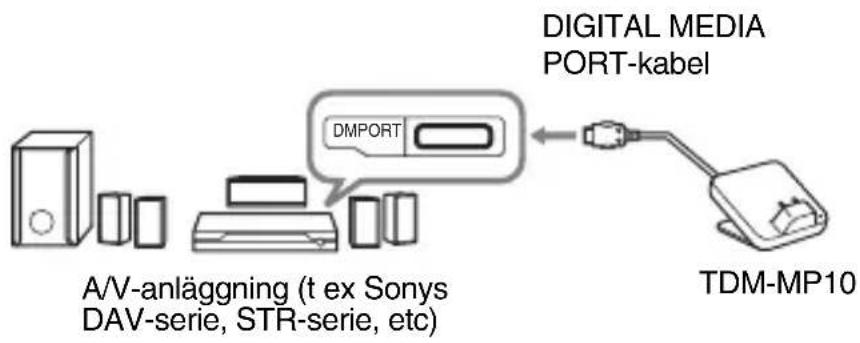

Anslut och placera din TDM-MP10 på det sätt som visas nedan.

Obs!

Denna enhet startas/stängs av automatiskt så fort A/V-anläggningen (DAV-serien etc) startas/stängs av.

Tryck in knapparna på båda sidorna för att koppla loss DIGITAL MEDIA PORT-kabeln från DMPORT-uttaget.

Anslutning

1 Anslut denna enhets DIGITAL MEDIA PORT-kabel till DIGITAL MEDIA PORT-uttaget på en A/V-anläggning (DAV-serien etc). Se till att A/V-anläggningen är avstängd vid anslutningen.
2 Starta A/V-anläggningen med ett DIGITAL MEDIA PORT-uttag anslutet till denna enhet, och välj DIGITAL MEDIA PORT-funktionen.

Fränkoppling

Stäng av A/V-anläggningen före frånkoppling.

För att justera riktningen på enhetens kontakt

Den här enheten går att vrida 90 grader åt höger eller vänster i förhållande till kontakten på mobiltelefonen.

För en mobiltelefon där kontakten sitter på undersidan

För en mobiltelefon där kontakten sitter på höger sida

För en mobiltelefon där kontakten sitter på vänster sida

Försök inte vrida enheten längre än det går. Det kan leda till skador på enheten.

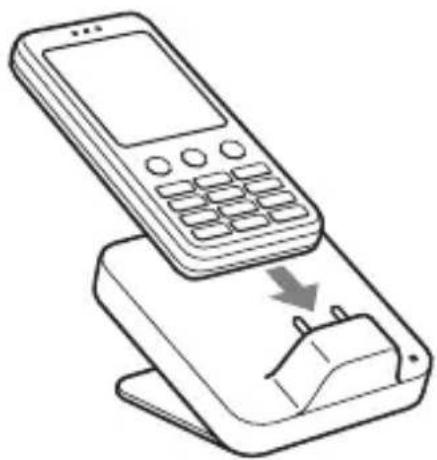

För att sätta i mobiltelefonen i enhetens kontakt

Sätt i mobiltelefonen i enhetens kontakt.

Beroende på mobiltelefonens typ kan det uppstå ett gap mellan mobiltelefons baksida och enheten. Om detta gap är alltför stort så att mobiltelefonen inte sitter stadigt, så använd de medföljande mellanläggen för att fylla ut gapet.

Att notera!

- Undvik att vrida mobiltelefonen eller hålla den snett när du sätter i den, utan håll den jämnt med enheten för att undvika skador på kontakten.

- Bär inte omkring enheten med en mobiltelefon isatt i kontakten. Det kan orsaka ett funktionsfel.

- Stöd enheten med ena handen när du sätter i eller tar av mobiltelefonen, och var försiktig så att du inte råkar trycka på knapparna på mobiltelefonen av misstag.

- Pausa uppspelningen när du sätter i mobiltelefonen.

Använda enheten som batteriladdare

Du kan använda enheten som en batteriladdare. När strömindikatorn lyser håller batteriet på att laddas upp. Laddningstillståndet visas på mobiltelefonens skärm. Se bruksanvisningen till din mobiltelefon för närmare detaljer.

Styra mobiltelefonen

Grundmanövrer

Det går att styra mobiltelefonen antingen med hjälp av styrknapparna på den, eller med styrknapparna på en ansluten A/V-anläggning med DIGITAL MEDIA PORT-gränssnitt (t.ex. Sonys DAV-serie), eller med fjärrkontrollen till A/V-anläggningen.

Att notera!

• Se bruksanvisningen till din mobiltelefon angående hur mobiltelefonen används.
• Pausa uppspelningen innan du kopplar loss mobiltelefonen.

Grundläggande funktioner

Följande manövrer går att utföra med knapparna på A/V-anläggningen eller med fjärrkontrollen.

Tryck på För att

▶ Starta uppspelning.

■Pausa uppspelning.

■Stoppa uppspelning.

Hoppa till nästa (föregående) spår.

Tryck på För att

◄◄/►►Snabbuppspelning framåt (snabbuppspelning bakåt).

VOLUME +/- Justera volymens styrka.

Att notera!

• Rikta fjärrkontrollen mot A/V-anläggningen.
• Beroende på den anslutna A/V-anläggningen eller mobiltelefonen kan det hända att man måste göra på ett annat sätt eller att vissa manövrer inte fungerar.
• Använd volymkontrollerna på den anslutna A/V-anläggningen eller dess fjärrkontroll för att reglera volymen, och inte kontrollerna på mobiltelefonen.
• Beroende på innehållet kan det ta tid att starta uppspelningen.
• Indikatorn på enheten blinkar när enheten tar emot en fjärrstyrningssignal. Detta är inget fel.
• Om du lyssnar på musik på mobiltelefonen via hörlurar efter att du har använt den här enheten, så glöm inte att kontrollera volymen innan du startar uppspelningen.
• Om det ringer under uppspelningens gång pausas uppspelningen så att du kan ta det inkommande samtalet.

Ytterligare information

Felsökning

Om problem skulle uppstå med din enhet kan du leta upp problemet i checklistan för felsökning här nedan och vidta den korrigerande åtgärd som anvisas. Om problemet kvarstår kontaktar du närmaste Sony-återförsäljare.

Observera att om servicepersonal byter ut några delar under reparationen, kan dessa delar komma att behållas.

Se till att ta med samtliga delar av systemet när du lämnar in det för reparation.

Den här produkten är en systemprodukt, och hela systemet behövs för att avgöra var felet är lokaliserat.

Fjärrkontrollen fungerar inte.

• Ta bort eventuella hinder.
- Rikta fjärrkontrollen mot A/V-anläggningens (DAV-serien etc.) sensor.
- Avståndet mellan fjärrkontrollen och A/V-anläggningen är för långt.
- Byt batteri.
- Kontrollera att mobiltelefonen* är ordentligt ansluten.
- Välj funktionen DMPORT på A/V-anläggningen.

• Starta om A/V-anläggningen.
• Starta mobiltelefonens musikspelare.

Mobiltelefonens skärm släcks.

- Mobiltelefonens bakgrundsbelysning släcks automatiskt efter en viss tid. För att slå på bakgrundsbelysningen igen trycker du på vilken knapp som helst på mobiltelefonen som inte hänger samman med musikuppspelningen.

Video/fotobilder från mobiltelefonen visas inte på TV-skärmen.

- Den här enheten saknar stöd för videoutmatning. Även om din mobiltelefon har video/fotoförmåga går det inte att spela upp video- eller fotomaterial på en TV eller annan videoapparat.

Det hörs inget ljud.

• Kontrollera anslutningarna.
• Kontrollera att enheten är ordentligt ansluten.
• Kontrollera att mobiltelefonen* är ordentligt ansluten.
• Kontrollera att mobiltelefonen* spelar musik.
• Beroende på innehållet kan det ta tid att starta uppspelningen.
• Koppla loss alla eventuella Bluetooth-apparater (hörlurar, osv.) som används tillsammans med mobiltelefonen.
• Starta mobiltelefonens musikspelare.

Det brummar eller brusar kraftigt.

- Flytta undan enheten från källan till störningarna.

Ljudet låter förvrängt.

- Sänk volymen för den anslutna A/V-anläggningen.

• Stäng AV mobiltelefonens equalizer.

* Se "Kompatibla Sony Ericsson-mobiltelefoner" (sid. 3).

Stäng av systemet och dra ut stickkontakten ur vägguttaget om du skulle råka tappa något föremål eller spilla vätska in i systemet. Låt en kvalificerad reparatör besiktiga systemet innan du använder det igen.

Om placering

• Placera inte enheten så att den lutar.

• Placera inte enheten på platser som är;

• Extremt varma eller kalla
  – Dammiga eller smutsiga

• Mycket fuktiga
  – Utsatta för vibrationer
  – Utsatta för direkt solljus.

- Var försiktig när enheten ställs på ytor som är speciellt behandlade (med vax, olja, polish, e.d.) eftersom det kan medföra risk för fläckar på eller missfärgning av ytan.

Angående värmebildning

• Även om enheten blir varm när den används så är det inte något fel.
• Placera enheten på en plats med tillräcklig ventilation för att undvika att den blir överhettad.

Om du har några frågor eller får problem med enheten kontaktar du närmaste Sony-återförsäljare.

Rengör enheten med en trasa lätt fuktad med en mild rengöringslösning. Använd aldrig någon form av skursvampar, skurpulver eller lösningsmedel som thinner, bensin eller sprit.

Specifikationer

Allmänt

Strömkrav:

DC 5 V,

0,7 A (via DIGITAL

MEDIA PORT)

Mått (b/d/h):

Ca. 80 × 90 × 58 mm

Vikt: Ca. 230 g (inklusive

kabel)

Kabelns längd:

Ca. 1,5 m

Användningstemperatur:

10^ till 35^

Rätten till ändringar av utförande och tekniska data utan föregående meddelande förbehålles.
