TDMMP10 - Odbiornik muzyczny SONY - Bezpłatna instrukcja obsługi

Rodzaj produktu	Odbiornik muzyczny
Marka	Sony
Model	TDMMP10
Wymiary (dł./gł./wys.)	80 × 90 × 58 mm
Waga	230 g (z kablem)
Zasilanie	DC 5 V, 0,7 A (przez gniazdo DIGITAL MEDIA PORT)
Długość kabla	Ok. 1,5 m
Temperatura pracy	10°C do 35°C
Główne funkcje	Odtwarzanie dźwięku z telefonu Sony Ericsson, sterowanie przez system AV lub pilota, ładowanie baterii
Kompatybilność	Telefony Sony Ericsson z złączem Fast port
Interfejs	DIGITAL MEDIA PORT (DMPORT)
Konserwacja i czyszczenie	Czyścić miękką szmatką lekko zwilżoną łagodnym roztworem detergentu
Bezpieczeństwo	Nie instalować w zamkniętej przestrzeni; odłączyć w przypadku problemów; unikać wilgoci, kurzu, wibracji
Dołączone elementy	Urządzenie, instrukcja obsługi, podkładki samoprzylepne (3 mm i 6 mm)
Naprawialność	Skontaktować się z dealerem Sony w sprawie naprawy

Często zadawane pytania - TDMMP10 SONY

Jakie telefony są kompatybilne z Sony TDMMP10?

Ten odbiornik jest przeznaczony wyłącznie dla telefonów Sony Ericsson wyposażonych w złącze Fast port. Nie działa z innymi markami ani modelami.

Jak naładować baterię telefonu za pomocą TDMMP10?

Umieść telefon w złączu urządzenia. Gdy zaświeci się zielony wskaźnik zasilania, bateria się ładuje. Stan ładowania jest wyświetlany na ekranie telefonu.

Nie słyszę żadnego dźwięku. Co robić?

Sprawdź połączenia: upewnij się, że kabel DIGITAL MEDIA PORT jest prawidłowo podłączony do systemu AV, a telefon jest solidnie połączony. Uruchom odtwarzacz muzyki na telefonie. Zmniejsz głośność i sprawdź, czy system AV jest w trybie DMPORT. Odłącz wszelkie urządzenia Bluetooth (słuchawki itp.) używane z telefonem.

Pilot nie działa. Dlaczego?

Usuń wszelkie przeszkody między pilotem a systemem AV. Skieruj pilota w stronę czujnika systemu. W razie potrzeby wymień baterię. Upewnij się, że telefon jest prawidłowo podłączony, a funkcja DMPORT jest wybrana w systemie AV.

Czy mogę oglądać filmy z telefonu na telewizorze przez TDMMP10?

Nie, TDMMP10 nie obsługuje wyjścia wideo. Nawet jeśli Twój telefon ma funkcje wideo/zdjęć, nie możesz ich wyświetlić na telewizorze ani innym urządzeniu wideo.

Jak korzystać z funkcji Bluetooth w TDMMP10?

TDMMP10 nie używa Bluetooth. Aby uniknąć zakłóceń, wyłącz Bluetooth w telefonie przed umieszczeniem go na urządzeniu.

Telefon nie jest rozpoznawany przez TDMMP10. Co robić?

Upewnij się, że telefon jest kompatybilny (Sony Ericsson z Fast port). Włóż go prosto do złącza, nie używając siły. Sprawdź, czy system AV jest włączony i w trybie DMPORT. Zrestartuj system AV i telefon.

Jak czyścić Sony TDMMP10?

Użyj miękkiej szmatki lekko zwilżonej łagodnym roztworem detergentu. Nie używaj ściernych gąbek, proszków czyszczących ani rozpuszczalników, takich jak alkohol czy benzyna.

Gdzie zainstalować TDMMP10?

Umieść urządzenie w dobrze wentylowanym miejscu, z dala od nadmiernego ciepła, wilgoci, kurzu i wibracji. Nie instaluj go w zamkniętej przestrzeni (biblioteczka, zabudowa meblowa).

Co zrobić w przypadku awarii?

Sprawdź sekcję Rozwiązywanie problemów w instrukcji. Jeśli problem nie ustąpi, skontaktuj się z dealerem Sony. W celu naprawy przynieś cały system (wraz z kablem).

INSTRUKCJA OBSŁUGI TDMMP10 SONY

PL Instrukcja obsługi

Nie należy instalować urządzenia w miejscach o ograniczonej przestrzeni, takich jak półki na książki lub zabudowane szafki.

Tabliczka znamionowa znajduje się na spodzie obudowy.

Zestaw należy zainstalować w taki sposób, aby w sytuacji awaryjnej możliwe było natychmiastowe wyjęcie wtyczki przewodu zasilania z gniazda ściennego.

Dla klientów w Europie

Ważność oznakowania CE jest ograniczona tylko do tych krajów, w których stosowanie

takiego oznakowania jest prawnie wymagane; dotyczy to w szczególności krajów EWG (Europejska Wspólnota Gospodarcza).

Producentem tego produktu jest firma Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japonia.

Autoryzowanym przedstawicielem w sprawach bezpieczeństwa produktu i Normy kompatybilności elektromagnetycznej (EMC) jest firma Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327

Stuttgart, Niemcy. Aby uzyskać informacje na temat dowolnych usług lub gwarancji, należy zapoznać się z adresami podanymi w oddzielnych dokumentach o usługach i gwarancji.

Pozbycie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich stosujących własne

systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zadysponowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego zagospodarowania odpadów. Recykling materiałów pomoże w ochronie środowiska naturalnego. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Informacje na temat praw autorskich

• Pozostałe znaki towarowe i zastrzeżone znaki towarowe są własnością odpowiednich podmiotów. W niniejszej instrukcji nie używa się znaków ™ i ®.
• Oznaczenie słowne i logo Bluetooth stanowią własność firmy Bluetooth SIG, Inc. i wszelkie ich wykorzystanie przez Sony Corporation odbywa się na podstawie licencji.

Zgodne modele telefonów komórkowych Sony Ericsson

Na witrynach internetowych poniżej znajdziesz informacje o modelach telefonów komórkowych Sony Ericsson, które są zgodne z niniejszym urządzeniem. Przed użyciem telefonu komórkowego zaktualizuj jego oprogramowanie, aby mieć pewność, że używasz najnowszych programów.

Dla klientów w USA: < http://www.sony.com/support > Dla klientów w Kanadzie: < http://www.sony.ca/ElectronicsSupport > Dla klientów w Europie: < http://support.sony-europe.com > Dla klientów w Azji i Oceanii: < http://www.sony-asia.com/support > Dla klientów w Ameryce Łacińskiej: < http://www.sony-latin.com/index.crp >

Uwagi

• Niniejsze urządzenie jest przeznaczone wyłącznie dla telefonu komórkowego Sony Ericsson. Nie można podłącać innych telefonów komórkowych.
• Firma Sony nie ponosi odpowiedzialności za utratę lub uszkodzenie danych na telefonie komórkowym podczas używania telefonu komórkowego podłączonego do niniejszego urządzenia.
• Niniejszy produkt został specjalnie zaprogramowany do użycia z telefonami komórkowymi Sony Ericsson, wyposażonymi w „Fast Port”.
• W dalszej części tej instrukcji telefony komórkowe Sony Ericsson nazywa się „telefonem komórkowym”.

Spis treści

Opis ogólny....5

Informacje podstawowe

1: Sprawdzanie zawartości opakowania ......6
2: Budowa urządzenia .....6
3: Instalowanie urządzenia TDM-MP10 ....7

Obsługa telefonu komórkowego

Podstawowe operacje......10

Informacje dodatkowe

Rozwiązywanie problemów....11

Środki ostrożności......12

Dane techniczne......13

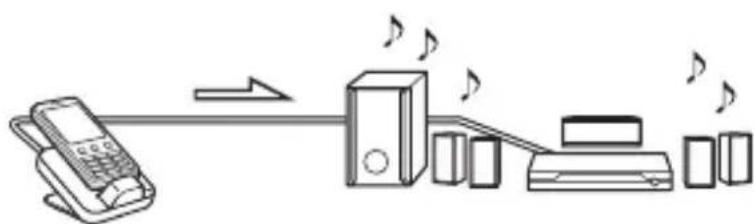

Opis ogólny

Podłączając to urządzenie do systemu AV z interfejsem DIGITAL MEDIA PORT (Sony DAV itp.), możesz korzystać z audio znajdującego się na telefonie komórkowym Sony Ericsson.

• Możesz operować telefonem komórkowym za pomocą jego przycisków sterowania, za pomocą przycisków sterowania systemu AV i za pomocą pilota dostarczonego z systemem AV (strona 10).
• To urządzenie może także służyć jako ładowarka baterii (strona 9).

telefon komórkowy i TDM-MP10
System AV (Modele Sony serii DAV, serii STR itp.)

Uwagi

• Zamiast nazwy DIGITAL MEDIA PORT czasami używa się nazwy skróconej DMPORT.
• TDM-MP10 nie obsuguje wyjcia wideo. Nawet jeżeli telefon komórkowy posiada funkcję wideo/aparatu fotograficznego, nie jest możliwe oglądanie zawartości wideo/zdjęć na ekranie TV lub na innych urządzeniach wideo.
• Nawet jeśli telefon komórkowy posiada funkcję radia FM, nie jest możliwe słuchanie radia FM na telefonie komórkowym przy użyciu TDM-MP10.
• Pamiętaj o wyłączeniu funkcji Bluetooth™ telefonu komórkowego przed umieszczeniem telefonu komórkowego w TDM-MP10.

Informacje podstawowe

1: Sprawdzanie zawartości opakowania

Urządzenie (1)

Instrukcja obsługi (1)

Naklejane podkładki (grubość 3 mm (2)/grubość 6 mm (2))

(strona 8)

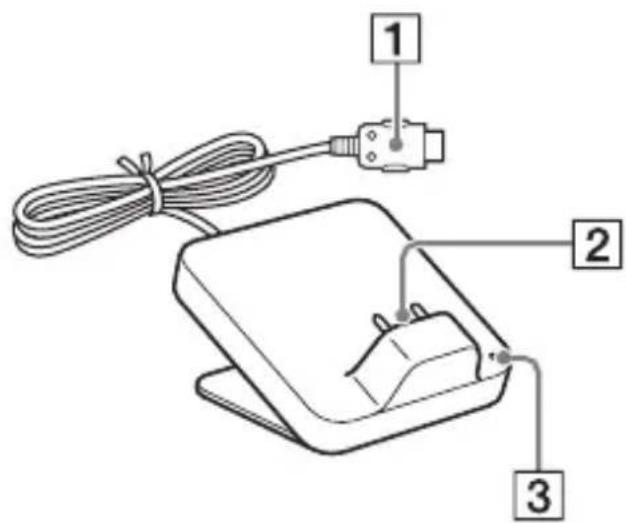

2: Budowa urządzenia

1Przewód DIGITAL MEDIA PORT (strona 7)
2Złącze (strona 8)
3 Wskaźnik zasilania:

- Świeci się na zielono podczas zasilania (strona 9).

• Miga, gdy używany jest pilot.

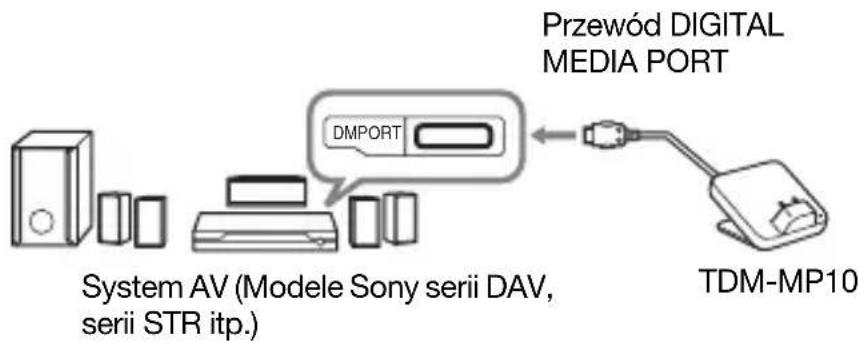

3: Instalowanie urządzenia TDM-MP10

Urządzenie TDM-MP10 należy ustawić i podłączyć w sposób pokazany na poniższej ilustracji.

Uwaga

Urządzenie włącza i wyłącza się automatycznie przy każdym włączeniu i wyłączeniu systemu AV (seria DAV itp.), do którego jest podłączony.

Aby podłączyć/odłączyć urządzenie

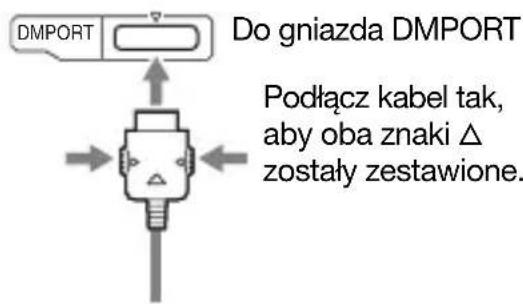

Aby wyjąć kabel DIGITAL MEDIA PORT z gniazda DMPORT, naciśnij przyciski znajdujące się po obu stronach.

Podłączanie

1 Podłącz przewód DIGITAL MEDIA PORT tego urządzenia do gniazda DIGITAL MEDIA PORT systemu AV (seria DAV itp.). Przed podłączeniem przewodu należy wyłączyć system AV.
2 Włącz system AV, do którego gniazda DIGITAL MEDIA PORT jest podłączone to urządzenie, a następnie wybierz funkcję DIGITAL MEDIA PORT.

Odłączanie

Przed odłączeniem urządzenia należy wyłączyć system AV.

Aby wyregulowa pozycję złącza urządzenia

To urządzenie może zostać przekręcone o 90 stopni w lewo lub w prawo, zgodnie z pozycją złącza na telefonie komórkowym.

Dla telefonu komórkowego ze złączem na dole

Dla telefonu komórkowego ze złączem po prawej stronie

Dla telefonu komórkowego ze złączem po lewej stronie

Nie przekręcaj urządzenia bardziej niż potrzeba. Możesz w ten sposób uszkodzić urządzenie.

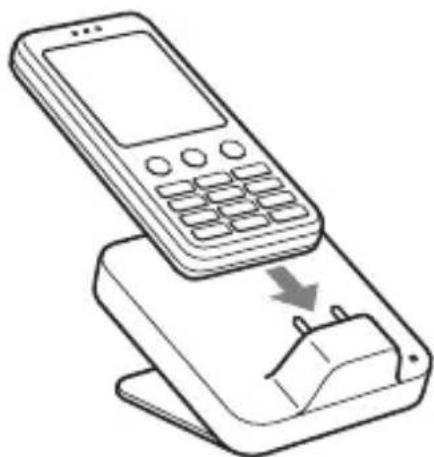

Aby umieścić telefon komórkowy w złączu urządzenia

Umieść telefon komórkowy w złączu urządzenia.

Zależnie od modelu telefonu komórkowego, może wystąpić odstęp między tyłem telefonu komórkowego i urządzeniem. Jeżeli odstęp jest na tyle duży, że telefon komórkowy jest niestabilny, użyj dostarczonych podkładek i przyklej je, aby zlikwidować ten odstęp.

Uwagi

• Nie przekręcaj ani nie koyłsz telefonu komórkowego podczas wkładania lub wyjmowania, ale trzymaj go równolegle aby nie uszkodzić złącza.
• Nie przenoś urządzenia z telefonem komórkowym znajdującym się w złączu. Może to być przyczyną usterki.
• Aby włożyć lub wyjąć telefon komórkowy, chwyć urządzenie jedną ręką uważając, aby nie nacisnąć przez pomyłkę przycisków na telefonie komórkowym.
• Gdy wkładasz telefon komórkowy, włącz pauzę w odtwarzaniu.

Aby korzystać z urządzenia jako ładowarki

Urządzenie może także służyć jako ładowarka baterii. Gdy świeci się wskaźnik zasilania, trwa ładowanie akumulatora. Status ładowania pojawi się na wyświetlaczu telefonu komórkowego. Szczegółowe informacje znajdziesz w instrukcji obsługi telefonu komórkowego.

Obsługa telefonu komórkowego

Podstawowe operacje

Możesz operować telefonem komórkowym używając jego przycisków, przycisków podłączonego systemu AV z interfejsem DIGITAL MEDIA PORT (modele Sony serii DAV itp.) lub pilota dostarczonego razem z systemem AV.

Uwagi

• Informacje o używaniu telefonu komórkowego znajdziesz w instrukcji obsługi swojego telefonu.
• Przed odłączeniem telefonu komórkowego włącz pauzę w odtwarzaniu.

Czynności podstawowe

Następujące operacje są dostępne na systemie AV lub na pilocie.

Przycisk Funkcja

▶Rozpoczęcie odtwarzania.

Pauza w odtwarzania.

■Zatrzymanie odtwarzania.

Przycisk Funkcja

|◀◀/▶▶|Przejście do następnej (poprzedniej) ścieżki.

◀◀/▶▶ Przewijanie do przodu lub do tyłu z podglądem.

VOLUME +/- Regulowanie głośności.

Uwagi

• Skieruj pilota w stronę systemu AV.
• Zależnie od podłączonego systemu AV lub modelu telefonu komórkowego, operacje lub przyciski mogą się różnić lub nie działać.
• Aby zmienić poziom głośności, użyj regulatorów głośności na podłączonym systemie AV lub na pilocie, a nie na telefonie komórkowym.
• Rozpoczęcie odtwarzania niektórych materiałów może trwać pewien czas.
• Wskaźnik na urządzeniu miga, gdy urządzenie odbiera sygnał z pilota. Nie jest to usterka.
• Gdy po użyciu tego urządzenia chcesz słuchać muzyki na telefonie komórkowym przez słuchawki, pamiętaj o sprawdzeniu poziomu głośności zanim zaczniesz odtwarzanie.
• Gdy podczas odtwarzania zadzwoni telefon, włączy się pauza w odtwarzaniu, aby można było odebrać telefon.

Informacje dodatkowe

Rozwiązywanie problemów

Jeśli wystąpią problemy z urządzeniem, należy zapoznać się z poniższą listą kontrolną i wykonać zalecane czynności naprawcze. Jeśli nie można rozwiązać problemu, należy skontaktować się ze sprzedawcą produktów firmy Sony. Należy pamiętać, że jeżeli personel serwisu wymieni jakieś części w trakcie naprawy, części te mogą pozostać w serwisie. Należy pamiętać, aby do naprawy przynieść cały system. Ten produkt jest produktem systemowym i do ustalenia miejsca wymagającego naprawy jest niezbędny cały system.

Pilot nie działa.

• Usuń przeszkody na drodze sygnału pilota.
• Skieruj pilota w stronę odbiornika podczerwieni systemu AV (seria DAV itp.).
• Odległość między pilotem a systemem AV jest zbyt duża.
• Wymień baterię.

• Upewnij się, że telefon komórkowy* jest prawidłowo podłączony.

• Wybierz funkcję DMPORT w systemie AV.

• Włącz i wyłącz system AV.
• Włącz odtwarzacz muzyki na telefonie komórkowym.

Wyświetlacz telefonu komórkowego wyłącza się.

- Podświetlenie telefonu komórkowego wyłącza się automatycznie po upływie określonego czasu. Aby włączyć podświetlenie, naciśnij dowolny przycisk na telefonie komórkowym, który nie ma związku z funkcją odtwarzania muzyki.

Obraz wideo/zdjęcie z telefonu komórkowego nie pojawia się na ekranie TV.

- Niniejsze urządzenie nie obsługuje wyjścia wideo. Nawet jeżeli telefon komórkowy posiada funkcję wideo/aparatu fotograficznego, nie jest możliwe oglądanie zawartości wideo/zdjęć na ekranie TV lub na innych urządzeniach wideo.

Brak dźwięku.

• Sprawdź połączenia.
• Upewnij się, że urządzenie jest podłączone prawidłowo.
• Upewnij się, że telefon komórkowy* jest prawidłowo podłączony.
• Upewnij się, że telefon komórkowy* odtwarza muzykę.

- Rozpoczęcie odtwarzania niektórych materiałów może trwać pewien czas.

- Odłącz urządzenie Bluetooth (słuchawki itp.), jeśli jest używane z telefonem komórkowym.

- Włącz odtwarzacz muzyki na telefonie komórkowym.

Głośny przydźwięk lub szumy.

- Odsuń urządzenie od źródła zakłóceń.

Dźwięk jest zniekształcony.

- Zmniejsz głośność podłączonego systemu AV.

- Nastaw korekcję dźwięku telefonu komórkowego na OFF.

* Zobacz „Zgodne modele telefonów komórkowych Sony Ericsson” (strona 3).

Środki ostrożności

Bezpieczeństwo

Jeżeli jakikolwiek przedmiot lub płyn dostaną się do środka, wyjmij wtyczkę przewodu zasilającego z gniazdka i przed ponownym użyciem oddaj system do sprawdzenia specjalistom.

Wybór miejsca

• Nie stawiaj urządzenia w pozycji przechylonej.
• Nie stawiaj urządzenia w następujących miejscach:

– bardzo gorących lub zimnych,
– zakurzonych lub zanieczyszczonych,
– bardzo wilgotnych,
– w których występują drgania,
- nasłonecznionych.

- Jeżeli powierzchnia, na której postawiono urządzenie, ma specjalne wykończenie (woskowe, olejowe, politura itp.), należy wziąć pod uwagę możliwość powstania plam lub odbarwień.

Gromadzenie się ciepła wewnątrz urządzenia

• Chociaż urządzenie rozgrzewa się podczas działania, nie jest to usterką.
• Urządzenie należy ustawić w miejscu o odpowiedniej wentylacji, aby zapobiec gromadzeniu się ciepła w jego wnętrzu.

Jeżeli masz jakiekolwiek pytania lub problemy dotyczące urządzenia, skontaktuj się z nląbliższym sprzedawcą produktów firmy Sony.

Czyszczenie urządzenia

Urządzenie należy czyścić miękką ściereczką lekko zwilżoną roztworem łagodnego detergentu. Nie należy używać ostrych myjek, proszku do szorowania ani środków, takich jak rozcieńczalniki, benzyna lub alkohol.

Dane techniczne

Parametry ogólne

Zasilanie: DC 5 V, 0,7 A (przez DIGITAL MEDIA PORT)

Wymiary (szer./głęb./wys.): W przybli. 80 × 90 × 58 mm

Masa: W przybli. 230 g (włącznie z kablem)

Długość przewodu: W przybli. 1,5 m

Temperatura pracy: 10°C do 35°C

Konstrukcja i dane techniczne mogą ulec zmianie bez uprzedzenia.
