Caractéristiques techniques	Puissance : 1100 W
Vitesse à vide	De 0 à 3000 tr/min
Diamètre du plateau	150 mm
Poids	2,2 kg
Utilisation	Idéale pour le polissage de surfaces, notamment les voitures et les meubles en bois.
Maintenance	Nettoyer régulièrement le plateau et vérifier l'état des câbles. Remplacer les pads usés.
Sécurité	Utiliser des lunettes de protection et des gants. Ne pas utiliser l'appareil dans des environnements humides.
Informations générales	Garantie de 3 ans si enregistré auprès du fabricant. Compatible avec divers accessoires de polissage.

FOIRE AUX QUESTIONS - PWE 11100 METABO

Comment puis-je changer le disque de polissage sur la METABO PWE 11100 ?

Pour changer le disque de polissage, débranchez la polisseuse, retirez la vis de fixation du disque avec une clé appropriée, retirez le disque usé et remplacez-le par un nouveau. Refixez la vis et assurez-vous qu'elle est bien serrée.

Quel type de disque de polissage devrais-je utiliser avec la METABO PWE 11100 ?

Utilisez des disques de polissage compatibles avec un diamètre de 180 mm, adaptés à l'usage que vous souhaitez en faire (polissage, lustrage, etc.).

La polisseuse ne démarre pas, que faire ?

Vérifiez que la polisseuse est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, il peut être nécessaire de contacter un service après-vente.

Comment nettoyer et entretenir ma METABO PWE 11100 ?

Après chaque utilisation, nettoyez le boîtier et les grilles d'aération à l'aide d'un chiffon sec. Évitez l'utilisation de produits chimiques agressifs. Vérifiez régulièrement l'état du câble d'alimentation et des accessoires.

Quelle est la puissance de la METABO PWE 11100 ?

La METABO PWE 11100 a une puissance de 1100 watts, ce qui permet un polissage efficace.

Puis-je utiliser la polisseuse sur des surfaces délicates ?

Oui, mais il est conseillé d'utiliser un disque de polissage adapté et de régler la vitesse de la polisseuse à un niveau bas pour éviter d'endommager la surface.

Quel est le poids de la METABO PWE 11100 ?

La METABO PWE 11100 pèse environ 2,5 kg, ce qui la rend relativement légère et facile à manipuler.

Comment régler la vitesse de la METABO PWE 11100 ?

La METABO PWE 11100 dispose d'un variateur de vitesse. Tournez le bouton de réglage de la vitesse situé sur le boîtier pour choisir la vitesse appropriée à votre application.

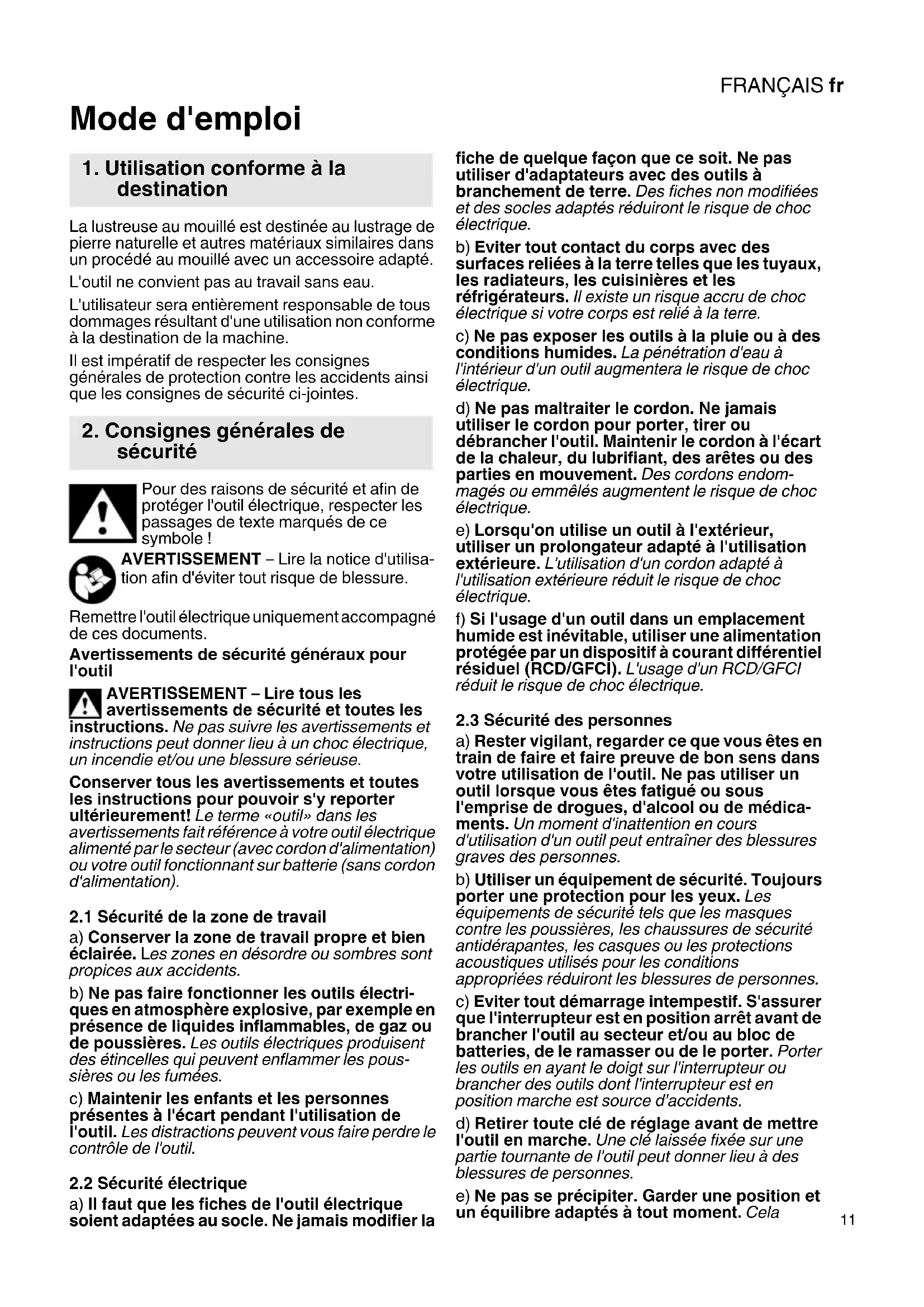

MODE D'EMPLOI PWE 11100 METABO

Mode d'emploi La lustreuse au mouillé est destinée au lustrage de pierre naturelle et autres matériaux similaires dans un procédé au mouillé avec un accessoire adapté. L'outil ne convient pas au travail sans eau. L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de la machine. Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. Remettre l'outil électrique uniquement accompagné de ces documents. Avertissements de sécurité généraux pour l'outil AVERTISSEMENT – Lire tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement! Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).

2.1 Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électri- ques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les pous- sières ou les fumées. c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2.2 Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique. b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endom- magés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'usage d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD/GFCI). L'usage d'un RCD/GFCI réduit le risque de choc électrique.

2.3 Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médica- ments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes. c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela

1. Utilisation conforme à la

2. Consignes générales de

permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

2.4 Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer. c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

2.5 Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

3.1 Avertissements de sécurité communs

pour les opérations de meulage, de ponçage, de brossage métallique, de lustrage ou de tronçonnage par meule abrasive : a) Cet outil électrique est destiné à fonctionner comme lustreuse. Lire toutes les mises en garde de sécurité , les instructions, les illustrations et les spécifications fournies avec cet outil électrique. Le fait de ne pas suivre toutes les instructions données ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure grave. b) Cet outil électrique n'est pas adapté au meulage, au ponçage, à l'utilisation d'une brosse métallique ni au tronçonnage par meule abrasive. Les opérations pour lesquelles l’outil électrique n’a pas été conçu peuvent provoquer un danger et causer un accident corporel. c) Ne pas utiliser d’accessoires non conçus spécifiquement et recommandés par le fabricant d’outils. Le simple fait que l’accessoire puisse être fixé à votre outil électrique ne garantit pas un fonctionnement en toute sécurité. d) La vitesse assignée de l’accessoire doit être au moins égale à la vitesse maximale indiquée sur l’outil électrique. Les accessoires fonctionnant plus vite que leur vitesse assignée peuvent se rompre et voler en éclat. e) Le diamètre extérieur et l’épaisseur de votre accessoire doivent se situer dans le cadre des caractéristiques de capacité de votre outil électrique. Les accessoires dimensionnés de façon incorrecte ne peuvent pas être protégés ou commandés de manière appropriée. f) Les accessoires avec insert fileté doivent être adaptés avec précision à la broche porte- meule de l'outil électrique. Dans le cas d'accessoires fixés au moyen de brides, le perçage de fixation doit être adapté avec précision à la forme de la bride. Les accessoires qui ne s'adaptent pas avec précision au dispositif de fixation fonctionnent de façon irrégulière, vibrent excessivement et peuvent conduire à une perte de contrôle. g) Ne pas utiliser d’accessoire endommagé. Avant chaque utilisation examiner les accessoires comme les meules abrasives pour détecter la présence éventuelle d'ébréchures et de fissures, les patins d’appui pour détecter des traces éventuelles de fissures, de déchirure ou d’usure excessive, ainsi que les brosses métalliques pour détecter des fils desserrés ou fissurés. Si l’outil électrique ou l’accessoire a subi une chute, examiner les dommages éventuels ou installer un accessoire non endommagé. Après examen et installation d’un accessoire, placez-vous ainsi que les personnes présentes à distance du plan de l’accessoire rotatif et faire marcher l’outil électrique à vitesse maximale à vide

3. Consignes de sécurité

particulièresFRANÇAIS fr

pendant 1 min. Les accessoires endommagés seront normalement détruits pendant cette période d’essai. h) Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protections auditives, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le respirateur doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition.

i) Maintenir les personnes présentes à une

distance de sécurité par rapport à la zone de travail. Toute personne entrant dans la zone de travail doit porter un équipement de protection individuelle. Des fragments de pièce à usiner ou d’un accessoire cassé peuvent être projetés et provoquer des blessures en dehors de la zone immédiate d’opération. j) Tenir l’outil uniquement par les surfaces de préhension isolantes, pendant les opérations au cours desquelles l’accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact de l’accessoire coupant avec un fil «sous tension» peut également mettre «sous tension» les parties métalliques exposées de l’outil électrique et provoquer un choc électrique sur l’opérateur. k) Placer le câble éloigné de l’accessoire de rotation. En cas de perte de contrôle, le câble peut être coupé ou subir un accroc et votre main ou votre bras peut être tiré dans l’accessoire de rotation. l) Ne jamais reposer l’outil électrique avant que l’accessoire n’ait atteint un arrêt complet. L’accessoire de rotation peut agripper la surface et arracher l’outil électrique hors de votre contrôle. m) Ne pas faire fonctionner l’outil électrique en le portant sur le côté. Un contact accidentel avec l’accessoire de rotation pourrait accrocher vos vêtements et attirer l’accessoire sur vous. n) Nettoyer régulièrement les orifices d’aération de l’outil électrique. Le ventilateur du moteur attirera la poussière à l’intérieur du boîtier et une accumulation excessive de poudre de métal peut provoquer des dangers électriques. o) Ne pas faire fonctionner l’outil électrique à proximité de matériaux inflammables. Des étincelles pourraient enflammer ces matériaux.

3.2 Rebonds et mises en garde

correspondantes Le rebond est une réaction soudaine au pincement ou à l’accrochage d’une meule, d’un patin d’appui, d’une brosse ou de tout autre accessoire. Le pincement ou l’accrochage provoque un blocage rapide de l’accessoire en rotation qui, à son tour, contraint l’outil électrique hors de contrôle dans le sens opposé de rotation de l’accessoire au point du grippage. Par exemple, si une meule est accrochée ou pincée par la pièce à usiner, le bord de la meule qui entre dans le point de pincement peut creuser la surface du matériau, provoquant des sauts ou l’expulsion de la meule. La meule peut sauter en direction de l’opérateur ou encore en s’en éloignant, selon le sens du mouvement de la meule au point de pincement. Les meules peuvent également se rompre dans ces conditions. Le rebond résulte d’un mauvais usage de l’outil et/ ou de procédures ou de conditions de fonctionnement incorrectes et peut être évité en prenant les précautions appropriées spécifiées ci- dessous. a) Maintenir fermement l’outil électrique et placer le corps et les bras de manière à pouvoir résister aux forces de rebond. Toujours utiliser une poignée auxiliaire, le cas échéant, pour une maîtrise maximale du rebond ou de la réaction de couple au cours du démarrage. L’utilisateur peut maîtriser les couples de réaction ou les forces de rebond, si les précautions qui s’imposent sont prises. b) Ne jamais placer votre main à proximité de l’accessoire en rotation. L’accessoire peut effectuer un rebond sur votre main.

Ne pas se placer dans la zone où l’outil électrique se déplacera en cas de rebond. Le rebond pousse l’outil dans le sens opposé au mouvement de la meule au point d’accrochage. d) Apporter un soin particulier lors de travaux dans les coins, les arêtes vives etc. Eviter les rebondissements et les accrochages de l’accessoire. Les coins, les arêtes vives ou les rebondissements ont tendance à accrocher l’accessoire en rotation et à provoquer une perte de contrôle ou un rebond. e) Ne pas fixer de chaîne coupante, de lame de sculpture sur bois, de chaîne coupante ni de lame de scie dentée. De telles lames provoquent des rebonds fréquents et des pertes de contrôle.

3.3 Mises en garde de sécurité spécifiques

aux opérations de lustrage : Ne laisser aucune pièce détachée du bonnet de polissage, particulièrement les cordons d'attache. Ranger ou couper les cordons d'attache. Les cordons d'attache lâches, entraînés dans une rotation peuvent attraper les doigts ou se coincer dans une pièce à usiner.

3.4 Autres consignes de sécurité :

Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné. Utiliser des intercalaires souples s'ils ont été fournis avec l'accessoire de meulage et que leur utilisation s'impose. Respecter les indications de l'outil ou du fabricant d'accessoires !FRANÇAISfr

Les accessoires doivent être conservés et manipulés avec soin, conformément aux instructions du fabricant. Contrôlez que les accessoires ont bien été montés conformément aux instructions du fabricant. L'accessoire continue de tourner après l'arrêt électrique de la machine. La pièce à usiner doit être fermement fixée de sorte à ne pas glisser, par exemple à l'aide de dispositifs de serrage. Les pièces à usiner de grande taille doivent être suffisamment soutenues. Si les outils de travail sont utilisés avec un insert fileté, l'extrémité du mandrin ne doit pas toucher le fond perforé de l'outil de meulage. S'assurer que le filetage de l'accessoire soit suffisamment long pour accueillir le mandrin dans sa longueur. Le filetage de l'accessoire doit s'adapter au filetage du mandrin. Voir la longueur et le filetage du mandrin à la page 3 au chapitre 12. Caractéristiques techniques. Toujours porter des lunettes de protection. Lors de l'utilisation, une fine couche de poussière peut se déposer à l'intérieur de la machine. Il se peut alors qu'il y ait un transfert d'énergie électrique sur le corps de machine. Ainsi, par moment il pourra y avoir un risque d'électrocution. Pour cette raison, il est impératif de nettoyer la machine régulièrement, fréquemment et soigneusement, en soufflant de l'air comprimé à travers les fentes d'aération à l'arrière pendant que la machine tourne. Veiller à bien maintenir la machine pendant ce temps. Si le travail à effectuer génère de la poussière, veiller à ce que les orifices d'aération soient dégagés. S'il devient nécessaire d'enlever la poussière, déconnecter tout d'abord l'outil électrique du secteur (à l'aide d'objets non métalliques) et éviter d'endommager des pièces internes. Ne jamais utiliser d'élément endommagé, présentant des faux-ronds ou vibrations. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'outil de travail ou de maintenance. Eviter les démarrages intempestifs : la gâchette doit toujours être déverrouillée lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Débrayage de sécurité Metabo S-automatic. En cas de déclenchement du débrayage de sécurité, arrêtez immédiatement la machine ! Une poignée supplémentaire endommagée ou craquelée doit être remplacée. Ne pas utiliser la machine si la poignée supplémentaire est défectueuse. Avertissements additionnels : Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques :

• Le plomb des peintures à base de plomb,

• La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome du bois d’œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Symboles sur l'outil: ......... Construction de classe II V............. volts A............. ampères Hz........... hertz .../min ..... révolutions par minute ~............. courant alternatif ............ courant alternatif / courant continu n ............. vitesse à vide Les mentions "C" et "US" ajoutées au label CSA signifient qu'il s'agit d'un produit conforme aux normes CSA et ANSI/UL, applicables pour un emploi du produit respective- ment au Canada et aux Etats-Unis. Voir page 2. 1 Robinet d'arrêt 2 Embout de raccordement 3 Flexible d'eau (1/2“) avec raccord rapide à fermeture automatique du commerce 4 GFCI (disjoncteur-détecteur de fuites à la terre) 5 Bouton TEST 6 Bouton RESET 7 Voyant de contrôle 8 Broche 9 Poignée supplémentaire 10 Capuchon avant (amovible) 11 Bouton de blocage du mandrin 12 Interrupteur coulissant sur Marche/arrêt 13 Témoin électronique 14 Alésage fileté dans le boîtier du moteur 15 Vis papillon 16 Disques d'arrêt 17 Disque de lustrage (avec bande velcro) * 18 Plateau à poncer (avec bande velcro) * 19 Molette de réglage de la vitesse

• suivant version/non compris dans la fourniture AVERTISSEMENT

4. Vue d'ensembleFRANÇAIS fr

5.1 Placement de la poignée supplémentaire

Travailler uniquement si la poignée supplémentaire (9) est mise en place ! Placer la poignée supplémentaire tel qu'indiqué (voir l'illustration A, page 2). - Placer les disques d'arrêt (16) à gauche et à droite sur le boîtier du moteur. - Apposer la poignée supplémentaire (9) sur le boîtier du moteur. - Insérer les vis papillon (15) à gauche et à droite dans la poignée supplémentaire (9) et les serrer légèrement. - Régler l'angle souhaité pour la poignée supplémentaire (9). - Serrer fermement à la main les vis papillon (15) à gauche et à droite.

5.2 Raccordement électrique

Avant la mise en service, vérifier que la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Brancher l'outil uniquement sur des prises mises à la terre conformément aux normes. Contrôler régulièrement le cordon d'alimentation et la fiche mâle de l'outil électrique. En cas de détérioration, le faire remplacer par un technicien du service client Metabo. Si le travail nécessite l'emploi d'un cordon prolongateur, en utiliser un comportant trois fils (son fil de terre devant être bien raccordé au contact de terre de la prise de courant et à celui de la fiche). Pour tout travail à l'air libre, utiliser uniquement les cordons prolongateurs prévus à cet effet et portant les indications correspondantes. Contrôler régulièrement les câbles prolongateurs. En cas de détérioration, les remplacer. Les câbles prolongateurs doivent être adaptés à l'absorption de puissance de l'outil électrique (voir caractéristiques techniques). Lors de l'utilisation d'un tambour porte-câble, toujours dérouler le câble entièrement.

disjoncteur-détecteur de fuites à la terre) L'outil ne doit être utilisé qu'en association avec le GFCI (4) fourni. Avant toute utilisation de l'outil, contrôler le GFCI (4) tel que décrit. - Brancher l'outil sur le secteur. Le voyant de contrôle (7) s'allume. - Appuyer sur le bouton TEST (5). Le voyant de contrôle (7) devrait s'éteindre. - Appuyer de nouveau sur le bouton RESET (6) pour utiliser l'outil. Si le bouton TEST (5) est activé, mais que le voyant de contrôle (7) ne s'éteint pas, ne surtout pas utiliser l'outil ! Confier l'outil à un électricien ! Ne pas utiliser le GFCI pour mettre l'outil en marche/ à l'arrêt.

Voir figure b, page 2 Position A = robinet d'arrêt (1) fermé Position B = robinet d'arrêt (1) ouvert

5.5 Raccordement d'eau

Contrôler régulièrement le fonctionnement du robinet d'arrêt, des flexibles, des joints et des raccords. Utiliser exclusivement une conduite d'eau propre. La pression de l'eau ne doit pas dépasser 6 bar. Utiliser uniquement un outil correctement raccordé à l'alimentation en eau. Eviter que de l'eau ne soit projetée sur la machine et sur les personnes se trouvant dans la zone de travail. Toujours tenir l'outil de sorte à éviter que de l'eau ne soit projetée à l'intérieur de l'outil et sur les composants électriques. - S'assurer que le robinet d'arrêt (1) est fermé. - S'assurer que le robinet de l'alimentation en eau est fermé. - Introduire un flexible à eau (1/2“) muni d'un raccord rapide à fermeture automatique du commerce sur l'embout de raccordement (2) jusqu'à enclenchement. - Ouvrir le robinet de l'alimentation en eau. Pour retirer le flexible à eau, commencer par fermer le robinet, puis ouvrir le robinet d'arrêt (1) pour laisser s'échapper la pression. Lors du retrait du flexible à eau, veiller à ce que l'eau ne s'écoule pas dans l'outil. Fermer le robinet d'arrêt (1).

5.6 Montage / démontage de l'accessoire

N'enfoncer le bouton de blocage de la broche (11) qu'à condition que la broche soit à l'arrêt. Montage : - Enfoncer le bouton de blocage du mandrin (11) et (8) tourner le mandrin à la main jusqu'à ce que le bouton de blocage du mandrin entre dans son cran. - Visser le plateau à poncer (18) (avec bande Velcro) à la main dans le sens des aiguilles d'une montre - Apposer simplement le disque de lustrage (17) (avec bande Velcro). Le disque de lustrage (17) et le plateau à poncer (18) doivent correspondre exactement. Retrait

- Enfoncer le bouton de blocage de la broche (11)

5. Assemblage, mise en service

- Dévisser le plateau à poncer (18) à la main dans le sens inverse des aiguilles d'une montre (le cas échéant, utiliser une clé plate sur le plateau à poncer).

6.1 Réglage de la vitesse

• La molette (19) permet de présélectionner la vitesse en continu. Les positions 1-6 correspondent approximativement aux régimes à vide suivants : 1 p. 1750
• / min 4 p. 4050
• / min 2 p. 2700
• / min 5 p. 4800
• / min 3 p. 3500
• / min 6 / min Le système électronique VTC permet d'adapter le fonctionnement au matériau, avec une vitesse quasiment constante même en charge. p. 5400

Mettre la machine sous tension avant de la positionner sur la pièce à usiner. Veiller à éviter que la machine aspire des poussières et copeaux supplémentaires. Lors de la mise en route et de l'arrêt de la machine, la tenir loin des dépôts de poussière. Après l'avoir arrêtée, ne poser la machine qu'une fois que le moteur a cessé de tourner. Éviter les démarrages intempestifs : l'outil doit toujours être arrêté lorsque l'on retire le connecteur de la prise ou après une coupure de courant. Lorsque l'outil est en position de marche continue, il continue de tourner s'il échappe des mains. Afin d'éviter tout comportement inattendu de l'outil, le tenir avec les deux mains au niveau des poignées, veiller à un bon équilibre et travailler de manière concentrée. Marche : Pousser l'interrupteur coulissant (12). Pour un fonctionnement en continu, le basculer vers l'arrière jusqu'au cran. Arrêt : Appuyer sur l'arrière de l'interrupteur coulissant (12), puis relâcher.

6.3 Consignes pour le travail

Commencer le travail : - Connecter le raccordement d'eau (voir chapitre 5.5) - Tester le GFCI (voir chapitre 5.3) - Ouvrir le robinet d'arrêt (1), l'eau s'écoule de la broche (8). - Si nécessaire, régler la vitesse, mettre l'outil en marche.

Placer l'accessoire sur la pièce à usiner

- Exercer une pression modérée sur l'outil et le glisser sur la surface à usiner. Terminer le travail : - Relever l'accessoire de la pièce à usiner. - Eteindre l'outil et attendre qu'il s'immobilise. - Fermer le robinet d'arrêt (1). - Déposer l'outil. Le voyant de contrôle (7) ne s'est pas éteint à la pression du bouton TEST (5). Retirer la prise d’alimentation. Ne pas utiliser l'outil ! Confier l'outil à un électricien ! Le GFCI (4) arrête l'outil au démarrage. Retirer la prise d’alimentation. Ne pas utiliser l'outil ! Confier l'outil à un électricien ! Le témoin électronique (13) s'allume et la vitesse en charge diminue. Le bobinage chauffe trop ! Laisser fonctionner la machine à vide jusqu'à ce que le témoin électronique s'éteigne. Nettoyage du moteur : Nettoyer la machine régulièrement, fréquemment et soigneusement, en soufflant de l'air comprimé à travers les fentes d'aération à l'arrière. Veiller à bien maintenir la machine pendant ce temps. Utiliser uniquement des accessoires Metabo. Utiliser exclusivement des accessoires, qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Voir page 4. A Disques de polissage au diamant B Plateau à poncer avec bande velcro Voir programme complet des accessoires sur www.metabo.com ou dans le catalogue principal. Les travaux de réparation sur les outils électriques ne peuvent être effectués que par un spécialiste ! Les prises et les câbles secteur (incl. le GFCI) ne doivent être remplacés que par Metabo ou le service client Metabo. Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivre les règlementations nationales concernant l'élimination dans le respect de l'environnement et le recyclage des machines, emballages et accessoires. Commentaires sur les indications de la page 3 . Sous réserve de modifications allant dans le sens du progrès technique.

11. Protection de l'environnement

12. Caractéristiques techniquesFRANÇAIS fr

max =Diamètre maximal du plateau à poncer

t, max =Couple maximal M =Filetage du mandrin l =Longueur du mandrin porte-meule n* =Vitesse à vide (vitesse max.)

=Puissance débitée m =Poids sans cordon d'alimentation Porter un casque antibruit !

• Les perturbations haute fréquence de forte énergie peuvent provoquer des variations de vitesse de rotation allant jusqu'à 20%. Celles-ci se s'affaiblissent cependant à chaque perturbation. Outil de la classe de protection II Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).ESPAÑOLes
