Caractéristique	Détails
Type de produit	Ponceuse
Puissance	150 W
Vitesse à vide	4000 - 12000 tr/min
Diamètre du plateau	125 mm
Poids	1.4 kg
Type d'alimentation	Électrique
Utilisation	Idéale pour le ponçage de surfaces en bois, métal et plastique
Maintenance	Nettoyer régulièrement le filtre à poussière et vérifier l'état des abrasifs
Sécurité	Utiliser des lunettes de protection et un masque anti-poussière lors de l'utilisation
Accessoires inclus	1 plateau de ponçage, 5 abrasifs
Garantie	2 ans

FOIRE AUX QUESTIONS - SXE 1505.0 BL METABO

Comment changer le papier abrasif sur la METABO SXE 1505.0 BL ?

Pour changer le papier abrasif, éteignez la ponceuse et débranchez-la. Retirez le papier usé en le tirant doucement hors des fixations. Alignez le nouveau papier abrasif sur les fixations et appuyez fermement pour le fixer en place.

Quelle est la puissance de la METABO SXE 1505.0 BL ?

La METABO SXE 1505.0 BL dispose d'une puissance de 150 W.

La ponceuse fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation d'une ponceuse. Cependant, si le bruit est excessif ou s'accompagne de vibrations inhabituelles, il est conseillé de faire vérifier l'appareil par un professionnel.

Comment régler la vitesse de la METABO SXE 1505.0 BL ?

La vitesse de la METABO SXE 1505.0 BL peut être réglée à l'aide du variateur de vitesse situé sur l'appareil. Tournez le bouton pour augmenter ou diminuer la vitesse selon vos besoins.

Est-ce que la METABO SXE 1505.0 BL a un système d'aspiration de la poussière ?

Oui, la METABO SXE 1505.0 BL est équipée d'un système d'aspiration de la poussière intégré. Assurez-vous que le sac à poussière est bien fixé pour un fonctionnement optimal.

Quel type de papier abrasif dois-je utiliser avec la METABO SXE 1505.0 BL ?

Il est recommandé d'utiliser du papier abrasif compatible avec la taille et le type de fixation de la ponceuse. Consultez le manuel d'utilisation pour les spécifications exactes.

Que faire si la ponceuse ne démarre pas ?

Si la ponceuse ne démarre pas, vérifiez qu'elle est correctement branchée et que l'interrupteur est en position 'on'. Si le problème persiste, il peut s'agir d'un défaut électrique et il est recommandé de contacter un service après-vente.

Comment nettoyer ma METABO SXE 1505.0 BL ?

Pour nettoyer la ponceuse, débranchez-la et utilisez un chiffon sec pour enlever la poussière et les débris. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Quelle est la garantie de la METABO SXE 1505.0 BL ?

La METABO SXE 1505.0 BL est généralement fournie avec une garantie de 3 ans. Veuillez consulter votre manuel d'utilisation pour les détails spécifiques de la garantie.

MODE D'EMPLOI SXE 1505.0 BL METABO

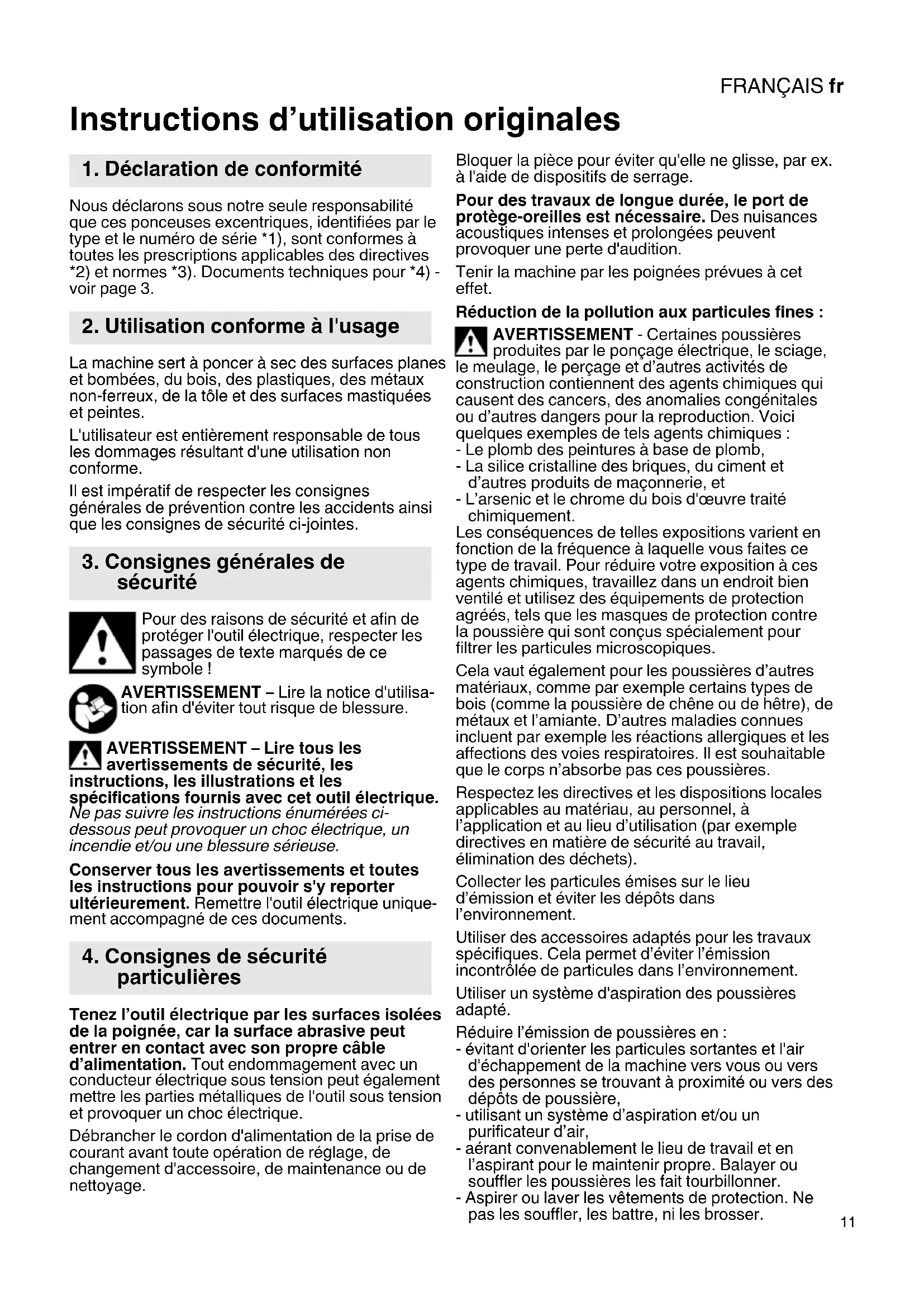

Instructions d’utilisation originales Nous déclarons sous notre seule responsabilité que ces ponceuses excentriques, identifiées par le type et le numéro de série *1), sont conformes à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. La machine sert à poncer à sec des surfaces planes et bombées, du bois, des plastiques, des métaux non-ferreux, de la tôle et des surfaces mastiquées et peintes. L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci- dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Remettre l'outil électrique unique- ment accompagné de ces documents. Tenez l’outil électrique par les surfaces isolées de la poignée, car la surface abrasive peut entrer en contact avec son propre câble d’alimentation. Tout endommagement avec un conducteur électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Débrancher le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Bloquer la pièce pour éviter qu'elle ne glisse, par ex. à l'aide de dispositifs de serrage. Pour des travaux de longue durée, le port de protège-oreilles est nécessaire. Des nuisances acoustiques intenses et prolongées peuvent provoquer une perte d'audition. Tenir la machine par les poignées prévues à cet effet. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et - L’arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d’autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de métaux et l’amiante. D’autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n’absorbe pas ces poussières. Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets). Collecter les particules émises sur le lieu d’émission et éviter les dépôts dans l’environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d’éviter l’émission incontrôlée de particules dans l’environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d’aspiration et/ou un purificateur d’air, - aérant convenablement le lieu de travail et en l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser.

1. Déclaration de conformité

2. Utilisation conforme à l'usage

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

Voir page 2. 1 Levier 2 Poignée 3 Témoin électronique 4 Bouton marche/arrêt 5 Bouton pour augmenter la vitesse de rotation 6 Bouton pour réduire la vitesse de rotation 7 Câble d'alimentation 8 Arrêt du câble d’alimentation 9 Manchon d'aspiration 10 Plateau à poncer 11 Feuille abrasive 12 Clé à fourche 13 Anneau de freinage pour le frein du plateau à poncer Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Brancher l'outil uniquement sur des prises mises à la terre conformément aux normes. Toujours monter un interrupteur de protection contre les courants de court-circuit sensible à tous les courants type B (RCD) avec un courant de déclenchement max. de 30 mA en amont. Si le travail nécessite l'emploi d'un cordon prolongateur, en utiliser un comportant trois fils (son fil de terre devant être bien raccordé au contact de terre de la prise de courant et à celui de la fiche).

6.1 Mise en place de la feuille abrasive

Mise en place et retrait facile grâce à la fixation velcro. Appuyer simplement la feuille abrasive de manière à ce que les trous de la feuille abrasive (11) et du plateau à poncer (10) coïncident.

6.2 Raccorder l’aspiration de poussière

Pour obtenir la meilleure puissance d'aspiration, placer simplement la feuille abrasive de manière à ce que les trous de la feuille abrasive (11) et du plateau à poncer (10) coïncident. Branchez un aspirateur adéquat au manchon d'aspiration (9).

6.3 Brancher le câble d’alimentation sur

l’appareil Raccordement : enfoncer le câble d'alimentation (7) jusqu'à la butée. L’arrêt du câble d’alimentation s’enclenche. Retrait : appuyer sur l’arrêt du câble d’alimentation (8) et retirer le câble d'alimentation (7). Connecter le câble d’alimentation à une prise raccordée à la terre.

7.1 Marche/arrêt, réglage de la vitesse

Activer la machine en appuyant sur le bouton marche/arrêt (4). Le témoin électronique (3) s’allume en vert. La machine peut uniquement être mise en service en abaissant le levier (1). La machine comporte 2 modes de fonctionnement pour régler la vitesse de rotation. Pour changer le mode de fonctionnement, appuyer simultanément sur le bouton (5) et le bouton (6). Mode de fonctionnement 1 : La vitesse de rotation peut être contrôlée de façon linéaire en modifiant la position du levier (1). Mode de fonctionnement 2 : En appuyant sur les touches (5) ou (6) la vitesse de rotation max. est augmentée / réduite de 1000 min

(rpm). Ceci est également possible pendant le fonctionnement. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique. Désactiver la machine en appuyant sur le bouton marche/arrêt (4) une fois le ponçage terminé.

7.2 Consignes pour le travail

Mettre le plateau à poncer (10) en contact avec la pièce à usiner et activer ensuite la machine. Pour terminer le ponçage, soulever le plateau à poncer (10) de la pièce à usiner et désactiver ensuite la machine. Vous évitez ainsi que la surface ne soit rayée à cause de la vitesse trop élevée de la ponceuse. Débranchez le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage. Vérifier régulièrement l’usure de l’appareil, du plateau à poncer, du câble d'alimentation et des raccordements. Nettoyer la machine régulièrement, fréquemment et soigneusement. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Si nécessaire, nettoyer le plateau à poncer avec la fixation velcro (aspirer la poussière). Cela permet d'allonger la durée de vie du revêtement velcro. Remplacer le plateau à poncer usagé

1. Insérer la clé à fourche (12) entre le plateau à

poncer (10) et la bague de freinage (13) et arrêter la broche.

2. Tourner le plateau à poncer (10) dans le sens

inverse des aiguilles d'une montre (vue de dessous) pour le retirer.

3. Monter le nouveau plateau à poncer (réf. : :

6.30259000) systématiquement avec les rondelles prémontées fournies.

4. Retirer la clé à fourche (12).

Remplacer le frein du plateau à poncer / l'anneau de freinage. Si au bout d'un certain temps, la vitesse à vide du plateau à poncer augmente, l'anneau de freinage (13) est usé et doit être remplacé. Remarque : si on ponce un matériau abrasif (par ex. plâtre etc.), l'anneau de freinage s'use forcément plus vite. Remarque : une puissance d’aspiration trop élevée de votre aspirateur peut entraîner un dysfonctionnement du frein du plateau à poncer.

1. Retirer le plateau à poncer (10) tel que décrit ci-

2. Retirer l’ancienne bague de freinage (13) de son

encoche et la remplacer par une nouvelle bague de freinage (réf. : 344113630).

3. Remettre le plateau à poncer (10) en place, tel

que décrit ci-dessus.

• Le témoin électronique (3) clignote alternativement en rouge et en vert : La machine est raccordée sur une prise avec une mauvaise tension. Avant la mise en service, comparer si la tension secteur indiquée sur la plaque signalétique correspond aux caractéristiques du réseau de courant.

• Le témoin électronique (3) ne s’allume pas lorsque la machine est activée : Le câble d'alimentation (7) n’est pas branché correctement sur la machine ou la prise. Brancher correctement la machine.

• Protection contre la surcharge : le témoin électronique (3) s’allume en rouge et la vitesse de rotation de la machine est réduite à 4000 min

(rpm) pendant le processus de ponçage : La température dans la machine est trop élevée. La pression sur la machine est trop élevée pendant une période prolongée. Exercer moins de pression sur la machine pendant quelques temps, la vitesse de rotation de la machine augmentera alors à nouveau.

• Protection contre la surcharge : le témoin électronique (3) s'allume en rouge et la vitesse de rotation de la machine est réduite lentement : La pression sur la machine est trop élevée pendant une brève période. Exercer moins de pression sur la machine, le témoin LED (3) s’allume alors automatiquement à nouveau en vert.

• Désactivation électronique de sécurité :

témoin électronique (3) s’allume en rouge et la machine s’arrête : La machine est en mode de sécurité à cause de la température trop élevée. Attendre que la machine refroidisse et que le témoin électronique s’éteigne.

• Le frein du plateau à poncer ne fonctionne pas : Bague de freinage usée (13) ou palier de broche endommagé. Vérifier la bague de freinage (13) et la remplacer le cas échéant (voir chapitre 8.). Faire remplacer un palier de broche défectueux (voir chapitre 11.). Utiliser uniquement des accessoires originaux Metabo Remarque : les accessoires Metabo sont adaptés au revêtement velcro. Cela garantit une longévité élevée du revêtement velcro. Utilisez exclusivement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Gamme d'accessoires complète, voir www.metabo.com ou catalogue. Les travaux de réparation sur les outils élec- triques doivent uniquement être effectués par des électriciens ! Un câble d’alimentation défectueux peut uniquement être remplacé par un câble d’alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo. Pour toute réparation sur un outil Metabo, veuillez contacter votre agence Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces de rechange peuvent être téléchargées sur le site Internet www.metabo.com. Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Les matériaux d’emballage doivent être mis au rebut selon les directives locales, conformément à leur marquage. Vous trouverez de plus amples informations à ce sujet sur www.metabo.com dans la rubrique Service. Uniquement pour les pays de l'UE : ne pas jeter les appareils électriques dans les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la

12. Protection de l'environnementFRANÇAISfr

législation nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques. D=Diamètre du plateau à poncer

=vitesse en marche à vide

=vitesse en charge nominale S =diamètre du cercle d'oscillation m =poids sans câble d'alimentation Valeurs de mesure calculées selon EN 62841. ~ courant alternatif Outil de la classe de protection II Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenir compte des pauses de travail et des phases de sollicitation moindres. Définir des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeur totale de vibration (somme des vecteurs des trois directions) définie selon la norme EN 62841 :

h, DS =Valeur d’émission de vibrations (meulage de surfaces)

h,DS =incertitude (vibration) Niveaux sonores types A évalués :

=niveau de pression acoustique

=niveau de puissance acoustique

=incertitude Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A). Porter des protège-oreilles !
