HASZNÁLATI ÚTMUTATÓ SXE 1505.0 BL METABO

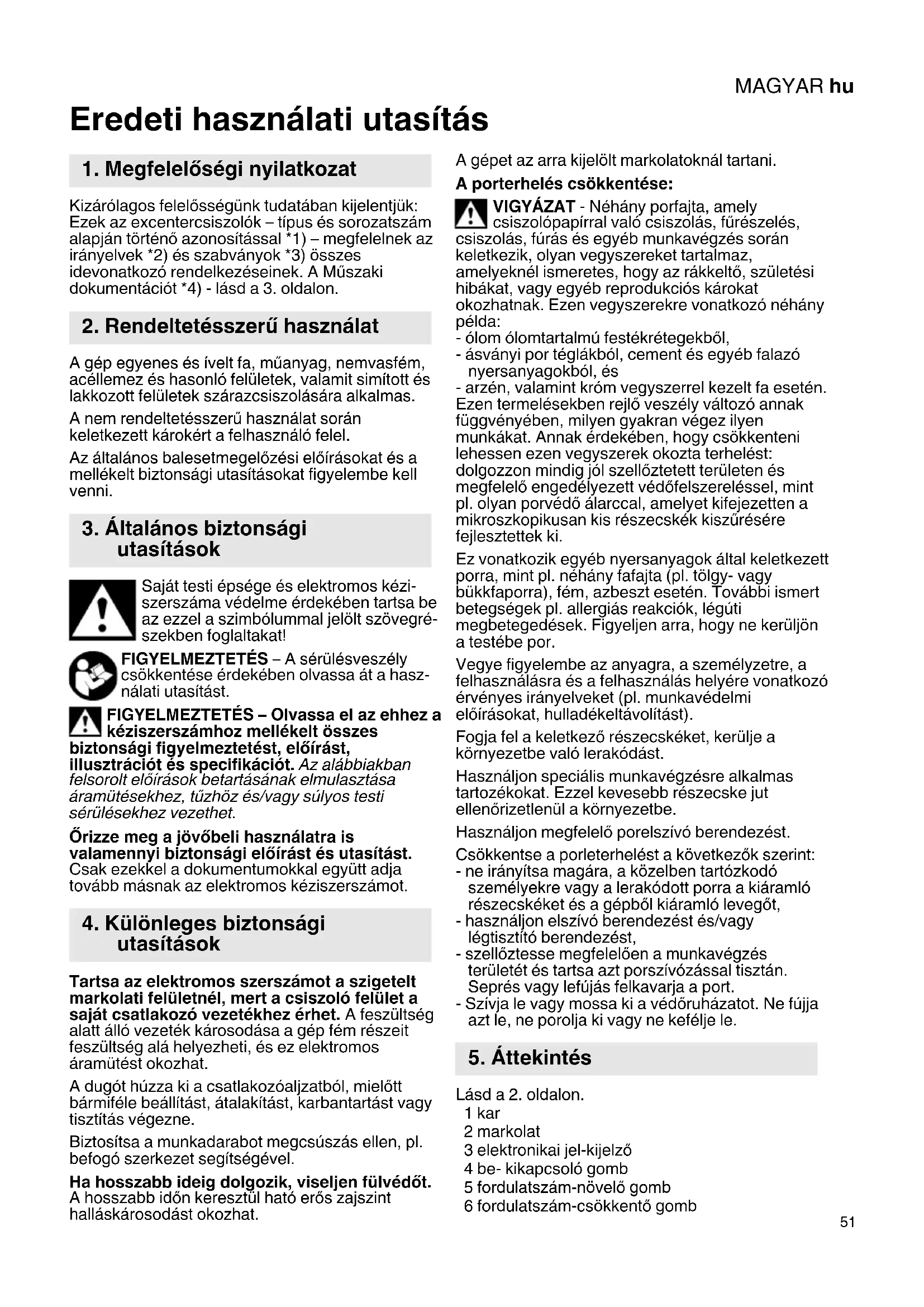

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az excentercsiszolók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. A gép egyenes és ívelt fa, műanyag, nemvasfém, acéllemez és hasonló felületek, valamit simított és lakkozott felületek szárazcsiszolására alkalmas. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Tartsa az elektromos szerszámot a szigetelt markolati felületnél, mert a csiszoló felület a saját csatlakozó vezetékhez érhet. A feszültség alatt álló vezeték károsodása a gép fém részeit feszültség alá helyezheti, és ez elektromos áramütést okozhat. A dugót húzza ki a csatlakozóaljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítás végezne. Biztosítsa a munkadarabot megcsúszás ellen, pl. befogó szerkezet segítségével. Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat. A gépet az arra kijelölt markolatoknál tartani. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, - szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le. Lásd a 2. oldalon. 1 kar 2 markolat 3 elektronikai jel-kijelző 4 be- kikapcsoló gomb 5 fordulatszám-növelő gomb 6 fordulatszám-csökkentő gomb

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

5. ÁttekintésMAGYARhu

7 hálózati vezeték 8 hálózati vezeték reteszelés 9 elszívócsonk 10 alátéttányér 11 csiszolólap 12 villáskulcs 13 az alátéttányérfék fékgyűrűje Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. A gépet csak az előírások szerint földelt csatlakozóaljzathoz szabad csatlakoztatni. Kapcsoljon elé mindig egy max. 30 mA-es kiváltó árammal ellátott, B-típusú (RCD) univerzálisan áramérzékeny Fi-védőkapcsolót. Ha hosszabbító vezeték használata szükséges, akkor az háromeres(és védővezetéke kifogástalan vezető, a csatlakozóaljzat és a dugós csatlakozó védőérintkezőjével összekötött) kell legyen.

6.1 Csiszolólap felhelyezése

Egyszerű felhelyezés és levétel a tépőzárnak köszönhetően. Helyezze fel egyszerűen úgy a csiszolólapot, hogy a csiszolólap (11) és az alátéttányér (10) furatai egy síkba essenek.

6.2 A porelszívás csatlakoztatása

Az optimális porelszívási teljesítmény elérése érdekében helyezze fel úgy a csiszolólapot, hogy a csiszolólap (11) és az alátéttányér (10) furatai egy síkba essenek. Csatlakoztasson az elszívócsonkra (9) egy megfelelő elszívó berendezést.

6.3 A hálózati vezeték felhelyezése a

készülékre Felhelyezés: Csatlakoztassa a hálózati vezetéket (7) ütközésig. A hálózati vezeték reteszelése bekattan. Levétel: Nyomja meg a hálózati vezeték reteszelését (8) és húzza ki a hálózati vezetéket (7). Csatlakoztassa a hálózati vezetéket egy földelt csatlakozó aljzatba.

7.1 Be- és kikapcsolás, a fordulatszám

beállítása Kapcsolja be a gépet a be-/ kikapcsoló gomb (4) megnyomásával. Az elektronikus jel kijelzője (3) zölden világít. A gép ezután a kar lenyomásával (1) üzembe helyezhető. A gép 2 üzemmóddal rendelkezik a fordulatszám bekapcsolásához. Az üzemmódok váltásához nyomja le egyszerre a (5) gombot és a (6) gombot.

A karállás (1) megváltoztatásával a fordulatszám egyenesen irányítható.

A (5) vagy a (6) gombok lenyomása növeli / csökkenti a max. fordulatszámot 1000 min

(rpm)- mal. Ezt működés közben is elvégezheti. Az optimális beállítás gyakorlati próbával ellenőrizhető a legjobban. A csiszolási folyamat után kapcsolja ki a gépet a be- / kikapcsoló gomb (4) megnyomásával.

7.2 Munkavégzésre vonatkozó utasítások

Először állítsa be úgy az alátéttányért (10), hogy az hozzáérjen a munkadarabhoz és csak ezután kapcsolja be a gépet. A csiszolási folyamat befejezése után először emelje le az alátéttányért (10) a munkadarabról, és csak ezután kapcsolja ki a gépet. Ezzel megakadályozhatja, hogy a csiszolóanyag nagy sebessége miatt hornyok maradjanak a felületen. Húzza ki a csatlakozót a csatlakozóaljzatból, mielőtt bármilyen beállítást, átalakítást, karbantartást vagy tisztítás végezne. Ellenőrizze rendszeresen a készüléket, az alátéttányért, a hálózati vezetéket és a csatlakozásokat kopásra tekintettel. Rendszeresen, gyakran és alaposan tisztítsa meg a gépet. Ennek során egy porszívó segítségével tisztítsa meg a motor szellőző nyílásait. A tépőzárral ellátott alátéttányért szükség esetén meg kell tisztítani (le kell szívni a port). Ezzel meghosszabbodik a tépőzáras felület élettartama. Az elkopott alátéttányér cseréje

1. Helyezze a villáskulcsot (12) az alátéttányér (10)

és a fékgyűrű (13) közé az orsó reteszeléséhez.

2. Forgassa el az alátéttányért (10) az óramutató

járásával ellentétes irányban (alulról nézve) annak eltávolításához.

3. Az új alátéttányért (rendelési szám:

6.30259000) mindig a mellékelt, előre felszerelt alátétlemezzel együtt kell felszerelni.

4. Vegye ki a villáskulcsot (12).

Alátéttányérfék / fékgyűrű cseréje. Amennyiben egy bizonyos idő elteltével az alátéttányér üresjárati fordulatszáma megnő, úgy a fékgyűrű (13) elkopott és azt ki kell cserélni. Megjegyzés: Abrazív anyag (pl. gipsz stb.) csiszolásakor a fékgyűrű szükségszerűen gyorsabban használódik el. Megjegyzés: Az elszívó berendezés túl nagy szívótlejesítménye az alátéttányérfék rossz működéséhez vezethet.

1. Vegye le az alátéttányért (10) a fentiekben

leírtaknak megfelelően.

2. Vegye ki a régi fékgyűrűt (13) a hornyából és

8. Tisztítás, karbantartásMAGYAR hu

cserélje azt ki egy új fékgyűrűre (rendelési szám: 344113630).

3. Helyezze fel újra az alátéttányért (10) a

fentiekben leírtaknak megfelelően.

• Az elektronikai jel kijelzője (3) váltakozva pirosan és zölden villog: A gépet nem megfelelő feszültségű csatlakozó aljzatba csatlakoztatták. Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség megfelel-e az Ön által használt áramhálózat adatainak.

• Az elektronikai jel kijelzője (3) bekapcsolásnál nem világít: A hálózati vezetéket (7) nem csatlakoztatták megfelelően a gépbe vagy a hálózati csatlakozóba. Csatlakoztassa megfelelően a gépet.

• Túlterhelés elleni védelem: az elektronikai jel kijelzője (3) pirosan világít és a gép fordulatszáma csiszolás közben 4000 min

(rpm) -re csökken: A gép hőmérséklete túl magas! A gépre gyakorolt nyomás hosszabb időn keresztül túl nagy. Gyakoroljon egy rövid ideig kisebb nyomást a gépre, ezután a gép fordulatszáma újra nő.

• Túlterhelés elleni védelem: az elektronikai jel kijelzője (3) pirosan világít és a gép fordulatszáma kicsit csökken: A gépre gyakorolt nyomás rövidebb időn keresztül túl nagy. Gyakoroljon egy rövid ideig kisebb nyomást a gépre, ezután a LED-kijelző (3) automatikusan újra zöldre vált.

• Elektronikus biztonsági lekapcsolás:

elektronikai jel kijelzője (3) pirosan világít és a gép leállt: A gép a túl magas hőmérséklet miatt biztonsági üzemmódba kapcsolt. Várjon, amíg lehűl a gép és kialszik az elektronikai jel kijelzője.

• Az alátéttányérfék nem működik: Elkopott a fékgyűrű (13) vagy megrongálódott az orsócsapágy. Ellenőrizze a fékgyűrűt (13) és adott esetben cserélje ki azt (lásd a 8.. fejezetet). Cseréltesse ki a meghibásodott orsócsapágyat (lásd a 11.. fejezetet). Kizárólag eredeti Metabo tartozékokat használjon. Megjegyzés: a Metabo tartozék a gép tépőzáras felületéhez igazodik. Ez a tépőzáras felület élettartamának növeléséhez vezet. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos kéziszerszámot csak elektromos szakember javíthat! A meghibásodott hálózati vezetéket csak speciális, a Metabo eredeti hálózati csatlakozó vezetékére lehet cserélni, amely a Metabo Szervizen keresztül szerezhető be. A javításra szoruló Metabo elektromos kéziszerszá- mokkal forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Csak az EU tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. D =az alátéttányér átmérője

=névleges felvett teljesítmény

=üresjárati fordulatszám

=fordulatszám névleges terhelésnél S =rezgéskör átmérő m =súly elektromos csatlakozókábel nélkül A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. ~ Váltóáram

I. védelmi osztályú gép

A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti

12. Környezetvédelem

13. Műszaki adatokMAGYARhu

terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. rezgésösszérték (háromdimenziós vektorösszeg) EN 62841 szerint meghatározva:

h, DS =rezgéskibocsátás (felületek csiszolása)

h,DS =bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= Bizonytalanság Munka közben a zajszint a 80 dB(A)-t túllépheti. Viseljen hallásvédő eszközt!РУССКИЙ ru
