BRUKSANVISNING SXE 1505.0 BL METABO

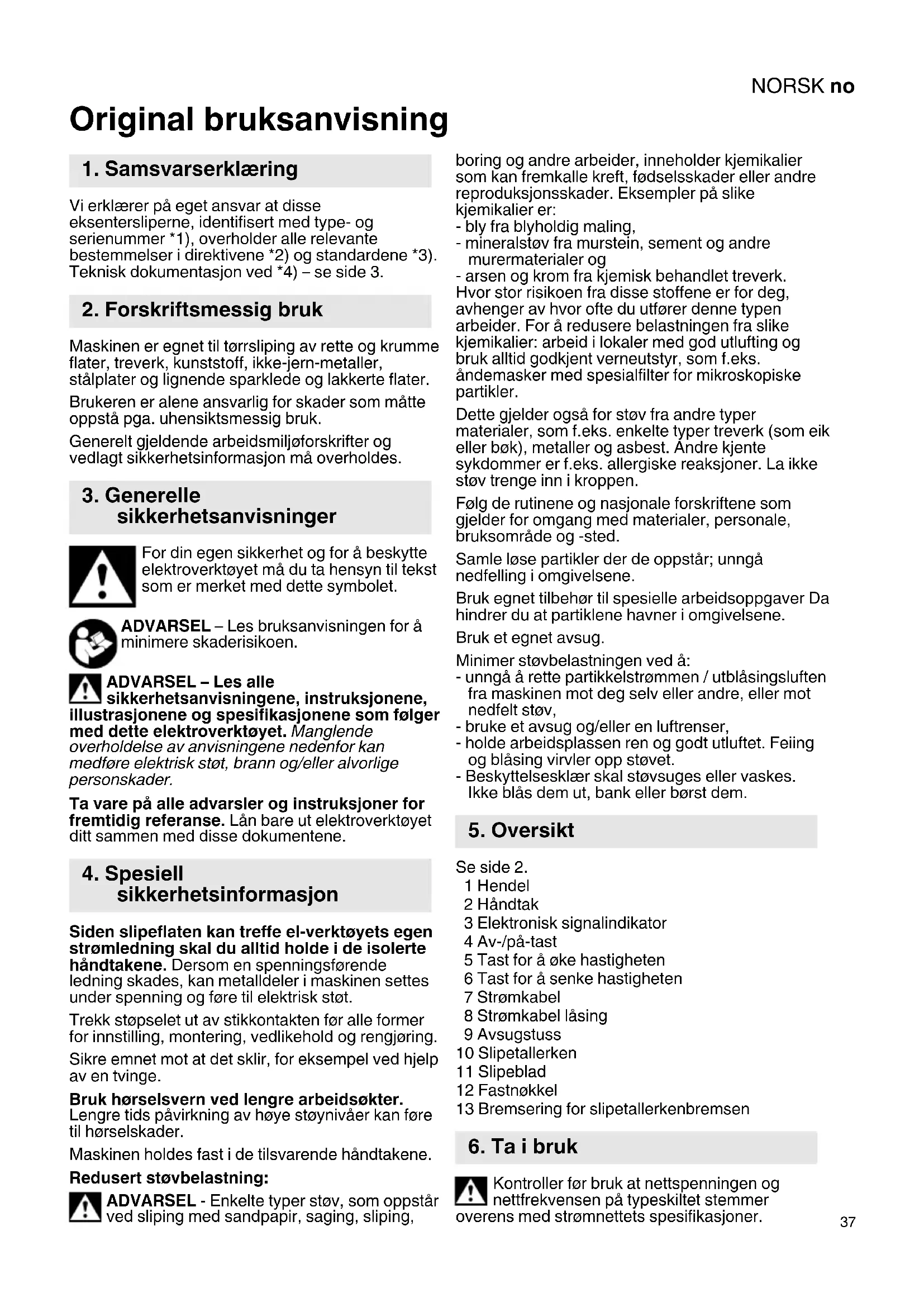

Original bruksanvisning Vi erklærer på eget ansvar at disse eksentersliperne, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktivene *2) og standardene *3). Teknisk dokumentasjon ved *4) – se side 3. Maskinen er egnet til tørrsliping av rette og krumme flater, treverk, kunststoff, ikke-jern-metaller, stålplater og lignende sparklede og lakkerte flater. Brukeren er alene ansvarlig for skader som måtte oppstå pga. uhensiktsmessig bruk. Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes. For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL – Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader. Ta vare på alle advarsler og instruksjoner for fremtidig referanse. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene. Siden slipeflaten kan treffe el-verktøyets egen strømledning skal du alltid holde i de isolerte håndtakene. Dersom en spenningsførende ledning skades, kan metalldeler i maskinen settes under spenning og føre til elektrisk støt. Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring. Sikre emnet mot at det sklir, for eksempel ved hjelp av en tvinge. Bruk hørselsvern ved lengre arbeidsøkter. Lengre tids påvirkning av høye støynivåer kan føre til hørselskader. Maskinen holdes fast i de tilsvarende håndtakene. Redusert støvbelastning: ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping, boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er: - bly fra blyholdig maling, - mineralstøv fra murstein, sement og andre murermaterialer og - arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler. Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen. Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted. Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene. Bruk egnet tilbehør til spesielle arbeidsoppgaver Da hindrer du at partiklene havner i omgivelsene. Bruk et egnet avsug. Minimer støvbelastningen ved å: - unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv, - bruke et avsug og/eller en luftrenser, - holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet. - Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut, bank eller børst dem. Se side 2. 1 Hendel 2 Håndtak 3 Elektronisk signalindikator 4 Av-/på-tast 5 Tast for å øke hastigheten 6 Tast for å senke hastigheten 7 Strømkabel 8 Strømkabel låsing 9 Avsugstuss 10 Slipetallerken 11 Slipeblad 12 Fastnøkkel 13 Bremsering for slipetallerkenbremsen Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

sikkerhetsinformasjon

6.1 Montering av slipeblad

Enkel montering og demontering ved hjelp av borrelåsfeste. Trykk slipebladet på sålen slik at hullene i slipebladet (11) og slipetallerkenen (10) ligger over hverandre.

6.2 Kobe til støvavsuget

7.1 Start og stopp, innstilling av

dreiemoment Skru på maskinen med av-/på-tasten (4). Nå lyser det elektroniske signalet (3) grønt. Maskinen kan tas i bruk ved å trykke ned hendelen (1). Maskinen har to hastighetstrinn. For å bytte mellom driftsmodusene trykker du (5) og (6)-tastene samtidig. Driftsmodus 1: Endre stillingen på hendelen (1) for å justere hastigheten lineært. Driftsmodus 2: Trykk tastene (5) eller (6) for å øke/senke maksimal hastighet/turtall med 1000 min

(rpm). Dette er også mulig under drift. Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test. Skru på maskinen med av-/på-tasten (4).

7.2 Arbeidsanvisninger

Sett støttetallerkenen (10) mot arbeidsstykket før du skrur på maskinen. Når arbeidet avsluttes, løftes støttetallerkenen (10) bort fra arbeidsstykket før maskinen skrus av. På denne måte forhindrer du at høy hastighet på slipemiddelet lager riper i overflaten. Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring. Kontroller maskinen, støttetallerkenen, strømkabelen og tilkoblingene regelmessig for slitasje. Rengjør maskinen regelmessig, ofte og grundig. Rengjør med en støvsuger i motorens lufteåpninger. Slipetallerken med borrelås rengjøres ved behov (sug bort støv). Dermed forlenges levetiden til borrelåsbelegget. Skifte slitte slipetallerkener

1. Stikk fastnøkkelen (12) inn mellom

støttetallerkenen (10) og bremseringen (13) for å låse spindelen.

2. Drei støttetallerkenen (10) mot klokken (sett

6.30259000) sammen med de formonterte underlagskivene som følger med.

4. Ta ut fastnøkkelen (12)

Skifte slitt slipetallerken/bremsering Hvis tomgangsturtallet til slipetallerkenen økes over tid, er bremseringen (13) slitt og må skiftes ut. Merk: Hvis et slipende material (f.eks. gips osv.) blir slipt, vil bremseringen nødvendigvis slites raskere. Merk: For sterk effekt i avsuget kan gjøre at støttetallerkenbremsen ikke fungerer som den skal.

1. (10)Ta av støttetallerkenen, slik det beskrives

2. Ta den gamle bremseringen (13) ut av sporet og

bytt den ut med en ny (best.nr.: 344113630).

3. Sett inn støttetallerkenen (10) slik det beskrives

• Overbelastningsvern: Det elektroniske signalet (3) lyser rødt og turtallet på maskinen synker i løpet av slipearbeidet til 4000 min

(rpm): Temperaturen inne i maskinen er for høy. Trykket på maskinen har vært for høyt i lang tid. Legg mindre trykk på maskinen en stund - da stiger turtallet igjen.

8. Rengjøring, vedlikehold

• Overbelastningsvern: Det elektroniske signalet (3) lyser rødt og turtallet synker noe: Trykket på maskinen var et øyeblikk for høyt. Legg mindre trykk på maskinen - da kobler LED- visningen (3) til grønt igjen.

• Elektronisk sikkerhetsutkobling: Det elektroniske signalet (3) viser rødt og maskinen har stanset: Den høye temperaturen har satt maskinen i sikkerhetsmodus. Vent til maskinen er avkjølt og det elektroniske signalet slukker.

• Støttetallerkenbremsen fungerer ikke: Slitt bremsering (13) eller skade på spindellageret. Kontroller bremseringen (13) og bytt den ut ved behov (se kap. 8.). Evt. defekt spindellager skal også byttes (se kap. 11.). Bruk kun originalt Metabo-tilbehør. Henvisning: Tilbehør til Metabo er tilpasset borrelåsbelegget på maskinen. Dette fører til at levetiden til borrelåsbelegget forlenges. Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen. Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen. Elektroverktøy må kun repareres av elektro- fagfolk! En defekt strømkabel skal bare byttes med en original, Metabo kabel som fås fra Metabo service. Ta kontakt med din Metabo-forhandler hvis du har et Metabo elektroverktøy som må repareres. Adresser på www.metabo.com. Du kan laste ned reservedelslister fra www.metabo.com. Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service. Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU- direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter (EE-avfall) og iverksettelse iht. nasjonal rett må kassert elektroverktøy samles atskilt og bringes til miljøvennlig gjenvinning. Forklaringer til opplysningene på side 3. Vi forbeholder oss retten til å gjøre endringer som følge av teknisk utvikling. D=Slipetallerkenens diameter

=Turtall ved nominell belastning S =Svingkretsdiameter m =Vekt uten ledning Måleverdier iht. EN 62841. ~ Vekselstrøm Maskin i beskyttelsesklasse I Angitte tekniske data kan variere (i henhold til de til enhver tid gjeldende normer). Utslippsverdier Disse verdiene gjør det mulig å anslå emisjonen fra elektroverktøyet og å sammenlikne ulike elektroverktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta hensyn til arbeidspauser og perioder med mindre belastning i vurderingen. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak. Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 62841:

h,DS =Usikkerhet (vibrasjon) Typiske A-veide lydnivåer:

= Usikkerhet Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern!

og bremsering (13) og stands dermed spindlen.

1. Fjern bagskiven (10) som beskrevet ovenfor.
