MANUAL DE UTILIZADOR SXE 1505.0 BL METABO

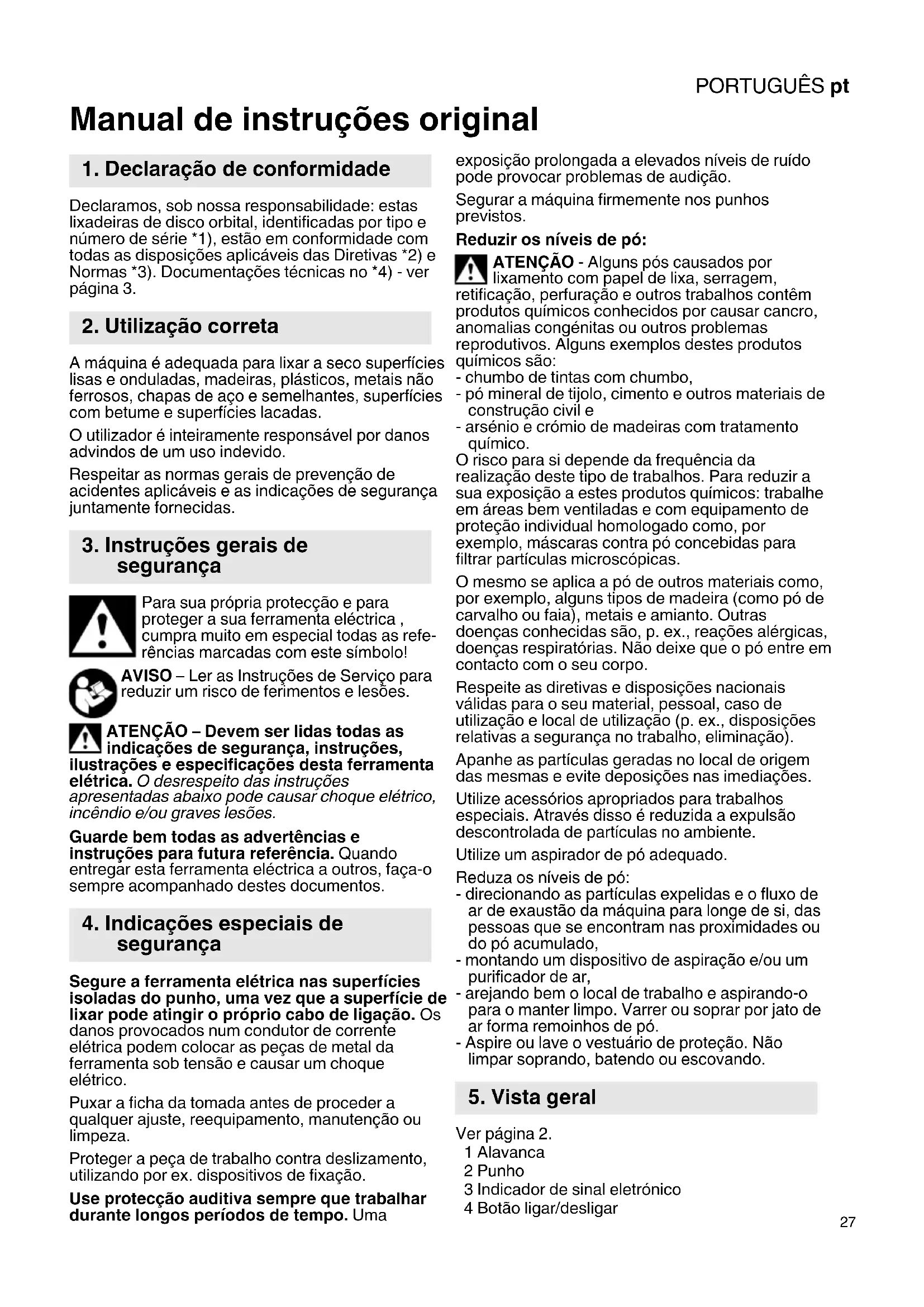

Manual de instruções original Declaramos, sob nossa responsabilidade: estas lixadeiras de disco orbital, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. A máquina é adequada para lixar a seco superfícies lisas e onduladas, madeiras, plásticos, metais não ferrosos, chapas de aço e semelhantes, superfícies com betume e superfícies lacadas. O utilizador é inteiramente responsável por danos advindos de um uso indevido. Respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta elétrica. O desrespeito das instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos. Segure a ferramenta elétrica nas superfícies isoladas do punho, uma vez que a superfície de lixar pode atingir o próprio cabo de ligação. Os danos provocados num condutor de corrente elétrica podem colocar as peças de metal da ferramenta sob tensão e causar um choque elétrico. Puxar a ficha da tomada antes de proceder a qualquer ajuste, reequipamento, manutenção ou limpeza. Proteger a peça de trabalho contra deslizamento, utilizando por ex. dispositivos de fixação. Use protecção auditiva sempre que trabalhar durante longos períodos de tempo. Uma exposição prolongada a elevados níveis de ruído pode provocar problemas de audição. Segurar a máquina firmemente nos punhos previstos. Reduzir os níveis de pó: ATENÇÃO - Alguns pós causados por lixamento com papel de lixa, serragem, retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são: - chumbo de tintas com chumbo, - pó mineral de tijolo, cimento e outros materiais de construção civil e - arsénio e crómio de madeiras com tratamento químico. O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas. O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo. Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação). Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. - Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver página 2. 1 Alavanca 2 Punho 3 Indicador de sinal eletrónico 4 Botão ligar/desligar

1. Declaração de conformidade

2. Utilização correta

3. Instruções gerais de

4. Indicações especiais de

5 Botão para aumentar as rotações 6 Botão para reduzir as rotações 7 Cabo de alimentação 8 Bloqueio do cabo de alimentação 9 Casquilho de aspiração 10 Prato de apoio 11 Folha de lixa 12 Chave de bocas 13 Anel de freio do travão do prato de apoio Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Só é permitido conectar a ferramenta a uma tomada devidamente ligada à terra. Ligar sempre previamente um disjuntor de proteção FI universal de tipo B (RCD) com uma corrente de disparo máx. de 30 mA. Sempre que for necessário um cabo adaptador, este deve possuir fios triplos (e o seu fio de ligação à terra de condução impecável, ligado ao contacto de proteção da tomada de acoplamento e do conector).

6.1 Montar a folha de lixa

Montagem e desmontagem fácil devido à fixação autoaderente. Pressionar a folha de lixa, de modo a que as perfurações da folha de lixa (11) e do prato de apoio (10) coincidam.

6.2 Ligar a aspiração de pó

Para otimizar a capacidade de aspiração do pó, deverá montar a folha de lixa de modo a que as perfurações da folha de lixa (11) e do prato de apoio (10) coincidam. Conectar um aparelho de aspiração adequado ao casquilho de aspiração (9).

6.3 Montar o cabo de alimentação no

aparelho Montar: inserir o cabo de alimentação (7) até ao encosto. O bloqueio do cabo de alimentação engata. Retirar: pressionar o bloqueio do cabo de alimentação (8) e retirar o cabo de alimentação (7). Ligue o cabo de alimentação a uma tomada ligada à terra.

7.1 Ligar/desligar, ajustar as rotações

Ligue a máquina, pressionando o botão ligar/ desligar (4). O indicador de sinal eletrónico (3) acende agora a verde. A máquina pode agora ser colocada em funcionamento pressionando a alavanca (1) para baixo. A máquina dispõe de 2 modos de funcionamento para ajuste das rotações. Para alternar entre os modos de funcionamento, pressione o botão (5) e o botão (6) em simultâneo. Modo de funcionamento 1: Ao alterar a posição da alavanca (1) é possível comandar de forma linear as rotações. Modo de funcionamento 2: ao pressionar os botões (5) ou (6) é possível aumentar / reduzir as rotações máx. em 1000 min

(rpm). As rotações poderão igualmente ser ajustadas durante o funcionamento. O ajuste otimizado deverá ser determinado através de um teste prático. Desligue a máquina após terminar o processo de lixagem, pressionando o botão ligar/desligar (4)

7.2 Indicações de trabalho

Coloque o prato de apoio (10) em contacto com a peça de trabalho e só depois deverá ligar a máquina. Para terminar o processo de lixagem, elevar o prato de apoio (10) de peça de trabalho e só depois desligar. Através disto, está a evitar que se formem estrias na superfície, devido à velocidade demasiado elevada do abrasivo. Puxar a ficha da tomada antes de proceder a qualquer ajuste, reequipamento, manutenção ou limpeza. Verifique regularmente se o aparelho, o prato de apoio, o cabo de alimentação e as ligações apresentam desgaste. Limpar a máquina de forma regular, frequentemente e a fundo. Durante a limpeza, aspirar as aberturas de ventilação do motor com um aspirador de pó. Em caso de necessidade, limpar o prato de apoio com fixação autoaderente (aspirar o pó). Através disso, a durabilidade do revestimento de fixação autoaderente aumenta. Substituir o prato de apoio quando desgastado

1. Inserir a chave de bocas (12) entre o prato de

apoio (10) e o anel de freio (13) para através disso bloquear o veio.

2. Rode o prato de apoio (10) no sentido contrário

ao dos ponteiros do relógio (visto a partir de baixo), para o retirar.

3. Monte o prato de apoio novo (n.º de pedido:

Substituir o travão do prato de apoio / anel de freio. Se após determinado tempo, aumentarem as rotações na marcha em vazio do prato de apoio, o anel de freio (13) está desgastado e deverá ser substituído.

6. Colocação em funcionamento

8. Limpeza, manutençãoPORTUGUÊS pt

Nota: no caso de lixar material abrasivo (por ex. gesso, etc.), o anel de freio desgasta mais rápido. Nota: uma potência de aspiração demasiado elevada do seu aspirador pode provocar a falha de funcionamento do travão do prato de apoio.

1. Retirar o prato de apoio (10), conforme descrito

2. Remover o anel de freio (13) antigo da sua

ranhura e substituir por um anel de freio novo (n.º de pedido: 344113630).

3. Voltar a montar o prato de apoio (10), conforme

• O indicador de sinal eletrónico (3) pisca alternadamente a vermelho e a verde: A máquina está ligada a uma tomada com corrente errada. Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede indicada na placa de caraterísticas.

• O indicador de sinal eletrónico (3) não acende ao ligar: O cabo de alimentação (7) não está ligado corretamente à máquina ou á tomada de rede. Ligue a máquina corretamente.

• Proteção contra sobrecargas: o indicador de sinal eletrónico (3) acende a vermelho e as rotações da máquina descem durante o processo de lixagem para 4000 min

(rpm): A temperatura da máquina é demasiado elevada. A pressão na máquina é demasiado elevada durante um longo período de tempo. Exerça menos pressão na máquina durante um curto espaço de tempo para as rotações da máquina aumentarem novamente

• Proteção contra sobrecargas: o indicador de sinal eletrónico (3) acende a vermelho e as rotações da máquina descem ligeiramente: A pressão na máquina é demasiado elevada durante um curto período de tempo. Exerça pouca pressão sobre a máquina e o indicador LED (3) passará novamente de forma automática para verde.

• Desativação eletrónica de segurança:

indicador de sinal eletrónico (3) acende a vermelho e a máquina parou: A máquina encontra-se no modo de segurança devido à temperatura elevada. Aguarde até a máquina ter arrefecido e o indicador de sinal eletrónico apagar.

• O travão do prato de apoio não funciona: Anel de freio (13) desgastado ou mancal do veio danificado. Verifique o anel de freio (13) e, se necessário substitua-o (ver capítulo 8.). Substitua um mancal do veio danificado (ver capítulo 11.). Utilize apenas acessórios Metabo originais. Nota: os acessórios da Metabo estão adaptados ao revestimento de fixação autoaderente da máquina. Isto contribui para uma durabilidade longa do revestimento de fixação autoaderente. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados no presente manual de instruções. Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que está disponível a partir do serviço de assistência da Metabo. Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças de repo- sição no site www.metabo.com. Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/EU sobre equipamentos elétricos e eletrónicos usados e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta. Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. D =Diâmetro do prato de apoio

=Rotações na marcha em vazio

=Rotações na carga nominal S =Diâmetro orbital m =Peso sem cabo de alimentação Valores medidos de acordo com a norma EN 62841.

9. Eliminação de avarias

12. Proteção do meio-ambiente

~ Corrente alternada Ferramenta da classe de proteção I Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores da emissão Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841:

h, DS =Valor da emissão de vibrações (lixar superfícies)

h,DS =Insegurança (vibração) Valores típicos e ponderados pela escala A para o ruído:

=Nível de potência sonora

= Insegurança Durante o trabalho, o nível de ruído pode ultrapassar os 80 dB(A). Usar proteção auditiva!SVENSKA sv
