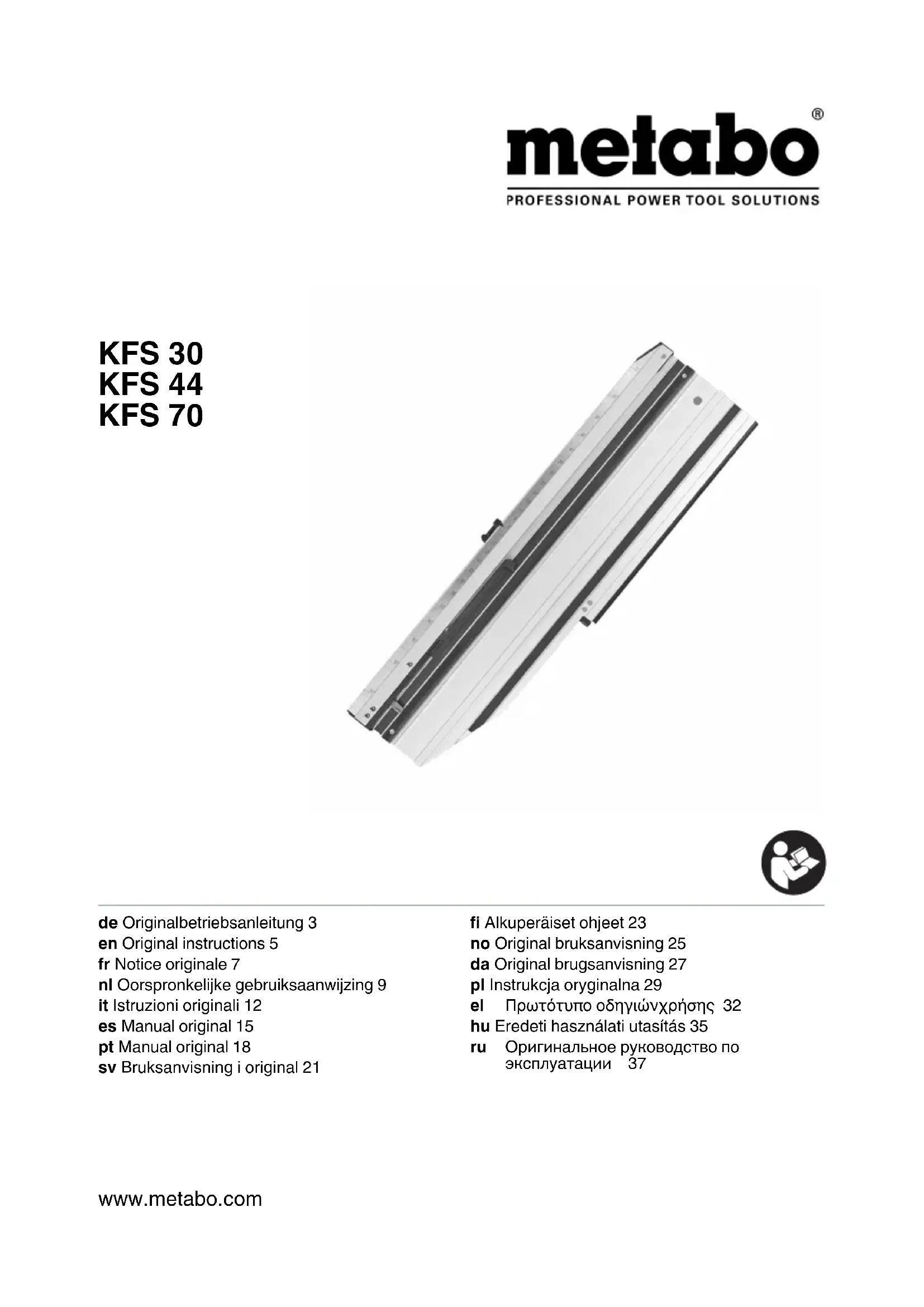

KFS 70 - Scie METABO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Rail de guidage (scie à onglet)
Marque	Metabo
Modèle	KFS 70
Longueur	70 cm (estimation)
Largeur	Environ 6 cm
Poids	Environ 1,5 kg
Plage d'angle réglable	-60° à +60°
Matériau	Aluminium (profil de glissement) avec revêtement antidérapant et glissant
Revêtement antidérapant	Oui, sous le rail (réf. 6.29024000)
Revêtement glissant	Oui, sur le rail (réf. 6.29025000)
Pare-éclats	Oui, interchangeable (réf. 6.29023000)
Butée d'angle réglable	Oui
Fonction de rappel automatique	Oui, ramène le rail en position de repos
Compatibilité scies	Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Utilisation conforme	Sciage précis de planches et panneaux avec scies circulaires portatives compatibles
Entretien	Vérifier le rappel avant chaque utilisation ; remplacer pare-éclats, revêtements si usés
Pièces de rechange	Pare-éclats (6.29023000), revêtement antidérapant (6.29024000), revêtement glissant (6.29025000)

FOIRE AUX QUESTIONS - KFS 70 METABO

Quels modèles de scies Metabo sont compatibles avec le rail KFS 70 ?

Le rail KFS 70 est conçu pour les scies circulaires portatives Metabo suivantes : KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS et KS 85 FS.

Comment fixer une scie sur le rail KFS 70 ?

Placez la scie avec les rainures (2) sur les profils de glissement (1) et poussez-la dans le sens du sciage jusqu'à ce que le levier de butée (4) se verrouille derrière la table de sciage.

Comment retirer le rail de la scie ?

Poussez la scie légèrement dans le sens du sciage, dégagez le levier de butée (4) et sortez la scie du profil de guidage.

Le rail KFS 70 permet-il des coupes en onglet ?

Oui, vous pouvez régler l'angle de coupe de -60° à +60° à l'aide de la butée d'angle (12) et de l'échelle (7).

Comment utiliser le pare-éclats du rail ?

Le pare-éclats (10) dépasse légèrement lors de la première coupe ; il s'ajuste après. Pour l'installer, insérez-le dans la rainure du rail. Un nouveau pare-éclats peut être commandé sous la réf. 6.29023000.

Quelles sont les consignes de sécurité importantes pour le rail KFS 70 ?

Ne jamais mettre les mains près de la lame de scie. Vérifiez le ressort de rappel avant chaque utilisation. Ne soulevez pas la scie et le rail avant que la scie ne soit en position de repos.

Comment entretenir les revêtements du rail ?

Remplacez le revêtement antidérapant (13) s'il est usé (réf. 6.29024000) et le revêtement glissant (8) s'il est endommagé (réf. 6.29025000). Nettoyez les profilés de glissement avec un solvant si nécessaire.

Le rail KFS 70 dispose-t-il d'un système de rappel automatique ?

Oui, un ressort de rappel (5) ramène le rail à la position de repos (3) lorsqu'il est soulevé de la pièce. Si le retour ne fonctionne pas, n'utilisez pas le rail.

Puis-je utiliser le rail avec d'autres marques de scies ?

Non, le rail KFS 70 est spécifiquement conçu pour les modèles Metabo listés dans la notice. L'utilisation avec d'autres marques n'est pas garantie et peut être dangereuse.

Où puis-je trouver les pièces de rechange pour le rail KFS 70 ?

Les pièces de rechange (pare-éclats, revêtements) sont disponibles sous les références : pare-éclats 6.29023000, revêtement antidérapant 6.29024000, revêtement glissant 6.29025000. Contactez le service client Metabo ou un revendeur agréé.

MODE D'EMPLOI KFS 70 METABO

1. Utilisation conforme à l'usage

Les rails à ontlets permettent un sciage précis et sans déclats des planches et des panneaux avec les scies circulaires portatives Metabo suivantes : KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Consignes générales de sécurité

Dans l'intérêt de votre propre sécurité et afin de protéger votre outil électrique, respecter les passages de texte marqués de ce symbole !

AVERTISSEMENT - Lire la notice d'utilisation afin d'eviter tout risque de blessure.

AVERTISSEMENT - Lire tous les avertissements de sécurité, les

instructions, les illustrations et les caractéristiques techniques relatifs à cet outil électrique. Ne pas suivre les instructions ennumérées ci-dessous peut provoquer une électrocution, un incendie et/ou de sérieuses blessures.

Conserver toutes les consignes de sécurité et instructions pour une utilisation ultérieure.

Toujours remetre l'outil électrique arrivagné de ces documents.

3. Autres consignes de sécurité

• Les consignes de sécurité de la scie utilisée doivent être respectées.
• Respectez les consignes de sécurité spécifiques à chaque chapitre.
• Respectez les éventuelles dispositions légales ou directives de prévention des accidents.

Risques généraux!

• Prendre en considération les influences de l'environnement
• Pour éviter les blessures dues aux trèbuchements, aux glissements ou aux chutes, voirlez à ce que la zone de travail reste propre et travailliez de manière concentrée.
• Pour travailler les pièces longues, utilisez des porte-pièces adaptés
• Avant l'utilisation, vérifier si le rail à onglets n'est pas endommagé. Travailler avec un rail à onglets endommagé peut entraîner la perte de contrôle de la scie.
• Sciez uniquement des pieces ayant des dimensions qui permettent de les stabiliser pendant la coupe.
• Utiliser des dispositifs de serrage ou un etau pour fixer la pierce. Elle est ainsi mistrieu maintainue

qu'vec la main.

• Ne maintenez pas la pierce au-dessus de parties du corps.

Risque de blessures ou d'écrasement au niveau des pieces mobiles!

Positionnez-vous et les autres de manière à éviter tout risque en cas de rebond soudain du rail.

Risque de coupure!

Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de scie. Gardez la deuxième main sur la poignée auxiliaire ou sur le boitier du moteur. Si les deux mains tiennent la scie, elles ne peuvent pas etre coupées par la lame.

Lorsque la machine n'est plus en position de repos, ne pasmettre les mains sous la piece et ne pas saisir la machine par le rail a onglets monté, car le capot de protection est ouvert et ne protège plus contre la lame de scie.

Position de repos

• Uniquement déposer la scie avec rail à onglets monté lorsque la machine est en position de repos et que le capot de protection est fermé.
• Garder toujours une distance suffisante par rapport à la lame de scie. Se tener à une distance suffisante des pieces en mouvement.
• Attende que la lame de scie soit immobile avant de prisoner de la zone de travail les petites chutes de découvertes de pieces, les restes de bois, etc.

Risque d'accrochage!

• Veiliez à ce qu'aucune partie du corps ou aucun vêtement ne puisse être happé en cours de travail (pas de cravates, pas de gants, pas de vêtements à manches larges; les personnes qui ont des cheveux longs doivent impérativement porter un filt à cheveux).

Portez des lunettes de protection pour protégger vos yeux contre la projection de pièces après une cassure ou une fissure du

cordon

4. Vue d'ensemble

Voir page 2.

1 Pro fils deglissement
2 Räinu res
3 Posisition derepos

FRANÇAISfr

4 Lévier débutée

5 Ressort de rappel

6 Indicateur d'angle

7 Éché léd ' a n g l e

8 Revêtement glissant

9 CEillet de suspension

10 Pare-éclats

11 Vis pour la butée d'angle

12 Butée d'angle régliable

13 Revêtement antidérapant

14 Butée fixe

• en fonction de l'équipment / du modele choisi

5. Utilisation

Avant chaque utilisation, vérifier la fonction de rappel du rail à onglets (voir

4.4). Ne pas utiliser le rail à onglets lorsque le rappel automatique ne fonctionne pas.

5.1 Raccorder la machine au rail à onglets

Voir page 2, fig. A et B.

• Placer la scie circulaire avec les rainures (2) sur les profils de glissement (1) du rail de guidage et la pousser dans le sens du sciage. Les rainures (2) dans la plaque de guidage de la scie circulaire glissant dans les profils (1) du rail de guidage.
• Lors de l'installation de la machine, le levier de butée (4) bascule sur le côte. Pousser la machine jusqu'à ce que le levier de butée revienne en place et se verrouille derrière la table de sciage.
• La machine est maintainant fermement fixée au rail.
• La scie doit glisser facilement sur le rail.

5.2 Demonter le rail à onglets de la machine

• Retirer la machine de la butée et la pousser légèrement dans le sens du sciage.
• Dégager le levier de butée (4) et sortir la scie du profil de guidage.

5.3 Pare-éclats

Lorsque le rail à onglets est neuf, le bord extérieur du pare-éclats (10) dépasse légèrement de la lame de scie de la scie circulaire. Le morceau qui dépasse estSCIè lors de la première coupe. Pour éviter l'arrachage, le pare-éclats (10) doit totallyment adhérer au support lors de l'amorce de sciage. Le bord du pare-éclats a alors la même longueur que le bord de coupe de la pierce à scier.

5.4 Travailler avec le rail à onglets

• Serrer la vis pour la butée d'angle (11).
• Placer le rail à onglets fixé sur la scie circulaire avec les butées (14) et (12) qui se trouvent sur le dessous du rail à onglets sur le bord de la pierce à scier.
• Mettre la scie en marche.
• Pousser la scie dans le sens du sciage.

Risque de coupure! Le capot de protection s'ouvre. N'approche pas les mains de la lame de scie.

• ÀpRES la coupe, arrerter la scie et remetre la scie sur le rail à onglets en position de repos.
• Soulever ensuite le rail à onglets de la pierce à scier.
• Si la scie et le rail sont soulevés de la pièce avant le retour en position de repos, le ressort de rappel (5) ramène le rail jusqu'à la butée de la scie circulaire afin qu'il retrouve sa position de repos (3).

Risque d'écrasement par le rebond du rail à onglets

• Tenir les mains éloignées de l'arrière de la scie lorsque la machine est soulevée de la pierce à scier, car le rail à onglets se rabat contre la scie lorsqu'il est retire de la pierce.

5.5 Réglage de la butée d'angle

Voir page 2, fig. C.

Desserrer la vis (11) de la butée d'angle (12) sur le dessous du rail à onglets et au dos de l'indicateur d'angle (6). Régler l'angle sur l'échelle d'angle (7) et desserrer la vis.

Les coupes en onglet peuvent etre reglées en continu de -60^ a +60^ . Les angles les plus courants peuvent etre regles a I'aide d'encoches speciales.

5.6 Sciage en onglet

Les coupes en onglet sont possibles,quel que soit le réglage de l'angle. La marche à suivre pour le réglage de la machine pour la coupe en onglet figure dans le mode d'emploi de la machine concernée.

6. Maintenance

6.1 Pare-éclats, revêtement antidérapant et glissant

Pour installer le revêtement glissant, les restes de colle sur le rail de guidage doivent être totalement éliminés (le cas échéant avec un solvant) !

Lors d'un changement de scie circulaire ou de lame de scie, il est généralement nécessaire de remplacer le pare-éclats par un nouveau. Pour insérer plus facilement le nouveau pare-éclats, la partie antérieure peut être retiree de la rainure du rail de guidage (env. 2-3 cm) pour permettre une bonne prehension. Si l'insertion manuelle est trop difficile, il est également possible d'utiliser une pince pour tirer le pare-éclats. Etant donné que le pare-éclats peut s'allonger au moment de l'insertion, il est conseille de laisser quelque peu reposer le rail de guidage avant de couper les extremités du pare-éclats qui dépassent.

Les pare-éclats (10) de rechange sont disponibles sous la référence 6.29023000.

Remplacer le revêtement adhésif (13) lorsqu'il est endommagé ou fortement use. Vous trouvez un revêtement de rechange sous la reférence 6.29024000.

Remplacer le revêtement de glisse (8) lorsqu'il est endommagé ou fortement use. Vous trouverez un revêtement de rechange sous la referencia 6.29025000.
