KFS 70 - Serra METABO - Manual de utilização gratuito

Tipo de produto	Calha de guia (serra de esquadria)
Marca	Metabo
Modelo	KFS 70
Comprimento	70 cm (estimativa)
Largura	Aproximadamente 6 cm
Peso	Aproximadamente 1,5 kg
Faixa de ângulo ajustável	-60° a +60°
Material	Alumínio (perfil de deslizamento) com revestimento antiderrapante e deslizante
Revestimento antiderrapante	Sim, sob a calha (ref. 6.29024000)
Revestimento deslizante	Sim, sobre a calha (ref. 6.29025000)
Protetor contra lascas	Sim, intercambiável (ref. 6.29023000)
Batente de ângulo ajustável	Sim
Função de retorno automático	Sim, retorna a calha à posição de repouso
Compatibilidade de serras	Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Utilização conforme	Corte preciso de tábuas e painéis com serras circulares portáteis compatíveis
Manutenção	Verificar o retorno antes de cada uso; substituir protetor contra lascas, revestimentos se desgastados
Peças de reposição	Protetor contra lascas (6.29023000), revestimento antiderrapante (6.29024000), revestimento deslizante (6.29025000)

Perguntas frequentes - KFS 70 METABO

Quais modelos de serras Metabo são compatíveis com a calha KFS 70?

A calha KFS 70 é projetada para as seguintes serras circulares portáteis Metabo: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS e KS 85 FS.

Como fixar uma serra na calha KFS 70?

Coloque a serra com as ranhuras (2) nos perfis de deslizamento (1) e empurre-a no sentido do corte até que a alavanca de batente (4) trave atrás da mesa de serra.

Como remover a calha da serra?

Empurre a serra ligeiramente no sentido do corte, solte a alavanca de batente (4) e retire a serra do perfil de guia.

A calha KFS 70 permite cortes em esquadria?

Sim, você pode ajustar o ângulo de corte de -60° a +60° usando o batente de ângulo (12) e a escala (7).

Como usar o protetor contra lascas da calha?

O protetor contra lascas (10) sobressai ligeiramente no primeiro corte; ele se ajusta depois. Para instalá-lo, insira-o na ranhura da calha. Um novo protetor contra lascas pode ser encomendado sob a ref. 6.29023000.

Quais são as instruções de segurança importantes para a calha KFS 70?

Nunca coloque as mãos perto da lâmina da serra. Verifique a mola de retorno antes de cada uso. Não levante a serra e a calha antes que a serra esteja na posição de repouso.

Como fazer a manutenção dos revestimentos da calha?

Substitua o revestimento antiderrapante (13) se estiver desgastado (ref. 6.29024000) e o revestimento deslizante (8) se estiver danificado (ref. 6.29025000). Limpe os perfis de deslizamento com um solvente, se necessário.

A calha KFS 70 possui um sistema de retorno automático?

Sim, uma mola de retorno (5) retorna a calha à posição de repouso (3) quando levantada da peça. Se o retorno não funcionar, não use a calha.

Posso usar a calha com outras marcas de serras?

Não, a calha KFS 70 é projetada especificamente para os modelos Metabo listados no manual. O uso com outras marcas não é garantido e pode ser perigoso.

Onde posso encontrar as peças de reposição para a calha KFS 70?

As peças de reposição (protetor contra lascas, revestimentos) estão disponíveis sob as referências: protetor contra lascas 6.29023000, revestimento antiderrapante 6.29024000, revestimento deslizante 6.29025000. Entre em contato com o serviço ao cliente Metabo ou um revendedor autorizado.

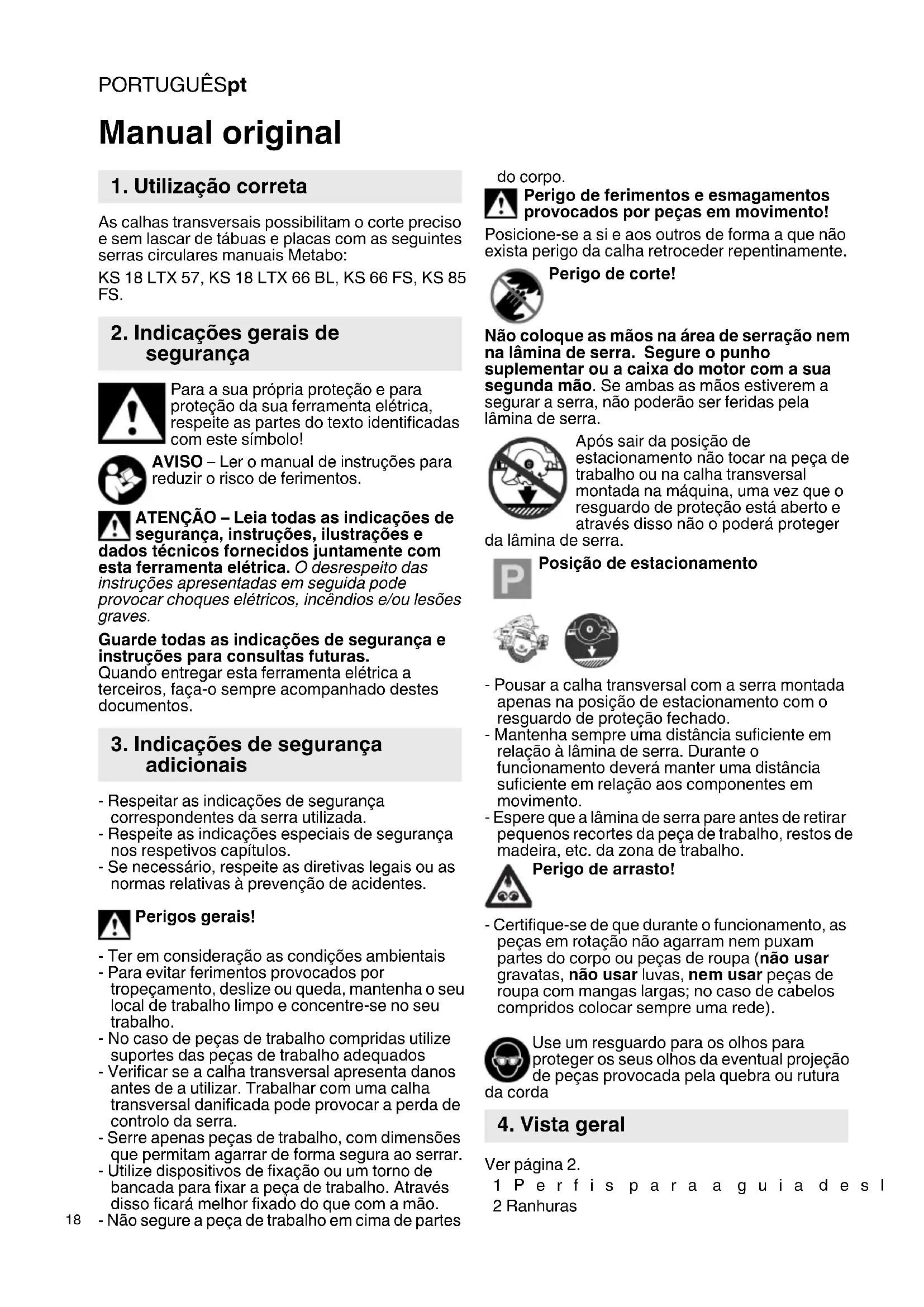

MANUAL DE UTILIZADOR KFS 70 METABO

1. Utilização correta

As calhas transversais possibilam o corte preciso e sem lascar de tabuas e placas com as seguintes serras circularaes manuais Metabo:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Indicações gerais de segurança

Para a sua和个人 proteção e para proteção da sua ferramenta eletrica, respeite as partes do texto identificadas com este símbolo!

AVISO - Ler o manual de instruções para reduzir o risco de ferimentos.

ATENÇão - Leia todas as indicações de segança, instruções, ilustrações e dados téncicos fornecidos juntamente com esta ferramentaétrica. O desrespeito das instruções aparecês em seguida pode provocarCHOqueselétricos,incendiose/oulesgraves.

Guarde todas as indentações de segurar e instruções para consultas futuras.

Quandoentarregar esta ferramenta eletrica a terreiros, faça-o sempre acompanhado destes documents.

3. Indicações de segurar avenidais

• Respeitar as indentações de segurarça correspondentes da serra realizada.
• Respeite as indentações especials de segurar nos respetivos cap它们.
• Se necessário, respeite as direitivas legais ou as normas relativas à préventione de accidentes.

Perigos gerais!

• Ter em consideração as condições ambientais
• Para evaporar ferimentos provocados por tropeçamento, deslize ou queda, mantenha o seu local de trabalho limpo e concentre-se no seu trabalho.
• No caso de peças de trabalho compridas utilize suportes das peças de trabalho adequados
• Verificar se a calha transversal apareça danos antes de a utiliser. Trabalhar com uma calha transversal danificada pode provocar a perda de controlo da serra.
• Serre apenas peças de trabalho, com dimensoes que permitam agarrar de forma segura ao serrar.
• Utilize dispositivos de fixação ou um torno de bancada para fixar a peça de trabalho. Atrasoes disso ficará melhor fixado do que com a maior.
• Não segure a peça de trabalho em cima de partes

do corpo.

Perigo de ferimentos e esmagamentos provocados por peças em movimento!

Posicao-se a si e aos outros de forma a que não exista perigo da calha retroceder repentinamente.

Perigo de corte!

Não coloque as mãos na area de serração nem na lámina de serra. Segure o punho suplementar ou a caixa do motor com a sua segunda não. Se ambas as mãos estiverem a segurar a serra, não poderao ser feridas pela lámina de serra.

Apos sair da posicao de estacionamento nao tocar na peça de travailho ou na calha transversal montada na MQquina, uma vez que o resguardo de protecao está aberto e atraves disso nao o podera proteger

da lamina de serra.

• Pousar a calha transversal com a serra montada apenas na posicao de estacionamento com o resguardo de protecao fechado.
• Mantenha sempre uma distência sufiente em relação à lámina de serra. Durante o acontecimiento deverá manter uma distência suficiente em relação aos componentes em movimento.
• Espere que a lamina de serra pare antes de retiringthose recortes da peça de trabalho, restos demadeira, etc. da zona de trabajo.

Perigo de arrasto!

• Certifique-se de que durante o funciona, as peças em rotação não agarram nem puxam partes do corpo ou peças de roupa (não usar gravatas, não usar luvas, não usar peças de roupa com mangas largas; no caso de@cabelos compridos colocar sempre uma rede).

Use um resguardo para os olhos para proteger os seu olhos da eventual projecao de peças provocada pela quebra ou rutura

da corda

4. Vista geral

Ver págin2.

1 Per fi s para a g ui a de s l
2 Ranhuras

3 Posicao de estacionamento
4 Alavanca de encosto
5 Mola de retração
6 Indicador de angulo
7 Escala angular
8 Revestimento deslizante
9 Orificio para pendurar
10 Proteção contra lascas
11 Parafuso do batente angular
12 Batente angular deslizável
13 Revestimento aderente
14 Encosto fixo
* consoante o equipmentso / consoante o modelo

5. Utilização

Antes de cada'utilisation, verficar a funcão de retração da calha transversal

(very 4.4). Não utilize a calha transversal, caso a retração automatica não funciona.

5.1 Ligar aquina com a calha transversal

Ver pagina 2, imagem A e B.

• Encostar a serra circular com as ranhuras (2) aos perfis para a guia deslizante (1) na calha-guia e deslizar no sentido de serragem. As ranhuras (2) na placacde guia da serra circular deslizam sobre os perfis (1) da calha-guia.
• Ao deslizar a boa, a alavanca de encosto (4) oscila para o lado. Deslizar a boa ate a alavanca de encosto retroceder e engatar e fique bloqueada por theres da mesa de serrar.
• A boa, está ahora ligada fixamente com a calha.
• A serra deverá deslizar fácilmente sobre a calha.

5.2 Soltar a máquina da calha transversal

• Soltar a serra do encosto e deslizar ligeiramente no sentido de trabalho
• Oscilar a alavanca de encosto (4) para a afastar e puxar a serra para fora do perfil de guia.

5.3 Proteção contra lascas

Quando novo, aaresta exterior da protecao contra lascas (10) fica um peu saliente em relationao a linha de corte da lamina da serra circular. esta saliencia ecortada durante o primeiro corte. Para evaporar um arrancamento e necessario que a protecao contra lascas (10) assente completeness sobre una base ao cortar. A aresta da protecao contra lascas fica assim uniforme com a aresta de corte da peça de trabalho.

5.4 Trabalhar com a calha transversal

Ver pagina 2, figura C.

• Apertar firmamente o parafuso do batente angular (11).
• Encostar a calha transversal ligada à serra circular com os encostos (14) e (12), que se encontrar na parte inferior da calha transversal à aresta da peça de trabalho.
• Ligar a serra.
• Déslizar a serra no sentido de serragem.

Perigo de corte! O resguardo de proteção abre-se. Não agarrar na lâmina

de serra.

• Após o corte, desligar a serra e deslizar a serra sobre a calha transversal de volta para a posicao de estacionamento.
• Agora, levantar a calha transversal da peça de trabalho.
• Se a serra e a calha são levantaras da peça de trabalho antes de retroceder para a posicao de estacionamento, a calha é puxada novamente paraTRS com a ajuda da mola de retencao (5) para o encosto na serra circular, para a posicao de estacionamento (3).

Perigo de esmagamento devido a contragolpe da calha transversal

• Manter as mês afastadas da peça de trabalho na zona porTRS da serra ao elevar o aparecido, uma vez que a calha transversal retrocede para a serra ao soltar da peça de trabalho.

5.5 Ajustar o batente angular

Ver pagina 2, fig. C.

Soltar o parafuso (11) do batente angular (12) na parte inferior da calha transversal e na parte traseira do指示or de angulo (6). Ajustar o angulo pretendido na escala angular (7) e voltar a aperture firmamente o parafuso.

Os cortes angular podem ser ajustados continually de -60^ at ± 60^ . Estao disponiveis entalhes de engatar para todos os tamanhos angulares.

5.6 Serrar com esquadria

Os cortes com esquadria são permitidos em todos os ângulos. O ajuste da区内 para o corte em esquadria devem ser consultados no manual de instruções do respetivo aparecido.

6. Manutenção

6.1 Proteção contra lascas, revestimento aderente e deslizante

Antes de montar o revestimento deslizante é necessário remover completeness os resíduos de cola na calha-guía (se necessário com solventes)!

Em caso de substituição da serra circular ou da lámina de serra, por norma é necessário substituir a proteção contra lascas por uma nova. Para colocar a proteção contra lascas nova com maior dificuldade é possivel puxar a parte dianteira para fora da ranhura da calha-guia (aprox. 2 - 3 cm) para proporcionar uma adeência mais segura. Caso está dificil colocar a proteção manualmente poderá也是非常'utilizar um alicate para fazer a puxar a proteção contra lascas. Uma vez que ao colocar a proteção contra lascas esta pode esticar excessively, é recomendado deixar a calhagua repousar um peu antes de cortar as extremidades em excesso da proteção contra lascas.

Poder é encomendar uma proteção contra lascas (10) de substituição atraves do n.° de pedido 6.29023000.

PORTUGUESpt

Substituir o revestimento aderente (13) em caso de danos ou desgaste excessivo. Podera encomendar revestimentos aderientes de substituicao atraves do n. de pedido 6.29024000

Substituir o revestimento deslizante (8) em caso de danos ou desgaste excessivo. Podera encomendar revestimentos deslizantes de substituição atraves do n. ^国 de pedido 6.29025000
