Producttype	Geleiderail (afkortzaag)
Merk	Metabo
Model	KFS 70
Lengte	70 cm (schatting)
Breedte	Ongeveer 6 cm
Gewicht	Ongeveer 1,5 kg
Instelbaar hoekbereik	-60° tot +60°
Materiaal	Aluminium (glijprofiel) met antislip- en glijlaag
Antislipbekleding	Ja, onder de rail (ref. 6.29024000)
Glijlaag	Ja, op de rail (ref. 6.29025000)
Splinterbescherming	Ja, uitwisselbaar (ref. 6.29023000)
Verstelbare hoekaanslag	Ja
Automatische terugtrekfunctie	Ja, brengt de rail terug in rustpositie
Zaagcompatibiliteit	Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Correct gebruik	Precies zagen van planken en panelen met compatibele handcirkelzagen
Onderhoud	Controleer de terugtrek vóór elk gebruik; vervang splinterbescherming en bekledingen indien versleten
Reserveonderdelen	Splinterbescherming (6.29023000), antislipbekleding (6.29024000), glijlaag (6.29025000)

Veelgestelde vragen - KFS 70 METABO

Welke Metabo zaagmodellen zijn compatibel met de KFS 70 geleiderail?

De KFS 70 geleiderail is ontworpen voor de volgende Metabo handcirkelzagen: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS en KS 85 FS.

Hoe bevestig ik een zaag op de KFS 70 rail?

Plaats de zaag met de groeven (2) op de glijprofielen (1) en duw deze in zaagrichting totdat de aanslaghendel (4) achter de zaagtafel vergrendelt.

Hoe verwijder ik de rail van de zaag?

Duws de zaag lichtjes in zaagrichting, maak de aanslaghendel (4) los en haal de zaag uit het geleideprofiel.

Kan de KFS 70 rail verstekzagen maken?

Ja, u kunt de zaaghoek instellen van -60° tot +60° met behulp van de hoekaanslag (12) en de schaal (7).

Hoe gebruik ik de splinterbescherming van de rail?

De splinterbescherming (10) steekt bij de eerste zaagsnede iets uit; deze past zich daarna aan. Om het te installeren, steekt u het in de groef van de rail. Een nieuwe splinterbescherming kan worden besteld onder ref. 6.29023000.

Wat zijn de belangrijke veiligheidsinstructies voor de KFS 70 rail?

Houd uw handen nooit in de buurt van het zaagblad. Controleer de terugtrekveer vóór elk gebruik. Til de zaag en de rail niet op voordat de zaag in rustpositie is.

Hoe onderhoud ik de bekledingen van de rail?

Vervang de antislipbekleding (13) indien versleten (ref. 6.29024000) en de glijlaag (8) indien beschadigd (ref. 6.29025000). Reinig de glijprofielen indien nodig met een oplosmiddel.

Heeft de KFS 70 rail een automatisch terugtreksysteem?

Ja, een terugtrekveer (5) brengt de rail terug naar de rustpositie (3) wanneer hij van het werkstuk wordt getild. Gebruik de rail niet als de terugtrek niet werkt.

Kan ik de rail gebruiken met andere zaagmerken?

Nee, de KFS 70 rail is specifiek ontworpen voor de in de handleiding vermelde Metabo modellen. Gebruik met andere merken is niet gegarandeerd en kan gevaarlijk zijn.

Waar kan ik reserveonderdelen voor de KFS 70 rail vinden?

Reserveonderdelen (splinterbescherming, bekledingen) zijn verkrijgbaar onder de referenties: splinterbescherming 6.29023000, antislipbekleding 6.29024000, glijlaag 6.29025000. Neem contact op met de Metabo klantenservice of een erkende dealer.

GEBRUIKSAANWIJZING KFS 70 METABO

nl Oorspronkelijke gebruiksaanwijzing 9

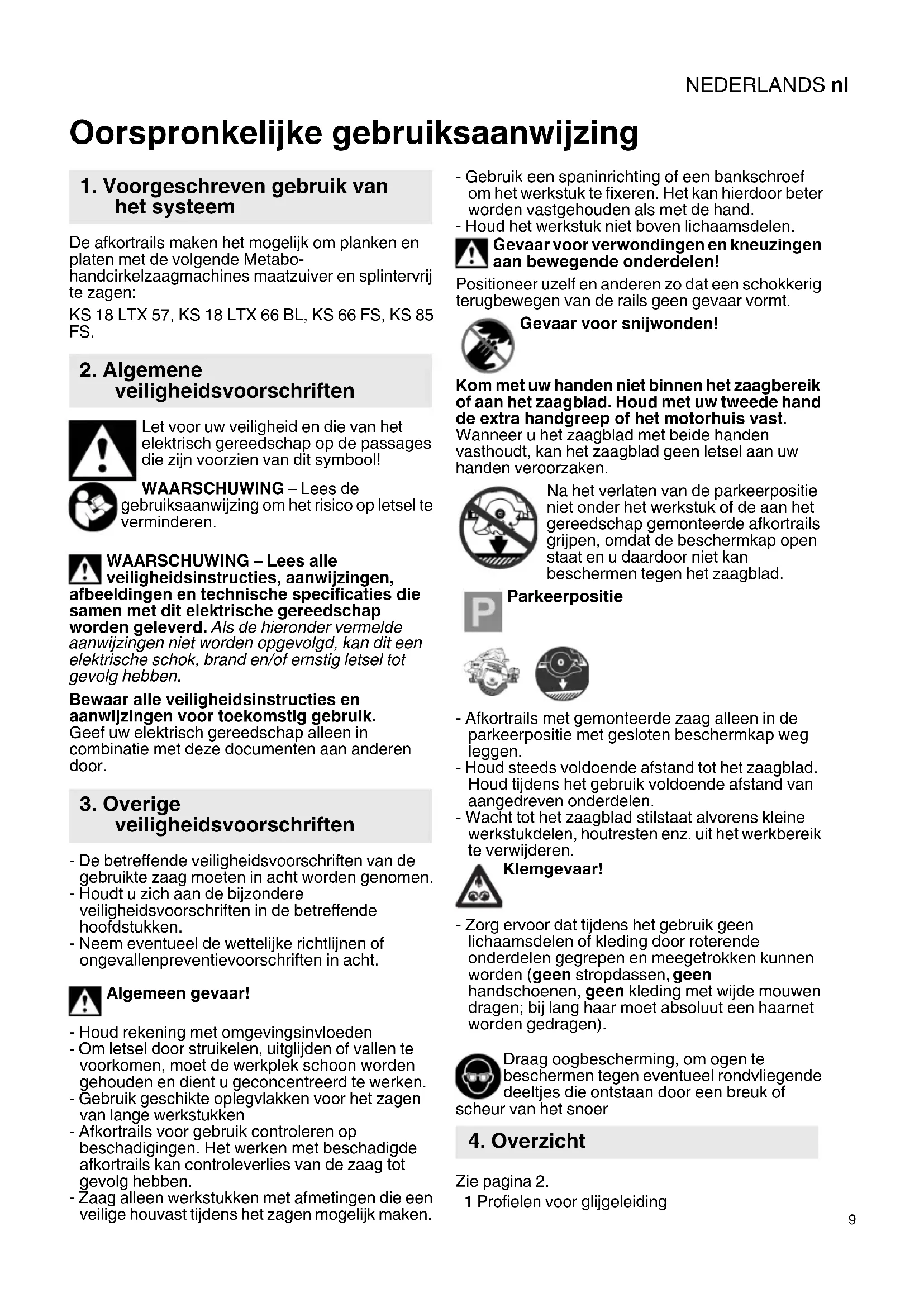

Oorspronkelijke gebruiksaanwijzing

1. Voorgeschreiben gebruik van het systeme

De afkortrails make het möglichk om planken en platen met de volgende Metabohandcirkelzaagmachines maatzuiver en splintervrij te zagen:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die+zijn voorzien van dit symbool!

WAARSCHUWING - Lees de pruiksaanwijzing om het risico op letsel te rminderen.

WAARSCHUWING - Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Geef uw elektrisch gereedschap alleen in combinatie met deze documenten aan andere endoor.

3. Overige veiligheidsvoorschriften

• De betreffende veiligheidsvoorschriften van de gebruike zaag要去en in acht worden genomen.
• Houdt u zich aan de bijzondere veiligheidsvoorschriften in de betreffende hoofdstukken.
• Neem eventueel de wettelijkrechtlijnen of ongevallenpreventievoorschriften in acht.

Algemeen gevaar!

• Houd rekening met omgevingsinvloeden
• Om letsel door struikelen, uitgliijden of vallen te voorkomen, moet de werkplek schoon worden gezhouden en dient u geconcentreerd te werken.
• Gebruik geschichte oplegvlakken voor het zagen van lange werkstukken
• Afkortrails voor gebruik controleren op beschadigingen. Het werknen met beschadigde afkortrails kan controleverlies van de zaag tot gevolg hebben.

• Zaag alleen werkstukken met afmetingen die een veilige houvastijdens het zagen möglichk make.

• Gebruik een spaninrichting of een bankschoef om het werkstuk te fixeren. Het kan hierdoor better worden vastgehonden als met de hand.

• Houd het werkstuk Niet boven lichaamsdelen.

Gevaar voor verwondingen en kneuzingen aan bewegende onderdelen!

Positioneer uzelf en anderen zo dat een schokkerig terugbewegen van de rails geen gevaar vormt.

Gevaar voor snijwonden!

Kom met uw handen nicht binnen het zaagbereik of aan het zaagblad. Houd met uw tweede hand de extra handgreep of het motorhuis vast.

Wanner u het zaagblad met beiden handen vasthoudt, kan het zaagblad geen letsel aan uw handen veroorzaken.

Na het verlaten van de parkeerpositie Niet onder het werkstuk of de aan het gereedschap gemonteerde afkortrails grijpen, waar dat beschemkap open staat en u daardoor Niet kan beschermen gegen het zaagblad.

Parkeerpositie

• Afkortrails met gemonteerde zaag alleen in de parkeerpositie met gesloten beschemkap weg leggen.
• Houd steeds voldoende afstand tot het zaagblad.
  Houd tijdens het gebruik voldoende afstand van aangedreten onderdelen.
• Wacht tot het zaagblad stilstaat alvorenskleine werkstukdelen, houtresten enz.uit het werkbereik te verwijderen.

Klemgevaar!

• Zorg ervoor datijdens het gebruik geen lichaamsdelen of kleding door roterende onderdelen gegrepen en meegetrokken können worden (geen stropdassen, geen handschoenen, geen kleding met wijde mouwen dragen; bij lang haar moet absolut een haarnet worden gedragen).

Draag oogbescherming, om ogen te beschemmen gegen eventuele rondvliegende deeltjes die ontstaan door een breuk of

scheur van het snoer

4. Overzicht

Zie pagina 2.

1 Profielen voor glijgeleiding

NEDERLANDSnl

2 Groven
3 Parkeerpositie
4 A anslag hendeI
5 Trekveer
6 Hoekweergave
7 Hoekindeling
8 Glijbekleding
9 O p h a n g g a at j e
10 Splinterbescherming
11 Schroef voor de hoegaanslag
12 Hoekaanslag verschuifbaar
13 Klithechting
14 Aanslag vast
* afhankelijk van de uitvoering/het model

5. Gebruik

Voor elk gebruik moet de terugtrekfunctie van de afkortrails worden gecontroleerd

(zie 4.4). Gebruik de afkortrails nicht, als de automatische terugtrekfunctie nicht werkt.

5.1 Machine met de afkortrails verbinden

Zie pagina 2, afbeelding A en B.

• De cirkelzaag met de groeven (2) aan de profielen voor de glijgeleiding (1) gegen de geleiderail plaatsen en in de zaagrichting erop schuiven. De groeven (2) in de cirkelzaag-geleideplaat glijden in de profielen (1) van de geleiderails.
• Bij het erop schuiven van de machine zwenkt de aanslaghendel (4) maar de zichkant. De machine zo ver erop schuiven totdat de aanslaghendeltering klikt en achefter de zaagtafel vergrendeld.
• De machine is nu vast verbonden met de rails.
• De zaag要去lichtjes over der rails glijden.

5.2 Maak de machine los van de afkortrails

• De zaag van de aanslag losmaken en een beetje in de werkrichting schuiven
• De aanslaghendel (4) weg zwenken en de zaaguit het geleidingsprofiel trekken.

5.3 Splinterbescherming

Bij het eerste gebruik steegt de buitenkant van de splinterbescherming (10) enigszins over de zaagbaan van het zaagblad van de cirkelzaag UIT. Dit uitstekende deel worden bij de eerste snede afgezaagd. Om het lostrekken te voorkomen,要去 de splinterbescherming (10)ijdens het zagen volledig op een ondergrond liggen. De rand van de splinterbescherming is dan vlak met de snijkant van het werkstuk.

5.4 Werken met de afkortrails

Zie pagina 2, afbeelding C.

• Schroef voor de hoekaanslag (11) stevig vastdraaien.
• Met de cirkelzaag verbonden afkortrails met de aanslagen (14) en (12), die zich aan de onderzijde van de afkortrails bevinden, gegen de werkstukrand aan leggen.
• Schakel de zaag in.
• Zaag in de zaagrichting schuiven.

Gevaar voor snijwonden! De beschermkap gaat open. Niet in het zaagblad vrijpen.

• Na het zagen de zaag uitschakelen en de zaag op de afkortrails terug in de parkeerpositie brengen.
• Vervolgens de afkortrails van het werkstuk halen.
• Worden zaag en rails door het werkstuk voor het terugbrengen in de parkeerpositie van het werkstuk opgetild, zal de rails met behulp van de trekveer (5) wee terug maar de aanslag van de cirkelzaag in de parkeerpositie (3) worden getrokken.

Gevaar voor bekneld raken door terugslag van de afkortrails

• Handen uit het bereik anschter de zaag houden tijdens het optillen van het apparaat van het werkstuk, omdat de afkortrails bij het losraken van het werkstuk terugsnelt maar de zaag.

5.5 Hoekaanslag instellen

Zie pagina 2, afb. C.

De schroef (11) van de hoegaanslag (12) aan de onderzijde van de afkortrails en achechterkant van de hoekweergave (6) losmaken. Gewenste hoek instellen aan de hoekindeling (7) en de schroef wee vastdraaien.

Hoeksnedes zijn traploos instelbaar van -60^ tot +60^ . Voor gangbare hoekinstellenen zijn keren aanwezig.

5.6 Zagen met verstek

Zaagsneden met verstek zijn möglichk in alle hoekinstellungen. De instelling van de machine ten opzichte van de versteksnede is terug te vinden in de gebruiksaanwijzing van het betreffende apparaat.

6. Onderhoud

6.1 Splinterbescherming, klit- eng glijdbekleding

Voor het aanbrengen van de glijdbekleding要去en de lijmresten aan de geleiderails (indien nodig met een oplosmiddel) volledig worden verwijderd!

Wanner er een andere cirkelzaag of zaagblad wordt ingezet, dient de splinterbescherming in de regel door een neue te worden verrangen. Voor het eenvoudiger inbrengen van de neue splinterbescherming kan het voorste gedeelte van de groef van de geleiderail (ca. 2 - 3 cm) wordenuitgetrokken om een stevige grip möglich te makeen. Als het te moeilijk is om het rubberprofiel met de hand erin te trekken, kan ook een tang voor het trekken van de splinterbescherming worden gebruikt. Omdat bij het intrekken de splinterbescherming kan worden langgetrokken is het raadzaam, de geleiderail voor het afsnijden van de uitstekende uiteinden van de splinterbescherming een beetje te lately rusten.

Splinterbescherming (10) ter verrangis verkrijgbaar onder bestelnr. 6.29023000.

Klithechting (13) verrangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29024000

Glijdbekleding (8) verrangen in geval van beschadiging of sterke slijtage. Vervanging kunt u verkrijgen onder bestelnr. 6.29025000
