Tipo di prodotto	Guida di scorrimento (sega a troncare)
Marca	Metabo
Modello	KFS 70
Lunghezza	70 cm (stima)
Larghezza	Circa 6 cm
Peso	Circa 1,5 kg
Campo angolare regolabile	-60° a +60°
Materiale	Alluminio (profilo di scorrimento) con rivestimento antiscivolo e scorrevole
Rivestimento antiscivolo	Sì, sotto la guida (rif. 6.29024000)
Rivestimento scorrevole	Sì, sulla guida (rif. 6.29025000)
Protezione anti-schegge	Sì, intercambiabile (rif. 6.29023000)
Arresto angolare regolabile	Sì
Funzione di richiamo automatico	Sì, riporta la guida in posizione di riposo
Compatibilità seghe	Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Uso conforme	Taglio preciso di tavole e pannelli con seghe circolari portatili compatibili
Manutenzione	Controllare il richiamo prima di ogni uso; sostituire la protezione anti-schegge, i rivestimenti se usurati
Ricambi	Protezione anti-schegge (6.29023000), rivestimento antiscivolo (6.29024000), rivestimento scorrevole (6.29025000)

Domande frequenti - KFS 70 METABO

Quali modelli di seghe Metabo sono compatibili con la guida KFS 70?

La guida KFS 70 è progettata per le seguenti seghe circolari portatili Metabo: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS e KS 85 FS.

Come fissare una sega sulla guida KFS 70?

Posizionare la sega con le scanalature (2) sui profili di scorrimento (1) e spingerla nella direzione di taglio fino a quando la leva di arresto (4) si blocca dietro il tavolo di taglio.

Come rimuovere la guida dalla sega?

Spingere leggermente la sega nella direzione di taglio, rilasciare la leva di arresto (4) ed estrarre la sega dal profilo di guida.

La guida KFS 70 permette tagli a smusso?

Sì, è possibile regolare l'angolo di taglio da -60° a +60° utilizzando l'arresto angolare (12) e la scala (7).

Come utilizzare la protezione anti-schegge della guida?

La protezione anti-schegge (10) sporge leggermente durante il primo taglio; si regola successivamente. Per installarla, inserirla nella scanalatura della guida. Una nuova protezione anti-schegge può essere ordinata con il rif. 6.29023000.

Quali sono le importanti istruzioni di sicurezza per la guida KFS 70?

Non mettere mai le mani vicino alla lama della sega. Controllare la molla di richiamo prima di ogni utilizzo. Non sollevare la sega e la guida finché la sega non è in posizione di riposo.

Come mantenere i rivestimenti della guida?

Sostituire il rivestimento antiscivolo (13) se usurato (rif. 6.29024000) e il rivestimento scorrevole (8) se danneggiato (rif. 6.29025000). Pulire i profili di scorrimento con un solvente se necessario.

La guida KFS 70 è dotata di un sistema di richiamo automatico?

Sì, una molla di richiamo (5) riporta la guida in posizione di riposo (3) quando viene sollevata dal pezzo. Se il ritorno non funziona, non utilizzare la guida.

Posso usare la guida con altre marche di seghe?

No, la guida KFS 70 è specificamente progettata per i modelli Metabo elencati nel manuale. L'uso con altre marche non è garantito e può essere pericoloso.

Dove posso trovare i ricambi per la guida KFS 70?

I ricambi (protezione anti-schegge, rivestimenti) sono disponibili con i riferimenti: protezione anti-schegge 6.29023000, rivestimento antiscivolo 6.29024000, rivestimento scorrevole 6.29025000. Contattare il servizio clienti Metabo o un rivenditore autorizzato.

MANUALE UTENTE KFS 70 METABO

it Istruzioni originali 12

es Manual original 15

pt Manual original 18

sv Bruksanvisning i original 21

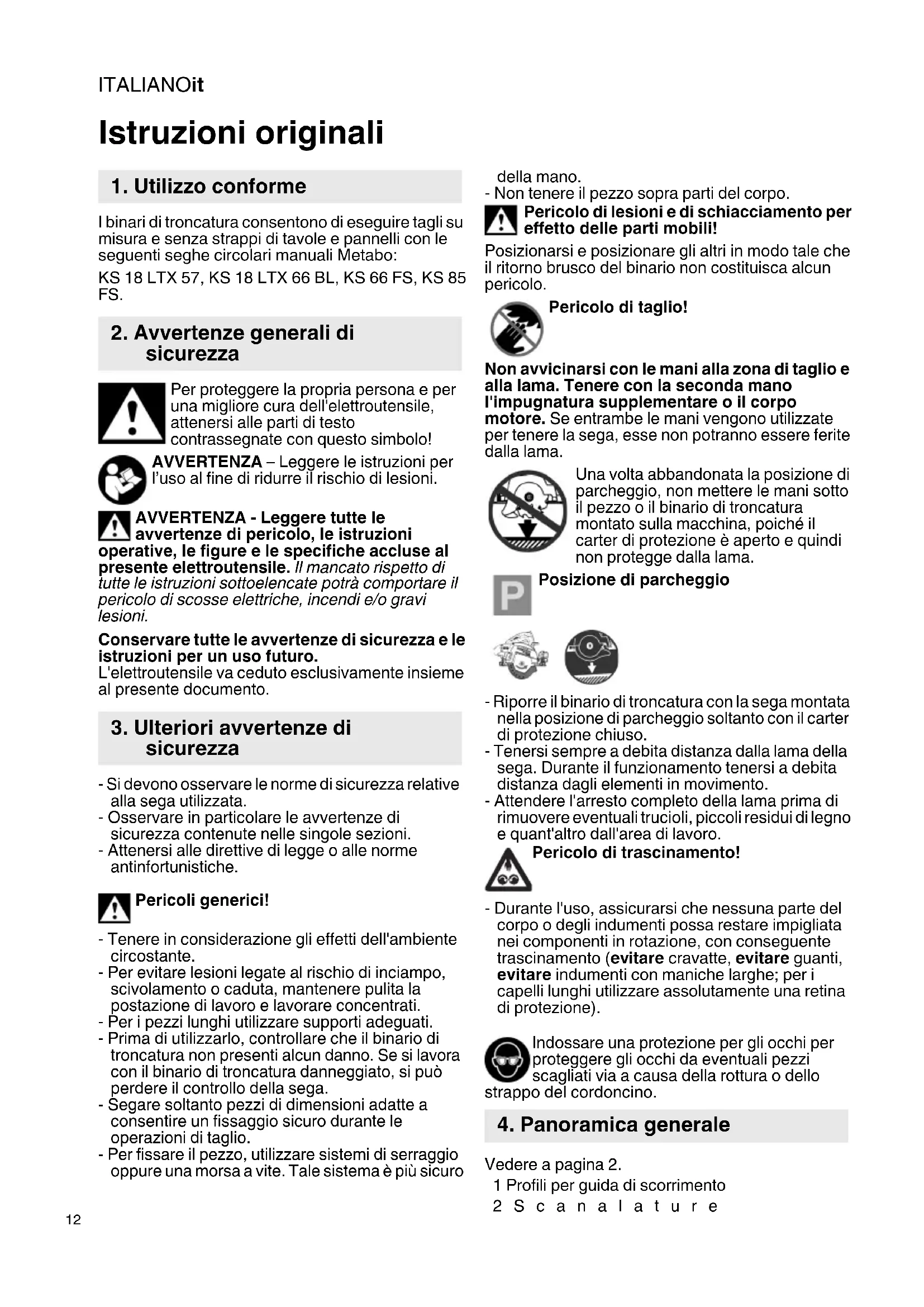

Istruzioni originali

1. Utilizzo conforme

I binari di troncatura consentono di eseguire tagli su misura e essere strappi di tavole e pannelli con le seguenti seghe circolari manuali Metabo: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorie cura dell'eletttroutensile, attenersi alle parti di testo contrassegnate con questo symbolo!

AVVERTENZA - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni.

VERTENZA - Leggere tutte le vertenze di pericolo, le istruzioni

operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'eletttroutensile va ceduto esclusivamente insieme al presente documento.

3. Ulteriori avventenze di sicurezza

• Si devono osservare le norme di sicurezza relative alla sega utilizzata.
• Osservare in particolare le avventenze di sicurezza containute nelle singolesezioni.
• Attenersi alle direttive di legge o alle norme antinfortunistiche.

Pericoli generici!

• Tenere in considerazione gli effetti dell'ambiente circostante.
• Per evitare lesioni legate al rischio di inciampo, scivolamento o caduta, Maintainere pulita la postazione di lavoro e lavorare concentrati.
• Per i pezzi lunghi utilizzare supporti adeguati.
• Prima di utilizzato, controllare che il binario di troncatura non presenti alcun danno. Se si lavora con il binario di troncatura danneggiato, si cui perdere il controllo della sega.
• Segare sostanto pezzi di dimensioni adatte a consentire un fissaggio sicuro durante le operazioni di taglio.
• Per fissare il pezzo, utilizzare sistemi di serraggio oppure una morsa a vite. Taleistema è più sicuro

della mano.

• Non tener il pezzo sopra parti del corpo.

Pericolo di lesioni e di schiacciamento per effetto delle parti mobili!

Posizionarsi e posizionare gli altri in modo tale che il ritorno brusco del binario non costituisca alcun pericolo.

Pericolo di taglio!

Non avvincini s con le mani alla zona di taglio e alla lama. Tenere con la seconda mano I'impugnatura supplementare o il corpo motore. Se entrambhe le mani vengono utilizzate per tenere la sega, esse non potranno essere ferite alla lama.

Una volta abbandonata la posizione di parcheggio, non mettere le mani sotto il pezzo o il binario di troncatura montato sulla macchina, poiché il carter di protezione è aperto e quindi non protege alla lama.

Posizione di parcheggio

• Riporre il binario di troncatura con la sega montata nella posizione di parcheggio soltanto con il carter di protezione chiuso.
• Tenersi sempre a debita distanza dalla lama della sega. Durante il funzionamento tenersi a debita distanza dagli elementi in movimento.
• Attendere l'arresto completo della lama prima di rimuovere eventuali trucoli, piccoli residui di legno e quant'altro dall'area di lavoro.

Pericolo di trascinamento!

• Durante l'uso, assicurarsi che nessuna parte del corpo o degli indumenti possa restare impigliata nei componenti in rotazione, con seguente trascinamento (evitare cravatte, evitare quanti, evitare indumenti con maniche larghe; per i capelli lunghi utilizzare assolutamente una retina di protezione).

Indossare una protezione per gli occhi per proteggere gli occhi da eventuali pezioni scagliati via a causa della rottrura o dello o del cordoncino.

4. Panorama generale

Vedere a pagina 2.

1 Profili per guida di scorrimento

2 Scanal a t u re

3 Posizione di parcheggio

4 Leva di arresto

5 M o l l a d i r i c h i a m o

6 Indicatore angolare

7 S c a l a a n g o l o

8 Strato di scorrimento

9 Foro di aggancio

10 Protezione anti-scheggiatura

11 Vite per battuta angolare

12 Battuta angolare regolabile

13 Strato di tenuta

14 Battuta fissa

• in funzione della dotazione / in funzione del modello

5. Utilizzo

Prima di agli utilizzato, controllare la funzione di ritorno del binario di

troncatura (vedi 4.4). Non utilizzato il binario di troncatura se il ritorno automatico non funziona.

5.1 Collegare la macchina con il binario di troncatura

Vedere pagina 2, fig. A e B.

• Applicare la sega circolare sul binario di guida inserendola in corrispondenza delle scanalature (2) sui profili per la guida di scorrimento (1), quando spingere nella direzione di taglio. Far scorrere le scanalature (2) nella piastra di guida della sega circolare sui profili (1) del binario di guida.
• Spingendo la macchina, la leva di arresto (4) si sposta lateralmente. Spingere la macchina fino a quando la leva di arresto non scatta all'indietro bloccandosi diaestro al banco sega.
• A Anything, la macchina è saldamente fissata al binario.
• La sega deve scorrere fácilmente sul binario.

5.2 Separare la macchina dal binario di troncatura

• Separare la sega alla battuta e spinnerla di un po' nella direzione di lavoro.
• Allontanare la leva di arresto (4) ed estrarre la sega dal profilo di guida.

5.3 Protezione anti-scheggiatura

In condizioni nuove, il bordo esterno della protezione anti-scheggiatura (10) sporge leggermente dal piano di taglio della lama della sega circolare. Questa sporenza viene eliminata con l'esecuzione del primo taglio. Per evitare una lacerazione, la protezione anti-scheggiatura (10) dovrebbe trovarsi completeness su un fondo quando si inizia il taglio. Il bordo della protezione anti-scheggiatura risulta quindi uguali al bordo di taglio del pezzo in lavorazione.

5.4 Lavorare con il binario di troncatura

Vedere pagina 2, fig. C.

• Stringere a fondo la vite per la battuta angolare (11).

• Appoggiare il binario di troncatura collegato con la sega circolare sul bordo del pezzo in lavorazione tramite le battute (14) e (12) che si trovano sul lato inferiore del binario di troncatura.
  -Mettere in funzione la sega.

• Spingere la sega nella direzione di taglio.

Pericolo di taglio! I carter di protezione si\ apre. Non afferrare la lama.

• Al terme del taglio, spegnere la sega e condurla sul binario di troncatura all'indietro verso la posizione di parcheggio.
• Sollevare a Anything il pezzo in lavorazione.
• Se la sega e il binario vengono sollevati dal pezzo prima del ritorno alla posizione di parcheggio, il binario viene portato nuovamente nella posizione di parcheggio (3) sulla battuta della sega circolaretramite la molla di richiamo (5).

Pericolo di schiacciamento dovuto al contraccolpo del binario di troncatura

• Tenere le mani lontane alla zona dietro la sega quando si solleva l'utensile dal pezzo, poiché il binario di troncatura scatta all'indietro verso la sega al momento dell'allontanamento dal pezzo.

5.5 Regolare la battuta angolare

Vedere pagina 2, fig. C.

Svitare la vite (11) della battuta angolare (12) posta sul lato inferiore del binario di troncatura e sul retro dell'indicatore angolare (6). Impostare l'angolo desiderato sulla Scala (7) e serrare di nuovo a fondo la vite.

I tagli angolari sono regolabili in continuo da -60^ a +60^ . Per gli angoli più comuni sono presenti apposite intaccature di arresto.

5.6 Effettuare tagli obliqui

I tagli obliqui possono essere seguiti in tutte le angolazioni. Per la regolazione della macchina per il taglio obliquo si rimanda alle istruzioni per l'uso del relativivo utensile.

6. Manutenzione

6.1 Protezione anti-scheggiatura, strato di tenuta e strato di scorrimento

Prima di applicare lo strato di scorrimento, i residui di colla devono essere completamente rimossi dal binario di guida (se necessario usare un solvente)!

Qualora si cambisegacircolareolama,di regola è necessario sostituire la protezione anti-scheggiatura con una nuova. Per insertire piùfacilitmente la nuova protezione anti-scheggiatura èpossible estrarre la parte anteriore dallascanalatura del binario di guida (circa 2 - 3 cm) perconsentire una presa sicura. Se l'insertimento manuale risulta essere troppo dificoltoso,si pou ricorrere anche a una pinza per tirare la protezione anti-scheggiatura. Poiché durante l'insertimento èpossible che la protezione anti-scheggiatura siallunghi,si suggerisce di lasciare fermo il binario di guida prima di troncare le estremità sporgenti della protezione.

É possibile ordinare la protezione anti-scheggiatura (10) di ricambio con il n. d'ordine 6.29023000

ITALIANOit

Sostituire lo strato di tenuta (13) in caso di danneggiamento o forte usura. E possibile ordinare il ricambio con il n. d'ordine 6.29024000
Sostituire lo strato di scorrimento (8) in caso di danneggiamento o forte usura. E possibile ordinare il ricambio con il n. d'ordine 6.29025000
