KFS 70 - Piła METABO - Bezpłatna instrukcja obsługi

Rodzaj produktu	Prowadnica (piła ukośnica)
Marka	Metabo
Model	KFS 70
Długość	70 cm (szacunkowo)
Szerokość	Około 6 cm
Waga	Około 1,5 kg
Zakres regulacji kąta	-60° do +60°
Materiał	Aluminium (profil ślizgowy) z powłoką antypoślizgową i ślizgową
Powłoka antypoślizgowa	Tak, pod prowadnicą (nr ref. 6.29024000)
Powłoka ślizgowa	Tak, na prowadnicy (nr ref. 6.29025000)
Osłona przeciwdziałająca odpryskom	Tak, wymienna (nr ref. 6.29023000)
Regulowany ogranicznik kąta	Tak
Funkcja automatycznego powrotu	Tak, przywraca prowadnicę do położenia spoczynkowego
Kompatybilność pił	Metabo KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS
Zgodne użytkowanie	Precyzyjne cięcie desek i płyt za pomocą kompatybilnych ręcznych pił tarczowych
Konserwacja	Sprawdzać powrót przed każdym użyciem; wymieniać osłonę przeciwdziałającą odpryskom, powłoki w razie zużycia
Części zamienne	Osłona przeciwdziałająca odpryskom (6.29023000), powłoka antypoślizgowa (6.29024000), powłoka ślizgowa (6.29025000)

Często zadawane pytania - KFS 70 METABO

Jakie modele pił Metabo są kompatybilne z prowadnicą KFS 70?

Prowadnica KFS 70 jest przeznaczona do następujących ręcznych pił tarczowych Metabo: KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS i KS 85 FS.

Jak zamocować piłę na prowadnicy KFS 70?

Umieść piłę z rowkami (2) na profilach ślizgowych (1) i popchnij ją w kierunku cięcia, aż dźwignia ogranicznika (4) zablokuje się za stołem piły.

Jak zdjąć prowadnicę z piły?

Popchnij piłę lekko w kierunku cięcia, odblokuj dźwignię ogranicznika (4) i wyjmij piłę z profilu prowadzącego.

Czy prowadnica KFS 70 umożliwia cięcia ukośne?

Tak, można ustawić kąt cięcia od -60° do +60° za pomocą ogranicznika kąta (12) i skali (7).

Jak używać osłony przeciwdziałającej odpryskom prowadnicy?

Osłona przeciwdziałająca odpryskom (10) wystaje lekko podczas pierwszego cięcia; po nim się dopasowuje. Aby ją zamontować, włóż ją w rowek prowadnicy. Nową osłonę można zamówić pod nr ref. 6.29023000.

Jakie są ważne zasady bezpieczeństwa dla prowadnicy KFS 70?

Nigdy nie zbliżaj rąk do ostrza piły. Przed każdym użyciem sprawdź sprężynę powrotną. Nie podnoś piły i prowadnicy, dopóki piła nie znajdzie się w położeniu spoczynkowym.

Jak konserwować powłoki prowadnicy?

Wymień powłokę antypoślizgową (13), jeśli jest zużyta (nr ref. 6.29024000) i powłokę ślizgową (8), jeśli jest uszkodzona (nr ref. 6.29025000). W razie potrzeby wyczyść profile ślizgowe rozpuszczalnikiem.

Czy prowadnica KFS 70 posiada system automatycznego powrotu?

Tak, sprężyna powrotna (5) przywraca prowadnicę do położenia spoczynkowego (3) po podniesieniu z przedmiotu. Jeśli powrót nie działa, nie używaj prowadnicy.

Czy mogę używać prowadnicy z innymi markami pił?

Nie, prowadnica KFS 70 jest specjalnie zaprojektowana do modeli Metabo wymienionych w instrukcji. Używanie z innymi markami nie jest gwarantowane i może być niebezpieczne.

Gdzie mogę znaleźć części zamienne do prowadnicy KFS 70?

Części zamienne (osłona przeciwdziałająca odpryskom, powłoki) są dostępne pod numerami: osłona przeciwdziałająca odpryskom 6.29023000, powłoka antypoślizgowa 6.29024000, powłoka ślizgowa 6.29025000. Skontaktuj się z obsługą klienta Metabo lub autoryzowanym sprzedawcą.

INSTRUKCJA OBSŁUGI KFS 70 METABO

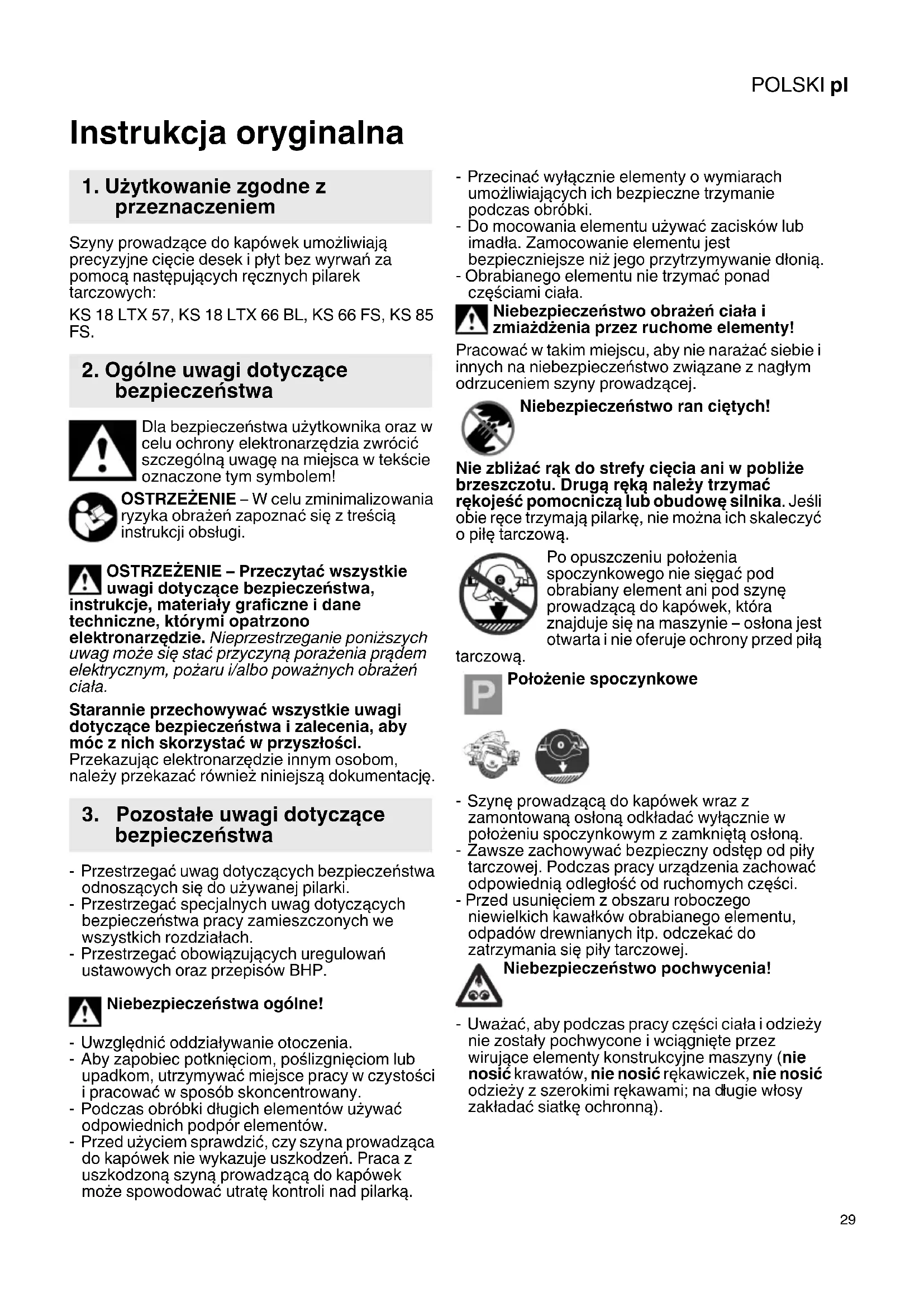

pl Instrukcja oryginalna 29

Instrukcja oryginalna

1. Uzytkowanie zgodne z przyeznaczeniem

Szymy prowadzace do kapowek umozliwija preczyjne ciècie desek i plyt bez wyrwan za pomocą nastepujacych ręcznych pilarek tarczowych:

KS 18 LTX 57, KS 18 LTX 66 BL, KS 66 FS, KS 85 FS.

2. Ogólne uwagi dotyczę bezpiecznośćstwa

Dla bezpieczestrewa uzytkownika oraz w celu ochry elektronarzedzia zwróci szcżególna uwage na sąjecka w tekscie oznaczone tym symbolem!

STRZEZENIE - W celu zminimalizowania, Wyka obrażen zapoznać sie ztreścia strukcji obstugi.

OSTRZEJEZENIE - Przechytać wszystkie uwagi dotyczne bezpiecznychstwa,

instrukcje, materiały graficzne i dane techniczne, ktorymi opatrzone

elektronarzédzie. Nieprzestrzeganie ponizszych uwag要去 sie stać przyczyna porazenia pradem elektrycznym, pozarui'albo powaznych obrażenciała.

Starannie przechowywać wszymstkie uwagi dotyczȩbezmiecznych zialecenia, aby moc z nich skorzystac w przyszȩsci.

Przekazujac elektronarzedzie innym osobom, nalezy przekazać rownież niniejsza dokumentacja.

3. Pozostale uwagi dotycznebezpieczenstwa

• Przestrzegać uwag dotycznych bezpieczność odnoszymi ch sie do uzywanej pilarki.
• Przestręgać spezialnych uwag dotycznych bezpieczność pracy zamieszczonych wyszystkich rozdziałyach.
• Przestręgacja obłowiazujycch uregulowanustawowych oraz przyepsów BHP.

Niebezpieczentwa ogolne!

-Uwzgldenic oddziawyanie otoczenia.
- Aby zapobiec potknięciom, poslizgnieciom lub upadkom, utrzymiwoć przy sący w czystosci i pracstawów spośb skoncentrowany.
- Podczas obrók dlugich elementów uzywac odpowiednich podpor elementów.
- Przed uzyciem sprawdzić,czy szyna prowadźacdo kapowek nie wykazuje uszkodzen. Praca zuszkodzona szyna prowadźacdo kapowekMHz spowodstaw utratę kontroli nad pilarka.

• Przechinać wyłącznie elementy o wymiarach umozgliwajycych ich bezpieczne trzymanie podczas obrókki.
• Do mocowania elementu uzywać zacisków lub imadła. Zamocowanie elementu jest bezpiecznychsze nied对其进行 przytrzmywanie dțonia.
• Obrabianego elementu nie trzymac ponad czesciamiciaja.

! Niebezpieczentwo obrazenciai i zmiażdźenia przyez ruchome elementy!

Pracowac w takim.),aby nie narazaic siebie iinnych na niebezpieczentwo zwiazane z naglym odrzuceniem szyny prowadzacej.

Niebezpieczentwo ran ciętych!

Nie zbljać rak do strefy cięcia ani w poplże brzesczotu. Druga reka naleź trzymać rekojeść pomocnicza lub odudowej silnika. Jesli obie sączemaj pilarke, nie maya ich skaleczyć o pię tarczowa.

Po opuszczeniu połozenia spoczynkowej nie siegać pod obrabiany element ani pod szyne prowadzacà do kapówek, która znajduje sie na maszynie - osłona jest otwarta iNie oferuju ochrony przyd piła

tarczowa.

PoTozenie spoczynkowe

• Szyne prowadzęcdo kapowek wraz z zamontowanoslono odkladcwylacnie w połozeniu spoczynkowym z zamkieta oslona.
• Zawsze zachowywoćbepieczny odstep od piy tarczowej. Podczas pracy urzadzenia zachowac odpowiednia odlegóść od ruchomych czȩsci.
• Przed usunieciem z obszaru roboczego niewielkich kawatków obrabianego elementu, odpadów drewnianych itp. odczekać do zatrzymania sie pity tarczowej.

Niebezpieczenstwo pochwycenia!

Uwazać, aby podczas pracy częsci ciała i odzieźny nie zostaly pochwycone i wciagniete przyżwirujuce elementy konstrukcyjne maszyny (nie nosić krawatów, nie nosić rekawiczek, nie nosić odzieźzy z szerokimi rekawami; na dlugie włosy zakładc siatkę ochronna).

Stosowac ochrone oczu, aby chronic oczy\ przed wszelkimi czesciami wyrzucanymi\ wskutek przyerwania lub rozerwania

przewodu.

4. Elementy urzadzenia

Patrz strona 2.

1 Profile szyny slezgowej
2 R o w k i
3 P o tozenie spoczynkowe
4 D Zwignia ogranicznika
5 Spręzyna powrotna
6 W s k a znik kata
7 S k a l a k Ātowa
8 Ok tadzina poslizgowa
9 Otwór do zawieszania
10 Zabezpieczenie przydpryskami
11 Sruba ogranicznika katowego
12 Ruchomy ogranicznik katowy
13 Okladzina przyczepna
14 Ogranicznik staly
* w zaleznosci od wyposazenia / w zaleznosci od modelu

5. Uzytkowanie

Przed kaźdym użyciem sprawdzić funkcję powrotna szyny prowadzacej do kapówek

(patrz 4.4). Nie uzywac szyny prowadzacej do kapowek, freieli system automatycznégo powrotu nie Dziata prawidtowo.

5.1 Laczenie maszyny z szyna prowadzacagdo kapowek

Patrz strona 2, rysunek A i B.

• Pilarke tarczowa przystawic rowkami (2) do profili szyny silzigowej (1) szyny prowadzacej do kapowek i nasunac w kierunku zgodnym z kierunkiem obróbki. Rowki (2) w plycie prowadzAcej pilarki tarczowej silzigajsi na profilach (1) szyny prowadzacej.
• Podczas nasuwania maszyny dzwignia ogranicznika (4) wychyla sie na bok. Maszyny nasunac tak, aby dzwignia ogranicznika ponownie sie zatrzasne i zablokowa za stolem pilarki.
• Teraz maszyna jest trwale połoczona z szyną prowadzacă.
• Pilarka musi sie swobodnie poruszać po szynie prowadzacej.

5.2 Odlaczanie maszyny od szyny prowadzacej do kapowek

• Zwolnic pilarke z ogranicznika i przyzesunanie nieco w kierunku zgodnym z kierunkiem obrobki.
• Od c h y zwiigndie ogranicznika (4) i wysunac pilarke z profilu prowadzacego.

5.3 Zabezpieczenie przydpryskami

W stanie fabrycznym zewnetrzna krawędź zabezmieczenia przy odpryskami (10) wystaje nieco poza tor cięcia pily tarczowej. Naddatek ten ochina są przy pierwszym ciȩciu. Aby zapobiec wystapieniu wyrwań, podczas nacinania

zabezpieczenia przy odpryskami (10) powinno czatkowicie przylegac do podkidu. Krawedź zabezpieczenia przy odpryskami jest wówczas,rowna z krawedzia噤ia elementu.

5.4 Praca szyna prowadzacdo kapowek Patrz strona 2, rysunek C.

• Mocno dokrecic srube ogranicznika kątowego (11).
• Szyne prowadzacja do kapowek, wraz z polączona znia pilarka tarczowa, przytozyme do krawędzi obrabianego elementu od strony ograniczników (14) i (12), któznajduja są na spodnej stronie szyny prowadzacej do kapowek.
• Uruchomicpilarke.
• Przesunac pilarke w kierunku zgodnym z kierunkiem obrobki.

Niebezpieczentwo ran ciętych! Oślona otwiera są. Nie dotykać piń tarczowej.

• Po wykonaniu cięcia wączyc pilarke i wycofac są do połozenia spoczynkowej.
• Unieszć szyne prowadźadc do kapowek z obrabianego elementu.
• Jeźeli pilarka i szyna prowadzaca zostana uniesione z obrabianego elementu przyd powrotem do połozenia spoczynkowej, to spreźyna powrotna (5) odciaga szyne prowadzacja do ogranicznika na pile tarczowej do połozenia spoczynkowej (3).

Niebezpieczentwo zgniecenia wskutek odbicia szyny prowadzacej do kapowek

• Podczas podnoszenia urzadzenia z obrabianego elementu trzymać dIonie poza obszarem za pilarka - po zwolnieniu z elementu szyna prowadzacao do kapowek powraca do pilarki.

5.5 Ustawianie ogranicznika kątowego

Patrz strona 2, rys. C.

PoluzowacSrube (11) ogranicznika katowego (12) na dolnej czeci pilarki oraz tylna scianewskaznikakata (6).Ustawic odpowiedni kat na skali katalowej (7)i ponownie mocno dokrecic Srube.

Ciecia pod katem od -60^ do +60^ regulje sie plynnie. Dla typych podzialek katowych dostepne są nacipecia.

5.6 Ciecie ukość

Ciecia ukość są möglichwe przy dowolnym ustawieniu kątowym. Dociecia ukośćngo maszyny trzeb ustawic zgodnia z opisem zamieszczonym w instrukcji obstugi danego urzadzenia.

6. Konserwacja

6.1 Zabezpieczenie przydpryskami, okladyzina przyczepna i okladyzina poslizgowa

Przed załozeniem okladyziny slizgowej bezwględnie usunac wszymstkie pozostañosci kleju z szyny prowadzacej (w razie potrzeby uzyc Rozpuszczalinika)!

Przy wymianie pilarki tarczowej lub piy tarczowej zwykle konieczna jest rawnież wymiana zabezpieczenia przy odpryskami. Aby ułatwiec

montañ nowego zabezmiecenia przed odpryskami, wciagnac prerednia czescz rowka szyny prowadzacej (ok. 2 - 3 cm), co zapewni pewny uchwyt. Ježeli rczne wciaganie przebiega zbyt cięzeko, do pociagania zabezmiecenia przed odpryskami przyna pomocniczo uzyc szczypiec. Zabezmiecenie przed odpryskami przy sie wydluzyc podczas wciagania, dlatego z ocinaniem wystajych konćowekazoleca się odczekać do czasu ulozenia się zabezmiecenia w szynie prowadzacej.

Zapasowe zabeepieczenia przyd odpryskami (10) sa dostepne pod numerem katalogowym 6.29023000.

Wymienić okladzine przyczepna (13) w przypadku uszkodzenia lub znacznego zużycia. Elementy zamienne są dostepne pod numerem katalogowym 6.29024000.

Wymienic okladzine slizgowa (8) w przypadku uszkodzenia lub znacznego zuzycia. Elementy zamienne są dostepne pod numerem kataloggowym 6.29025000.
