ASR 35 M AutoClean - Aspirateur METABO - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Aspirateur industriel
Puissance d'aspiration	3500 W
Capacité du réservoir	35 litres
Poids	15 kg
Dimensions (L x l x H)	580 x 380 x 600 mm
Système de filtration	Filtre à cartouche AutoClean
Niveau sonore	70 dB(A)
Applications	Aspirateur pour poussières et liquides
Utilisation	Idéal pour les chantiers et les travaux de rénovation
Maintenance	Filtre nettoyable automatiquement, entretien régulier recommandé
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité
Accessoires inclus	Flexible, tuyaux, brosses et adaptateurs
Garantie	2 ans

FOIRE AUX QUESTIONS - ASR 35 M AutoClean METABO

Comment puis-je activer la fonction AutoClean de l'ASR 35 M ?

Pour activer la fonction AutoClean, appuyez sur le bouton dédié sur le panneau de commande lorsque l'aspirateur est en marche. Cela déclenchera le nettoyage automatique du filtre.

Quel type de filtres puis-je utiliser avec l'ASR 35 M ?

L'ASR 35 M utilise des filtres en polyester et des filtres à cartouche. Assurez-vous d'utiliser des filtres recommandés par le fabricant pour garantir un fonctionnement optimal.

Comment vider le réservoir de l'aspirateur ?

Pour vider le réservoir, retirez-le de l'unité principale, ouvrez le couvercle et videz-le dans une poubelle. Assurez-vous de nettoyer le réservoir régulièrement pour éviter les obstructions.

Mon aspirateur fait un bruit anormal. Que dois-je faire ?

Un bruit anormal peut être le signe d'un blocage ou d'une pièce desserrée. Vérifiez le tuyau et les accessoires pour des obstructions. Si le problème persiste, contactez le service client.

Quelle est la capacité du réservoir de l'ASR 35 M ?

Le réservoir de l'ASR 35 M a une capacité de 35 litres, ce qui permet une aspiration prolongée sans avoir à le vider fréquemment.

Est-ce que l'ASR 35 M peut aspirer des liquides ?

Oui, l'ASR 35 M est conçu pour aspirer à la fois des solides et des liquides. Assurez-vous de suivre les instructions dans le manuel pour une utilisation sécurisée.

Comment puis-je nettoyer le filtre de l'aspirateur ?

Pour nettoyer le filtre, retirez-le de l'aspirateur et tapotez-le doucement pour enlever la poussière. Vous pouvez également le laver à l'eau tiède, mais assurez-vous qu'il soit complètement sec avant de le réinstaller.

L'aspirateur ne s'allume pas. Que dois-je vérifier ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que le réservoir est correctement installé et que tous les couvercles sont fermés.

Comment puis-je stocker l'ASR 35 M correctement ?

Pour un stockage optimal, videz le réservoir, nettoyez le filtre et rangez l'aspirateur dans un endroit sec et frais, à l'abri de l'humidité.

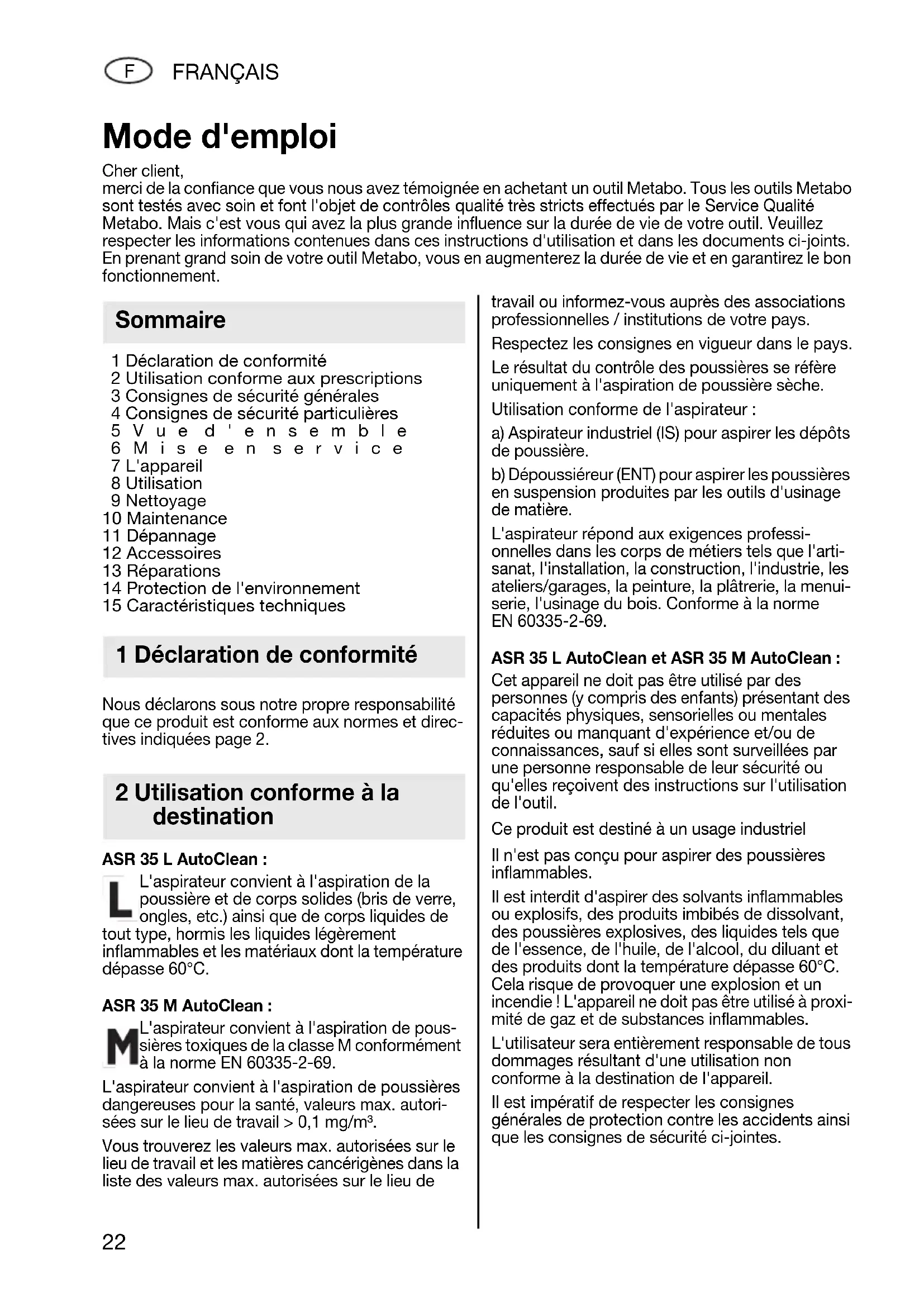

MODE D'EMPLOI ASR 35 M AutoClean METABO

merci de la confiance que vous nous avez témoignée en achetant un outil Metabo. Tous les outils Metabo sont testés avec soin et font l'objet de contrôles qualité très stricts effectués par le Service Qualité Metabo. Mais c'est vous qui avez la plus grande influence sur la durée de vie de votre outil. Veuillez respecter les informations contenues dans ces instructions d'utilisation et dans les documents ci-joints. En prenant grand soin de votre outil Metabo, vous en augmenterez la durée de vie et en garantirez le bon fonctionnement.

Sommaire

1 Déclaration de conformité
2 Utilisation conforme aux prescriptions
3 Consignes de sécurité générales
4 Consignes de sécurité particulières
5 V u e d ' en s e m b l e
6 Miseen service
7 L'appareil
8 Utilisation
9 Nettoyage
10 Maintenance
11 Dépannage
12 Accessoires
13 Réparations
14 Protection de l'environnement
15 Caractéristiques techniques

1 Déclaration de conformité

Nous déclarons sous notre propre responsabilité que ce produit est conforme aux normes et directives indiquées page 2.

2 Utilisation conforme à la destination

ASR 35 L AutoClean :

L'aspirateur convient à l'aspiration de la poussière et de corps solides (bris de verre, ongles, etc.) ainsi que de corps liquides de tout type, hormis les liquides légèrement inflammables et les matériaux dont la température dépasse 60°C.

ASR 35 M AutoClean :

M L'aspirateur convient à l'aspiration de poussières toxiques de la classe M conformément à la norme EN 60335-2-69.

L'aspirateur convient à l'aspiration de poussières dangereuses pour la santé, valeurs max. autorisées sur le lieu de travail > 0,1 mg/m³.

Vous trouverez les valeurs max. autorisées sur le lieu de travail et les matières cancérigènes dans la liste des valeurs max. autorisées sur le lieu de

travail ou informez-vous auprès des associations professionnelles / institutions de votre pays.

Respectez les consignes en vigueur dans le pays.

Le résultat du contrôle des poussières se réfère uniquement à l'aspiration de poussière sèche.

Utilisation conforme de l'aspirateur :

a) Aspirateur industriel (IS) pour aspirer les dépôts de poussière.

b) Dépoussièreur (ENT) pour aspirer les poussières en suspension produites par les outils d'usinage de matière.

L'aspirateur répond aux exigences professionnelles dans les corps de métiers tels que l'artisanat, l'installation, la construction, l'industrie, les ateliers/garages, la peinture, la plâtrerie, la menu-serie, l'usinage du bois. Conforme à la norme EN 60335-2-69.

ASR 35 L AutoClean et ASR 35 M AutoClean :

Cet appareil ne doit pas être utilisé par des personnes (y compris des enfants) présentant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si elles sont surveillées par une personne responsable de leur sécurité ou qu'elles reçoivent des instructions sur l'utilisation de l'outil.

Ce produit est destiné à un usage industriel

Il n'est pas conçu pour aspirer des poussières inflammables.

Il est interdit d'aspirer des solvants inflammables ou explosifs, des produits imbibés de dissolvant, des poussières explosives, des liquides tels que de l'essence, de l'huile, de l'alcool, du diluant et des produits dont la température dépasse 60°C. Cela risque de provoquer une explosion et un incendie ! L'appareil ne doit pas être utilisé à proximité de gaz et de substances inflammables.

L'utilisateur sera entièrement responsable de tous dommages résultant d'une utilisation non conforme à la destination de l'appareil.

Il est impératif de respecter les consignes générales de protection contre les accidents ainsi que les consignes de sécurité ci-jointes.

3 Consignes générales de sécurité

Avant d'utiliser l'appareil, lire attentivement et entièrement les instructions de sécurité ainsi que le mode d'emploi ci-joints.

Conservez les documents ci-joints et veillez à les remettre obligatoirement avec l'appareil à tout utilisateur concerné.

Avant toute utilisation, l'utilisateur doit recevoir les informations, instructions et formations nécessaires à l'utilisation de l'appareil et des substances compatibles avec l'appareil, ainsi que les consignes de sécurité concernant l'élimination du matériel acheté.

4 Consignes de sécurité particulières

Pour des raisons de sécurité et afin de protéger l'outil, respecter les passages de texte marqués de ce symbole !

Ne jamais laisser les enfants utiliser

l'appareil.

Les enfants doivent être mis sous surveillance pour veiller à ce qu'ils ne jouent pas avec l'outil.

Attention ! Utiliser exclusivement les accessoires fournis avec l'appareil ou indiqués dans le mode d'emploi. L'utilisation d'autres accessoires risque d'affecter la sécurité.

Il est interdit d'exécuter d'autres travaux que ceux décrits dans la présente notice.

Nous déclinons toute responsabilité pour les éventuels dommages en cas d'utilisation ou de réparation non conforme.

Lorsque l'appareil est rangé, laisser le tuyau monté pour empêcher que de la poussière ne sorte de manière involontaire. Sur l'ASR 35 M AutoClean, fermer l'ouverture d'aspiration (14) avec un bouchon (13), connecter les extrémités de tuyau pour éviter que de la poussière ne sorte.

Ne pas mettre les appareils ni les accessoires en marche lorsque :

• l'appareil présente des dommages visibles (fêlures/cassures),
• le câble secteur est défectueux, craquelé ou altéré,
• il y a suspicion de défaut non visible (après une panne).

Ne pas diriger le suceur, le tuyau ou le tube vers des personnes ou des animaux.

Eteindre l'appareil immédiatement s'il rejette de la mousse ou de l'eau. Vider le réservoir et cessaire le filtre à plis.

Ne jamais monter ni s'asseoir sur l'appareil.

Toujours disposer le câble de raccordement et le tuyau de manière à éviter tout risque de trébuchement.

Ne jamais tirer, plier ou pincer le câble de raccordement sur des bords coupants.

Si le câble de raccordement de l'appareil est endommagé, le remplacer par un câble spécial. Voir chapitre Réparations.

Ne raccorder qu'à une prise de courant avec contact de terre.

Ne pas utiliser de câble de rallonge endommagé.

Ne brancher ou débrancher en aucun cas la fiche secteur avec les mains humides

Toujours tirer sur la fiche secteur, pas au niveau du câble.

Utiliser la prise de l'appareil uniquement en conformité à la destination prévue dans le mode d'emploi.

Ne pas laisser l'appareil sans surveillance.

Débrancher la fiche secteur en cas d'interruption de travail prolongée.

À l'extérieur, l'aspirateur ne doit pas être utilisé ou stocké dans un endroit humide.

ATTENTION - Cet outil doit être rangé uniquement à l'intérieur.

Les acides, l'acétone et les détergents peuvent attaquer les pièces de l'appareil.

Avant tous travaux de maintenance ou de nettoyage de l'appareil et après chaque utili- n, éteindre l'appareil et débrancher la fiche eur.

Les appareils à jet de vapeur et les nettoyeurs haute pression ne doivent pas être utilisés pour le nettoyage de l'aspirateur.

L'intérieur du couvercle doit toujours rester sec.

Contamination microbienne due à l'absence de nettoyage à long terme, notamment en cas d'utilisation pour le traitement de produits alimentaires : toujours nettoyer et désinfecter l'appareil immédiatement après utilisation.

Ne jamais ouvrir l'appareil à l'extérieur par temps de pluie ou en cas d'orage.

L'appareil ne doit pas être utilisé dans des locaux à atmosphère explosible.

Vérifier que le support de l'aspirateur est correctement fixé.

Si l'air d'évacuation est rejeté dans la pièce, celle-ci doit présenter un taux de renouvellement de l'air L suffisant. Se reporter à la réglementation nationale.

Attention ! Cet appareil contient des poussières nocives pour la santé. Les travaux de vidage et de maintenance, y compris

l'élimination du réservoir à poussière, doivent être

exécutés par un personnel spécialisé portant un équipement de protection approprié.

Danger!

Attention ! Ne pas utiliser cet appareil avant d'en avoir lu le mode d'emploi.

AVERTISSEMENT - Les opérateurs doivent recevoir des instructions appropriées sur l'utilisation de cet aspirateur.

Consignes de sécurité spéciales concernant l'ASR 35 M AutoClean :

Etiquette d'avertissement pour les outils de la classe de poussière M :

M ! i M

Lors des travaux de vidage et de maintenance, suivre les consignes suivantes :

Nettoyer l'appareil avant de l'ouvrir. Porter un masque anti-poussière. Éviter d'exposer des personnes non concernées à la poussière.

Garantir une ventilation locale filtrée. Ensuite, nettoyer la zone de maintenance.

Ne pas utiliser l'appareil sans le système de filtration complet. (cassettes filtrantes et sac filtre PE).

Le contrôle selon la norme EN 60335 Parties 1 et 69 a conclu que les exigences relatives à la sécurité électrique sont remplies, même concernant l'aspiration d'un mélange eau-air.

Consignes de sécurité spéciales concernant l'ASR 35 L AutoClean :

Etiquette d'avertissement pour les outils de la classe de poussière L :

L ! i L

L'appareil convient à l'aspiration de matériaux légèrement nocifs pour la santé. L'appareil ne convient pas à la réduction de poussière de bois dans l'air respiratoire.

Les poussières de matériaux tels que les peintures au plomb, certains types de bois, de minéraux et de métaux peuvent s'avérer nocives pour la santé. Toucher ou inhaler ces poussières peut entraîner des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité.

Certaines poussières provenant par exemple du chêne ou du hêtre sont considérées comme cancérigènes, particulièrement lorsqu'elle sont

associées à des adjuvants de traitement du bois (chromate, produit de protection du bois).

5 V u e d ' e n s e m

Voir page 3 (à déplier).

1 Sélecteur de puissance d'aspiration *

2 Bouton rotatif Marche/Arrêt/Automatique/AutoClean

3 Témoin de contrôle du débit

4 Prise de l'appareil

5 Bouton rotatif pour sélectionner le diamètre du tuyau d'aspiration *

6 Sac filtre PE *

10 Grille de fermeture

11 Réservoir

12 Porte-câble (rabattre vers l'arrière et y accrocher le câble secteur)

13 Bouchon (uniquement sur l'ASR 35 M Auto Clean) *

14 Ouverture d'aspiration

15 Cache (pour ouvrir le capot et remplacer les cassettes filtrantes)

16 Bouton de verrouillage

17 Filtre de protection moteur

18 Cassette filtrante (selon IFA C)

* suivant version / non compris dans la fourniture

6 Mise en service

Avant la mise en service, vérifier que la tension secteur et la fréquence secteur quées sur la plaque signalétique correspon- aux caractéristiques du réseau de ant.

6.1 Serrer le bouchon

(uniquement sur l'ASR

35 M AutoClean)

Laisser pendre la chaîne du bouchon (13) à l'ouverture d'aspiration (14).

6.2 Insérer un sac filtre papier ou non tissé

Les sacs filtres papier (8) ne conviennent pas à l'aspiration de liquide.

Eteindre l'appareil, débrancher la fiche secteur, ouvrir les grilles de fermeture (10). Retirer le dessus (9) du réservoir (11).

Relever le sélec- teur rouge à l'intérieur de l'ouverture d'aspi- ration portant l'étiquette

"triangle". (Pour tourner le sélecteur, appuyer légèrement vers le tuyau d'aspiration, puis le tirer de nouveau vers l'arrière).

Saisir le sac filtre papier / non tissé neuf au niveau de la bride. Commencer par pousser vers le bas à l'aide de la buse d'aspiration, puis pousser vers le haut à l'aide de la came d'arrêt. Replacer le dessus du réservoir, fermer les grilles de fermeture.

6.3 Insérer un sac filtre PE

Les sacs filtres PE (6) conviennent à l'aspiration de résidus secs et liquides.

Eteindre l'appareil, débrancher la fiche secteur, ouvrir les grilles de fermeture (10). Retirer le dessus (9) du réservoir (11).

Relever le sélec- teur rouge à l'intérieur de l'ouverture d'aspi- ration portant l'étiquette

"triangle". (Pour tourner le sélecteur, appuyer légèrement vers le tuyau d'aspiration, puis le tirer de nouveau vers l'arrière).

Saisir le sac filtre PE (6) au niveau du rebord, puis avec son ouverture le passer par le loquet endessous de l'ouverture d'aspiration (8), puis l'insérer jusqu'à la butée sur l'ouverture d'aspiration.

Etendre le sac filtre PE (6) de manière homogène au fond du réservoir. Poser les bords du sac filtre PE sur les bords du réservoir de sorte que le sac filtre PE soit entièrement fixé sur le dessus (5).

7 L ' a p p a r e i

7.1 Marche/Arrêt, Automatique, AutoClean

Régler le mode souhaité sur le sélecteur (2) :

Position "0":

0 OFF

• L'aspirateur est éteint

Position "I":

I ON

• L'aspirateur est en marche • AutoClean* est désactivé

Position "IR":

IR ON +

- L'aspirateur est en marche - AutoClean* est activé

Position "AR":

• Mise en marche / à l'arrêt automatique : l'aspirateur est mis en marche / à l'arrêt depuis un outil électrique branché à la prise (4). (Remarque : Lorsque l'outil électrique est éteint, l'aspirateur continue de fonctionner pendant env. 10 secondes. Cela évite que de la poussière ne se dépose dans le tuyau.) • AutoClean* est activé

* AutoClean (vibration automatique) : décolmatage automatique du filtre, si la fonction est activée ou si une certaine valeur de dépression est atteinte. Cette fonction garantit des filtres toujours propres sans interruption de travail.

7.2 Prise (4)

La prise (4) est prévue uniquement pour le raccordement d'un outil électrique. La puissance absorbée maximale autorisée (de l'aspirateur et de l'appareil raccordé) ne doit pas au total dépasser la valeur I_max (voir tableau, page 2).

Attention ! L'outil électrique doit être éteint au moment du branchement. Dès que la fiche secteur est branchée, la prise est sous tension, quelle que soit la position du sélecteur.

Si le sélecteur (2) est positionné sur "0", la prise peut être utilisée comme câble de rallonge (par exemple pour l'éclairage).

Si le sélecteur (2) est en position "AR", l'aspirateur est mis en marche / à l'arrêt par un outil électrique raccordé à la prise (4).

7.3 Sélecteur de puissance d'aspiration (uniquement sur l'ASR 3 5L AutoClean)

Le sélecteur de puissance d'aspiration (1) permet de régler le régime du moteur et par conséquent la puissance d'aspiration en continu selon les conditions de travail.

7.4 Témoin de contrôle du débit

Lorsque le réservoir est plein et/ou si le tuyau d'aspiration est obturé, le témoin de contrôle du débit (3) s'allume. Sur l'ASR 35 M AutoClean, un signal sonore retentit également.

7.5 Sélecteur pour régler le diamètre du tuyau d'aspiration (uniquement ASR 3 5M AutoClean)

Sur le sélecteur (5), régler le diamètre du tuyau d'aspiration monté.

Si le sélecteur (2) est en position "AR" ou "IR", le débit volumique est surveillé.

Si le seuil de débit déterminé est dépassé, les cassettes filtrantes (18) sont automatiquement

secouées sans réduction de la puissance d'aspiration. Malgré cette mesure, si la valeur reste endessous du seuil, le témoin de contrôle du débit s'allume et si le sélecteur est positionné sur "AR", un signal sonore retentit pour indiquer que le réservoir ou le sac filtre papier (8) / non tissé (7) ou le sac filtre PE (6) doit être changé.

∅ 35 mm => 70 m³/h
∅ 27 mm => 40 m³/h
∅ 19 mm => 20 m³/h

Remarque : Sur un tuyau d'aspiration de diamètre max. de 19 mm et dans des conditions défavorables de circulation dans le tuyau d'aspiration, il peut éventuellement arriver que le témoin de contrôle du débit (3) clignote et que le signal sonore retentisse bien que le sac filtre papier / non tissé ne doive pas encore être vidé. Dans ce cas, placer le flexible droit, le nettoyer.

Remarque : S'il est nécessaire, en raison de configuration de l'aspirateur (par ex. canal d'aspiration petit diamètre dans le dépoussiéreur, mais tuyau d'aspiration grand diamètre) (5), de régler le sélecteur sur une valeur plus petite, le transport de la poussière dans le tuyau d'aspiration ne sera pas suffisamment garanti. Après chaque étape de travail, il faut retirer le tuyau d'aspiration du dépoussiéreur pour le dépoussiérer entièrement.

8 Utilisation

8.1 Aspiration de poussières

Aspirer uniquement en utilisant des filtres, un appareil et des accessoires secs. Si elle était humide, la poussière pourrait s'y accrocher et l'encrasser.

Toujours utiliser le sac filtre papier (8), le sac filtre non tissé (7) ou le sac filtre PE (6) en association avec des cassettes filtrantes (18).

8.2 Aspiration de liquide

Ne jamais faire fonctionner l'appareil sans cassette de filtre insérée (18). Cela peut détruire l'appareil. En outre de l'eau peut s'écouler.

Aspirer sans sac filtre papier (8). Il est possible d'utiliser un sac filtre non tissé (7) ou un sac filtre PE (6). Les cassettes filtrantes (18) ne conviennent pas à l'aspiration de liquide.

Eliminer les poussières sèches avant d'aspirer le liquide. Cela permet d'éviter un fort encrassement et une forte incrustation

Le capteur d'eau intégré arrête le moteur lorsque le réservoir est plein. Vider l'appareil. Si l'appareil n'est pas éteint, la protection anti-redémarrage reste active. C'est seulement après le redémarrage que l'appareil est de nouveau fonctionnel.

Après l'arrêt, une petite quantité d'eau peut refluer du tuyau.

Avant de vider, retirer le tuyau d'aspiration du liquide.

Avant d'enchaîner par une aspiration de poussières, insérer des filtres secs. En cas de changements fréquents entre l'aspiration de poussières et l'aspiration de liquide, nous recommandons d'utiliser un second filtre (de rechange). Laisser sécher le filtre, le réservoir et les accessoires pour que la poussière ne colle pas aux parties humides.

8.3 Informations spéciales concernant l'ASR 35 M AutoClean

Emploi comme aspirateur industriel (IS) :

Positionner le sélecteur (2) sur "IR".

Régler le bouton rotatif (5) sur ∅ 35 mm.

Si la valeur min. du débit est dépassée, le témoin de contrôle du débit s'allume pour indiquer que le réservoir est vide, et que le sac filtre papier (8) / non tissé (7) ou le sac filtre PE (8) doit être remplacé.

Utilisation d'un dépoussièreur (ENT) :

Le dépoussièreur ne doit être utilisé qu'avec certaines sources de poussières.

Positionner le sélecteur (2) sur "AR".

Sur le sélecteur (5), régler le diamètre du tuyau d'aspiration monté. Pour des informations détaillées, voir chapitre7.5.

Brancher l'outil électrique éteint sur la prise (4). Voir chapitre 7.2.

Si le seuil de débit déterminé est dépassé, les cassettes filtrantes (18) sont automatiquement secouées sans réduction de la puissance d'aspiration. Malgré cette mesure, si la valeur reste endessous du seuil, le témoin de contrôle du débit s'allume et un signal sonore retentit pour indiquer que le réservoir ou le sac filtre papier (8) / non tissé (7) ou le sac filtre PE (6) doit être changé.

8.4 Transport

Sur l'ASR 35 M AutoClean, laisser le tuyau monté pour empêcher que de la poussière ne sorte de manière involontaire.

Sur l'ASR 35 M AutoClean, fermer l'ouverture d'aspiration (14) avec un bouchon (13), connecter les extrémités de tuyau pour éviter que de poussière ne sorte.

Entourer le tuyau d'aspiration sur l'aspirateur.

Monter et fixer les accessoires dans le sac plastique approprié.

Accrocher le câble secteur au porte-câble (12).

Le dessus (9) doit être fixé au réservoir (11). Vérifier que les grilles de fermeture (10) sont fermées.

9 Nettoyage

9.1 Consignes de nettoyage générales

Nettoyer le réservoir et les accessoires à l'eau. Nettoyer le dessus (9) avec un chiffon humide.

Attention ! Cet appareil contient des poussières nocives pour la santé. Les travaux de vidage et de maintenance, y compris l'élimination du réservoir à poussière, doivent être exécutés par un personnel spécialisé portant un équipement de protection approprié.

Vidage du réservoir

Utilisation autorisée uniquement avec des poussières ayant des valeurs max.

isées sur le lieu de travail > 1mg/m³.

• Retirer la fiche secteur.
• A SR 35 M AutoClean : retirer le tuyau d'aspiration, fermer l'ouverture d'aspiration (14) avec un bouchon (13).
• Ouvrir les grilles de fermeture (10). Retirer le dessus (9) du réservoir (11).
• Renverser le réservoir.

Eliminer le sac filtre papier / non tissé

• Retirer la fiche secteur.
• Serrer le protège-embouchure.
• A SR 35 M AutoClean : retirer le tuyau d'aspiration, fermer l'ouverture d'aspiration (14) avec un bouchon (13).
• Ouvrir les grilles de fermeture (10). Retirer le dessus (9) du réservoir (11).
• Retirer le sac filtre papier (8) / non tissé (7) avec précaution en arrière pour le séparer de l'ouverture d'aspiration (14). Fermer le rebord du sac filtre papier / non tissé en rabattant le couvercle.
• Eliminer la poussière conformément aux réglementations légales.

Eliminer le sac filtre PE

• Brancher la fiche secteur.
• Allumer l'aspirateur et secouer le filtre : positionner le sélecteur (2) sur "IR".
• Eteindre l'aspirateur : positionner le sélecteur (2) sur "0".
• Serrer le protège-embouchure.
• A SR 35 M AutoClean : retirer le tuyau d'aspiration, fermer l'ouverture d'aspiration (14) avec un bouchon (13).
• Ouvrir les grilles de fermeture (10). Retirer le dessus (9) du réservoir (11). Avant de déposer le dessus, positionner le sélecteur (2) sur "I" afin d'aspirer la poussière éventuellement en suspension.
• Tirer le sac filtre PE (6) vers l'arrière avec précaution de l'ouverture d'aspiration (14). Fermer le rebord du sac filtre PE en rabattant le couvercle.
• Eliminer la poussière conformément aux réglementations légales.

9.2 Consignes de nettoyage spéciales concernant l'ASR 35 M AutoClean

Sur les appareils de la classe M, le châssis doit toujours être maintenu en état de propreté par un passage d'aspirateur puis d'un chiffon, ou être traité au mastic avant qu'il soit retiré d'une zone dangereuse. Toutes les pièces de l'appareil seront considérées comme salies dès qu'elles sortiront de la zone dangereuse. Suivre les procédures appropriées pour éviter toute expansion de la poussière. Lors de tous travaux de maintenance ou de réparation, éliminer tous les objets salis ne pouvant pas être suffisamment nettoyés. Eliminer ces objets dans des sacs opaques conformément aux dispositions en vigueur relatives à l'élimination de ce type de déchets.

10 Maintenance

10.1 Informations générales

Avant de procéder à la maintenance, éteindre l'appareil et débrancher la ficheur.

Nettoyer l'appareil (voir chapitre 9).

Si l'utilisateur effectue la maintenance, il doit démonter l'aspirateur, le nettoyer et le maintenir dans la mesure du possible, sans exposer le personnel de maintenance ni d'autres personnes en danger.

Mesures de précaution

Respecter les mesures de précaution suivantes : nettoyage avant démontage, démontage de la ventilation locale filtrée avec précaution, nettoyage de la zone de maintenance et équipement de protection personnel.

10.2 Réduction de la puissance d'aspiration

En cas de diminution de la puissance d'aspiration, exécuter les mesures suivantes :

1. Décolmater les cassettes filtrantes en activant le vibrateur électromagnétique (positionner le sélecteur (2) sur "IR").
2. Vider le réservoir ou changer le sac filtre papier (8) / non tissé (7) ou le sac filtre PE (6).
3. Remplacer les cassettes filtrantes (18).

10.3 Remplacer les cassettes filtrantes (18)

Secouer encore une fois les cassettes filtrantes (18) avant de changer le filtre en activant le vibrateur électromagnétique (positionner le sélecteur (2) sur "IR").

A l'aide d'une pièce de monnaie ou d'un autre objet similaire, tourner le bouton de verrouillage (16) sur le cache (15) de 90° dans le sens inverse des aiguilles d'une montre et pousser sur le cache (15). Ouvrir le capot et soulever les cassettes

filtrantes (18). Jeter immédiatement les cassettes filtrantes retirées dans un sac plastique étanche à la poussière et éliminer le sac dans le respect des normes. Insérer des cassettes filtrantes neuves en veillant à ce que l'emplacement du filtre soit propre et stable.

10.4 Filtre de protection moteur

Contrôler régulièrement le filtre de protection moteur. Si le filtre de protection moteur (17) est encrassé, cela signifie que les cassettes filtrantes (18) sont défectueuses :

• Remplacer les cassettes filtrantes (18).
• Remplacer le filtre de protection moteur (17), ou le nettoyer en le passant sous l'eau, le sécher et le replacer.

10.5 Capteur d'eau

Nettoyer régulièrement le capteur d'eau et rechercher toute trace de dommage.

10.6 Contrôle technique sur l'ASR 35 M AutoClean

Le fabricant ou un personnel formé est tenu au moins une fois par an d'effectuer un contrôle technique pour vérifier par ex. l'état du filtre, l'étanchéité de l'appareil et le fonctionnement du dispositif de contrôle.

Si l'utilisateur effectue la maintenance, il doit démonter l'aspirateur, le nettoyer et le maintenir dans la mesure du possible, sans exposer le personnel de maintenance ni d'autres personnes en danger.

Mesures de précaution

Respecter les mesures de précaution suivantes : nettoyage avant démontage, démontage de la ventilation locale filtrée avec précaution, nettoyage de la zone de maintenance et équipement de protection personnel.

Lors de tous travaux de maintenance ou de réparation, éliminer tous les objets salis ne pouvant pas être suffisamment nettoyés. Eliminer ces objets dans des sacs opaques conformément aux dispositions en vigueur relatives à l'élimination de ce type de déchets.

11 Dépannage

Si le témoin de contrôle du débit (3) s'allume ou qu'un signal sonore retentit (uniquement sur l'ASR 35 M AutoClean), cela signifie qu'il faut vider le sac filtre papier / non tissé.

Réduction de la puissance d'aspiration : Respecter les consignes indiquées au chapitre Nettoyage.

• Cassettes filtrantes (18) encrassées ? -> Nettoyer.
• Sac filtre papier (8) / non tissé (7) plein ? -> Changer.
• Sac filtre PE (6) plein ? -> Changer.
  • Réservoir (11) plein ? -> Vider.
• Filtre de protection moteur (17) encrassé ? -> Voir chapitre 10.
• Suceur, tube ou tuyau encrassé ? -> Nettoyer.

L'appareil ne démarre pas :

• La fiche secteur est-elle branchée ?
• Le secteur est-il sous tension ?
• Le câble secteur est-il en bon état ?
• Les capots sont-ils correctement fermés ?
• Le capteur d'eau s'est-il éteint ? - Vider le réservoir ; éteindre puis rallumer.
• Positionner le sélecteur (2) sur "AR" ? - Positionner sur "I" ou sur "IR". Voir chapitre 7.1.
• L'aspirateur n'est pas allumé / éteint par un outil électrique bien que le sélecteur (2) soit en position "AR". - Brancher l'outil électrique dans la prise (4).

Poussière dans le réservoir sur le sac filtre papier / non tissé inséré :

- Position du bouton rotatif incorrecte. Voir chapitre 6.2.

Le sac filtre PE est aspiré sur les cassettes filtrantes (18) :

- Position du bouton rotatif incorrecte. Voir chapitre 6.3.

Le sac filtre PE est aspiré sur les cassettes filtrantes (18) :

- Position du bouton rotatif incorrecte. Voir chapitre 6.3.

Ne procéder à aucune intervention sur l'appareil. S'adresser à un centre agréé ou service client Metabo (voir chapitre 13 Répa-ns)

12 Accessoires

Utiliser uniquement des accessoires Metabo.

Si des accessoires sont nécessaires, s'adresser au revendeur.

Voir page 4.

ASR 35 L AutoClean et ASR 35 M AutoClean :

19 Sac filtre papier-M
5 unités = 1 jeu
20 Sac filtre non tissé-M
5 unités = 1 jeu
21 Sac filtre PE-M
5 unités = 1 jeu
22 Cassette filtrante-M Cellulose
2 unités = 1 jeu

23 Cassette filtrante-M Polyester

2 unités = 1 jeu

24 Cassette filtrante HEPA

2 unités = 1 jeu

25 Filtre de protection moteur (1 unité).

Commander 2 unités.

26 Poignée de guidage

27 Attache-câbles (10 unités)

28 Tuyau d'aspiration

29 Raccord

30 Tube d'aspiration (2 unités)

31 Entretoise

32 Suceur

33 Suceur sol (en métal)

34 Suceur universel

35 Brosse universelle

36 Suceur brosse

37 Suceur biseau

38 Suceur caoutchouc

39 Jeu de suceurs sol (avec insert sol et insert pour aspiration de liquide)

40 Suceur multifonction

41 Set d'aspiration outils électriques

42 Tuyau d'aspiration

43 Tuyau d'aspiration (antistatique)

44 Réducteur

45 Tuyau d'aspiration avec raccord intérieur ø 30 mm et raccord extérieur ø 35 mm

13 Réparations

Seul un électricien est habilité à effectuer des réparations sur les appareils !

Utiliser exclusivement des pièces de rechange d'origine Metabo.

Pour toute réparation sur un outil Metabo, contacter le représentant Metabo. Voir les adresses sur www.metabo.com.

Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com.

14 Protection de l'environnement

Les emballages Metabo sont recyclables à 100 %.

Les appareils qui ne sont plus utilisés contiennent d'importantes quantités de matières premières et de matières plastiques de grande qualité pouvant être également recyclées.

Ce mode d'emploi est imprimé sur du papier blanchi sans chlore.

Pour les pays européens uniquement : Ne pas jeter les appareils dans les ordures ménagères ! Conformément à la directive

européenne 2002/96/CE relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et être soumis à un recyclage respectueux de l'environnement.

15 Caractéristiques techniques

Commentaires sur les indications de la page 2.

Sous réserve de modifications allant dans le sens du progrès technique.

K= classe de poussière. Conforme à la norme EN 60335-2-69.

A = d i m . e x

U = tension secteur

F = fréquence secteur

A = ampérage

N = câble secteur

P_1 = puissance absorbée

p_U1 = dépression max. (au tuyau)

p_U2 = dépression max. (à la soufflante)

V_1/s1 = débit volumique max. (au tuyau)

V_1/s2 = débit volumique max. (à la soufflante)

D_max1 = débit max. (au tuyau)

D_max2 = débit max. (à la soufflante)

V = volume max. du réservoir

m = poids (sans cordon d'alimentation)

Niveaux sonores types A :

L_pA = niveau de pression acoustique

L_WA^' = niveau de puissance sonore

Pendant le fonctionnement, il se peut que le niveau sonore dépasse les 80 db(A).

Porter un casque antibruit !

Valeurs de mesure calculées selon EN 60704.

\~ Courant alternatif

Les caractéristiques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes).

Gebruiksaanwijzing

Geachte klant,

6 Saco de filtro de PE *
