MANUAL DE UTILIZADOR ASR 35 M AutoClean METABO

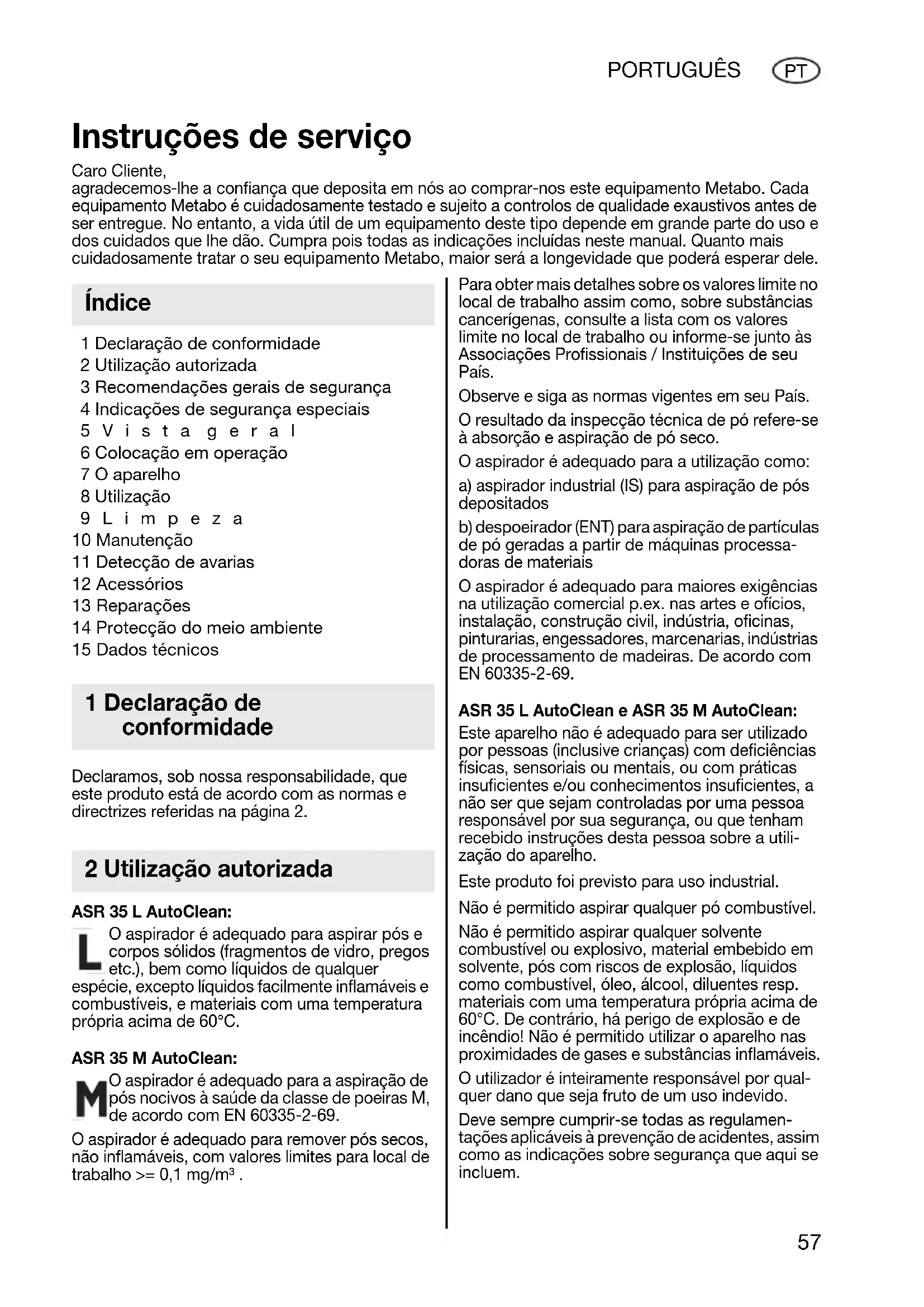

1 Declaração de conformidade 2 Utilização autorizada 3 Recomendações gerais de segurança 4 Indicações de segurança especiais 5Vista geral 6 Colocação em operação 7 O aparelho 8 Utilização 9Limpeza 10 Manutenção 11 Detecção de avarias 12 Acessórios 13 Reparações 14 Protecção do meio ambiente 15 Dados técnicos Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 2. ASR 35 L AutoClean: O aspirador é adequado para aspirar pós e corpos sólidos (fragmentos de vidro, pregos etc.), bem como líquidos de qualquer espécie, excepto líquidos facilmente inflamáveis e combustíveis, e materiais com uma temperatura própria acima de 60°C. ASR 35 M AutoClean: O aspirador é adequado para a aspiração de pós nocivos à saúde da classe de poeiras M, de acordo com EN 60335-2-69. O aspirador é adequado para remover pós secos, não inflamáveis, com valores limites para local de trabalho >= 0,1 mg/m³ . Para obter mais detalhes sobre os valores limite no local de trabalho assim como, sobre substâncias cancerígenas, consulte a lista com os valores limite no local de trabalho ou informe-se junto às Associações Profissionais / Instituições de seu País. Observe e siga as normas vigentes em seu País. O resultado da inspecção técnica de pó refere-se à absorção e aspiração de pó seco. O aspirador é adequado para a utilização como: a) aspirador industrial (IS) para aspiração de pós depositados b) despoeirador (ENT) para aspiração de partículas de pó geradas a partir de máquinas processa- doras de materiais O aspirador é adequado para maiores exigências na utilização comercial p.ex. nas artes e ofícios, instalação, construção civil, indústria, oficinas, pinturarias, engessadores, marcenarias, indústrias de processamento de madeiras. De acordo com EN 60335-2-69. ASR 35 L AutoClean e ASR 35 M AutoClean: Este aparelho não é adequado para ser utilizado por pessoas (inclusive crianças) com deficiências físicas, sensoriais ou mentais, ou com práticas insuficientes e/ou conhecimentos insuficientes, a não ser que sejam controladas por uma pessoa responsável por sua segurança, ou que tenham recebido instruções desta pessoa sobre a utili- zação do aparelho. Este produto foi previsto para uso industrial. Não é permitido aspirar qualquer pó combustível. Não é permitido aspirar qualquer solvente combustível ou explosivo, material embebido em solvente, pós com riscos de explosão, líquidos como combustível, óleo, álcool, diluentes resp. materiais com uma temperatura própria acima de 60°C. De contrário, há perigo de explosão e de incêndio! Não é permitido utilizar o aparelho nas proximidades de gases e substâncias inflamáveis. O utilizador é inteiramente responsável por qual- quer dano que seja fruto de um uso indevido. Deve sempre cumprir-se todas as regulamen- tações aplicáveis à prevenção de acidentes, assim como as indicações sobre segurança que aqui se incluem. Instruções de serviço Caro Cliente, agradecemos-lhe a confiança que deposita em nós ao comprar-nos este equipamento Metabo. Cada equipamento Metabo é cuidadosamente testado e sujeito a controlos de qualidade exaustivos antes de ser entregue. No entanto, a vida útil de um equipamento deste tipo depende em grande parte do uso e dos cuidados que lhe dão. Cumpra pois todas as indicações incluídas neste manual. Quanto mais cuidadosamente tratar o seu equipamento Metabo, maior será a longevidade que poderá esperar dele. Índice 1 Declaração de conformidade 2 Utilização autorizada 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 57 Montag, 25. Juli 2011 4:46 1658 PORTUGUÊS

Favor ler atentamente e por completo as indicações de segurança e as Instruções de Serviço incluídas antes de utilizar o aparelho. Guarde todos os manuais e folhetos para futura consulta e, se emprestar ou vender o aparelho, faça-o sempre acompanhar dessa documentação. Antes da utilização, os utentes devem ser informados, instruídos e treinados para a utilização do aparelho e das substâncias para as quais terá que ser utilizado, inclusive sobre o processo da eliminação do material aspirado. Para sua própria protecção e para proteger o seu aparelho, cumpra muito em especial todas as referências marcadas com este símbolo! Jamais permitir a utilização da ferramenta a crianças. Crianças devem ser vigiadas para certificar-se de que não brinquem com o aparelho. Atenção! Utilizar exclusivamente os acessórios fornecidos com o aparelho ou definidos nas Instruções de Serviço. A utilização de outros aces- sórios pode restringir a segurança. Não é permitido executar outros trabalhos do que os aqui descritos. No caso de utilização para outros fins, operação inadequada ou reparação incorrecta, não será assumida qualquer garantia sobre eventuais danos. Quando o aparelho não for utilizado, deve deixar a mangueira montada junto ao aparelho para evitar a saída não intencional de pó. No caso do ASR 35 M AutoClean, deve fechar a abertura de aspiração (14) com um bujão (13) e ajuntar as extremidades da mangueira para evitar a saída de pó. Não utilizar o aparelho e seus acessórios quando: - o aparelho tiver indícios perceptíveis de danos (fissuras/quebras), - o cabo de conexão à rede estiver danificado ou apresentar sinais de fissuras resp. de envelheci- mentos, - houver suspeita de um defeito não visível (após uma queda). Não dirigir o bocal, a mangueira ou o tubo a pessoas ou animais. Desligar imediatamente quando sair espuma ou água. Esvaziar o recipiente e se neces- sário, o filtro de pregas. Jamais subir ou sentar sobre o aparelho. Instalar o cabo de ligação e a mangueira de modo que não haja risco de tropeços. Não puxar o cabo de ligação sobre bordos vivos, não dobrar ou entravar. Aquando danificado o cabo de ligação do aparelho, deverá ser substituído por um cabo de ligação especial. Veja capítulo Reparações. Ligar apenas a uma tomada com contacto de protecção. Não utilizar cabos adaptadores danificados. Jamais conectar ou puxar a ficha de rede com as mãos molhadas Puxar sempre apenas na ficha de rede, jamais no cabo. A tomada junto ao aparelho deve ser utilizada exclusivamente para os fins definidos nas Instruções de Serviço. Não deixar o aparelho sem vigilância. No caso de interrupção prolongada, deve sempre puxar a ficha da rede. Não é permitido utilizar ou guardar o aspirador ao ar livre sob condições húmidas. ATENÇÃO - Esta ferramenta deve ser guardada apenas em recintos interiores. Ácidos, acetonas e solventes podem atacar quimi- camente os componentes do aparelho. Desligar o aparelho e puxar a ficha da rede antes de qualquer manutenção, limpeza do aparelho e após cada utilização. Para a limpeza do aspirador não é permitido usar pulverizadores a vapor ou aparelhos de limpeza a alta pressão. A parte interior da tampa sempre deve perman- ecer seca. Processos de germinação devido a negligência de limpeza a longo prazo, particularmente na utili- zação em indústrias de alimentícios: Sempre limpar e desinfectar o equipamento logo após a sua utilização. Jamais abrir o equipamento ao ar livre na chuva ou durante trovoadas. Proibido utilizar o equipamento em recintos com riscos de explosão. Observar a posição segura do aspirador. No recinto deve haver uma quota de troca de ar L suficiente para o caso em que o ar de exaustão voltar ao interior do recinto. Observe as normas nacionais. 3 Recomendações gerais de segurança 4 Indicações de segurança especiais 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 58 Montag, 25. Juli 2011 4:46 16PORTUGUÊS

Atenção! Este aparelho contém pó nocivo à saúde. Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusiva- mente por técnicos, e que usam os correspon- dentes equipamentos de protecção. Aviso diante de perigo geral! Cuidado! Não utilize o aparelho sem antes ter lido as Instruções de Utilização! AVISO - As pessoas que utilizam este aspirador tem de ser instruídas adequadamente para a utili- zação destes aspiradores. Indicações de segurança especiais para ASR 35 M AutoClean: Placa de aviso para aparelhos na classe de poeiras M: Observar para os processos de esvaziamento e de manutenção: Limpar o aparelho antes de o abrir. Utilize uma máscara anti-pó. Evite com que pessoas não envolventes sejam afectadas com o pó. Providen- ciar uma ventilação filtrada obrigatória local. Em seguida, limpar a área de manutenção. Não utilizar sem o sistema completo de filtração. (cassetes de filtro e sacos de filtro PE). A inspecção de acordo com a norma EN 60335 Parte 1 e 69 comprovou que as requisições técnicas de segurança em relação à segurança eléctrica, também foram aprovadas na aspiração de uma mistura de água e ar. Indicações de segurança especiais para ASR 35 L AutoClean: Placa de aviso para aparelhos na classe de poeiras L: O aparelho é adequado para a aspiração de substâncias ligeiramente nocivas à saúde. O aparelho não é adequado para a redução de pó de madeira no ar de respiração. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respi- ratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para trata- mento da madeira (cromato, substâncias para tratamento da madeira). Consultar página 3 (desdobrar a página).

Regulador da potência de sucção * 2 Selector rotativo Liga/Desliga/Automático/ AutoClean 3 Indicador de controlo do caudal volumétrico 4 Tomada para ferramentas eléctricas 5 Selector para selecção do diâmetro da mangueira de aspiração * 6 Saco de filtro de PE * 7 Saco de filtro de não tecido * 8 Saco de filtro de papel * 9Parte superior 10 Fecho de engate 11 Reservatório 12 Porta-cabo (dobrar para trás e engatar o cabo de conexão à rede) 13 Bujão (apenas ASR 35 M AutoClean) * 14 Abertura de sucção 15 Trava (para abrir a capota na troca das cassetes de filtro) 16 Botão de trava 17 Filtro de protecção ao motor 18 Cassete de filtro (de acordo com IFA C)

• Conforme equipamento / não incluído no volume de fornecimento Antes de ligar o cabo de alimentação, deve verificar se a voltagem e a frequência da rede de alimentação se adequam aos valores inscritos na placa técnica da ferra- menta.

AutoClean) Engatar a corrente do bujão (13) no orifício da abertura de sucção (14).

6.2 Montar o saco de filtro de papel ou não

tecido Os sacos de filtro de papel (8) não são adequados para a aspiração húmida. 5Vista geral 6 Colocação em operação 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 59 Montag, 25. Juli 2011 4:46 1660 PORTUGUÊS

Desligar o aparelho, puxar a ficha da rede, abrir os fechos de engate (10). Retirar a parte superior (9) do reservatório (11). Rodar o botão rotativo vermelho no interior da abertura de sucção, até que a sua marca "triân- gulo“ indique para cima. (para rodar, premer ligei- ramente na direcção da mangueira de aspiração, e retornar depois de rodar). Pegar o novo saco de filtro de papel / saco de filtro de não tecido no seu flange, e inserir primeiro em baixo por cima do bocal de aspiração e em seguida, na parte superior por cima da came de engate. Assentar a parte superior sobre o reser- vatório e fechar os fechos de engate.

6.3 Montar o saco de filtro de PE

Os sacos de filtro de PE (6) são adequados para a aspiração húmida e seca. Desligar o aparelho, puxar a ficha da rede, abrir os fechos de engate (10). Retirar a parte superior (9) do reservatório (11). Rodar o botão rotativo vermelho no interior da abertura de sucção, até que a sua marca "círculo“ indique para cima. (para rodar, premer ligeiramente na direcção da mangueira de aspi- ração, e retornar depois de rodar). Pegar o saco de filtro de PE (6) no flange e montar com sua abertura, iniciando sobre o ressalto de engate na parte inferior da abertura de sucção (8) e em seguida, montar até o batente sobre a aber- tura de sucção. Estender o saco de filtro de PE (6) uniformemente sobre o fundo do reservatório. Dobrar as abas do saco de filtro de PE por cima dos bordos do reser- vatório de modo que o saco de filtro de PE seja fixo por todo o contorno através do assentamento da parte superior (5).

Aspirador desligado Posição "I":

AutoClean* desligado Posição "IR":

AutoClean* ligado Posição "AR":

Liga/Desliga automático: O aspirador encontra-se ligado resp. desligado via uma ferramenta eléctrica conectada à tomada (4). (Nota: Depois de desligada a ferra- menta eléctrica, o aspirador ainda continua a funcionar por cerca de 10 segundos. Assim evita- se com que o pó permanece na mangueira.)

• AutoClean (função de vibração automática): Limpeza de filtro automática na ligação e quando atingido um determinado valor de vácuo. Para filtros sempre livres sem interrupção do trabalho.

A tomada (4) foi prevista apenas para a conexão de uma ferramenta eléctrica. A soma do consumo máximo de corrente admitido (do aspirador e do aparelho conec- tado) não deve passar do valor I max (vide Tabela, Página 2). Atenção! Ao conectar, a ferramenta eléctrica sempre deve estar desligada. Indiferente da posição do interruptor, quando a ficha da rede inserida, a tomada sempre está sob tensão. Se o interruptor (2) estiver na posição "0", a tomada poderá ser utilizada como cabo adaptador (p.ex. para lâmpadas). Se o interruptor (2) estiver na posição "AR", o aspi- rador será ligado resp. desligado a partir de uma ferramenta eléctrica ligada à tomada (4).

7.3 Regulador da potência de sucção

AutoClean) Com o regulador da potência de sucção (1) poderá adaptar as rotações do motor, e com isso, a potência de sucção de forma contínua às condições de trabalho.

7.4 Indicador de controlo do caudal volu-

métrico Quando o reservatório cheio e/ou houver entupi- mento na mangueira de aspiração, acende o indi- cador de controlo do caudal volumétrico (3). No 7 O aparelho paper plastic FFO

caso do ASR35M AutoClean , ainda soa um sinal acústico.

7.5 Selector rotativo para ajustar o diâmetro

da mangueira de aspiração (apenas ASR35

AutoClean) Ajuste o diâmetro da mangueira de aspiração montada junto ao selector rotativo (5). Se o interruptor (2) estiver na posição "AR" ou "IR", será controlado o caudal volumétrico. Se o valor do caudal volumétrico cair abaixo

um determinado valor ajustado, as cassetes do filtro (18) vibram automaticamente sem redução da potência de aspiração. Se o valor ainda continua abaixo do valor ajustado, acende o indi- cador de controlo do caudal volumétrico e na posição do interruptor "AR", ainda soa um sinal acústico, alertando sobre o esvaziamento do reservatório resp. sobre a troca do saco de filtro de papel (8) / do saco de filtro de não tecido (7) ou do saco de filtro de PE (6)

Ø 35 mm => 70 m³/h Ø 27 mm => 40 m³/h Ø 19 mm => 20 m³/h Nota: No caso de uma mangueira de aspiração com diâmetro de 19 mm ou menor e condições desfavoráveis de caudal, pode ser que o indicador de controlo do caudal volumétrico (3) pisca e o sinal acústico soa, mesmo sem necessidade de troca do saco de filtro de papel / do saco de filtro de não tecido. Neste caso deve endireitar, limpar ou encurtar a mangueira. Nota: Se devido a um gerador de pó (p.ex. diâmetro menor do canal de aspiração no gerador de pó porém, diâmetro maior da mangueira de aspiração) for necessário ajustar o selector rota- tivo (5) a um valor menor, não é garantido o trans- porte suficiente de pó na mangueira do aspirador. Depois de cada operação, a mangueira de aspi- ração tem de ser retirada do gerador de pó, para sua própria aspiração.

Aspirar apenas com filtro, aparelho e acessórios secos. Quando húmido, o pó pode grudar e formar uma crosta dura. Utilizar o saco de filtro de papel (8), o saco de filtro de não tecido (7) ou o saco de filtro de PE (6) sempre com as cassetes de filtro (18).

8.2 Aspiração húmida

Jamais deve operar a ferramenta sem cartucho de filtração (18) inserido. A ferra- menta pode ser destruída. Além disso, pode sair água. Aspirar sem o saco de filtro de papel (8). Poderão ser utilizados os sacos de filtro de não tecido (7) ou os sacos de filtro de PE (6). As cassetes de filtro (18) são adequadas para a aspiração húmida. Remover o material de aspiração seco antes da aspiração húmida. Assim evita uma maior sujidade e encrostamentos. Aquando o reservatório cheio, o sensor de água instalado desliga o motor. Esvaziar o aparelho. Se o aparelho não for desligado, a protecção contra rearranque permanece activa. O aparelho só é novamente operacional, depois de o desligar e o ligar novamente. Depois de desligado, a água pode retornar da mangueira. Antes de esvaziar, deve retirar por primeiro o líquido da mangueira de aspiração. Na aspiração seca a seguir, deve usar um filtro seco. No caso de mudança frequente entre aspi- ração seca e húmida, recomendamos a utilização de um segundo filtro (de troca). Deixar secar o filtro, o reservatório e os acessórios para que o pó não fique grudado nos componentes húmidos.

8.3 Notas particulares para

ASR 35 M AutoClean Utilização como aspirador de pó industrial (IS): Colocar o interruptor (2) na posição "IR“. Ajustar o selector rotativo (5) a Ø 35 mm. Se o valor do cauda volumétrico cair abaixo de um determinado valor ajustado, acende o indi- cador de controlo do caudal volumétrico, indi- cando a necessidade de esvaziar o reservatório, resp. a troca do saco de filtro de papel (8) / do saco de filtro de não tecido (7) ou do saco de filtro de PE (8)

Utilização do despoeirador (ENT): O despoeirador só deve ser usado no caso de uma única fonte de pó. Colocar o interruptor (2) na posição "AR“. Ajuste o diâmetro da mangueira de aspiração montada junto ao selector rotativo (5). Informação detalhada, consultar capítulo 7.5. Conectar a ferramenta eléctrica desligada à tomada (4). Consultar capítulo 7.2. Se o valor do caudal volumétrico cair abaixo

um determinado valor ajustado, as cassetes do filtro (18) vibram automaticamente sem redução da potência de aspiração. Se o valor ainda 8 Utilização 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 61 Montag, 25. Juli 2011 4:46 1662 PORTUGUÊS

continua abaixo do valor ajustado, acende o indi- cador de controlo do caudal volumétrico e ainda soa um sinal acústico, alertando sobre o esvazia- mento do reservatório resp. sobre a troca do saco de filtro de papel (8) / do saco de filtro de não tecido (7) ou do saco de filtro PE (6)

No caso do ASR 35 L AutoClean, deve deixar a mangueira montada junto ao aparelho para evitar a saída não intencional de pó. No caso do ASR 35 M AutoClean, deve fechar a abertura de sucção (14) com um bujão (13) e ajuntar as extremidades da mangueira para evitar a saída de pó. Contornar a mangueira de aspiração no aspirador. Guardar os acessórios num saco de plástico adequado e fechar. Engatar o cabo de conexão à rede no porta-cabos (12). A parte superior (9) deve estar seguramente ligada ao reservatório (11) - controlar o devido fecha- mento dos fechos de engate (10).

9.1 Notas gerais sobre a limpeza

Limpar o reservatório e os acessórios com água. Passar um pano húmido na parte superior (9). Atenção! Este aparelho contém pó nocivo à saúde. Processos de esvaziamento e de manutenção inclusive a eliminação do colector de pó, devem ser efectuados exclusivamente por técnicos, e que usam os correspondentes equipamentos de protecção. Esvaziamento do reservatório Só admissível para pós com valores limite no local de trabalho > 1mg/m

- Desligar a ficha da tomada. -ASR 35 M AutoClean: Retirar a mangueira de aspiração, fechar a abertura de sucção (14) com um bujão (13). - Abrir os fechos de engate (10). Retirar a parte superior (9) do reservatório (11). - Virar o reservatório. Eliminar o saco de filtro de papel / saco de filtro de não tecido - Desligar a ficha da tomada. - Usar uma protecção para a boca. -ASR 35 M AutoClean: Retirar a mangueira de aspiração, fechar a abertura de sucção (14) com um bujão (13). - Abrir os fechos de engate (10). Retirar a parte superior (9) do reservatório (11). - Retirar o saco de filtro de papel (8) / saco de filtro de não tecido (7) por trás e com todo o cuidado, da abertura de sucção (14). Fechar o flange do saco de filtro de papel / saco de filtro de não tecido, virando a tampa. - Eliminar o material aspirado de acordo com as determinações legais. Eliminar os sacos de filtro de PE - Inserir a ficha da rede. - Ligar o aspirador e sacudir o filtro: Colocar o interruptor (2) na posição "IR“. - Desligar o aspirador: Colocar o interruptor (2) na posição "0“. - Usar uma protecção para a boca. -ASR 35 M AutoClean: Retirar a mangueira de aspiração, fechar a abertura de sucção (14) com um bujão (13). - Abrir os fechos de engate (10). Retirar a parte superior (9) do reservatório (11). Antes de retirar a parte superior, deve colocar o interruptor (2) na posição "I“, para a aspiração de pó eventu- almente a se desprender. - Retirar o saco de filtro de PE (6) por trás e com todo o cuidado, da abertura de sucção (14). Fechar o flange do saco de filtro de PE, virando a tampa. - Eliminar o material aspirado de acordo com as determinações legais.

9.2 Indicações de limpeza especiais para

ASR 35 M AutoClean: No caso de aparelhos da classe M, antes de serem retirados da zona perigosa, a parte exterior destes aparelhos deve ser limpa através do processo de aspiração de pó e passando-lhe um pano, ou tratando-a com agente vedante. Todos os compo- nentes do aparelho devem ser considerados conta- minados quando forem retirados da zona perigosa, e consequentemente deve então proceder a trata- mentos adequados para evitar uma distribuição do pó. Durante os trabalhos de manutenção ou de reparação, todos os objectos sujos que não possam ser suficientemente limpos, têm de ser eliminados. Estes objectos têm de ser colectados num saco impermeável e de acordo com as deter- minações válidas, devem ser entregues num local de colecta de lixo correspondente.

Desligar o aparelho e puxar a ficha da rede antes de qualquer manutenção. Limpar o aparelho (consultar capítulo 9). Na manutenção por parte do utilizador, o aspi- rador tem de ser desmanchado, limpo e feita a 9Limpeza 10 Manutenção 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 62 Montag, 25. Juli 2011 4:46 16PORTUGUÊS

manutenção o quanto possível sem expor qual- quer perigo ao pessoal de manutenção ou outras pessoas. Medidas de precaução As medidas de precaução abrigam a limpeza antes da desmontagem, a tomada de previdências para ventilações filtradas obrigatórias no local de desmontagem do aspirador, limpeza da zona de manutenção e equipamento adequado de protecção pessoal.

10.2 Redução da potência de sucção

Na redução da potência de sucção deve tomar as seguintes medidas:

1. Limpeza das cassetes de filtro, ligando o

vibrador electromagnético (interruptor (2) na posição "IR).

2. Esvaziar o reservatório ou trocar o saco de

filtro de papel (8) / o saco de filtro de não tecido (7) resp. o saco de filtro de PE (6).

Sacudir as cassetes de filtro (18) mais uma vez antes de trocar o filtro, através da ligação do vibrador electromagnético (interruptor (2) na posição "IR“). Usando uma moeda ou um objecto semelhante, deve rodar o botão de trava (16) na trava (15) a 90° no sentido anti-horário, e premer a trava (15) para trás. Abrir a capota e retirar a cassete de filtro (18) por cima. Colocar a cassete de filtro retirada imediatamente num saco de plástico a prova de pó, fechar e eliminar conforme determinações. Montar a nova cassete de filtro, observando o assento correcto e firme do filtro.

10.4 Filtro de protecção ao motor

Controlar regularmente o filtro de protecção ao motor. Aquando sujo o filtro de protecção ao motor (17), o mesmo indica a uma cassete de filtro (18) com defeito: - Substituir as cassetes de filtro (18). - Substituir o filtro de protecção ao motor (17), resp. lavar sob água corrente, secar e montar.

Limpar regularmente o sensor de água e examinar em relação a sinais de danificações.

10.6 Inspecção técnica no caso do

ASR 35 M AutoClean Pelo menos uma vez ao ano o fabricante ou uma pessoa instruída deve efectuar uma inspecção técnica de pó, p.ex. em relação a danificações do filtro, vedação do aparelho e função do dispositivo de controlo. Na manutenção por parte do utilizador, o aspi- rador tem de ser desmanchado, limpo e feita a manutenção o quanto possível sem expor qual- quer perigo ao pessoal de manutenção ou outras pessoas. Medidas de precaução As medidas de precaução abrigam a limpeza antes da desmontagem, a tomada de previdências para ventilações filtradas obrigatórias no local de desmontagem do aspirador, limpeza da zona de manutenção e equipamento adequado de protecção pessoal. Durante os trabalhos de manutenção ou de repa- ração, todos os objectos sujos que não possam ser suficientemente limpos, têm de ser eliminados. Estes objectos têm de colectados num saco imper- meável e de acordo com as determinações válidas, devem ser entregues num local de colecta de lixo correspondente. Assim que o indicador de controlo do caudal volumétrico (3) acender ou o sinal acústico soar (apenas ASR 35 M AutoClean), o mesmo indica à necessidade de troca do saco de filtro de papel / do saco de filtro de não tecido. Redução da potência de sucção: Observe as notas no capítulo Limpeza.

• Cassetes de filtro (18) sujas? - Limpar.

• Saco de filtro de papel (8) / saco de filtro de não tecido (7) cheio? - Trocar.

• Saco de filtro de PE (6) cheio? - Trocar.

• Reservatório (11) cheio? - Esvaziar.

• Filtro de protecção ao motor (17) obstruído? - Consultar capítulo 10.

• Bocal, tubos ou mangueira entupida?- - Limpar. O aparelho não arranca:

• Cabo de rede em ordem?

• Capota do aparelho devidamente fechada?

• Sensor de água desligou? - Esvaziar o reser- vatório; desligar e voltar a ligar.

• Interruptor (2) na posição "AR“? - Colar na posição "I“ ou "IR“. Consultar capítulo 7.1.

• O aspirador não é ligado resp. desligado a partir de uma ferramenta eléctrica, mesmo com o interruptor (2) na posição "AR“. - Conectar a ferramenta eléctrica à tomada (4). 11 Correcção de avarias 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 63 Montag, 25. Juli 2011 4:46 1664 PORTUGUÊS

Pó no reservatório mesmo com saco de filtro de papel / saco de filtro de não tecido montado:

• Posição errada do botão. Consultar capítulo

O saco de filtro de PE está sendo aspirado às cassetes de filtro (18):

• Posição errada do botão. Consultar capítulo

O saco de filtro de PE está sendo aspirado às cassetes de filtro (18):

• Posição errada do botão. Consultar capítulo

Não tomar qualquer intervenção no aparelho. Dirija-se a uma oficina autori- zada ou ao Serviço de assistência técnica Metabo (consultar capítulo 13 Reparações)

Utilize apenas acessórios Metabo genuínos. Se precisar de acessórios, consulte o seu distri- buidor. Consultar página 4. ASR 35 L AutoClean e ASR 35 M AutoClean: 19 Sacos de filtro de papel-M 5 unidades= 1 jogo 20 Sacos de filtro de não tecido-M 5 unidades= 1 jogo 21 Sacos de filtro de PE-M 5 unidades= 1 jogo 22 Cassete de filtro-M material de celulose 2 unidades = 1 jogo 23 Cassete de filtro-M material de poliéster 2 unidades = 1 jogo 24 Cassete filtrante-HEPA 2 unidades = 1 jogo 25 Filtros de protecção ao motor (1 unidade) Deve encomendar 2 unidades. 26 Estribos 27 Clipes para cabo (10 unidades) 28 Mangueira de aspiração 29 Peça de ligação 30 Tubos de aspiração (2 unidades) 31 Peça intercalada 32 Bocal de aspiração 33 Bocal para chão (versão metal) 34 Bocal universal 35 Escova universal 36 Escova para estofados 37 Bocal para juntas 38 Bocal de borracha 39 Jogo bocais para chão (com peça para chão e peça para aspiração húmida) 40 Bocal multifunções 41 Jogo de aspiração ferramentas eléctricas 42 Mangueira de aspiração 43 Mangueira de aspiração (anti-estática) 44 Adaptador 45 Mangueira de aspiração com peça de ligação ø interior 30 mm e peça de ligação ø exterior 35 mm As reparações do aparelho deste tipo apenas podem ser efectuadas por pessoal qualificado! Usar exclusivamente peças de substituição origi- nais da Metabo. Se sua ferramenta eléctrica Metabo necessitar de reparação, dirija-se ao seu Representante Metabo. Os endereços poderá encontrar sob www.metabo.com. Poderá descarregar as Listas de peças sobressa- lentes no site www.metabo.com. As embalagens da Metabo são 100% recicláveis. Aparelhos sem possibilidade de reparação e aces- sórios contém uma apreciável quantidade de matéria-prima e plásticos que também podem ser incluídos em um processo de reciclagem. Estas instruções estão impressas em papel recic- lado. Só para países da UE: Não deitar os aparelhos no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, os aparelhos usados devem ser recolhidos em separado e entregues a uma reciclagem ecologicamente correcta. Há mais notas explicativas na página 2. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. K = Classe de poeiras. De acordo com EN 60335-2-69. A = Medidas exteriores U = Voltagem da rede de alimentação F = Frequência da rede de alimentação A = Consumo de corrente N = Cabo de conexão à rede

= Potência nominal consumida

= Vácuo máx (no ventilador) 12 Acessórios 13 Reparações 14 Protecção do meio ambiente 15 Dados técnicos 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 64 Montag, 25. Juli 2011 4:46 16PORTUGUÊS

max2 = Volume máx. de caudal (no ventilador) V = Capacidade máx. do reservatório m = Peso (sem cabo de rede) Valores típicos e ponderados pela escala A para o ruído:

= Nível de pressão sonora

= Nível de energia sonora Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares. Valores medidos de acordo com a norma EN 60704. ~ Corrente alternada Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). 17027067_0711 ASR 35 L_M AutoClean ENTWURF.book Seite 65 Montag, 25. Juli 2011 4:46 1666 SVENSKA
